GEBRUIKSAANWIJZING 68501 HYUNDAI

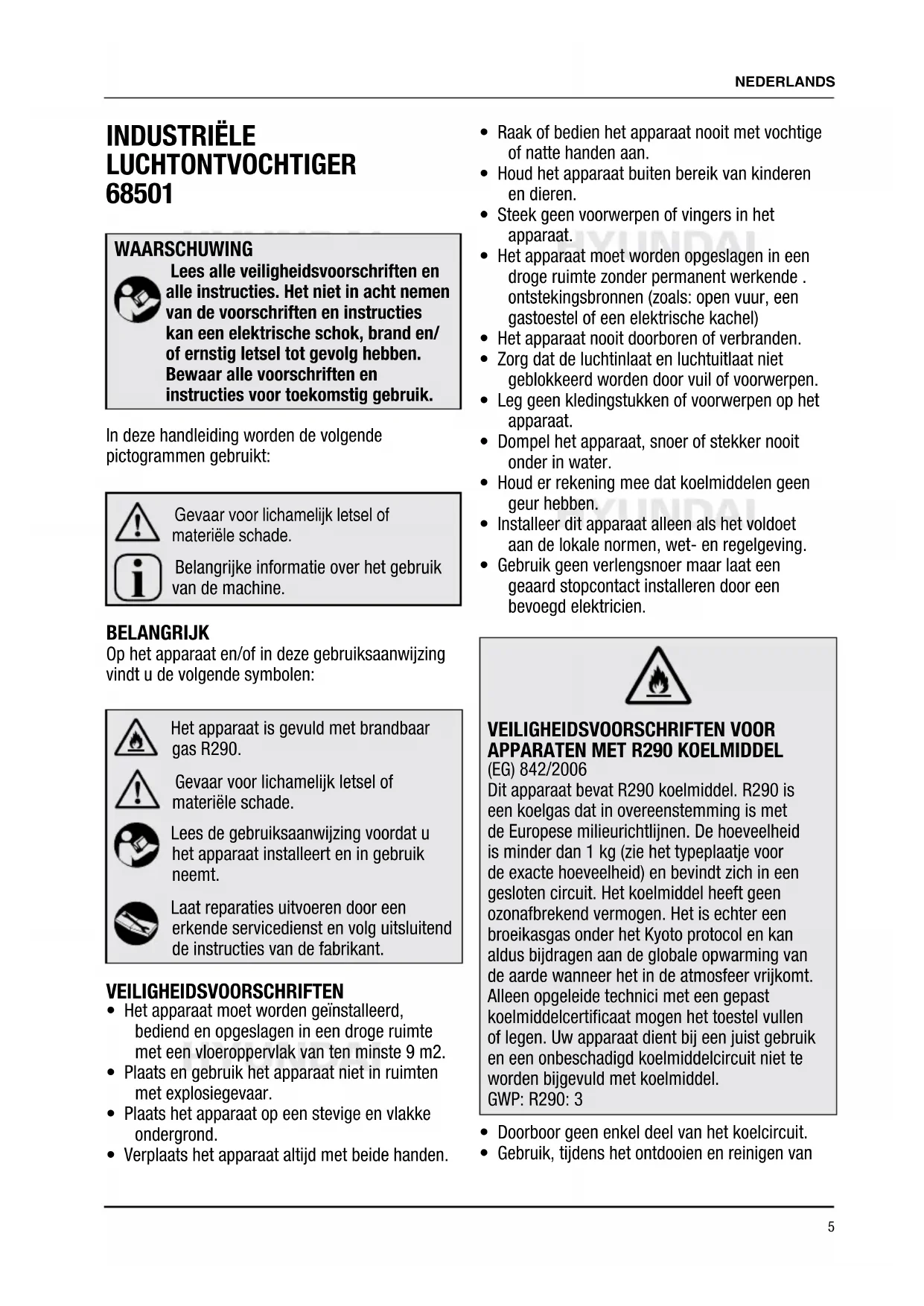

WAARSCHUWING Lees alle veiligheidsvoorschriften en alle instructies. Het niet in acht nemen van de voorschriften en instructies kan een elektrische schok, brand en/ of ernstig letsel tot gevolg hebben. Bewaar alle voorschriften en instructies voor toekomstig gebruik. In deze handleiding worden de volgende pictogrammen gebruikt: Gevaar voor lichamelijk letsel of materiële schade. Belangrijke informatie over het gebruik van de machine. BELANGRIJK Op het apparaat en/of in deze gebruiksaanwijzing vindt u de volgende symbolen: Het apparaat is gevuld met brandbaar gas R290. Gevaar voor lichamelijk letsel of materiële schade. Lees de gebruiksaanwijzing voordat u het apparaat installeert en in gebruik neemt. Laat reparaties uitvoeren door een erkende servicedienst en volg uitsluitend de instructies van de fabrikant. VEILIGHEIDSVOORSCHRIFTEN

• Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een droge ruimte met een vloeroppervlak van ten minste 9 m2.

• Plaats en gebruik het apparaat niet in ruimten met explosiegevaar.

• Plaats het apparaat op een stevige en vlakke ondergrond.

• Verplaats het apparaat altijd met beide handen.

• Raak of bedien het apparaat nooit met vochtige of natte handen aan.

• Houd het apparaat buiten bereik van kinderen en dieren.

• Steek geen voorwerpen of vingers in het apparaat.

• Het apparaat moet worden opgeslagen in een droge ruimte zonder permanent werkende . ontstekingsbronnen (zoals: open vuur, een gastoestel of een elektrische kachel)

• Het apparaat nooit doorboren of verbranden.

• Zorg dat de luchtinlaat en luchtuitlaat niet geblokkeerd worden door vuil of voorwerpen.

• Leg geen kledingstukken of voorwerpen op het apparaat.

• Dompel het apparaat, snoer of stekker nooit onder in water.

• Houd er rekening mee dat koelmiddelen geen geur hebben.

• Installeer dit apparaat alleen als het voldoet aan de lokale normen, wet- en regelgeving.

• Gebruik geen verlengsnoer maar laat een geaard stopcontact installeren door een bevoegd elektricien. VEILIGHEIDSVOORSCHRIFTEN VOOR

APPARATEN MET R290 KOELMIDDEL

(EG) 842/2006 Dit apparaat bevat R290 koelmiddel. R290 is een koelgas dat in overeenstemming is met de Europese milieurichtlijnen. De hoeveelheid is minder dan 1 kg (zie het typeplaatje voor de exacte hoeveelheid) en bevindt zich in een gesloten circuit. Het koelmiddel heeft geen ozonafbrekend vermogen. Het is echter een broeikasgas onder het Kyoto protocol en kan aldus bijdragen aan de globale opwarming van de aarde wanneer het in de atmosfeer vrijkomt. Alleen opgeleide technici met een gepast koelmiddelcertificaat mogen het toestel vullen of legen. Uw apparaat dient bij een juist gebruik en een onbeschadigd koelmiddelcircuit niet te worden bijgevuld met koelmiddel. GWP: R290: 3

• Doorboor geen enkel deel van het koelcircuit.

• Gebruik, tijdens het ontdooien en reinigen vanHYUNDAI

het apparaat, alleen gereedschap dat door de fabrikant is aanbevolen.

• Als het apparaat wordt geplaatst, bediend of opgeslagen in een niet geventileerde ruimte, moeten maatregelen worden genomen om brand of explosie door weggelekt koelmiddel te voorkomen. Zorg er voor dat zich geen ontstekingsbronnen (zoals vuur, kachels, vonkende elektrisch apparatuur, brandende sigaretten enz.) in dezelfde ruimte bevinden.

• Het apparaat moet zodanig worden opgeslagen dat mechanische defecten worden voorkomen.

• Personen die aan het koelcircuit werken of bedienen, dienen in het bezit zijn van de juiste certificering, afgegeven door een bevoegde organisatie, waarmee wordt verklaard dat deze personen bevoegd zijn om koelmiddelen te behandelen in overeenstemming met de specificaties die in de industrie van kracht zijn.

• Reparaties moeten worden uitgevoerd zoals aanbevolen door de fabrikant. Onderhoud en reparatie waarbij de hulp van ander opgeleid personeel noodzakelijk is, moeten worden uitgevoerd onder het toezicht van een persoon die gespecialiseerd is in het gebruik ontvlambare koelmiddelen. BESCHRIJVING (FIG. A) Deze industriële luchtontvochtiger is ontworpen voor het verlagen van de luchtvochtigheid en het drooghouden van magazijnen, garages, gangen, was- en kleedruimten. Ook geschikt om opgeslagen elektronische apparatuur, documenten en medicijnen te beschermen tegen vocht, erosie en schimmels.

• Garantie- en servicevoorwaarden ELEKTRISCHE VEILIGHEID Controleer of de op het typeplaatje van het apparaat vermelde spanning overeenkomt met de ter plaatse beschikbare netspanning. Is dat niet geval gebruik het apparaat dan niet.

• Sluit het apparaat uitsluitend aan op een geaard stopcontact.

• Gebruik het apparaat nooit met een beschadigd snoer of stekker maar laat dit vervangen door een bevoegd elektricien.

• Houd het snoer weg van scherpe randen.

• Klem het snoer nooit vast.

• Zorg er voor dat de stekker en het stopcontact altijd goed zichtbaar en bereikbaar zijn.

• Trek nooit aan het snoer om de stekker uit het stopcontact te halen.

• Verplaats het apparaat niet door aan het snoer te trekken.

• Neem altijd de stekker uit het stopcontact als het apparaat wordt verplaatst of niet wordt gebruikt. WERKING Deze luchtontvochtiger werkt door middel van condensatie om ruimten automatisch te ontvochtigen. De ventilator zuigt vochtige lucht door het luchtfilter aan en blaast het door een verdamper. De vochtige lucht wordt in de verdamper sterk afgekoeld waardoor de in de lucht aanwezige waterdamp als condens neer slaat. Dit condenswater wordt opgevangen in een waterreservoir en door middel van de ingebouwde waterpomp via een slang afgevoerd. De ontvochtigde afgekoelde lucht wordt door een condensor gevoerd waar de lucht wordt verwarmd. Deze opgewarmde droge lucht wordt weer de ruimte ingeblazen waardoor de luchtvochtigheid in de ruimte afneemt.7 NEDERLANDS

Plaatsing van het apparaat (fig. B - C)

1. Plaats het apparaat met aan alle zijden ten

minste 30 cm afstand van een wand. De voorzijde moet naar de te drogen plaats worden gericht. Laat het apparaat na plaatsing ten minste 30 minuten staan.

2. Sluit de bijgeleverde afvoerslang met de

snelkoppeling aan op de aansluiting aan de achterzijde van het apparaat.

3. Leidt de afvoerslang naar een geschikte

opvangbak of naar buiten. De slang kan tot 500 cm omhoog lopen (fig. C). GEBRUIK (FIG. A + D) Bedieningspaneel

10. Omlaag en omhoog toetsen

1. Steek de stekker in het stopcontact.

2. Schakel het apparaat in met de aan-/uit-toets (9).

3. Stel met de omhoog en omlaag toetsen (10) de

gewenste luchtvochtigheid (tussen 26% en 90%) in. Zodra de luchtvochtigheid lager is dan 26% verschijnt “CO” op het display.

4. Druk op de purge-toets (11) om het

pompreservoir (8) te legen. De purge-indicator (15) licht op. Bij normaal gebruik wordt het pompreservoir automatisch geleegd als het reservoir vol is.

5. Druk op de tijd-toets (13) om de huidige en

totaal gewerkte uren te zien. Na het starten van het apparaat kan de ingestelde luchtvochtigheid (links) en huidige luchtvochtigheid worden getoond (rechts), de luchtvochtigheid kan worden aangepast door de ‘’omhoog en omlaag’’ toetsen (10) te gebruiken, voor de huidige tijd, en de tijd in minuten, voorbeeld: als het het display ‘’0000:50’’ toont, betekend dit dat het apparaat 50 minuten gewerkt heeft. Druk nogmaals op de tijd-toets om, gedurende 10 seconden, de totaal gewerkte tijd weer te geven. ls het apparaat is ingeschakeld maar niet in werking geeft het display niets weer. Druk op de tijd-toets om gedurende 10 seconden de laatst gewerkte tijd weer te geven. Druk binnen deze 10 seconden nogmaals op de tijd-toets om de totaal gewerkte tijd weer te geven. Indien nogmaals op de tijd-toets wordt gedrukt gaat het display uit. Als de tijd-toets 5 seconden ingedrukt wordt gehouden, wordt de huidige gewerkte tijd gewist maar wel toegevoegd aan de totaal gewerkte uren. De totale gewerkte tijd kan niet worden gewist. Als de weergave van de totaal gewerkte tijd te lang is voor het display wordt de tijd verwijderd en gaat opnieuw tellen vanaf start. Ontdooi-indicator Tijdens het ontdooien licht de ontdooi-indicator (16) op. Na het ontdooien wordt het ontvochtigen weer ingeschakeld. Uitschakelen

1. Schakel het apparaat uit met de aan-/uit-toets

(9). De pomp blijft nog 40 seconden doordraaien om de rest van het water af te voeren en schakelt daarna automatisch uit. Schakel het apparaat niet uit door de stekker uit het stopcontact te trekken maar gebruik altijd de aan-/uit-toets om het apparaat uit te schakelen en neem daama de stekker uit het stopcontact. Verplaats het apparaat pas 3 minuten nadat het is uitgeschakeld om lekkage te voorkomen. Vergrendelingsfunctie Door de purge-toets (11) en de tijd-toets (13) gedurende 2 seconden tegelijk in te drukken blijft de werkingsindicator (14) op 50 Hz branden en worden alle toetsen op het bedieningspaneel vergrendeld. Door deze handeling te herhalen wordt de vergrendeling weer opgeheven.HYUNDAI

Voor een lange levensduur van het apparaat is regelmatig schoonmaken belangrijk! Voordat u reinigings- of onderhouds- werkzaamheden uitvoert altijd het apparaat uitschakelen en de stekker uit het stopcontact nemen! Reiniging van de buitenzijde Reinig de buitenzijde met een zachte, vochtige doek en droog na met een zachte doek. Gebruik geen agressieve of schurende reinigingsmiddelen. Luchtfilter reinigen (fig. E) Stof en vuil verzamelt zich op het filter waardoor de luchtstroom wordt beperkt. Een beperkte luchtstroom vermindert de optimale werking en kan schade aan het apparaat veroorzaken. Het luchtfilter moet regelmatig (elke twee weken) worden schoongemaakt. Het luchtfilter is afneembaar voor eenvoudige reiniging. Gebruik het apparaat niet zonder het luchtfilter, om vervuiling van de verdamper te voorkomen.

1. Schakel het apparaat uit en neem de stekker

uit het stopcontact.

2. Open de filterhouder door de 2

vergrendelknoppen naar omlaag te drukken.

3. Gebruik een stofzuiger om stof uit het filter te

4. Spoel het filters schoon onder stromend warm

water. Gebruik geen was- of oplosmiddel. Laat het filter volledig aan de lucht drogen voordat u deze terug plaatst. Onderhoud van de pomp (fig. A + F) Regelmatige reiniging en onderhoud van de pomp is nodig om storingen te voorkomen door vuil dat in het pompsysteem achterblijft. De pomp is uitgerust met een snelkoppeling. In geval van reparatie kunnen de condensaatslang, vlotterschakelaaraansluitingen en de voedingskabel eenvoudig worden losgekoppeld. De pomp kan met een platte schroevendraaier uit het reservoir worden getild. Basis reiniging

1. Druk op de toets purge-toets (11), om het

water uit het reservoir af te voeren.

2. Schakel de machine uit en trek de stekker uit

3. Maak een mengsel van 450 ml water en 30 ml

bleekwater, of 360 ml water en 120 ml azijn. Giet deze oplossing in de opvangbak, aan de onderkant van de spoelen. Spoel de spoelen direct met water als het schoonmaakmengsel op de spoelen wordt gemorst.

4. Laat gedurende 15 minuten inweken.

5. Schakel het apparaat opnieuw in.

6. Vul het reservoir en spoel deze door de pomp

minstens 2 keer te laten werken.

7. Herhaal deze handelingen indien nodig.

1. Druk op de purge-toets (11), om het water van

het reservoir af te voeren.

2. Schakel de machine uit en trek de stekker uit

3. Open het achterpaneel en verwijder de pomp.

4. Gebruik een vloeistofzuiger of doeken om het

resterende water uit het reservoir te verwijderen.

5. Vul het pompreservoir (8) met een

reinigingsmiddel (450 ml water en 30 ml bleekwater, of 360 ml en 120 ml azijn).

6. Monteer de pomp opnieuw en gebruik de

purge-toets, om de slang met de oplossing te spoelen.

7. Dezelfde oplossing kan langzaam in de

afvoertank aan de onderkant van de spoel gegoten worden, om de slang tussen de tank en de pomp te reinigen. Dit proces kan gestopt worden als de pomp eenmaal gewerkt heeft.9 NEDERLANDS Spoel de spoelen direct met water als het schoonmaakmengsel op de spoelen wordt gemorst.

8. Giet voldoende schoon water in de afvoertank,

en laat de pomp nogmaals werken.

9. Plaats het achterpaneel weer terug.

De spoelen Maak de spoelen indien nodig schoon met een stofzuiger of een specifiek reinigingsmiddel. OPSLAG (FIG. A + F) Indien het apparaat voor langere tijd niet zal worden gebruikt dient u de volgende maatregelen te nemen!

• Druk op de purge-toets (11), om het water van het reservoir af te voeren.

• Schakel de machine uit en trek de stekker uit het stopcontact.

• Reinig het filter en plaats deze terug.

• Verpak het apparaat, indien mogelijk, in de originele verpakking of in een plastic zak.

• Bewaar het apparaat, rechtop staand, in een schone, droge en goed geventileerde ruimte niet kleiner dan 9 m2.

• Plaats geen zware voorwerpen op het apparaat.

STORINGEN EN OPLOSSINGEN

Storing Oorzaak Oplossing Het apparaat werkt niet. Geen weergave op het display. Stroomuitval of foutieve aansluiting. Controleer de elektrische uitrusting. De temperatuur in de ruimte ligt buiten het werkbereik. Foutmelding: HI of LO. Zorg voor een temperatuur tussen 1 en 36 °C. Het apparaat kan niet worden ingeschakeld. Het gaas van de filterhouder is verstopt. Reinig de filterhouder. De luchtingang of -uitgang is geblokkeerd. Maak de luchtingang en -uitgang vrij. Geen luchtstroom. Het filter is verstopt. Reinig het filter. Het apparaat is niet goed geïnstalleerd. Plaat het apparaat in verticale positie op een vlakke ondergrond. Sterk/ongewoon geluid. De pomp is niet goed geplaatst. Plaats de pomp correct in het reservoir. Foutmelding E1. Defecte of verkeerd aangesloten vochtsensor. Controleer de sensorkabel of laat de sensor vervangen. Foutmelding E3. Defecte of verkeerd aangesloten temperatuursensor. Controleer de sensorkabel of laat de sensor vervangen. Foutmelding E4. De pomp detecteert een te hoog niveau in het reservoir (zie onderstaande opmerkingen). Controleer de afvoerslang op verstopping. Controleer de werking van de pomp en laat indien nodig repareren of vervangen.HYUNDAI

Storing Oorzaak Oplossing Foutmelding LO. Het apparaat detecteert een temperatuur in de ruimte lager dan 1 °C. Verhoog de temperatuur in de ruimte. Controleer de sensor. Controleer de aansluitkabel van de sensor. Foutmelding HI. Het apparaat detecteert een temperatuur in de ruimte hoger dan 36 °C. Verlaag de temperatuur in de ruimte. Controleer de sensor. Controleer de aansluitkabel van de sensor. Foutmelding E1, LO, HI. Het display toont E1, L0, HI tegelijkertijd. Dit betekent een verkeerde aansluiting, een slechte kabel of een defecte sensor. Controleer de aansluitingen. Vervang de kabel. Vervang de sensor. Pomp-alarm (foutmelding E4) Ga als volgt te werk indien het pomp-alarm E4 op het display wordt weergegeven:

1. Wis de foutmelding door de stekker uit het stopcontact te trekken, en opnieuw aan te sluiten.

Opmerking: Het apparaat zal niet werken zolang de foutmelding wordt weergegeven.

2. Controleer of de pomp werkt. Druk op de purge-toets, en kijk of de pomp correct opstart en stopt, en

of het water afgevoerd wordt. Als de pomp niet onlangs is gereinigd, controleer dan of de slangen niet verstopt zijn, en reinig de pomp volgens de instructies.

3. Vervang de slangen of de pomp als de storing niet opgelost is.

TECHNISCHE GEGEVENS Netspanning Vac 230 Netfrequentie Hz 50 Vermogen W 500 Ontvochtigingscapaciteit bij 30 °C/80% r.v. l/24u 50 Ontvochtigingscapaciteit bij 26 °C/60% r.v.: l/24u 28 Luchtverplaatsing m

/h 595 Werkbereik temp. C 1-36° r.v. % 0-99 Stroomverbruik 3,0A kW 0,66 5,4A kW 1,20 Beschermingsklasse I Koelmiddel GWP type/gr R290/150g Pompvermogen W 55 Opvoerhoogte pomp m 5 Geluidsniveau dB(A) 65 Gewicht kg 37,5 GARANTIE Voor de garantiebepalingen wordt verwezen naar de bijgevoegde garantievoorwaarden. MILIEU Uw product, accessoires en verpakking moet worden gesorteerd voor milieu- vriendelijke verwerking. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet bij het huisvuil. Volgens de Europese Richtlijn 2002/96/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. Wijzigingen voorbehouden; specificaties kunnen zonder opgave van redenen worden gewijzigd.11 FRANÇAIS DÉSHUMIDIFICATEUR INDUSTRIEL
