Type de produit	Module AS-Interface (AS-i) esclave
Modèle	IFM AC5204
Nombre d'entrées	4 entrées (prises M12)
Nombre de sorties	3 sorties (prises M12)
Profil AS-i	S-7.A.E
Mode d'adressage étendu	Oui
Nombre maximal de modules par maître	62 (avec maître version 3.0)
Alimentation	AS-i (30V) et AUX (24V) via câble plat
Indicateurs LED	PWR (verte), AUX (verte), FAULT (rouge), LED jaune (état entrées/sorties), LED 1 (état logique sorties)
Indice de protection	IP67 (avec bouchons de protection sur prises inutilisées)
Type de raccordement	Prises M12 (couple de serrage 0,6...0,8 Nm)
Interface d'adressage	Intégrée, compatible avec unité d'adressage AC1154
Adresse par défaut	0
Température de fonctionnement	0...55 °C (estimation standard industriel)
Matériau du boîtier	Plastique technique (estimation)
Montage	Sur câble plat AS-i, orientation réglable (3 directions)
Entretien	Éviter dépôts de souillure et poussière sur l'embase et la partie supérieure pour mécanisme de verrouillage
Compatibilité	AS-i version 3.0, rétrocompatible avec versions antérieures (maître version 2.0 avec restrictions)
Contenu du manuel	16 pages, FR, PDF gratuit

FOIRE AUX QUESTIONS - AC5204 IFM

Comment adresser le module AC5204 ?

L'adresse par défaut est 0. Utilisez l'unité d'adressage AC1154 avec le cordon d'adressage E70213 via l'interface intégrée. Le module peut être adressé monté et câblé.

Que signifient les LED du module ?

La LED PWR verte indique l'alimentation AS-i ok. La LED AUX verte indique l'alimentation auxiliaire ok. La LED FAULT rouge allumée signale une erreur de communication ou adresse 0 ; si elle clignote, c'est un défaut périphérique (surcharge/court-circuit). Les LED jaunes indiquent l'état des entrées/sorties.

Quel est le nombre d'entrées et sorties du AC5204 ?

Le module dispose de 4 entrées et 3 sorties sur prises M12. Les sorties sont sur les prises O-1/2 (circuit en Y) et O-3.

Comment monter le module sur le câble plat AS-i ?

Placez le câble plat jaune (AS-i) et noir (AUX) dans le guide profilé. Montez la partie supérieure et verrouillez. L'embase permet d'orienter le câble dans trois directions (positions 1, 2, 3). Utilisez un tournevis pour régler la position sur la partie supérieure.

Quel est le degré de protection IP67 ?

Pour garantir IP67, il est impératif de couvrir les prises M12 non utilisées avec des bouchons de protection (E73004) et d'utiliser le joint d'étanchéité (E70413) à l'extrémité du faisceau.

Puis-je utiliser ce module avec un maître AS-i version 2.0 ?

Oui, avec restrictions : le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0. De plus, affectez une adresse entre 1A et 31A en mode d'adressage étendu.

Comment diagnostiquer un défaut périphérique ?

Si la LED FAULT clignote en rouge, cela indique un défaut périphérique (ex: surcharge ou court-circuit de l'alimentation capteur/sortie). Le maître AS-i version 2.1 ou supérieure recevra ce signal.

Quel couple de serrage pour les connecteurs M12 ?

Le couple de serrage recommandé pour les prises M12 est de 0,6...0,8 Nm.

Le module est-il compatible avec les câbles plats AS-i standards ?

Oui, il utilise des câbles plats jaune (AS-i) et noir (AUX). La longueur droite du câble plat doit être d'environ 15 cm avant le module.

Où télécharger la notice complète ?

La notice d'utilisation (16 pages, PDF) est disponible gratuitement sur notice-facile.com pour le produit IFM AC5204. Vous pouvez également poser des questions sur la page du produit.

MODE D'EMPLOI AC5204 IFM

Notice d'utilisation Module ClassicLine

AC5204 / AC5209 / AC5212
AC5235 / AC5236 / AC5237
AC5274

7390889/00 11/2020

FR

Contenu

1 Fonctionnement et caractéristiques 3
2 Elements de service et d'indication 3
3 Montage. 4
4 Raccordement electrique. 9
5 Adressage. 9

5.1 Adressage avec I'unité d'adressage AC1154 9

6 Fonctionnement 16
7Données techniques. 16

1 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître

• 31 (AC5209, AC5212); 62 (AC5204, AC5235, AC5236, AC5237, AC5274)

• AS-interface version 3.0, compatibilité descendante (AC5204, AC5209,

AC5212, AC5274)

• Les esclaves AC5235, AC5236 et AC5237 peuvent seulement être opérés avec

un maître de la version 3.0 (profile du maître M4)

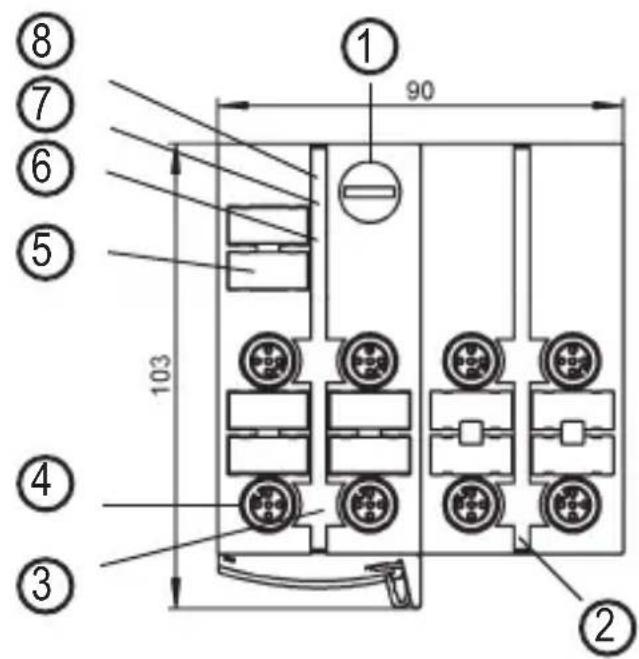

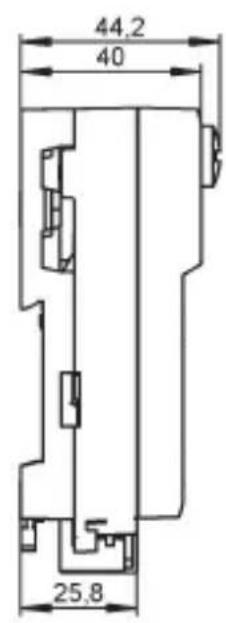

2 Éléments de service et d'indication

1: interface d'adressage
2:LED AUX
3:LED
4:8(7)prisesM12
5:étiquettes
6:LED1
7:LED FAULT
8:LED PWR

FR

3 Montage

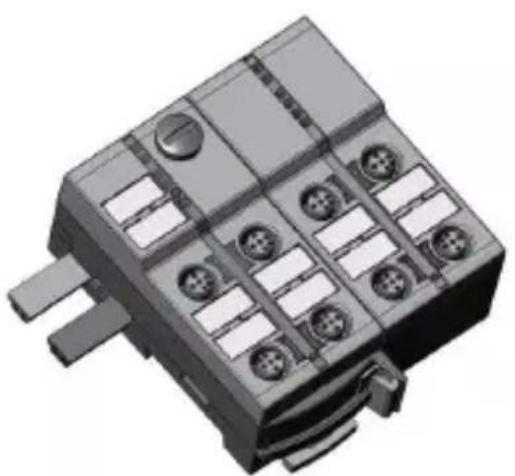

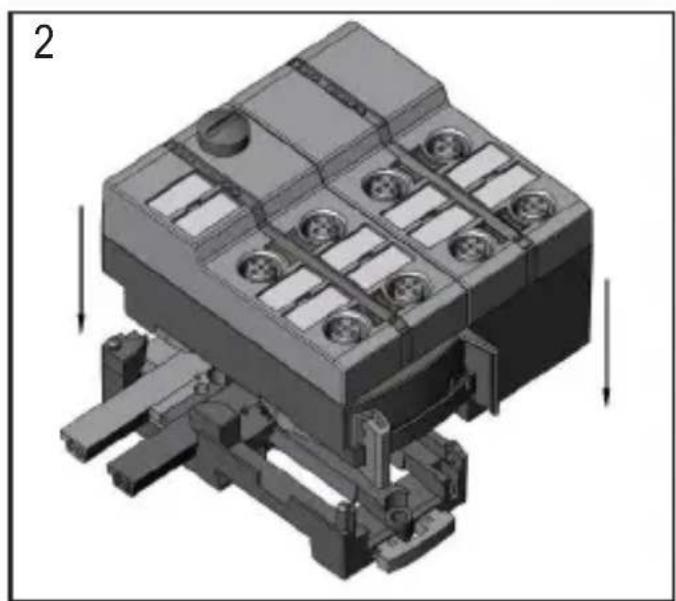

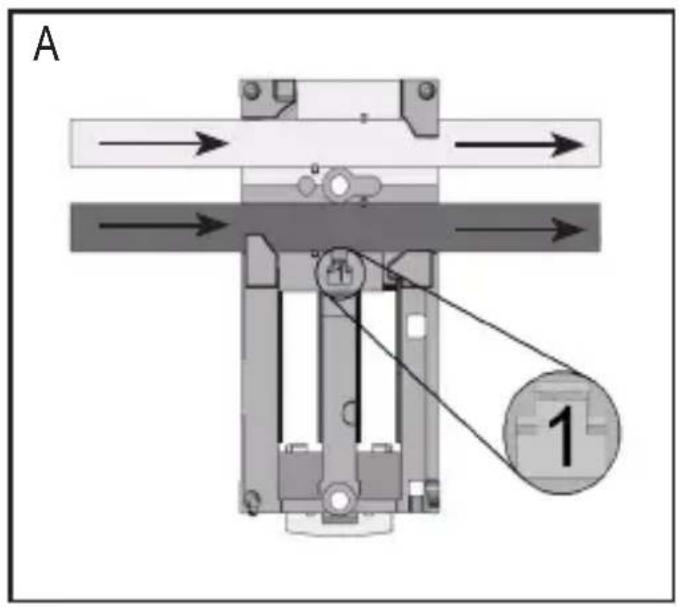

Orientation du cable plat à la livraison

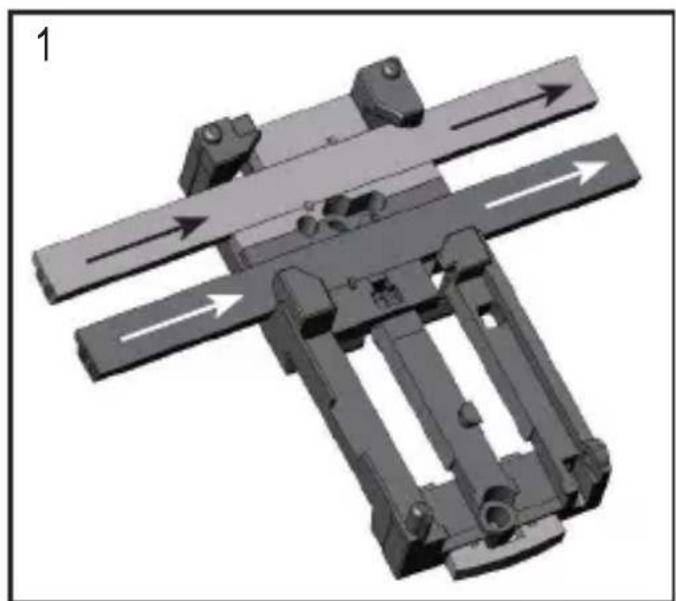

Poser le cable plat jaune et le cable plat noir soigneusement dans le guide profilé.

Monter la partie supérieure.

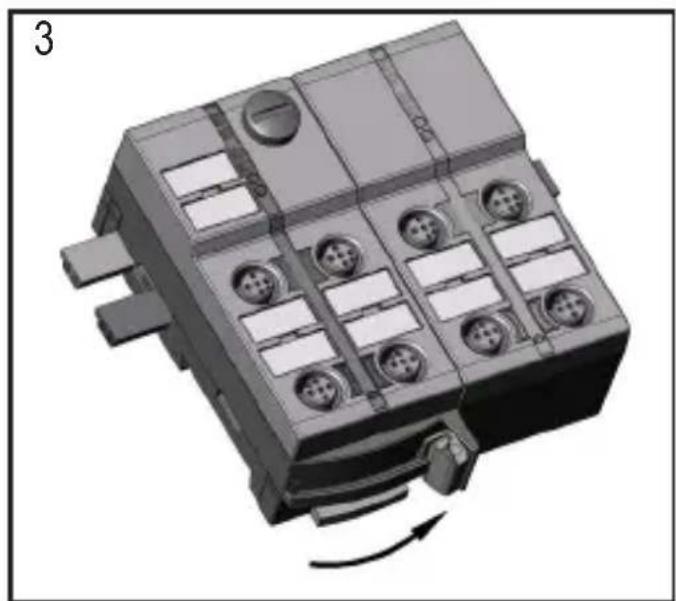

Verrouiller l'appareil.

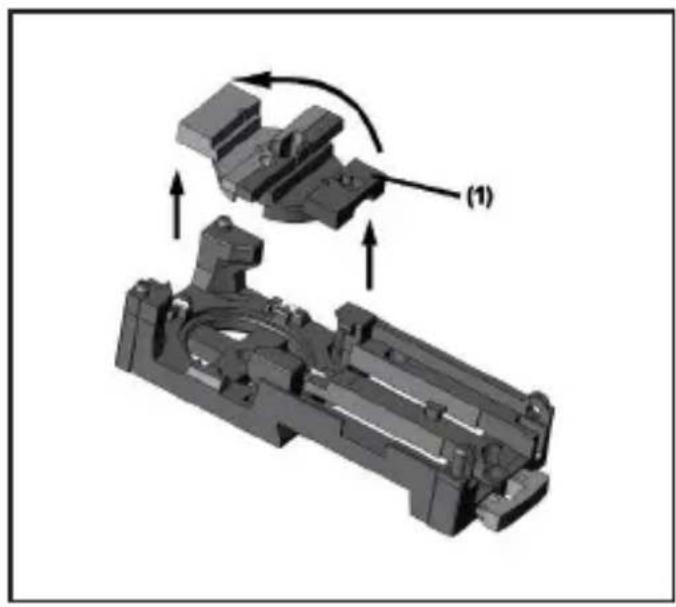

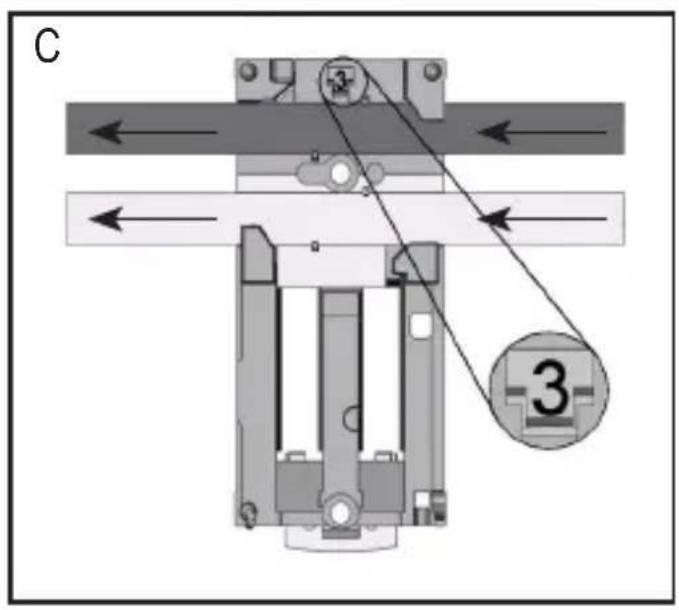

L'embase fournie permet l'orientation du cable plat dans trois directions.

Poser le guide du cable plat (1) en fonction de la direction souhaitée.

FR

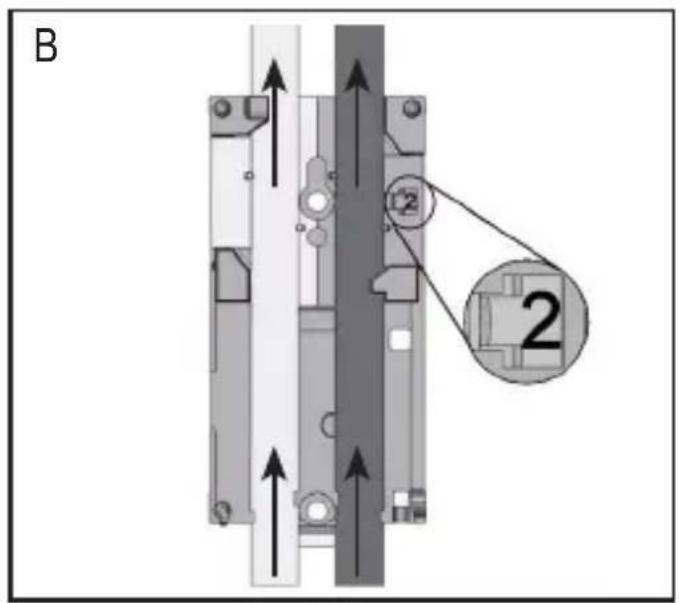

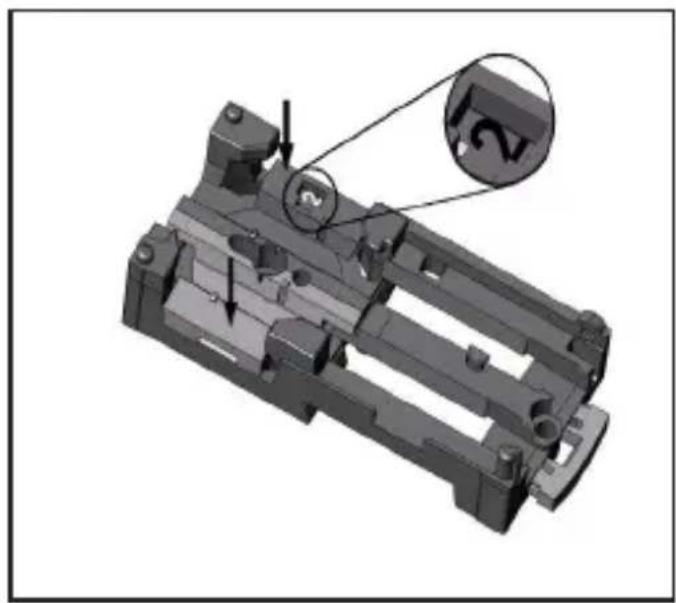

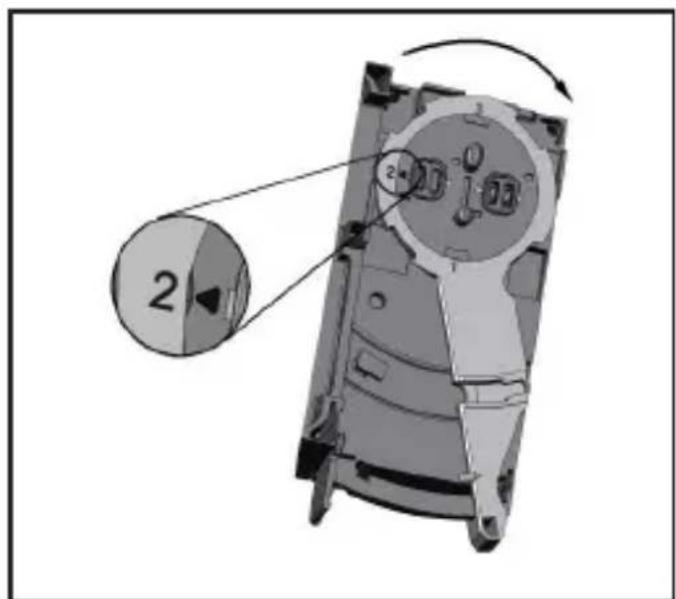

Réglages sur l'embase

Selectionner la position 1, 2 ou 3 selon l'orientation souhaitee du cable plat ()

A = à la livraison

Réglages sur la partie supérieure

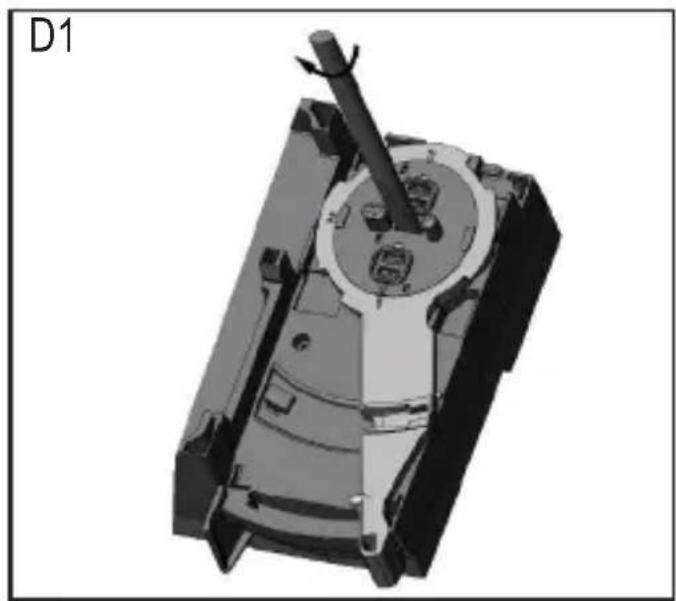

Ensuite régler la position sélectionnée sur la partie supérieure. Pour ce faire, positionner le triangle sur le numéro correspondant (figures D1 et D2).

Utiliser un outil, par ex. un tournevis (figure D1) ou le guide du cable plat jaune/noir (figure D2).

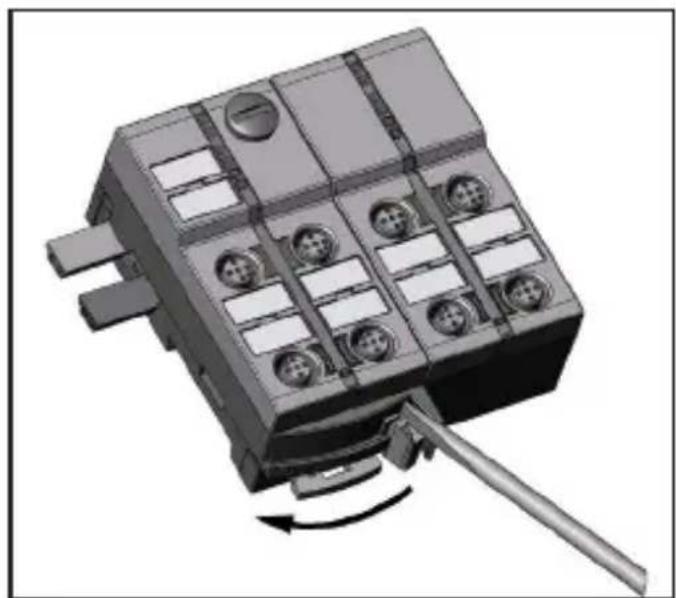

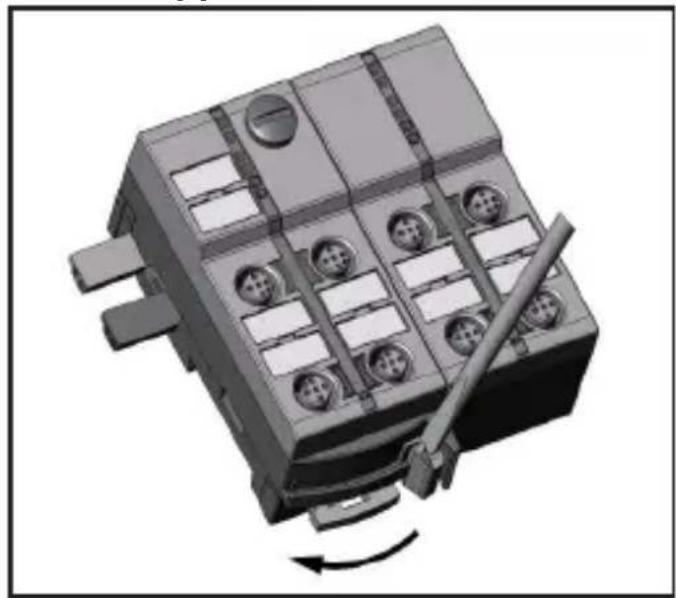

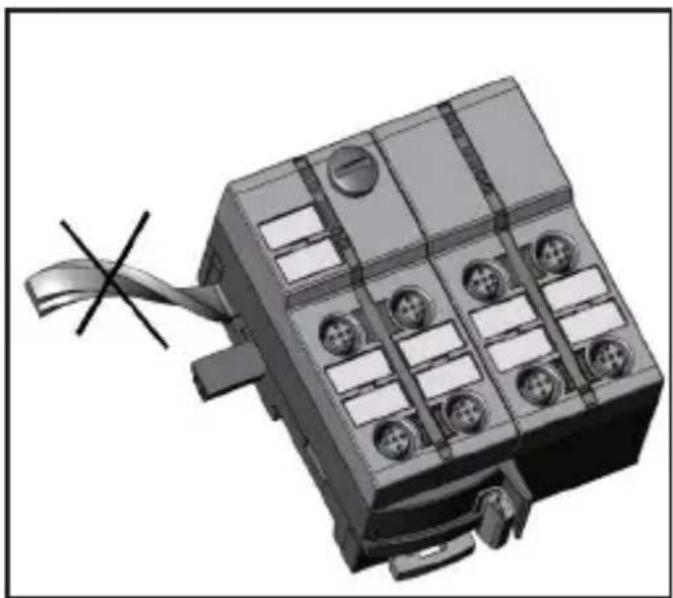

Ouvrir l'appareil

Ouvrir l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le cable plat AS-i
soigneusement, la longueur droite doit etre d'environ 15 cm.

4 Raccordement electrique

Raccorder les broches des capteurs / actionneurs aux prises M12, couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67, il est impératif de

• couvr les prises non utilisées avec des bouchons de protection (E73004)*, couple de serrage 0,6...0,8 Nm.
• utiliser le joint d'étanchéité pour l'extrémité du cable plat (E70413)* si le module se trouve à l'extrémité du faisceau.
• à commander séparément

5 Adressage

A la livraison, l'adresse est 0.

5.1 Adressage avec l'unité d'adressage AC1154

Le module monté et cable peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée.

Si un esclave avec le mode d'adressage etendu (AC5204, AC5274) est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0^ . Le bit de sortie D3 et le bit de paramètre P3 ne doit pas être utilisés. * réglage par défaut

Si un esclave avec le mode d'adressage etendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

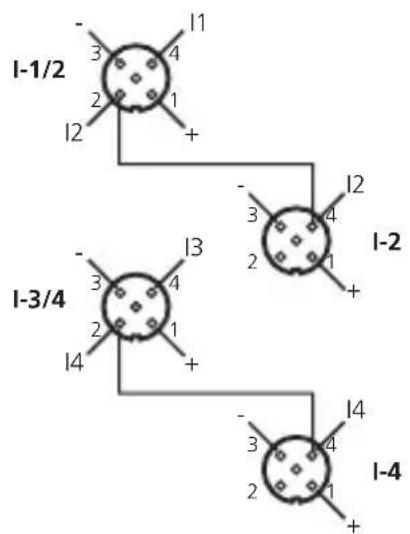

AC5204

4 entrées / 3 sorties

Profil AS-i S-7.A.E / mode d'adressage etendu : oui

Bit de所提供 D0	D1	D2	D3
Entrée I1	I2	I3	I4
Prise I-1/2	I-1/2	I-2	I-3/4	I-3/4	I-4

Sortie O1 O2 O3-
Prise O-1/2 O-1/2	O-2 O-3 -

Circuit en Y entrées Sortie O-3

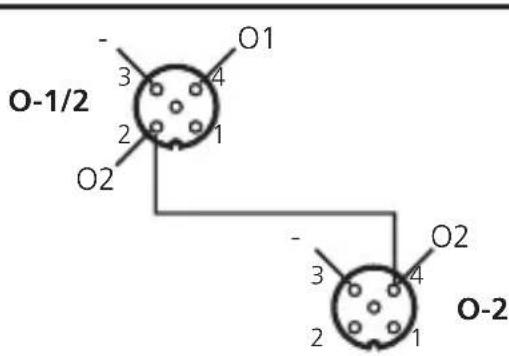

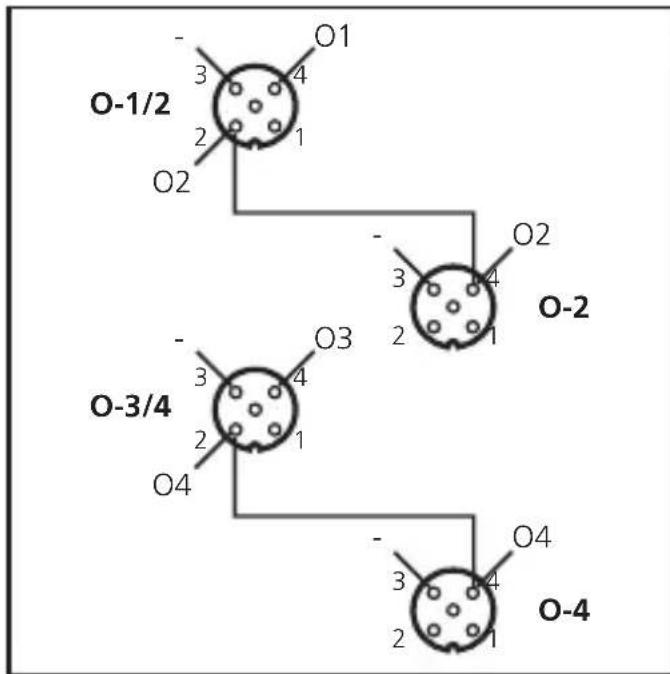

Sorties circuit en Y

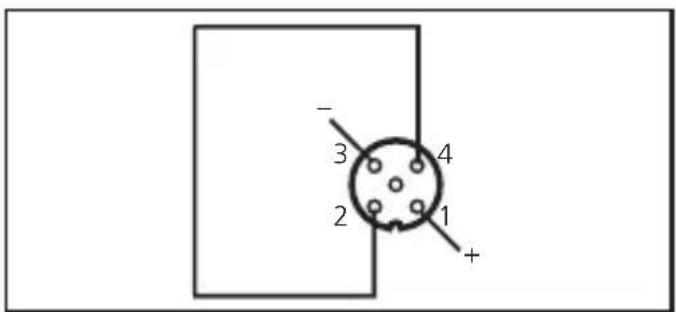

AC5209

4 entrées / 4 sorties

Profil AS-i S-7.0.E / mode d'adressage etendu : non

Bit de donnée D0	D1	D2	D3
Entrée l1 l2 l3 l4
Prise l-1 l-2 l-3 l-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	0-4

Entrées Sorties circuit en Y

FR

AC5212

4 entrées / 4 sorties (2 Ampere)

Profil AS-i S-7.0.E / mode d'adressage etendu : non

Bit de donnée D0	D1	D2	D3
Entrée l1 l2 l3 l4
Prise l-1 l-2 l-3 l-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	0-4

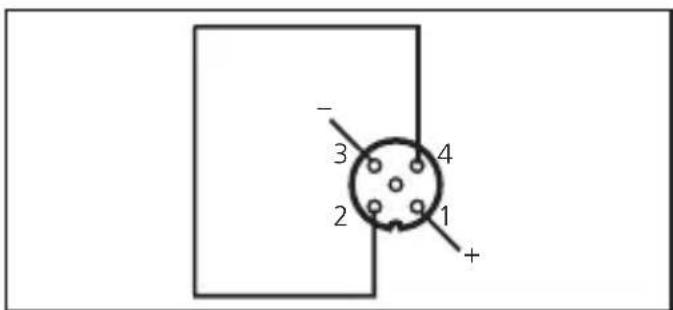

Entrées Sorties circuit en Y

AC5235

4 entrées / 4 sorties

Profil AS-i S-7.A.7 / mode d'adressage etendu : oui

Bit de donnée D0	D1	D2	D3
Entrée l'1	l2	l3	l4
Prise l-1/2	l-1/2	l-2	l-3/4	l-3/4	l-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	0-4

Circuit en Y entrées Sorties circuit en Y

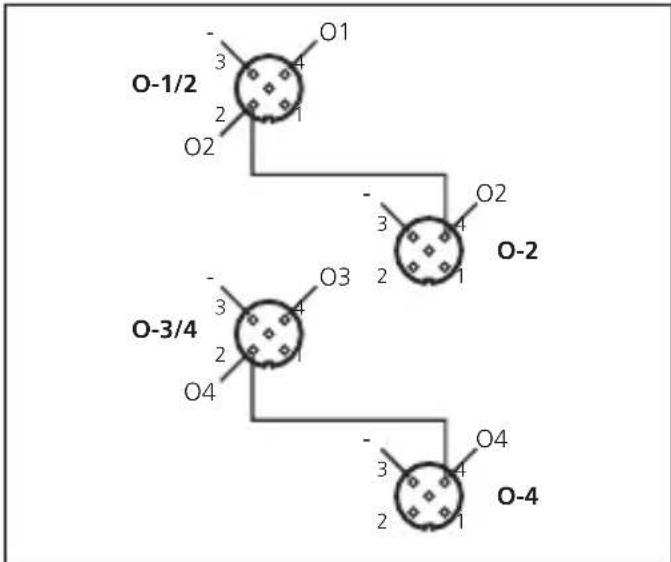

AC5236, AC5237

4 entrées / 4 sorties (2 Ampère)

Profil AS-i S-7.A.7 / mode d'adressage etendu : oui

Bit de donnée D0	D1	D2	D3
Entrée l'1	l2	l3	l4
Prise l-1/2	l-1/2	l-2	l-3/4	l-3/4	l-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	0-4

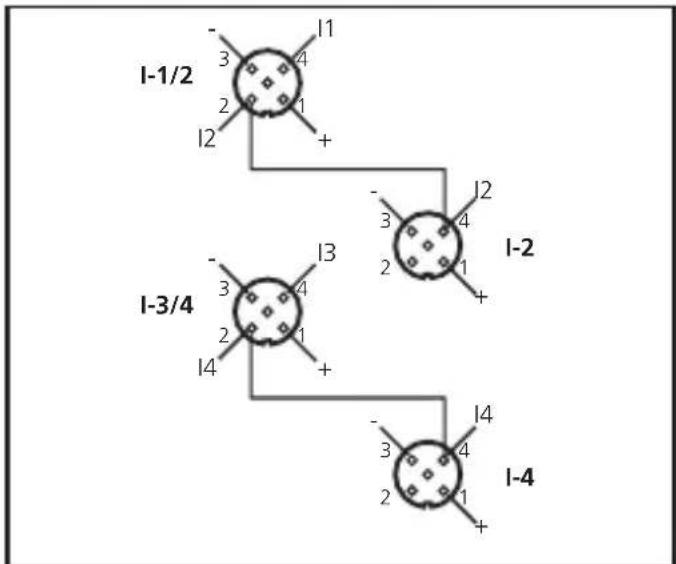

Circuit en Y entrées Sorties circuit en Y

AC5274

4 entrées / 3 sorties

Profil AS-i S-7.A.E / mode d'adressage etendu : oui

Bit de donnée D0	D1 D2 D3
Entrée l1 l2 l3 l4
Prise l-1 l-2 l-3 l-4

Sortie O1 O2 O3 -
Prise O-1 O-2 O-3 -

Entrées Sorties

6 Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

• LED jaune : entrée, sortie commutée
• LED PWR verte : alimentation en tension AS-i ok
• LED AUX verte : alimentation AUX ok
• LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange " normal " de données, par ex. adresse d'esclave 0
• LED FAULT rouge clignote : défaut périphérique, par ex. alimentation capteur / sortie en surcharge ou en court-circuit
• LED 1 jaune : état logique des sorties

Une surcharge ou un court-circuit de l'alimentation des entrées et des sorties est signalé au maître AS-i (version 2.1 ou supérieure) en tant que défaut périphérique.

7 Données techniques

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
