MODE D'EMPLOI PD782 Power Dynamics

Notice d'utilisation

ENGLISH

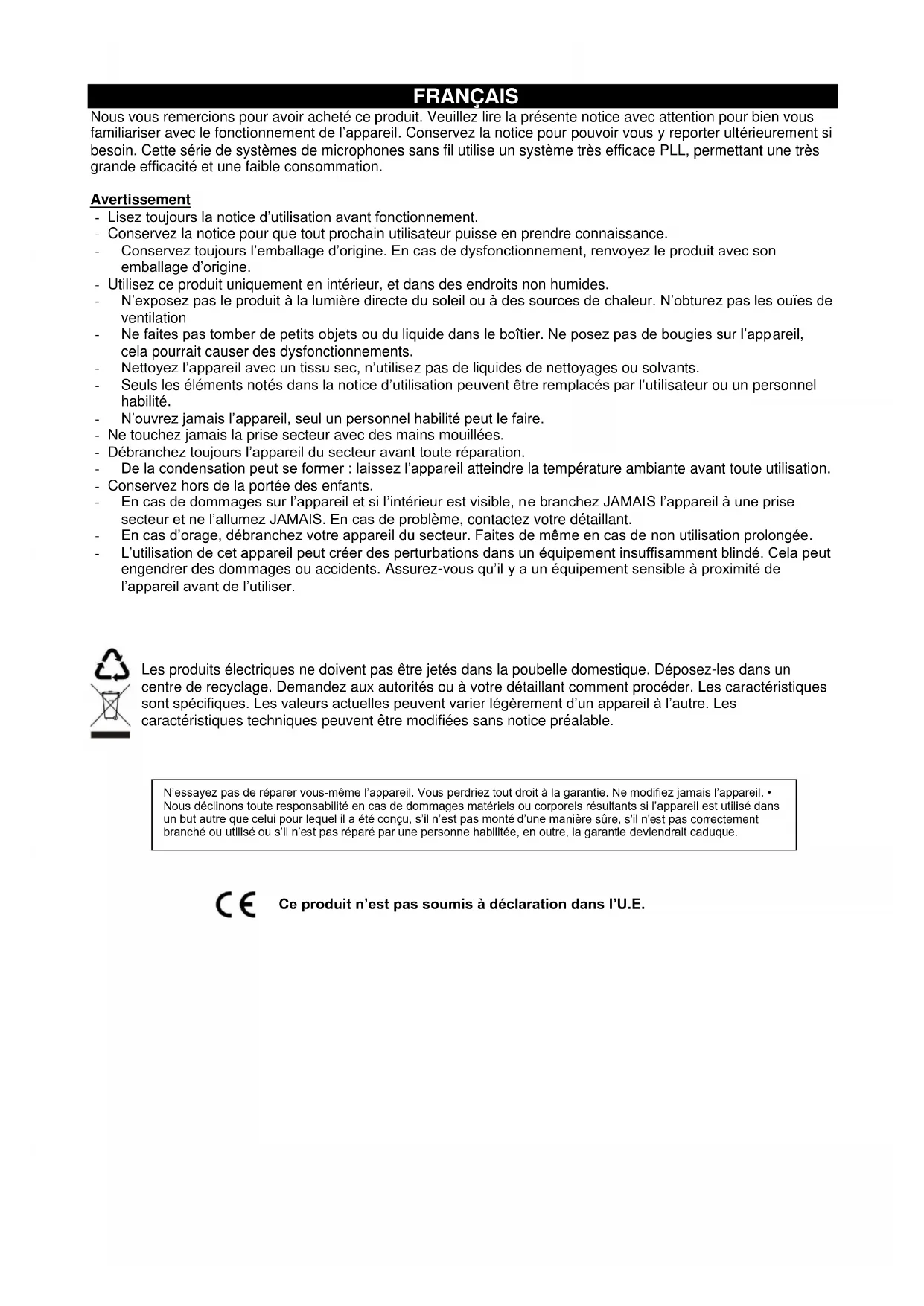

Nous vous remercions pour avoir acheté ce produit. Veuillez lire la présente notice avec attention pour bien vous familiariser avec le fonctionnement de l'appareil. Conservez la notice pour pouvoir vous y reporter ultérieurement si besoin. Cette série de systèmes de microphones sans fil utilise un système très efficace PLL, permettant une très grande efficacité et une faible consommation.

Avertissement

• Lisez toujours la notice d'utilisation avant fonctionnement.
• Conservez la notice pour que tout prochain utilisateur puisse en prendre connaissance.
• Conservez toujours l'emballage d'origine. En cas de dysfonctionnement, renvoyez le produit avec son emballage d'origine.
• Utilisez ce produit uniquement en intérieur, et dans des endroits non humides.
• N'exposez pas le produit à la lumière directe du soleil ou à des sources de chaleur. N'obturez pas les ouïes de ventilation
• Ne faites pas tomber de petits objets ou du liquide dans le boîtier. Ne posez pas de bougies sur l'appareil, cela pourrait causer des dysfonctionnements.
• Nettoyez l'appareil avec un tissu sec, n'utilisez pas de liquides de nettoyages ou solvants.
• Seuls les éléments notés dans la notice d'utilisation peuvent être remplacés par l'utilisateur ou un personnel habilité.
• N'ouvrez jamais l'appareil, seul un personnel habilité peut le faire.
• Ne touchez jamais la prise secteur avec des mains mouillées.
• Débranchez toujours l'appareil du secteur avant toute réparation.
• De la condensation peut se former : laissez l'appareil atteindre la température ambiante avant toute utilisation.
• Conservez hors de la portée des enfants.
• En cas de dommages sur l'appareil et si l'intérieur est visible, ne branchez JAMAIS l'appareil à une prise secteur et ne l'allumez JAMAIS. En cas de problème, contactez votre détaillant.
• En cas d'orage, débranchez votre appareil du secteur. Faites de même en cas de non utilisation prolongée.
• L'utilisation de cet appareil peut créer des perturbations dans un équipement insuffisamment blindé. Cela peut engendrer des dommages ou accidents. Assurez-vous qu'il y a un équipement sensible à proximité de l'appareil avant de l'utiliser.

Les produits électriques ne doivent pas être jetés dans la poubelle domestique. Déposez-les dans un centre de recyclage. Demandez aux autorités ou à votre détaillant comment procéder. Les caractéristiques sont spécifiques. Les valeurs actuelles peuvent varier légèrement d'un appareil à l'autre. Les caractéristiques techniques peuvent être modifiées sans notice préalable.

N'essayez pas de réparer vous-même l'appareil. Vous perdriez tout droit à la garantie. Ne modifiez jamais l'appareil. Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas monté d'une manière sûre, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Ce produit n'est pas soumis à déclaration dans l'U.E.

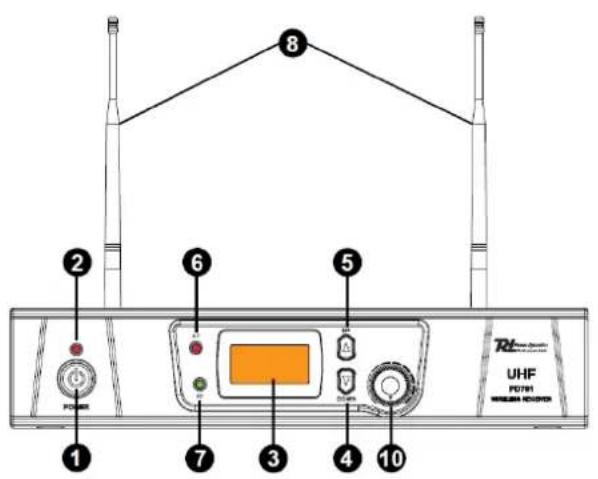

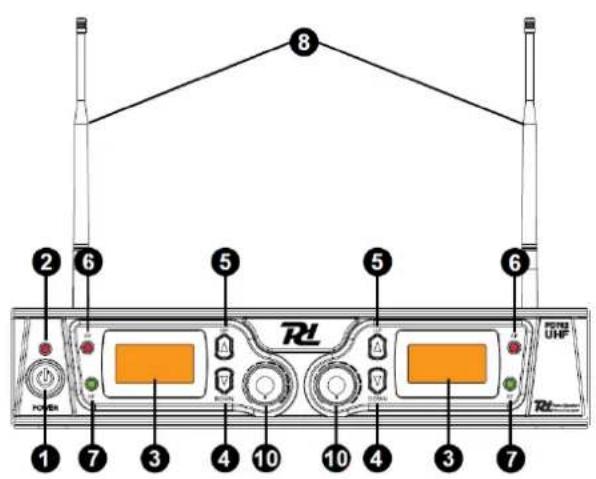

FACE AVANT ET FACE ARRIRE

179.193 PD781 Microphone sans fil UHF 1x8Ch 1 Microphone 179.196 PD782 Microphone sans fil UHF 2x8Ch 2 Microphones

UHF POTM WIKLESH HOSP 1 2 6 5 7 3 4 10

8 2 6 5 5 6 1 7 3 4 10 10 4 3 7 RCL RCL UNF

1. Interrupteur Power ON/OFF pour allumer le système
2. LED témoin de fonctionnement ON/OFF
3. Affichage LCD : indique le canal de la fréquence du récepteur.
4. Touche Down : réglage des données de canal.
5. Touche Up : réglage des données de canal.
6. LED "AF" niveau audio : indique le niveau du signal audio du système.
7. LED "RF": signale que le signal RF est reçu de l'émetteur
8. Antenne.

ANTENIA-8 www.tronios.com Tronios S.V. (Standard) (Tronios A4) TRONIO-ALCL1. The Instruments #0005 CL150. C201310007 WALAMINOS LINKING DCI INPUT ANTENA-A 9 11 12

ANTENRA-8 WWW.TONOS.COM RALAWARI B RALAWARI A UNRAL ARICID DC INPUT ANTENRA-A 9 9 11 12

1. Prise XLR symétrique : reliez le cordon audio via cette prise à l'entrée d'une table de mixage ou d'un amplificateur.
2. Bouton de réglage de volume
3. Prise jack 6,35 : reliez le cordon audio via cette prise à l'entrée d'une table de mixage ou d'un amplificateur.
4. Entrée alimentation 12-15 VDC

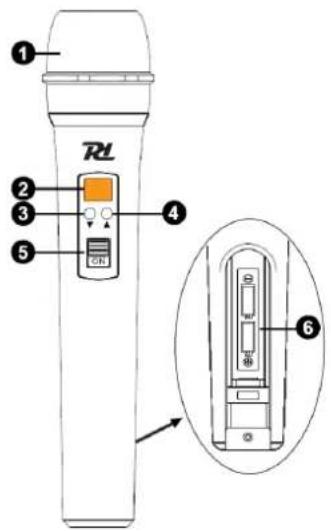

EMETTEUR MICROPHONE MAIN

RL ① ② ③ ④ ⑤ ⑥

1. Grille : Protège la capsule et permet de diminuer les bruits de souffle.
2. Affichage LCD : indique le canal de la fréquence de transmission, etc.
3. Touche Down : Réglage des données de canal.
4. Touche Up : Réglage des données de canal.
5. Interrupteur Power ON/OFF et interrupteur Audio Mute.
6. Couvercle compartiment batterie : ouvrez-le pour installer la batterie. Pensez à retirer la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.

EMETTEUR DE POCHE (OPTIONNEL)

2 1 4 5 6 DISPLAY P003 BELT-PACK TRANSMITTER AA SIZE AA SIZE 7 8 9 10 3 Tension: 3.1 Real-Compact Transmission 45 179.2003 RDB Serial No. 863-865MHz Power Drive CE

1. Interrupteur Power ON/OFF et interrupteur Audio mute.
2. Antenne : transmet le signal RF de l'émetteur.
3. Clip de ceinture
4. Entrée audio : pour le système micro serre-tête et le micro cravate.
5. Témoin de batterie faible : Brille en rouge lorsque la puissance est faible et qu'il faut remplacer la batterie.
6. Affichage LCD : indique le canal de la fréquence de transmission, etc.
7. Réglage de volume : pour régler l'amplification d'entrée audio de l'émetteur.
8. Interrupteur de réglage du mode de fonctionnement : pour le serre-tête ou micro cravate.
9. Touche Up : Réglage des données de canal.
10. Touche Down : Réglage des données de canal.

Reliez la fiche du microphone cravate livré à la prise de l'émetteur (voir ci-dessous). Mettez l'émetteur en fonction dans le système cravate (8).

Reliez la fiche du microphone serre-tête livré à la prise de l'émetteur (voir ci-dessous). Mettez l'émetteur en fonction dans le système cravate (8).

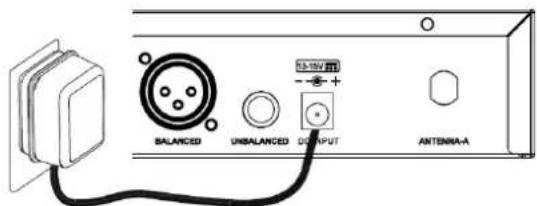

1. Branchement alimentation récepteur : reliez le bloc secteur à la fiche DC à l'arrière du récepteur. Branchez le bloc secteur à une prise 230 V\~/ 50 Hz.

BALANCED UNBALANCED OUTPUT 13-15V RT ANTENNA-A

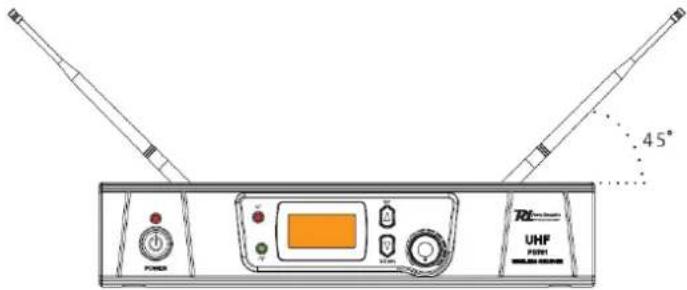

1. Antenne : Placez l'antenne à 45° de la verticale, voir schéma ci-dessous.

45° UNF POWER

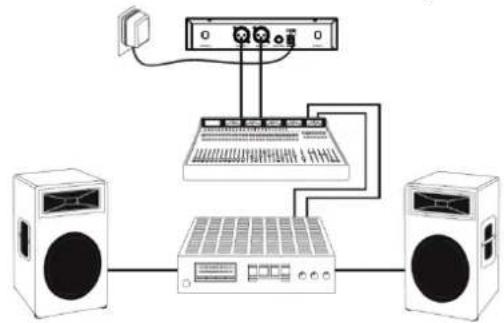

1. Branchements audio : reliez le cordon audio de la sortie audio du récepteur à l'entrée sur votre amplificateur.

FONCTIONNEMENT

Tout d'abord, éteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le récepteur. L'affichage s'éclaire, le système se met sur le dernier mode de fonctionnement.

Réglez la fréquence souhaitée sur le récepteur et surveillez le niveau de signal RF et AF. Si le niveau de signal est affiché, cela signifie que le récepteur reçoit des interférences d'autres signaux ou bruits. Le systèmes est doté d'un circuit Mute pour éviter les interférences. En cas d'interférences, utilisez d'autres fréquences.

Si le système est allumé, surveillez la fréquence de l'émetteur et du récepteur.

Lorsque l'affichage du récepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B. Réglez le volume au niveau souhaité.

Réglage volume

Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l'amplificateur ou de la table de mixage au niveau souhaité. Si le volume du récepteur est réglé trop fort, l'amplificateur va produire des distorsions qui pourraient endommager l'amplificateur et / ou les enceintes.

Pour un meilleur son :

1. Vous devez toujours voir l'antenne depuis l'emplacement de l'émetteur.
2. La distance entre l'émetteur et le récepteur doit être aussi faible que possible.
3. Si le récepteur a deux antennes, elles doivent être positionnées à 45° de la verticale.
4. Les antennes ne doivent pas être placées à côté de surfaces métalliques.
5. Les antennes ne doivent pas se toucher ni se croiser.
6. Avant d'utiliser le système en présence de public, faites un test pour trouver les "points morts". Evitez ces endroits lors du fonctionnement.

PROBLEMES

PROBLEME	INDICATOR	SOLUTION
Pas de son	La LED rouge de l'émetteur ne brille pas	Mettez l'interrupteur POWER ON/OFF sur la position ON. Assurez-vous que la batterie soit correctement placée, respectez la polarité. Le cas échéant, remplacez la batterie morte par une batterie neuve.
Pas de son	La LED rouge de l'émetteur brille	Mettez l'interrupteur MUTE/ON sur ON.
Pas de son	La LED rouge POWER du récepteur ne brille pas.	Assurez-vous que le bloc secteur est bien branché dans la prise DC. Assurez-vous que la tension d'alimentation délivrée soit correcte.
Pas de son	Les LEDs de réception de signal A/B s'allument.	Tournez le réglage de volume du récepteur. Assurez-vous que les branchements du récepteur avec l'équipement externe sont bien faits.
Pas de son	Les LEDs A/B du récepteur ne brillent pas. Le témoin POWER de l'émetteur et du récepteur s'allume.	Assurez-vous que les fréquences des émetteurs et récepteurs correspondent. Déplacez l'émetteur près du récepteur.
Le niveau de son est différent du niveau d'un instrument relié.	Les témoins A/B du récepteur s'allument.	Réglez le niveau de l'émetteur et le volume du récepteur comme souhaité.
Le niveau de distorsion augmente graduellement.	Les témoins A/B du récepteur et LOW BATTERRY de l'émetteur s'allument.	Remplacez la batterie de l'émetteur.
Bruits, ronflements ou autres signaux radio présents.	Les témoins A/B brillent.	Identifiez les sources possibles d'interférences (autres sources RF) et éteignez-les ou utilisez un système fonctionnant sur une autre fréquence.
Perte momentanée de son lorsque l'émetteur est déplacé dans la zone d'utilisation	Les LEDS A/B du récepteur brillent en cas de perte de signal	Repositionnez le récepteur et faites des tests. Si les interférences audio persistent, repérez les “endroits morts” et évitez-les pendant le fonctionnement.

CARACTERISTIQUES TECHNIQUES

	PF781	PD782
Référence	179.193	179.196
Bande passante	863-865 MHz	863-865 MHz
Réponse en fréquence	50 Hz-18 kHz	50 Hz-18 kHz
Rapport signal/bruit	> 105 dB	> 105 dB
Classe	1	1
Alimentation	220~240 V~/50 Hz	220~240 V~/50 Hz
Bloc secteur	13-15V DC / 500 mA	13-15V DC / 500 mA
Dimensions / appareil	215 x 170 x 50 mm	215 x 170 x 50 mm

	Micro main PDM3	pack PDB3 (OPTION)
Référence	179.193H	179.200
Bande passante	863-865 MHz	863-865 MHz
Batterie	2 x batterie 1,5 V type R6	2 x batterie 1,5 V type R6
Sortie RF	>10 dBm	>10 dBm
Classe	1	1
Dimensions / appareil	238 x 50 x 50 mm	100 x 65 x 30 mm

Classe I : produit utilisable dans la plage de fréquences 863-865MHz. Données techniques spécifiques. Les valeurs mentionnées peuvent légèrement varier d'un appareil à l'autre. Données soumises à modifications sans information préalable.
