MANUAL DE USUARIO PD782 Power Dynamics

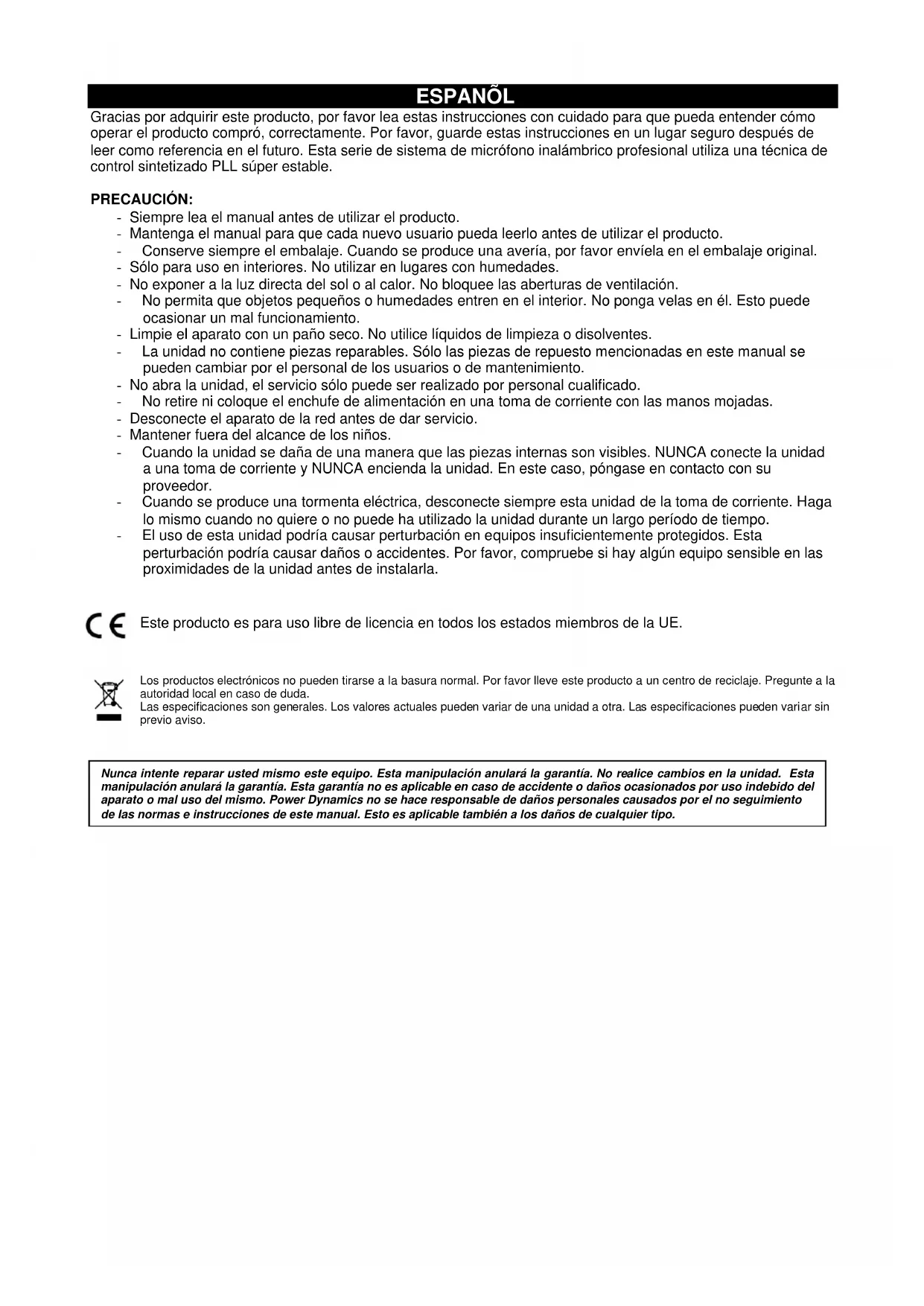

Manual de instrucciones

Gracias por adquirir este producto, por favor lea estas instrucciones con cuidado para que pueda entender cómo operar el producto compró, correctamente. Por favor, guarde estas instrucciones en un lugar seguro después de leer como referencia en el futuro. Esta serie de sistema de micrófono inalámbrico profesional utiliza una técnica de control sintetizado PLL súper estable.

PRECAUCIÓN:

• Siempre lea el manual antes de utilizar el producto.
• Mantenga el manual para que cada nuevo usuario pueda leerlo antes de utilizar el producto.
• Conserve siempre el embalaje. Cuando se produce una avería, por favor envíela en el embalaje original.
• Sólo para uso en interiores. No utilizar en lugares con humedades.
• No exponer a la luz directa del sol o al calor. No bloquee las aberturas de ventilación.
• No permita que objetos pequeños o humedades entren en el interior. No ponga velas en él. Esto puede ocasionar un mal funcionamiento.
• Limpie el aparato con un paño seco. No utilice líquidos de limpieza o disolventes.
• La unidad no contiene piezas reparables. Sólo las piezas de repuesto mencionadas en este manual se pueden cambiar por el personal de los usuarios o de mantenimiento.
• No abra la unidad, el servicio sólo puede ser realizado por personal cualificado.
• No retire ni coloque el enchufe de alimentación en una toma de corriente con las manos mojadas.
• Desconecte el aparato de la red antes de dar servicio.
• Mantener fuera del alcance de los niños.
• Cuando la unidad se daña de una manera que las piezas internas son visibles. NUNCA conecte la unidad a una toma de corriente y NUNCA encienda la unidad. En este caso, póngase en contacto con su proveedor.
• Cuando se produce una tormenta eléctrica, desconecte siempre esta unidad de la toma de corriente. Haga lo mismo cuando no quiere o no puede ha utilizado la unidad durante un largo período de tiempo.
• El uso de esta unidad podría causar perturbación en equipos insuficientemente protegidos. Esta perturbación podría causar daños o accidentes. Por favor, compruebe si hay algún equipo sensible en las proximidades de la unidad antes de instalarla.

CE

Este producto es para uso libre de licencia en todos los estados miembros de la UE.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda.

Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

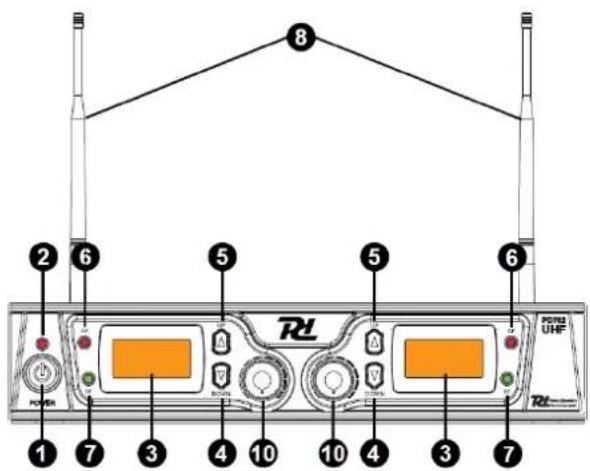

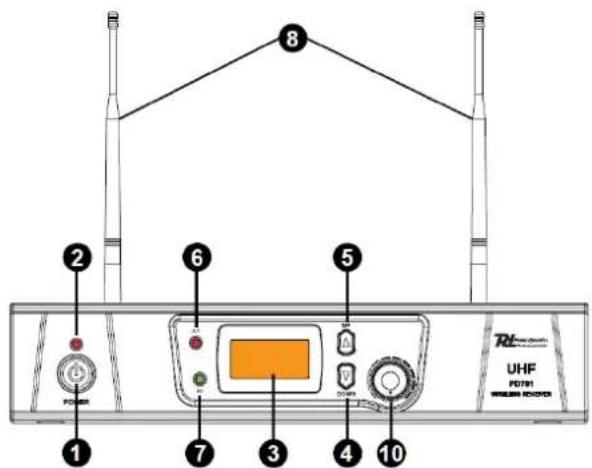

PANEL FRONTAL Y TRASERO

179.193 PD781 micrófono inalámbrico UHF 1x8Ch 1 Micrófono
179.196 PD782 micrófono inalámbrico UHF 2x8Ch 2 Micrófono

8 2 6 5 UHF POWER 1 7 3 4 10 POWER POWER POWER

1. Interruptor de Encendido / Apagado del sistema
2. Indicador de alimentación: Indica ON / OFF
3. Pantalla LCD: Mostrar el canal de frecuencia del receptor ect.
4. Botón Abajo: Establece los datos del canal.
5. Botón Arriba: Establece los datos del canal.
6. "AF": Indique el nivel de la señal de audio del sistema inalámbrico.
7. "RF": Indica cuándo recibe la señal de RF desde el transmisor.
8. Antena

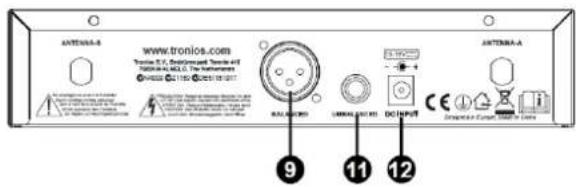

ANTENIA-A www.tronios.com Tronios B.V. (Standard Terminal 4) TRONIO A GLD.O. (The Netherlands) Antenna B L150 (Control 18/2017) BALANEROS UNIVAL AC/DC DC INPUT Antenna-A 9 11 12

1. XLR conector balanceado: Conecte el cable de audio de esta salida a la entrada del amplificador, mezclar.
2. Control de volumen: Ajuste el volumen de salida del receptor.
3. 1/4 conector Jack: Conecte el cable de audio de esta salida a la entrada del amplificador, mezclador.
4. Entrada de alimentación, 12-15Vdc

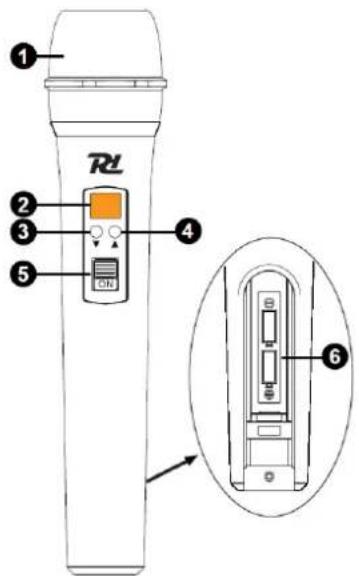

TRANSMISOR DE MANO

RL ① ② ③ ④ ⑤ ⑥

1. Protege el cartucho y ayudar a reducir los ruidos respiratorios y el ruido del viento.
2. Pantalla LCD: Muestra el canal de frecuencia del transmisor etc.
3. Botón Abajo: Establece los datos del canal.
4. Botón Arriba: Establece los datos del canal.
5. Power e interruptor de silencio de audio.
6. Tapa de la batería: Abra para instalar la batería. retire las baterías en caso de mucho tiempo sin uso (evitar fugas).

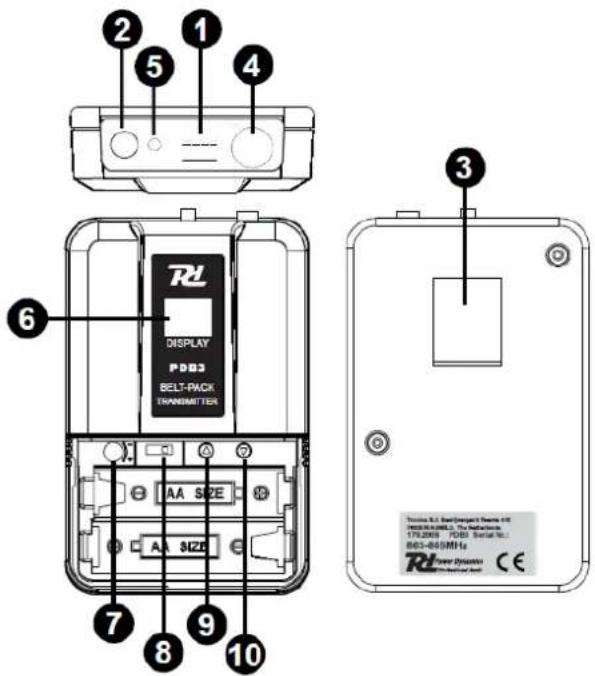

TRANSMISOR DE BOLSILLO

2 1 4 5 6 DISPLAY PDB3 BELT-PACK TRANSMITTER AA SIZE AA SIZE 7 8 9 10 3 Trina R.L. Band Concept Revers 4/2 179.2003 FGB Serial No.: 863-865MHz Rd Power Dynamic CE

1. Power ON/OFF y conmutador de audio.
2. Antena: Transmite la señal de RF del transmisor.
3. Clip de cinturón
4. Entrada jack de audio
5. Indicador de batería baja: La luz roja se enciende cuando la batería es baja.
6. Display LCD: Muestra el canal de frecuencia del transmisor etc.
7. Ajuste del volumen: Ajuste la ganancia de entrada de audio del transmisor.
8. Estado del interruptor Marco: Establezca el uso de estado de solapa tie-clip o sistema de auriculares.
9. Botón Arriba: Establece los datos del canal.
10. Botón Abajo: Establece los datos del canal.

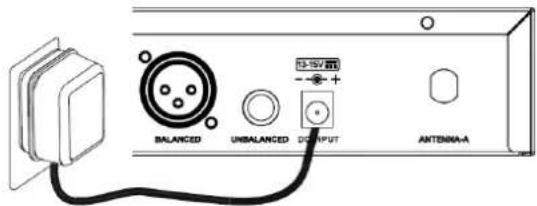

1. Conexión de alimentación del receptor: Conecte el adaptador de CA al conector de alimentación de CC en la parte posterior del receptor. Enchufe el adaptador de CA a una toma de AC230V 50Hz.

BALANCED UNBALANCED 13-15V INT OUTPUT ANTENINA-A

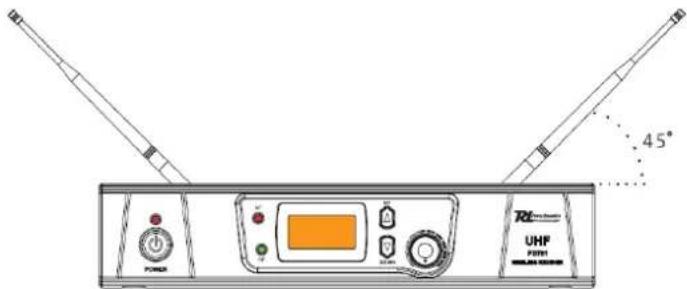

1. Antena: Mantenga la posición de la antena en un ángulo de 45° respecto a la vertical. Se muestra a continuación..

45° UHF POWER

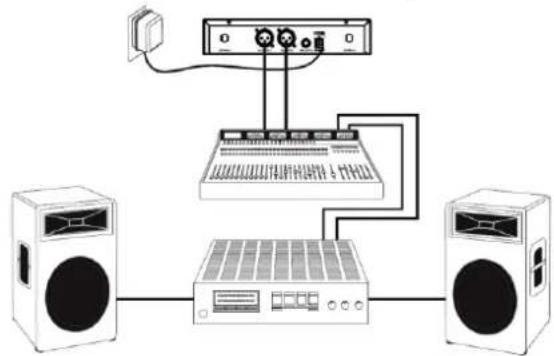

1. Conexión de audio: Conecte el cable de audio de la salida del receptor a la entrada de su equipo amplificador

Apague el sistema primero, baje el volumen de los receptores al mínimo y luego encienda el receptor, CPU inicializa, la pantalla LCD empieza a mostrar y el sistema regresa al estado de la última parada!

Sintonice la frecuencia deseada del receptor y observe el nivel de la señal de RF y AF. Si se muestra el nivel de la señal significa que el receptor tiene la interferencia de otras señales o ruido. El sistema cuenta con un circuito de silencio para evitar el ruido de interferencia. Si ocurre, se recomienda utilizar otras frecuencias.

Si el sistema está encendido mirar en el transmisor y la frecuencia del receptor..

A continuación, el visor del receptor muestra valor del nivel de señal de RF, el estado de la antena se mostrará antena A o B. Ajuste el volumen al nivel deseado.

Ajuste de volumen

Ajuste el volumen del receptor a la posición de las 12 horas, ajustar el volumen del amplificador o mezclador a un nivel deseado. Si el volumen del receptor se ha ajustado demasiado alto el amplificador producirá una distorsión saturada que soplará el amplificador y / o el altavoz

Mejor acústica:

1. Usted siempre debe ver la antena del receptor desde la ubicación del transmisor.
2. La distancia entre el transmisor y el receptor debe ser tan corto como sea posible.
3. Si el receptor tiene dos antenas, deben ser ajustados 45 ° con una línea vertical.
4. Mantenga las antenas alejadas de superficies metálicas.
5. No deje que las antenas estén en contacto o se cruzan entre sí.
6. Antes de utilizar el sistema con público hacer una prueba para averiguar donde están los "puntos muertos". Evite estos puntos cuando opere.

ESPECIFICACIONES TECNICAS

	PF781	PD782
Ref.nr:	179.193	179.196
Rango de frecuencia	863-865Mhz	863-865Mhz
Respuesta de frecuencia	50Hz-18kHz	50Hz-18kHz
Relación señal / ruido	> 105dB	> 105dB
Tensión	AC220~240V 50Hz	AC220~240V 50Hz
Adaptador	13-15V DC / 500mA	13-15V DC / 500mA
Dimensiones unidad	215 x 170 x 50 mm	215 x 170 x 50 mm

De mano PDM3
Ref.nr:	179.193H
Rango de frecuencia	863-865Mhz
Bateria	2x 1.5V AA Battery
RF salida	>10dBm
Dimensiones unidad	238 x 50 x 50 mm

SOLUCION DE PROBLEMAS

PROBLEMA	INDICADO	SOLUCION
Sin sonido	Indicador de transmisor rojo, no parpadea	Deslice interruptor POWER ON / OFF en la posición ON. Asegúrese de que la batería se ha insertado correctamente, la observación de la batería (+ / -). Si la batería se ha insertado correctamente, reemplace con baterías nuevas.
Sin sonido	Indicador de transmisor rojo, parpadea	Deslice botón MUTE / ON en la posición ON.
Sin sonido	Indicador de POWER rojo, apagado	Asegúrese de que el adaptador de CA esté conectado adecuadamente a una toma de corriente y al conector de entrada de CC.
Sin sonido	Indicadores de señal de las luces A / B del receptor brillan	Suba el control de volumen del receptor. Confirme que las conexiones de salida desde el receptor al equipo externo son seguras.
Sin sonido	Luces de los indicadores de señal del receptor A / B apagadas. Luz de POWER del emisor y del receptor brillan intensamente.	Confirme que coinciden las frecuencias de los transmisores t receptors. Mueva el transmisor más cerca del receptor.
Nivel de sonido es diferente al nivel de un instrumento cableado.	Indicadores de señal de las luces A / B del receptor brillan.	Ajuste el nivel de ganancia del transmisor para compensar. Ajuste el volumen del receptor según sea necesario.
El nivel de distorsión aumenta gradualmente.	Indicadores de señal del receptor A / B y luz de BATERIA BAJA del transmisor brillan.	Reemplace la pila del transmisor
Ráfagas de ruido de otras señales de radio audible presentes.	Indicadores de señal A / B / luces encendidas.	Identificar las posibles fuentes de interferencias (otras fuentes-RF) y apague, retire o utilice un sistema inalámbrico que opera en una frecuencia diferente.
Pérdida momentánea del sonido cuando el emisor se mueve alrededor de la zona de ejecución.	Indicador de señal del receptor A / B se apaga cuando se pierde el sonido	Vuelva a colocar el receptor y pruebe el sistema de nuevo. Si las pérdidas de sonido persisten, marque los puntos "muertos" y evitelos durante la actuación.
