BEDIENUNGSANLEITUNG PD782 Power Dynamics

TECHNISCHE SPECIFICATIE

	PF781	PD782
Ref.nr:	179.193	179.196
Frequentie band	863-865Mhz	863-865Mhz
Frequentie respons	50Hz-18kHz	50Hz-18kHz
S/R ratio	>105dB	>105dB
Klasse	1	1
Voltage	AC220~240V 50Hz	AC220~240V 50Hz
Adapter	13-15V DC / 500mA	13-15V DC / 500mA
Afmeting	215 x 170 x 50 mm	215 x 170 x 50 mm

	Handheld PDM3	Bodypack PDB3 (OPTIONEEL)
Ref.nr:	179.193H	179.200
Frequentie band	863-865Mhz	863-865Mhz
Batterij	2x 1.5V AA Battery	2x 1.5V AA Battery
RF uitgang	>10dBm	>10dBm
Klasse	1	1
Afmeting	238 x 50 x 50 mm	100 x 65 x 30 mm

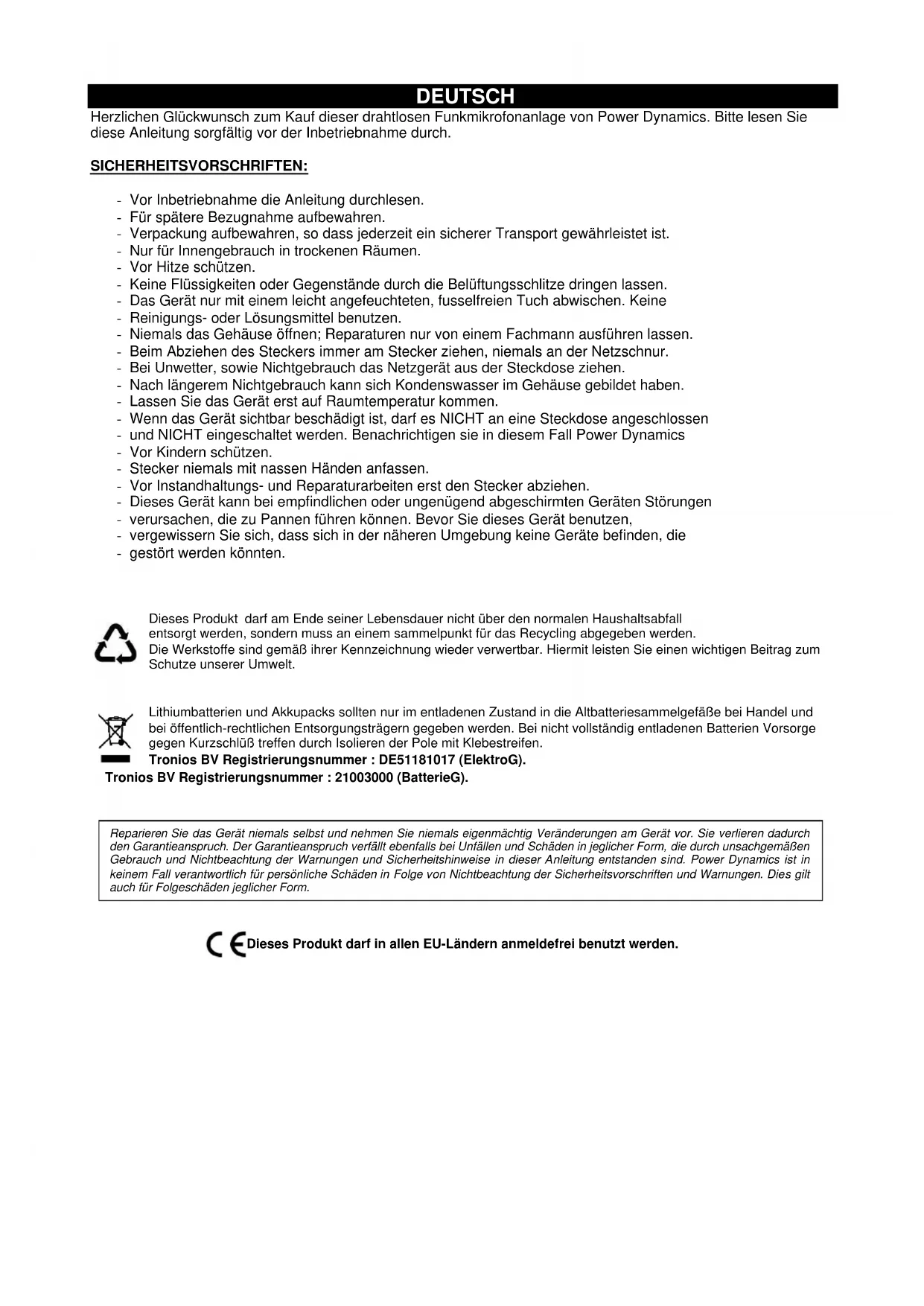

DEUTSCH

Herzlichen Glückwunsch zum Kauf dieser drahtlosen Funkmikrofonanlage von Power Dynamics. Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.

SICHERHEITSVORSCHRIFTEN:

• Vor Inbetriebnahme die Anleitung durchlesen.
• Für spätere Bezugnahme aufbewahren.
• Verpackung aufbewahren, so dass jederzeit ein sicherer Transport gewährleistet ist.
• Nur für Innengebrauch in trockenen Räumen.
• Vor Hitze schützen.
• Keine Flüssigkeiten oder Gegenstände durch die Belüftungsschlitze dringen lassen.
• Das Gerät nur mit einem leicht angefeuchteten, fusselfreien Tuch abwischen. Keine
• Reinigungs- oder Lösungsmittel benutzen.
• Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführen lassen.
• Beim Abziehen des Steckers immer am Stecker ziehen, niemals an der Netzchnur.
• Bei Unwetter, sowie Nichtgebrauch das Netzgerät aus der Steckdose ziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben.
• Lassen Sie das Gerät erst auf Raumtemperatur kommen.
• Wenn das Gerät sichtbar beschädigt ist, darf es NICHT an eine Steckdose angeschlossen
• und NICHT eingeschaltet werden. Benachrichtigen sie in diesem Fall Power Dynamics
• Vor Kindern schützen.
• Stecker niemals mit nassen Händen anfassen.
• Vor Instandhaltungs- und Reparaturarbeiten erst den Stecker abziehen.
• Dieses Gerät kann bei empfindlichen oder ungenügend abgeschirmten Geräten Störungen
• verursachen, die zu Pannen führen können. Bevor Sie dieses Gerät benutzen,
• vergewissern Sie sich, dass sich in der näheren Umgebung keine Geräte befinden, die
• gestört werden könnten.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

€ Dieses Produkt darf in allen EU-Ländern anmeldefrei benutzt werden.

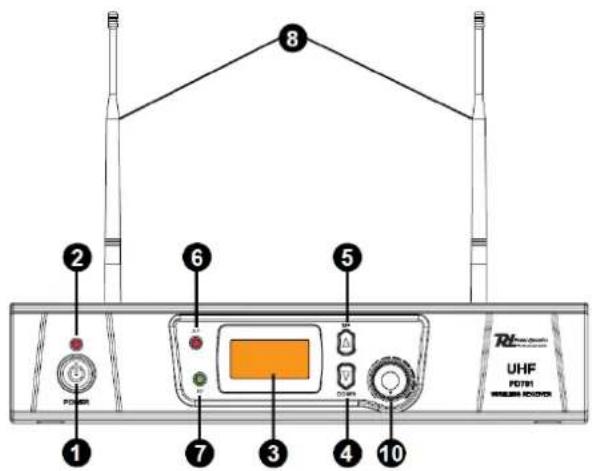

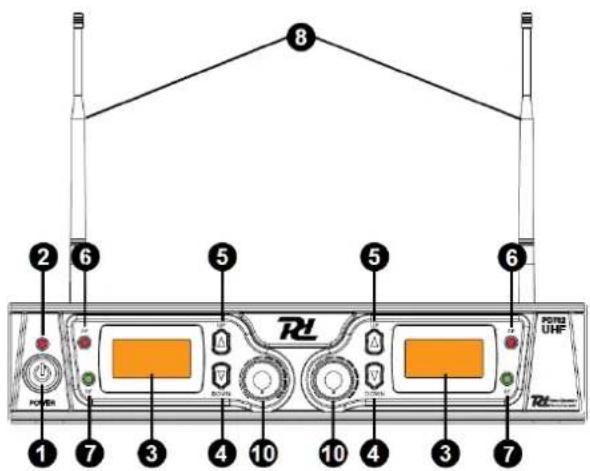

VORDER- UND RÜCKSEITE

179.193 PD781 UHF 1x8Ch einem Hand-Funkmikrofon
179.196 PD782 UHF 2x8Ch zwei Hand-Funkmikrofone

8 2 6 5 UHF POWER 1 7 3 4 10 R1 POWER WELL RIVER

1. Ein/Aus Schalter
2. LED Ein/Aus
3. LCD Schirm Display zeigt Frequenz, Kanal, RF-Signal, Audio-Signal und Antenne-Status an.
4. Nach unten Taste: Legt Kanaldaten.
5. Nach oben Taste: Legt Kanaldaten.
6. AF: AF-Signal Anziege stark oder schwach
7. RF: RF-Signal Anziege stark oder schwach
8. Antenne

ANTENIA-A www.tronios.com Tronios A/C, Antenna-A/Tronios A/C Antenna-A/3.100Ω, The Parameters ● 3.100Ω ● 2.500Ω ● 1.500Ω ● 1.000Ω ● 0.500Ω ● 0.250Ω ● 0.100Ω ● 0.050Ω ● 0.025Ω ● 0.010Ω ● 0.005Ω ● 0.0025Ω ● 0.0010Ω ● 0.0005Ω ● 0.00025Ω ● 0.00010Ω ● 0.00005Ω ● 0.000025Ω ● 0.000010Ω ● 0.000005Ω ● 0.0000025Ω ● 0.0000010Ω ● 0.0000005Ω ● 0.00000025Ω ● 0.00000010Ω ● 0.00000005Ω ● 0.000000025Ω ● 0.000000010Ω ● 0.000000005Ω ● 0.0000000025Ω ● 0.0000000010Ω ● 0.0000000005Ω ● 0.00000000025Ω ● 0.00000000010Ω ● 0.00000000005Ω ● 9 11 12

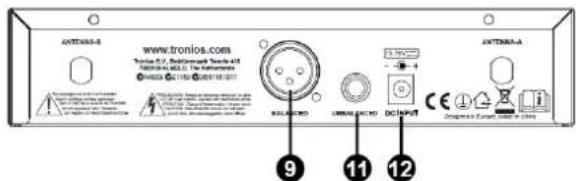

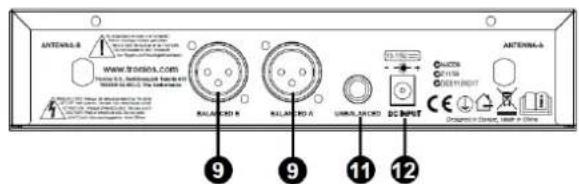

ANTENILA-B www.tronics.com RALLANDO B RALLANDO A UNIC LACKED DC INPUT 9 9 11 12 ANTENILA-A

1. XLR Symmetrischer Ausgänge
2. Lautstärkeregler
3. Ausgangsbuchse für beiden Kanäle
4. 12-15Vdc Eingangsbuchse

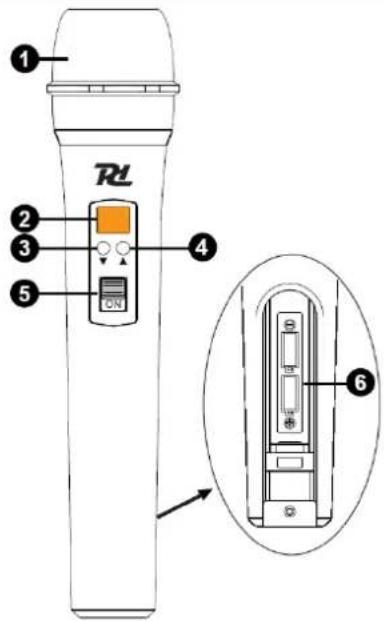

HAND-FUNKMIKROFON (SENDER)

1 2 3 4 5 RL ON 6

1. Korb: Schützt die Patrone und helfen, die Verringerung der Atemgeräusche und Windgeräusche.
2. LCD display
3. Nach unten Taste: Legt Kanaldaten.
4. Nach oben Taste: Legt Kanaldaten.
5. Ein/Aus Schalter
6. Batteriefach, Entfernen Sie die Batterien wenn das System lange Zeit nicht verwendet wird (Auslaufen der Batterien)

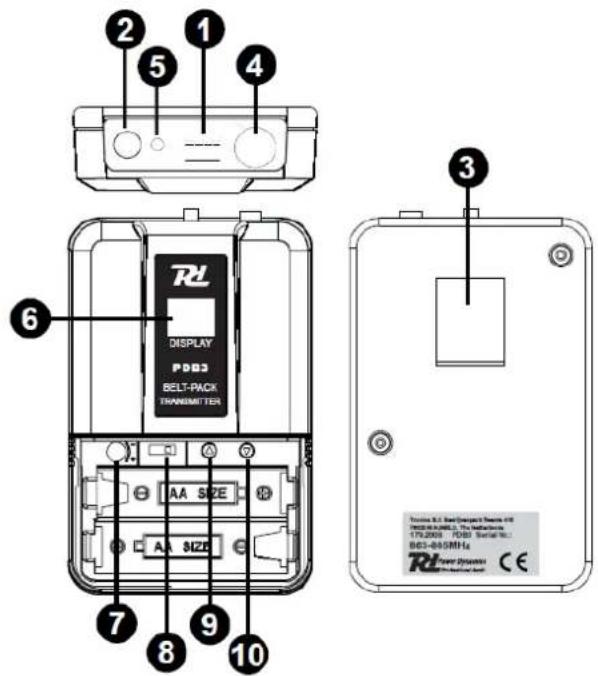

BODYPACK TRANSMITTER (FAKULTATIV)

2 1 4 5 6 DISPLAY PDB3 BELT-PACK TRANSMITTER AA SIZE A SIZE 7 8 9 10 3 Radio Dynamic RBI Power Dynamic TEC

1. Ein/Aus Schalter und Tonstummschaltung
2. Antennen
3. Gürtelclip
4. Eingangsbuchse: geeignet für Lavalier Mikrofone / Headset Mikrofon Systeme.
5. Batterieanzeige: Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln.
6. LCD Schirm Display zeigt Frequenz, Kanal
7. Einstellen der Lautstärke: Stellen Sie die Sender-Audioeingangsverstärkung.
8. Lavalier/Headset Schalter
9. Up Function Button: Sets channel data.
10. Down Function Button: Sets channel data.

Verbinden Sie den Stecker des mitgelieferten Lavalier-Mikrofon in die Anschlussbuchse des Senders (Abbildung unten). Stellen Sie den Sender in Lavalier-System (8).

Verbinden Sie den Stecker des mitgelieferten Headset-Mikrofon in die Anschlussbuchse des Senders (Abbildung unten). Stellen Sie den Sender Arbeitsstatus in Headset-System (8).

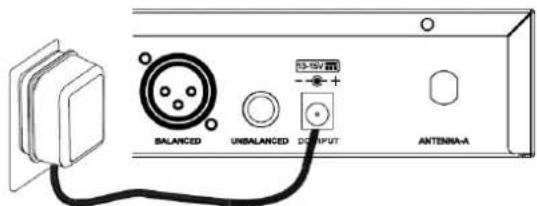

1. Empfängerstromanschluss : Schließen Sie das Netzteil an den Gleichstromanschluss auf der Rückseite des Receivers. Stecken Sie das Netzteil in eine AC230V 50Hz Steckdose.

BALANCED UNBALANCED 13-15V INT OUTPUT ANTENNA-A

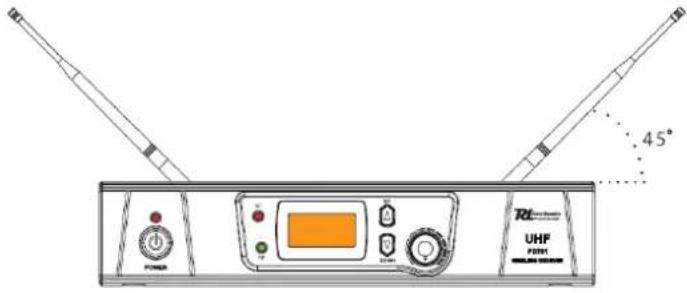

1. Antenne: Halten der Antennenposition in einem 45 ° Winkel von der Vertikalen. Wie unten gezeigt.

45° UHF POWER RE POWER

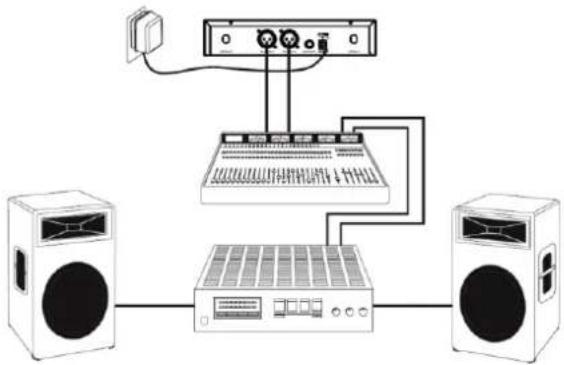

1. Audio-Anschluss: Schließen Sie das Audiokabel von den Audioausgang des Receivers mit dem Eingang des Verstärkers Ausrüstung.

BEDIENUNG:

Schalten Sie das System Aus, drehen Sie die Lautstärke des Empfängers auf ein Minimum und schalten Sie das System wieder ein und die CPU initialisiert, LCD schirm leuchtet und das System kehrt zurück in den Zustand indem es geschlossen wurde!

Wählen Sie die gewünschte Empfänger Frequenz und beobachten Sie den HF-und AF-Signalpegel. Wenn ein Signal erscheint auf dem Display wird eine Störung durch andere Signale oder Rauschen gezeigt. Das System verfügt über eine Mute-Funktion um Rausch zu deaktivieren. Wenn es Störungen gibt durch das zweite Mikrofon, dann müssen Sie für dieses Mikrofon eine andere Frequenz wählen. Wenn das System eingeschaltet ist, überprüfen Sie die Frequenzen des Senders und des Empfängers, wenn sie nicht in der gleichen Frequenz arbeiten ist der Sender nicht an den Empfänger angepasst. Das Display des Empfängers zeigt den Wert des HF-Signals und der Antennen-Status zeigt Antenne A oder B. Stellen Sie die Lautstärke auf die gewünschte Stärke.

Lautstärke Einstellung:

Stellen Sie die Lautstärke des Empfängers in der 12-Uhr-Position (Mittelstellung), drehen Sie die Lautstärke des Verstärkers oder Mischpults auf das gewünschte Niveau. Wenn die Lautstärke des Empfängers zu hoch ist, ertönt ein verzerrtes Signal aus dem Verstärker, ein fehlerhafter Verstärker und / oder Lautsprecher(s) können die Folge sein!

Beste Akustik:

1. Sie sollten immer in der Lage sein die Antenne des Empfängers zu sehen von Ihrem Sender
2. Position gesehen.
3. Der Abstand zwischen Sender und Empfänger muss so klein wie möglich sein.
4. Wenn der Empfänger zwei Antennen hat, sollten sie unter 45° gebracht werden.
5. Halten Sie die Antennen entfernt von metallischen Gegenständen.
6. Die Antennen dürfen sich nicht berühren oder kreuzen.
7. Vor der Verwendung des Systems in der Öffentlichkeit machen Sie einen Test um herauszufinden, wo sich die "dead spots" befinden (Plätze, wo eine schlechte Verbindung mit dem Empfänger stattfindet). Vermeiden Sie diese Plätze während Ihres Auftritts.

FEHLERSUCHE

PROBLEM	ANZEIGE	LÖSUNG
Kein Ton	Red Senderindikator leuchtet nicht	POWER ON/OFF-Schalter auf ON stellen. Stellen Sie sicher, Akku ordnungsgemäß eingesetzt, beobachten Batterie (+ / -). Wenn die Batterie richtig eingelegt ist, ersetzen Sie sie durch neue Batterien.
Kein Ton	Red Senderindikator blinkt.	Schieben Sie den MUTE / ON-Schalter auf ON stellen.
Kein Ton	Red-Empfänger indikator POWER nicht leuchtet.	Stellen Sie sicher, Netzteil richtig in Steckdose und in die DC-Eingangsbuchse angeschlossen ist. Stellen Sie sicher, AC Steckdose und die richtige Spannung.
Kein Ton	Empfänger Signal indikator A/B leuchten.	Drehen Sie den Lautstärkeregler am Empfänger auf. Überprüfen Sie die Verkabelung zwischen dem Empfänger und externe Ton Ausrüstung.
Kein Ton	Empfänger Signal indikator A/B nicht leuchtet. Sender und Empfänger POWER leuchten.	Überprüfen, die Frequenz des Empfängers und des Senders sind die gleichen.Behalten Sie den Sender näher an den Empfänger.
Schallpegel unterscheidet sich von Ebene eines Kabel-Instrument.	Empfänger Signal indikator A/B leuchten.	Veränderung die Einstellung der Sender Verstärkungspegel, Verändert die Lautstärke Achse notwendig werden
Verzerrung nimmt allmählich zu	Empfänger Signal indikator A/B und Sender BATTERIE leuchten.	Neue Batterien ersetzen
Rauschen und / oder anderen hörbaren Funksignale	Empfänger Signal indikator A/B leuchten.	Identifizieren Sie potenzielle Störquellen (andere Funkquellen) und schalten Sie ihn aus oder verwenden Sie eine andere Frequenz.
Kurzzeitiger Tonausfall wann Sender durch das Gebiet bewegt.	Empfänger Signal indikator A/B nicht leuchtet Wenn Tonausfall.	Positionieren Sie den Empfänger ab und führen Sie es einen Lauftest Markieren Sie die "tote" Punkte und bei der Ausführung dieser Bereiche zu vermeiden.

TECHNISCHE DATEN

	PF781	PD782
Ref.nr:	179.193	179.196
Betriebsfrequenz	863-865Mhz	863-865Mhz
Freq Bereich	50Hz-18kHz	50Hz-18kHz
S/R Verhältnis	> 105dB	> 105dB
Klasse	1	1
Spannung	AC220~240V 50Hz	AC220~240V 50Hz
Adapter	13-15V DC / 500mA	13-15V DC / 500mA
Abmessungen pro Einheit	215 x 170 x 50 mm	215 x 170 x 50 mm

	Hand-Funkmikrofon PDM3	Bodypack PDB3
Ref.nr:	179.193H	179.200
Betriebsfrequenz	863-865Mhz	863-865Mhz
Batterien	2x 1.5V AA Battery	2x 1.5V AA Battery
RF ausgang	>10dBm	>10dBm
Klasse	1	1
Abmessungen	238 x 50 x 50 mm	100 x 65 x 30 mm
