MODE D'EMPLOI MX412SEC SHURE

série MX400SE sont des microphones électrostatiques à électret miniatures à col de cygne conçus essentiellement pour le captage de la voix. Leur haute sensibilité et large courbe de réponse permettent de les utiliser pour les enregistrements et la sonorisation de scène. Les micros série MX400SE peuvent être vissés sur un pied ou sur la bride filetée fournie de 5/8 po-27. La sortie du câblage peut aisément être changée du côté au dessous pour le dissimuler. Tous les modèles comportent un préamplificateur en ligne et un câble de 3,66 m (12 pi). Fonctions

• Larges gamme dynamique et réponse en fréquence pour une reproduction précise du son

• Capsules interchangeables offrant un choix de courbes de directivité pour chaque application

• Monture silentbloc assurant une isolation de 20 dB contre le bruit des vibrations de surface

• Bonnette anti-vent en mousse encliquetable

• Filtrage RF MX400 Series Variantes Les microphones MX400 sont disponibles avec des cols de cygne de 305 mm (12 po) ou de 457 mm (18 po).

• Les modèles « S » comportent un bouton de coupure du son et un témoin DEL.

• Les modèles « D » comportent un pied de table avec bouton de coupure du son programmable et témoin DEL ainsi qu’une entrée/sortie logique.

• Les modèles « SE » comportent une bride de montage en surface avec câble à sortie latérale. La courbe de directivité de la capsule incluse est indiquée par le suffixe du numéro de modèle : /C Cardioïde /S Supercardioïde /N Capsule non comprise MX400SE Capsules interchangeables Les microphones Microflex utilisent des capsules inter- changeables qui permettent de choisir la courbe de directivité pour différentes installations. R183 Omnidirectionnelle R184 Supercardioïde R185 Cardioïde Bonnette anti-vent Bonnette anti-vent encliquetable

• Encliqueter dans la gorge se trouvant au-dessous de la capsule.

• Pour la retirer, agrandir l’écartement avec un tournevis ou l’ongle du pouce.

• Assure une protection de 30 dB contre les plosives. Préampli R6 and R4R13 and R16

C11 Filtrage HF Important : les microphones doivent être utilisés avec le préampli RK100PK pour une immunité RF optimale. Gain du préampli Si nécessaire, il est possible de réduire de 12 dB le gain du préam- plificateur. Contacter un centre de réparations Shure agréé pour plus de détails.7 Placement du microphone

• Diriger le microphone vers la source désirée, telle qu’un orateur.

• L’orienter à l’opposé de toute source indésirable, telle qu’un haut-parleur.

• Placer le microphone à moins de 15 à 30 cm (6 à 12 po) de la source sonore désirée.

• Toujours utiliser la bonnette anti-vent fournie ou la bonnette anti-vent en métal proposée en option pour minimaliser les bruits de respiration.

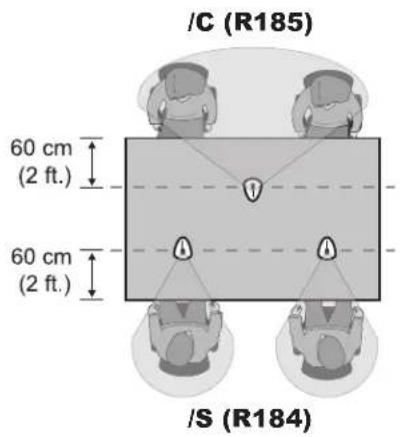

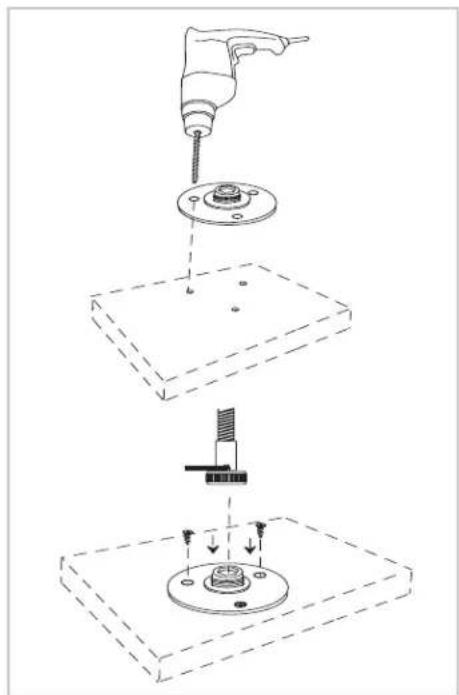

• Lorsque quatre microphones ou plus doivent être ouverts simultanément, l’usage d’une table de mélange automatique, telle que la Shure SCM810 ou SCM410, est recommandé. /C (R185) /S (R184) Installation permanente Changement de la sortie latérale à la sortie par le dessous Ne pas couper le câble à réacheminer, ce qui réduirait l’immunité RF. Monter le microphone en utilisant l’une des mé- thodes suivantes. Bride Insérer la bague de retenue de la bride de mon- tage sur le bas du préampli et la faire glisser vers le haut jusqu’à ce qu’elle affleure le bas de la bride. Appuyer fermement sur la bague pour la mettre en place. Monture silentbloc

1. Percer un trou de 44 mm (1-3/4 po) de di-

amètre dans la surface de montage choisie.

2. En utilisant la monture silent-bloc comme gab-

arit, marquer et percer des trous de guidage pour les vis.

3. Fixer la monture silent-bloc à la surface de

montage avec des vis.

4. Visser le microphone sur l’adaptateur de mon-

ture silent-bloc fourni et insérer l’adaptateur dans la monture silent-bloc.8 Caractéristiques Accessoires fournis Bride 65B8264 Attache (MX202B et MX202WP) 80A476 Monture silentbloc A400SM Bonnette anti-vent en mousse encli- quetable (1 fournie, 4 dans le kit de pièces de rechange) RK412WS Accessoires en option Bonnette anti-vent sphérique en mousse A99WS Bonnette anti-vent verrouillable métallique A412MWS Pièces de rechange Capsule omnidirectionnelle (noire) R183B Capsule supercardioïde (noire) R184B Capsule cardioïde (noire) R185B Préampli en ligne (noir) RK100PK HOMOLOGATION Autorisé à porter la marque CE. Conforme à la di- rective européenne CEM 2004/108/CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les environnements rési- dentiels (E1) et d’industrie légère (E2). La déclaration de conformité peut être obtenue de l’adresse suivante: Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Homologation EMEA Wannenacker Str. 28 D-74078 Heilbronn, Germany Phone: +49 7131 72 14 0 Fax: +49 7131 72 14 14 Email: EMEAsupport@shure.de Type Électrostatique (capsule électret) Réponse en fréquence 50–17000 Hz Courbe de directivité MX412SE/C, MX418SE/C: Cardioïde MX412SE/S, MX418SE/S: Supercardioïde Impédance de sortie NominaleEIA,150Ω(180Ωréelle) Configuration de sortie Symétrique active Sensibilité (à 1 kHz, tension en circuit ouvert) Cardioïde: –35 dBV/Pa (18 mV) Supercardioïde: –34 dBV/Pa (21 mV) 1 Pascal=94 dB SPL SPL maximum (1 kHz avec DHT de 1 %, charge de1kΩ) Cardioïde: 124 dB Supercardioïde: 123 dB Bruit de sortie équivalent (pondéré en A) Cardioïde: 28 dB SPL Supercardioïde: 27 dB SPL Rapport signal/bruit (mesuré à 94 dB SPL à 1 kHz) Cardioïde: 66 dB Supercardioïde: 68 dB Plage dynamique(chargede1kΩà1kHz) 96 dB Rejet en mode commun (10 Hz à 100 kHz) 45 dB minimum Niveau d’écrêtage de sortie du préamplifica- teur (DHT de 1 %) –6 dBV (0,5 V) Polarité Une pression acoustique positive sur le diaphrag- me produit une tension positive sur la broche 2 par rapport à la broche 3 du connecteur XLR de sortie. Câble

Environnement Température de fonctionnement: -18–57 °C (0–135 °F) Température de stockage: -29–74 °C (-20–165 °F) Humidité relative: 0–95 % Alimentation 11–52 V c.c. fantôme, 2,0 mA18
