| ブランド | Shure |
| モデル | MX412SEC |
| 製品タイプ | ミニチュアエレクトレットコンデンサーマイクロホン |
| 周波数特性 | 50–17000 Hz |
| 指向特性 | カーディオイド (/Cモデル) またはスーパーカーディオイド (/Sモデル) |
| 出力インピーダンス | 150 Ω (実効180 Ω) |
| 感度 (1 kHz、無負荷時) | カーディオイド: -35 dBV/Pa (18 mV)、スーパーカーディオイド: -34 dBV/Pa (21 mV) |
| 最大音圧レベル (1 kHz、THD 1%、負荷1 kΩ) | カーディオイド: 124 dB、スーパーカーディオイド: 123 dB |
| 等価ノイズ出力 (A特性) | カーディオイド: 28 dB SPL、スーパーカーディオイド: 27 dB SPL |
| 信号対雑音比 (94 dB SPL、1 kHz) | カーディオイド: 66 dB、スーパーカーディオイド: 68 dB |
| ダイナミックレンジ (負荷1 kΩ、1 kHz) | 96 dB |
| コモンモード除去比 (10 Hz–100 kHz) | 45 dB 以上 |
| プリアンプクリッピングレベル (THD 1%) | -6 dBV (0.5 V) |
| ケーブル | 3.65 m (12 ft) |
| 電源 | ファンタム電源 11–52 V DC |
| 首振りパイプ長 | 305 mm (12 in) または 457 mm (18 in) |
| 主な機能 | 広いダイナミックレンジ、交換可能カプセル、ショックマウント、スナップ式ウインドスクリーン、RFフィルタリング |
| メンテナンス | 柔らかい乾いた布で拭いてください。研磨剤入りの製品は使用しないでください。 |
| 交換部品と修理可能性 | 交換可能カプセル (R183B 無指向性、R184B スーパーカーディオイド、R185B カーディオイド)、インラインRK100PKプリアンプ、ウインドスクリーン (A99WS、A412MWS、RK412WS)。ゲイン調整については、認定Shureサービスセンターにお問い合わせください。 |
| 付属アクセサリ | ショックマウント A400SM、スナップ式フォームウインドスクリーン (キットにより1個または5個)、取り付けブラケット、ケーブルクリップ (MX202B/MX202WP) |
| 動作温度 | -18–57 °C (0–135 °F) |
よくある質問 - MX412SEC SHURE
ユーザーの質問 MX412SEC SHURE
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード マイク 無料でPDF形式で！マニュアルを見つける MX412SEC - SHURE 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 MX412SEC ブランド SHURE.
使用説明書 MX412SEC SHURE

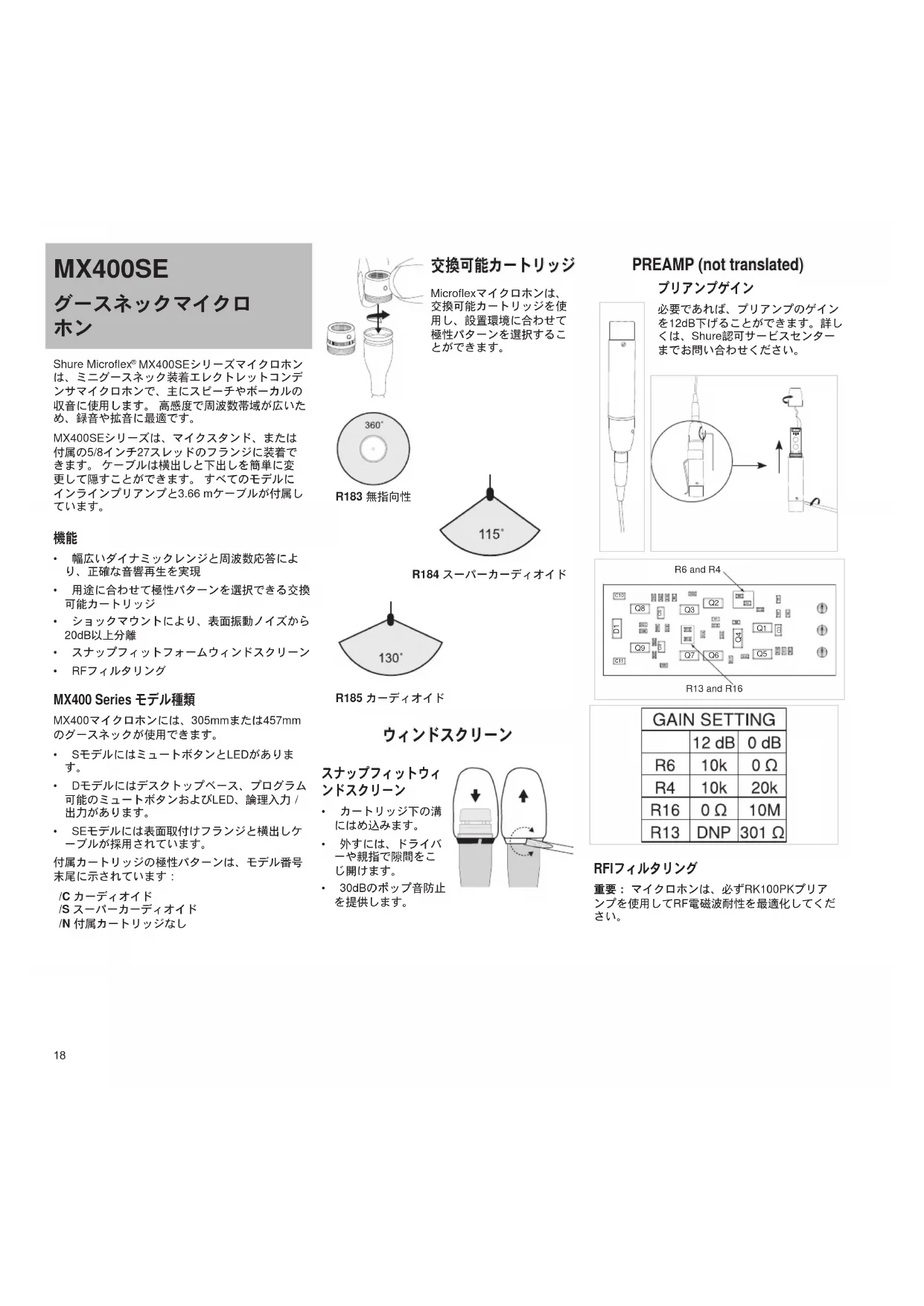

Shure Microflex® MX400SEシリーズマイクロホンは、ミニグースネック装着エレクトレットコンデンサマイクロホンで、主にスピーチやボーカルの収音に使用します。高感度で周波数帯域が広いため、録音や拡音に最適です。
MX400SEシリーズは、マイクスタンド、または付属の5/8インチ27スレッドのフランジに装着できます。ケーブルは横出しと下出しを簡単に変更して隠すことができます。すべてのモデルにインラインプリアンプと3.66 mケーブルが付属しています。
機能
- 幅広いダイナミックレンジと周波数応答により、正確な音響再生を実現
- 用途に合わせて極性パターンを選択できる交換可能カートリッジ
- ショックマウントにより、表面振動ノイズから20dB以上分離
- スナップフィットフォームウィンドスクリーン
- RFフィルタリング
MX400 Series モデル種類
MX400マイクロホンには、305mmまたは457mmのグースネックが使用できます。
- SモデルにはミュートボタンとLEDがあります。
- Dモデルにはデスクトップベース、プログラム可能のミュートボタンおよびLED、論理入力 / 出力があります。
- SEモデルには表面取付けフランジと横出しケーブルが採用されています。
付属カートリッジの極性パターンは、モデル番号末尾に示されています：
/C カーディオイド /S スーパーカーディオイド /N 付属カートリッジなし
Microflexマイクロホンは、交換可能カートリッジを使用し、設置環境に合わせて極性パターンを選択することができます。
R183 無指向性
R184 スーパーカーディオイド
R185 カーディオイド
ウィンドスクリーン
スナップフィットウィンドスクリーン
- カートリッジ下の溝にはめ込みます。
- 外すには、ドライバーや親指で隙間をこじ開けます。
- 30dBのポップ音防止を提供します。

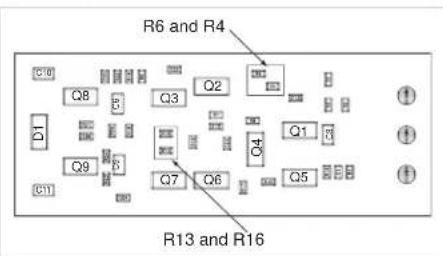

重要：マイクロホンは、必ずRK100PKプリアンプを使用してRF電磁波耐性を最適化してください。
マイクロホンの配置
- マイクロホンを目的の音源（話し手など）に向けます。
- ラウドスピーカー等の不要な音源には向けないようにします。
- マイクロホンを、必要な音源から15～30cmの距離に設置します。
- 付属のウィンドスクリーンまたはオプションの金属製ウィンドスクリーンを必ず使用して、プレスノイズを制御してください。
- 一度に4個以上のマイクロホンを使用する場合は、Shure SCM810またはSCM410などの自動ミキサーを使用するようお勧めします。
常設
横出しから下出しへの変更
ケーブルを切断してルートを変更しないでください。RF電磁波耐性が低下します。
マイクロホンは、次の方法のいずれかで取り付けます。

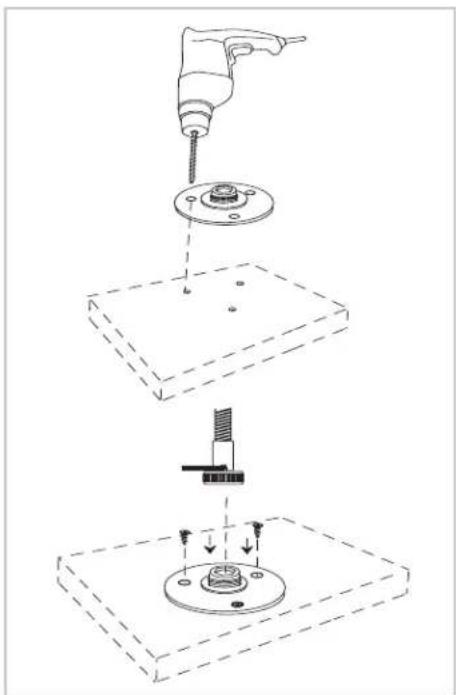

フランジ
プリアンプの下にあるリングを固定している取付フランジを滑らせ、フランジ下と水平になるまでスライドさせます。リングをしっかり押して固定します。
- 直径44mmの穴を、目的の取付面に開けます。
- ショックマウントをテンプレートとして、目安位置に印をつけ、ねじ用の穴を少し開けます。
- ショックマウントをネジで取付面に固定します。
- マイクロホンを付属のショックマウントアダプタに通し、アダプタをショックマウントに挿入します。
コンデンサー型（エレクトレットバイアス方式）
周波数特性
50–17000 Hz
指向特性
MX412SE/C, MX418SE/C: カーディオイド MX412SE/S, MX418SE/S: スーパーカーディオイド
出力インピーダンス
180ΩでEIA定格（150 Ω実効）
出力構成
アクティブバランス
感度 (1 kHz、開回路電圧)
カーディオイド: -35 dBV/Pa (18 mV)
スーパーカーディオイド: -34 dBV/Pa (21 mV) 1 バスカル=94 dB SPL
最大SPL (1 kHz、1% THD、1 kΩ負荷)
カーディオイド: 124dB
スーパーカーディオイド: 123dB
等価出カノイズ (Aウェイト)
カーディオイド: 28 dB SPL
スーパーカーディオイド: 27 dB SPL
S/N比 (94 dB SPL、1 kHzで参照)
カーディオイド: 66dB
スーパーカーディオイド: 68dB
ダイナミックレンジ (1 kΩ負荷、1 kHz) 96dB
同相信号除去比 (10 Hz \~ 100 kHz)
45 dB 以上
プリアンプ出力クリッピングレベル (1% THD) -6 dBV (0.5 V)
極性
ダイヤフラムへの正の圧力により、XLR出力コネクターの3番ピンに対して2番ピンに正電圧が生成されます。
ケーブル
3.65 m (12 ft)
環境条件
使用温度範囲: -18-57 ℃
保存温度: -29-74 ℃
相对湿度: 0–95%
使用電源
11-52 V dc 直流電流、ファンタム電源、2.0 mA
付属アクセサリー
フランジ 65B8264
クランプ (MX202BおよびMX202WP) 80A476
ショックマウント A400SM
スナップフィットフォームウィンド
スクリーン（1個同梱、4個入り交換 RK412WS キット）
オプション・アクセサリー (別売)
フォームボールウィンドスクリーン A99WS
メタルロッキングウィンドスクリーン A412MWS
交换部品
無指向性カートリッジ（黒色） R183B
スーパーカーディオイドカートリッジ (黒色) R184B
カーディオイドカートリッジ（黒色） R185B
インラインプリアンプ（黒色） RK100PK
認証
CEマーキングに適格。欧州EMC指令2004/108/ECに適合。住宅(E1)および軽工業(E2)環境に関し、EN55103-1:1996およびEN55103-2:1996の整合規格に対応。
適合宣言書は以下より入手可能です:
ヨーロッパ認定代理店:
Shure Europe GmbH
ヨーロッパ、中東、アフリカ地区本部：
部門: EMEA承認
Wannenacker Str. 28
