Marca	Shure
Modelo	MX412SEC
Tipo de producto	Micrófono electrostático de electreto miniatura
Respuesta en frecuencia	50–17000 Hz
Directividad	Cardioide (modelo /C) o Supercardioide (modelo /S)
Impedancia de salida	150 Ω (180 Ω real)
Sensibilidad (1 kHz, circuito abierto)	Cardioide: -35 dBV/Pa (18 mV); Supercardioide: -34 dBV/Pa (21 mV)
SPL máximo (1 kHz, DHT 1%, carga 1 kΩ)	Cardioide: 124 dB; Supercardioide: 123 dB
Ruido de salida equivalente (ponderado A)	Cardioide: 28 dB SPL; Supercardioide: 27 dB SPL
Relación señal/ruido (94 dB SPL, 1 kHz)	Cardioide: 66 dB; Supercardioide: 68 dB
Rango dinámico (carga 1 kΩ, 1 kHz)	96 dB
Rechazo en modo común (10 Hz–100 kHz)	45 dB mínimo
Nivel de saturación del preamplificador (DHT 1%)	-6 dBV (0,5 V)
Cable	3,65 m (12 pies)
Alimentación	Alimentación fantasma 11–52 V CC
Longitud del cuello de cisne	305 mm (12 pulgadas) o 457 mm (18 pulgadas)
Funciones principales	Amplio rango dinámico, cápsulas intercambiables, soporte antivibración, pantalla antiviento encajable, filtrado RF
Mantenimiento	Limpiar con un paño suave y seco. No usar productos abrasivos.
Piezas de repuesto y reparabilidad	Cápsulas intercambiables (R183B omnidireccional, R184B supercardioide, R185B cardioide), preamplificador en línea RK100PK, pantallas antiviento (A99WS, A412MWS, RK412WS). Contactar a un centro Shure autorizado para el ajuste de ganancia.
Accesorios incluidos	Soporte antivibración A400SM, pantalla antiviento de espuma encajable (1 o 5 según kit), abrazadera de montaje, sujetador (MX202B/MX202WP)
Temperatura de funcionamiento	-18–57 °C (0–135 °F)

Preguntas frecuentes - MX412SEC SHURE

¿Cómo cambiar la directividad del micrófono?

La directividad depende de la cápsula. El modelo MX412SEC acepta cápsulas intercambiables: atornille la cápsula adecuada (R183B omnidireccional, R184B supercardioide o R185B cardioide) en el cuello de cisne.

¿Cómo instalar el micrófono en una superficie plana?

Utilice la abrazadera de montaje incluida: inserte el anillo de retención en el preamplificador, deslícelo hasta que tope con la abrazadera, luego fije el soporte antivibración a la superficie con tornillos. Luego atornille el micrófono al adaptador.

¿Cómo reducir la ganancia del preamplificador?

La ganancia se puede reducir en 12 dB, pero esta modificación debe ser realizada por un centro de reparaciones Shure autorizado. Contacte al servicio postventa para más detalles.

¿Cómo usar la pantalla antiviento?

Encaje la pantalla antiviento de espuma en la ranura ubicada debajo de la cápsula. Para retirarla, sepárela suavemente con un destornillador. Ofrece una protección de 30 dB contra las plosivas.

¿Cuál es la longitud del cable incluido?

El cable mide 3,65 metros (12 pies). Puede reencaminarse de la salida lateral a la salida inferior sin cortarse (no corte el cable para preservar la inmunidad RF).

¿Qué alimentación necesita el micrófono?

El micrófono requiere una alimentación fantasma de 11 a 52 V CC, proporcionada por una mesa de mezclas o un preamplificador compatible.

¿Cómo orientar el micrófono para una mejor captación de sonido?

Dirija el cuello de cisne hacia la fuente de sonido (orador) y aléjelo de fuentes no deseadas (altavoces). Coloque el micrófono a 15–30 cm (6–12 pulgadas) de la boca.

¿Qué accesorios vienen con el MX412SEC?

El kit incluye: una pantalla antiviento de espuma encajable, un soporte antivibración A400SM, una abrazadera de montaje, un sujetador (MX202B/MX202WP) y el cable de 3,65 m.

¿Cuál es la temperatura de funcionamiento permitida?

El micrófono funciona de -18 a 57 °C (0 a 135 °F) y se puede almacenar de -29 a 74 °C (-20 a 165 °F) con una humedad relativa del 0 al 95 %.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto incluyen las cápsulas intercambiables (R183B, R184B, R185B), el preamplificador en línea RK100PK y las pantallas antiviento (A99WS, A412MWS, RK412WS). Contacte a un distribuidor Shure autorizado o al servicio postventa.

MANUAL DE USUARIO MX412SEC SHURE

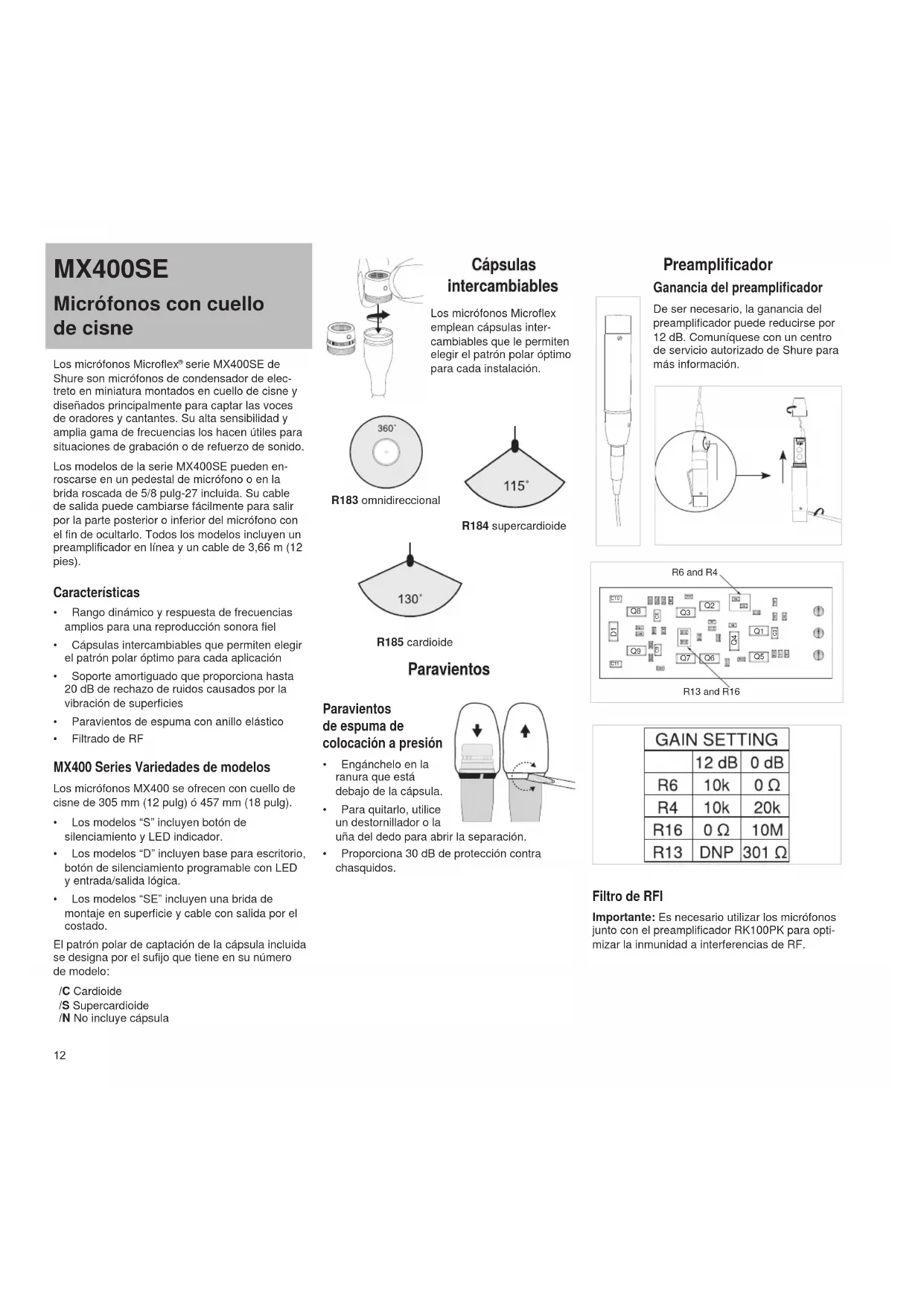

Micrófonos con cuello de cisne

Los micrófonos Microflex® serie MX400SE de Shure son micrófonos de condensador de elec-treto en miniatura montados en cuello de cisne y diseñados principalmente para captar las voces de oradores y cantantes. Su alta sensibilidad y amplia gama de frecuencias los hacen útiles para situaciones de grabación o de refuerzo de sonido.

Los modelos de la serie MX400SE pueden enroscarse en un pedestal de micrófono o en la brida roscada de 5/8 pulg-27 incluida. Su cable de salida puede cambiarse fácilmente para salir por la parte posterior o inferior del micrófono con el fin de ocultarlo. Todos los modelos incluyen un preamplificador en línea y un cable de 3,66 m (12 pies).

Características

• Rango dinámico y respuesta de frecuencias amplios para una reproducción sonora fiel
• Cápsulas intercambiables que permiten elegir el patrón polar óptimo para cada aplicación
• Soporte amortiguado que proporciona hasta 20 dB de rechazo de ruidos causados por la vibración de superficies
  • Paravientos de espuma con anillo elástico
• Filtrado de RF

MX400 Series Variedades de modelos

Los micrófonos MX400 se ofrecen con cuello de cisne de 305 mm (12 pulg) ó 457 mm (18 pulg).

• Los modelos "S" incluyen botón de silenciamiento y LED indicador.
• Los modelos "D" incluyen base para escritorio, botón de silenciamiento programable con LED y entrada/salida lógica.
• Los modelos "SE" incluyen una brida de montaje en superficie y cable con salida por el costado.

El patrón polar de captación de la cápsula incluida se designa por el sufijo que tiene en su número de modelo:

/C Cardioide
/S Supercardioide
/N No incluye cápsula

Los micrófonos Microflex emplean cápsulas intercambiables que le permiten elegir el patrón polar óptimo para cada instalación.

R183 omnidireccional

R184 supercardioide

R185 cardioide

Paravientos

Paravientos de espuma de colocación a presión

• Engánchelo en la ranura que está debajo de la cápsula.
• Para quitarlo, utilice un destornillador o la uña del dedo para ab
• Proporciona 30 dB de protección contra chasquidos.

Preamplificador Financia del preamplificador

De ser necesario, la ganancia del preamplificador puede reducirse por 12 dB. Comuníquese con un centro de servicio autorizado de Shure para más información.

Importante: Es necesario utilizar los micrófonos junto con el preamplificador RK100PK para optimizar la inmunidad a interferencias de RF.

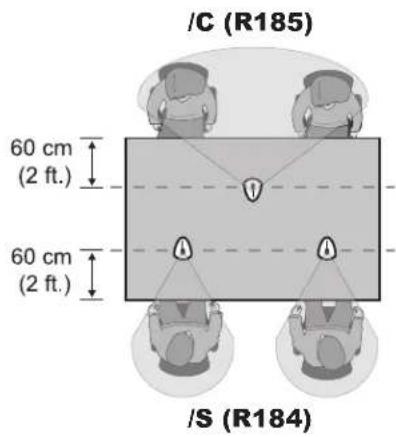

Colocación del micrófono

• Oriente el micrófono hacia la fuente sonora deseada, tal como un conferencista.
• Oriéntelo en sentido opuesto a fuentes no deseadas, tales como un altavoz.
• Coloque el micrófono a una distancia de 15 a 30 cm (6 a 12 pulg) de la fuente sonora deseada.
• Siempre use el paravientos provisto o el paravientos metálico opcional para controlar el ruido causado por el aliento.
• Si cuatro o más micrófonos estarán activos simultáneamente, se recomienda usar una consola mezcladora automática tal como la SCM810 ó la SCM410 de Shure.

Instalación permanente

Cambio de salida lateral del cable a salida inferior

No recorte el cable para cambiar la forma de tenderlo. Esto perjudicará la inmunidad a interferencias de RF.

Monte el micrófono usando uno de los métodos siguientes.

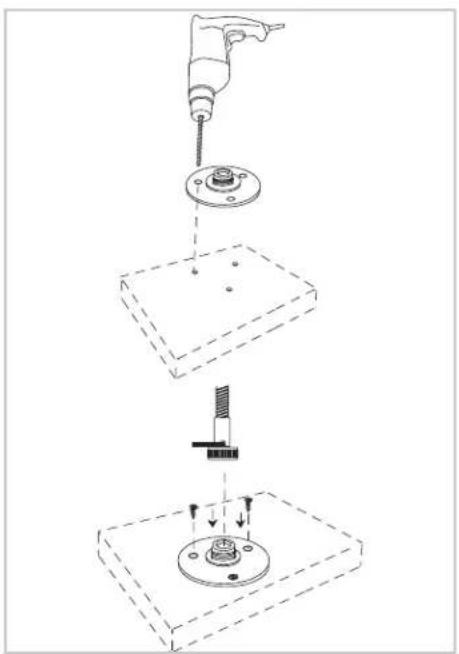

Brida

Coloque el anillo retenedor de la brida de montaje sobre la parte inferior del preamplificador y deslícelo hacia arriba hasta que quede a ras con la parte inferior de la brida. Después coloque el anillo firmemente en su lugar.

1. Taladre un agujero de 44 mm (1-3/4 pulg) de diámetro en la superficie de montaje deseada.
2. Marque y taladre agujeros guía para los tornillos usando el soporte de montaje amortiguado como plantilla.
3. Asegure el soporte amortiguado a la superficie con tornillos.
4. Enrosque el micrófono en el adaptador provisto e inserte el adaptador en el soporte amortiguado.

Especificaciones Accesorios suministrados

Tipo

Respuesta de frecuencia

50–17000 Hz

Patrón polar

Impedancia de salida

Nominal según EIA 150 Ω (180 Ω real)

Configuración de salida

Activa equilibrada

Sensibilidad (a 1 kHz, voltaje de circuito abierto)

Cardioide: -35 dBV/Pa (18 mV)

Supercardioide: -34 dBV/Pa (21 mV)

1 Pascal=94 dB SPL

Nivel de presión acústica (SPL) máx. (1 kHz con 1% THD, carga de 1 kΩ)

Cardioide: 124dB

Supercardioide: 123dB

Ruido equivalente de salida (Ponderación A)

Cardioide: 28 dB SPL

Supercardioide: 27 dB SPL

Relación de señal a ruido (con respecto a 94 dB SPL a 1 kHz)

Cardioide: 66dB

Supercardioide: 68dB

Rango dinámico (1 kΩ de carga a 1 kHz)

96dB

Rechazo en modo común (10 Hz a 100 kHz) 45 dB mínimo

Nivel de limitación de salida del preamplifica-

dor (1% THD)

-6 dBV (0,5 V)

Polaridad

Una presión positiva en el diafragma del micrófono produce un voltaje positivo en la clavija 2 con respecto a la clavija 3 del conector XLR de salida.

Cable

3.65 m (12 ft)

Condiciones ambientales

Temperatura de funcionamiento: -18–57°C (0–135°F)

Temperatura de almacenamiento: -29–74°C (-20–165°F)

Humedad relativa: 0–95%

Requisitos de alimentación

11-52 VCC de alimentación Phantom, 2,0 mA

Accesorios suministrados

Brida 65B8264

Pinza (MX202B y MX202WP) 80A476

Soporte amortiguado A400SM

Paravientos de espuma con anillo

elástico (1 provisto, 4 en juego de repuestos)

RK412WS

Accesorios opcionales

Paravientos de bola de espuma A99WS

Paravientos metálico trabable A412MWS

Repuestos

Cartucho omnidireccional (negro) R183B

Cartucho de supercardioide (negro) R184B

Cartucho de cardioide (negro) R185B

Preamplificador en línea (negro) RK100PK

CERTIFICACIONES

Califica para llevar la marca CE. Cumple con la directiva europea de EMC 2004/108/EC.

Satisface las normas armonizadas EN55103-

1:1996 y EN55103-2:1996 para entornos de uso residencial (E1) e industrial ligero (E2).
