MX412SEC - Mikrofon SHURE - Kostenlose Bedienungsanleitung

Marke	Shure
Modell	MX412SEC
Produkttyp	Miniatur-Elektret-Kondensatormikrofon
Frequenzgang	50–17000 Hz
Richtcharakteristik	Niere (Modell /C) oder Superniere (Modell /S)
Ausgangsimpedanz	150 Ω (180 Ω tatsächlich)
Empfindlichkeit (1 kHz, Leerlauf)	Niere: -35 dBV/Pa (18 mV); Superniere: -34 dBV/Pa (21 mV)
Maximaler Schalldruckpegel (1 kHz, 1% Klirrfaktor, Last 1 kΩ)	Niere: 124 dB; Superniere: 123 dB
Äquivalenter Eigenrauschpegel (A-bewertet)	Niere: 28 dB SPL; Superniere: 27 dB SPL
Signal-Rausch-Abstand (94 dB SPL, 1 kHz)	Niere: 66 dB; Superniere: 68 dB
Dynamikbereich (Last 1 kΩ, 1 kHz)	96 dB
Gleichtaktunterdrückung (10 Hz–100 kHz)	45 dB Minimum
Vorverstärker-Aussteuerungsgrenze (1% Klirrfaktor)	-6 dBV (0,5 V)
Kabel	3,65 m (12 Fuß)
Stromversorgung	Phantomspeisung 11–52 V Gleichspannung
Länge des Schwanenhalses	305 mm (12 Zoll) oder 457 mm (18 Zoll)
Hauptmerkmale	Großer Dynamikbereich, austauschbare Kapseln, Silentbloc-Halterung, einrastbarer Windschutz, RF-Filterung
Wartung	Mit einem weichen, trockenen Tuch abwischen. Keine scheuernden Reinigungsmittel verwenden.
Ersatzteile und Reparierbarkeit	Austauschbare Kapseln (R183B Kugel, R184B Superniere, R185B Niere), Inline-Vorverstärker RK100PK, Windschutze (A99WS, A412MWS, RK412WS). Wenden Sie sich für die Verstärkungseinstellung an ein autorisiertes Shure-Servicecenter.
Mitgeliefertes Zubehör	Silentbloc-Halterung A400SM, einrastbarer Schaumstoff-Windschutz (1 oder 5 je nach Kit), Montagebrücke, Kabelbinder (MX202B/MX202WP)
Betriebstemperatur	-18–57 °C (0–135 °F)

Häufig gestellte Fragen - MX412SEC SHURE

Wie ändere ich die Richtcharakteristik des Mikrofons?

Die Richtcharakteristik hängt von der Kapsel ab. Das Modell MX412SEC akzeptiert austauschbare Kapseln: Schrauben Sie die entsprechende Kapsel (R183B Kugel, R184B Superniere oder R185B Niere) auf den Schwanenhals.

Wie installiere ich das Mikrofon auf einer ebenen Fläche?

Verwenden Sie die mitgelieferte Montagebrücke: Setzen Sie den Haltering auf den Vorverstärker, schieben Sie ihn bündig zur Brücke, und befestigen Sie die Silentbloc-Halterung mit Schrauben an der Oberfläche. Schrauben Sie dann das Mikrofon auf den Adapter.

Wie reduziere ich die Verstärkung des Vorverstärkers?

Die Verstärkung kann um 12 dB reduziert werden, aber diese Änderung muss von einem autorisierten Shure-Reparaturzentrum durchgeführt werden. Kontaktieren Sie den Kundendienst für weitere Details.

Wie verwende ich den Windschutz?

Rasten Sie den Schaumstoff-Windschutz in die Nut unter der Kapsel ein. Zum Entfernen hebeln Sie ihn vorsichtig mit einem Schraubendreher heraus. Er bietet einen 30 dB Schutz gegen Plosivlaute.

Wie lang ist das mitgelieferte Kabel?

Das Kabel ist 3,65 Meter (12 Fuß) lang. Es kann von der seitlichen Aussparung zur unteren Aussparung umgeleitet werden, ohne es zu durchtrennen (nicht das Kabel durchschneiden, um die RF-Immunität zu erhalten).

Welche Stromversorgung wird für das Mikrofon benötigt?

Das Mikrofon benötigt eine Phantomspeisung von 11 bis 52 V Gleichspannung, die von einem Mischpult oder einem kompatiblen Vorverstärker bereitgestellt wird.

Wie richtet man das Mikrofon für eine bessere Klangaufnahme aus?

Richten Sie den Schwanenhals auf die Schallquelle (Sprecher) und weg von unerwünschten Quellen (Lautsprecher). Platzieren Sie das Mikrofon 15–30 cm (6–12 Zoll) vom Mund entfernt.

Welches Zubehör wird mit dem MX412SEC mitgeliefert?

Das Kit enthält: einen einrastbaren Schaumstoff-Windschutz, eine Silentbloc-Halterung A400SM, eine Montagebrücke, einen Kabelbinder (MX202B/MX202WP) und das 3,65 m Kabel.

Was ist die zulässige Betriebstemperatur?

Das Mikrofon arbeitet bei -18 bis 57 °C (0 bis 135 °F) und kann bei -29 bis 74 °C (-20 bis 165 °F) mit einer relativen Luftfeuchtigkeit von 0 bis 95 % gelagert werden.

Wo finde ich Ersatzteile?

Die Ersatzteile umfassen die austauschbaren Kapseln (R183B, R184B, R185B), den Inline-Vorverstärker RK100PK und die Windschutze (A99WS, A412MWS, RK412WS). Wenden Sie sich an einen autorisierten Shure-Händler oder den Kundendienst.

BEDIENUNGSANLEITUNG MX412SEC SHURE

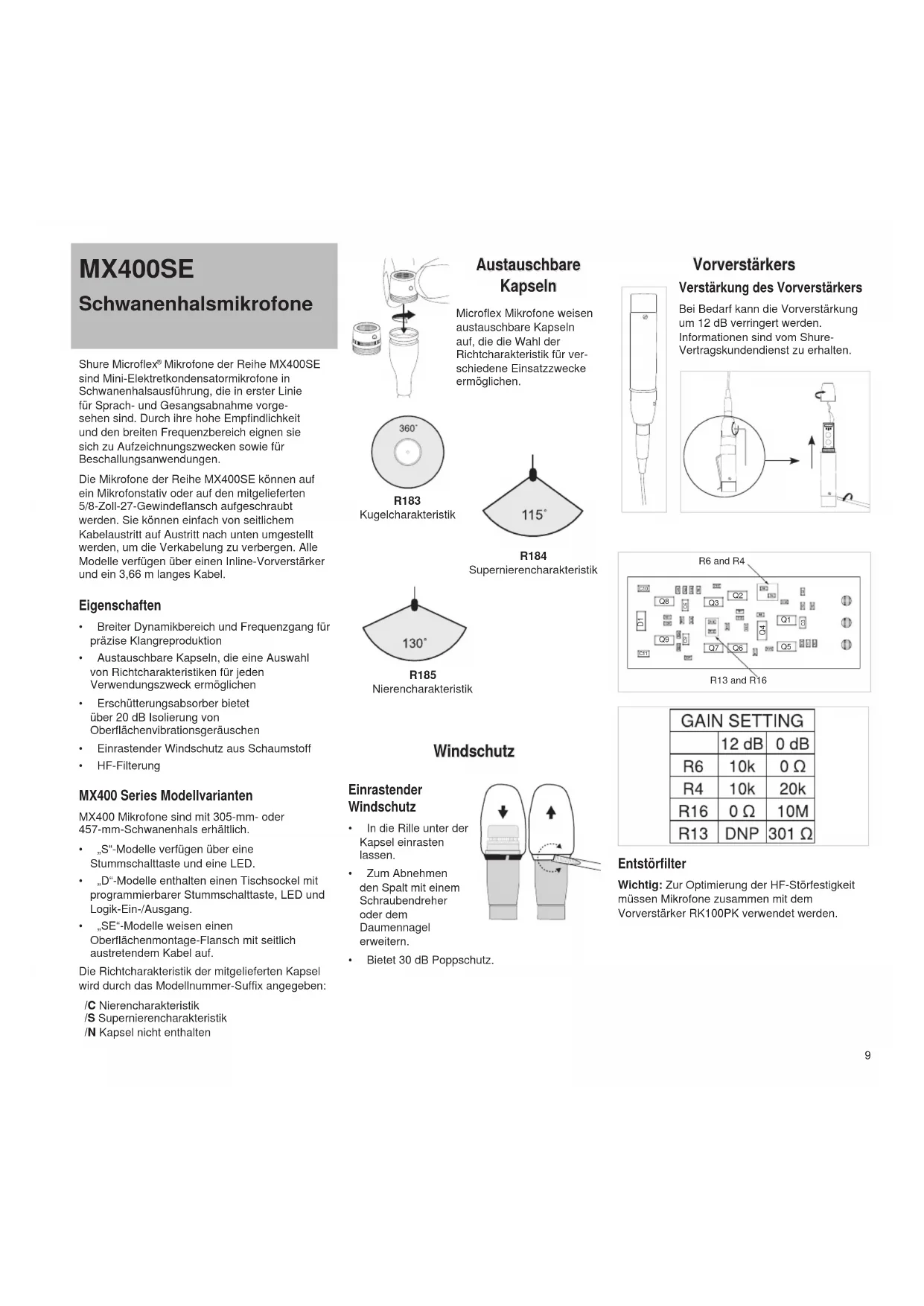

Shure Microflex ^19 Mikrofone der Reihe MX400SE sind Mini-Elektretkondensatormikrofone in Schwanenhalsausführung, die in erster Linie für Sprach- und Gesangsabnahme vorgesehen sind. Durch ihre hohe Empfindlichkeit und den breiten Frequenzbereich eignen sie sich zu Aufzeichnungszwecken sowie für Beschallungsanwendungen.

Die Mikrofone der Reihe MX400SE können auf ein Mikrofonstativ oder auf den mitgelieferten 5/8-Zoll-27-Gewindeflansch aufgeschraubt werden. Sie können einfach von seitlichem Kabelaustritt auf Austritt nach unten umgestellt werden, um die Verkabelung zu verbergen. Alle Modelle verfügen über einen Inline-Vorverstärker und ein 3,66 m langes Kabel.

Eigenschaften

• Breiter Dynamikbereich und Frequenzgang für präzise Klangreproduktion
• Austauschbare Kapseln, die eine Auswahl von Richtcharakteristiken für jeden Verwendungszweck ermöglichen
• Erschütterungsabsorber bietet über 20 dB Isolierung von Oberflächenvibrationsgeräuschen
  • Einrastender Windschutz aus Schaumstoff
• HF-Filterung

MX400 Series Modellvarianten

MX400 Mikrofone sind mit 305-mm- oder 457-mm-Schwanenhals erhältlich.

• „S“-Modelle verfügen über eine Stummschalttaste und eine LED.
• „D“-Modelle enthalten einen Tischsockel mit programmierbarer Stummschalttaste, LED und Logik-Ein-/Ausgang.
• „SE“-Modelle weisen einen Oberflächenmontage-Flansch mit seitlich austretendem Kabel auf.

Die Richtcharakteristik der mitgelieferten Kapsel wird durch das Modellnummer-Suffix angegeben:

/C Nierencharakteristik /S Supernierencharakteristik /N Kapsel nicht enthalten

Austauschbare Kapseln

Microflex Mikrofone weisen austauschbare Kapseln auf, die die Wahl der Richtcharakteristik für verschiedene Einsatzzwecke ermöglichen.

R184 Supernierencharakteristik

R185 Nierencharakteristik

Windschutz

Einrastender Windschutz

• In die Rille unter der Kapsel einrasten lassen.
- Zum Abnehmen den Spalt mit einem Schraubendreher oder dem Daumennagel erweitern.
• Bietet 30 dB Poppschutz.

Vorverstärkers Verstärkung des Vorverstärkers

Bei Bedarf kann die Vorverstärkung um 12 dB verringert werden. Informationen sind vom Shure-Vertragskundendienst zu erhalten.

Wichtig: Zur Optimierung der HF-Störfestigkeit müssen Mikrofone zusammen mit dem Vorverstärker RK100PK verwendet werden.

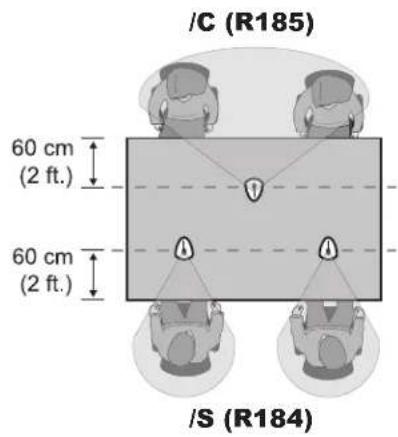

Mikrofonaufstellung

• Das Mikrofon auf die vorgesehene Klangquelle, beispielsweise den Vortragenden, richten.
- Es sollte weg von unerwünschten Klangquellen, wie beispielsweise Lautsprechern, weisen.
• Das Mikrofon in 15 bis 30 cm Entfernung von der gewünschten Klangquelle anordnen.
- Stets den mitgelieferten Windschutz oder den Metall-Windschutz (Sonderzubehör) benutzen, um Atemgeräusche zu unterdrücken.
- Wenn vier oder mehr Mikrofone gleichzeitig zum Einsatz kommen, wird die Verwendung einer automatischen Mischstufe, z. B. Shure SCM810 oder SCM410, empfohlen.

Dauerhafte Anbringung

Umbau von seitlichem Kabelaustritt zu Austritt an der Unterseite

Das Kabel zum Neuverlegen nicht durchtrennen. Dadurch würde die HF-Störfestigkeit beeinträchtigt.

Das Mikrofon mit einer der folgenden Methoden anbringen.

Flansch

Den Sicherungsring des Befestigungsfflansches über die Unterseite des Vorverstärkers und nach oben schieben, bis er fluchtgerecht zur Unterseite des Flansches liegt. Danach den Ring fest andrücken.

Erschütterungsabsorber

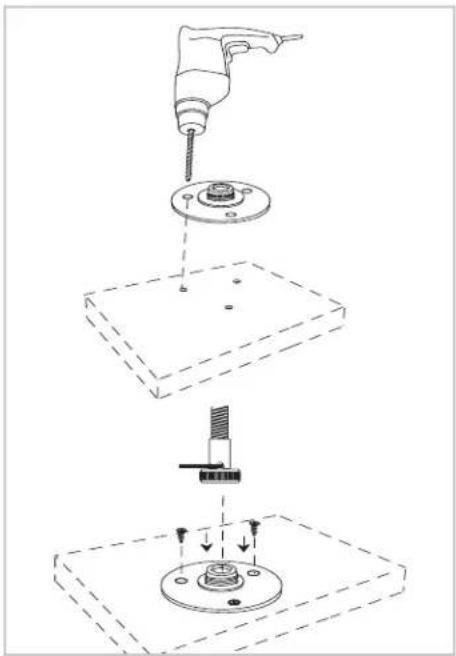

1. Ein Loch mit 44 mm Durchmesser in die vorgesehene Montagefläche bohren.
2. Schraubenlöcher anzeichnen und bohren, wobei der Erschütterungsabsorber als Schablone verwendet wird.
3. Den Erschütterungsabsorber mit Schrauben an der Montagefläche befestigen.
4. Das Mikrofon in den mitgelieferten Erschütterungsabsorber-Adapter schrauben und den Adapter in den Erschütterungsabsorber stecken.

Technische Daten Mitgeliefertes Zubehör

Mitgeliefertes Zubehör

Type (Typ)

Kondensatormikrofon (Elektret)

Frequenzgang

50–17000 Hz

Richtcharakteristik

EIA-Nennwert: 150 Ω (180 Ω Ist-Wert)

Ausgangskonfiguration

Aktiv symmetrisch

Empfindlichkeit (bei 1 kHz, Leerlaufspannung)

Niere: -35 dBV/Pa (18 mV)

Superniere: -34 dBV/Pa (21 mV)

1 Pascal=94 dB Schalldruckpegel

Maximaler Schalldruckpegel (1 kHz bei 1 %

Gesamtkirrfaktor, 1 kΩLast)

Niere: 124 dB

Superniere: 123 dB

Äquivalenzausgangsrauschen (mit

A-Gewichtung)

Niere: 28 dB Schalldruckpegel

Superniere: 27 dB Schalldruckpegel

Signalrauschabstand (bezogen auf 94 dB

Schalldruckpegel bei 1 kHz)

Niere: 66 dB

Superniere: 68 dB

Dynamikbereich (1 kΩ Last bei 1 kHz) 96 dB

Gleichtaktunterdrückung (mindestens 10 Hz bis 100 kHz)

45 dB Minimum

Vorverstärkerausgang-Begrenzungspegel (1% THD)

-6 dBV (0,5 V)

Polarität

Positiver Schalldruck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3 des XLR-Ausgangs.

Kabel

3.65 m (12 ft)

Temperaturbereich

Betriebstemperatur: -18–57 °C

Lagerungstemperatur: -29–74 °C

Relative Feuchtigkeit: 0–95%

Versorgungsspannungen

Klemme (MX202B und MX202WP) 80A476

Erschütterungsabsorber A400SM

Einrastender Schaumstoff-

Windschutz (1 mitgeliefert, 4 in

Ersatzpackung)

RK412WS

Sonderzubehör

Schaumstoff-Kugelwindschutz A99WS

Einrastender Metall-Windschutz A412MWS

Ersatzteile

Kugelcharakteristikkapsel (Schwarz) R183B

Supernierenkapsel (Schwarz) R184B

Supernierenkapsel (Schwarz) R185B

In-Line-Vorverstärker (schwarz) RK100PK

ZERTIFIZIERUNG

Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG. Entspricht den Anforderungen der harmonisierten Normen EN55103-1:1996 und EN55103-2:1996 für Wohngebiete (E1) und Leichtindustriegebiete (E2).

Die Konformitätserklärung ist über die unten stehende Adresse erhältlich:

Bevollmächtigter Vertreter in Europa:

Shure Europe GmbH

Abteilung: EMEA-Zulassung

Wannenacker Str. 28
