PHE 250 - Échangeur de chaleur A.O. Smith - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Échangeur de chaleur à plaques
Marque	A.O. Smith
Modèle	PHE 250
Hauteur totale	337 mm
Largeur	127 mm
Profondeur	181 mm
Poids à vide	13,5 kg
Capacité thermique	250 kW
Débit primaire	10,77 m³/h
Débit secondaire	4,31 m³/h
Pression de fonctionnement max.	25 bar
Température de fonctionnement min.	0 °C
Température de fonctionnement max.	120 °C
Perte de pression max. autorisée	50 kPa
Matériau des plaques	Acier inoxydable AISI 316 L
Matériau de soudage	Cuivre
Raccordements	G1" (primaire et secondaire)
Garantie	2 ans
Utilisation	Échange de chaleur entre deux circuits liquides
Installation	Par un technicien agréé
Entretien	Vérifier périodiquement les raccordements et nettoyer les plaques si nécessaire
Sécurité	Ne pas dépasser les limites de pression (25 bar) et température (120 °C)
Réparabilité	Plaques et joints remplaçables

FOIRE AUX QUESTIONS - PHE 250 A.O. Smith

Comment installer l'échangeur de chaleur PHE 250 ?

L'installation doit être réalisée par un technicien agréé. Suivez les schémas d'installation fournis en annexe. Assurez-vous que les raccordements sont conformes (G1") et que la pression et la température ne dépassent pas les limites (25 bar, 120 °C).

Quel entretien est nécessaire ?

Vérifiez périodiquement l'étanchéité des raccordements et la propreté des plaques. En cas d'encrassement, démontez et nettoyez les plaques avec un détergent doux. Remplacez les joints si nécessaire.

Quelle est la garantie ?

L'appareil bénéficie d'une garantie de 2 ans à compter de la date d'achat.

Puis-je utiliser l'échangeur pour refroidir un liquide ?

Oui, l'échangeur de chaleur à plaques peut être utilisé pour refroidir un liquide en lui retirant de la chaleur. Il est conçu pour l'échange thermique dans les deux sens.

Quels sont les fluides compatibles ?

L'échangeur est compatible avec l'eau et les liquides non agressifs. La concentration maximale de chlore est de 50 mg/kg à 80 °C. Pour d'autres fluides, consultez le fabricant.

Comment nettoyer les plaques ?

Démontez l'échangeur avec précaution. Nettoyez les plaques avec une brosse douce et un détergent non abrasif. Rincez abondamment à l'eau claire. Ne pas utiliser de produits chimiques agressifs.

Quelles sont les dimensions exactes du PHE 250 ?

Hauteur totale : 337 mm, largeur : 127 mm, profondeur : 181 mm. Hauteur entre raccordements : 281 mm, largeur entre raccordements : 73 mm.

Quel est le poids de l'échangeur ?

Le poids à vide est de 13,5 kg.

Quelle est la perte de pression maximale autorisée ?

La perte de pression maximale autorisée est de 50 kPa. Les pertes de pression typiques sont de 46,2 kPa pour le circuit primaire et 7,8 kPa pour le secondaire.

Où trouver des pièces de rechange ?

Les pièces de rechange, notamment les plaques et les joints, sont disponibles auprès de votre revendeur ou du service après-vente A.O. Smith. Référez-vous au manuel pour les numéros de pièces.

MODE D'EMPLOI PHE 250 A.O. Smith

FR - Échangeur de Chaleur à Plaques

ALGEMEEN

Veuillez dire ces instructions d'installation avant d'installer l'appareil. L'installation et la première mise en fonctionnement sont à réaliser par un technicien-installateur agreeé. L'échangeur de chaleur à plaques sert à l'échange de chaleur. Il permet de rechauffer à l'aide de liquides chauds ou froids. Il permet aussi de refroidir un liquide, en lui retardant de la chaleur.

L'échangeur de chaleur à plaques bénéficiaie d'une garantie de 2 ans au départ de la date d'achet.

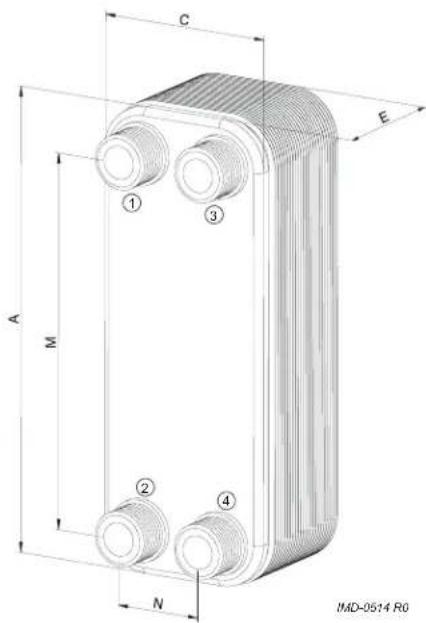

DIMENSIONS

Dimen-sion	Description	Unité	PHE50	PHE75	PHE100	PHE150	PHE175	PHE225	PHE250	PHE275
A	Hauteur totale	mm	337	337	337	337	337	337	337	337
E	Profondeur mm	61		71	85		109	133	157	181
C	Largeur mm	127	127	127	127	127	127	127	127
M	Hauteur entre les	raccordements	mm		281	281	281	281	281	281
N	Largeur entre les	raccordements	mm	73	73	73	73	73	73	73
1/2	Raccordement à l'eau premier		G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"
3/4	Raccordement à l'eau second		G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"

SPECIFICATIONS TECHNIQUES

Description		Unité	PHE50	PHE75	PHE100	PHE150	PHE175	PHE225	PHE250	PHE275
Capacité kW 50			75	100	150	175	225	250	275
Nombre de plaques					20	24	30	40	50	60
Température système premier	°C	80	60	80	60	80	60	80	60	80
Température système second	°C	10	60	10	60	10	60	10	60	10
Débit système premier m	3/h	2.15	3.23	4.31	6.46	7.53	9.69	10.77	11.85
Débit système second	m³/h	0.86	1.29	1.72	2.58	3.01	3.87	4.31	4.74
Perte de pression système premier	kPa	22.7	33.7	37.3	46.4	41.3	48.6	46.2	25.2
Perte de pression système second	kPa	3.3	5.2	5.9	7.6	6.9	8.2	7.8	7.6
Perte de pression maximaile	maximale	autorisée	kPa	50	50	50	50	50	50
Pression de fonctionnement	maximale	bar	25	25	25	25	25	25	25
Température de fonctionnement minimale	°C	0	0	0	0	0	0	0	0
Température de fonctionnement maximal	°C	120	120	120	120	120	120	120	120
Matériau des plaques		AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L
Matériau de soudage		cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre
Poids à vide	kg	5	5.7	6.7	8.4	10.1	11.8	13.5	15.2
Concentration maximale de chlore(àj 80°C)	mg/kg	50	50	50	50	50	50	50	50
Hauteur du pack d'isolement	mm	395	395	395	395	395	395	395	395
Largeur du pack d'isolement	mm	175	175	175	175	175	175	175	175
Profondeur du pack d'isolement	mm	125	125	170	170	215	215	265	265

EXAMPLES DES SCHEMAS D'INSTALLATION

Voir annexe 1

BIJLAGE 1 - INSTALLATIONSCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXAMPLES DES SCHEMAS D'INSTALLATION

Platenwarmtewisselaar met 1 Voorraadvat Plate heat exchanger with 1 storage tank Echangeur de chaleur a plaques avec unallon stockage

Platenwarmtewisselaar / Plate Heat Exchanger / Échangeur de Chaleur à Plaques

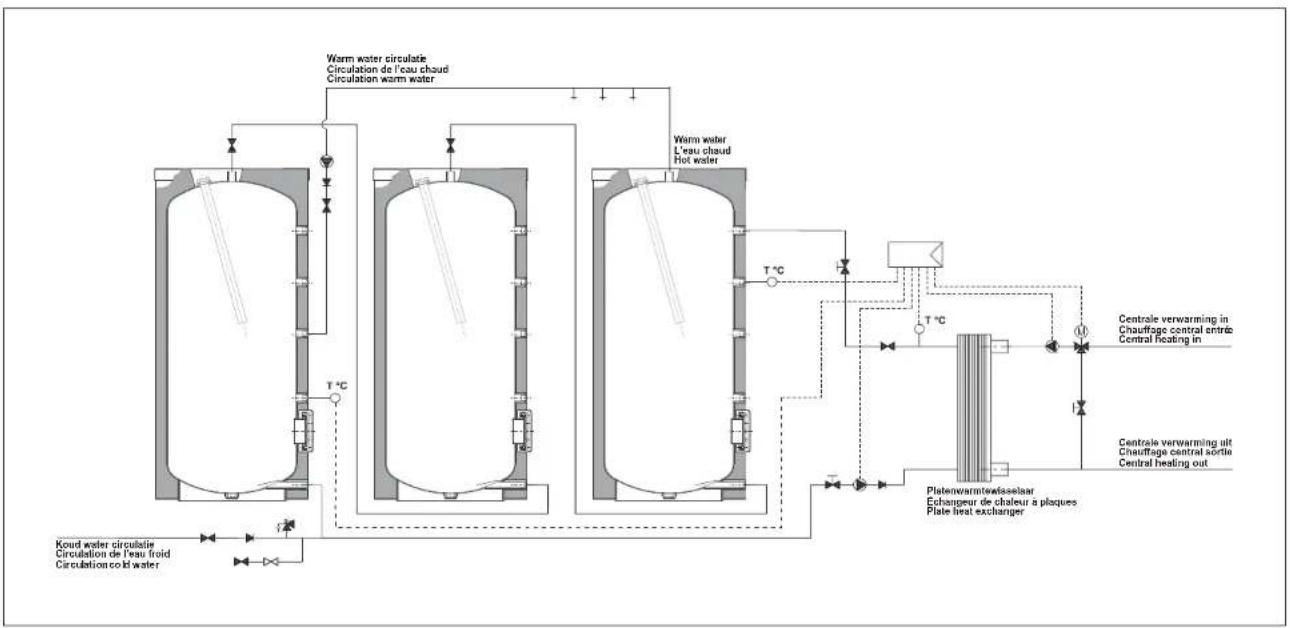

Echangeur de chaleur a plaques avec trois ballons stockage
