| Type de produit | Interrupteur encastrable pour maison intelligente |
| Marque | RWE |
| Modèle | 10267407 |
| Alimentation | 230 V / 50 Hz |
| Consommation en veille | 1 W |
| Fréquence radio | 868,3 MHz |
| Puissance max. à l'émission | 10 mW |
| Puissance de coupure max. | 1000 W (charge ohmique) |
| Charge minimale | 10 W |
| Courant minimal | 40 mA |
| Relais | Contact à permutation, 5 A charge ohmique |
| Indice de protection | IP20 |
| Classe de protection | II |
| Température ambiante | +5 °C à +35 °C |
| Dimensions (L x H x P) | 71 x 71 x 37 mm |
| Poids | 43 g |
| Fonctions principales | Allumage/extinction de lampes et luminaires variables ; commande par émetteur mural, télécommande, logiciel SmartHome ou centrale ; commutation manuelle possible |
| Type de commutation | Simple, va-et-vient, croisement |
| Installation | Réservée à un électricien certifié ; respect des normes DIN 49073-1 et des 5 règles de sécurité |
| Entretien et nettoyage | Aucun entretien ; ne pas ouvrir ; nettoyer avec un chiffon sec si nécessaire |
| Sécurité | Déconnecter le disjoncteur avant installation ; ne pas dépasser la puissance nominale ; usage intérieur uniquement |
| Pièces détachées et réparabilité | Aucune pièce interchangeable par l'utilisateur ; contacter le SAV en cas de défaut |
| Informations générales | Conforme à la directive 1999/5/CE ; élimination conforme DEEE |
FOIRE AUX QUESTIONS - 10267407 RWE
Questions des utilisateurs sur 10267407 RWE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice 10267407 - RWE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 10267407 de la marque RWE.
MODE D'EMPLOI 10267407 RWE

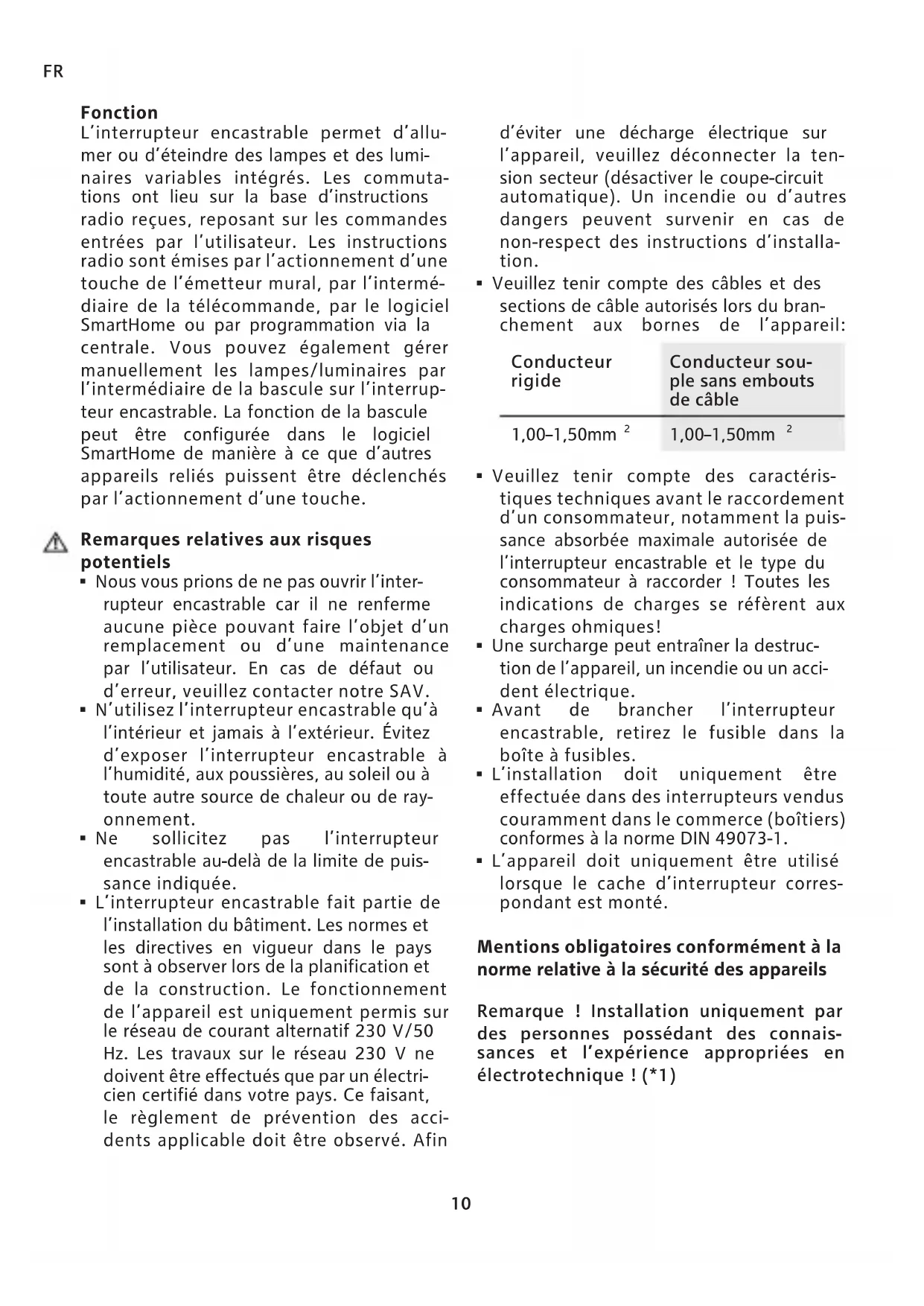

FR Interrupteur encastrable Page 10
L'interrupteur encastrable permet d'allumer ou d'éteindre des lampes et des luminaires variables intégrés. Les commutations ont lieu sur la base d'instructions radio reçues, reposant sur les commandes entées par l'utilisateur. Les instructions radio sont émises par l'actionnement d'une touche de l'émetteur mural, par l'intémediaire de la télécommande, par le logiciel SmartHome ou par programmation via la centrale. Vous pouvez égalementGER manuellement les lampes/luminaires par l'intémediaire de la bascule sur l'interrupteur encastrable. La fonction de la bascule peut être configurée dans le logiciel SmartHome de manière à ce que d'autres apparueils reliés puissant être déclenchés par l'actionnement d'une touche.
Remarques relatives aux risques potentiels
- Nous vous prions de ne pas ouvrir l'interrupteur encasable car il ne renferme aucune piece pouvant faire l'objet d'un remplacement ou d'une maintenance par l'utilisateur. En cas de défaut ou d'erreur, veuillez contacter notre SAV.
- N'utilisez l'interrupteur encastrable qu'à l'intérieur et jamais à l'extérieur. Évitez d'exposer l'interrupteur encastrable à l'humidité, aux poussières, au soleil ou à toute autre source de chaleur ou de rayonnement.
- Ne sollicitez pas l'interrupteur encastrable au-delà de la limite de puissance indiquée.
- L'interrupteur encasable fait partie de l'installation du bathtub. Les normes et les directives en vigueur dans le pays sont à observer lors de la planification et de la construction. Le fonctionnement de l'appareil est uniquement permitted sur le réseau de courant alternatif 230 V/50 Hz. Les travaux sur le réseau 230 V ne doivent être effectués que par un électricien certifié dans votre pays. Ce faisant, le règlement de prévention des accidents applicable doit être observé. Afin
d'éviter une décharge électrique sur l'appareil, veuillez déconnecter la tension secteur (déactiver le coupe-circuit automatique). Un incendie ou d'autres dangers peuvent survenir en cas de non-respect des instructions d'installation.
- Veuillez tener compte des cables et des sections de cable autorisés lors du branchement aux bornes de l'appareil:
Conducteur rigide
Conducteur couple sans embouts de cable
1,00-1,50mm
1,00-1,50mm
- Veuillez tenir compte des caractéristiques techniques avant le raccordement d'un consommateur, notamment la puissance absorbée maximale autorisée de l'interrupteur encastrable et le type du consommateur à raccorder! Toutes les indications de charges se réferent aux charges ohmiques!
- Une surcharge peut entrainer la destruction de l'appareil, un incendie ou un accidentélectrique.
- Avant de brancher l'interrupteur encasable, retirez le fusible dans la boîte à fusibles.
- L'installation doit uniquement etre effectue dans des interrupteurs vendus couramment dans le commerce (boitiers) conformes à la norme DIN 49073-1.
- L'appareil doit uniquement etre utiliser lorsque le cache d'interrupteur correspondant est monté.
Mentions obligatoires conformément à la norme relative à la sécurité des apparêils
Remarque! Installation uniquely par des personnes possedant des connaissances et l'expérience appropriées enelectrotechnique! (^*1)
Par une installation mal effectuee, vous mettez en danger
-PMC
-voitrproprevie;
- la vie des utilisateurs de l'installation électrique.
Une installation mal effectue risque de provoquer de graves dommages matériels, du fait d'un incendie par exemple. Vous engagez votre responsabilité personnelle en cas de dommages corporels et matériels.
Adresse-vous à un installerateur en équipements électriques!
(^*1) Qualifications professionnelles requires
Les qualifications professionnelles suivantes notamment sont requises pour l'installation:
- Les 5 régles de sécurité à appliquer : déconnexion ; protéger contre toute remise sous tension ; vérifier l'absence de tension ;mettre à la terre et en court-circuit; recouvrir ou séparer des pieces avoirntes sous tension;
- Choix de l'outil adapté, des apparciels de mesure et, si besoin est, de l'équipment de protection individuelle;
- Évaluation des résultats de mesure:
- Choix du matériel d'installation électrique pour s'assurer des conditions de mise hors circuit:
- Classes de protection IP;
Montage du matériel d'installation électrique;
Type de réseau d'alimentation (système TN, système informatique, système TT) et conditions techniques de raccordement en résultat (mise au neutre classique, protection par mise à la terre, mesures complémentaires requisés, etc.).
Mise en service
Il est possible d'avoir trois types de commutation en fonction des cables préinstallés.
1 Désactivez le disjoncteur du circuit électrique.
2 Retirez toutes les pieces en matière plastique et, si nécessaire, également l'interrupteur existant.
3 Veuillez noter pour l'intégration ultérieure le numéro de série indiqué sur l'appareil sous le code-barres.
L'etape 4 varie en fonction du type de commutation souhaite.

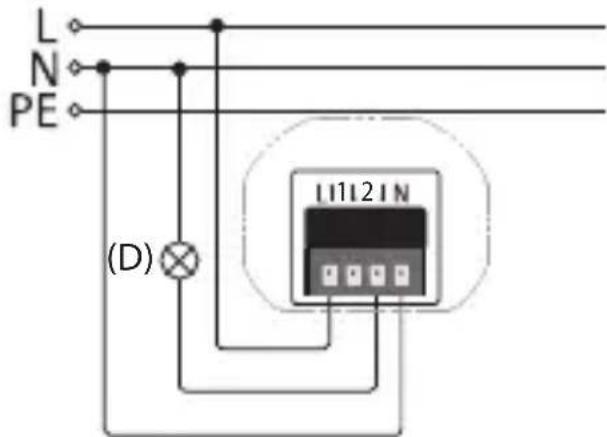

Mise hors circuit
4 Raccordez le conducteur de la lampe/ luminaire (D) à la borne 2.

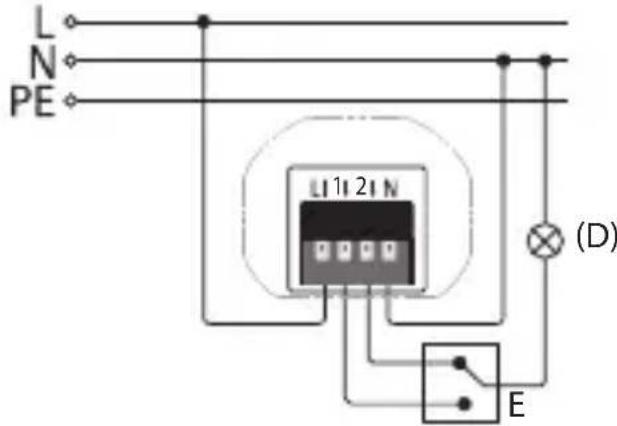

Montage en va-et-vient
4 Raccordez les deux cables d'alimentation correspondants vers l'inverseur va-et-vient E aux bornes de raccordement 1 et 2.
- L'interrupteur encasable peut uniquement etre utilisé en remplacement de l'inverseur va-et-vient siI est connecté au conducteur extérieur L du montage en va-et-vient correspondant.

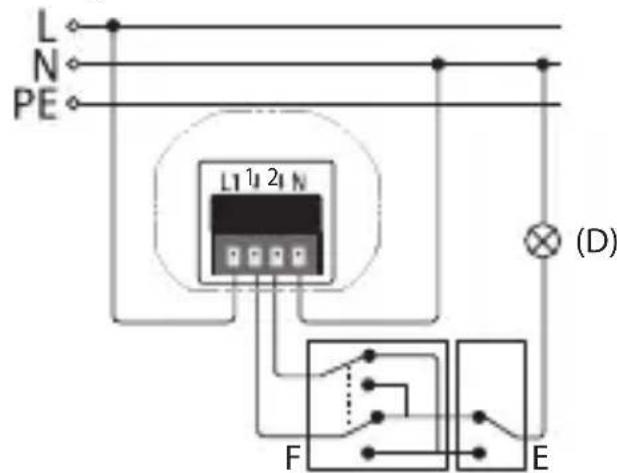

Montage en croix
4 Raccordez les deux cables d'alimentation correspondants vers l'interrupteur permutateur F aux bornes de raccordement 1 et 2.
- Lors du montage en croix l'interrupteur encasable peut uniquement etre utilise en remplacement de l'inverseur va-et-vient siI est connecte au conductor extérieur L.
Les étapes suivantes se réferent de nouveau à tous les types de commutation.
5 Raccordez le conducteur extérieur à la borne L.
6 Raccordez le conducteur neutre à la borne N.
7 Fixez l'interrupteur encasable à la boîte de branchement au moyen des vis jointes.
8 Maintenez le cadre sur l'interrupteur encastrable et fixez-le en emboitant l'adaptateur à bascule approprié.
9 Réarmez le disjoncteur du circuit électrique.
10 Ajoutez l'appareil au système SmartHome par le biais du logiciel utiliser.
11 Posez la bascule.
Généralités sur la télécommande
La société eQ-3 Entwicklung GmbH déclare que le présente apparéil est conforme aux critères fondamentaux et autres régles applicables de la Directive 1999/5/CE. Vous trouvrez la déclaration de conformité intégrale sur le site: www.eq-3.de/service/downloads.html eQ-3 Entwicklung GmbH, Maiburger Str. 36, D-26789 Leer
\section*{Caracteristiques techniques}
| Désignation de l'appareil | ISS2 |
| Tension d'almen-tation | 230V/50Hz |
| Consommation en mode veille | 1W |
| Fréquence radio 868,3MHz | |
| Puisance max. à l'émission | 10mW |
| Classe de récep-tion | SRD category 2 |
| Puisance de rup-ture maximale | 1000W |
| Charge minimale 10W | |
| Courant minimal 40mA | |
| Relais Contact à per-mutation | |
| Puisance e cou-pure | 5A (charge ohmique) |
| Mode de protec-tion | IP20 |
| Classe de protec-tion | II |
| Température ambi-ante | +5°C à +35°C |
| Dimensions 71x71x37mm (lhexp) | |
| Poids 43g | |
Sous réserve de modifications techniques.
Remarque relative à l'élimination
Ne pas jeter cet apparéil avec les ordures menagères! Tout apparéil électronique doit être eliminé en conformité avec la Directive relative aux déchets d'équipement electriques et electroniques. Il devra donc être déposé dans un centre de récapération local pour déchets électroniques.
5e édition française 09/2016
Documentation © innogy SE, Allemagne. Tous droits réservés. Nous déclinons toute responsabilité pour les erreurs typographiques ou d'impression ainsi que pour les conséquences en découlant. Nous reconnaissons tous les droits de protection et les marques.
Sous réserve de modifications sans prévis dues à l'évolution technique.
