Type de produit	Interrupteur enfichable extérieur pour maison intelligente
Marque	RWE
Modèle	10121048
Tension d'alimentation	230 V / 50 Hz
Consommation en veille	0,5 W
Fréquence radio	868,3 MHz
Puissance max. à l'émission	10 mW
Classe de réception	SRD Class 2
Puissance absorbée maximale	3680 W
Puissance de coupure	16 A (charge ohmique)
Indice de protection	IP44 (protection contre les projections d'eau)
Température ambiante	-20 °C à +55 °C
Dimensions (L x H x P)	64 x 140 x 101,5 mm
Poids	225 g
Type de relais	Contact de fermeture, Mode S1
Compatibilité	Centrale RWE SmartHome
Fonctions principales	Commande à distance via télécommande, interface utilisateur ou programmation automatique
Utilisation	Extérieur, sur prise murale avec terre
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas brancher en série, ne pas ouvrir, éviter les surcharges (max 3680 W)
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le SAV en cas de défaut.
Informations générales	Conforme à la directive 1999/5/CE. Élimination selon DEEE.

FOIRE AUX QUESTIONS - 10121048 RWE

Comment installer l'interrupteur enfichable RWE 10121048 ?

Branchez l'interrupteur dans une prise murale avec terre accessible. La centrale doit être en mode recherche. L'appareil tente de s'intégrer automatiquement pendant 3 minutes (LED clignote toutes les 10 secondes). Une fois intégré, la LED reste allumée 2 secondes.

Puis-je brancher plusieurs interrupteurs en série ?

Non, il est interdit de brancher les interrupteurs en série (l'un derrière l'autre). Chaque interrupteur doit être branché directement sur une prise murale.

Quelle est la portée de la communication radio ?

La fréquence radio est de 868,3 MHz avec une puissance d'émission maximale de 10 mW. La portée dépend de l'environnement, mais elle est typiquement d'environ 100 mètres en champ libre.

Que faire si la LED ne clignote pas lors de la mise en service ?

Vérifiez que la centrale est en mode recherche et que l'interrupteur est branché sur une prise fonctionnelle. Si le problème persiste, contactez le service après-vente.

Cet interrupteur est-il compatible avec d'autres centrales Smart Home ?

Il est conçu pour fonctionner avec la centrale RWE SmartHome. La compatibilité avec d'autres systèmes n'est pas garantie.

Puis-je utiliser l'interrupteur avec un appareil de forte puissance ?

Oui, jusqu'à 3680 W (16 A en charge ohmique). Ne dépassez pas cette limite pour éviter tout risque d'incendie ou de détérioration.

Comment nettoyer l'interrupteur ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est débranché avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Ne tentez pas de réparer l'appareil vous-même. Contactez le service après-vente RWE. L'interrupteur ne contient aucune pièce remplaçable par l'utilisateur.

Puis-je utiliser une rallonge ou une multiprise avec cet interrupteur ?

Non, l'interrupteur doit être branché directement sur une prise murale avec terre. Ne l'utilisez pas avec des rallonges ou blocs multiprises.

Comment éliminer cet appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un centre de recyclage pour déchets électroniques conformément à la directive DEEE.

MODE D'EMPLOI 10121048 RWE

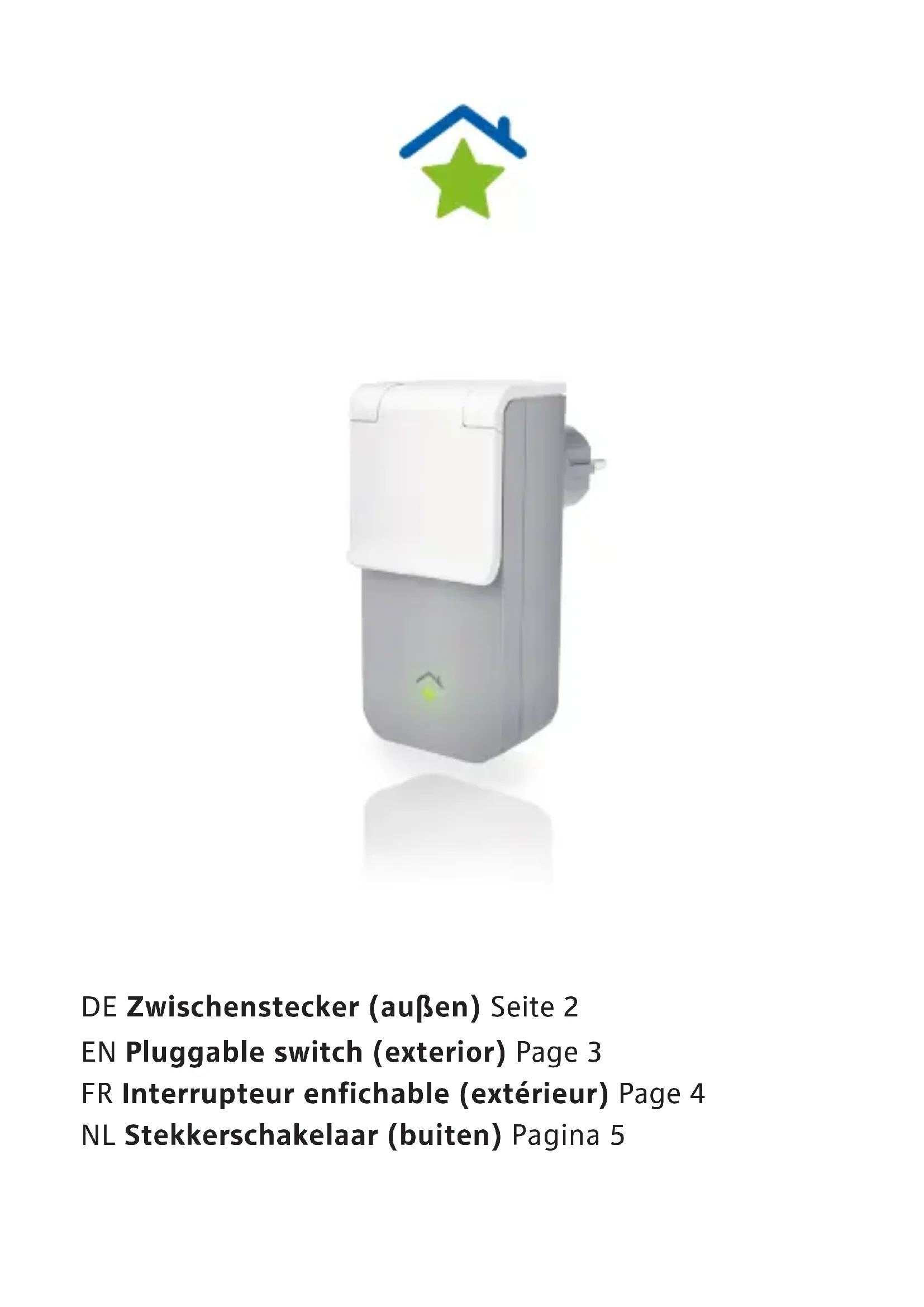

FR Interrupteur enchachable (extérieur) Page 4

L'interrupteur enchachieable (extérieur) est activé ou désactivé en fonction des signaux radio reçus, reposant sur les commandes entées par l'utilisateur, suivant la situation. Les instructions radiophoniques sont émises par l'actionnement d'une touche, par l'intémediaire de la télécommande, par l'interface utilisateur ou par programmation via la centrale.

Remarques relatives aux risques potentiels

• Il est interdit de brancher en série, c'est-à-dire l'un derrière l'autre, les interrupteurs enchachieable (extérieur).
• Nous vous prions de ne pas ouvrir l'interrupteur enchachieable (extérieur) car il ne renferme aucune piece pouvant faire l'objet d'un remplacement ou d'une maintenance par l'utilisateur. En cas de défaut ou d'erreur, veuilles contacter notre SAV.
  L'appareil est protégé contre les projections d'eau. Pour garantir la protection contre les projections d'eau, ne branchez que des connecteurs protégés contre les projections d'eau (IPX4).
• Evitez toute exposition aux rayons directs du soleil ou autre source de chaleur ou de rayonnement.
• Ne sollicitez pas l'interrupteur enfi-cable (extérieur) au-delà de la limite de puissance indiquée.
• Une surcharge peut entrainer la destruction de l'appareil, un incendie ou un accidentélectrique.
• Avant de connecter un apparéil à l'interrupteur enchachieable (extérieur), éteignez impérativement l' apparéil.

• Ne connectez enaucun cas un appeareil à l'interrupteur enfichable (extérieur), lorsquela mise en service de cet appeareil sans surveillance risque de provoquer un incendie ou d'autres dommages (gril electrique, taille-haie, par exemple).

• Avant d'effectuer une opération sur l'appareil (par exemple, changement d'une ampoule), débranchez impérativement cet apparéil de l'interrupteur enchachieable (extérieur).

• L'interrupteur enchachieable (extérieur) ne pourra etre connecte qu'a des prises dotees d'une terre et montees dans le mur. Ne le connectez jamais a des rallonges ou a des blocs multiprises.

Mise en service

Après avoir été branché dans la prise aisément accessible, l'interrupteur enchachieable (extérieur) tente, pendant trois minutes, des'intégrer automatiquement (la LED clignote brievement toutes les dix secondes). Pour ce faire, la centrale doit être en mode de recherche. Lorsque l'intérupteur enchachieable (extérieur) a été reconnu et intégré, la LED reste allumée pendant env. 2 secondes.

Généralités sur la télécommande

La société eQ-3 Entwicklung GmbH déclare que le présente apparéil est conforme aux critères fondamentaux et autres règles applicables de la Directive 1999/5/CE. Vous trouvez la déclaration de conformité intégrale sur le site: www.eq-3.de/rwe-smarthome eQ-3 Entwicklung GmbH, Maiburger Str. 36, D-26789 Leer

\section*{Caracteristiques techniques}

Désignation de l'appareil	PSSOz
Tension d'alimentation	230V/50Hz
Consommation en mode veille	0,5W
Fréquence radio 868,3MHz
Puissance max. à l'émission	10mW
Classe de récep-tion	SRD Class 2
Type de commuta-teur	Commutateur monté indép-endament
Puissance absor-bée maximale	3680W
Puissance de cou-pure	16A (charge ohmique)
Tension de tenue aux ondes de chic	2500V
Relais Contact de ferme-ture
Mode S1
Mode de protec-tion	IP44, protection contre les projec-tions d'eau
Température ambi-ante	-20°C à +55°C
Dimensions 64x140x101,5mm (lhexp)
Poids 225g

Sous réserve de modifications techniques.

Remarque relative à l'élimination

Ne pas jeter cet apparéil avec les ordures menagères! Tout apparéil électronique doit être eliminé en conformité avec la Directive relative aux déchets d'équipement electriques et electroniques. Il devra donc être déposé dans un centre de récapération local pour déchets électroniques.

4e édition française 04/2014

Documentation © 2010-2014 RWE Effizienz GmbH, Allemagne. Tous droits réservés. Nous déclinons toute responsabilité pour les erreurs typographiques ou d'impression ainsi que pour les conséquences en découulant. Nous reconnaissons tous les droits de protection et les marques.

Sous réserve de modifications sans prévis dues à l'évolution technique.
