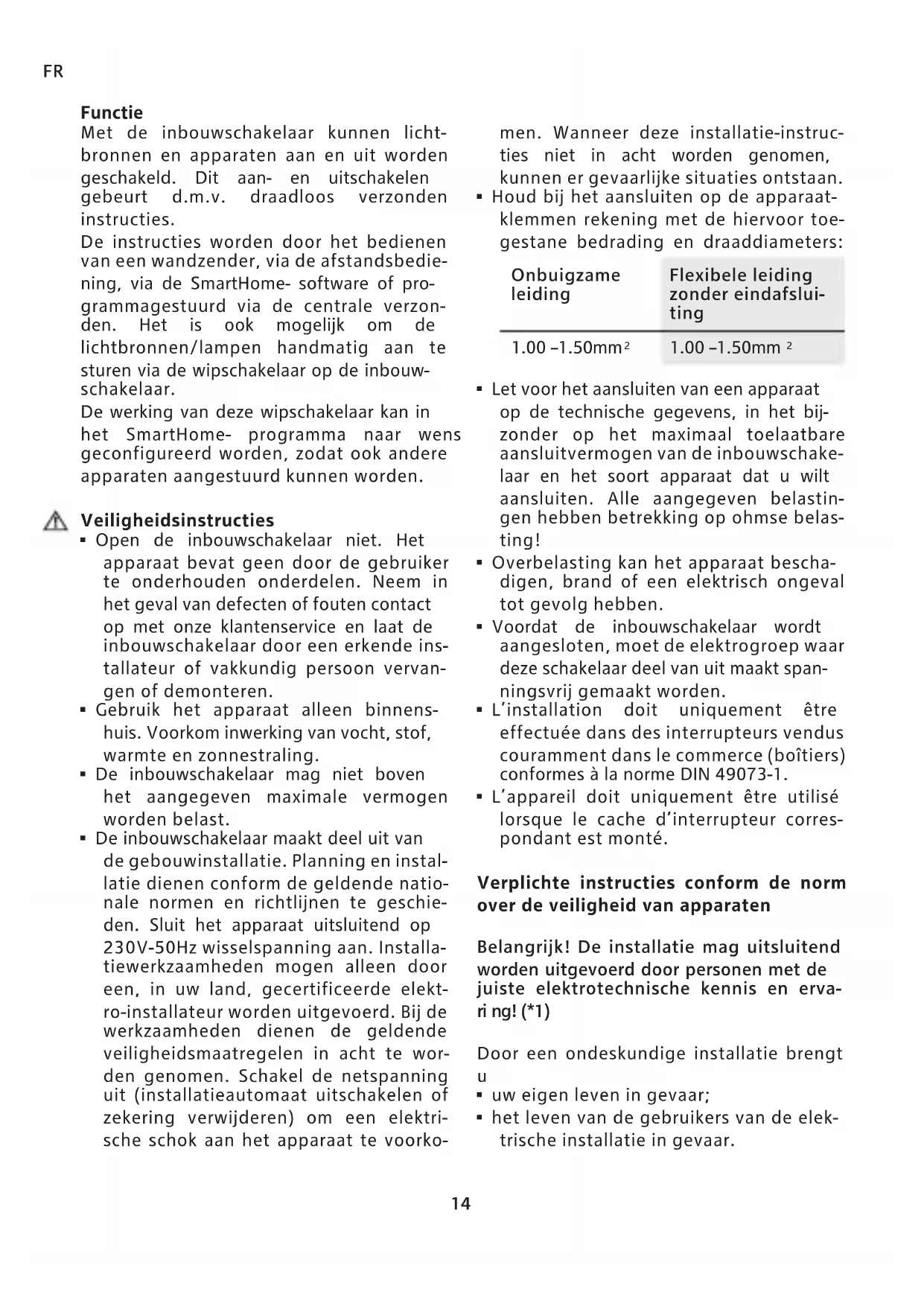

NL Inbouwschakelaar Pagina 14

Funktion

Met de inbouwschakelaar kurenlichtbronnen en apparaten aan en uit worden geschakeld. Dit aan- en uitschakelen gebeurt d.m.v. draadloos verzonden instructies.

De instructies worden door het bedieren van een wandzender, via de afstandsbediening, via de SmartHome- software of programmagestuurd via de centrale verzonden. Het is ook möglich om delichtbronnen/lampen handmatig aan te sturen via de wipschakelaar op de inbouwschakelaar.

De werkung van deze wipschakelaar kan in het SmartHome-programma waar wens geconfigureerd worden, zDat ook andere apparaten aangestuurd konnen worden.

Veiligheidsinstructies

• Open de inbouwschakelaar Niet. Het apparaat bevat geen door de gebruiker te onderhonden onderdelen. Neem in het geval van defecten of fouten contact op met once klantenservice en LAST de inbouwschakelaar door een erkende installmenter of vakkundig person verrangen of demonteren.
• Gebruik het apparaat alleen binnenshuis. Voorkom inwerking van vocht, stof, warmte en zonnestraling.
• De inbouwschakelaar mag Niet boven het aangegeven maximale vermogen worden belast.
• De inbouwschakelaar maakt deel uit van de gebouwinstallatie. Planning en installmentie dienen conform de geldende nationale normen en richtlijnen te geschieden. Sluit het apparaat uitsluitend op 230V - 50Hz wisselspanning aan. Installatiewerkzaamheden mogen alleen door een, in uw land, gecertificierde elektrro-installateur worden uitgevoerd. Bij de werkzaamheden dienen de geldende veiligheidsmaatregelen in acht te worden genomen. Schakel de netspanning uit (installatieautomaat uitschakelen of zekering verwijderen) om een elektrische schok aan het apparaat te voorko

men. Wonneer deze installmentie-instrukties nicht in acht worden genomen, kunden er gevaarlijke situatuies ontstaan.

• Houd bij het aansluiten op de apparaatklemmen rekening met de hiervoor toegestane bedrading en draaddiameters:

Onbuizame leiding

Flexibele leiding zonder eindafsluiting

1.00-1.50mm²

1.00-1.50mm2

• Let voor het aansluiten van een apparaat op de technische gegevens, in het bij-zonder op het maximaal toelaatbare aansluitvermogen van de inbouwschakelaar en het soort apparaat dat u wilt aansluiten. Alle aangegeven belastingen hebben betrekking op ohmse belasting!
• Overbelasting kan het apparaat beschadigden, brand of een elektrisch ongeval tot gevolg hebben.
• Voordat de inbouwschakelaar wordt aangesloten, moet de elektrogroep waar deze schakelaar deel van uit maakt spanningsvrij gemaatk worden.
• L'installation doit uniquement etre effectue dans des interrupteurs vendus couramment dans le commerce (boitiers) conformes a la norme DIN 49073-1.
• L'appareil doit uniquement etre utilise lorsque le cache d'interrupteur correspondant est monté.

Verpflichte instructies conform de norm over de veiligheid van apparaten

Belangrijk! De installmentie mag uitsluitend worden uitgevoerd door Personen met de juiste elektrotechnische kennis enerva-ri ng! (^*1)

Door een ondeskundige installment brengtu

uw eigen leven in gevaar;
- het leven van de gebruikers van de elektrische installmentie in gevaar.

Een ondeskundige installmentie kan tot zware materièle schade (bijv. door brand) leiden. Bij lichamelijk letsel en materièle schade kunt u persoonlijk aansprakelijk worden gesteld.

Neem contact op met een elektromonteur!

(^*1) Vereiste vakkennis voor de installmentie

Voor de installmentie is in het bijzonder onderstaande vakkennis vereist

• de toepasselijke "5 veiligheidsmaatregelen": vrijgeven; gegen opniew inschakenbeveiligener; spanningsvrijheid controleren; aarden en kortsluiten; omliggendeonder spanning staande onderdelenafdekken of afterschemen;
• keuze van geschikt gereedschap, van de meetapparatuur en zo nodig van de persoonlijke beschermingsmiddelen;
• evaluatie van de meetresultaten;
• keuze van het elektrotechnische installmentariaal ter waarborging van de uitschakelvereisten;
  IP-codes;
• inbouwen van het elektrotechnische installmentmaterialial;
  soort stroomnet (TN-systeem, IT-systeem, TT-systeem) en de waaruit voortvloeije voorwaarden voor het aansluiken (klassieke aarding, randaarding,oodzakelijk aanvullende maatregelen etc.).

Inbedrijfname

Er kuren, afhankelijk van de reeds aanwezigebedrading, 3verschillende schakelingen worden gemaakt.

1 Schakel de installmentie-automaat (of verwijder de zekering) van de betreffende coopui
2 Verwijder alle kunststofdelen en eventu-eel de bestaande schakelaar.
3 Noteer het op de inbouwschakelaar vermelde serialummer onderaan de barcode.

Stap 4 is afhankelijk van de gewenste bedrandingsoptie.

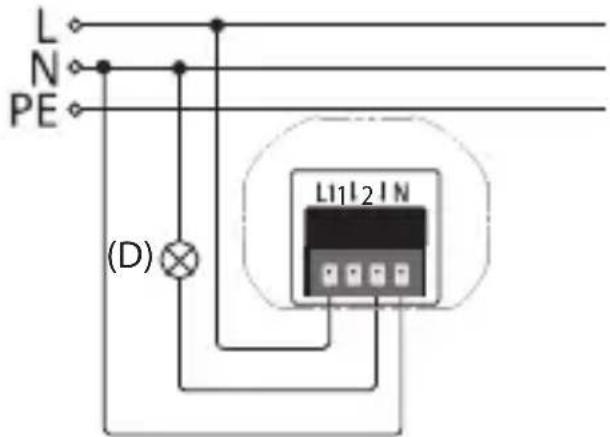

Enkelvoudige schakeling

4 Sluit de schakeldraad maar delichtbron/ lamp (D) aan op aansluitklem 2.

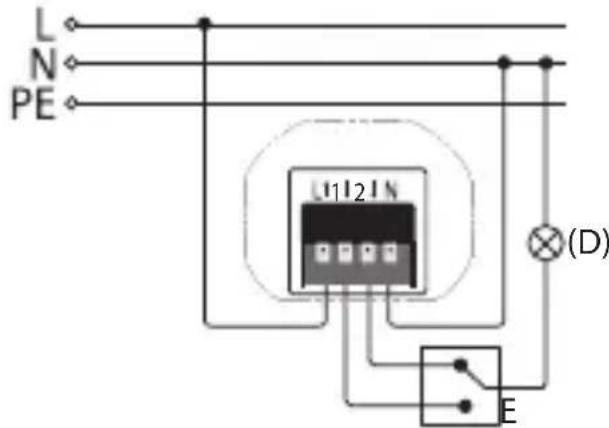

Wisselschakeling

4 Sluit de twee schakeldraden, welke met de 2-e wisselschakelaar zijn verbonden, aan op aansluitklemmen 1 en 2.
- De inbouwschakelaar mag uitsluitend in plaats van de bestande wisselschaklaar geinstalleerd worden als hij aan de buitengeleider L van de betreffende wisselschakeling worden aangesloten.

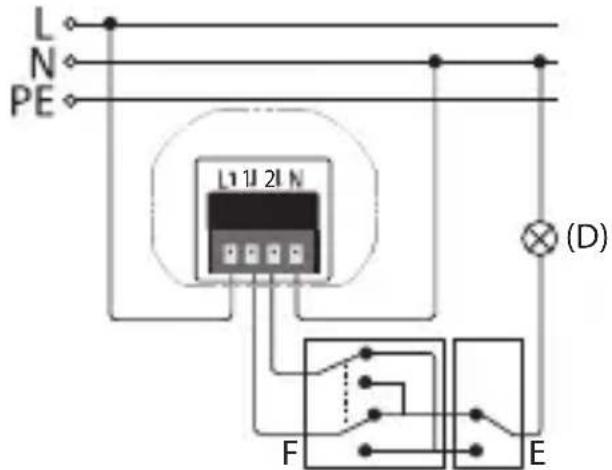

Kruisschakeling

4 Sluit de twee correspondende leidingenaar kruisschakelaar F op aansluitklemmen 1 en 2 aan.
Bij de installmentie in een kruiusschakeling mag de inbouwschakelaar uitsluitend in plaats van de wisselschakelaar gebruikt worden als hij aan de buitengeleider L wordt aangesloten.

De volgende stappen gelden weeer voor alle bedradingsopties.

5 Sluit de fasedraad (L) aan.
6 Sluit de nuldraad (N) aan.
7 Bevestig de inbouwschakelaar in de inbouwdoos m.b.v. de meegeleverde schroeven of erder gedemonteerde schroven.
8 Houd het kunststof frame voor de inbouwschakelaar en bevestig deze door de bijpassende kunststof wipadapter in de inbouwschakelaar vast te klemmen.
9 Schakel de installmenteautomaat (of draai de zekering) wee in.
10 Voeg het apparaat met behulp van het SmartHome-programma aan SmartHome-systeemtoe.
11Zet tot slot de wipschakelaar (knop) erop.

Algemene informatie

Hiermee verklaart eQ-3 Entwicklung GmbH dat dit apparaat in overeenstemming is met de eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.

De volledige conformiteitsverklaring vindt u op:

www.eq-3.de/service/downloads.html

Naam van het apparaat	ISS2
Voedingsspanning 230V/50Hz
Stand-by verbruik 1W
Radiofrequentie 868,3MHz
Max. zendvermo-gen	10mW
Ontvangerklasse SRD category 2
Max. vermogen 1000W
Min. belasting 10W
Minimale stroom 40mA
Relais Wisselcontact
Afschakelvermo-gen	5A (weerstandsbelasting)
Beschermings-graad (IP-code)	IP20
Beschermingsni-veau	II
et Omgevingstempe-ratuur	+5°C t/m +35°C
Afmetingen 71x71x37mm (bhexd)
Gewicht 43g

Technische wijzigingen voorbehonden.

Verwijderingsinstrumenties

Dit apparatus mag nicht als huishoudelijk afval worden verwijderd! Elektrische apparaten dieren overeenkomstig de richtlijn voor afgedankte elektrische en elektronische apparatuur maar deaarvoor bestemde plaatselijke inzamelpuntente worden gebracht.

5e uitgave Netherlands 09/2016

Documentatie © innogy SE, Duitsland. Alle rechten voorbehouden. Wijল Niet aansprakelijk voor technische of druktechnische fouten of de gevolgen waarvan. Alle handelsmerken en industrielle eigendomsrechten worden gerespecteerd.

Wijzigingen n.a.v. technische vooruitgang kuren worden aangebracht zonder voorafgaandebekendmaking.
