MODE D'EMPLOI CDS 120 W CANDY
| Consels de sécurité | pag. | 63 |
| Mise en marche, Installation | pag. | 64 |
| Adoucisseur d'eau | pag. | 68 |
| Réglage du panier supérieur | pag. | 70 |
| Chargement de la vaisselle | pag. | 71 |
| Information pour les tests laboratoire | pag. | 73 |
| Lavage demi charge | pag. | 74 |
| Chargement de la lessive et du produit de rinçage | pag. | 75 |
| Nettoyage des filtres | pag. | 77 |
| Quelques consels pratiques | pag. | 78 |
| Entretien et nettoyage courants | pag. | 79 |
| Identification des anomalies mineures | pag. | 80 |
Lire attentivement les instructions contenues dans ce livre car elles donnent des importantes indications sur la sécurité d'installation, d'utilisation et de maintenance ainsi que quelques conseils utilis pour moins utiliser le lave-vaiselle.
Conserver avec soin ce livre pour toute consultation ultérieure.
Conseils de sécurité
L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales.
Installation
Le socle ainsi que la prise mâle de l'appareil doit correspondre à la puissance maximum absorbée par l'appareil. En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire effectuer la modification par un professionnel patenté. S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation. L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités. - Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente.
Sécurité
Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides. - Ne pas utiliser l'appareil pieds nus. - Ne pas tirer sur le cable d'alimentation de l'appareil pour débrancher la prise du courant. - Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...). - Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance. A la fin du programme de lavage, l'eau résiduelle dans l'appareil ou sur la vaisselle, ne doit pas être consommée. La porte ne doit pas rester en position ouverte car cela pourrait occasionner des accidents. S'appuyer ou s'asseoir sur la porte ouverte du lave-vaisselle risque d'entraîner son basculement.
Attention!
Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes en bas ou horizontalement.
Usage quotidien
Cet appareil devra être destiné uniquement à l'utilisation à usage domestique. Le lave-vaiselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine. S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter du sel dans l'adoucisseur monté dans le lave-vaisselle. La cuillère est lavée si les manches sont positionnées vers le bas dans le panier à couverts. En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil. Appelez le Service Après-vente de votre revendeur en lui précisant bien le type de cet appareil. Le non-respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil.
Mise au rebut
Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité. Si on peut se débarrasser d'un peu lave-vaisselle, enlever le système de fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la machine. Coupez le cordon d'alimentation après l'avoir retiré de la prise murale.
Remarques techniques
- Après le déballage, régler la hauteur du lave-vaiselle. Pour un fonctionnement parfait, il est important que le lave-vaiselle soit à niveau, en réglant les pieds de façon à ce qu'une éventuelle inclination ne dépasse pas 2 degrés. Dans le cas où vous devez transporter de façon manuelle la machine sans emballage, ne pas prendre la porte par le bas, mais faire comme dans le schéma ; ouvrir légèrement la porte et soulever l'appareil en utilisant le top supérieur.
Important
Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autres objets.
À l'installation, il est important de vérifier que la prise soit facilement accessible.
Alimentation électrique
L'appareil est conforme aux exigences de sécurité prescrites par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil.
Avant de brancher la machine sur le circuit électrique, s'assurer :
- que la prise murale est correctement reliée à la terre;
- que le réglage du contacteur électrique correspond bien à la puissance absorbée indiquée sur la plaque signalétique du lave-vaisselle.
Attention!
L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre propre installation.
En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un autre antiparasite radio.
Le constructeur décline toute responsabilité pour des dommages éventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre.
Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.
Important
L'appareil doit être relié à l'arrivée d'eau, exclusivement avec le tuyau fourni.
Ne pas réutiliser les anciens tuyaux.
- Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche.
Important
Le lave-vaisselle peut être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C.
La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Après-vente. Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand cette-ci ne fonctionne pas (fig.1B). Le lave-vaisselle est doté d'un tuyau pour la prise d'eau avec un embout filtré 3/4" (fig.2). Le tuyau d'alimentation "A", deve être visser à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré. Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente. Si des saletés ou du sable sont présentes dans l'eau, il est recommandé de demander le filtre approprié, art. 9226085, auprès du service après-vente (fig.3). Le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A" ne pas oublier d'installer les joints "C". Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourrait boucher le filtre d'entrée de l'eau.

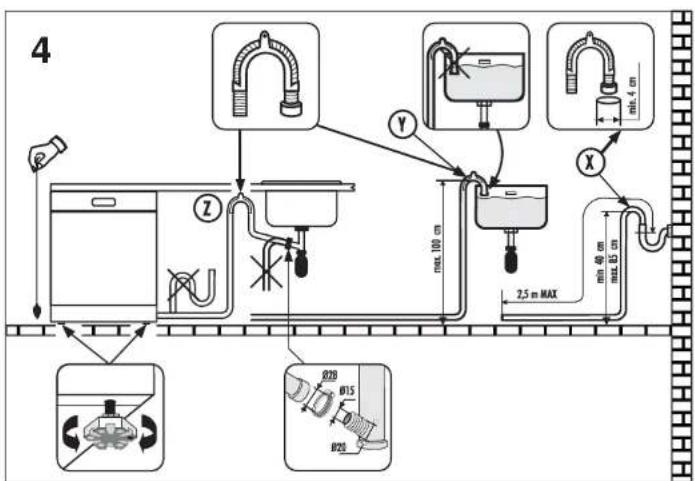

Raccordement à la vidange
Pour la vidange, introduire le tuyau dans l'installation de vidange, en veillant soit de ne pas le plonger car l'écoulement des eaux s'en trouverait perturbé (fig. 4). Le tuyau de vidange fixe doit avoir au moins un diamètre interne de 4 cm et doit être placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4X). Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente.
L'extrémité recoublée du tuyau de vidange peut être accrochée au bord d'un évier, mais ne doit pas rester immergée, pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig. 4Y). En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig. 4Z). - Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pincés.
Juxtaposition
Le lave-vaisseau a été étudié avec une hauteur standard de 85 cm et peut être ainsi placé entre des meubles de cuisine moderne d'une même hauteur. Pour obtenir un alignement parfait, agir sur les pieds réglables. Le plan supérieur est un vrai plan de travail en plastique laminé de haute résistance (fig. 5). Il est facilement réglable en profondeur jusqu'à 25 mm, en le déplaçant de 5 en 5 mm pour l'aligner sur le plan des meubles adjacents. - Pour le réglage, dévisser les 2 vis arrière et fixer le plan dans la position voulue (fig. 6).
Installation sous un plan de travail
Les ensembles de cuisine moderne ont un plan de travail unique sous lequel viennent s'insérer les meubles de base et les appareils ménagers. Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent au-dessous et à l'arrière (fig. 6). La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale (ISO), et le lave-vaiselle vient s'intégrer parfaitement sous le plan (fig. 7).
Habillage (seullement sur quelques modèles)
Les cornières autour de la porte, permettent l'insertion de panneaux décoratifs d'une épaisseur allant jusqu'à 5 mm et de dimensions suivantes:
largeur: 591mm± 1 hauteur: 597mm± 1
Ouverture de la porte
Mettre la main dans le creux, et tirer. Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique permet d'interr compromettre automatiquement les fonctions préprogrammées.
IMPORTANT Pour une utilisation correcte, ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement.
Fermeture de la porte
Mettre les paniers.
Vérifier que les plats ou casseroles ne gênent pas les rampes avant et s'assurer que celles-ci tournent librement. Fermer la porte et la bloquer avec force.
Adoucisseur d'eau
Selon la source d’approvisionnement, l’eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure.
Le lave-vaisselle est équipé d'un dispositif d'adoucisseur d'eau qui, avec l'utilisation du sel régénérant, fournit de l'eau douce pour laver la vaisselle.
L'adoucisseur d'eau peut traiter de l'eau d'une dureté allant jusqu'à 60°h (graduation française) ou 33°dH (graduation germanique) à partir de cinq positions de réglage différentes.
Le degré de durée de votre eau peut vous être communiqué par tout fournisseur d'eau.
Réglage de l'adoucisseur d'eau
Dans le tableau ci-dessous sont indiqués les différentes degrés de durée de l'eau avec les positions de réglage de l'adoucisseur correspondantes. L'adoucisseur d'eau est réglé en usine sur le niveau 2, adapté à la majorité des cas.
Si votre eau est au niveau 0, vous ne devez pas utiliser de sel régénérant, ni effectuer de réglage car votre eau est douce.
Selon le degré de dureté de votre eau, procédez au réglage de l'adoucisseur d'eau comme suit:
- retirez le panier inférieur. Dévissez et ôtez bouchon du réservoir à sel situé en bas de la cuve (fig. A"11") ; 2. tournez la visse de réglage sur la position requise avec un tourneis ou un couteau.
N. B. : Pour les modèles équipés d'un programmeur électronique, reportez-vous à la liste des programmes incluse.
| Niveau | Dureté de l'eau | Dureté de l'eau | Utilisation de Sel régénérant | Position du bouton de réglage de l'adoucisseur d'eau | N° de lavages |
| °fH (France) | °dH (Allemagne) | ||||
| 0 | 0-9 | 0-5 | NO | LIBRE | |
| 1 | 10-30 | 6-16 | OUI | position N.1 | 50 |
| *2 | 31-40 | 17-22 | OUI | position N.2 | 40 |
| 3 | 41-50 | 23-27 | OUI | position N.3 | 30 |
| 4 | 51-60 | 28-33 | OUI | position N.4 | 20 |
Chargement du sel
Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau. Il est important de n'utiliser que le sel spécifiquement prévu pour les lave-vaiselle.
Autres types de sel contenant des sensibles pourcentages de substances insolubles qui pourraient avec le temps rendre inefficace le système de l'adoucisseur.
Pour introduire le sel, dévisser le bouchon du bac. - Pendant l'opération de remplissage un peu d'eau débordera ; continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).
Après cette opération, nettoyer le filtre en enlevant les résidus de sel ; refermer le bouchon.
- Après rechargement du sel, il est recommandé d'effectuer un cycle de lavage complet ou de mettre en marche le programme TREMPAGE (ou RINCAGE A FROID). Pour une utilisation optimale de l'appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur l'adoucisseur d'eau.
Important
Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir rempli complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.
Indicateur de remplissage du sel
Certains modèles sont pourvus de voyants lumineux indiquant le manque de sel. Il y a deux systèmes d'indication:
voyant électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel. bouchon de fermeture avec voyant mobile vert (fig. 1a) ; ce voyant est visible tant que la solution saline est suffisante pour la régénération de l'adoucisseur.
Remplir le bac à sel quand la surface verte diminue dans le bouchon de l'adoucissement.
D'autres modèles sont équipés d'un couvercle opaque (fig. 1b), dans ce cas le niveau de sel doit être contrôlé régulièrement, la consommation de sel dépendant du réglage opéré sur l'adoucisseur d'eau.
Important
La vaisselle tachée de blanc est généralement une indication importante d'absence de sel.
Fig. 1
Réglage du panier supérieur
(seulement sur quelques modèles)
Quand on utilise habituellement des assiettes de 27 à 31 cm de diamètre, charger celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la plus haute en procédant comme suit (selon les modèles):
Type "A":
- Faire tourner les butées avant "A" vers l'extérieur;
- Dégager le panier et le remonter à sa position la plus haute;
- Remettre les butées "A" dans leur position d'origine.
Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.
Type "A"
Type "B":
- Faire glisser le panier supérieur vers l'extérieur:
- Saisir le panier des deux côtés et le tirer vers le haut (fig. 1).
Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.
Pour remetture le PANIER en position BASSE:
- Saisir le panier des deux côtés et le tirer légèrement vers le haut (fig. 2a);
- Laisser retomber le panier en l'accompagnant lentement (fig. 2b).
ATTENTION
Nous vous conseillons de facteur le réglage du panier avant de charger la vaisselle.
Type "B"
Utilisation du panier supérieur
Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et pouvant occuper deux positions : haute et basse. Sur la position basse, les supports servent pour recevoir les tasses à thé, à café, les couteaux longs et les cuillères. Aux extrémités des supports, vous pouvez suspendre les verres à pied. En-dessous, vous pouvez ranger les verres, les tasses, les soucoupes et les assiettes à dessert. - Quand les supports occupent la position haute, ils permettent de placer les assiettes plates et creuses. Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie concave vers l'avant de la machine ; laissez toujours de l'espace entre chaque assiette pour que l'eau circule librement. Pour exploiter au maximum la capacité du panier, nous vous conseillons de grouper les assiettes de même forme. Les assiettes peuvent être placées sur une seule rangée (fig. 1) ou sur les deux rangées (fig. 2). - Nous vous conseillons de ranger les plats de grande dimension, dont le diamètre est d'environ 270 mm, légèrement inclinés vers l'avant de façon à favoriser l'introduction du panier à l'intérieur de la machine.
Dans le panier supérieur, vous pouvez ranger différentes vaisseaux comme le saladier et les bols en plastique qu'il vaut mieux bloquer afin d'éviter que les jets d'eau ne les renversent. Le panier supérieur a été conçu pour permettre une souplesse maximum d'utilisation. Il peut ne être chargé qu'avec des assiettes placées sur deux rangées, 24 pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien avec de la vaisselle mixte.
Utilisation du panier inférieur
Dans le panier inférieur, vous placerez les casseroles, les poêmes, les soupières, les saladiers, les couvercles, les plats, les assiettes plates et creuses et les louches. Les couverts doivent être placés en face vers le bas dans le panier à couverts, que l'on placera à son tour dans le panier inférieur (fig. 3) en s'assurant qu'il n’entrave pas la rotation des bras de lavage.
Important
Le panier inférieur possède un dispositif d'arrêt automatique permettant son extraction en toute sécurité, très utile aussi lors du chargement complet du lave-vaisselle. L'extraction totale du panier inférieur est nécessaire afin de charger le sel ainsi que pour le nettoyage du filtre et de l'entretien ordinaire de la machine.
Un chargement standard journalier est indiqué dans les fig. 1, 2 et 3.
Panier supérieur (fig. 1)
A = assiettes creuses B. assiettes plate B = asselttes plates C assiettes /dade C=assietiesa dessert D=SCUCCUPES B=solucr E-tacss E= tasses E varres
Panier supérieur (fig. 2)
A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = lasses F = verres à pied G = verres H = demi panier couverts
Panier inférieur (fig. 3)
A = casserole moyenne B = casserole grande C = poêle D = couvercles E = soupières, plats F = couverts G = plaques à rôtis
Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage.
Panier à couverts (fig. 4)
Le panier à couverts est formé de deux parties offrant ainsi différentes possibilités de chargement. La séparation en deux parties du panier se fait en faisant glisser, dans le sens horizontal, les deux parties l'une par rapport à l'autre et vice versa pour les re-enclencher.
Programme comparatif général (selon norme en 50242)
(voir liste des programmes de lavage)
- Panier supérieur en position : bas
- Chargement normalisé
- Réglement du produit de rinceage sur index: 6
4. Quantité de détergent:
- 8 g pour le prélavage;
- 22 g pour le lavage
Chargement standard 12 couverts internationaux (selon norme EN 50242)
Le rangement correct du chargement est indiqué dans la fig. 5 pour le panier supérieur, dans la fig. 6 pour le panier inférieur et dans la fig. 7 pour le panier à couverts.
Panier supérieur (fig. 5)
A=5+5+2 verres B=12 soucoupes C=4+4+4 tasses D = coupe petite E = coupe moyenne E = coupe grande G=1+1 fourchette H=1+1 cuillère à une I=3+3+3 cuillères à dessert L=3+3+3+3 cuillères à café
Panier inférieur (fig. 6)
Disposer 6+6 couteaux (R) dans les grilles. Dans les autres compartiments, mettre les autres couverts manche vers le bas ; éviter de mettre plus de deux couverts identiques dans le même compartiment.
Lavage 1/2 charge panier supérieur
(seulement sur quelques modèles)
1/2 charge mixte (fig. 1)
1/2 charge standard (fig. 2) A=6 verres B=6 tasses C=plat D=6 assiettes E=6 aciétites platos F=0 assiettes G=6 assiettes a dessert H=6 soucoupes I=coupe moyenne 1-natte couse Les couverts doivent être placés dans le panier à couverts prévu à cet effet. Il devra être remis dans son emplacement d'origine, soit dans le panier inférieur, en cycle de lavage normal.
Lavage 1/2 charge panier inférieur
(seulement sur quelques modèles)
Panier inférieur (fig. 3)
A = casserole moyenne B = casserole grande C = poêle D = souvarles B = couvercle 5 = coupieres, plata E = soupières, plats F = couverts G = plats à rolls
Le rangement rationnel et correct de la vaisselle est la condition essentielle pour aboutir un excellent lavage.
Panier inférieur (fig. 4)
M = 8 + 4 assiettes creuses N = 11 + 1 assiettes plates 0-12 assiettes à dessert P = 12 assiettes à dessert P = plat Q = couverts
Important
Il est indispensable d'utiliser de la dessive en poudre, liquide ou en pastilles spécialement destinées aux machines à laver la vaisselle.
"CALGONIT" donne les meilleurs résultats de lavage et peut être obtenu facilement.
Les lessives non adaptées (comme celles pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.
Lavage normal

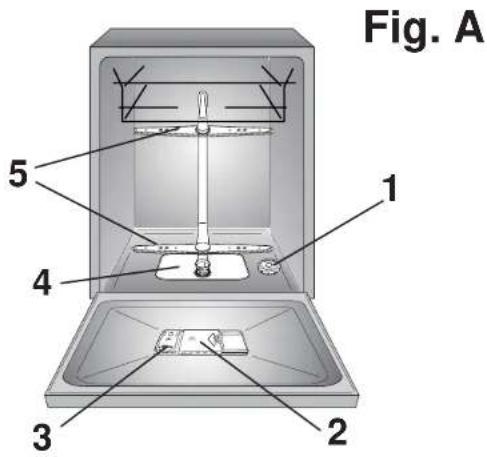

La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du réceptacle est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A). À la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante.
Dans le panier inférieur, ne pas charger d'assiette ou de couvert qui empêche l'ouverture du couvercle du réceptif à lessive ou obstrue la dispersion de la lessive.
Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).
Après le versement du détergent dans le bac à lessive, fermer le couvercle, tout d'abord en le glissant vers la gauche (1) puis en appuyant dessus (2) jusqu'à ce que vous entendez un clic.
Comme les détergents ne sont pas tous de même nature, consulter aussi les instructions sur les emballages.
Nous rappelons que des quantités insuffisantes de dessive peuvent éliminer la saleté de façon incomplete, tandis qu'une dose excessive de dessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.
Important
Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement.
NOTE IMPORTANTE SUR L'UTILISATION DES PRODUITS LESSIVIELS COMBINES.
Si vous envisagez d'utiliser des produits lessiviels combinés, par exemple ceux composés de sel et d'agents de rincage, nous consignons de:
- tirez attentivement et suivez les instructions du fabricant, notées sur les emballages;
certains détergents combinés, particulièrement certains composés, d'agents de rincage, apportent des mélanges résultats quand ils sont utilisés avec des programmes spécifiques; la performance de certains produits lessiviels composés de sel adouisseur d'eau dépend de la dureté de votre eau. Vérifiez que le niveau de dureté de cette eau est inclus dans l'échelle de performance donnée sur l'emballage du produit lessiviel.
Dans certains cas, l'utilisation de détergents combinés peut occasionnellement : dépôts de calcaire sur la vaisselle ou dans le lave-vaisselle ; - une réduction des performances lors du lavage et du séchage.
Dans ce cas, nous vous recommandons d'utiliser des produits lessiviels traditionnels séparés - sel, produit lessiviel et agent de rincage. Ceci vous garantira que l'adoucissement de l'eau dans le lave-vaiselle s'opère correctement.
Notez que si vous réutilisez du sel traditionnel, un certain nombre de cycles sera nécessaire avant que le système devienne à nouveau complètement efficace.
Important
Tout problème du résultat direct de l'utilisation de ces produits combinés n'est pas couvert par notre garantie.
Chargement produit de rinçage
Cet additif qui est introduit automatiquement à la première opération de rincage assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres.
À la gauche du bac à désservi se trouve le réservoir du produit de rincage (fig. A "3"). Pour ouvrir le couvercle, appuyer sur le marquage prévu à cet effet et, en même temps, tirer la languette vers le haut.
Utiliser tous les produits de rincage adaptés au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rincage au moyen du voyant optique (C) placé sur le distributeur.
Réglage de dosage du produit de rinçage de 1 à 6
Le réglage (D) est situé sous le couvercle et peut être régler au moyen d'une pièce de monnaie. La position conseillée est 4.
La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustations, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales.
Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position.
Dans le cas de vaisselle représentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.
PLEIN
VIDE
Reflet clair
Reflet tomorrow
Nettoyage des filtres
Le système de filtrage (fig. A "4") est constitué par :
un réservoir central qui retient les grosses particules;
une plaque métallique qui filtre continuellement l'eau de lavage;
un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les micro-salissures pour garantir un rincage parfait.
Afin d'obtenir d'excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage. Pour retirer le micro filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d'une montre (fig. 1). Pour un entretien facilité, le réservoir central est amovible (fig. 2). Retirer la plaque métallique (fig. 3) et laver l'ensemble du système de filtrage sous le robinet d'eau. Si nécessaire, une petite brosse peut être utilisée. L'entretien du micro filtre autonettoyant est limité, un contrôle, toutes les deux semaines d'utilisation, est suffisant. Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.
Attention!
Après le nettoyage des filtres, assurez-vous qu'ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave-vaiselles.
Assurez-vous que le micro filtre est bien revissé, dans le sens des aiguilles d'une montre, car une mauvaise mise en place peut entraîner une perte d'efficacité de l'appareil.
Important
Ne jamais se servir de l'appareil sans les frites.
Que faire pour avoir d'excellents résultats de lavage
Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, épluchures de fruits, cendres de cigarettes, cure-dents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleuses des bras de lavage. - Éviter de rincer la vaisselle avant de la placer dans la machine. Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage. Ranger la vaisselle avec l'ouverture tournée vers le bas. Si possible, éviter que les différentes pièces se touchent ; une installation correcte donnera de meilleurs résultats de lavage. - Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle. Les casseroles et autres ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle. Pour un lavage parfait de l'argenterie, il faut:
a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc. ; b) ne pas l'asperger de lessive ; c) ne pas la mettre en contact avec d'autres matériaux.
Que faire pour économiser
Au cas où l'on voudrait laver a pleine charge, ranger la vaisselle dans le lave-vaisselle des que le repax est terminé et en effetment éventuelles le programme TREMPAGE (ou RINCAGE A FROID) pour ramollir la salete et eliminer les résidues les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet. En presence de salete peu constante ou de paniers peu charges, selectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.
Ce qu'on ne doit pas laver
Il est bon de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine ; nous déconseillons le lavage de pièces en matière thermoplastique, de couverts à poignée en bois ou en plastique, de casseroles à poignée en bois, de vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué. Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, de mettre tout le chargement. Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise une réaction chimique entre eux.
Suggestions à la fin du programme
Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, refermez d'abord le panier inférieur. Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.
Nettoyage externe et entretien
Pour le nettoyage extérieur de la machine, ne pas utiliser de détergent ni d'abrasifs mais uniquement un chiffon avec du savon et de l'eau. Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante. Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide afin d'éliminer éventuellement les traces de déchets ou de produit de rincage. Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmeur sur lavage délicat. Si, malgré le nettoyage normal de la plaque et du filtre, vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rinçées, contrôlez que les orifices des bras rotatifs (fig. A"5") sont propres.
Si cela est nécessaire, nettoyer les de la façon suivante:
- Pour démonter le bras supérieur, tournez-le jusqu'à ce qu'il s'aligne avec le marquage stop inscrit sur la flèche (fig. 1b). Poussez-le vers le haut (fig. 1) en le maintenant enfoncé puis dévissez-le dans le sens des aiguilles d'une montre (pour le remonter, procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d'une montre). Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig. 2).
- Passez le bras de lavage sous un robinet d'eau pour éliminer toute saleté.
- Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop. La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous nevez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau. Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins.
Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'utilisation de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle.
En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rincage en l'augmentant d'une unité.
Apres l'utilisation
Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaiselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:
- Exécuter un programme de lavage sans vaisselle avec l'eau pour dégraisser la machine.
- Débrancher la prise électrique.
- Fermer le robinet d'eau.
- Remplir le réservoir du produit de rincage
- Laisser la porte légèrement ouverte
- Laisser l'intérieur de la machine propre.
- Si la machine est laissée dans des pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la températureambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.
Identification d'anomalies mineures
Si votre lave-vaisselle ne fonctionne pas, avant d'appeler votre revendeur, faire les contrôles suivants:
| ANOMALIES CAUSES | REMEDES | |
| 1 - La machine ne fonctionne sur chaque programme | Prise de courant mal branchée | Brancher la prise |
| Touché M/A non appuyée | Appuyer sur la touche | |
| Pas de courant | Contrôler | |
| Porte ouverte | Fermer la porte | |
| 2 - La machine ne prend pas l'eau | Voir causes du N. 1 | Contrôler |
| Robinet d'eau fermé | Ouvrir le robinet | |
| Programmateur mal positionné | Positionner correctement leprogrammateur | |
| Le tuyau d'alimentation est plié | Déplior le tuyau | |
| Le filtre du tuyau d'alimentation est bouché | Nettoyer le filtre situé àl'extremité du tuyau d'alimentation | |
| 3 - La machine ne vidange pas | Filtre bouché | Nettoyer le filtre |
| Tuyau de vidange plié | Redresser le tuyau | |
| La rallonge du tuyau de vidange n'est pas la bonne | Suivre attentivement lesinstructions pour le branchement du tuyau de vidange | |
| La vidange murale n'a pas dévent à air | Consulter un technicien qualifié | |
| 4 - La machine vidange en permanence | Tuyau en position trop BASSE | Réhauser le Luyau du vidange à40 cm. |
| 5 - Les bras de lavage n'tournent pas | Quantité excessive de loessivo | Réduire la quantité de lessivo |
| Un peu de valisselle empêche la rotation | Contrôler | |
| La plaque filtrante et le filtre sont bouchés par des impuretés | Nettoyer la plaque et le filtre | |
| 6 - Sur les apparilés électroniques sans afficheur: un voyant ou plus clignotant rapidement. | Arrêtée d'eau fermée | Amérez l'article Ouvrir le robinetRéactivé le cycle |
| ANOMALIES CAUSES | REMEDES | |
| 7 - La vaisse est partiellement lavée | Voir causes du N. 5 | Contrôler |
| Le fond des casseroles n'est pas lavé parfaitement | Incrustations trop tenaces qu'il faut enlever avant le lavage dans la machine | |
| Le bord des casseroles n'est pas parfaitement lavé | Positionner mieux les casseroles | |
| Orifices partiellement bouchés | Démonter les bras de lavage en dévisant l'air ou molette de fixation dans le sens des aiguilles d'une montre et les laver sous un robinet | |
| La vaisse n'est pas bien rangée | Ne pas trop serrer la vaisse | |
| L'extrémité du tuyau de vidange est plongée dans l'eau | L'extrémité du tuyau de vidange ne doit pas toucher l'eau de vidange | |
| La dessive n'est pas bien dosé, est vileux ou durci | Augmenter la dose en fonction de la quantité de saléte ou replacer le produit | |
| La bouchon du réceptiant du sel na farme pas bien | Le visser à fond | |
| Le programme de lavage可以选择 est trop faible | Choisir un programme plus énergétique | |
| Vaissele du panier inférieur mal lavée | Libérer la touche 1/2 charge | |
| 8 - Préstance de tâches blanches sur la vaisse | L'eau d'alimentation est particulièrement dure | Contrôler le niveau du sel et du produit de rinsage et régler le dosage; si l'anomalie persiste, demander l'intervention du SAV |
| 9 - Bruit pendant le lavage | Les pièces de vaisse se cognent | Mieux les ranger dans les paniers |
| Les bras de lavage tournants cognont contre la vaisse | Mieux ranger la vaisse | |
| 10 - La vaisse n'est pas partiellement sèche | Manque de circulation d'air | Laisser la porte de la machine entrouverre à la fin du programme de lavage pour favoriser le séchage naturel |
N. B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rincage insuffisant, il est nécessaire de retirer manuellement les salissures de la vaisselle car l'opération finale provoque le séchage des salissures qu'un second lavage en machine ne serait pas susceptible de nettoyer. Si le mauvais fonctionnement persiste, s'adresser au Centre d'Assistance Technique en communiquant le modèle du lave-vaisselle indiqué sur la plaquette placée à l'intérieur de la porte, dans la partie supérieure, ou sur le certificat de garantie. Ces informations vous permettront d'obtenir une intervention plus rapide et efficace.
Le fabricant décline toute responsabilité pour erreur d’implantation contenue dans le présent livre. Il se réserve en outre le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en compromettre les caractéristiques essentielles.
Le constructeur décline toute responsabilité pour les événements erreurs d'imprimerie contenues dans le présent mode d'emploi. Il se réserve en outre le droit d'apporter toutes modifications qui se révéleraient utiles à ses propres produits sans pour autant en compléter les caractéristiques essentielles.
Il sibbile sul produits indica que cette appocciation non qu'est sauf traité comme un nominal illoculte domestique; seva Invense ces re consorgerai au siuste pique vicido de raiccalla par il nicoque alle appocaciaratie eithidratiche. Il s'indique sur les produits que cette association n'est pas traitée comme un appareil illicite domestique; cependant, ces règles sont censées au système de protection contre les risques par le nicque aux appareillages éthidractiques.
Le smalnto ceve este effetuat in acordo con ci regale ambienti vigeri per to smalntto de rifi. Per informazioni o risiduci su tattamano, recuun a sici di su codito, par laure corrata l'ificn o dublo d mcnerise
Les Symboles sur le Produit indiquent que cet Équipement n'a pas été conçu pour fonctionner en Hauteurs habituelles, mais plutôt dans des zones où la pollution est plus forte. 102
Cat agapeal est commerciale en accord avec la directive européenne 2002/96CE sur les achets des équipements électriques et électroniques (DEEE).
En étant assuré que ce produit est correctement recyclé, vous participez à la prévention des conséquences dangereuses sur l'environnement et la santé publique qui pourraient être causées par une mise en rebut inappropriée de ce produit.
Le symbole sur ce croquis indique qu'il ne doit pas être traité comme un déchet ménager. Il doit être apporté à un point de recyclage des déchets électriques et électroniques.
La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce produit. Le coût de l'achat est le coût du recyclage de ce produit, merci d'agir selon la loi, de vérifier la vente de la transmission des déchets ou un magasin où vous avez acheté ce produit.
