Type de produit	Actionneur de commande moteur 4 canaux 6 A Easy sur rail DIN
Marque	Gewiss
Modèle	GW90852
Alimentation	Bus KNX, 29 V cc SELV
Absorption de courant (bus)	10 mA max
Nombre de canaux	4 canaux indépendants
Type de sortie par canal	2 relais unipolaires à verrouillage mécanique (montée/descente)
Courant max par contact	8 A (cosφ=1) à 250 Vca
Courant max pour moteurs	6 A (selon EN60669-2-1)
Tension de sortie	250 Vca
Nombre de contacts	8 NO (Normalement Ouvert)
Communication	Bus KNX TP1
Éléments de commande	1 touche de programmation, 8 boutons de commande locale (2 par canal)
Affichage	1 LED rouge de programmation, 8 LED vertes d'état des sorties (2 par canal)
Fonctions principales	Commande de stores, volets roulants, stores vénitiens ; gestion des alarmes (vent/pluie), contrôles prioritaires, scénarios, commande locale
Mode de fonctionnement	Volets ou persiennes (avec réglage des lamelles)
Température de fonctionnement	-5 à 40 °C
Température de stockage	-25 à 70 °C
Humidité relative	Max 93% (sans condensation)
Degré de protection	IP20
Dimensions (format)	4 modules DIN (largeur environ 70 mm)
Montage	Sur rail DIN 35 mm
Connexion au bus	Borne à fiche 2 pin Ø 1 mm
Connexions électriques	Bornes extractibles à vis, section max câbles 4 mm²
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer avec un chiffon sec
Sécurité	Installation par personnel qualifié ; respect des normes KNX et basse tension

FOIRE AUX QUESTIONS - GW90852 Gewiss

Comment installer l'actionneur GW90852 sur un rail DIN ?

Insérez l'accrochage supérieur du dispositif sur le rail DIN de 35 mm, puis tournez le dispositif et bloquez-le en agissant sur la languette de fixation.

Comment connecter l'actionneur au bus KNX ?

Connectez le fil rouge du câble bus à la borne rouge (+) et le fil noir à la borne noire (-). Utilisez la borne bus fournie et respectez la polarité. Isolez les fils non utilisés.

Quels types de moteurs peut commander le GW90852 ?

Il commande des moteurs de stores, volets roulants et stores vénitiens, avec un courant maximal de 6 A par moteur.

Comment utiliser les boutons de commande locale ?

Appuyez longuement (>0,5 s) pour monter ou descendre le volet. Appuyez brièvement (≤0,5 s) pour arrêter le mouvement ou, en mode persienne, pour incliner les lamelles.

Comment régler le temps de course des volets ?

Mettez le volet en position haute, appuyez simultanément sur les 2 boutons locaux du canal, puis dans les 5 secondes appuyez sur le bouton BAS pour démarrer la descente. Appuyez sur un bouton dès que le volet est complètement fermé pour enregistrer le temps.

Comment gérer les alarmes de vent ou de pluie ?

Activez la fonction alarme dans la programmation. L'actionneur ouvrira ou fermera complètement le volet selon votre choix. En l'absence de message d'alarme pendant 30 minutes, l'actionneur déclenche la position de sécurité prédéfinie.

Que faire en cas de chute de tension du bus ?

Le mouvement en cours s'interrompt. Au rétablissement, le volet reste immobile jusqu'à une nouvelle commande. Les alarmes et forçages conservent leur état antérieur.

Quels sont les scénarios possibles et comment les programmer ?

L'actionneur peut mémoriser jusqu'à 8 scénarios avec des positions définies (haut, bas ou intermédiaire). Pour programmer, positionnez le volet puis enregistrez le scénario via l'outil Easy Controller ou l'unité de base.

Où trouver la notice complète du GW90852 ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

Comment nettoyer l'actionneur ?

Aucun entretien n'est nécessaire. Pour le nettoyage, utilisez un chiffon sec. Ne pas utiliser de produits liquides ou abrasifs.

MODE D'EMPLOI GW90852 Gewiss

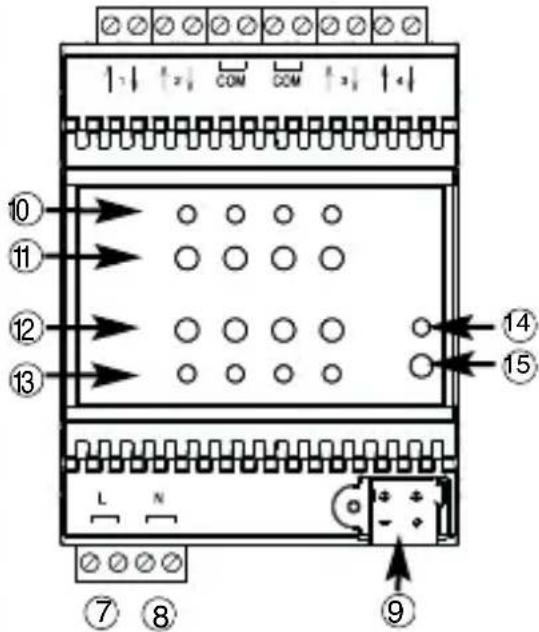

A
① ② ③ ④ ⑤ ⑥

① Uscita relè CANALE 1 - CHANNEL 1 output relay - Sortie relais CANAL 1 - Salida relè CANAL 1 - 1 KANAL Ausgang Relais
② Uscita rele CANALE 2 - CHANNEL 2 output relay - Sortierelais CANAL 2 - Salida rele CANAL 2 - 2 KANAL AusgangRelais
③ Comune (CANALE 1 - CANALE 2) - Common (CHANNEL 1 - CHANNEL 2) - Commun (CANAL 1 - CANAL 2) - Común (CANAL 1 - CANAL 2) - Allgemein (KANAL 1 - KANAL 2)
④ Comune (CANALE 3 - CANALE 4) - Common (CHANNEL 3 - CHANNEL 4) - Commun (CANAL 3 - CANAL 4) - Común (CANAL 3 - CANAL 4) - Allgemein (KANAL 3 - KANAL 4)
⑤ Uscita rele CANALE 3 - CHANNEL 3 output relay - Sortie relais CANAL 3 - Salida rele CANAL 3 - 3 KANAL Ausgang Relais
6 Uscita rele CANALE 4 - CHANNEL 4 output relay - Sortie relais CANAL 4 - Salida rele CANAL 4 - 4 KANAL Ausgang Relais

Alimentazione ausiliaria (FASE) - Auxiliary power supply (PHASE) - Alimentation auxiliaire (PHASE) - Alimentacion auxiliar (FASE) - Hilfsversorgung (PHASE)
Alimentazione ausiliaria (NEUTRO) - Auxiliary power supply (NEUTRAL) - Alimentation auxiliaire (NEUTRE) - Alimentacion auxiliar (NEUTRO) - Hilfsversorgung (NULLLEITER)
9 Terminali bus - Bus terminals - Borniers bus - Terminales bus - Busanschlüsse
10 Led stato uscita CANALE 1,2,3 e 4 (SU) - CHANNEL1,2,3 and 4 (UP) LED output status - LED etat de la sortie CANAL 1,2,3 et 4 (HAUT) - LED estado salute CANAL 1,2,3 e 4 (SUBIR) - KANAL 1,2,3 und 4 (AUF) LED Status Ausgang
11 Pulsanti commande locale CANALE 1,2,3 e 4 (SU) - CHANNEL 1,2,3 and 4 (UP) local command buttons - Boutons de commande locale CANAL 1,2,3 et 4 (HAUT) - Pulsadores mando local CANAL 1,2,3 e 4 (SUBIR) - KANAL 1,2,3 und 4 (AUF) lokale Taste Steuerung
12 Pulsanti dato locale CANALE 1,2,3 e 4 (GIU) - CHANNEL 1,2,3 and 4 (DOWN) local command buttons - Boutons de commande locale CANAL 1,2,3 et 4 (BAS) - Pulsadores mando local CANAL 1,2,3 e 4 (BAJAR) - KANAL 1,2,3 und 4 (AB) lokale Taste Steuerung

B

ATTENZIONE - ATTENTION - ATTENTION
ATENCIón - ACHTUNG

En cas de raccordement en parallele de plusieurs moteurs, toujours utiliser un relais d'appui ou d'isolement.

Attention! La sécurité de cet apparéil n'est garantie que si toutes les instructions données ici sont suivies scruppleusement.

Il convient de les tire attentivement et de les conserver en lieu sur. Les produits de la série Chorus peuvent etre installés dans un environnement exempt de poussiere et ou aucune protection speciale contre la pénétration d'eau n'est nécessaire.

Ils doivent être installés en conformité avec les exigences relatives aux apparciels à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est pré à fournir des explications complètes et des données techniques sur demande.

Gewiss SpA se reserve le droit de faire des modifications sur le produit précrit dans ce manuel à n'importe quel moment et sans aucun préavis.

Contenu de la confection

n. 1 Actioneur de commande moteur 4 canals 6 A Easy - sur rail DIN
n. 1 Borne bus
n.7 Bornes a vis
n.1 Couvercle avec vis
n. 1 Manuel d'installation et d'emploi

En bref

L'actionneur de commande moteur 4 canals 6 A Easy - sur rail DIN - permet de commander le mouvement de 4 moteurs indépendants de stores, de volets roulants et de stores vénitiens.

Les 2 relais de sortie de chaque canal, un pour la montée et l'autre pour la descente, sont interverrouillés, pour éviter d'endommager le moteur connecté. Les commandes de mouvement peuvent arriver de dispositifs de commande ou de capteurs du système de Home Automation, grâce au bus KNX, ou bien être engendrées localement grâce aux deux boutons frontaux. On pourra commander les charges à l'aide de la commande manuelle locale, même en l'absence de la tension de bus : dans ce cas, il faudra utiliser l'entrée auxiliaire d'alimentation 230Vca. L'actionneur est alimenté par la ligne bus, et est équipé de 2 LEDs vertes en façade pour chaque canal pour signaler que le mouvement du volet est en cours (montée / descente).

L'actionneur peut fonctionner dans les modes pour volets ou bien pour persiennes ; il est en mesure de gerer l'actionnement causé par des commandes d'alarme, contrôles prioritaires et commandes de scenario.

On peut utiliser en même temps les diverses modalités de fonctionnement.

Fonctions

L'actionneur moteur est en mesure de gerer simultanement des commandes de mouve des commandes d'alarme et des contrôles prioritaires. Au cas ou plusieurs modalités sont actives au même moment, l'actionneur executera celles qui ont la priorité la plus élevé. L priorité des diverses fonctions, de la plus haute à la plus BASSE, est la suivante :

• Etat du relais suite à une chute de tension du bus
• Contrôles prioritaires
• Gestion des alarmes
• Etat du relais au retour de la tension du bus
• Mouvements des volets / persiennes, gestion des scénarios, boutons-poussoirs de commande locale

PRIORITE MAX.

PRIORITÉ MIN.

Les deux LED vertes de signalisation d'etat de chaque canal s'allument quand les contacts des relais respectifs sont fermés (montée / descente).

Lève ou baisse les volets, ou bien en arrêté le mouvement dés la réception de la commande correspondante. En cas de non envoi de la commande de Stop, le moteur ne s'arrêté qu'à la fin du temps de mouvement : il faut donc que les volets soient dotés d'un capteur de fin de course ou bien d'un embrayage autonome.

MOUVEMENTS DES PERSIENNES

ATTENTION: pour pouvoir utiliser complètement cette modalité, il faut que les persiennes puissant orienter mécaniquement leurs lamelles avec des petits mouvements du moteur qui les font monter / descendre.

En envoyant une commande on peut lever ou baisser les persiennes, ou bien on peut arrêter leur mouvement. Quand, avec les persiennes arrêtés, l'actionneur recoit une brève commande de mouvement, il fait tourner les lamelles.

En cas de non envoi de la commande de Stop, le moteur ne s'arrête qu'à la fin du Temps de mouvement : il faut donc que les persiennes soient dotés d'un capteur de fin de course ou bien d'un embrayage autonome.

GESTION DES ALARMES

Si I'on active cette fonction, l'actionneur ouvre ou ferme complètement, pour la sécurité, le volet (persienne, ridesau motorisé) dés qu'il recoit un message d'alarme d'un capteur de vent ou de pluie. On doit effectuer le choix d'ouverture ou de fermeture au cours de la programmation.

Comme sécurité supplémentaire, si l'actionneur ne recoit, pendant plus de 30 minutes,aucun message de « alarme absence » de la part du capteur, il interprête cette absencede message comme une panne et, par conséquent, il met le volet dans la position desecurities prédéfinie. L'état d'alarme continue jusqu'à ce que l'actionneur reçoive unmessage d'« alarme absence »

A la fin de l'alarme, l'actionneur remet le volet dans la position initiale (ou bien exécuté la dernière commande reçue s'il a reçu des commandes pendant la phase d'alarme).

EXÉCUTION DES CONTROLES PRIORITAires

A la réception d'une commande qui ordonne le forçage, l'actionneur met le volet dans la position programmée (HAUT ou BAS). Tant que le contrôle priorit. n'est pas révoqué, l'actionneur ignore toutes les autres commandes reçues, y comprises les commandes d'alarme pluie et vent. A la revocation du contrôle priorit., l'actionneur remet le volet dans la position initiale (ou bien exécuté la dernière commande reçue s'il a reçu des commandes pendant le contrôle priorit.).

GESTION DES SCENARIOS

L'actionneur est en mesure d'enregistrer en mémoire et d'exécuter jusqu'à 8 scénarios, à chacun desquels est associée une position précise (HAUT, BAS ou intermédiaire) du volet. L'internissage du scenario n'est possible que quand le volet est arrêté. Avant d'enregistrer le scenario dans la mémoire, positionner le volet dans la position désirée.

INSTALLATION

ATTENTION: l'installation du dispositif ne doit être effectuee que par du personnel qualifie, conformement à la reglementation en vigueur et aux lignes directrices pour les installations KNX.

Avertissements pour l'installation KNX

1. La longueur de la ligne bus entre l'actionneur et l'alimentateur ne doit pas dépasser 350 mètres.
2. La longueur de la ligne bus entre l'actionneur et le dispositif KNX à commander le plus éloigné ne doit pas dépasser 700 mètres.
3. Pour éviter tous signaux et surtensions non désirés, ne pas créé de circuits en boucle.
4. Maintainir une distance d'au moins 4 mm entre les cables isolés un par un de la ligne bus, et les câbles de la ligne électrique (figure C)
5. Ne pas endommager le conducteur de continuite electrique du blindage (figure D).

ATTENTION: les câbles de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ni le conducteur de terre !

Montage sur rail DIN

Monter l'actionneur de commande du moteur à 4 canaux 6 A Easy sur rail DIN de 35mm de la manière suivante (figure G):

1. Insérer l'accrochage supérieur du dispositif sur le rail DIN.
2. Tourner le dispositif et le bloquer sur le rail DIN en agissant sur la languette de fixation.

Connexions électriques

ATTENTION: débrancher la tension de secteur avant de connecter le dispositif au secteur!

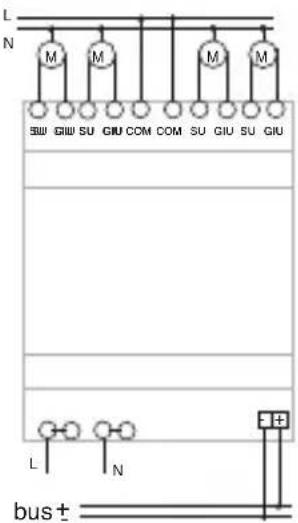

La figure B montre le schéma des connexions électriques.

1. Connecter le fil rouge du cable bus à la borne rouge (+) du terminal, et le fil noir à la borne noire (-). On peut relier au terminal bus jusqu'à 4 lignes bus (fils de la même couleur dans la même borne) (figure E).
2. Isoler l'écran, le conducteur de continuité électrique et les fils restants blanc et jaune du cable bus (au cas où l'on utilise un cable bus à 4 conducteurs), qui ne sont pas nécessaires (figure D).

INSTALLATION

1. Brancher la borne bus dans les pieds du dispositif prévus. Le sens correct d'insertion est déterminé par les guides de fixation. Isoler la borne bus en utilisant le petit couvercle prévu, qui doit être fixé au dispositif avec sa vis.
   Le petit couvercle garantit la séparation minimale de 4 mm entre les câbles de puissance et les câbles bus (figure F).
2. Raccorder la charge aux bornes à vis situées au-dessus et en dessous de l'actionneur, en contrôle de ne pas dépasser les limites de courant spécifiées dans les Données techniques.

Initialisation avec Easy Controller

1. Alimenter le dispositif avec le bus.
2. Faire charger le dispositif par le système avec une des procédures suivantes :

Acquisition automatique:

• selectionner le commande "Recher/Config." ou "Scanner" du menu "Installation"

Acquisition manuelle:

• selectionner le menu "Ajouter un dispositif" du menu "Installation";
• appuyer brièvement (< 2 secondes) sur la touche de programmation. La LED de programmation s'éclairera pendant le processus d'acquisition (figure A).

Le dispositif acquis est listed avec un numéro assigné, le code du produit et la liste des canaux sur la vue "Dispositifs".

Initialisation avec unité de base Easy (GW 90 831)

1. Alimenter le dispositif avec le bus.

2. Faire charger le dispositif par le système avec une des procédures suivantes :

3. Acquisition automatique (le dispositif a encore les programmations faites en usine):

4. besoin dans l'unité de base Easy le menu « Application → Nouvelle fonction » ou « Application → Préparer fonction », le dispositif est reconnu automatiquement.

5. Acquisition manuelle (les programmations faites en usine ont ete modifiées) :

6. besoin dans l'unité de base Easy le menu « Application →Chercher dispositif »;

7. appuyer brièvement (< 2 secondes) sur la touche de programmation. La LED de programmation s'éclairera pendant le processus d'acquisition (figure A).

Le dispositif acquis par l'unité de base Easy est répertorié, avec le numéro qui lui est assigné, dans les canaux des menus « Application → Nouvelle fonction » ou « Application → Préparer fonction »

PROGRAMMATION AVEC EASY CONTROLLER

Programmer l'actionneur à l'aide d'Easy Controller (GW 90 837 / GW 90 838 / GW 90 840) ou de l'unité de base Easy (GW 90 831).

Le dispositif peut être selectionné de la manière suivante :

• en appuyant sur le bouton local de commande : le canal correspondant sera mis en évidence dans la liste des canaux;
• directement dans la liste des canaux.

Noms des fonctions

volets 1 bouton mouvement des volets ou des persiennes avec 1 bouton

volets 2 boutons mouvement des volets ou des persiennes avec 2 boutons

fronts volets commande de gestion des volets ou des persiennes avec des fronts

scENARIO actionnement et@mémorisation des scénarios

contrôle priorit. actionnement des forçages

capteur de vent actionnement avec alarme vent

capteur de pluie actionnement avec alarme pluie

Après avoir sélectionné les dispositifs on peut creer les fonctions.

Pour toutes informations supplémentaires sur les procédures de programmation, se référer à la documentation de l'unité de base Easy ou de l'Easy Controller.

PROGRAMMATION AVEC EASY CONTROLLER

Paramètres de configuration (Easy)

Après avoir créé les fonctions désirées, on peut programmermer les paramétres de fonctionnement de l'actionneur.

Les paramètres disponibles, en rapport avec la fonction réalisée, sont enumeratedés sur les tableaux ci-dessous.

La valeur soulignée indique la valeur par défaut.

Fonction : pour toutes les fonctions.
Paramètre: Mode de fonctionnement
volets_mouvements des volets
persiennes mouvements des persiennes et réglage des lamelles

Fonction : alarmé
Paramètre: Modalité d'alarme
Aucune alarmé signalisation	d'alarme ignorée
Posit. alarmé: bas ouverte	ture complète du volet
Posit. alarmé: haute ferméture	complète du volet

Réglage du temps de course et du temps de mouvement

L'actionneur de commande moteur 4 canals 6 A Easy utilise deux temps que l'on peut paramétrer, pour la gestion des positions intermédiaires du volet et pour l'interruption de l'alimentation du moteur :

• Temps de course, qui est le temps nécessaire, à partir de la pleine ouverture du volet, pour que celui-ci se ferme complètement ;
• Temps de mouvement, égal à 110% du temps de course, qui est le temps de sécurité après lequel l'alimentation du moteur électrique s'interrompt.

Pour enregistrer le temps de course dans la mémoire de l'actionneur, suivre la procédure suivante :

1. Mettre le volet dans la position d'ouverture complete (« complètement en haut »).
2. Appuyer simultanément sur les 2 boutons-poussoirs de commande locale relatifs au canal à imposer (figure A).
3. Avant 5 secondes (avant que les LED n'arrêtent de clignoter), appuyer sur le boutonpoussoir BAS et faire descendre le store pour lancer le décompte de la durée de la course.
4. Dans que le volet est complètement fermé (« complètement en bas »), appuyer sur un des boutons qu'il soit de commande locale afin d'enregistrrer le temps de course et sortir de la procédure.

Pour que le temps de course soit enregistré correctement dans la mémoire, il est recommandé d'appuyer sur le bouton juste après que le volet s'est fermé complètement.

Dans la modalité à store vénitien, on pourra gérer le nombre de pas nécessaires à l'ouverture ou à la fermetre complète des lamelles.

Le nombre de pas est méorisé de la manière suivante :

1. Porter les lamelles en ouverture totale.
2. Appuyer simultanément sur les 2 boutons-poussoirs de commande locale, relatifs au canal à imposer (figure A).
3. Dans les 5 secondes (avant que les voyageants ne cessent de clignoter), appuyer sur les boutons-poussoirs HAUT le nombre de fois correspondant au nombre de pas de réglage des lamelles.
4. Au bout des 5 secondes, le nombre de clignotements du voyant HAUT correspond à la valeur méorisée.

Utilisation des boutons de commande locale

Les 2 boutons de commande locale de chaque canal (figure A) permettent de commander le volet ou la persienne, de la façon suivante :

• En appuyant longuement (>0,5s) sur le bouton, on commande le mouvement du volet ou de la persienne en HAUT ou en BAS pendant un temps égal au Temps de mouvement.
• Si le volet ou la persienne est en mouvement, en appuyant brievement (≤ 0,5 s) sur un des deux boutons on arrêté le volet ou le store.
• Dans la modalité persienne, si la persienne est immobile, chaque brève pression des boutons (≤ 0,5 s) cause un mouvement d'inclinaison des lamelles.

On pourrait commander les charges à l'aide de la commande manuelle locale, même en l'absence de la tension de bus: dans ce cas, il faudra utiliser l'entrée auxiliaire d'alimentation 230Vca.

Position intermédiaire du volet ou de la persienne

Quand on execute un scenario, le volet ou la persienne prend la position intermédiaire qui a ete precedemment enregistrree dans la memoire. A la fin des alarmes ou des forçages (reception d'une commande de fin d'alarme ou de forcage), l'actionneur execute la derniere commande memorisee, et au cas ou il n'y en a pas il se met dans la position qui precedait le debut de I'alarme ou du forcage.

Comportement à la chute et au rétablissement de l'alimentation bus

Si la tension du bus descend au-dessous de 18 V cc pendant plus de 1,5 ms, le mouvement eventuel du volet ou de la persienne s'interrompt.

Quand la tension du bus se rétablit, le volet ou la persienne reste immobile jusqu'à une nouvelle commande de mouvement. Si une alarmé est active ou un forçage est en cours, les sorties se reportent sur l'état précédent à la chute du bus.

Entretien

Le dispositif n'a pas besoin d'entretien. Pour l'éventuel nettoyage, utiliser un chiffon sec.

DONNEES TECHNIQUES

Communication	Bus KNX
Alimentation	Avec bus KNX, 29 V cc SELV
Câble bus	KNX TP1
Absorption du courant par le bus	10 mA max
Éléments de commande	1 touche miniature de programmation
	8 boutons de commande locale
Éléments d'affichage	1 LED rouge de programmation
	8 LED vertes pour signaler l'état des sorties
Éléments d'actionnement de chaque canal	2 relais unipolaires à verrouillage mécanique
Contact de sortie	8 NO de 8 A (cosφ=1) - 250 Vca
Courant max par typologie de charge	Moteurs et motoréducteurs: 6 A en accord avec EN60669-2-1
	Charge résistive: 8 A
Milieu d'utilisation	A l'intérieur, lieux secs
Température de fonctionnement	-5 ÷ 40 °C
Température de stockage	-25 ÷ 70 °C
Humidité relative	Max. 93% (sans condensation)
Connexion au bus	Borne à fiche, 2 pin Ø 1 mm
Connexions électriques	Bornes extractibles à vis, section max. câbles : 4 mm²
Degré de protection	IP20
Dimension	4 modules DIN
Normes de référence	Directive basse tension 2006/95/CE
	Directive compatibilité electromagnétique
	2004/108/CE EN50428, EN50090-2-2, EN60669-2-1
Certifications	KNX/EIB

INDICE

pag.
ADVERTENCIAS GENERALES 40
DESCRIPCION GENERAL 41
INSTALACION 43
PROGRAMACION CON EASY CONTROLLER 44
EN SERVICIO 48
DATOS TECNICOS 49
