MANUALE UTENTE GW90852 Gewiss

Attuatore commande motore 4 canali 6 A Easy - da guida DIN

In caso di collegamento in parallelo di più motori,utilizzare sempre relè di appoggio o di isolamento.

pag.
AVVERTENZE GENERALI 4
DESCRIZIONEGENERALE 5
INSTALLAZIONE 7
PROGRAMMAZIONE CON CONFIGURATORE EASY 8
IN SERVIZIO 12
DATI TECHNICI 13

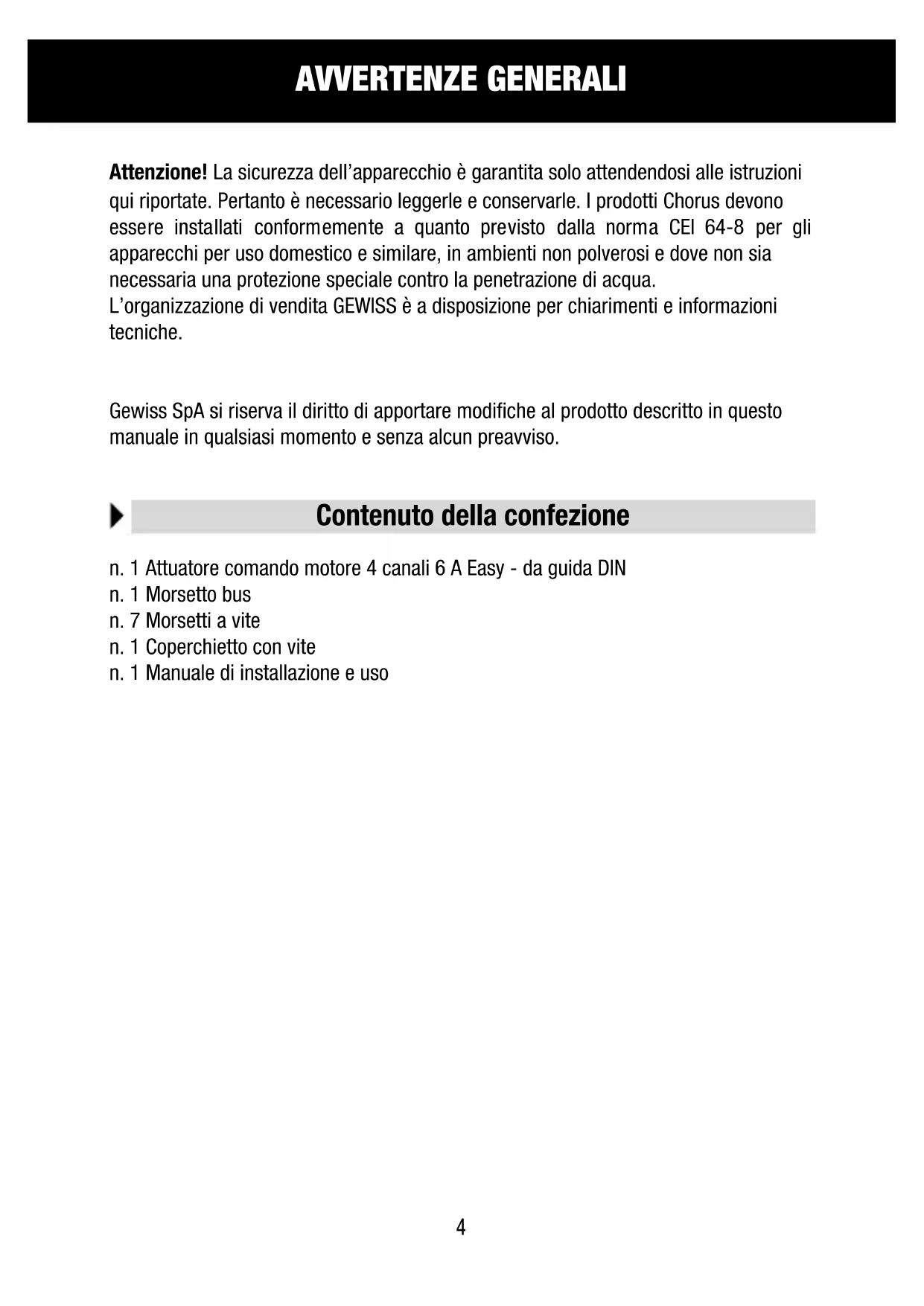

AVVERTENZE GENERALI

Attenzione! La sicurezza dell'apparecchio è garantita solo attendendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle. I prodotti Chorus devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in quello manuale in qualsiasi momento e alla alcun preavviso.

Contenuto della confezione

n. 1 Attuatore comando motore 4 canali 6 A Easy - da guida DIN
n.1 Morsetto bus
n. 7 Morsetti a vite
n. 1 Coperchietto con vite
n. 1 Manuale di installmente e uso

In breve

L'attuatore dato 4 canali 6 A Easy - da guida DIN permette di dato are il movimento di 4 motori indipendenti di tapparelle, tende e veneziane. I 2 relè di uscita di ciascun canale, uno per la salita e l'alto per la discesa, sono interbloccati per evitare danneggiamenti al motore collegato.

I comandi di movimento possono giungere da dispositivi di commando o sensori del sistema di Home Automation,tramite il bus KNX,oppure essere generati localmente mediating i due pulsanti frontali. E' possible commandare i carichiattraverso il commando manuale localeanche in assenza di tensione bus: in tal caso è necessario utilizzare l'ingresso ausiliario di alimentazione 230Vac.L'attuatore è alimentato alla linea bus ed è dotato di 2 LED frontali verdi di ciascun canale per la segnalazione del movimento della tapparella in corso (salita / discesa).

L'attatatore più funzionare nelle modalità tapparelle o veneziane, ed è in grado di gestire l'attuzione consequences a comandi di allarme, prioritari e di scenario.

Le modalità di funzionamento sono fruibili contemporaneamente.

Funzioni

L'attuatore motore è in grado di gestire contemporaneamente comandi di movimentazione, di allarme e prioritari. In caso di più modalità attive nello stesso momento, l'attuatore eseguirà quella a priorità più alta. La priorità delle varie funzioni, alla quale massima a quella minima, è la seguente:

• Stato relè su caduta tensione bus
  Comandi prioritari
• Gestione allarmi
• Stato relè su ritorno tensione bus
• Movimentazione tapparelle/veneziane, gestione scenari, pulsanti lavoro locale

PRIORITA MAX

PRIORITA MIN

I due LED verdi di segnalazione di stato di ciascun canale si accendono quando i contatti dei rispetti relè sono chiusi (salita/discesa).

MOVIMENTAZIONETAPPARELLE

Alza o abbassa le tapparelle, oppure ne ferma il movimento, al ricevimento del relativo dato.

In caso di mancato invio del dato di Stop il motore viene arrestato solamente al termine del Tempo di movimentazione: occorre quindi che le tapparelle siano dotate di un sensore di fine corsa o di una frizione autonoma.

MOVIMENTAZIONE VENEZIANE

ATTENZIONE: per poter sfruttare completamente questa modalità le veneziane devono poter orientare meccanicamente le loro lamelle con piccoli movimenti di salute/disceva del motore.

Le veneziane possono essere alzate o abbassate, oppure se ne può fermare il movimento, inviando il relativo dato. Le lamelle vengono ruotate quando, a veneziane ferme, l'attuatorie riceve un dato di movimento breve.

In caso di mancato invio del dato di Stop il motore viene arrestato solamente al termine del Tempo di movimentazione: occorre quindi che le veneziane siano dotate di un sensore di fine corsa o di una frizione autonoma.

GESTIONE ALLARMI

Se si attiva esta funzione, l'attuatorie après o chiude completamente per sicurezza la tapparella (veneziana, tenda motorizzata) quando riceve un messaggio di allarme da un sensore di vento o di pioggia.

La scelta di aperture o chiusura viene effettuata durante la programmazione.

Come ulteriore sicurezza, se I'attuatore non riceve per più di 30 minuti un messaggio di "allarme assente" da parte del sensore interpreta但这a mancanza come un guasto e, di conseguenza, porta la tapparella nella posizione di sicurezza prestabilita. Lo stato di allarme perdura finché I'attuatore non riceve un messaggio di "allarme assente".

Al terme dell'allarme l'attuatore riporta la tapparella nella posizione iniziale (o esegue l'ultimo dato ricevuto, se durante la fase di allarme ha ricevuto dei dati).

ESECUZIONE COMANDI PRIORITY

Alla ricezione di un dato che ordina la forzatura, porta la tapparella nella posizione impostata (SU o GIù). Finché noniene revocato il dato prioritario, l'attuatore ignora tutti gli altri dati ricevuti, compresi quelli di allarme pioggia e vento.

Alla revoca del dato prioritario l'attuatore riporta la tapparella nella posizione iniziale (o esegue l'ultimo dato ricevuto, se durante il dato prioritario ha ricevuto dei comandi).

GESTIONE SCENARIO

L'attatore è in grado di memorizzare ed eseguire fino ad 8 scenari, ad ognuno dei quali è associata una precisa posizione (SU, GIù o intermedia) della tapparella.

L'apprendimento dello scenario è possible solo quando la tapparella è ferma.

Posizione la tapparella nella posizione desiderata prima di memorizzare lo scenario.

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, segendo la normativa vigente e le linee guida per le installazioni KNX.

Avvertenze per l'installazione KNX

1. La lunghezza della linea bus tra l'attuatore e l'alimentatore non deve superare i 350 metri.
2. La lunghezza della linea bus tra l'attuatore e il più lontano dispositivo KNX da comandare non deve superare i 700 metri.
3. Per evitare segnali e sovratensioni non voluti, non dar vita a circuiti ad anello.
4. Mantenere una distanza di almeno 4mm tra i cavi singolarmente isolati della linea bus e quelli della linea elettrica (figura C).
5. Non danneggiare il conduttore di continuità elettrica della schermatura (figura D).

ATTENZIONE: i cavi di segnale del bus non utilizzati e il conduttore di continuità elettrica non devono mai toccare elementi tanto tensione o il conduttore di terra!

Montaggio su guida DIN

Montare l'attuatore comando motore 4 canali 6A Easy su guida DIN da 35mm nel seguente modo (figura G):

1. Inserire l'aggancio superiore del dispositivo nella guida DIN.
2. Ruotare il dispositivo e bloccarlo sulla guida DIN agendo sulla linguetta di fissaggio.

Concessioni elettriche

ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositivo alla rete elettrica!

La figura B在哪的 schema delle connessioni elettriche.

1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello stesso colore nelle stesso morsetto) (figura E).
2. Isolare lo schermo, il conduzione di continuità elettrica e i rimanenti fili bianco e giallo del cavo bus (nel caso in cui si utilizzzi un cavo bus a 4 conduttori), che non sono

C

PROGRAMMAZIONE CON CONFIGURATORE EASY

Programmare l'attuatore tramite Easy controller (GW 90 837 / GW 90 838 / GW 90 840) o con unità base Easy (GW 90 831).

Il disposivo più essere selezionato nei seguenti modi:

• premendo uno dei pulsanti di lavoro locale: il canale corrispondente verrà evidenziato nell'élenco dei canali;
• direttamente dall'elenco dei canali.

Nomi delle funzioni

tappar. 1 pulsante movimentazione di tapparelle o veneziane con 1 pulsante

tappar. 2 pulsanti movimentazione di tapparelle o veneziane con 2 pulsanti

fronti tapparelle lavoro gestione di tapparelle o veneziane con fronti

scenario attuazione e memorizzazione scenario

comando prioritario attuazione forzature

sensore vento attuazione con allarme vento

sensore pioggia attuazione con allarme pioggia

Dopo la selezione del dispositivo è possible create le funzioni.

Per ulteriori informazioni sulle procedure di programmazione fare riferimento alla documentazione dell'unità base Easy o dell'Easy Controller.

Parametri di configurazione (Easy)

Dopo la creazione delle funzione desiderata è possible impostare i parametri di funzionamento dell'attuatore.

I parametri disponibili, in relazione alla funzione realizzata, sono elencati nelle tabelle sottoriportate.

Il valore sottolineato indica il valore di default.

Funzione: per tutte le funzioni
Parametro: Modo funzionamento
tapparelle movimentazione	tapparelle
veneziane movimentazione	veneziane e regolazione lamelle

Funzione: allarme

Parametro: Modalità allarme

nessun allarme segnalazione di allarme ignorata

posiz. allarme: giù aperture completet a tapparella

posiz. allarme: su chiusura completeness tapparella

Regolazione dei tempi di corsa e movimentazione

L'Attuatore dato 4 canali 6 A Easy per la gestione delle posizioni intermediedella tapparella e l'interruzione dell'alimentazione del motore utilizza due tempi parametrizzabili:

• Tempo di corsa, che è il tempo necessario affinché la tapparella si chiuda completeness partendo alla piena aperture;
• Tempo di movimentazione, pari al 110% del tempo di corsa, che è il tempo di sicurezza trascorso il quale viene interrotta l'alimentazione del motore elettrico.

Il tempo di corsa viene memorizzato nell'attuatore con la seguente procedura:

1. Portare la tapparella in posizione di complete aperture ("tutto su").
2. Premere contemporaneamente i 2 pulsanti di lavoro locale relativi al canale da impostare (figura A).
3. Entro 5 secondi (prima che i LED smettano di lampeggiare) premere il pulsante GIU e far scendere la tapparella per far iniziare il conteggio del tempo di corsa.
4. Quando la tapparella è completamente chiusa ("tutto giù") premere uno qualsiasi dei pulsanti di commando locale per memorizzare il tempo di corsa e uscire alla procedura. Per la corretta memorizzazione del tempo di corsa, si raccomanda di premere il pulsante subito dopo che la tapparella è completamente chiusa.

Nella modalità veneziana è possibile gestire il numero di step necessari per la completeness apertura/chiusura delle lamelle.

Il numero di step viene memorizzato con la seguente procedura:

1. Portare le lamelle in condizione di completa aperture.
2. Premere contemporaneamente i 2 pulsanti di lavoro locale relativi al canale da impostare (figura A).
3. Entro 5 secondi (prima che i LED smettano di lampeggiare) premere i pulsanti SU per il numero di volte corrispondente al numero di step di regolazione delle lamelle.
4. Allo scadere dei 5 secondi il led SU lampeggia per un numero di volte corrispondente al valore memorizzato.

Uso dei pulsanti di commando locale

I 2 pulsanti di lavoro locale di agli canale (figura A) permettono di lavorare la tapparella o veneziana nel seguente modo:

• Premendo a lungo (>0,5 s) il pulsante si fa muovere la tapparella o veneziana in SU o in GIù per un tempo pari al Tempo di movimentazione.
• Se la tapparella o veneziana è in movimento, premendo brevamente (≤ 0,5 s) uno dei due pulsanti la si arresta.
• Nella modalità Veneziana, con la veneziana ferma, agli pressione breve dei pulsanti (≤ 0,5s) causa un movimento di inclinatione delle lamelle.

E' possibile comandare i carichi attaverso il commando manuale localeanche in assenza di tensione bus: in tal caso è necessario utilizzato l'ingresso ausiliario di alimentazione 230Vac.

Posizione intermedia della tapparella o veneziana

All'esecuzione di uno scenario la tapparella o veneziana assume la posizione intermedia precedentamente memorizzata.

Al termine di allarmi o forzature (ricezione di un lavoro di fine allarme o forzatura) l'attuatore esegue l'ultimo lavoro memorizzato e, in caso non ve ne siano, si porta nella posizione precedente l'inizio dell'allarme o della forzatura.

Comportamento alla caduta e al ripristino dell'alimentazione bus

Se la tension del bus scende sotto i 18 V dc per più di 1,5 ms viene interrotta l'eventuale movimentazione della tapparella o veneziana.

Al ripristino della tensione del bus, la tapparella o veneziana rimane ferma sono ad un nuovo dato di movimentazione. Nel caso in cui fosse attivo un allarme od una forzatura, le uscite si riportano dello stato precedente alla caduta del bus.

Manutenzione

Il disposativo non necessita di manutenzione. Per un'eventuale pulizia adoperare un panno asciutto.

DATI TECHNICI

Comunicazione	Bus KNX
Alimentazione	Tramite bus KNX, 29 V dc SELV
Cavo bus	KNX TP1
Assorbimento corrente dal bus	10 mA max
Elementi di lavoro	1 tasting miniatura di programmaticione
	8 pulsanti di lavoro locale
Elementi di visualizzazione	1 LED rosso di programmaticione
	8 LED verdi di segnalazione stato uscite
Elementi di attuazione per agli canale	2 relle unipolari con interblocco meccanico
Contatto di uscita	8 NA da 8 A (cosφ=1) - 250 Vac
Corrente max per tipologia carico	Motori e motoriduttori: 6 A secondo EN60669-2-1
	Carico resistivo: 8 A
Ambiente di utilizzo	Interno, luoghi asciutti
Temperatura di funzionamento	-5 ÷ +40 °C
Temperatura di stoccaggio	-25 ÷ +70 °C
Umidità relativa	Max 93% (non condensante)
Connessione al bus	Morsetto ad innesto, 2 pin Ø 1 mm
Connessioni elettriche	Morsetti estraibili a vite, sezione max cavi: 4 mm²
Grado di protezione	IP20
Dimensione	4 moduli DIN
Riferimenti normativi	Direttiva bassa tensione 2006/95/CE
	Direttiva compatibilità elettromagnetica 2004/108/CE
	EN50428, EN50090-2-2, EN60669-2-1
Certificazioni	KNX/EIB

CONTENTS

page
GENERAL INFORMATION 16
GENERAL DESCRIPTION 17
INSTALLATION 19
PROGRAMMING WITH THE EASY CONTROLLER 20
IN SERVICE 24
TECHNICAL DATA 25

GENERAL INFORMATION

① Connessione dispositivo bus

Bus device connection - Connexion dispositif bus - Conexión dispositivo bus Anschluss Busvorrichtung

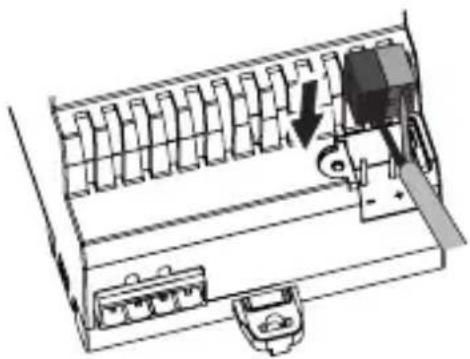

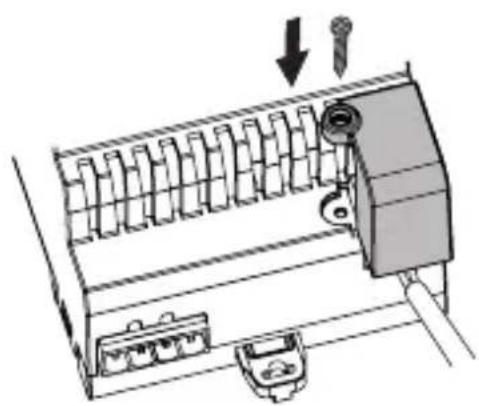

② Connessione cavo bus

Bus device connection - Connexion cable bus Conexión cable bus - Anschluss Buskabel

F

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell'articolo R2 comma 6 della Decisione 768/2008/CE si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è:
