MANUAL DE USUARIO GW90852 Gewiss

En caso de conectar en paralelo varied motores,utilizar siempre un relé de apoyo o de aislamento.

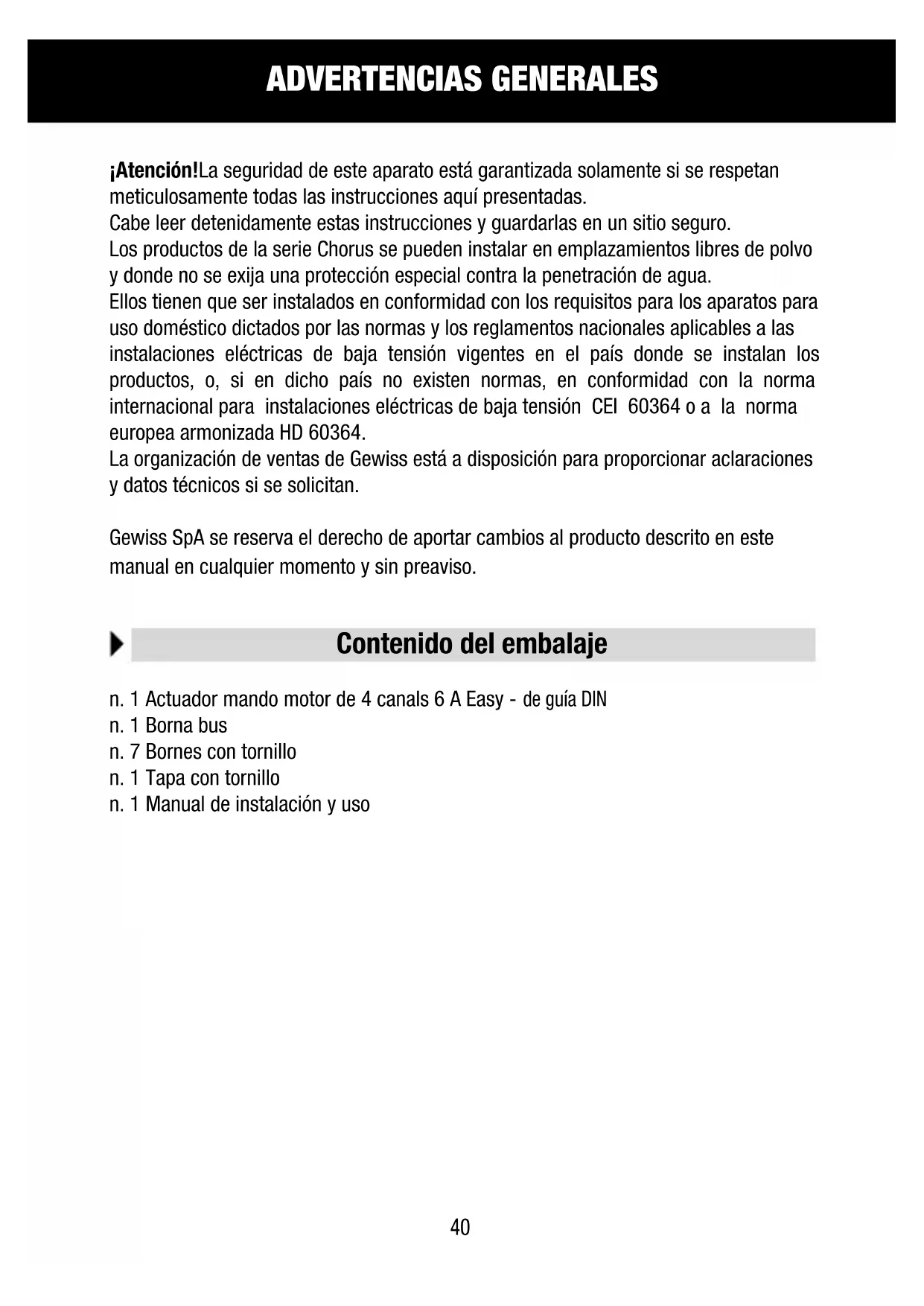

ADVERTENCIAS GENERALES

jAtencion!La seguridad de este aparato está garantizada solamente si se respetan meticulosamente todas las instruccionesquiry presentadas.

Cabe leer detenidamente estas instrucciones y guardarlas en un situ seguro.

Los productos de la série Chorus se pueden instalar en emplazimientos libres de polvo y donde no se exija una proteccion especial contra la penetracion de agua.

Ellos tienen que ser instalados en conformidad con los requisitos para los aparatos para uso dométrico dictados por las normas y los reglamentosnationales aplicables a las instalaciones electricas de bajo tensión vigentes en el País donde se instalan los productos, o, si enDICHO pAIS no existen normas, en conformidad con la norma internacional para instalaciones electricas de bajo tensión CEI 60364 o a la norma europea armonizada HD 60364.

La organized de ventas de Gewiss está a disposicion para proportionsar aclaraciones y datos技术和s si se solicitan.

Gewiss SpA se reserva el derecho de aportar Cambios al producto descririto en este manual enequalquiermomentoysin preaviso.

Contenso del embalaje

n. 1 Actuator mando motor de 4 canals 6 A Easy - de guía DIN
n. 1 Borna bus
n. 7 Bornes con tornillo
n. 1 Tapa con tornillo
n. 1 Manual de instalación y uso

En breve

El actuator mando motor de 4 canals 6 A Easy de guía DIN, permite dirigir el movimiento de 4 motores independentes de persianas, cortinas y venecianas. Los 2 relés de calidad de cada canal, uno para subir y el(other para bajo, esta interbloqueados para evaporar daños en el motor conectado.

Los mandos de Movement都可以 alcanzarse desdedispositivosde mando o sensores delsystema de Home Automation, mediate el bus KNX, o bien generarse de forma local mediate los pulsadores frontales. Es possible actionar las cargas mediate el mando manual local también en ausencia de tension en el bus: en dicho caso, es necessarioutilizar la entrada auxiliar de alimentacion de 230Vca. El actuator recibe alimentacion de la linea bus y tiene 2 LED frontales verdes de cada canal para signalizar el estado delmovimiento de la persiana en bajo (subir/bajar).

El actuator pueda functionar en las modalidades persianas o venecianas, y es capaz de gestionar la actuacion correspondiente a mandos de alarmas, prioritarios y de escenario. Las modalidades de functonamento estan disponibles contemporaneamente.

Funciones

El actuator motor可以选择 gestionar de forma contemporáneaMANDOS de movimiento, de alarma y prioritarios. En el caso de varias modalidades activas al mesmo tiempo, el actuator executará la queonga la prioridad más alta. La prioridad de las cualeslesesion, de maxima a minima, es la siguientes:

• Estado de rele en caía de tension del bus
• Mandos prioritarios
• Gestión de alarmas
• Estado de relé en returno de tension del bus
• Movimiento de persianas/venecianas, gestion de escenarios, pulsadores de mando local

PRIORIDAD MAX

PRIORIDAD MIN

Los dos LED verbés de senalización de estado de cada canal se encienden cuando los contactos de los correspondientes relés están cerrados (subir/bajar).

MOVIMIENTOPERSIANAS

Sube o bajo las persianas, o bien para el movimiento de las mismas al recibir laorden correspondiente.

En caso de omission de envio del mando Stop, el motor se detiene unicolemente al finalizar el Tiempo de movimiento: es necessario que las persianas tengan un sensor de fin de carrera o de una friccion autonoma.

ATENCION: para poder aprovechar Completely esta modalidad, las venezñas deben poder orientar las láminas de modo mecánico conPEGUNOS MOVIMIENTOS DE SUBIDA/bajada del motor.

Las venezuelas peuvent subirse o bajoarse, o bien puede detener el movimiento de las mismas, executando el mando correspondiente. Cuando, con venezuelas paradas, el actuador recibe un mando de movimiento breve las láminas giran.

En caso de omisión de envío del mando Stop, el motor se detiene únicamente al finalizar el Tiempo de movimiento: es Neededo que las venecianas tengan un sensor de fin de carrera o una fricción autónoma.

GESTION DE ALARMAS

Si se activa esta funciona, el actuador por motivos de seguridad cierra o abre Completely la persiana (veneciana, cortina motorizada) cuando recibe un mensaje de alarma de un sensor de viento o de lluvia.

La elección de abertura o cierre se realiza durante la programación.

Como medida de seguridad ulterior, si el actuador no recibe durante más de 30 horas un mensaje de "alarma ausente" por parte del sensor, interpreta a dicha falta como fallo yriba la persiana a la posicion de sécurité preestablecida. El estado de alarma dura hasta que el actuador recibe un mensaje de "alarma ausente".

Al finalizar la alarma, el actuatorizza la persiana a la posicjion inicial (o ejectuta elultimate mando recibido, si durante la fase de alarma ha recibido mandos).

EJECUACION DE MANDOS PRIORITARIOS

Al recibir un mando que ordena el forzimiento, colocá la persiana en la posición configurada (ARRIBA o ABAJO). Hasta que no se modifique el mando prioritario, el actuador ignora todos losDEMÁMANDOS recibidos, incluidos los de alarma de lluvia y viento.

Al revocar el mando prioritario, el actuador llama la persiana a la posicion inicial (o ejecta elultimate mando recibido, si durante el mando prioritario ha recibido mandos).

GESTION DE ESCENARIOS

El actuator pueda memorizar y executar hasta 8 escenarios, a cada uno de los cuales se asociía una posición española (ARRIBA, ABAJO o intermedia) de la persiana.

El aprendizaje del escenario es possible solo cuando la persiana está parada.

Colocar las persianas en la posicón deseada antes de memorizar el escenario.

ATENCION: La instalacion del dispositivo debe efectuarse exclusivamente por personalriallicado,siguiendo la normativa vigente y las lineas guia para las instalaciones KNX.

Advertencias para la instalacion KNX

1. La longitud de la linea bus entre el actuador y el alimentador no debe superar los 350 metros.
2. La longitud de la linea bus entre el actuador y el más lejano dispositalo KNX a dirigir no debe superar los 700 metros.
3. Para evaporar senales y sobretensiones no deseadas no de vida a circuitos de anillo.
4. Mantener una distancia de al menos 4 mm entre los cables individualmente aislados de la linea bus y los de la linea electrica (figura C).
5. No dañé el conductor de continuaidad electrica del blindaje (figura D).

ATENCION: los cables deASNal del bus no utilizing y el conductor de continualeductrca no deben nunca tocar elementos bajo tension o el conductor de tierra!

Montaje en carril DIN

Montar el aconteedor de mando motor 4 canales 6 A Easy en el carril DIN de 35mm del suiviente modo (figura G):

1. Introducir el enganche superior del dispositivo en el carril DIN.
2. Girar el dispositivo y bloquearlo en el carril DIN usinga la lengueta de fijacion.

Conexiones electrolycas

ATENCION: desconectar la tension de red antes de conectar el dispositivo a la red electrica!

La figura B muestra el esquema de las conexiones electricas.

1. Conectar el cable rojo del cable bus a la bona roja (+) del terminal y el cable negro a la bona negra (-). Al terminal bus se pueda conectar hasta 4 lineas bus (cables del mesmo color en la mesma hora) (figura E).

2. Aislar la pantalla, el conductor de continua electrica y los cables blanco y amarillo del cable bus (en el caso de que se usa un cable bus de 4 conductores), que no son necessarios (figura D).

3. Introducir la borna bus en los pies especialicos del dispositivo. El sentido correcto de insertion está determinado por las guías de fjación. Aislar el borne bus usingo la tapa correspondiente, fjándola al dispositivo con un tornillo.
   La tapa garantiza la separacion minima de 4 mm entre los cables de potencia y los cable bus (figura F).

4. Conectar la energia con los Bornes con tornillo correspondientes situados encima y bajo del aconteedor, verificando que no se superen los limites de corrientepecificados en los Datos技术和icos.

Programación con Easy Controller

1. Alimentar el dispositivo mediante el bus.

2. Consequir el dispositivo del systema con uno de los siguientes procedimientos:

3. Adquisión automática:

4. selección el mando "Busca/Config." o "Exploración" del menu "Instalación";

5. Acquisition manual:

6. selección el menu "Añadir dispositivos" del menu "Instalación";

7. presionar brevamente (< 2segundos) la tecla de programacion. EI LED de programacion se iluminara durante el proceso de requisacion (figura A).

El dispositivo adquirido se indica con un número asignado, un Código de producto y una lista de los canales en la vista "Dispositivos".

Programación con unidad base Easy (GW 90 831)

1. Alimentar el dispositivo mediante el bus.

2. Consequir el dispositivo del systema con uno de los siguientes procedimientos:

3. Adquisión automatica (el dispositivo tiene aún las programaciones de fabrica): - elegir en launidad base Easy el menu "Aplicación → Nueva función" o "Aplicación → Editar funciona": el dispositivo se reconoce automatistically.

4. Adquisión manual (las programaciones de fabrica se han modificado):

5. elegir en launidad base Easy el menu "Aplicación → Buscar dispositivo";

6. presionar brevamente (< 2 segundos) la tecla de programacion. El LED de programacion se iluminara durante el proceso de Acquisition (figura A).

El dispositivo adquirido desdela unidad base Easy se indica con el numero asignado en los canales de los menos "Aplicacion Nueva9funcion" o "Aplicacion Editar9funcion".

PROGRAMACION CON EASY CONTROLLER

Programar el acontecimiento mediante el Easy controller (GW 90 837 / GW 90 838 / GW 90840) o con launidad base Easy (GW 90 831).

El dispositivo puede selectionarse de las siguientesomanas:

• presionando uno de los pulsadores de mando local: el canal correspondiente se verá resultado en la lista de los canales;
• directamente de la lista de los canales;

Nombres de las/DDiones

persi. 1 pulsador movimiento de persianas o venezuelanas con 1 pulsador

persi. 2 pulsadores movimiento de persianas o venezuelanas con 2 pulsadores

frentes de persianas mando de gestión de persianas o venezuelanas con fretes

escenarioexecution y memorizacion de escenarios

mando prioritarioexecution de forzamente

sensor vientoexecution con alarmas de viento

sensor lluviaexecution con alarmas de lluvia

Después de la selección del dispositivo es possible create las functions.

Para ulteriores informaciones en los procedimientos de programacion hagase referencia a la documentoacion de la unidad base Easy o del Easy Controller.

PROGRAMACION CON EASY CONTROLLER

Parámetros de configuración (Easy)

Después de la 创建ion de la función deseada es possible configurar los parámetros de funciona el actuador.

Los parámetros disponibles, en relacion a la función realizada, estánd indicados en las tablas de abajo.

El valor de abajo indica el valor de defecto.

Función: para todas las/DDesiones

Parámetro: Tipofuncionamento

persianas movimiento de persianas

venecianas movimiento de venecianas y regulación de láminas

Función: Alarma
Parámetro: Modo alarma
no alarmaSEOjalación de alarma	ignorada
posic. alarma: arriba abertura	completa de la persiana
posic. alarma: abajo cierre	completo de la persiana

PROGRAMACION CON EASY CONTROLLER

Regulación de tiempos de carrera y movimiento

El actuator mando motor de 4 canals 6 A Easy para la gestion de las posiciones intermedias de la persiana y la interrupción de la alimentación del motor usa dos tiempos parametrizables:

• Tiempo de carrera, que es el tiempo necessario para que la persiana se cierra Completely a partir de la posición Completely abierta;
• Tiempo de movimiento, equivalente al 110% del tiempo de carrera, que es el tiempo de seguidad transcurrido en elrial se interrupme la alimentacion del motor electrico.

El tiempo de carrera se memoriza en el actuador con el siguientes procedimiento:

1. Llevar la persiana a la posicion de abertura completa ("todo arriba").
2. Presionar simultaneamente los 2 pulsadores de mando local correspondientes al canal que se va a configurar (figura A).
3. En 5 segundos (antes de que los LED deben de parpadear) presionar el pulsador ABAJO y bajo la persiana para hacer que se inicia el calculo del tiempo de recorrodo.
4. Cuando la persiana está Completely cerrada ("todo abajo"), pulsarylvania de los pulsadores de mando local para memorizar el tiempo de carrera y salir del procedimiento.

Para memorizar de forma correcta el tiempo de carrera, presionar el pulsador apenas la persiana se ciderre completeness.

En la modalidad veneciana, es possible gestionar el número de pasos necessarios para la aperture completa o el cierre completo de las láminas.

El número de pasos es memorizzato mediante el siguientes procedimiento:

1. Poner las láminas en la posición de aperture completa.
2. Presionar simultaneamente los 2 pulsadores de mando local relativos al canal que se va a configurar (figura A).
3. Antes de 5 segundos (antes de que los LED deben de parpádear), presionar los pulsadores ARRIBA el número de veces correspondiente al número de pasos de regulación de las láminas.
4. Al cabo de los 5segundos, el led ARRIBA parpadea un numero de vezes correspondiente al valor memorizzato.

Uso de los pulsadores de mando local

Los 2 pulsadores de mando local de cada canal (figura A) permiten mandar la persiana o la veneziana de la?sigaune？

• Presionando de forma sostendra (>0,5s) el pulsador, se SUBE o se BAJA la persiana o veneciana durante un tiempo equivalente al Tiempo de movimiento.
• Si la persiana o la veneciana está en movimiento, se para pulsando brevemente (≤ 0,5s) uno de los dos pulsadores.
• En la modalidad veneciana, con la veneciana cerrada, cada presión breve de los pulsadores (≤ 0,5 s) causa un movimiento de inclinación de las láminas.

Es posible hacer las cargas mediante el mando manual local también en ausencia de tension en el bus: en tal caso, esnecessaryutilizar la entrada auxiliar de alimentacion de 230Vca.

Posicion intermedia de la persiana o de la veneciana

Al executar un escenario, la persiana o la veneciana se coloca en la posicion intermedia precedente memorizada.

Al finalizar las alarmas o el forzado (recepción de un mando de fin de alarma o forzado), el actuador realiza elultimate mando memorizzato y, si no hubiera, se colocan en la posición precedente al inizio de la alarma o del forzado.

Comportimiento a la caía y al reajuste de la alimentación bus

Si la tension del bus descienda bajo los 18 V dc durante más de 1,5 ms, se interruppe el eventual movimiento de la persiana o de la veneciana.

Al restablecimiento de la tensión del bus, la persiana o la veneciana permanece deténida hasta recibir un nuevo mando de movimiento. En el caso de que estuviese activa una alarma o estuviese activo un forzado, lassonianas se indican en el estado anterior a la caía del bus.

Manutencion

El dispositivo no necesita mantenimiento. Para una eventual limpieza usar un paño seco.

DATOS TÉCNICOS

Comunicación

Alimentación

Cable bus

Absorción de corriente desde el bus

Elementos de mando

Elementos de visualización

Elementos de actuación de cada canal

Contacto de salute

1 LED rojo de programación

8 LED verbes de signalización de estado de salidas

2 relés unipolares con interbloqueo mecánico

8 NA de 8 A (cosφ=1) - 250 Vac

Motores y motorreductores: 6 A según

EN60669-2-1

Carga Resistiva: 8 A

Ambiente de uso

Temperatura de funciona

Temperatura de almacenaje

Humedad relativa

Conexión al bus

Conexiones electricas

Grado de proteccion

Dimisión

Referencias normativas

Max 93% (no condensante)

Bornes extraible con tornillo,

sección max cables: 4mm^2

IP20

4 modulo DIN

Directiva sobre baja tensión 2006/95/CE

Directiva sobre compatibilidad electromagnética
