PO300 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare (overdrive)
Marque	Behringer
Modèle	PO300
Dimensions (H x L x P)	54 x 70 x 123 mm
Poids	0,33 kg (0,73 lb)
Alimentation	9 V DC (centre négatif) via adaptateur secteur (100 mA régulé) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Entrée (IN)	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sortie (OUT)	Jack asymétrique 6,3 mm, impédance 1 kΩ
Commandes	LEVEL (volume sortie), PHAT (graves/médiums), POWER (agressivité/aigus), DRIVE (intensité overdrive)
Commutateur effet	Activation/désactivation de l'overdrive
LED indicateur	ON/BATT : allumée quand l'effet est actif ; témoin d'état de la pile
Garantie	Conditions disponibles sur behringer.com
Entretien et nettoyage	Ne pas utiliser près de liquides ni de sources de chaleur ; nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Contacter le service technique Behringer pour toute réparation ; ne pas ouvrir soi-même
Sécurité	Utiliser exclusivement les accessoires autorisés ; débrancher l'entrée IN en cas de non-utilisation pour économiser la pile

FOIRE AUX QUESTIONS - PO300 BEHRINGER

Comment brancher la pédale Behringer PO300 ?

Branchez votre guitare sur l'entrée IN (jack 6,35 mm) et reliez la sortie OUT à l'entrée de votre ampli. L'effet s'active en appuyant sur le commutateur au pied.

Quelles sont les options d'alimentation de la PO300 ?

La pédale peut être alimentée par une pile 9 V (type 6LR61) ou par un adaptateur secteur 9 V DC (centre négatif, 100 mA minimum, non inclus). Le connecteur DC IN se trouve sur le dessus.

Combien de temps dure la pile dans la Behringer PO300 ?

La consommation est de 30 mA, ce qui donne environ 20 à 30 heures d'utilisation avec une pile alcaline standard. Pour prolonger sa durée, débranchez le jack d'entrée IN lorsque vous n'utilisez pas la pédale.

Quelle est la différence entre les réglages PHAT, POWER et DRIVE ?

DRIVE contrôle l'intensité de la distorsion. POWER ajuste l'agressivité en modifiant les médiums. PHAT modifie la réponse en fréquences pour un son plus gras et plus solide.

La PO300 peut-elle être utilisée avec une basse ?

Oui, la pédale d'overdrive convient aussi à la basse. Le réglage PHAT permet d'ajuster les basses fréquences pour un son adapté.

Que signifie la LED ON/BATT ?

La LED s'allume lorsque l'effet est activé. Si elle s'éteint ou clignote, la pile est faible. Elle sert aussi de témoin de l'état de la pile.

Comment nettoyer ma pédale Behringer PO300 ?

Utilisez un chiffon sec et doux. Évitez les liquides, les solvants et les nettoyants abrasifs. Ne jamais plonger la pédale dans l'eau.

La Behringer PO300 est-elle garantie ?

Oui, les conditions de garantie sont disponibles sur le site officiel behringer.com. Conservez votre preuve d'achat.

Puis-je réparer moi-même la pédale ?

Il est déconseillé d'ouvrir le boîtier. Pour toute réparation, contactez le service technique Behringer ou un technicien agréé, surtout si le cordon d'alimentation est endommagé.

Quel type de câble utiliser avec la PO300 ?

Utilisez des câbles jack asymétriques 6,35 mm (TS) pour l'entrée et la sortie. Les câbles symétriques (TRS) ne sont pas nécessaires.

MODE D'EMPLOI PO300 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la POWER OVERDRIVE PO300 BEHRINGER.

Cette pédale d'effet de haute qualité produit des sons overdrive super épais au sustain quasiment infini. Grâce à ses hautes performances, elle garantit des sons de guitare traditionnels parfaits pour le hard rock et le heavy metal.

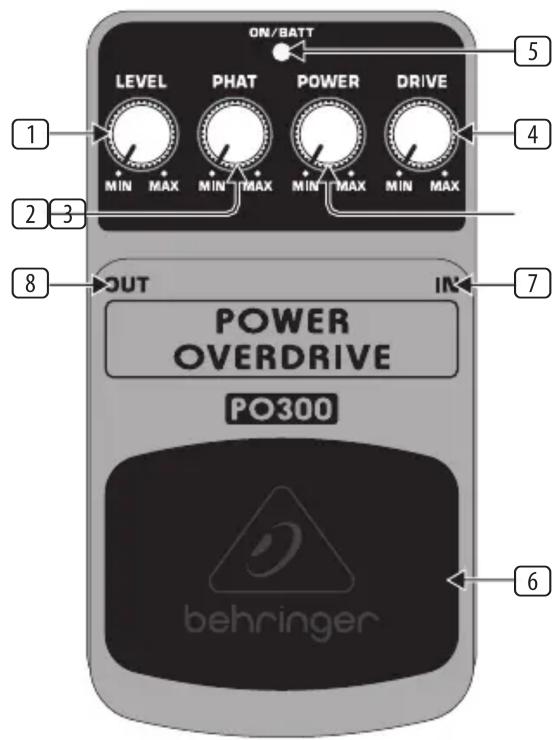

1. Commandes et Connexions

1 Tourne le potentiomètre LEVEL pour régler le niveau de sortie.
2 La commande PHAT modifie la réponse en fréquences pour créer des sons plus solides et plus gras.
3 Le bouton POWER règle l'agressivité du son. Tourne-le vers la droite pour accentuer les médiums et vers la gauche pour réduire l'énergie des médiums.
4 Le potentiomètre DRIVE détermine l'intensité de l'effet overdrive.
5 La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile.
6 Appuie sur le commutateur pour activer ou désactiver l'effet.
7 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique.
8 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La P0300 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta P0300, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Consignes de Securite

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

3. Garantie

Nos conditions de garantie sont disponibles sur le site http://behringer.com.

4. Specifications

In (entrée)

ConnecteurJackasymétrique de 6,3 mm

Impédance 500 kΩ

Out (sortie)

ConnecteurJackasymétrique de 6,3 mm

Impédance 1 kΩ

Alimentation électrique

9 V ---, 100 mA régulé

BEHRINGER PSU-SB

Etats-Unis/Canada 120 V~, 60 Hz

Europe/U.K./ 230 V~, 50 Hz

Australie

Chine 220 V~, 50 Hz

Corée 220 V~, 60 Hz

Japon 100 V~, 50/60 Hz

Connecteur Connecteur DC de 2 mm, d'alimentation centre négatif

Pile 9 V type 6LR61

Consommation 30 mA

électrique

Dimensions/Poids

Dimensions (H x L x P)	Approx. 218 × 234 × 445" Approx. 54 × 70 × 123 mm
Poids	Approx. 0,73 lbs / 0,33 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité.

Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
