HD300 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare (distorsion)
Marque	BEHRINGER
Modèle	HD300
Dimensions (H x L x P)	54 mm x 70 mm x 123 mm
Poids	0,33 kg
Alimentation	9 V DC, 100 mA (adaptateur secteur non inclus) ou pile 9 V type 6LR61 (non incluse)
Consommation électrique	30 mA
Entrée	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sortie	Jack asymétrique 6,3 mm, impédance 1 kΩ
Connecteur d'alimentation	DC 2 mm, centre négatif
Commandes	Level, Tone, Bottom, Dist, Gain Boost
Commutateur	Footswitch pour activer/désactiver l'effet
Indication LED	ON/BATT : allumée quand l'effet est actif, indique l'état de la pile
Fonctions principales	Distorsion heavy, sustain infini, idéale pour le hard rock et le heavy metal
Matériau du boîtier	Châssis métallique robuste
Garantie	Conditions disponibles sur http://www.behringer.com
Entretien et nettoyage	Éviter tout liquide et source de chaleur ; nettoyer avec un chiffon sec ; débrancher le jack d'entrée en cas de non-utilisation pour préserver la pile
Sécurité	Ne pas utiliser près d'eau ou de chaleur ; utiliser uniquement les accessoires autorisés ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Aucune pièce détachable ; contacter le service technique BEHRINGER pour toute réparation
Numéro de série	Situé sur la base de la pédale
Informations générales	Fabricant : BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne

FOIRE AUX QUESTIONS - HD300 BEHRINGER

Comment brancher la HD300 ?

Branchez votre instrument sur l'entrée IN (jack 6,3 mm asymétrique) et reliez la sortie OUT à l'entrée de votre ampli. La pédale s'allume automatiquement lorsqu'un jack est inséré dans l'entrée IN.

Comment régler la distorsion ?

Utilisez le potentiomètre DIST pour ajuster l'intensité de la distorsion, et le bouton GAIN BOOST pour des distorsions extrêmes. Ajustez TONE pour l'égalisation et BOTTOM pour les fréquences basses.

Quelle pile utiliser ?

La HD300 utilise une pile 9 V type 6LR61 (non incluse). Le compartiment se trouve sous le capot : appuyez sur les axes de la charnière avec un stylo pour ouvrir.

La LED ne s'allume pas, que faire ?

La LED ON/BATT s'allume quand l'effet est actif. Si elle ne s'allume pas, vérifiez la pile ou l'adaptateur secteur. La LED sert aussi de témoin d'état de la pile : si elle est faible, remplacez la pile.

Puis-je utiliser un adaptateur secteur ?

Oui, branchez un adaptateur secteur 9 V DC, 100 mA (centre négatif) sur le connecteur DC IN. Le modèle recommandé est le BEHRINGER PSU-SB (non inclus).

Comment nettoyer la pédale ?

Utilisez un chiffon sec et doux. Évitez tout liquide, solvant ou produit abrasif. Ne pas exposer à l'humidité ou à des sources de chaleur.

La pédale ne produit pas de son, pourquoi ?

Vérifiez que l'effet est activé (appuyez sur le footswitch). Assurez-vous que la pile est chargée ou que l'adaptateur est branché. Contrôlez les câbles et les connexions. Si le problème persiste, contactez le service technique.

Quelle est la consommation électrique ?

La HD300 consomme 30 mA en fonctionnement. Utilisez une source d'alimentation adaptée (9 V DC, min. 100 mA).

Cette pédale est-elle compatible avec une basse ?

La HD300 est conçue pour guitare, mais peut être utilisée avec une basse. Les réglages de distorsion et de tonalité permettent d'adapter le son, mais les résultats peuvent varier.

Que faire si le son est faible ?

Augmentez le niveau avec le potentiomètre LEVEL. Vérifiez que la pile est suffisamment chargée. Si vous utilisez un adaptateur, assurez-vous qu'il délivre assez de courant (min. 100 mA).

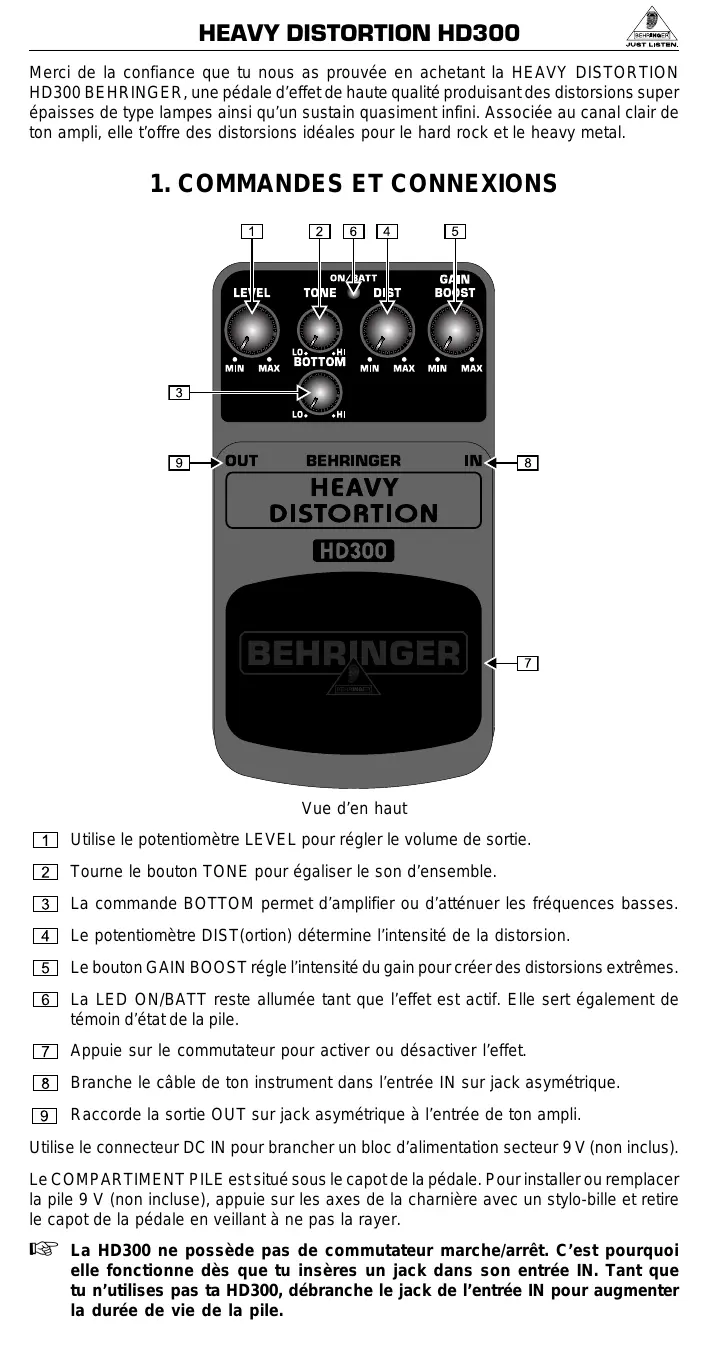

MODE D'EMPLOI HD300 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la HEAVY DISTORTION HD300 BEHRINGER, une pédale d'effet de haute qualité produisant des distorsions super épaisses de type lampes ainsi qu'un sustain quasiment infini. Associée au canal clair de ton ampli, elle t'offre des distorsions idéales pour le hard rock et le heavy metal.

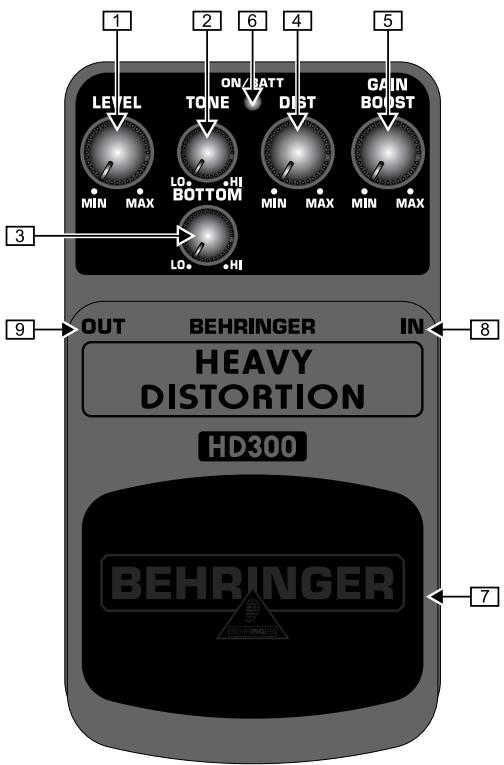

1. Commandes et connexions

Vueden haut

Utilise le potentiomètre LEVEL pour régler le volume de sortie. 2 Tourne le bouton TONE pour égaliser le son d'ensemble. 3 La commande BOTTOM permet d'amplifier ou d'atténuer les fréquences basses. 4 Le potentiomètre DIST(ortion) détermine l'intensité de la distorsion. Le bouton GAIN BOOST règle l'intensité du gain pour créer des distorsions extrêmes. 6 La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 7 Appuie sur le commutateur pour activer ou désactiver l'effet. 8 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 9 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La HD300 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta HD300, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V => , 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada 120 V~, 60 Hz
	Europe/U.K./Australie 230 V~, 50 Hz
	Chine 220 V~, 50 Hz
	Corée 220 V~, 60 Hz
	Japon 100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0,33 kg (0,73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'à ce que les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparue susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucen cas autorisés àlier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
