HM300 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare (distorsion Heavy Metal)
Marque	BEHRINGER
Modèle	HM300
Dimensions (L x l x h)	123 x 70 x 54 mm
Poids	Environ 0.4 kg
Alimentation	9 V CC, 100 mA régulé (centre négatif) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Impédance d'entrée	500 kΩ
Impédance de sortie	1 kΩ
Connecteurs	Entrée et sortie jack 6,35 mm asymétrique ; DC IN 2 mm centre négatif
Contrôles	Level, Low, Mid, Dist (distorsion/sustain)
LED indicateur	ON/BATT : allumée quand effet activé ; faiblit si pile faible
Commutateur	Footswitch pour activation/désactivation de l'effet
Pile	Compartiment sous le capot, accessible avec un stylo
Numéro de série	Situé sous la pédale
Fonctions principales	Distorsion Heavy Metal avec sustain infini, réglages d'égalisation Low/Mid, niveau de sortie
Entretien et nettoyage	Essuyer avec un chiffon sec et doux ; éviter tout contact avec des liquides
Sécurité	Ne pas utiliser près d'eau ou de sources de chaleur ; utiliser uniquement des accessoires autorisés ; ne pas ouvrir ni réparer soi-même
Pièces détachées et réparabilité	Pile 9 V standard disponible dans le commerce ; pour toute réparation, contacter le SAV agréé
Garantie	Conditions disponibles sur www.behringer.com
Accessoires inclus	Aucun (câbles et alimentation non fournis)

FOIRE AUX QUESTIONS - HM300 BEHRINGER

Comment brancher la pédale HM300 ?

Branchez votre instrument sur l'entrée IN (jack 6,35 mm) et reliez la sortie OUT à l'entrée de votre ampli. L'alimentation se fait via le connecteur DC IN (9 V, centre négatif) ou une pile 9 V.

Comment changer la pile de la HM300 ?

Appuyez sur les axes de la charnière du capot avec un stylo-bille et retirez délicatement le capot. Remplacez la pile usagée par une neuve de type 6LR61 (9 V) en respectant la polarité.

Quelle alimentation utiliser pour la HM300 ?

Utilisez un bloc d'alimentation secteur 9 V CC régulé, capable de fournir au moins 100 mA, avec connecteur 2 mm centre négatif (ex. BEHRINGER PSU-SB).

La LED ne s'allume pas, que faire ?

Vérifiez que la pédale est correctement alimentée (pile ou adaptateur). La LED ON/BATT s'allume quand l'effet est activé ; si elle est faible ou éteinte, la pile est peut-être déchargée.

Comment régler le son de la HM300 ?

Utilisez le bouton DIST pour ajuster la distorsion et le sustain, LOW pour les basses, MID pour les médiums et LEVEL pour le volume de sortie.

Puis-je utiliser la HM300 avec une basse ?

Oui, la HM300 fonctionne avec des guitares électriques et des basses. Ajustez les réglages pour obtenir le son désiré.

La pédale reste-t-elle allumée en permanence ?

Non, elle s'allume uniquement lorsqu'un jack est inséré dans l'entrée IN. Pour économiser la pile, débranchez le jack lorsque vous n'utilisez pas la pédale.

Comment nettoyer la HM300 ?

Essuyez le boîtier avec un chiffon sec et doux. N'utilisez jamais de produits chimiques ou de liquides, et évitez toute introduction d'eau dans les connecteurs.

Où trouver le numéro de série de la HM300 ?

Le numéro de série est situé sur la base (dessous) de la pédale.

Que faire si la pédale ne fonctionne plus ?

Vérifiez d'abord l'alimentation et les câbles. Si le problème persiste, contactez le service après-vente agréé BEHRINGER ; n'essayez pas de réparer vous-même.

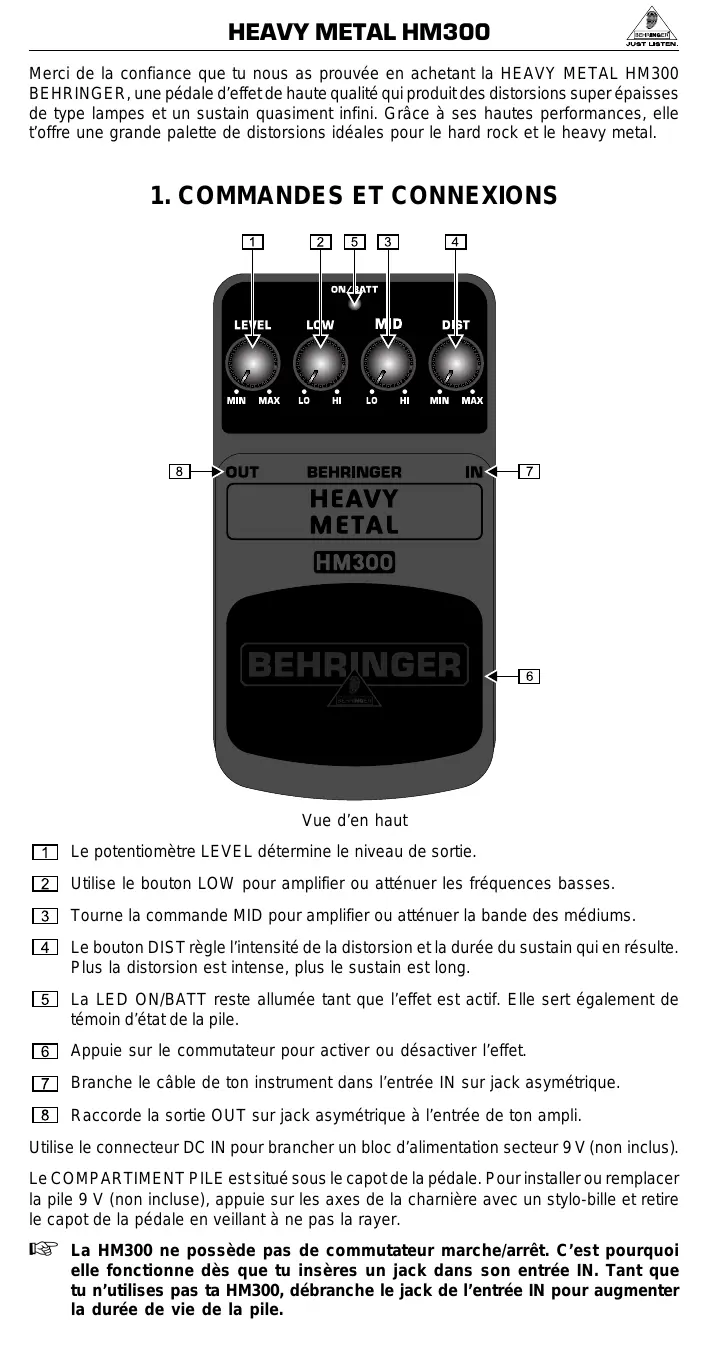

MODE D'EMPLOI HM300 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la HEAVY METAL HM300 BEHRINGER, une pédale d'effet de haute qualité qui produit des distorsions super épaisses de type lampes et un sustain quasiment infini. Grâce à ses hautes performances, elle t'offre une grande palette de distorsions idéales pour le hard rock et le heavy metal.

1 Le potentiomètre LEVEL détermine le niveau de sortie. Utilise le bouton LOW pour amplifier ou atténuer les fréquences basses. 3 Tourne la commande MID pour amplifier ou atténuer la bande des mediums. 4 Le bouton DIST règle l'intensité de la distorsion et la durée du sustain qui en résulte. Plus la distorsion est intense, plus le sustain est long. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 6 Appuie sur le commutateur pour activer ou désactiver l'effet. 7 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 8 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplaçer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La HM300 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta HM300, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

Entree

Connecteur

Impedance

Sortie

Connecteur

Impedance

Alimentation électrique

Jack asymétrique de 6,3 mm

500 kΩ

Jack asymétrique de 6,3 mm

1 kΩ

9 V, 100 mA régulé

BEHRINGER PSU-SB

100 - 240 V~, 50 - 60 Hz

Connecteur d'alimentation Pile

Connecteur DC de 2 mm, centre négatif

9 V type 6LR61

30 mA

Approx. 54mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est why les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparcès susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agrés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
