FX600 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	BEHRINGER
Modèle	FX600
Effets intégrés	Chorus, Flanger, Phaser, Delay, Tremolo, Pitch Shifter
Résolution audio	24 bits stéréo
Alimentation	9 V DC (centre négatif), 100 mA régulé ou pile 9 V (type 6LR61)
Consommation électrique	90 mA
Entrées	2 x jack asymétrique 6,35 mm (IN A / IN B)
Sorties	2 x jack asymétrique 6,35 mm (OUT A / OUT B)
Impédance d'entrée (mono)	250 kΩ
Impédance d'entrée (stéréo)	500 kΩ
Impédance de sortie	1 kΩ
Dimensions (L x l x H)	123 mm x 70 mm x 54 mm
Poids	Environ 350 g (avec pile)
Matériau du boîtier	Acier plié
Couleur	Noir
Commutation au pied	Oui (activer/désactiver l'effet)
Témoin LED	Marche/état de la pile
Réglages	LEVEL, PAR 1, PAR 2, sélecteur FX
Garantie	Consulter le site BEHRINGER
Entretien	Essuyer avec un chiffon sec ; éviter les liquides et la chaleur
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité
Pays d'origine	Chine (probable)

FOIRE AUX QUESTIONS - FX600 BEHRINGER

Comment alimenter la pédale FX600 ?

Utilisez un bloc d'alimentation 9 V DC régulé (centre négatif, 100 mA) ou une pile 9 V de type 6LR61. Insérez un jack dans l'entrée IN pour allumer la pédale.

Comment installer ou remplacer la pile 9 V ?

Appuyez sur les axes de la charnière avec un stylo-bille pour retirer le capot de la pédale, puis insérez ou remplacez la pile 9 V en respectant la polarité.

La FX600 peut-elle fonctionner en stéréo ?

Oui, utilisez les entrées IN A et IN B pour une source stéréo, et les sorties OUT A et OUT B pour une amplification stéréo.

Quels sont les effets disponibles ?

Six effets : Chorus, Flanger, Phaser, Delay, Tremolo et Pitch Shifter. Sélectionnez-les avec le bouton FX.

Comment régler les paramètres d'un effet ?

Utilisez les boutons PAR 1 et PAR 2 : pour Chorus, Flanger et Phaser, ils contrôlent la vitesse et la profondeur ; pour Delay, le temps de delay et la ré-injection ; pour Tremolo, la vitesse et la forme d'onde ; pour Pitch Shifter, le detune et le demi-ton.

La LED ON/BATT ne s'allume pas, que faire ?

Vérifiez que la pile est correctement installée ou que l'alimentation est branchée. Si la LED est faible, remplacez la pile. Si le problème persiste, contactez le service technique.

Comment nettoyer la pédale FX600 ?

Débranchez l'appareil et essuyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Où trouver le numéro de série ?

Le numéro de série est situé sur la base de la pédale.

La pédale ne s'allume pas quand j'insère un jack, est-ce normal ?

Assurez-vous que la pile n'est pas déchargée ou que le bloc d'alimentation est bien branché. La pédale se met sous tension automatiquement lorsqu'un jack est inséré dans IN A.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice complète. Si le problème persiste, contactez le support technique de BEHRINGER via leur site officiel. Ne tentez pas de réparer vous-même.

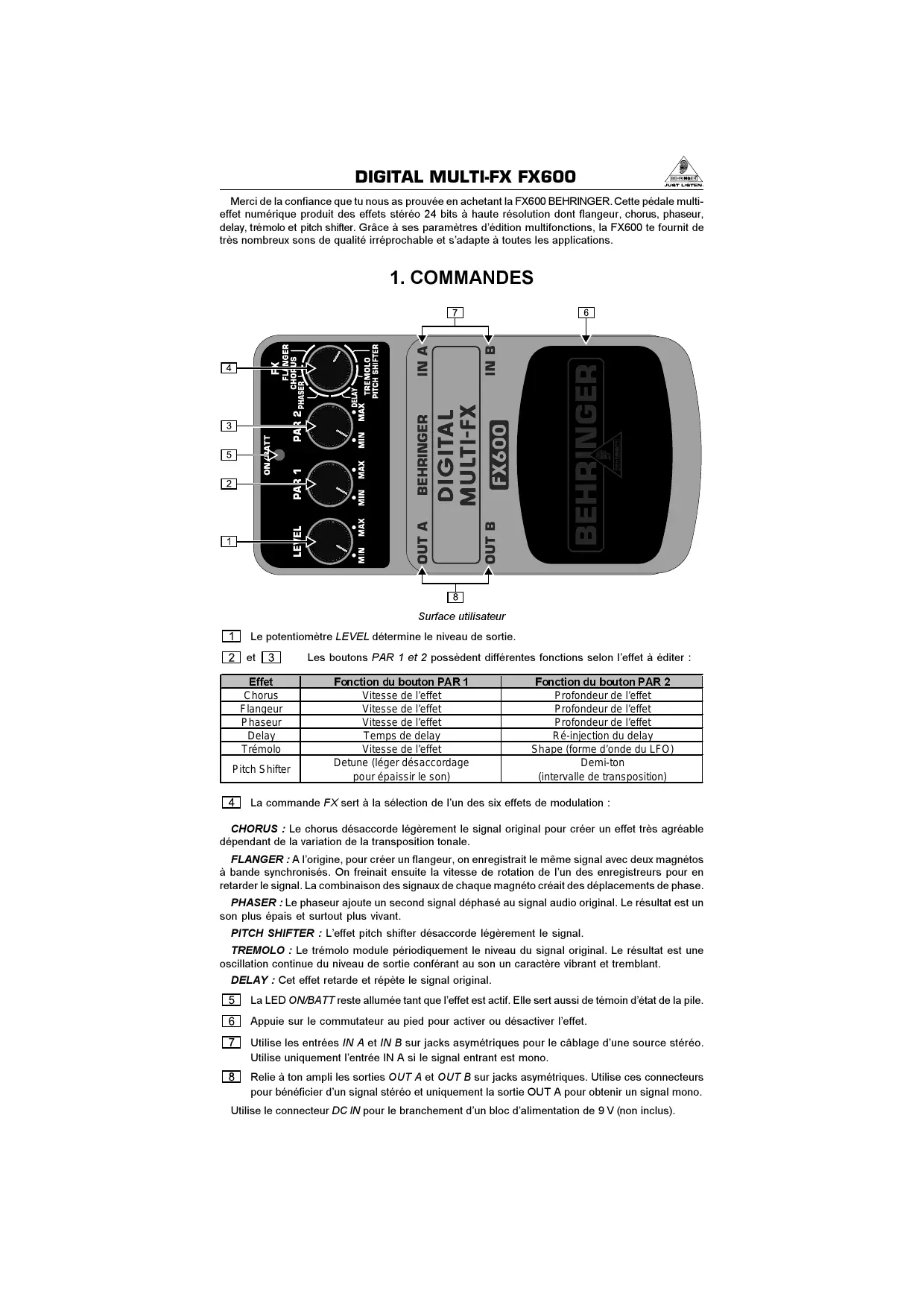

MODE D'EMPLOI FX600 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la FX600 BEHRINGER. Cette pédale multi-effet numérique produit des effets stéréo 24 bits à haute résolution dont flangeur, chorus, phaseur, delay, tremolo et pitch shifter. Grâce à ses paramètres d'édition multifonctions, la FX600 te fournit de très nombreux sons de qualité irréprochable et s'adapte à toutes les applications.

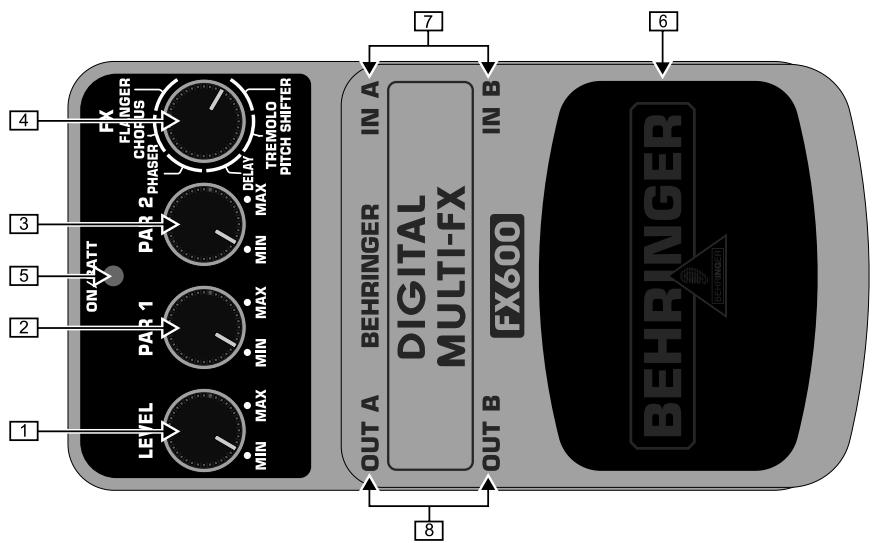

1. COMMANDES Surface utilisateur 1 Le potentiomètre LEVEL détermine le niveau de sortie. 2 et 3 Les boutons PAR 1 et 2 possèdent différentes fonctions selon l'effet à éditer :

Effet	Fonction du bouton PAR 1	Fonction du bouton PAR 2
Chorus	Vitesse de l'effet	Profondeur de l'effet
Flangeur	Vitesse de l'effet	Profondeur de l'effet
Phaseur	Vitesse de l'effet	Profondeur de l'effet
Delay	Temps de delay	Ré-injection du delay
Trémolo	Vitesse de l'effet	Shape (forme d'onde du LFO)
Pitch Shifter	Detune (léger désaccordage pour épaissir le son)	Demi-ton (intervalle de transposition)

La commande FX sort à la sélection de l'un des six effets de modulation :

CHORUS: Le chorus désaccorde légèrement le signal original pour créer un effet très agréable dépendant de la variation de la transposition tonale.

FLANGER: À l'origine, pour créer un flangeur, on enregistrait le même signal avec deux magnétos à bande synchronisés. On freinait ensuite la vitesse de rotation de l'un des enregistreurs pour en retarder le signal. La combinaison des signaux de chaque magnéto crée des déplacements de phase.

PHASER: Le phaseur ajoute un second signal déphasé au signal audio original. Le résultat est un son plus écais etURTout plus vivant.

PITCH SHIFTER : L'effet pitch shifter désaccorde légèrement le signal.

TREMODO: Le tremolo module périodiquement le niveau du signal original. Le résultat est une oscillation continue du niveau de sortie conférant au son un caractère vibrant et tremblant.

DELAY: Cet effet retarde et répète le signal original.

La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert aussi de témoin d'état de la pile. Appuie sur le commutateur au pied pour activer ou désactiver l'effet. Utilise les entrées IN A et IN B sur jacks asymétriques pour le câblage d'une source stéréo. Utilise uniquement l'entrée IN A si le signal entrant est mono. Relie à ton ampli les sorties OUT A et OUT B sur jacks asymétriques. Utilise ces connecteurs pour bénéficier d'un signal stéréo et uniquement la sortie OUT A pour obtenir un signal mono.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou replacer la pile 9V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La FX600 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta FX600, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

Connecteur

Impedance

Impedance mono

Connecteur

Impedance

Sortie a (sortie a)

Connecteur

Impedance

Sortie b

Connecteur

Impedance

Alimentation électrique

Jack asymétrique de 6.3 mm

500kΩ

250 kΩ

Jack asymétrique de 6.3 mm

500kΩ

Jack asymétrique de 6.3 mm

1kΩ

Jack asymétrique de 6.3 mm

1kΩ

9V ≡ 100mA régulé

BEHRINGER PSU-SB

Etats-Unis/Canada

120 V\~, 60 Hz

Chine/Corée

220 V\~, 50 Hz

Royaume-Uni/Australie

240 V\~, 50 Hz

Europe

230 V\~, 50 Hz

Japon

100 V~, 50 - 60 Hz

Connecteur DC de 2 mm, centre négatif

9 V type 6LR61

90 mA

Approx. 54mm (21 / 8^ ) × 70mm(23 / 4^ ) × 123mm(44 / 5^ )

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est why les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
