HB01 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare, wah-wah
Marque	BEHRINGER
Modèle	HB01 (HELL-BABE)
Dimensions (H x L x P)	99 mm x 120 mm x 254 mm
Poids	0,46 kg
Alimentation	9 V DC, 100 mA régulé, pile 9V 6LR61 ou adaptateur secteur (non inclus, connecteur DC 2 mm centre négatif)
Consommation électrique	30 mA
Entrée (IN)	Jack asymétrique 6,3 mm, impédance 1 MΩ
Sortie (OUT)	Jack asymétrique 6,3 mm, impédance 1 kΩ
Sortie/Bypass (OUT/BYPASS)	Jack asymétrique 6,3 mm, impédance 1 kΩ
Réglages	RANGE (fréquence talon collé), BOOST (touche et potentiomètre), Q (pente du filtre), FINE (fréquence talon décollé), TIMER ADJ (retard de coupure), vis de résistance de pédale
Indicateurs LED	LED STATUS (effet actif), LED BOOST (boost activé)
Fonction Boost	Augmentation de volume jusqu'à +15 dB
Alimentation par pile	Pile 9 V type 6LR61 (non incluse)
Câblage recommandé	Placer avant les effets de modulation (réverb, chorus, etc.) mais après les effets de distorsion/overdrive pour un résultat optimal
Garantie	Voir conditions sur www.behringer.com
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas utiliser à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Confier toute réparation au personnel technique qualifié.
Pièces détachées	Pile 9V disponible dans le commerce. Adaptateur secteur BEHRINGER PSU-SB (selon région).
Informations générales	Pédale wah-wah professionnelle, adaptable à tous types de sons, avec réglages étendus pour personnaliser l'effet.

FOIRE AUX QUESTIONS - HB01 BEHRINGER

Comment câbler correctement la pédale HB01 dans ma chaîne d'effets ?

Pour un résultat optimal, branchez votre guitare dans l'entrée IN, puis reliez la sortie OUT à votre ampli. Placez la pédale avant les effets de modulation (réverb, chorus, etc.) mais après les effets de distorsion et overdrive.

Pourquoi ma pédale ne s'allume-t-elle pas ?

Vérifiez que la pile (type 6LR61) est insérée correctement ou que l'adaptateur secteur 9 V DC est branché. La pédale s'allume dès qu'un jack est inséré dans l'entrée IN.

Comment régler le délai de coupure de l'effet (TIMER ADJ) ?

Le potentiomètre TIMER ADJ se trouve dans un trou du châssis. Utilisez un petit tournevis pour régler le laps de temps pendant lequel l'effet reste actif après avoir retiré le pied.

Que fait le potentiomètre Q ?

Le potentiomètre Q règle la pente de la courbe du filtre. Une valeur élevée (butée droite) produit un filtre étroit avec volume important, une valeur faible (butée gauche) donne un filtre large avec moins de volume.

Comment activer la fonction Boost ?

Appuyez sur la touche BOOST [3] pour activer la fonction, puis réglez le niveau avec le potentiomètre BOOST [4] (jusqu'à +15 dB).

Puis-je utiliser la HB01 avec une batterie ?

Oui, la HB01 peut fonctionner avec une pile 9 V type 6LR61 (non incluse) ou avec un adaptateur secteur 9 V DC (non inclus, connecteur 2 mm centre négatif).

Quelle est la différence entre les sorties OUT et OUT/BYPASS ?

La sortie OUT délivre le signal traité par la wah-wah, tandis que la sortie OUT/BYPASS délivre le signal original sans effet (bypass) ou peut être utilisée comme seconde sortie.

Comment régler la résistance de la pédale ?

Utilisez la vis de la pédale [14] pour ajuster la résistance de basculement du plateau selon votre préférence.

Que faire si l'effet wah-wah ne fonctionne pas ?

Assurez-vous que la pédale est correctement branchée (jack dans IN), que l'alimentation est présente et que l'effet est activé (LED STATUS allumée). Vérifiez aussi que le TIMER ADJ n'est pas trop court.

Comment nettoyer ma pédale HB01 ?

Nettoyez la pédale avec un chiffon sec et doux. N'utilisez pas de produits abrasifs, de solvants ou d'eau.

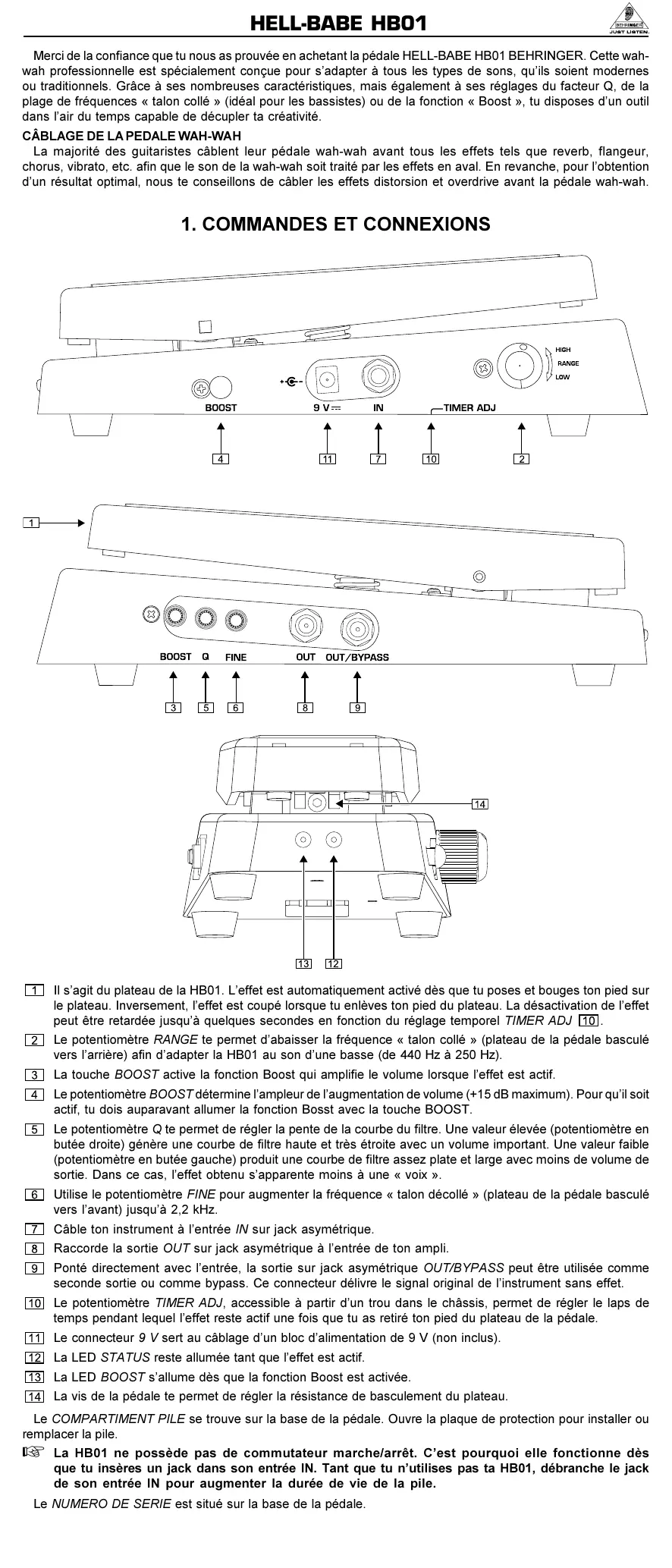

MODE D'EMPLOI HB01 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la pédale HELL-BABE HB01 BEHRINGER. Cette wah-wah professionnelle est spécialement conçue pour s'adapter à tous les types de sons, qu'ils soient modernes ou traditionnels. Grâce à ses nombreuses caractéristiques, mais également à ses réglages du facteur Q, de la plage de fréquences « talon collé » (idéal pour les bassistes) ou de la fonction « Boost », tu disposes d'un outil dans l'air du temps capable de découvrir ta créativité.

Cáblage de la PEDALE wah-wah

La majorité des guitaristes câblent leur pédale wah-wah avant tous les effets tels que reverb, flangeur, chorus, vibrato, etc. afin que le son de la wah-wah soit traité par les effets en aval. En revanche, pour l'obtention d'un résultat optimal, nous te conseillons de câbler les effets distorsion et overdrive avant la pédale wah-wah.

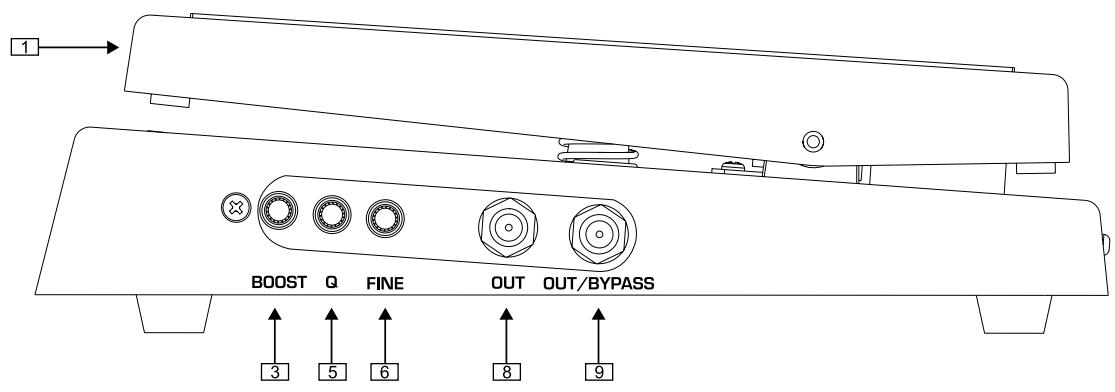

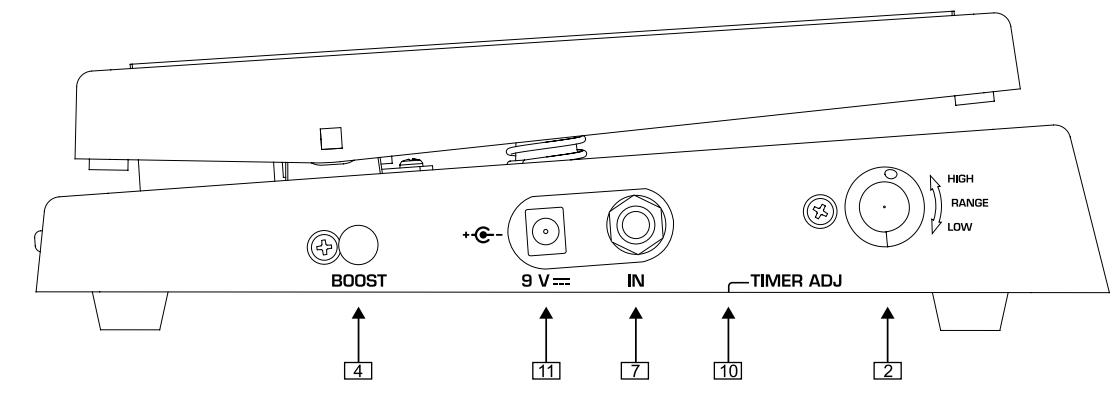

1. COMMANDES ET CONNEXIONS

Il s'agit du plateau de la HB01. L'effet est automatiquement activé dès que tu poses et bouges ton pied sur le plateau. Inversement, l'effet est coupé lorsque tu enlèves ton pied du plateau. La désactivation de l'effet peut être retardée jusqu'à quelques secondes en fonction du réglage temporel TIMER ADJ [10]. 2 Le potentiomètre RANGE te permet d'abaisser la fréquence « talon collé » (plateau de la pédale basculé vers l'arrière) afin d'adapter la HB01 au son d'une casserole (de 440 Hz à 250 Hz). 3 La touche BOOST active la fonction Boost qui amplifie le volume lorsque l'effet est actif. 4 Le potentiomètre BOOST détermine l'ampleur de l'augmentation de volume (+15 dB maximum). Pour qu'il soit actif, tu dois auparavant allumer la fonction Boost avec la touche BOOST. 5 Le potentiomètre Q te permet de régler la pente de la courbe du filtre. Une valeur élevée (potentiomètre en butée droite) génère une courbe de filtre haute et très étroite avec un volume important. Une valeur faible (potentiomètre en butée gauche) produit une courbe de filtre assez plate et large avec moins de volume de sortie. Dans ce cas, l'effet obtenu s'apparente moins à une « voix » 6 Utilise le potentiomètre FINE pour augmenter la fréquence « talon décollé » (plateau de la pédale basculé vers l'avant) jusqu'à 2,2 kHz. 7 Cable ton instrument à l'entrée IN sur jack asymétrique. 8 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli. 9 Ponté directement avec l'entrée, la sortie sur jack asymétrique OUT/BYPASS peut être utilisée comme seconde sortie ou comme bypass. Ce connecteur délivre le signal original de l'instrument sans effet. Le potentiomètre TIMER ADJ, accessible à partir d'un trou dans le châssis, permet de régler le laps de temps pendant lequel l'effet reste actif une fois que tu as retiré ton pied du plateau de la pédale. [11] Le connecteur 9 V sert au câblage d'un bloc d'alimentation de 9 V (non inclus). 12 La LED STATUS reste allumée tant que l'effet est actif. [13] La LED BOOST s'allume dès que la fonction Boost est activée. 14 La vis de la pédale te permet de régler la résistance de basculement du plateau.

Le COMPARTIMENT PILE se trouve sur la base de la pédale. Ouvrez la plaque de protection pour installer ou remplacer la pile.

La HB01 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta HB01, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Characteristiques techniques

Input (entrée)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 MΩ
Output (sortie)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Output/Bypass
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V, 100 mA DC, régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 99 mm x 120 mm x 254 mm
Poids	Approx. 0,46 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la vente qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
