TM13 F - Prise électrique connectée MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	MARMITEK TM13 F, appareil de transmission sans fil, compatible avec les signaux infrarouges.
Utilisation	Permet de transmettre des signaux audio et vidéo à distance sans câbles, idéal pour les installations multimédias.
Maintenance et réparation	Vérifier régulièrement les connexions et la source d'alimentation, remplacer les piles si nécessaire.
Sécurité	Utiliser dans un environnement sec, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Vérifier la compatibilité avec les appareils avant l'achat, consulter le manuel d'utilisation pour les spécifications détaillées.

FOIRE AUX QUESTIONS - TM13 F MARMITEK

Que faire si ma MARMITEK TM13 F ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez de le brancher sur une autre prise.

Comment réinitialiser ma MARMITEK TM13 F ?

Pour réinitialiser l'appareil, débranchez-le de la prise, attendez 30 secondes, puis rebranchez-le.

Pourquoi ma MARMITEK TM13 F ne se connecte pas à mon appareil ?

Assurez-vous que les deux appareils sont compatibles et que les paramètres de connexion sont corrects. Vérifiez également que le signal est suffisamment fort.

Comment mettre à jour le firmware de ma MARMITEK TM13 F ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware et suivez les instructions fournies pour le mettre à jour.

Que faire si le son de ma MARMITEK TM13 F est faible ou inaudible ?

Vérifiez le volume de l'appareil ainsi que celui de la source audio. Assurez-vous que les câbles audio sont correctement connectés.

Y a-t-il une garantie pour la MARMITEK TM13 F ?

Oui, la MARMITEK TM13 F est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment nettoyer ma MARMITEK TM13 F ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Où puis-je trouver le manuel d'utilisation de la MARMITEK TM13 F ?

Le manuel d'utilisation est souvent disponible sur le site Web du fabricant dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI TM13 F MARMITEK

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmes ou à des sources de lumière trop fortes.
• Ne jamais ouvrir le produit : l'appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Adaptateur : Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi présenter des dangers. Elle peut par exemple surprendre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

COMMENT FONCTIONNE LE SYSTÉME MARMITEK X-10? 16

GUIDE UTILISATEUR DU TM13TM 18

MISE EN SERVICE DU TRANSCEIVER TM13 19

FOIRE AUX QUESTIONS 19

DONNÉES TECHNIQUES 20

Comment fonctionne le système MARMITEK X-10?

Le système Marmitek X-10 utilise le câblage électrique existant pour communiquer (en utilisant les signaux courants porteurs Marmitek X-10). Vous pouvez construire un système complet en utilisant 3 types différents de composants Marmitek X-10:

1. Modules: Ces composants reçoivent les signaux Marmitek X-10 et mettent en marche, arrêtent ou font varier la charge qui leur est connectée.
2. Contrôleurs: Ces composants transmettent les signaux Marmitek X-10 et de fait contrôlent les modules.
3. Transmetteurs: Émetteurs radio, comme les télécommandes ou les détecteurs. Leurs signaux radio sont reçus par des contrôleurs qui les convertissent et les retransmettent en courant porteur sur les câbles électriques de la maison (IRRF 7243, TM13 ou console d'un système de sécurité Marmitek).

Vous pouvez programmer jusqu'à 256 adresses différentes. Celles-ci sont réparties entre « Code maison » (A... P) et « Code unité » (1... 16). Le « Code maison » peut également être programmé à partir des contrôleurs de sorte que contrôleurs et modules appartiennent au même système. Selon le type de module, l'adresse peut être programmée à l'aide de selecteurs ou en appuyant simplement sur les boutons.

Le système Marmitek X-10 possède des commandes standard qui permettent de commander simultanément l'ensemble des unités réglées sur le même « Code Maison » (par ex. : « Toutes lumières allumées », « Toutes lumières éteintes », etc.).

Portée des signaux courants porteurs marmitek x-10 sur le cablège électrique et comment en augmenter la portée.

Le système Marmitek X-10 est basé sur la transmission par courant porteur sur le réseau électrique 230V 50Hz. La portée de ces signaux dépend beaucoup des conditions locales. La moyenne néanmoins de cette portée est de 80 mètres.

Si vous avez des problèmes avec la portée de vos signaux marmitek x-10, vérifiez les points suivants:

1. Si votre s bâtiments ou de grandes distances, nous vous recommandons d'utiliser un coupleur/répéteur actif à la place des FD10 qui ne sont eux que passifs.
2. Il est possible que les signaux Marmitek X-10 soient atténués par certains appareil eil particulier dans votre maison atténue le signal Marmitek X-10 si fortement que la portée de celui-ci s'en trouve considérablement réduite. Dans ce cas, essayez de déterminer l'appareil qui vous pose problème simplement en déconnectant, un à un, du secteur les différents appareillés et en testant la différence de portée. Quand votre conclusion vous amène à penser que par exemple votre moniteur PC atténue le signal courant porteur, vous pouvez installer un Module Filtre FM10 pour éliminer le problème.

Produits pouvant créer une atténuation

Moniteur de PC

PC possédant une alimentation interne importante

Vieilles télévisions

Imprimantes/Fax

Lampes Fluorescentes

Lampes à "économie d'énergie"

1. Quelques (vieux) appareils électriques peuvent perturber le signal courant porteur en générant du bruit sur le secteur. Le signal Marmitek X-10 utilisant la fréquence de 120kHz, seul le bruit sur ou autour de cette fréquence aura une influence sur la portée. Le cas échéant, branchez cet appareil dans un contrôle FM10 de manière à éliminer ce bruit.
2. Le protocole Marmitek X-10 utilise différents mécanismes pour éviter que vos modules ne soient mis en ou hors service par des appareils autres que vos contrôleurs Marmitek X-10. Néanmoins, il est possible que les signaux courant porteurs Marmitek X-10 soient perturbés, par exemple, par des interphones ou des "Babyphones" en fonctionnement continu et transmettant eux aussi sur le secteur. Dans ce cas, il est alors possible que vos modules Marmitek X-10 ne fonctionnent pas.
3. Le réseau électrique ne s'arrête pas à votre porte d'entrée. Tout ce qui est connecté au secteur dans le voisinage immédiat de votre maison peut avoir une influence sur les signaux Marmitek X-10 (par ex.: machinerie lourde). Si vous pensez que votre système est influencé par des appareils extérieurs à votre maison, il est préférible d'installer un filtre FD10 sur chacune des phases de votre maison. Ces filtres bloquent les signaux entrant et sortant de leur maison et servent également de coupleur entre les différentes phases.

GUIDE utilisateur du TM13

Félicitations pour l'achat du Transceiver TM13 HOME CONTROL X-10 Marmitek. Le Transceiver TM13 vous permet de commander, par ex. avec votre télécommande X-10 Marmitek, tous vos modules commutateurs et variateurs X-10, partout dans la maison.

Comment fonctionne ce système ?

Le TM13 est une commande activée par des émetteurs. Via le réseau électrique, le TM13 commande vos modules X-10 Marmitek pour allumer/éteindre votre éclairage et vos appareils. Le TM13 est le cœur de votre système domotique X-10 Marmitek.

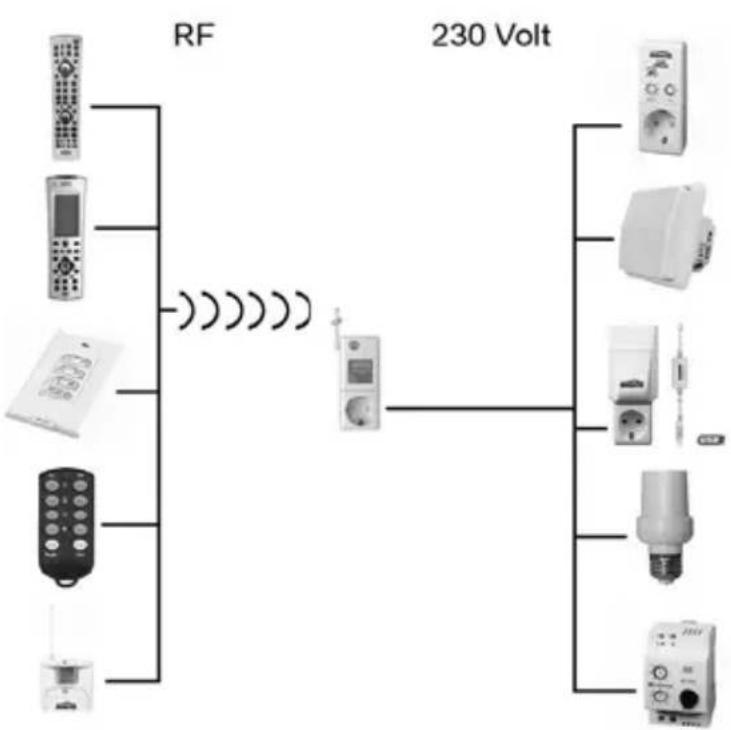

Le transceiver TM13 fonctionne avec les émetteurs suivants :

• Les télécommandes X-10 Marmitek telles que EasyControl8 et EasyTouch35.
• L'interrupteur sans fil ultraplat SS13 (Solution idéale pour les situations où un interrupteur (supplémentaire) est nécessaire, sans avoir à installer des fils. Se fixe sur murs, surfaces en verre, portes, tables, etc.)
• La télécommande sans fil KR22 (Télécommande ultraplate pour la commande à distance des modules X-10 Marmitek. Télécommande type porte-clés. Convient pour la commutation de trois adresses + fonction variation.)
• Le détecteur de mouvement sans fil MS13 avec mémoire (Allume éclairage et appareils lors de votre présence et les éteint plus tard. Allume l'éclairage intérieur et extérieur à votre arrivée lorsqu'il fait nuit.)

Mise en service du TM13

1. Réglez le code Maison (A... P) du Transceiver TM13 Home Control sur le même code que celui des autres modules. Le code Unité n'est pas réglable et est toujours "1". Lorsque le TM13 est réglé sur le code Maison "P", toutes les commandes de télécommandes seront alors converties en un signal X-10 sur le réseau électrique, quel que soit le code Maison. Le code Maison utilisé est alors identique au code Maison de la télécommande.
2. Redressez l'antenne.
3. Branchez le TM13 Home Control dans une prise de courant murale (de préférence à un endroit central dans votre maison).
4. Branchez la fiche d'un appareil ou d'une lampe dans le module. Vous pouvez alors dorénavant commander cet appareil ou cette lampe avec la touche "1" de votre télécommande.

Il faut normalement un TM13 par installation (Ne s'applique pas au TM13EFL.) lorsque vous utilisez des commandes sans fil réglées sur le même code Maison. Le TM13 est pourvu d'une fonction dite « détection de collision ». Cette fonction évite les problèmes en cas d'utilisation de plusieurs modules TM13 et vous permet d'étendre la portée RF en utilisant plusieurs modules TM13 sur un même code Maison.

Le module réagit aux commandes X-10 Marmitek suivantes : "ON", "OFF" et la commande de groupe X-10 Marmitek "All Units Off" (Toutes unités éteintes).

Pourquoi certains modules s'allument ou s'éteignent spontanément?

Il est possible qu'un système Marmitek X-10 identique soit installé chez un de vos voisins et utilise le même "Code Maison". Pour résoudre ce problème, essayez de changer le "Code Maison" ou installez un contrôleur FD10 sur l'entrée secteur.

Mes modules ne fonctionnent pas avec mes contrôleurs.

Vérifiez que les modules et les contrôleurs possèdent le même "Code Maison" (A... P).

Peut-on accroître la portée de mes télécommandes en utilisant plusieurs "transceivers"?

Oui, vous pouvez utiliser plus d'un TM13 dans votre maison quand la portée de vos télécommandes est insuffisante. Le TM13 utilise ce que l'on appelle "la détection de collision" pour empêcher que le signal soit perturbé quand plusieurs TM13 transmettent en même temps. Le TM13 attend que le réseau soit libre avant de transmettre ses données. Pour éviter que votre système Marmitek X-10 ne devienne lent ou que la variation de lumière ne devienne trop saccadée, placez vos TM13 aussi éloignés l'un de l'autre que possible.

Données techniques

Tension d'alimentation : 230 V - 50 Hz.

Courant consommé : < 20 mA capacitif.

Puissance de commutation : 300 W / 230 V pour lampes à incandescence et éclairage halogène basse tension avec transformateur. 500 W / 230 V pour charge inductive / capacitive. 1200 W / 230 V pour charge ohmique.

Fréquence : 433,92 MHz.

Transmission de signal : 120 kHz ± 2 kHz / 2,5 Vpk-pk.

Sensibilité du signal: 15 mVpp min, 50 mVpp max à 120 kHz.

Codes clé X-10 : All units Off, On, Off, Status Request.

Impédance en entrée: 180 Ohm (P - N) à 120 kHz.

Température ambiantе : - 10 °C à + 50 °C (fonctionnement) - 20 °C à

• 70 °C (stockage).

Dimensions: 52 × 122 × 33 mm (fiche non comprise).

Informations environnementales pour les clients de l'union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou

électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

MODO DE EMPLEO DEL TM13 24

INTRODUCCION

PUESTA EN MARCHA DEL TM13 25

Par la présente, Marmitek BV déclare que l'appareil TM13 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive:

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique

Directive 73/23/CEE du Conseil, du 19 février 1973, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension
