MANUALE UTENTE TM13 F MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• Non après mai il prodotto: nell'apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per danni consequences ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Alimentatore: collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto. Nonutilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Unsystema automatizzato,或者其他 ad essere una fonte di comodità, cui rappresentare una fonte di pericolo. Infatti, altre persone possono rianere sorprese, o abiti posti sulla fonte di calore elettrica sono prendere fuoco. Non farsi cogliere alla sprovvista e prendere misure adequate per prevenire agli possibile pericolo.

CONTENUTO

COME FUNZIONA MARMITEK X-10? 28

INDICAZIONI PER L'USO DEL TM13 30

INTRODUZIONE

MESSA IN FUNZIONE DEL MODULO TM13 31

DOMANDE FREQUENTI 31

DATI TECNICI 32

30

COME FUNZIONA MARMITEK X-10?

I componenti del programma Marmitek X-10 comunicano tra loro attaverso la rete d'illuminazione existente (tramite segnali Marmitek X-10). Il programma è costituito da tre tipi di componenti:

1. Moduli: elementi che ricevono i segnali Marmitek X-10 e commutano o smorzano il carico collegato.

2. Controller: elementi che inviano i segnali Marmitek X-10 e controllano i Moduli.

3. Sender: componentienza fili, per esempio telecomandi. I segnali di questi sono ricevuti da un controller con la funzione di Transceiver (IRRF7243, TM13 o la Centralina di un Sistema di Protezione Marmitek). I segnali sono inviati sulla rete d'illuminazione dal Transceiver.

INDIRIZZI

È possibile impostare fino ad un massimo di 256 indirizzi diversi. A loro voltaassi sono suddivisi nel cosiddetto codice casa (da A a P) e codice unità (da 1 a 16). Il codice casa può essere impostato sui controller, in modo che controller e moduli vengano a far parte dello stessoSYSTEMA. L'indirizzo potrè essere impostato tramite le apposite rotelline per il codice o premendo dei tasti, secondo il tipo di modulo.

IlsystemaMarmitekX-10comprisedei comandi standard per la gestione contemporaneadiutte leunita con lo stesso codice casa (ad es.tutelle le luci accese, Tuttle le luci spente ecc.).

PORTATA DEI SEGNALI

Portata dei segnali Marmitek X-10 lungo la rete d'illuminazione e suo incremento.

Il Sistema Marmitek X-10 si basa sulla comunicazione attraverso la rete d'illuminazione esistente. La portata dei segnali lungo la rete è formente dipendente alla situazione locale. Un valore medio e auspicabile di portata si ottiene in realtà con una lunghezza di cavo di 80 metri.

In caso di problemi di portata dei segnali Marmitek X-10, rivestono importanta i seguenti fattori:

1. Qualora si utilizzato in casa più fasi, cui è indispensable accoppiarle, per la qualità dei segnali Marmitek X-10. L'accoppiamento cui è necessario nel caso in cui le presa a muro e i punti d'illuminazione siano effettamente divisi in più fasi (la presenza di più gruppi non costituisce alcun problema per il segnale Marmitek X-10). Per edifici di maggiori dimensioni, si consiglia l'impiego di un ripetitore attivo a 3 fasi, alinki di Filtri Accoppiatori di Fase.

2. I segnali Marmitek X-10 sono essere smorzati da apparecchiature e da sistemi d'illuminazione collegati alla rete d'illuminazione. In normali impianti domestici, quest'effetto è generalmente d'entità trascurabile (il Sistema Marmitek X-10 fa uso, tra l'altro, di un sistema attivo di rinforzo,atto ad eliminare quest'effetto). Si può verificare,uttavia, che un apparecchio di casa interferisce con i segnali. Qualora si avertano occasionali problemi nella corretta trasmissione dei segnali, è possibile individuare l'apparecchio responsable del disturbo in modo relativamente semplice, vale a dire staccando le spine dell'apparecchio che si sospetta responsable della presa di corrente e testando di nuovo ilsystema. Nel caso in cui, staccando, per esempio, la spina del monitor del proprio PC, scompaia il problema di portata insufficiente, si pourrait risolverre il problema attaccando al monitor del PC un Filtro Plug-in FM10. Questo Filtro Plug-in impedisce all'apparecchio in questione di continuare a smorzare i segnali.

Le apparecchiature che, a tal riguardo, vale la pena controllare:

Monitor di PC

PC provasti d'alimentazione relativamente pesante

Vecchi televisori

Fotocopiatrici

Anche un ambiente della casa con estesa

illuminazione al neon può causare disturbo.

Lampade a scarica con apparecchio

elettronico d'accensione preliminare

1. Alcuni (vecchi) apparecchi sono in grado di inviare segnali di disturbo sulla rete, dai quali si origina un disturbo di comunicazione delsystema Marmitek X-10. Si tratta d'apparecchiature che causano disturbi su una frequenza di 120kHz . Questa frequenza di 120kHz è utilizzata dal Sistema Marmitek X-10 come frequenza di trasmissione, per l'invio di informazioni digitali lungo la rete d'illuminazione. Gli apparecchi che inviano quello tipo di segnali possono essere provvisti di un Filtrto Plug-in FM10. Grazie a questo filtrro, i segnali di disturbo non potranno più raggiungere la rete.
2. Per via dell'assetto del segnale, altre fonti (di disturbo) non sono mai in grado di attivare o disattivare i moduli del Sistema Marmitek X-10. Il segnale può tuttavia essere smorzato da altri elementi, per esempio babyphon che devono essere sempre commutati su 'TALK'. La presenza di questo tipo di segnali può impedire il passaggio indisturbato del segnale Marmitek X-10.
3. La rete d'illuminazione di un'abitazione non termina alla porta d'ingresso. Tutto ciò che è collegato, all'esterno (e nelle adiacenze) della propria abitazione, all'impianto d'illuminazione interno può esercitar un influsso sui segnali Marmitek X-10. Soprattutto nel caso di abitatazioni confranti, per esempio, con il salone di uno stabilimento che ospita macchinari pesanti, è utile aggiungere alle fasi in ingresso dei Filtri Accoppianti di Fase FD10. Questi filtri realizzano quello che siould definire un blocco di tutti i segnali indi

rizzati all'interno o all'esterno dell'abitazione, pur facendo in modo che si realizzi un perfetto 'adattamento d'impenenza' della rete d'illuminazione dell'abitazione. Collocando queste unità, si adegua la propria abitazione alle esigenze di un Sistema Marmitek X-10. Le unità collocate accoppianoanche le fasi (si rimanda al punto 1 precedente).

INDICAZIONI PER L'USO DEL TM13

INTRODUZIONE

Ci congratuliamo con voi per l'acquisto del modulo ricetrasmettitore HOME CONTROL TM13 Marmitek X-10. Il ricetrasmettitore TM13 consente, tra l'altro, di controllare mediante il telecomando Marmitek X-10 i moduli X-10 di accensione/spegnimento e di variazione della luminosità delle lampade, in qualsiasi punto della casa.

Come funziona?

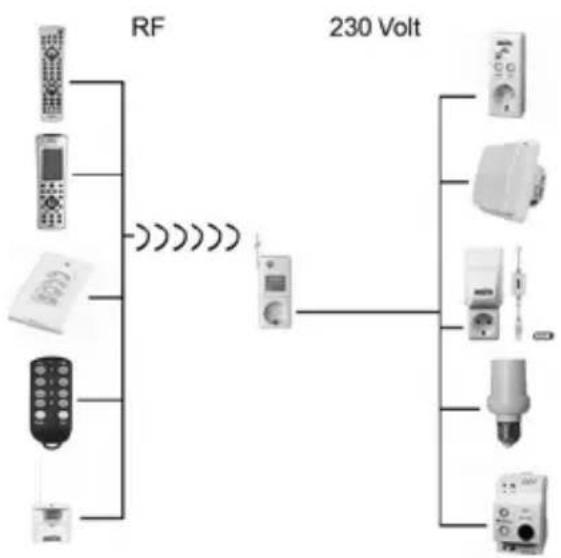

Il TM13 è un controller, che viene gestito da trasmettitori. Il controller gestisce tramite la rete elettrica i moduli Marmitek X-10 per l'accensione e lo spegnimento di lampade, elettrodomestici ed altri appearecchi elettrici. Il TM13 è quindi il nucleo dell'impianto Marmitek X-10.

Il modulo TM13 funziona con i seguenti trasmettitori:

• i telecomandi Marmitek X-10, come EasyControl8 ed EasyTouch35.
• l'interruttore senza fili SS13, alla linea piatta ed elegante (la soluzione ideale in tutte le situazioni in cui è necessario un interrottore (extra)enza cablaggio aggiuntivo. Può essere montato su pareti, vetro, porte, tavoli ecc.)
• il telecommando senza fili KR22 (radiocommando dal design raffinato, ultrapiatto, per il controlledo a distance dei moduli Marmitek X-10. Puede essere usato come portachiavi. Controlla tre indirizzi + la funzione variazione di luminosità.)
• Il sensore di movimento alla fili MS13 con memoria (accende le lampade, gli elettrodomestici e altri apparetti elettrici quando si è presenti e li spegne in seguito. Accende le luci all'interno e all'esterno dell'abitazione quando si torna a casa a tarda sera.)

MESSA IN FUNZIONE DEL TM13

1. Impostare il codice casa (da A a P) del modulo Home Control TM13 sullo stesso codice programmatico per gli altri moduli. Il codice unità non è impostabile ed è sempre "1". Quando il codice casa del modulo TM13 è impostato su "P", tutti i comandi dei telecomandi vengono convertiti in segnali X-10 convogliati sulla rete elettrica, a prescindere dal codice casa. Il codice casa usato è in quello caso uguale al codice casa del telecomando.
2. Raddrizzare l'antenna.
3. Inserire il modulo Home Control TM13 in una presa a muro (preferibilmente in un punto centrale della casa).
4. Inserire la spina di un appearecchio o di una lampada nel modulo. Ora sare possibile controllare la lampada o l'apparecchio con il tasto "1" del telecomando.

Normalmente è necessario un unico modulo TM13 per impianto quando (Non applicabile a TM13EFL) si fa uso di controller sulla fili impostati sullo stesso codice casa. Il modulo TM13 è dotato di un cosiddetto "rilevamento di collisione". Grazie adesso si evitano problemi derivanti dall'utilizzo di più moduli TM13 e sarebbe estendere la portata RF programmando vari moduli TM13 sullo stesso codice casa.

Il modulo viene attivato dai seguenti comandi Marmitek X-10: "ON", "Off" e il comando di gruppo Marmitek X-10 "All Units Off" (Tutte le unità disattivate).

DOMANDE FREQUENTI

Perché alcuni moduli si accendono o si spengono spontaneamente?

È possibile che il Sistema Marmitek X-10 installato sia influenzato da un altro Sistema X-10 presente nelle vicinanze. Dal momento che i segnali Marmitek X-10 sono inviati lungo la rete d'illuminazione, è possibile che dati facciano ingresso nell'edificio, o che ne escano. Questo problema cui è essere risolto selezionando un altre Codice Domestico (A..P). Si possonoanche collocare dei Filtri Accoppiatori di Fase FD10, per bloccare segnali in ingresso e in uscita.

I miei moduli non reagisco al mio controller.

Assicurarsi che tutti i componenti utilizzati siano impostati sullo stesso Codice Domestico (codice in lettere A..P).

Posso aumento la portata del mio telecomando usingo più di un Transceiver?

Si. É possibile utilizzato più di un Transceiver TM13 all'interno di un'abitazione, nel caso in cui i telecomandi non siano adeguati alle funzioni desiderate. I TM13 sono provisti della cosiddetta "collision detection", ideata per evitare che i segnali siano disturbati, quando entrambé le unità TM13 inviano nell'esse momento dei segnali, lungo la rete

d'illuminazione. Per non rallentare senza necessità il proprio Systema Marmitek X-10 e per evitare effetti simili a urti e stratoni in caso di smorzamento, è indispensable collocare le unità TM13, nell'abitazione, il più lontano possibile l'une dall'altra.

Per quesiti a cui non trovate risposta qui sopra, vi invitiamo a visitare www.marmitek.com.

DATI TECHNICI

Tensione di alimentazione: 230V - 50Hz

Corrente assorbita: < 20 mA capacitativi

Capacità di carico: 300W/230V per lampade ad incandescenza ed alogene a

bassa tensione con trasformatore

500W/230V per carico induttivo / capacativo.

1200 W230V per carico Ohmico

Frequenza: 433,92

MHz.

Transmission Powerline: 120kHz± 2kHz / 2,5 Vpk-pk.

Sensibilità del segnale: 15 mVpp min, 50mVpp max a

120 kHz

Codici chiave X-10: All units Off (Tutte le unità disattivate), On, Off,

Status Request (Richiesta stato).

Impedenza d'ingresso: 180 Ohm (L - N) con 120 kHz.

Temperatura ambiente: - 10^ fino a + 50^ C (in funzione),

• 20^ fino a + 70^ C (in magazzino)

Dimensioni: 52x122x33mm (spina non compresa)

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sia questi prodotti sa le altre apparecchiature elettriche ed elettro

niche mediate le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il ricolaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi Invitationo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il TM13 è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva :

Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravicinamento delle legislazioni degli Stati Membri relative alla compatibilità elettromagnetica

Direttiva 73/23/CEE del Consiglio, del 19 febbraio 1973, concennte il rawcinamento delle legislazioni degli Stati Membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
