BEDIENUNGSANLEITUNG TM13 F MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 27

• Um Kurzschluss vorzubeugen,这点es Produktitte ausschlieBlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthalt Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Netzadapter: SchlieBen Sie den Netzadapter erst dann an das Stromnetz an, nach dem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. SchlieBen Sie niemals einen Netzadapter oder ein Netzkabel niemals an, wenn diese beschädigt sind. In thisum Fall erhmen Sie Kontakt mit ihrer Lieferanten auf.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überscht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hangt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

INHALTSVERZEICHNIS

WIE FUNKTIONIER MARMITEK X-10? 10

GEBRAUCHSANLEITUNG TM13 12

EINFUHRUNG

INGEBRAUCHNAHME DES TM13 13

HAUFIG GESTELLTE FRAGEN 13

TECHNISCHE DATEN 14

12

WIE FUNKTIONIERT MARMITEK X-10?

Die Komponenten aus dem Marmitek X-10 SortimentCOMMUNIZIEREN mit einander über das bestehende Lichtnetz (mittels Marmitek

X-10 Signalen). Das Sortiment besteht aus drei Teilen:

1. Module: These empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene Belastung.
2. Empfänger: These senden die Marmitek X-10 Signale und steuern somit die Module.
3. Sender: Dies sind drahtlose Komponenten wie z.B. Fernbedienungen. Die Signale der Sender werden von einem Empfänger mit Transceiver-funktion (IRRF 7243, TM13 oder die Zentrale eines Marmitek Alarmsystems) empfangen. Die Signale werden von dem Transceiver auf das Lichtnetz gesetzt.

ADRESSIERUNG

Sie können maximal bis zu 256 verschiedene Adressen einstellen. Diese sind aufgegliedert in einen so genannten HausCode (A bis einschl. P) und einen UnitCode (1 bis einschl. 16). Der HausCode kann auch an den Reglern eingestellt werden, sodass Regler und Module zum selbst System gehoren werden. Die Adresse kann mithilfe von Kodierscheiben oder durch Tastenbedienung eingestellt werden. Dies hangt vom Modultyp ab.

Das Marmitek X-10 System beinhaltet standardmäßige Befehle, wobei alle Units innerhalb desselben HausCodes zugleich gesteuert werden (z.B. ähnliche Lampen einschalten, alles ausschalten usw.).

REICHWEITE VON SIGNALEN

Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergrossern.

Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der örtlichen Situation abhängig. EinGreater Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80 Metern.

Bei Problemen mit der Reichweite von Marmitek X-10 Signalen sind folgende Faktoren wichtig:

1. Werden mehrere Phasen im Haus verwendet, kann es notwendig sein, um diese Phasen für Marmitek X-10 Signale zu koppeln. Dieses Koppeln kann geschehen, indem Sie einen FD10 Phasekoppler verwenden und wird benötigt, wenn Steckdosen und

Lampenanschluss)s whatsoever über mehrere Phasen verteilt sind (mehrere Gruppen sind kein Problem fur die Marmitek X-10 Signale). Fur große Gebäude advisieren wir die Verwendung eines aktiven 3 Phasen Verständersstatt eines Koppelfilters.

1. Marmitek X-10 Signale konnen durch Geräte und Lampen vermindert werden, die auf das Lichtnetz angeschlossen sind. In normalen Hausanlagen ist dieser Effekt normalerweise zu verwahrlosen (das Marmitek X-10 System verwendet u.a. eine aktive Veränder der thisen Effekt zu eliminieren). Doch kann es sein, dass ein einzelnes Gerät in Ihrer Wohnung stört. Wenn Sie feststellen, dass Signale nicht immer gut durchkommen, dann konnen Sie ein solches Gerät relativ einfach aufspären, indem Sie die Stecker der verdächtigen Geräte aus der Steckdoseziehen und erneut einen Test durchführung. Stellen Sie fest, dass Ihr Problem gelöst ist, durch z.B. den Stecker Ihres PC's aus der Steckdose zuziehen, dann konnen Sie das Problem losen, durch diesen PC-Monitor mit einem FM10 Steckerfilter zu versehen. Dieder Steckerfilter sorgt davon, dass die Signale nicht länger durch das betreffende Gerät vermindert werden.

Wir empfehlen um folgende Geräte zu kontrollieren:

PC Monitore

PC's mit relativ hoher Leistung

Alte TV-Geräte

Kopiermaschinen

Ein Raum mit weitere Neonlampen

1. Einige (alte) Geräte können Störsignale auf das Lichtnetz bringen, wodurch die Marmitek X-10 Kommunikation gestört wird. Es handelt sich damit um Geräte, die auf einer Frequenz von 120 kHz stären. Diese 120 kHz werden vom Marmitek X-10 System als Sendefrequenz verwendet um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, konnen mit einem FM10 Steckerfilter versehen werden. Hierdurch werden Störsignale das Lichtnetz nicht mehr erreichen.
2. Durch den Aufbau der Signale konnen andere (Stör)quellen die Module des Marmitek X-10 Systems niemals aktivieren oder ausschalten. Wohl kann das Signal durch z.B. Babyüberwachungsgeräte, die dauernd im 'Sprechmodus' stehen, gestört werden. Durch die Anwesendheit von diesen Signalen ist es möglich, dass das Marmitek X-10 Signal nicht durchkommen.
3. Das Lichtnetz ihrer Wohnung endet nicht bei der Haustüre. Alles was außerhalb (in der Höhe) ihrer Wohnung auf dem Lichtnetz angeschlossen ist, kann die Marmitek X-10 Signale beeinflussen. Vor allem wenn ihre Wohnung an eine Fabrikhalle mit schweren MaschinenGRENZ ist es nutzlich, um einkommende Phasen mit einem FD10 Phasenfilter zu versehen. Diese Filter formen eine Blockade fur alle Signale, die in ihre Wohnung wollen oder diese verlassen wollen, sorgen)&&och auch fur eine

perfekte 'Impedanzanpassung' des Lichtnetzes ihrer Wohnung. Sie bereiten ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Module plazieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).

GEBRAUCHSANLEITUNG TM13

EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb des Marmitek X-10 HOME CONTROL TM13 Transceivers. Der TM13 Transceiver bewirkt, dass Sie u.a. mit ihrer Marmitek X-10 Fernbedienung ihre X-10 Schalt- und Dimmermodule, egal wo im Hause, bedieten konnen.

Wie Funktioniert es?

Der TM13 ist ein Regler, der von Sendern gesteuert wird. Der Regler sendet die Marmitek X-10 Module zur Bedienung ihrer Beleuchtung und Geräte über das Stromnetz. Der TM13 bildet also das Herzstück ihrer Marmitek X-10 Anlage.

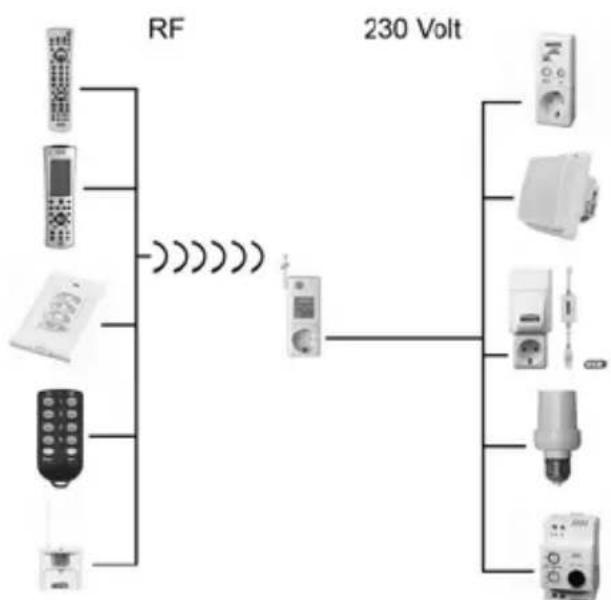

Der TM13 Transceiver arbeitet mit nachfolgenden Sendern zusammen:

• Den Marmitek X-10 Fernbedienungen wie die EasyControl8 und EasyTouch35.
• Dem SS13 Slimline drahtloser Sender (ideale Lösung für Situationen, in denen kein (zusätzlicher) Schalter gewünscht ist und ohne Leitungen verlegen zu müssen. (Kann an Wände, Glas, Tische usw. montiert werden).
  Die KR22 drahtlose Fernbedienung (formschone, superschlanke Fernbedienung zur Fernbedienung von Marmitek X-10 Modulen. Als Schlüsselhänger zu nutzen. Geeignet zur Steuerung von 3 Adressen + Dimmerfungkction.)
• Der MS13 drahtlose Bewegungsmelder mit Speicher (Schaltet Beleuchtung und Geräte während ihrer Anwesenheit ein und später wieder aus. Schaltet Innen- und Außenbeleuchtung bei Heimkunft im Dunkeln ein.)

INGEBRAUCHNAHME DES TM13

1. Stellen Sie den Hauskode (A bis einschl. P) des Home Control TM13 Transceivers auf den gleichen Kode ein, wie den, den Sie auf ihren anderen Modulen eingestellt haben. Der UnitCode kann nicht eingestellt werden und hat immer die Position "1". Wenn der TM13 auf dem Hauskode "P" stehen, dann werden alle Befehle der Fernbedienungen in ein X-10 Signal auf dem Stromnetz umgeformt werden, ungerechtet des Hauskodes. Der genutzte Hauskode ist hierbei gleich dem Hauskode der Fernbedienung.
2. Stellen Sie die Antenne aufrecht.
3. Stecken Sie den Anschluss des Home Control TM13 in eine Wandsteckdose (vorzugsweise an einemzentralen Ort in Ihrer Wohnung).
4. Verbinden Sie den Apparat- oder Lampenstecker mit dem Modul. Sie können these nun mit der Taste "1" Ihrer Fernbedienung bedieren.

Normalerweise wird ein TM13 pro Anlage benötigt (Nicht zutreffend für TM13EFL.), wenn drahtlose Regler auf ein und demselben Hauskode verwendent werden. Der TM13 ist mit einer so genannten 'Kollisionserkennung' versehen. Somit werden Probleme während der Verwendung mehrerer TM13 Module vermieden und konnen Sie den RF Bereich vergroßern, indem Sie mehrere TM13 Module ein und demselben Hauskode zuweisen.

Das Modul reagiert auf nachfolgende Marmitek X-10 Befehle: "ON", "Off" und dem Marmitek X-10 Gruppenbefehl "All Units Off".

HÄUFIG GESTELLTE FRAGEN

Wie kommt es, dass einzel Module spontan an- oder ausgehen?

Es kann sein, dass das installierte Marmitek X-10 System durch ein anderes X-10 System in der Nachbarschaft beeinflusst wird. Da die Marmitek X-10 Signale über das Lichtnetz geschickt werden, ist es möglich, dass die Signale ins Gebäude hineinkommen oder es verlassen. Diese Probleme können gelöst werden, indem Sie einen anderen HausCode wahlen (A bis P). Auch konnen FD10 Phasenfilter plaziert werden, um ein- oder ausgehende Signale zu blockieren.

Meine Module reagieren nicht auf unseren Sender.

Sorgen Sie damit, dass alle verwendeten Module auf den gleichen HausCode eingestellt sind (A bis P).

Kann ich die Reichweite meiner Fernbedienung durch den Einsatz von mehreren Transceivern vergroßern?

Ja. Sie können mehrere TM13 Transceiver in Ihrer Wohnung verwenden, wenn die Reichweite ihrer Fernbedienungen nicht ausreichend ist. Die TM13 sind mit sog.

Kollisionserkennern ausgestattet, die verhindern, dass die Signale gestört werden, wenn andere TM13 Module gleichzeit auf dem Lichtnetz senden. Um Ihr Marmitek X-10 System nicht unnötig zu verzöbern und um Schwankungen beim Dimmen zu verhinder nissen Sie davon sorgen, dass die TM13 Module soweit als möglich voneinander in der Wohnung plaziert wurden.

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com.

TECHNISCHE DATEN

Speisung: 230V - 50Hz

Stromverbrauch: <20 mA kapazitiv

Schaltleistung: 300W/230V für Gluhlampen und Schwachstrom

Halogenbeleuchtung mit Transformer.

500W/230V induktiv/kapazitiv.

1200 W/230V für OhmscheBelastung.

Frequenz:

433,92

MHz.

Signalübertragung: 120kHz± 2kHz / 2,5 Vpk-pk.

Signalempfindlichkeit: 15 mVpp min 50 mVpp max bei120 kHz.

Eingangsscheinwiderstand: 180 Ohm (P-N) bei 120kHz .

Umgebungs-

temperatur: - 10^ C bis + 50^ C (in Betrieb)

• 20^ C bis + 70^ C (Lagerung).

Abmessungen: 52x122x33mm (exklusiv Stecker).

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesen Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in ihrer Verantwortung, these Gerät undande

re elektrische und elektronische Geräte über die damit zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäß Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworbEN haben.

AVERTISSEMENTS DE SECURITE

VEEL GESTELDE VRAGEN 37

TECHNISCHE GEGEVENS 38

36

HOE WERKT MARMITEK X-10?

VEEL GESTELDE VRAGEN

Heeft uvragen die hierboven nicht beantwoord worden?

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes TM13 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektron magnetische Verträgelichkeit

Richtlinie 73/23/EWG des Rates vom 19. Februar 1973 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
