GEBRUIKSAANWIJZING TM13 F MARMITEK

GEBRUIKSAANWIJZING 33

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw system een bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Het product(nooitopenmake:de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personel.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelgoed. Buiten bereik van kinderen houden.
• Voedingsadapter: Sluit de voedings-adapter pas op het lichtnet aan nadat u hebte gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zokonnen anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatre-gelen ter voorkoming.

INHOUDSOPGAVE

HOE WERKT MARMITEK X-10? 34

GEBRUKSAANWJZING TM13 36

INTRODUCTION

IN GEBRUK NEMEN VAN DE TM13 37

De componenten uit het Marmitek X-10 programma communicatoren met elkaar via het bestaandelichtnet (door middel van Marmitek X-10 signalen). Het programme bestaat uit drie soorten onderdelen:

1. Modules: Deze ontvangen de Marmitek X-10 signalen en schakelen of dimmen de aangesloten belasting.
2. Controllers: Deze zenden de Marmitek X-10 signalen en besturen dus de Modules.
3. Zenders: Dit় draadloze onderdelen zoals afstandsbedieningen. De signalen van deze worden ontvangen door een controller met Transceiver functie (IRRF 7243, TM13 of Centrale van een Marmitek Beveiligssysteme). De signalen worden door de Transceiver op hetlichtnet gezet.

ADRESSERING

Er können tot maximaal 256 verschillende adressen worden ingesteld. Deze zijn onderverdeeld in een z.g. HuisCode (A t/m P) en UnitCode (1 t/m 16). De HuisCode is ook insteelaar op de Controllers zodat Controllers en Modules tot hetzelfde system toen hetzelfdse systeem.gaan behoren.

Het adres kan door middel van codewieltjes, of indrukken van toetsen ingesteld worden, afhankelijk van het type module. Het Marmitek X-10 Systeem bevat standard commando's waar bij alle units binnen bezelfde HuisCode tegelijkertijd worden aangestuurd (bv. alle verlichting aan, allesuit, etc.).

BEREIK VAN SIGNALEN

Bereik van Marmitek X-10 signalen over hetlichtnet en dit bereik vergroten. Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestaandelichtnet. Het bereik van de signalen over hetlichtnet is erg afhankelijk van deplaatselijke situatie. Een aardig gemiddelde van het bereik isECHTER een kabellenge van 80 meter.

Bij problemen met het bereik van Marmitek X-10 signalen zijn de volgende factoren van belong:

1. Wonneer er meererefasen in huis worden gebruikt, kan het nodig+zijn om dezefasen te koppelen voor Marmitek X-10 signalen.Dit koppelen Aunt u doeon door hetgebruik van FD10 Fase Koppelfilters en is nodig als wandcontactdozen en verlichingspunten daad-werkelijk verdoefferd,zijn overmeerderere fases (meerdere groepen isgeen enkel probleem voor het Marmitek X-10 signaal).Voor grotere panden adviseren wij het gebruik van een actieve 3 fasen repeater in plaats van Fase Koppelfilters.

2. Marmitek X-10 signalen können worden gedempt door apparatuur en verlichting welke op het lichtnet is aangesloten. In normale huisinstallaties is dit effect normala gesproken verwaarloosbaar (het Marmitek X-10 Systeem maakt onder andere gebruik van actieve versterking om dit effect te elimineren). Toch kurz u het soms treffen dat een apparaat in uw woning roet in het eten gooit. Mocht u merken dat signalen nicht.altijd goed doorkomen dan kurz u zo'n apparaat relatief eenvoudig opsporen door de stekkers van verdachte apparatuur uit het stopcontact te halen en opnieuw te testen. Merkt u dat uw bereik probleem verholpen worden door b.v. de stekker van uw PC monitor uit het stopcontact te halen, dan kurz u het probleem oplossen door deze PC monitor te voorzien van een FM10 Plug-in Filter. Dit Plug-in Filter zorgt er dan voor dat de signalen Niet longer worden gedempt door het betreffende apparaat.

Apparatuur die hierbij de moeite waard is om te controleren:

PC monitoren

PC's met relatief zware voedingen

Oude televisies

Kopieerapparaten

Ook een ruimte met veel TL verlichting kan voor storing zorgen.

Gasontladingslampen met elektronisch voorschakelapparaat

1. Sommige (oude) apparaten können stoorsignalen hetlichtnet opsturen, waardeord de Marmitek X-10 communicatie verstoord worden. Het gaat dan om apparatuur welke stoort op een freiagentie van 120kHz . Deze 120kHz worden door het Marmitek X-10 Systeem gezruikt alsZendfrequentie om digitale informatatie te verzenden over hetlichtnet. Apparatuur die dit soort signalen uitzendt waren voorzien worden van een FM10 Plug-in Filter. Hierdoor zullen stoorsignalen Niet longer hetlichtnet bereiken.
2. Door de opbouw van het signalaal kuren andere (stoor)bronnen de modules uit het Marmitek X-10 Systeem nooit activeren of deactiveren. Wel kan het signalaal worden gedempt door b.v. babyfoons welke continue in de 'TALK' mode staan. Door aanwezigheid van dit soort signalen is het möglichk dat het Marmitek X-10 signalaal nicht doorkomt.
3. Hetlichtnet in uw woning houdt Niet op bij de Voordeur. Alles wat buiten (dicht bij) uw woning op hetlichtnet is aangesloten kan van invloed+zijn op Marmitek X-10 signalen. Met name als uw woning b.v.GRENST aan een fabriekshal met zware machines is het nuttig om de binnenkomende fases te voorzien van FD10 Fase Koppelfilters. Deze filters vormen als het ware een blokkade voor alle signalen die uw woning in of uit wil- len, maar zorgen ook voor een perfecte 'impedantie aanpassing' van hetlichtnet in uw woning. U maakt uw woning als het ware Marmitek X-10 geschikt door hetplaatsen van deze units. Daarbij koppelen ze ook meteen de fases (zie punt 1 hierboven).

GEBRUKSAANWIJZING TM13

INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek X-10 HOME CONTROL TM13 Transceiver. De TM13 Transceiver zorgt ervoor dat u o.a. met uw Marmitek X-10 afstandsbediening uw X-10 schakel- en dim modules kunt bedieren, waar dan ook in扣除.

Hoe werkt het?

De TM13 is een controller, die door zenders aangestuurd worden. De controller stuart via het Lichtnet de Marmitek X-10 modules aan om uw verlichting en apparaten te schaken. De TM13 vormt dus het hart van uw Marmitek X-10 installmentie.

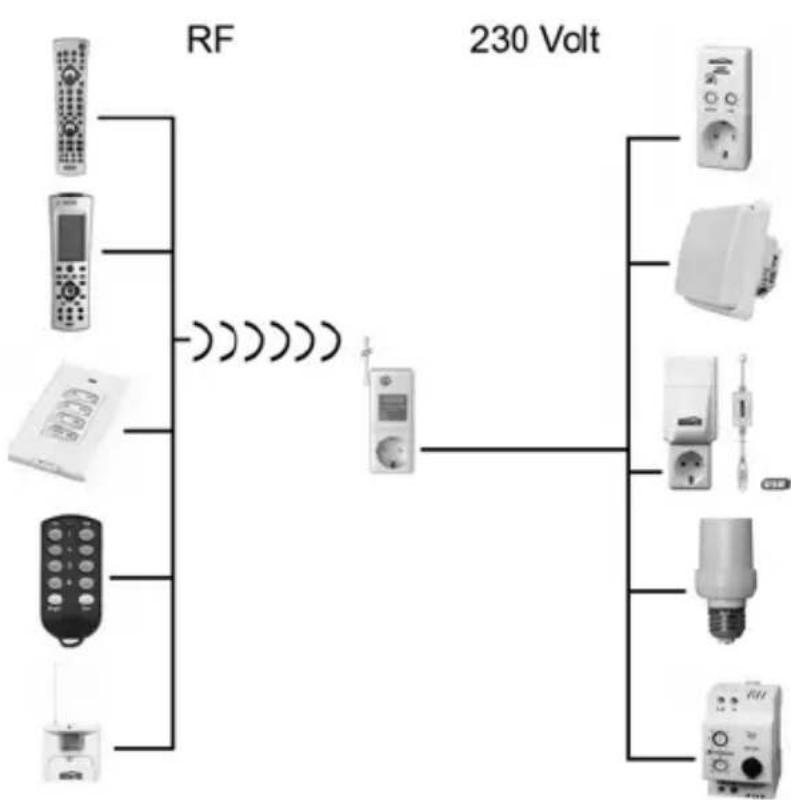

De TM13 Transceiver werkt met de volgende zenders:

• De Marmitek X-10 afstandsbedieningen zoals de EasyControl8 en EasyTouch35.
• De SS13 slimline draadloze schakelaar (ideale oplossing voor situatuies waar een (extra) schakelaar gewenst is,[zonder leidingen te leggen.Aan te brengen op muren, glas, deuren, tafels, enz.)
• De KR22 draadloze afstandsbediening (Fraie superdunne afstandsbediening voor het op afstand besturen van Marmitek X-10 Modules. Te gebruiken als sleutelhanger. Geschikt voor het aansturen van drie adressen + dimfunctie.)
• De MS13 draadloze bewegingsmelder met geheugen (Schakelt verlichting en apparatuur inijdens aanwezigheid en schakelt deze later weeer uit. Schakelt binnen- en buitenverlichting aan bij thuiskomst in het donker.)

IN GEBRUK NEMEN VAN DE TM13

1. Stel de HuisCode (A t/m P) van de Home Control TM13 Transceiver in opdezelfde code als u op uw andere modules heeft ingesteld. De UnitCode is nicht instelbaar en is alkijd "1". Wanner de TM13 op HuisCode "P" staat, dan zullen alle commando's van afstandsbedieningen worden omgezet in een X-10 signal op hetlichtnet, ongeacht de huiscode. De gebruikte HuisCode is hierbij gelijk aan de HuisCode van de afstandsbediening.
2. Plaats de antennre rechtsop.
3. Steek de Home Control TM13 in een wandcontactdoos (liefst op een centrale plaats in uw woning).
4. Steek de stekker van een apparaat of lamp in de module. Deze=kunt u nu bedieren met toets "1" van uw afstandbediening.

Er is normal een TM13 nodig per installmentie (Niet van toepassing op de TM13EFL.) wonneer gebruik gemaakt wordendraadloze controllers op de zelfde huisCode. De TM13 is voorzien van een zogenaamde 'collision detection'. Hierdoor worden problemen bij gebruik van meerdere TM13 modules voorkomen en kunt u zo het RF bereik vergroten door meerdere TM13 modules op een zelfde huiscode toe te passen.

De module reageert op de volgende Marmitek X-10 commando's: "ON", "Off" en het Marmitek X-10 groepscommando "All Units Off".

Hoe kommt het dat sommige Modules spontaan aan- of uitgaan?

Het kan zijn dat het geinstalleerde Marmitek X-10 Systeem beinvloed worden door een ander X-10 Systeem in de buurt. Aangezien de Marmitek X-10 signalen over het Lichtnet worden verstuurd is het möglichk dat de signalen het pand inkomen of verlaten. Dit probleem kan verholpen worden door het kiezen van een andere HuisCode (A..P). Ook hunnen FD10 Fase Koppelfilters geplaatst worden om in- en uitgaande signalen te blokkeren.

Mijn modules reageren nicht op mijn controller.

Zorg ervoor dat alle gebruike componenten ingesteld zich op de zichde Huiscode (lettercode A..P).

Kan ik het bereik van mijn afstandsbe-diening vergroten door de inzet vanmeer Transceivers?

Ja. U kunt meerere TM13 Transceivers in uw woning gebruiken als het bereik van uw afstandsbedieningen Niet toereikend is. De TM13's zich voorzien van zgn. collision detection om te voorkomen dat de signalen verstoord worden wanner beide TM13 units gegelijkijdig gaan zenden op het Lichtnet. Om uw Marmitek X-10 Niet onnodig traag te makeen en om het horten en stoten bij dimmen te voorkomen要去 u er voor zorgen dat de TM13 units zo ver möglichk van elkaar in de woning worden geplaatst.

Kijk dan op www.marmitek.com.

TECHNISCHE GEGEVENS

Voedingsspanning: 230V - 50Hz

Stroomverbruik: < 20mA capacitief.

Schakelvermogen: 300W/230V voor gloeilampen en laagspannings halogeenverlichting met transformator.

500W/230V voor inductieve / capaciteit belasting.

1200 W/230V voor Ohmse belasting.

Frequentie: 433,92

MHz.

Signal transmissie: 120kHz± 2kHz / 2,5 Vpk-pk.

Signaal gevoeligheid: 15 mVpp min 50 mVpp max bij 120 kHz.

Input impedance: 180 Ohm (P - N) bij 120kHz .

Omgevingstemperatuur: - 10^ C tot + 50^ C (bedrijf)

• 20^ C tot + 70^ C (opslag).

Afmetingen: 52 × 122 × 33 ~mm (exclusief plug).

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoor door de

landelijke ofplaatselijk overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijk autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze TM13 voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlij 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wet-gevinen van de Lid-Staten inzake elektronatische compatibiliteit

Richtlij 73/23/EEG van de Raad van 19 februar 1973 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der Lid-States inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

MARMITEK BV - PO. BOX 4257 - 5604 EG EINDHOVEN - NETHERLANDS
