AST613 011128 - Recepteur ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de récepteur	Récepteur numérique
Compatibilité	Compatible avec les signaux DVB-T/T2
Résolution maximale	1080p Full HD
Connectivité	HDMI, USB, sortie audio
Alimentation	Alimentation secteur
Dimensions	Compact, idéal pour les petits espaces
Utilisation	Installation facile, interface utilisateur intuitive
Maintenance	Nettoyage régulier de la surface, mise à jour du firmware
Sécurité	Ne pas exposer à l'humidité, utiliser un adaptateur certifié
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - AST613 011128 ASTRELL

Comment installer le récepteur ASTRELL AST613 011128 ?

Pour installer le récepteur, suivez les étapes suivantes : 1. Branchez le récepteur à une prise électrique. 2. Connectez l'antenne au récepteur. 3. Reliez le récepteur à votre téléviseur à l'aide d'un câble HDMI ou RCA. 4. Allumez le récepteur et le téléviseur, puis sélectionnez la source appropriée.

Pourquoi le récepteur ne reçoit-il pas de signal ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le récepteur est allumé et que le câble est en bon état. Si le problème persiste, essayez de rechercher à nouveau les chaînes.

Comment réinitialiser le récepteur ASTRELL AST613 011128 ?

Pour réinitialiser le récepteur, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

Le récepteur ne s'allume pas, que faire ?

Vérifiez d'abord que le récepteur est bien branché à une prise électrique fonctionnelle. Si le problème persiste, essayez un autre câble d'alimentation ou une autre prise, et assurez-vous que le bouton d'alimentation est activé.

Comment mettre à jour le logiciel du récepteur ?

Pour mettre à jour le logiciel, accédez au menu des paramètres, puis sélectionnez 'Mise à jour du système'. Assurez-vous que le récepteur est connecté à Internet pour télécharger la mise à jour.

Puis-je utiliser le récepteur avec une télévision plus ancienne ?

Oui, le récepteur peut être utilisé avec une télévision plus ancienne, mais vous aurez besoin d'un câble RCA (rouge, blanc et jaune) si la télévision ne dispose pas d'entrées HDMI.

Pourquoi l'image est-elle floue ou de mauvaise qualité ?

Vérifiez la connexion de l'antenne et assurez-vous qu'elle est correctement orientée. Testez également d'autres chaînes pour voir si le problème persiste. Si c'est le cas, une mauvaise connexion ou un signal faible pourrait être en cause.

Comment changer la langue des sous-titres ?

Accédez aux paramètres du récepteur, sélectionnez 'Langue' et choisissez la langue souhaitée pour les sous-titres.

Le récepteur se fige souvent, que faire ?

Essayez de réinitialiser le récepteur comme décrit précédemment. Si le problème persiste, vérifiez si une mise à jour du logiciel est disponible et effectuez-la.

Le récepteur est-il compatible avec les chaînes HD ?

Oui, le récepteur ASTRELL AST613 011128 est compatible avec les chaînes HD, assurez-vous simplement d'avoir une antenne capable de capter le signal HD.

MODE D'EMPLOI AST613 011128 ASTRELL

FR Adaptateur TNT HD avec port USB
IT Decoder DTT HD con porta USB
ES Receptor TDT HD con puerto USB

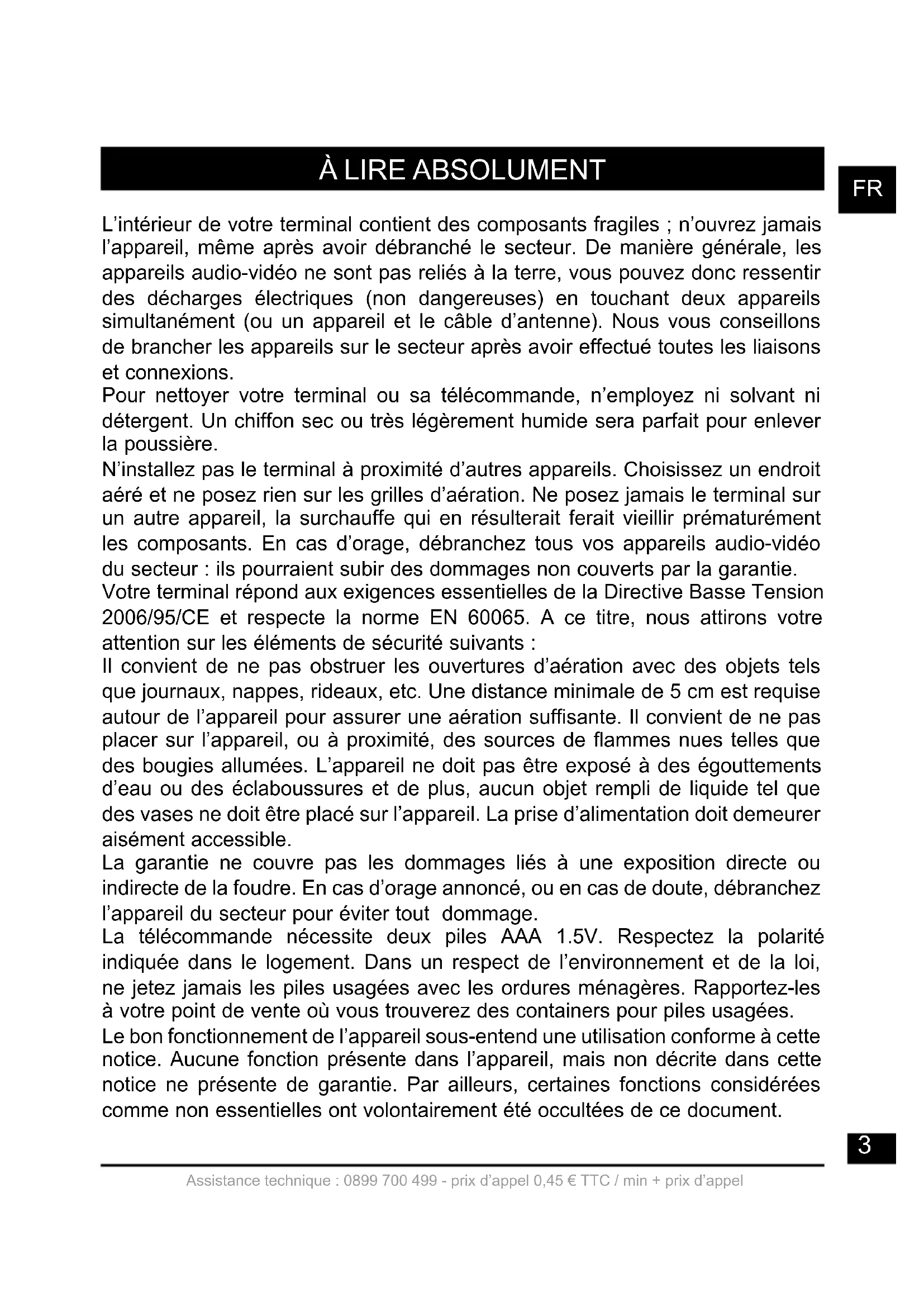

À LIRE ABSOLUMENT

L'intérieur de votre terminal contient des composants fragiles ; n'ouvrez jamais l'appareil, même après avoir débranché le secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparéil, la surchauffe qui en résultatait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal répond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. A ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être place sur l'appareil. La prise d'alimentation doit demeurer aisément accessible.

La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d'orage annoncé, ou en cas de doute, débranchez l'appareil du secteur pour éviter tout dommage.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l'appareil, mais non désrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement eté occultées de ce document.

FR

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Installation / Recherche auto.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche ↓ pour sélectionner le menu Installation et appuyez sur OK.
• Appuyez sur la touche pour selectionner le sous-menu Recherche auto.
• Appuyez sur OK pour valider.

Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.

SOMMAIRE

FR

1 Installation 06
2 Description de la télécommande 08
3 Description de l'adaptateur 10
4 Utilisation au quotidien 11
5 Personnelier la liste des chaînes 11
6 Blocage parental 13
7 Réinitialiser l'adaptateur 14
8 Réglages de l'écran 14
9 Radios 15
10 Economie d'énergie 15
11 Guide Electronique des Programmes (EPG) 16
12 Recherche de chaînes 16
13 Telecommandes universelles 17
14 Sous-titres et télétexte 17
15 Lecteur / enregistrur numérique 18
16 Fonction Lecteur Multimédia 22
17 Accessoires utiles 22
18 En cas de probleme d'utilisation 23
19 En cas de problème de réception 24
20 Glossaire 26
ASSISTANCE ET CONSEILS 27
GARANTIE 28

FR

1 - Installation

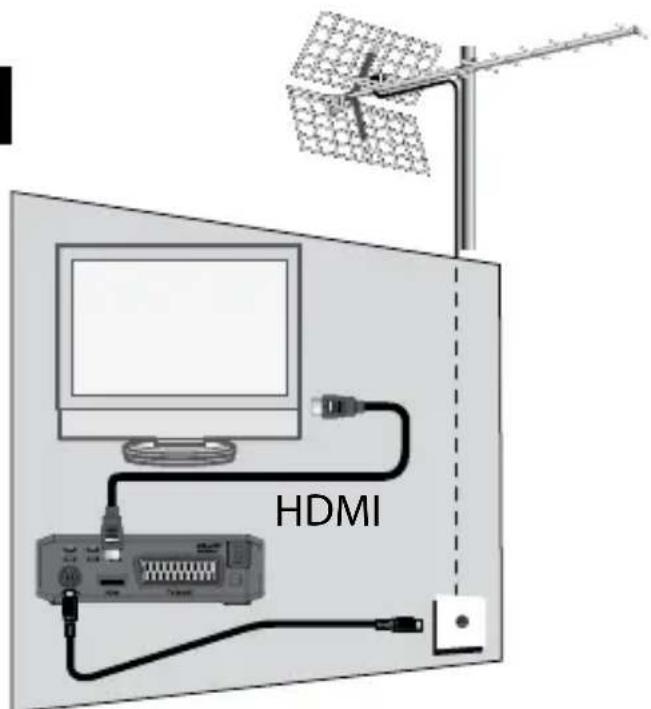

A - Installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT IN. (D page 10) de l'adaptateur. Reliez votre téléviseur à votre adaptateur grâce à un cordon HDMI (standard ou High-Speed), puis allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseurs si nécessaire). Si votre téléviseur ne possède pas d'entrée HDMI, vous pouvez relier vos appar兼ils avec un cordon péritel. Branchez le cordon d'alimentation sur le secteur. Insérez les piles dans la télécommande. Le voyant vert en façade s'allume.

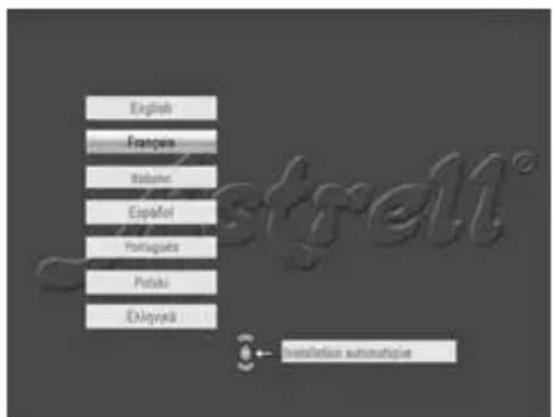

L'écran du téléviseur affiche un menu de selection de langue.

Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.

Choisissez la langue avec les touches , puis appuyez sur OK.

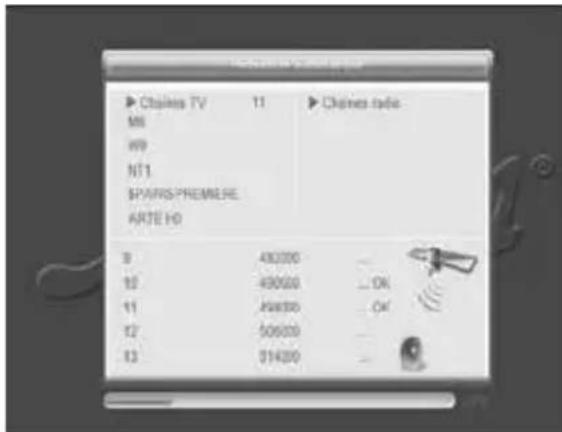

La recherche automatique de chaine démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaine, l'installation de base est terminée.

Pour satisfaire le plus grand nombre, nous avons reglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16:9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à

gauche et à droite de l'écran, nous vous invitons à régler, dans MENU / Réglages Système / Système TV, le paramètre Format d'écran sur 16:9.

Note: Si vous adaptateur est relié à votre télévisueur par un cordon péritel, nous vous conseillons de modifier dans le MENU / Réglages Système / Système TV le paramètre Sortie Video sur RGB pour une image plus adaptée à ce cordon.

FR

B - Calage / orientation de l'antenne

Nous désignerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 60) qui émet dans votre région.

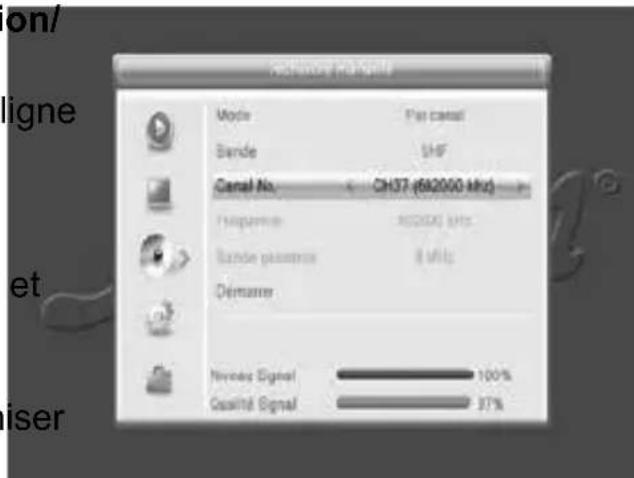

• Allez dans Menu / Installation/ Recherche manuelle.
• Descendez sur la troisième et Sélectionnez avec les flèches « un numéro de canal utilisé dans votre région.
• Patientez quelques secondes observez les graphes de Qualité de réception et Niveau de signal.
• Tournez l'antenne pour maxim le signal. Lorsque vous approchez de la direction de l'émetteur, le

Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le numéro de canal que vous avez besoin est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixatio l'antenne.
• Lancez une recherche par Menu / Installation / Recherche auto.

FR

Cas n°2

Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de l'adaptateur. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / Installation / Recherche auto).

Si vous trouvez des chaînes que vous n'aviez pas trovées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche INFO pour afficher l'indicateur de signal en bas.

Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

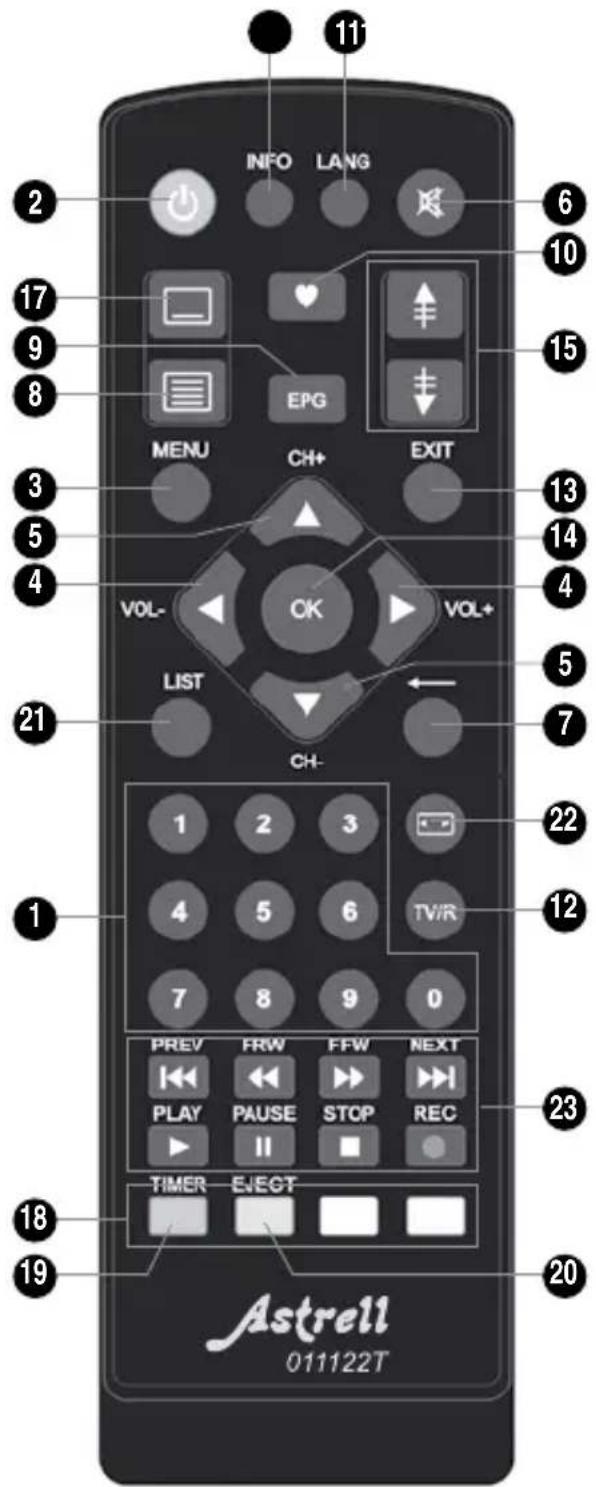

2 - Description de la télécommande

Touches numériques.
Touche . Pour allumer oumettre en veille l'appareil.
3 Touche MENU.
4 Touches . Pour régler le volume.
Touches . Pour changer de chaîne.
6 Touche. Pour couper le son.
Touche. Permet de revenir à la dernière chaine regardée.
8 Touche Pour acceder au magazine tetexte.
9 Touche EPG (guide électronique des programmes).
10 Touche Pour acceder à la liste des chaînes favorites.
11 Touche LANG. Lorsque plusieurs voies audio sont transmises, permet deCHOISIR la langue de I'émission.
12 Touche TV/R. Permit le passage du mode TV au mode Radio et inver-. sement.
13 Touche EXIT. Pour sortir des menus.
14 Touche OK. Permet de valider ou d'afficher la liste des chaînes.

15 Touches Page ▼▲.
Permet de passer de page en page dans les longues listes.
16 Touche INFO. Permit d'afficher des informations sur la chaîne en cours ainsi que les caractéristiques techniques, dont le niveau de signal.
17 Touche Pour activer ou désactiver les sous-titres (DVB).
18 Touches de couleurs. Utilisées dans certains menus.
19 Touche TIMER. Permit de programmeur enregistrement.
20 Touche EJECT. Pour déconnecter en toute sécurité le support USB.
21 Touche LIST. Permit de naviguer dans le menu «Lecteur multimédia».
22 Touche Permet de changer le format d'écran. Il permet deCHOISIR entre différents modes de gestion des programmes 4:3 et 16:9.
23 Touches dédiées aux enregistrements :

: pour lancer la lecture ou reprene接下来 une pause.

Accès rapide au lecteur multimédia.

II : pour faire une pause dans la lecture

: pour arreter l'enregistrement ou la lecture en cours

: pour lancer un enregistrement sur le port USB

: pour un retour en arrête

: pour une avance rapide

fichier precedent
fichier suvant

FR

3 - Description de l'adaptateur

A Récepteur infrarouge (detecte le signal infrarouge de la télécommande).
B Indicateur lumineux. Levoyant allumé vert signifie : en marche. Le voyant allumé rouge signifie : en veille.
C Port USB.
D Entrée antenne terrestre (râteau).
E Sortie HDMI (Haute définition numérique).
Sortie Péritel. Pour connecter l'adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI.
G Alimentation secteur.

4 - Utilisation au quotidien

Enutilisationnormale,vousn'utiliserezque les touches suivantesdont la fonction estdécrite au paragraphe precedent:

• Touches VOL- /« et »/ VOL+ pour régler le volume sonore.
• Touches / CH- et CH+/ pour changer de chaîne.
  Touché pour couper et remetre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour acceder au guide des programmes.
• Touche ● pour lancer directement un enregistrement.
• Touche TIMER pour programmer un enregistrement.
• Touche pour visualiser la liste des programmes deja enregistrés et pour lancer la lecture d'un programme.
• Touche pour arrêtier l'enregistrement ou la lecture.
• Touche PAUSE pourmettre en pause une émission ou la lecture d'un enregistrement et le reprendre plus tard.
• Touche OK pour acceder à la liste des chaînes.

5 - Personnelier la liste des chaînes

Vous avez deux possibilités pour personneliser la liste des chaînes. La première consiste à créé une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

A - Chains favorites

Selectionner les chaînes

• Allez dans Menu / Edition des chaînes / Listes des chaînes TV.
• Appuyez sur la touche♥pour activer la selection des chaînes favorites, puis selectionnez la

chaine que vous foulez ajouter à la liste et appuyez sur OK. Un petit logo apparait.

• Vous pouvez ainsi ajouter plusieurs chaînes à la liste
• Appuyez 2 fais sur EXIT pour quitter la sélection.
• Appuyez sur OK pourémoriser votre sélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

FR

Appuyez sur la touche pour afficher la liste des chaînes favorites. Choiser la chaîne avec les flèches ↑ puis valider par OK. Un appui sur la touche OK vous permet de revenir dans la liste complète des chaînes.

B - Modifier la liste des chaînes

Effacer des chaînes

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
• Appuyez 2 fois sur la touche bleu pour activer la sélection des chaînes à éditer.
• Avec les flèches , Sélectionnéz la chaine à supprimer.
• Appuyez sur la touche OK, une marque de selection apparait après le nom de la chaîne.
• Vous pouvez selectionnéz ainsi plusieurs chaînes.
• Appuyez 2 fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pourémoriser voserelection.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Déplacer des chaînes

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
• Appuyez la touche jaune pour activer la selection des chaînes à déplacer.
• Avec les flèches , Sélectionnéz la chaine à déplacer.
• Appuyez sur la touche OK, un petit curseur apparait après le nom de la chaine.
• Avec les flèches , déplacez la chaîne à sa nouvelle place.
• Appuyez sur OK pour valider la nouvelle place.
• Appuyez 2 fois sur EXIT pour quitter la seLECTION.
• Appuyez sur OK pourémoriser votre sélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note: Par défaut, déplacer une chaine ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaine change avec sa position, il faut régler l'option MENU / Installation / Numéro. Châines auto sur < NON > avec les touches ← >.

6 - Blocage parental

FR

Votre terminal Astrell 011128 est livre avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouze restreindre l'accès ou pour protégger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passer

• Allez dans MENU / Réglages Système / Contrôle parental.
• Entrez votre mot de passer (0000 en sortie d'usine).
• Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.
• Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.
• Appuyez sur OK et tapez plusieurs fois sur EXIT pour quitter tous les menus.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Blocage par niveau moral

Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous scélectionnez la limite à 12 ans, votre enfant pourrait donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaine déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si vous enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.

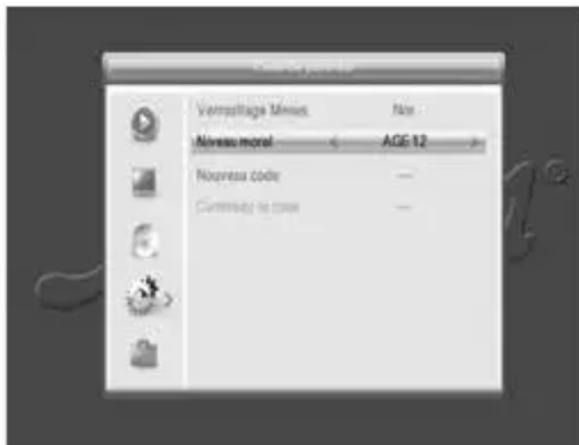

Pour selectionner le niveau moral :

• Allez dans MENU / Réglages Système / Contrôle parental.
• Entrez le mot de passer (0000 si vous n'avez pas modifié le mot de passer à l'étape précédente).
• Sur la ligne Verrouillage Menu,CHOISSEZ Oui avec la flèche «
• Sélectionnez la ligne Niveau moral avec la flèche .
• Sélectionnez le paramètre avec les flèches .
• Tapez 3 fais sur la touche EXIT pour sortir des menus.

Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
- Appuyez la touche ROUGE pour activer la sélection des chaînes à bloquer.
- Avec les flèches , Sélectionnéz la chaine à déplacer.
- Appuyez sur la touche OK.
- Entrez le mot de passer (0000 en sortie d'usine), un cadenas apparait après le nom de la chaine.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pourémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note : Le blocage par chaine est déconseilé quand le niveau moral est activé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (châines favorites, etc.) seront perdues.

• Appuyez sur MENU.
• Sélectionnez le 5^ème menu (boîte à outils) avec les flèches ▲ ▼.
• Appuyez sur et selectionnez le 2^eme menu (configuration usine).

Note : si vous avez.Regle le blocage parental et verrouillé les menus, le code PIN vous sera demandé pour acceder au menu Contrôle parental.

• Tapez « puis OK pour confirmer, patientez jusqu'à ce que le menu de selection de langue apparaisse.

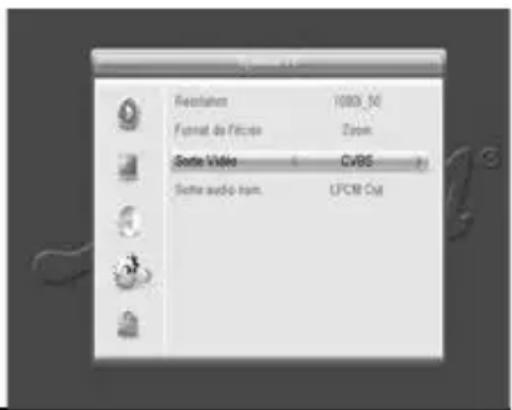

8 - Réglages de l'écran

Le MENU / Réglages système / Système TV permet deCHOISIR DIFFÉRÊNTES options :

• La ligne Sortie Video permet deCHOISIR entre le mode RGB et le mode classique CVBS. Si l'adaptateur est connecté avec un cable HDMI au téléviseur, laissez la sortie en mode CVBS pour avoir une image en haute definition. Par contre, avec un cable péritel, préférez le mode

RGB car en résolution standard, celui-ci donne une meilleure image sur la plupart des téléviseurs.

• La ligne Format d'écran permet de:gérer les écrans 4:3 et 16:9 :

• 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

• 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.
• 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.
• ZOOM. Pour un télévisueur 16:9 en mode plein écran. Les images 4:3 sont doncétiréeshorizontalément pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons notre attention sur le fait que ce mode alteré votre perception de la normalité.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/R vous entrez dans le mode radio.

L'écran vous affiche alors le message «Aucune radio».

10 - Economie d'énergie

Afin de limiter la consommation d'énergie inutil, et conformément à la réglementation européen relative aux appareils qui consomment de l'électricité, des mesures ont été prises afin d'eviter de laisser l'adaptateur en marche inutillement. Ainsi, votre apparéil se met automatiquement en voille lorsque vous ne l'utilise pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur une touche VOL , par exemple, pour faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

• Allez dans MENU / Réglages Systeme / Autre.
• Sélectionnez < Veille auto > avec la flèche ▼ .
• Sélectionnez < NON > à l'aide des flèches
• Appuyez 3 fois sur EXIT pour quitter les menus.

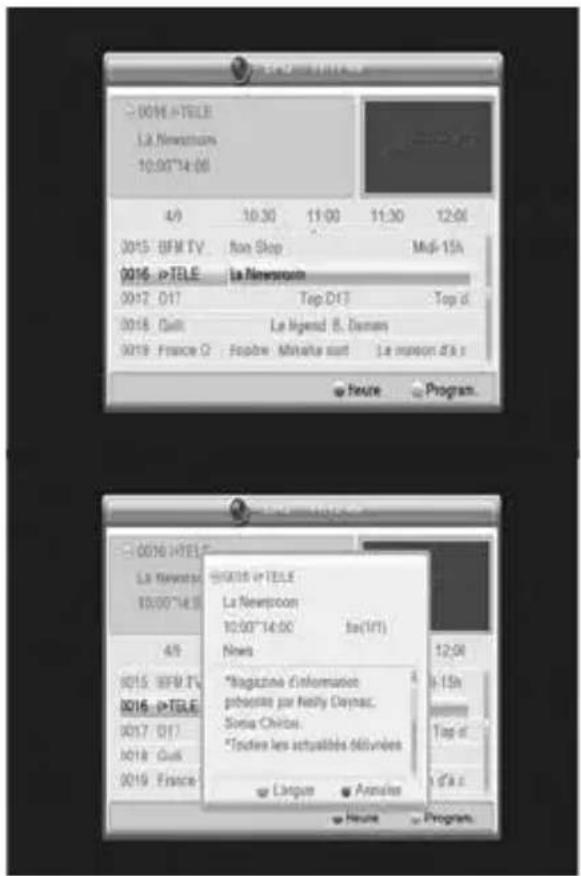

11 - Guide Electronique des Programmes (EPG)

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir ( selon les chaînes qui diffusent ces informations).

Avec les flèches ▲ ▼ ▿ ▶ , vous pouvez scélectionner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l'opérateur).

La fenêtre reste vide si les informations ne sont pas diffusées.

Vous avec la possibilité de programmer I'enregistrement d'une émission en mettant en surbrillance l'émission que vous souhaitez enregistrer, puis en appuyant sur le touche verte (n°20 page 9).

Pensez à connecter un disque dur sur le port USB en façade.

Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d'un enregistrement. Vous doivent pour cela éditer la programmation dans le MENU / Réglages Système / Programmateur.

12 - Recherche de chaînes

Cette opération est à faire des que vous perdez une chaine ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Installation / Recherche auto.
  Allez sur la ligne Demarrer et appuyez sur OK.

FR

13 - Télecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabri-cant de l' apparéil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que Astrell ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell.

14 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (ARTE SD à l'heure où nous rédigèons cette notice). Pour y accéder, appuyez sur la touche.

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche pour afficher la fenêtre Sous-titres.
• Appuyez sur pour sélectionner une langue de sous-titre.
• Tapez OK pour valider.

FR

15 - Lecteur / enregistrreur numérique

Description rapide

Ce paragraphe déscrit de manière très rapide le fonctionnement général. Il est important de dire les paragraphs suivants où vous trouvez tout ce qu'il faut savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (●).
• Appuyez sur OK pour valider la durée de l'enregistrement proposée par l'adaptateur (et calculée automatiquement en fonction du guide des programmes) ou changez la durée avec les touches numériques de la télécommande.
• Appuyez sur STOP (■) pour arrêtier l'enregistrement

Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable des que le message « Disque USB connecté » apparaît et disparait à l'écran. Avec des disques de grandes capacité, il est normal de nevoir attendre plusieurs secondes.

Vous pouvez dire votre enregistrement à partir du MENU / Lecteur Multimédia / PVR.

Pour la lecture de contenus autres que ceux enregistrrés par l'adaptateur Astrell 011128 lui-même, reportez-vous au § 16 page 22.

Type de medias acceptés

Le port USB en façade est prévu pour accueillir un disque dur externe. L'utilisation de clés USB, n'est pas recommendée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toute fois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garantiet.

Les dispositifs USB (clé ou disque) doivent être formats avec le système FAT32 ou NTFS. Si vous disque comporte plusieurs partitions, la première utilisable est sélectionnée par votre adaptorateur lors de la connexion du disque dur.

S'il y a plusieurs partitions, vous pouvez changer la partition dans le Menu / Reglages système / Information du disque. Si un disque ou une clé n'est pas reconnu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers Windows).

FR

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontrez un problème avec un modele particulier, n'hésitez pas à nous contacter pour nous informer du modele qui poserait problème.

Astrell decline toute responsabilité en cas de perte de données sur le média due à une utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage.

A - Enregistrement simple

Pour enregistrer une émission qui passes sur la TNT, procédez ainsi :

• Allumez votre adaptateur avec la touche (n°2 page 8).
• Sélectionnez la chaine à enregistrer avec les touches , en tapant son numéro, ou en selectionnant la chaine dans la liste (touche OK).
• Si vous n'avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu'à ce que le message « disque USB connecté » s'affiche puis disparaisse, il vous informe que le disque est prét.
• Appuyez sur la touche REC (●); l'enregistrement de l'émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l'enregistrement est de 2 heures. Pour modifier la durée de l'enregistrement, appuyez 2 fois sur la touche REC (●). Une fenêtre «Enregistrer pendant 02:00» apparait. Changez la valeur avec les touches numériques (N° 1 page 8) de la télécommande (vous pouvez modifier par la suite la durée de l'enregistrement en appuyant à nouveau 2 fois sur la touche REC).

Vous pouvez interrompè à tout moment l'enregistrement en appuyant sur la touche STOP (■) de la télécommande et en confirmant l'arrêt (seLECTIONnez OUI et validez par OK).

FR

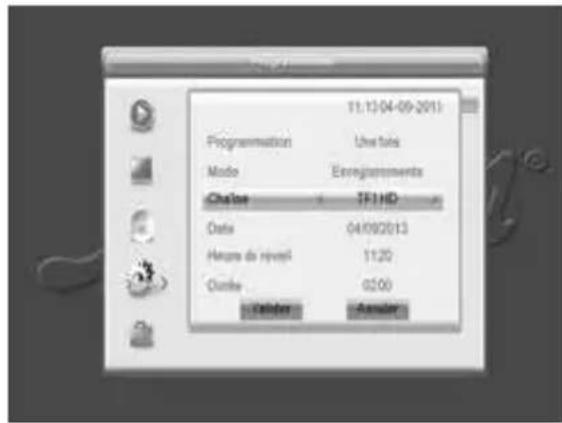

B - Programme un enregistrement différé

Vous pouvez programmer jusqu'à 8 enregistrements differés.

Pour programmer un enregistrement sur une chaine, commencez par visualiser cette chaine en tapant son numero, ou en y accedant avec la touche OK.

Allez dans MENU / Reglages Systeme / Programmateurs ou appuyez sur

la touche TIMER (n°19 page 9).

• Choisissez un nombre libre parmi les lignes marquées NON (la première fois, choisissez 1) et appuyer sur OK.

• Sur la ligne Programmation,CHOISSEZ Une fois avec la flèche

• Sur la ligne Chaine, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade.

• Sur la ligne Date, entrez la date de l'enregistrement avec les touches numérique

• Sur la ligne Heure, entrez de la même manière l'heure de démarrage de l'émission (en heures et minutes).

• Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).

• Sélectionnez Valider et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus.

Note : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur la touche VERTE sur l'émission que vous souhaitez enregistrer.

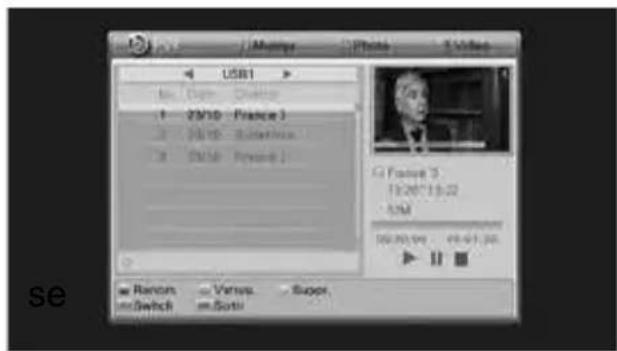

C - Lire un enregistrement

Allez dans MENU /Lecteur Multimédia / PVR.

• Les enregistrements s'affichent sous forme de liste.

• Sélectionnez l'enregistrement souhai-té avec les touches et appuyez sur la touche (PLAY) pour débuter la lecture.

• La lecture de l'enregistrement lance.

• Vouss pouvez avancer ou reculer dans un enregistrement en app

les touches avance rapide (FFW),retour rapide (FRW) ou en plaçant à l'aide des touches le curseur à l'endroit youlu, ensuite appuyez sur OK.

FR

Arrêt de la lecture :

Pour arrêter la lecture, appuyez sur STOP (■). L'appareil affiche la liste des enregistrements, vous pouze alors selectionner une autre video ou bien revenir en mode TV normale en appuyant plusieurs fois sur la touche EXIT.

D - Supprimer des enregistements

Allez dans MENU /Lecteur Multimédia / PVR.
- Les enregistements s'affichent sous forme de liste.
- Sélectionnez l'enregistrement souhaité avec les touches et appuyez sur la touche jaune
- Une croix apparait derrière le nom de l'enregistrement.
- Vous pouvez selectionner de la meme maniere plusieurs enregistrements.
- Appuyez sur EXIT pour valider votre sélection, sortir du menu, et supprimer les enregistements sélectionnés.

Aucune confirmation n'est demandée, soyez attentifs lors de votre sélection. Si vous avons scélectionné un enregistrement par mégarde, appuyez à nouveau sur la touche jaune pour le déslectionner.

E - Exporter un enregistrement sur PC

Les enregistrements sont sauvégardés dans le réseau ALIDVRS2 du disque dur. Chaque enregistrement create un réseau spécifique, dont le nom contient la date, l'heure et le nom de la chaine. Le réseau contient deux types de fichiers. Les fichiers avec l'extension.dvr sont utilisés par le 011128 pour sauvégarder des données relatives à l'enregistrement, comme par exemple les informations de contrôle parental. Les fichiers .ts contiennent les enregistrements audio-video proprement dits.

Ils sont lisibles sur un ordinateur avec un logiciel capable de dire ces formats videos. VLC version 2.0.2 ou supérieure, par exemple : www.videolan.org

Le blocage parental ne fonctionne pas sur l'ordinateur, il fonctionne uniquement sur le 011128.

Si vous visualisez un enregistrement sur votre ordinateur et que l'image présente des effets «peigne» (entrelacement), activez le contrôle de désentreprises de la lectureur video (voir l'aide de VLC).

Note : Le décodage de video en Haute Définition nécessite beaucoup de reessources à un ordinateur, assurez vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de décoder de la video en haute définition. Le manque de puissance apparait souvent sous forme d'images saccadées.

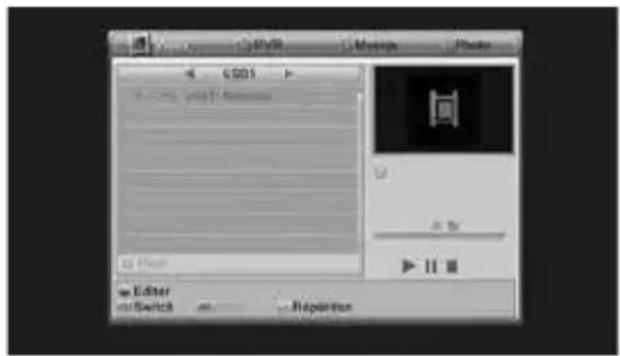

16 - Fonction Lecteur Multimédia

Outre les enregistrents faits par l'appareil lui-même, vous pouvez dire d'autres videos stockées sur le disque. L'accès à ces contenus se fait par le MENU / Lecteur Multimédia ou par la touche (PLAY) lorsque vous regardez la télévision.

Ce menu affiche le contenu du disque USB et vous pouvez ainsi regarder des videos (la plupart des fischiers au format .AVI, .MPG et MP4 sont supportés) en selectionnant le fjchier et en appuyant sur la touche (PLAY) ou OK.

Le lecteur multimédia permet également de dire les photos et les musiques générées sur votre disque dur. Utilisez la touche LIST pour sélectionner le mode photo, video, ou musique.

Votre adaptateur Astrell 011128 permet également de dire les fichiers musicaux au format MP3.

17 - En cas de problèmes d'utilisation

Certaineschainsnefonctionnentplus.

Faire une recherche de chaînes (paragraphe 12 page 16).

Quand j'appuie sur la touche REC, rien ne se passe.

Vérifier que le disque dur ou la clé USB est bien branché. S'il s'agit d'un disque dur USB externe et qu'il possède une alimentation propre, vérifie qu'elle est bien connectée, généralement un voyant s'allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifie qu'il est formaté et qu'il contient au moins une partition en FAT32 ou NTFS.

Pourquoi l'appareil affiche « Disque USB trop lent » lorsque ma clé USB est insérée ?

L'appareil a besoin d'un disque ou d'une clé USB capable de receivevoir les informations enregistrées rapidement, pour cela, l'appareil teste chaque clé (ou disque dur) pour être sur qu'il lui sera possible d'enregistrer les émissions de façon à ce qu'il n'y ait pas de perte de qualité ou d'information.

La solution consiste à changer de disque ou de clé par un modele plus rapide.

FR

19 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer
Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, le niveau de réception n'est pas très élevé.	Vous étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur. 2 - Essayez un amplificateur de mât. 3 - Procurez-vous une antenne plus performante.
Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un apparilé lectrique s'allume, par exemple).	Vous étés perturbé par des parasites.	1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé. 2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés. 3 - Remplacez le cable entre l'antenne et la prise.
Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victimes d'échos.	1 - modifier légèrement l'orientation de l'antenne. 2 - remplacez l'antenne par une nouvelle ayant des grilles anti échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieur à 60 sont perturbés ou pas reçus du tout.	Votre antennecoupe le haut de la bande UHF.	Procurez-vous une antenneperformante sur toute labande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antennenecapte qu'une partie de la bande UHF.	Procurez-vous une antenneprévue pour fonctionner surtoute la bande UHF.
Votre réception est correcté la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vous étés enlimite de zone.	Procurez-vous uneantenne plus formamente.

FR

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarrens qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toute fois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (telephones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

20 - Glossaire

Adaptateur Appareil permettant de receivevoir les chaînes en clair de la TNT.

Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérétés de 21 à 69.

Codec Codeur / Décodeur. Moyen d'encoder un contenu audio-video, et de le décoder.

Code PIN Numéro d'Identification Personnel = mot de passer.

Emetteur Pylone truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide electronique des programmes.

FTA En clair, gratuite. Vient de l'anglais free-to-air. Your terminal peut receivevoir toutes les chaines numériques terrestres gratuites et uniquement celles-ci.

Multiplex En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal.

Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue.

Polarisation Orientation de l'onde emise par I'emetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.

Terminal Equipement final d'une communication. Cet adaptateur est un terminal numérique.

Terrestre Dans le cas qui nous intérèse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».

TNT Television Numérique Terrestre.

ASSISTANCE ET CONSEILS

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique: 0 899 700 499

Service 0,45 €/min + prix appel

du lundi au vendredi de 9h à 12h / 14h à 18h

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

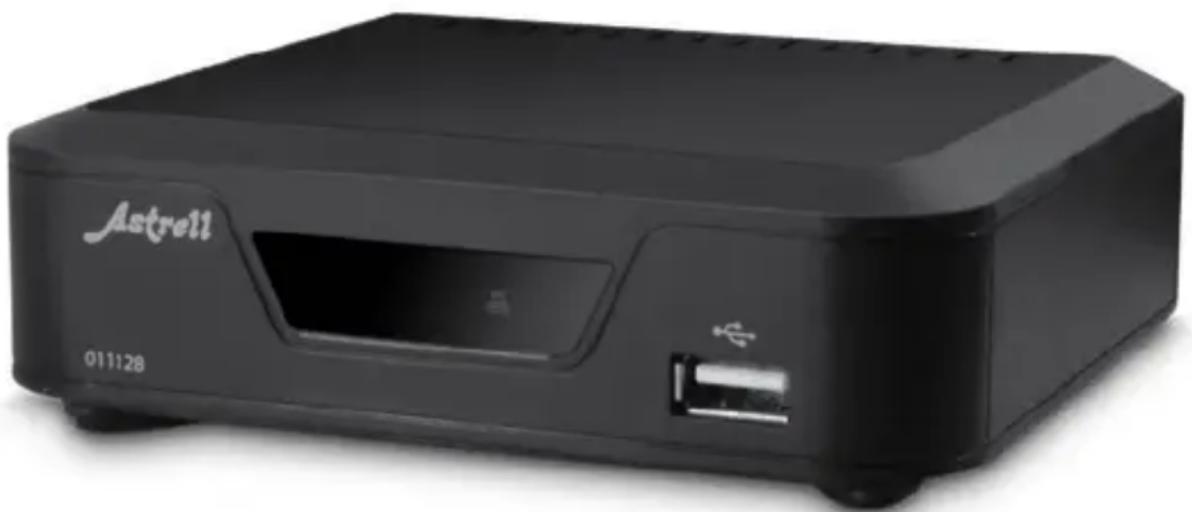

• Modèle de terminal : Adaptateur TNT HD avec port USB Astrell (011128)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité ( frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces apparéils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

DOLBY DIGITALPLUS

Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

FR

GARANTIE

Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux apparêls vendus en France. En achetant ce produit, vous bénéficiaz d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourrait exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n'est pas couvert par la garantie légale, par exemple un défaut qui survient-drait plusieurs mois après l'achat du produit.

En vertu de l'article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l'achat est presumé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En application de l'article 15 de la loi de 2014 relative à la consommation, nous vous informons que:

Le vendeur est tenu de livre un bien conforme au contrat et repond des defaults de conformite existant lors de la delivrance. Il repond egalent des defaults de conformite resultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a ete mise a sa charge par le contrat ou a ete realisedee sous sa responsabilitie. Pour etre conforme au contrat, le bien doit :

1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

• correspondre à la description donnée par le vendeur et posseder les qualités que celui-ci a presentsées à l'acheter sous forme d'échantillon ou de modèle ;

• présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2^ Ouprésenter les caractéristiques définies d'un commun accord par les parties ou estre propre a tout usage special recherche par l'acheteur, ported a la connaissance du vendeur et que ce dernier a accepte.

L'action resultant du defaut de conformite se prescrit par deux ans a compter de la delivrance du bien.

Le vendeur est tenu de la garantie à raison des defaults cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destiné, ou qui diminuement tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Laction rultant des vices redhibtoires doit ete intente par l'acquereur dans un delai de deux ans a compter de la discoverede du vice.

Les contrats de garanties (legale et commerciale)lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiaz, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.

La garantie constructeur Astrell couvre les defaults qui pourraient apparaitre pendant la période de garantie. Astrell s'engage à remettre en état un produit sous garantie, ou l'échanger par un produit équivalent ou supérieur. Les frais de port retard sont couverts, les frais de port aller restant à la charge du client.

Astrell s'engage àMAINTER un stock de pieces détachées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1% .

Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommendations figurant dans la notice de l'appareil.

En cas de panne veuillez vous adresser à votre revendeur.

N'envoyez jamais d'appareil chez Astrell sans avoir au préalable obtenu un accord de retard.

IMPORTANTE
