APR035 - Dashcam EAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de recul sans fil (Dashcam)
Marque	EAL
Modèle	APR035
Taille de l'écran	8,9 cm (3,5 pouces)
Type de capteur	CMOS
Résolution de la caméra	640 x 480 pixels
Lentille	2,4 mm
Alimentation de la caméra	5 V DC, <150 mA
Alimentation du moniteur	12 V DC
Consommation du moniteur (veille)	<70 mA
Consommation du moniteur (fonctionnement)	<750 mA
Fréquence de transmission	2414 MHz
Portée sans fil	Jusqu'à 80 m (champ libre)
Température de fonctionnement	-10 °C à +45 °C
Fonctions principales	Affichage de grille de distance, réglages de luminosité, contraste, couleur, direction de l'image
Contenu du pack	Moniteur avec bras de fixation, caméra avec plaque de fixation, boîtier transmetteur, accessoires de fixation, câbles d'alimentation
Garantie	2 ans
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Débrancher la batterie du véhicule avant toute intervention électrique. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Contacter le service après-vente EAL pour toute pièce détachée. Ne pas tenter de réparation non autorisée.
Informations générales	Utilisation uniquement sur véhicule 12 V DC. Ne pas exposer à l'humidité ou à des températures extrêmes.

FOIRE AUX QUESTIONS - APR035 EAL

Comment installer la caméra de recul ?

Fixez la plaque de montage derrière la plaque d'immatriculation, puis vissez la caméra. Acheminez le câble d'alimentation vers l'intérieur du coffre et branchez-le sur le feu de recul. Assurez-vous que le champ de vue est dégagé.

Comment connecter le système à l'alimentation du véhicule ?

Branchez le câble d'alimentation du moniteur sur une prise allume-cigare 12 V. Pour la caméra, reliez le boîtier transmetteur au feu de recul (fil rouge au +, fil noir au -) après avoir débranché la batterie.

Que faire si l'image ne s'affiche pas sur le moniteur ?

Vérifiez que le moniteur est allumé (bouton POWER). Assurez-vous que la marche arrière est enclenchée. Vérifiez les connexions d'alimentation et que le boîtier transmetteur est sous tension. Si la LED bleue clignote, le moniteur est allumé mais sans signal.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton MENU pour entrer dans le menu. Utilisez les flèches haut/bas pour sélectionner Brightness, Contrast ou Colour. Appuyez à nouveau sur MENU pour valider, puis réglez avec les flèches. Sélectionnez EXIT pour quitter.

Comment activer la grille de distance ?

Appuyez sur le bouton GUIDELINE du moniteur pour afficher ou masquer la grille de distance. Cette fonction vous aide à évaluer la distance entre le véhicule et les obstacles.

Quelle est la portée du signal sans fil ?

La portée est d'environ 80 mètres en champ libre. Des obstacles (métal, carrosserie) peuvent réduire la portée. Évitez les interférences avec d'autres appareils sans fil.

Que faire en cas d'interférences ?

Éloignez les téléphones portables, casques Bluetooth, GPS ou câbles électriques à proximité de la caméra ou du moniteur. Ces appareils peuvent perturber le signal.

Comment entretenir l'appareil ?

Nettoyez l'écran du moniteur avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs. Vérifiez régulièrement les connexions et les câbles.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre la main-d'œuvre et les pièces, mais pas les dommages dus à une utilisation non conforme ou à une réparation non autorisée.

Puis-je utiliser ce système sur tout type de véhicule ?

Le système est conçu pour les véhicules 12 V DC (voitures, camping-cars, caravanes). L'installation peut varier selon le véhicule ; si vous avez des doutes, consultez un professionnel.

MODE D'EMPLOI APR035 EAL

avec écran 8,9cm / 3,5"

Montage des Monitors

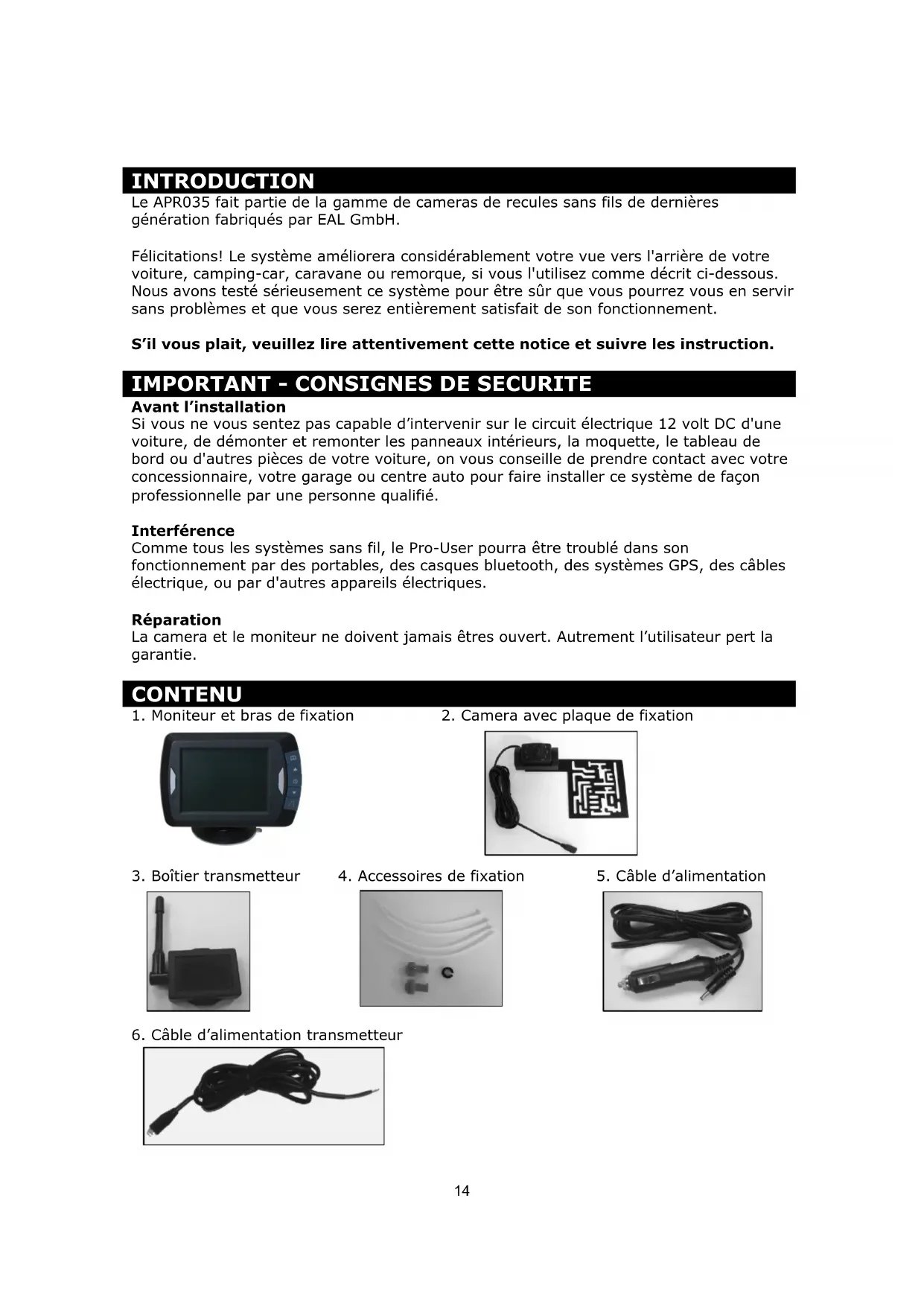

Le APR035 fait partie de la gamme de cameras de recules sans fils de dernières génération fabriqués par EAL GmbH.

Félicitations! Le système améliorera considérablement votre vue vers l'arrière de votre voiture, camping-car, caravane ou remorque, si vous l'utilise comme décrit ci-dessous. Nous avons testé sérieusement ce système pour être sur que vous pourrez vous en servir sans problèmes et que vous serez entièrement satisfait de son fonctionnement.

S'il vous plait, veuilles dire attentivement cette notice et suivre les instruction.

IMPORTANT - CONSIGNES DE SECURITE

Avant l'installation

Si vous ne vous sentez pas capable d'intervenir sur le circuit électrique 12 volt DC d'une voiture, de démonter et remonter les panneaux interieurs, la moquette, le tableau de bord ou d'autres pieces de votre voiture, on vous conseille de prendre contact avec votre concessionnaire, votre garage ou centre auto pour faire installer ce système de façon professionnelle par une personne qualifié.

Interférence

Comme tous les systèmes sans fil, le Pro-User pourra être trouble dans son fonctionnement par des portables, des casques bluetooth, des systèmes GPS, des cables électrique, ou par d'autres appareils électriques.

Réparation

La camera et le moniteur ne doivent jamais été ouvert. Autrement l'utilisateur pert la garantie.

CONTENU

1. Moniteur et bras de fixation

1. Camera avec plaque de fixation

1. Boitier transmetteur

1. Accessoires de fixation

1. Câble d'alimentation

1. Câble d'alimentation transmetteur

INSTALLATION

C'est instructions d'installation ne s'appliquent pas à tous les vehicules mais à la majorité. Sur certains vehicules il n'est pas possible de fixer laamera sur la plaque d'immatriculation. Dans ce cas contacter votre concessionnaire ou votre garagiste afin de trouver un autre endroit approprié.

Camera installation

Il y'a différentes manières de fixer la camera de recule. La plus pratique étant à proximé de la plaque d'immatriculation du vehicule. Nous fournissons 1 plaque de montage qui se fixe derrière la plaque d'immatriculation. Laamera de recule peut se fixer sur ces plaques de montages. Laamera est inclinable, l'angle de vue peut donc être ajusté manuellement verticalement. Assurez vous que le champ de vue de la camera est libre.

Sur certains vehicules il n'est pas possible de fixer la camera à l'aide des plaques de montages fournies. Alors il vous faut才知道 un autre endroit à l'arrête du vehicule pour fixer laamera.

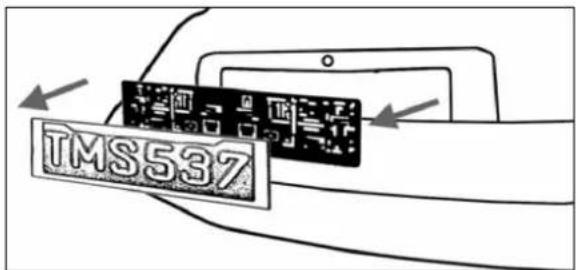

1. Enlevez la plaque d'immatriculation (et porte plaque) en la dévissant ou en enlevant les rivets.

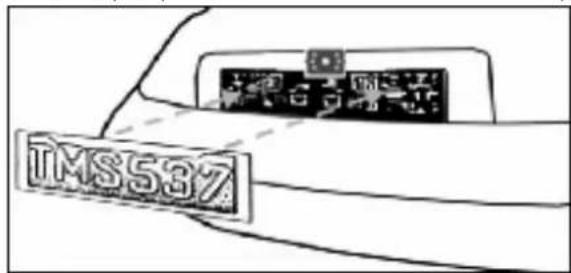

1. Placez la plaque de montage (avec laamera) derrières la plaque d'immatriculation puis fixez les solidairement avec la plaque d'immatriculation. Par vis ou rivets.

1. Fixer la plaque d'immatriculation sur le support de plaque.

1. Choisissez un chemin d'accès pour le cable d'alimentation de la camera dans l'intérieur du coffre de votre vehicule afin de le brancher sur le faisceau électrique de l'ampoule de marche arrêté. Si vous avez des doutes, consultez un professionnel. Notre garagiste, centre auto ou concessionnaire.
2. Certains vehicules ont d'origine un trou à cet effet, qui vous permet de faire passer le cable d'alimentation. Dans le cas contraire il vous faut percer un trou. De préférence derrière la plaque d'immatriculation. Une fois que vous avez identifié l'endroit retirez la camera. Si vous avez la possibilité d'utiliser un trou de passage existant alors vous pouvez sauter le 2 points suivants.
3. Avant de PERCER un TROU, vous devez VERIFIER CE QU'IL Y'A DERRIERE, à l'intérieur de votre vehicule. Si il y'a des cables, composant ou autre objet, alors vous devez désirir un autre endroit pour pincer le trou. Enlever la plaque et laamera avant de pincer.
4. Àpès avoir pécér le trou, veuillez insérer la bague de passage fournie. Elle protège votre cable d'alimentation contre les bords tranchants.
5. Maintenant fixez le boitier transmetteur dans votre coffre. Raccordez le cable d'alimentation à votreamera puis au boitier de transmission.
6. En suite vous devez identifier l'ampoule de marche arrriere (généralement le feu blanc). Tournez la clef de contact de votre vehicule, serrez le frein à main puis enclencher la marche arrrière. Regardez à l'arrière de votre vehicule ou demander à une autre personne de regardez qu'elle ampoule s'allume. Trouvez le cable qui alimente l'ampoule de marche arrriere. Pour se faire vous devez returnez à l'arrière de votre vehicule. Si vous n'y parvenez pas alors consultez un professionnel, votre garagiste ou concessionnaire.
7. Une fois le circuit électrique le l'ampoule de marche arrêté identifié, vous devez passer le cable d'alimentation du boîtier transmetteur vers le cable électrique de

l'ampoule. Fixez le de manière très sur. Le cable ne doit pas pouvoir être arraché par des objets transportés dans le coffre ultérieurement. Ne jamais faire passer le cable à l'extérieur du vehicule!

1. La plus part des ampoules de marche arrrière sont alimenté par 2 fils électriques. En général le noir est le négatif et le rouge le positif. Dans le doute contrôle avec un voltmètre 12V (disponible dans la majorité des magasins de bricolage) ou allez consulter un professionnel. Suivez les instructions de la notice du voltmètre.

1. ÀpRES avoir déterminé les polarités des fils électriques veuilles retarder la cléf de contacte puis déconnectez la cosse (-) négative de votre batterie de démarrage (la batterie se situe souvent dans le compartment moteur du vehicule), ceci afin d'être sur qu'il n'y ai plus de courant dans les circuits électrique. Pour trouver la batterie veuillez consulter la notice de votre vehicule.

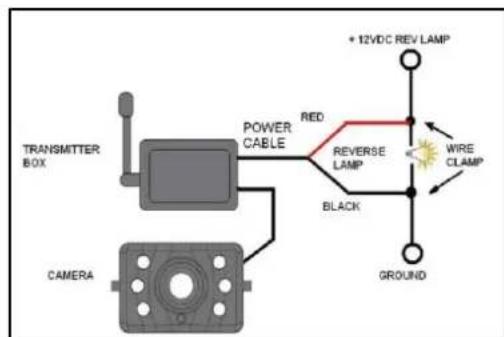

2. Fixez le fil rouge du cable de l'émetteur à l'aide du connecteur rouge dans le cable positif (+) des feuels de recule. Prenez une pince pour faire entrer la languette métallique et pliez/accrochez ensuite le couvercle rouge en plastique.

1. Puis repetez l'opération (14) avec le cable négatif (-) (souvent noir).
2. Replacez l'ampoule de marque arrêté et le cache puis sécuriser les câbles de sorte qu'il de puisse pas été accrochés par un objet transporte dans le coffre. Pour sécuriser les câbles, veuillez utiliser des serre-fils ou du ruban adhési pour installations électriques.
3. Reconnecté la cosse négative à votre batterie.

Installation du moniteur

Choisissez un endroit qui ne puisse pas généré la visibilité du conducteur ou d'une manière générale généré la conduite.

1. Avant de fixer la ventouse, veuillez bien nettoyer l'endetroit ou vous youlez la fixer.
2. Positionner la ventouse sur une surface parfaitement plane, lisse et propre.
3. Appuyer la ventouse sur la surface et faite basculer le loquet.

1. Enficher le moniteur sur la fixation.
2. Ajuster l'orientation du moniteur puis serer la vis.

1. Passer la cable d'alimentation entre le moniteur et votre prise allume cigare de sorte qu'il ne puisse enaucun cas gener le conducteur. Meme si il avait tomber.
2. Insérer le petit connecteur dans le côté droit du moniteur, c'est le cable d'alimentation 12V.
3. Brancher la prise d'alimentation dans la prise allume cigare de votre vehicule.

Pour optimiser la fixation du moniteur sur le tableau de bord il est recommandé:

• De l'installer lors de températures ambantes de 21 à 38 C°.
• De ne pas le coller lors de températures sous 10 ^^ .
• Ne pas exposer la fixation directement au soleil.
• De bien dégraisser l'endetroit de fixation.

Protégé l'installation des rayons du soleil pendant 24 heures.

REMARQUE: lors d'une lumière ambiente très Claire, le moniteur nécessite un certain temps d'adaptation.

Pour tester le système

1. Assurez you que la cosse negative est branchee sur la batterie du vehicule.

2. Mettez le contact en tournant la clef, ne démarrez pas..

3. Serrez le frein à main puis engagez la marche arrière.

4. Une fois le test effectué et si vous étés satisfait du résultat, alors fixer définitivement les câbles d'alimentation dans votre coffre.
5. Placez les cables derriere les caches et moquettes de votre vehicule. Utilisez les serres fils fournis pour fixer le surplus de cables.

FONCTIONEMENT

Appuyez sur le bouton POWER pour allumer le moniteur. Une LED s'éclaire quand l'image apparait. Si le moniteur est allumé mais sans image, alors la LED bleu clignote. Lorsque le moniteur est étant, pas d'image apparait et la LED bleu ne s'allume pas.

Bouton MENU

Appuyer sur le bouton MENU pour entrer dans le menu comme démontré dans l'image ci-dessous:

Appuyer de nouveau sur le bouton MENU pour valider une seLECTION Brightness (luminosité), contrast, colour ou direction l'image.

Appuyer sur et pour effectuer le réglage.

Pour quitter le menu, selectionnez EXIT.

Bouton GUIDELINE (grille de distance)

Cette camera de recule dispose d'un dispositif qui affiche une graduation de distance sur le moniteur. Ceci vous aide à évaluer la distance entre votre vehicule et l'obstacle derrière votre vehicule. En appuyant sur le bouton GUIDLINE vous activez et désactivez le dispositif.

CHARACTERISTIQUES TECHNIQUES

Caméra
Alimentation	5V DC
Consommation	<150mA
Capteur	CMOS
Nombre. de pixel 640x480
Résolution	>330
Lentille	2,4mm
Transmetteur sans fil
Fréquence de transmission 2414MHz
Porté (champ libre) 80M
Moniteur LCD
Alimentation	12V DC
Consommation en veille <70mA
Consommation en fonctionnement	<750mA
Taille de l'écran LCD 8,9 cm / 3,5 inch
Nombre. de pixel 320x240
Température de fonctionnement -10 to +45	C°

Ce model peut être utilisé dans les pays de l'union européen.

Les apparèils électroniques ne doivent pas été mis à rebu avec les ordures menagères. Veuillez les porter au décheteries prévues à cet effet. Consultez votre revendeur ou votre mairie afin de connaître la méthode de recyclage.

GARANTIE

EAL GmbH garantie ses produits pendant 2 ans à partir de la date d'achat originelle. La garantie n'est pas transférable. La garantie en cas de panne couvre uniquement la main d'oeuvre et le matériel. Pour faire valor la garantie veillez returnez l'appareil à votre revendeur ou représentant officiel EAL accompagner de votre facture d'achat. La garantie ne s'applique pas si l'appareil a été endommagé ou détourné de sont utilisation initiale tel que décrite dans la notice d'utilisation. La garantie ne s'applique pas si il y'a eu des tentatives de réparation non autorisées. EAL GmbH ne s'engage sur aucun autre terme de garantie. EAL GmbH est responsable que de la réparation ou de l'échange du produit (à la déspréciation de EAL GmbH) et non des dommages ou désgrément résultat du début et de l'utilisation du produit.
