Rockefeller - Compteuse de pièces et de billets Duramaxx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteuse de pièces et de billets
Marque	Duramaxx
Modèle	Rockefeller
Alimentation électrique	220 V ~ 50 Hz
Dimensions	312 mm x 245 mm x 198 mm
Poids	5,7 kg
Vitesse de comptage	Jusqu'à 1000 billets/minute
Taille minimale des billets	50 x 100 mm
Taille maximale des billets	90 x 180 mm
Fonctions de comptage	Comptage normal, mode ADD (accumulation), mode BATCH (liasse)
Détection de faux billets	UV, magnétique (MG), double UV+MG, détection de taille, détection de demi-billet
Affichage	Écran externe, affichage des lots et compteur
Panneau de commande	Touches FUNC, MODE, RESET, ADD, BATCH, +1, +10
Bac d'insertion	Ajustable par mollette arrière
Bac avant	Avec dispositif d'empilement
Nettoyage et entretien	Débrancher avant nettoyage, éviter eau et aérosols inflammables, nettoyer régulièrement les capteurs
Consignes de sécurité	Brancher sur prise de terre 220 V, ne pas démonter, utiliser uniquement le cordon fourni
Numéro d'article	10020088
Recyclage	Conforme à la directive européenne 2002/96/CE (DEEE)
Certifications	CE (CEM, RoHS, LVD)

FOIRE AUX QUESTIONS - Rockefeller Duramaxx

Comment mettre en marche la compteuse Rockefeller Duramaxx ?

Branchez le cordon d'alimentation à l'appareil et à une prise de terre 220 V, puis allumez l'interrupteur. L'appareil effectue une auto-analyse et affiche "0" lorsqu'il est prêt.

Comment utiliser la fonction ADD (accumulation) ?

Appuyez sur la touche ADD pour activer la fonction (le témoin ADD s'allume). Les billets comptés s'ajoutent au total précédent. Pour désactiver, appuyez à nouveau sur ADD.

Comment régler le nombre de billets en mode BATCH ?

Appuyez sur la touche BATCH : une première fois pour 100, une deuxième pour 50, une troisième pour 20. Utilisez les touches +/- pour ajuster par paliers de 1.

Que faire si le code d'erreur "a" s'affiche ?

Le code "a" indique un billet falsifié détecté par UV. Retirez le billet du dessus de la pile et appuyez sur RESTART pour reprendre le comptage.

Comment activer ou désactiver le détecteur UV ?

Appuyez sur la touche FUNC jusqu'à ce que le témoin UV s'allume (activé) ou s'éteigne (désactivé). Le détecteur UV est activé par défaut au démarrage.

Pourquoi la machine s'arrête-t-elle en émettant un bip sonore ?

Cela peut être dû à la détection d'un faux billet, d'un demi-billet ou d'une erreur de capteur. Consultez le code d'erreur sur l'affichage BATCH et retirez le billet concerné, puis appuyez sur RESTART.

Comment nettoyer la compteuse ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et non pelucheux. Évitez l'eau, les liquides et les aérosols inflammables. Nettoyez régulièrement les capteurs pour éviter les erreurs.

Quels types de billets peut-elle compter ?

Elle accepte des billets de 50 x 100 mm à 90 x 180 mm. Les détecteurs de taille et de demi-billet aident à identifier les billets non conformes.

Puis-je utiliser la machine sans le détecteur de faux ?

Oui, vous pouvez désactiver les détecteurs UV et MG en appuyant sur la touche FUNC pour éteindre les témoins correspondants. Cependant, il est recommandé de les laisser actifs pour la sécurité.

Où trouver la notice complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com pour le modèle Rockefeller Duramaxx. Vous pouvez la télécharger ou demander une traduction.

MODE D'EMPLOI Rockefeller Duramaxx

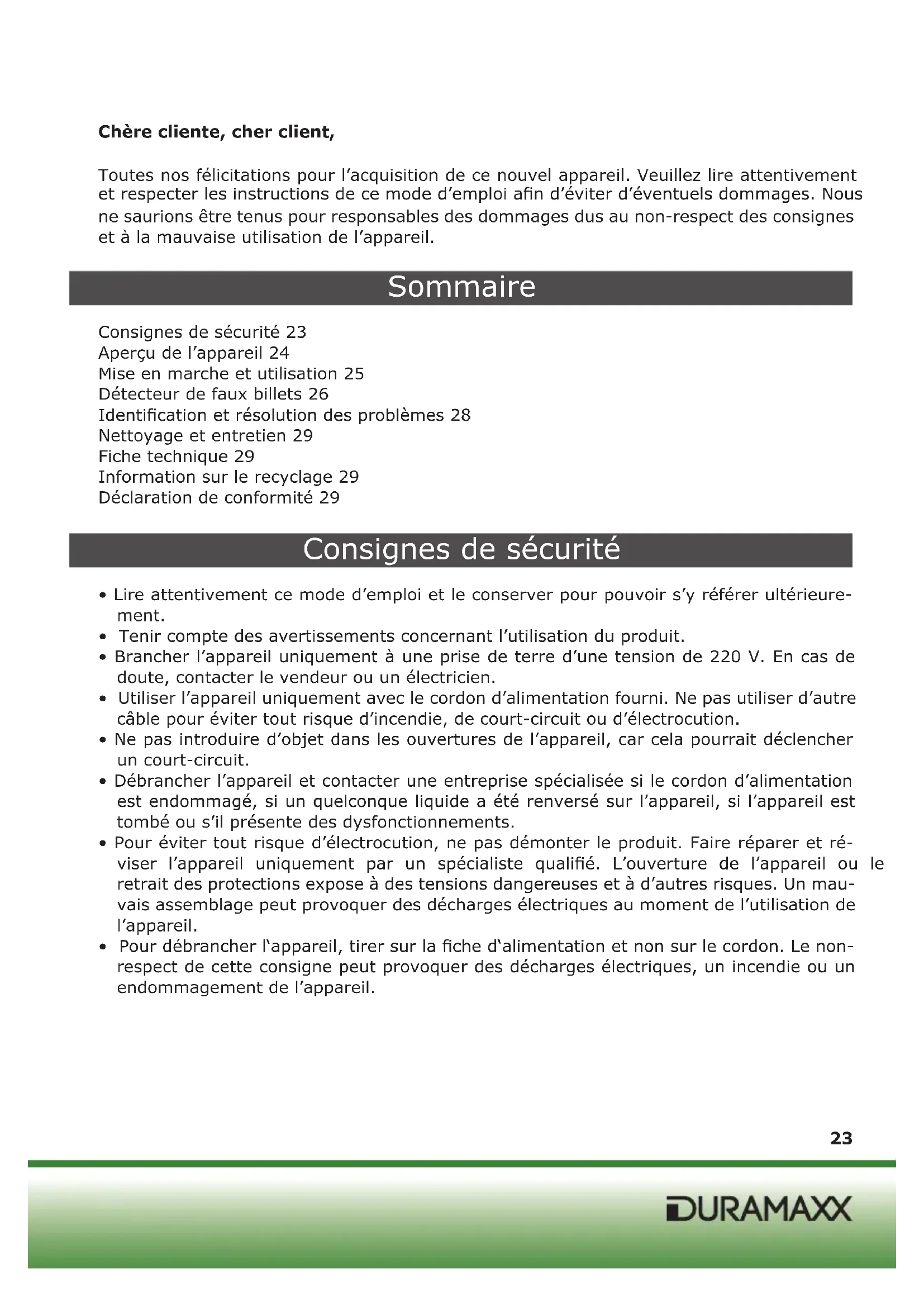

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil.

Sommaire

Consignes de sécurité 23

Aperçu de l'appareil 24

Mise en marche et utilisation 25

Détecteur de faux billets 26

Identification et résolution des problèmes 28

Nettoyage et entretien 29

Fiche technique 29

Information sur le recyclage 29

Déclaration de conformité 29

Consignes de sécurité

• Lire attentivement ce mode d'emploi et le conserver pour pouvoir s'y référer ultérieurement.
• Tenir compte des avertissements concernant l'utilisation du produit.
• Brancher l'appareil uniquement à une prise de terre d'une tension de 220 V. En cas de doute, contacter le vendeur ou un électricien.
• Utiliser l'appareil uniquement avec le cordon d'alimentation fourni. Ne pas utiliser d'autre câble pour éviter tout risque d'incendie, de court-circuit ou d'électrocution.
• Ne pas introduire d'objet dans les ouvertures de l'appareil, car cela pourrait déclencher un court-circuit.
• Débrancher l'appareil et contacter une entreprise spécialisée si le cordon d'alimentation est endommagé, si un quelconque liquide a été renversé sur l'appareil, si l'appareil est tombé ou s'il présente des dysfonctionnements.
• Pour éviter tout risque d'électrocution, ne pas démonter le produit. Faire réparer et réviser l'appareil uniquement par un spécialiste qualifié. L'ouverture de l'appareil ou le retrait des protections expose à des tensions dangereuses et à d'autres risques. Un mauvais assemblage peut provoquer des décharges électriques au moment de l'utilisation de l'appareil.
• Pour débrancher l'appareil, tirer sur la fiche d'alimentation et non sur le cordon. Le non-respect de cette consigne peut provoquer des décharges électriques, un incendie ou un endommagement de l'appareil.

Aperçu de l'appareil

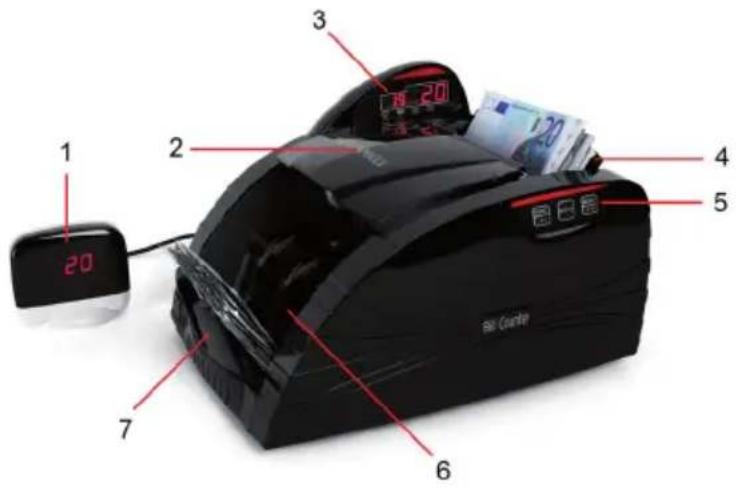

Avant

1. Écran externe
2. Poignée
3. Affichage des fonctions
4. Bac d'insertion
5. Panneau de commande
6. Bac avant
7. Dispositif d'empilement

1 20 3 7 6 5 4 Bao Counter

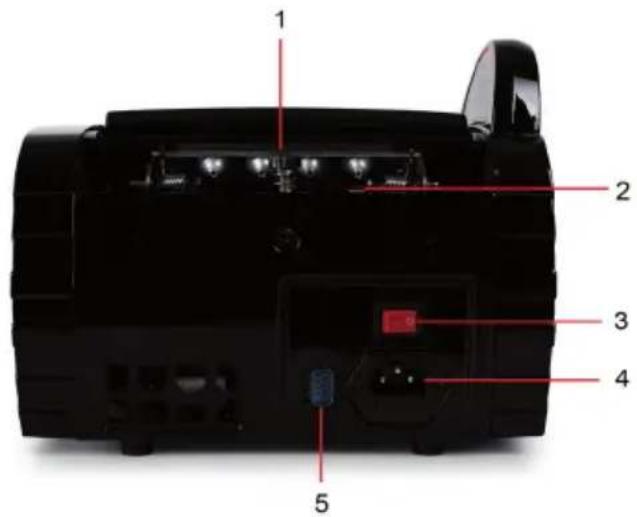

Arrière

1. Mollette de réglage de l'épaisseur des billets
2. Languette en caoutchouc
3. Interrupteur
4. Prise secteur
5. Connecteur pour l'écran externe

1 2 3 4 5

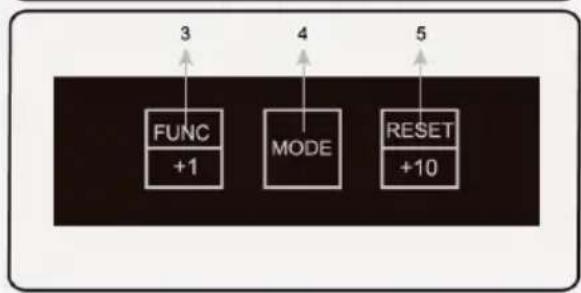

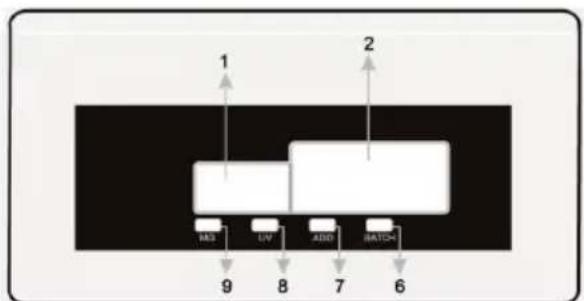

Affichage et touches

1. Affichage des lots (empilement)
2. Compteur
3. Touche de commande et touche +1 en mode lot (empilement), active également le détecteur UV/MG
4. Touche MODE
5. Touche RESET et touche +10 en mode liasse (empilement)
6. Témoin lumineux BATCH (empilement)
7. Témoin lumineux ADD
8. Témoin lumineux UV
9. Témoin lumineux MG

Mise en marche et utilisation

Mise en marche de l'appareil

Brancher le cordon d'alimentation à l'appareil, brancher la fiche d'alimentation à la prise électrique et allumer l'appareil. L'appareil effectue une auto-analyse et met en marche le dispositif de roulement, tandis que les témoins lumineux MG et/ou UV s'allument automatiquement. Une fois que l'appareil est prêt à l'emploi, l'indication « 0 » apparaît sur l'affichage. L'appareil est à présent en mode normal.

Fonction de comptage

Une fois que les billets sont correctement placés dans le bac d'insertion, la machine commence à les compter automatiquement. Le nombre des billets comptés s'affiche sur le compteur. Une fois que l'utilisateur s'empare des billets du bac avant, le compteur affiche de nouveau « 0 » et l'affichage BATCH (empilement) indique le nombre de billets comptés jusqu'à présent.

Veiller à introduire correctement les billets dans le bac d'insertion. Procéder comme suit : introduire les billets comme sur l'image 1 et 2 le long de la ligne jusqu'à ce qu'ils soient correctement positionnés.

Ajustement du bac d'insertion

Si les billets ne sont pas correctement comptés, tourner la mollette située à l'arrière dans le sens des aiguilles d'une montre pour resserrer la fente (image 4). La tourner dans le sens contraire des aiguilles d'une montre pour élargir la fente (image 5).

Fonction ADD (somme)

Activer la fonction ADD en appuyant sur la touche ADD (quand le témoin lumineux ADD est allumé). Lorsque l'utilisateur s'emparera de la pile de billets du bac avant, le compteur ne sera pas remis à « 0 ». Les nouveaux billets comptés seront additionnés et la somme des billets comptés apparaïtra sur l'affichage. Appuyer de nouveau sur ADD pour désactiver la fonction et réinitialiser le compteur.

Fonction BATCH (empilement)

• Accéder à la fonction BATCH préréglée en appuyant sur la touche BATCH, après quoi le témoin BATCH s'allume. Lorsque la touche BATCH est activée, le nombre « 100 » s'affiche sur le compteur. Appuyer une deuxième fois sur la touche BATCH pour réduire ce nombre à 50, une troisième pour réduire ce nombre à 20.
• Il est possible de régler le nombre de billets à compter à l'aide des touches +/-, pour augmenter ou réduire leur nombre par paliers de 1.
• Pour désactiver la fonction, appuyer sur la touche BATCH autant de fois que nécessaire jusqu'à ce que le témoin lumineux BATCH disparaisse.
• Lorsque le bac d'insertion se remplit en mode BATCH, les billets seront comptés jusqu'à ce que le nombre sélectionné soit atteint, après quoi l'appareil s'arrête.
• Pour compter une nouvelle pile de billets avec les mêmes paramétrages, retirer simplement la première pile du bac avant. L'appareil redémarre et compte la nouvelle pile.
• Pour compter une nouvelle pile avec un paramétrage différent, appuyer sur la touche RESTART.
• Si les billets introduits ne suffisent pas à composer une pile complète, l'affichage indique la quantité comptée et clignote.
• Si, en cours de comptage, les fonctions UV et/ou MG sont activées, l'appareil s'arrête automatiquement dès qu'un faux billet est détecté. L'appareil poursuit le comptage à partir du moment où le faux billet est retiré de la pile et que le bouton RESTART est enclenché.

Détecteur de faux billets

Détecteur UV

La fonction UV est activée automatiquement au démarrage de l'appareil. Appuyer sur la touche FUNC jusqu'à ce que le témoin lumineux UV disparaisse/apparaisse pour désactiver ou activer la fonction. La machine interrompt le comptage lorsqu'elle détecte un faux billet de banque et émet un bip sonore. Le témoin lumineux BATCH affiche le code d'erreur « a » et le témoin lumineux UV clignote. Le billet falsifié est toujours celui qui se trouve sur le dessus de la pile. Retirer le billet de banque falsifié et appuyer sur « RESTART » pour poursuivre.

Détecteur MG (magétique)

Il sert à analyser les billets selon leurs propriétés magnétiques. La fonction MG est automatiquement activée au démarrage de l'appareil. Appuyer sur la touche FUNC jusqu'à ce que le témoin lumineux MG disparaisse/apparaisse pour désactiver ou activer la fonction. La machine interrompt le comptage lorsqu'elle détecte un faux billet de banque et émet un bip sonore. Le témoin lumineux BATCH affiche le code d'erreur « b » et le témoin lumineux UV clignote. Le billet falsifié est toujours celui qui se trouve sur le dessus de la pile. Retirer le billet de banque falsifié et appuyer sur « RESTART » pour poursuivre.

Détecteur double (UV et MG)

Utiliser simultanément les détecteurs UV et MG pour augmenter les chances de détecter les faux billets. Par défaut, les détecteurs UV et MG sont automatiquement activés au démarrage de l'appareil. Appuyer sur la touche FUNC jusqu'à ce que le témoin lumineux MG/UV disparaisse/apparaisse pour désactiver ou activer la fonction.

Si, lors du comptage, la machine détecte un faux billet ou si par mégarde deux billets ont été comptés en même temps, elle s'arrête et émet un bip sonore. Le témoin lumineux BATCH affiche le code d'erreur « c ». Le billet falsifié est toujours celui qui se trouve sur le dessus de la pile. Retirer le billet de banque falsifié et appuyer sur « RESTART » pour poursuivre.

Détecteur de taille

Reconnaît un billet qui diffère par sa taille. Cette fonction peut être activée de manière optionnelle au démarrage. Si la machine reconnaît une différence de taille au comptage, elle s'arrête et émet un bip sonore. Le témoin lumineux BATCH affiche le code d'erreur « d ». Le billet falsifié est toujours celui qui se trouve sur le dessus de la pile. Retirer le billet de banque falsifié et appuyer sur « RESTART » pour poursuivre.

REMARQUE : le détecteur de taille est réglé sur la taille des dollars US. Il ne détecte que les billets inférieurs en taille.

Détecteur de demi-billet

Détecte les demi-billets. Cette fonction peut être activée de manière optionnelle au démarrage. Si la machine reconnaît un demi-billet au comptage, elle s'arrête et émet un bip sonore. Le témoin lumineux BATCH affiche le code d'erreur « f ». Le demi-billet est toujours celui qui se trouve sur le dessus de la pile. Retirer le demi-billet de banque et appuyer sur « RESTART » pour poursuivre.

Code d'erreur et résolution des problèmes

L'affichage BATCH peut délivrer un message d'erreur pendant le comptage pour avertir de problèmes particuliers. Suivre les solutions proposées :

Code	Problème Solution
a Billet falsifié détecté par UV. Retirer le billet		falsifié et appuyer sur RESTART.
b Billet falsifié détecté par MG. Retirer le billet		falsifié et appuyer sur RESTART.
c Billet falsifié ou bien 2 billets ont été comptés en même temps.		Retirer le billet falsifié et appuyer sur RESTART.
d Billet falsifié avec une taille différente. Retirer le billet falsifié et appuyer sur RESTART.
f Demi-billet détecté. Retirer le billet falsifié et appuyer sur RESTART.
EAO Problème avec le capteur de comptage de gauche.		Nettoyer le capteur ou le faire remplacer.
EA 1 Problème avec le capteur de comptage de droite.		Nettoyer le capteur ou le faire remplacer.
EA 2 Problème avec le capteur d'empilement.		Nettoyer le capteur ou le faire remplacer.
EA 3 Problème avec le capteur de code disque		Nettoyer le capteur ou le faire remplacer.

De nombreux problèmes sont causés par l'accumulation de poussière ou de saletés dans l'appareil. Il est recommandé de nettoyer régulièrement l'appareil.

Nettoyage et entretien

• Ne pas utiliser l'appareil par hautes températures ou par grande humidité, car il pourrait fonctionner de manière incorrecte ou effectuer un comptage inexact.
• Débrancher l'appareil en cas d'inutilisation prolongée.
• Ne pas utiliser l'appareil sous un éclairage intense.
• Nettoyer régulièrement la machine après l'avoir utilisé et débranché.
• Ne pas utiliser l'appareil dans un endroit exposé à l'eau ou à tout autre liquide.
• Toujours débrancher l'appareil avant de le nettoyer et ne pas utiliser de bombe aérosol facilement inflammable. Ne pas utiliser d'éponge humide.

Fiche technique

Numéro d’article 10020088
Alimentation électrique 220 V ~ 50 Hz
Dimensions 312 mm x 245 mm x 198 mm
Poids 5,7 kg
Taille MIN des billets de banque 50 x 100 mm
Taille MAX des billets de banque 90 x 180 mm
Vitesse de comptage (Billets/minute) 1 000

Information sur le recyclage

Vous trouverez sur le produit l'image ci-contre (une poubelle sur roues, barrée d'une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2002/96/CE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise au rebut correcte du produit usagé permet de préserver l'environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

Déclaration de conformité

CE

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes suivantes :

2004/108/CE (CEM)

2011/65/UE (RoHS)

2006/95/CE (LVD)
