Tipo di prodotto	Contatrice di monete e banconote
Marca	Duramaxx
Modello	Rockefeller
Alimentazione elettrica	220 V ~ 50 Hz
Dimensioni	312 mm x 245 mm x 198 mm
Peso	5,7 kg
Velocità di conteggio	Fino a 1000 banconote/minuto
Dimensione minima banconote	50 x 100 mm
Dimensione massima banconote	90 x 180 mm
Funzioni di conteggio	Conteggio normale, modalità ADD (accumulo), modalità BATCH (mazzetta)
Rilevamento banconote false	UV, magnetico (MG), doppio UV+MG, rilevamento dimensione, rilevamento mezza banconota
Display	Schermo esterno, visualizzazione dei lotti e contatore
Pannello di controllo	Tasti FUNC, MODE, RESET, ADD, BATCH, +1, +10
Cassetto di inserimento	Regolabile con manopola posteriore
Cassetto anteriore	Con dispositivo di impilamento
Pulizia e manutenzione	Scollegare prima della pulizia, evitare acqua e aerosol infiammabili, pulire regolarmente i sensori
Istruzioni di sicurezza	Collegare a presa di terra 220 V, non smontare, utilizzare solo il cavo fornito
Numero articolo	10020088
Riciclaggio	Conforme alla direttiva europea 2002/96/CE (RAEE)
Certificazioni	CE (CEM, RoHS, LVD)

Domande frequenti - Rockefeller Duramaxx

Come accendere la contatrice Rockefeller Duramaxx?

Collegare il cavo di alimentazione all'apparecchio e a una presa di terra 220 V, quindi accendere l'interruttore. L'apparecchio esegue un'autoanalisi e visualizza "0" quando è pronto.

Come utilizzare la funzione ADD (accumulo)?

Premere il tasto ADD per attivare la funzione (la spia ADD si accende). Le banconote contate si aggiungono al totale precedente. Per disattivare, premere di nuovo ADD.

Come impostare il numero di banconote in modalità BATCH?

Premere il tasto BATCH: una prima volta per 100, una seconda per 50, una terza per 20. Utilizzare i tasti +/- per regolare con incrementi di 1.

Cosa fare se viene visualizzato il codice di errore "a"?

Il codice "a" indica una banconota falsa rilevata tramite UV. Rimuovere la banconota dalla pila e premere RESTART per riprendere il conteggio.

Come attivare o disattivare il rilevatore UV?

Premere il tasto FUNC finché la spia UV si accende (attivato) o si spegne (disattivato). Il rilevatore UV è attivato per impostazione predefinita all'avvio.

Perché la macchina si ferma emettendo un segnale acustico?

Ciò può essere dovuto al rilevamento di una banconota falsa, mezza banconota o un errore del sensore. Controllare il codice di errore sul display BATCH e rimuovere la banconota interessata, quindi premere RESTART.

Come pulire la contatrice?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno asciutto e non lanuginoso. Evitare acqua, liquidi e aerosol infiammabili. Pulire regolarmente i sensori per evitare errori.

Quali tipi di banconote può contare?

Accetta banconote da 50 x 100 mm a 90 x 180 mm. I rilevatori di dimensione e mezza banconota aiutano a identificare banconote non conformi.

Posso utilizzare la macchina senza il rilevatore di falsi?

Sì, è possibile disattivare i rilevatori UV e MG premendo il tasto FUNC per spegnere le spie corrispondenti. Tuttavia, si consiglia di mantenerli attivi per la sicurezza.

Dove trovare il manuale completo?

Il manuale è disponibile gratuitamente in PDF su notice-facile.com per il modello Rockefeller Duramaxx. Puoi scaricarlo o richiedere una traduzione.

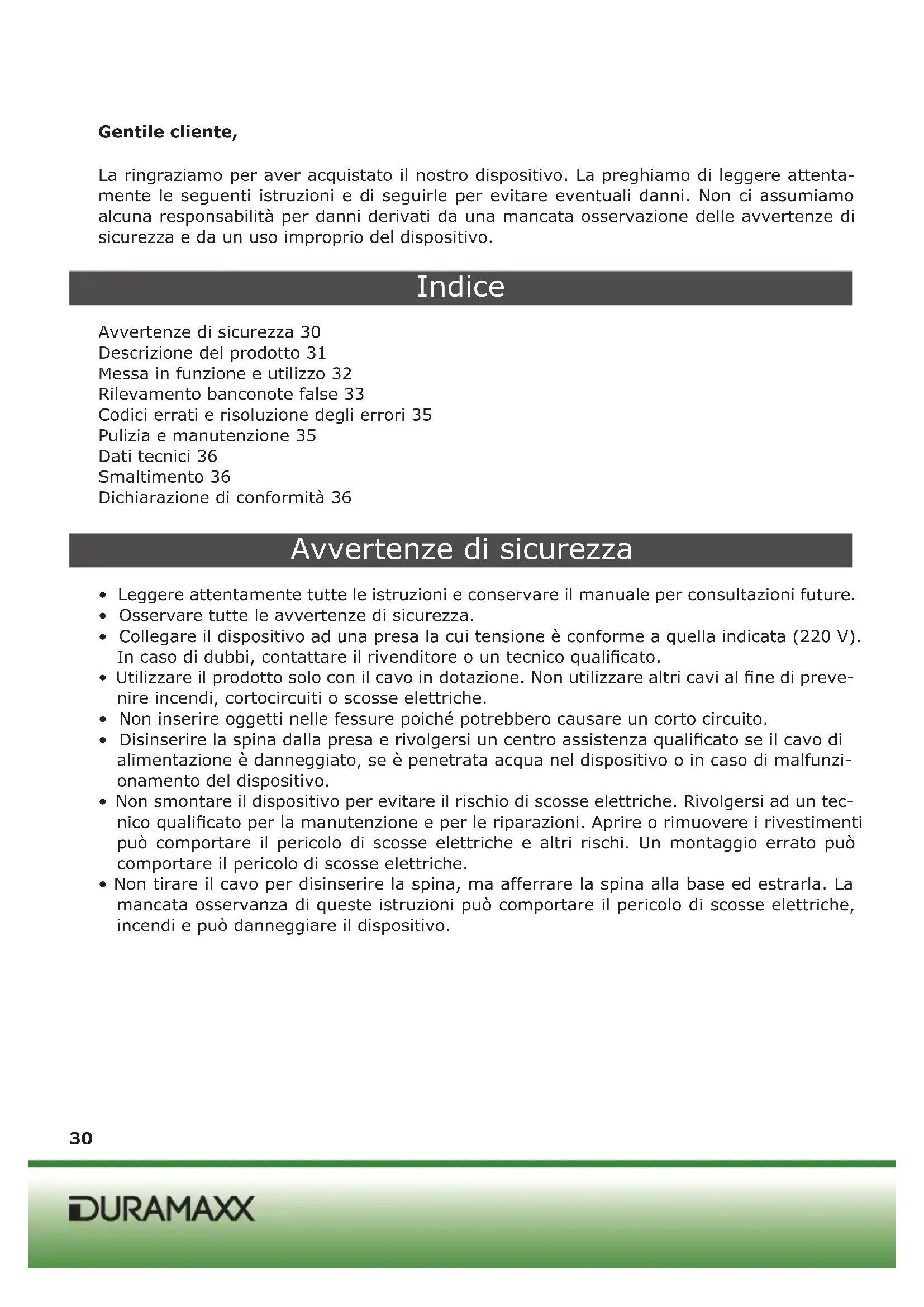

MANUALE UTENTE Rockefeller Duramaxx

La ringraziamo per aver acquistato il nostro dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.

Indice

Avvertenze di sicurezza 30

Descrizione del prodotto 31

Messa in funzione e utilizzo 32

Rilevamento banconote false 33

Codici errati e risoluzione degli errori 35

Pulizia e manutenzione 35

Dati tecnici 36

Smaltimento 36

Dichiarazione di conformità 36

Avvertenze di sicurezza

• Leggere attentamente tutte le istruzioni e conservare il manuale per consultazioni future.
• Osservare tutte le avvertenze di sicurezza.
• Collegare il dispositivo ad una presa la cui tensione è conforme a quella indicata (220 V). In caso di dubbi, contattare il rivenditore o un tecnico qualificato.
• Utilizzare il prodotto solo con il cavo in dotazione. Non utilizzare altri cavi al fine di prevenire incendi, cortocircuiti o scosse elettriche.
• Non inserire oggetti nelle fessure poiché potrebbero causare un corto circuito.
• Disinserire la spina dalla presa e rivolgersi un centro assistenza qualificato se il cavo di alimentazione è danneggiato, se è penetrata acqua nel dispositivo o in caso di malfunzionamento del dispositivo.
• Non smontare il dispositivo per evitare il rischio di scosse elettriche. Rivolgersi ad un tecnico qualificato per la manutenzione e per le riparazioni. Aprire o rimuovere i rivestimenti può comportare il pericolo di scosse elettriche e altri rischi. Un montaggio errato può comportare il pericolo di scosse elettriche.
• Non tirare il cavo per disinserire la spina, ma afferrare la spina alla base ed estrarla. La mancata osservanza di queste istruzioni può comportare il pericolo di scosse elettriche, incendi e può danneggiare il dispositivo.

Descrizione del prodotto

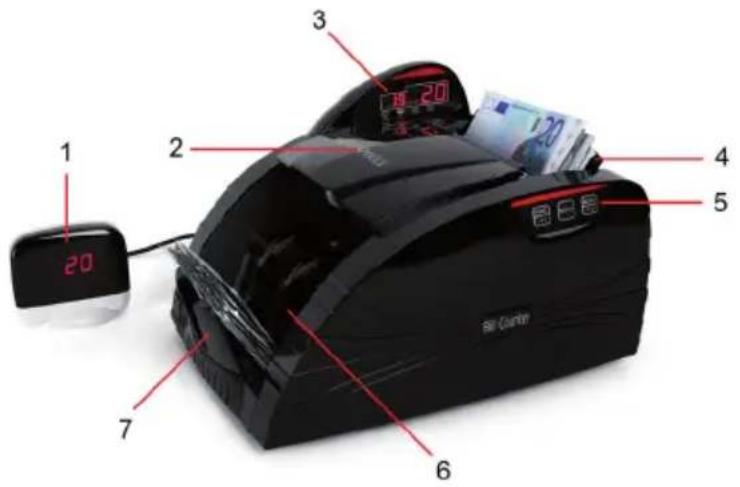

Parte frontale

1 Display esterno
2 Impugnatura
3 Display funzioni
4 Inserimento banconote
5 Pannello dei comandi
6 Parte frontale
7 Impilatore

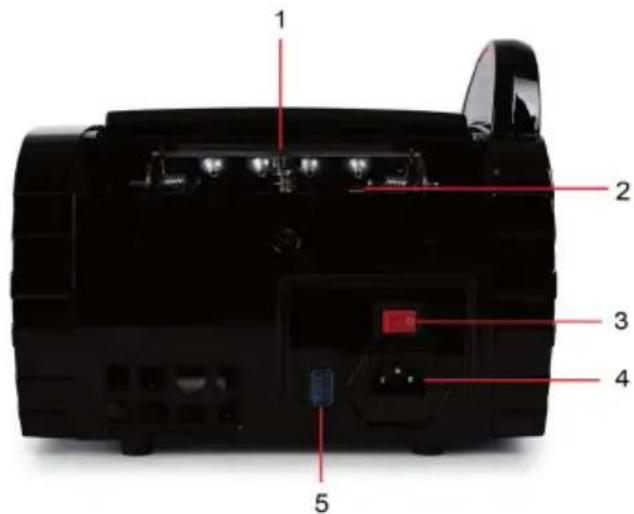

1 Rotellina per regolare la fessura di inserimento banconote
2 Linguetta in gomma
3 Interruttore
4 Attacco corrente
5 Uscita per display esterno

1 2 3 4 5

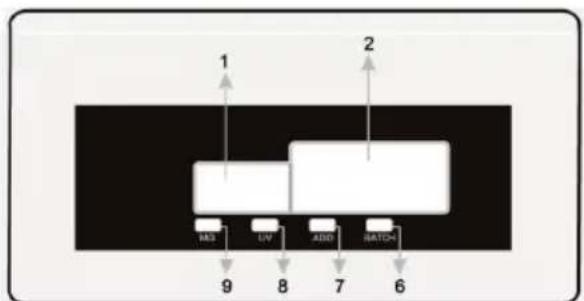

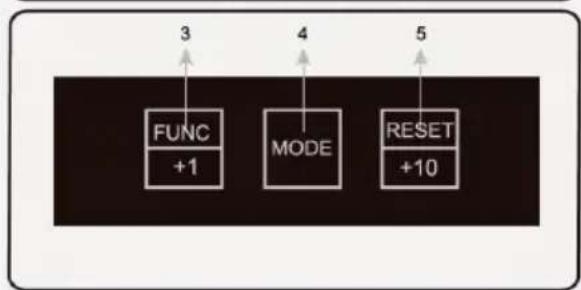

Spie e tasti

1 Batch-Display (per pile di banconote)
2 Display contatore
3 In modalità Batch, il tasto attiva le funzioni UV/MG
4 Tasto MODE
5 Tasto RESET e tasto +10 in modalità Batch
6 Spia BATCH
7 Spia ADD
8 Spia UV
9 Spia MG

Messa in funzione e utilizzo

Accendere il dispositivo

Collegare il cavo di rete al dispositivo, inserire la spina nella presa di corrente e accendere il dispositivo. Il dispositivo avvia un auto-test e le spie MG e/o UV si accendono automaticamente. Appena il dispositivo è pronto, sul display contatore appare "0". Il dispositivo ora si trova in modalità normale.

Funzione di conteggio

Appena tutte le banconote sono inserite correttamente nell'apposita fessura, il dispositivo inizia automaticamente il conteggio. Il numero delle banconote viene visualizzato sul display. Appena si rimuovono le banconote, il display contatore torna di nuovo a "0" e il display Batch visualizza il numero delle banconote appena contate.

Inserire le banconote correttamente. Procedere nel modo seguente: infilare le banconote come mostrato nelle figure 1 e 2. Assicurarsi che le banconote siano inserite correttamente.

In caso di conteggio errato delle banconote, ruotare in senso orario la rotellina sul retro per ristringere la fessura (Figura 4). Ruotare la rotellina in senso antiorario per allargare la fessura (Figura 5).

Funzione ADD (somma)

Attivare la funzione ADD premendo il tasto ADD (mentre la spia ADD è accesa). Quando si rimuovono le banconote, il contatore non torna sullo "0". Le banconote appena contate vengono aggiunte al conteggio delle banconote inserite successivamente. Sul display contatore compare la somma di tutte le banconote contate. Per arrestare la funzione e azzerare il contatore, premere di nuovo il tasto ADD.

Funzione BATCH (pila)

• Si può accedere alla funzione predefinita BATCH premendo il tasto BATCH: la spia BATCH si accende. Quando si preme il tasto BATCH, sul display contatore viene visualizzato il numero "100". Se si preme il tasto BATCH una seconda volta, è possibile ridurre il numero a 50, premendo una terza volta si riduce il numero a 20.
• È possibile regolare il numero delle banconote da contare con i tasti +/- ed aumentare o diminuire il numero a intervalli di 1.
• Per disattivare la funzione, premere ripetutamente il tasto BATCH fino a quando la spia BATCH si spegne.
• In modalità Batch, le banconote vengono contate fino al raggiungimento del numero impostato. Al termine, il dispositivo si arresta.
• Per procedere al conteggio di una pila di banconote con le stesse impostazioni, rimuovere dalla fessura la prima pila. Il dispositivo si avvia nuovamente e conteggia la pila successiva.
• Per contare un'altra pila di banconote impostando un nuovo numero, premere il tasto RESTART.
• Se le banconote inserite non sono sufficienti per raggiungere il numero impostato, il display mostra il numero di banconote contate e lampeggia.
• Se si utilizza anche la funzione UV oppure MG, il dispositivo si arresta automaticamente appena viene rilevata una banconota falsa. Il dispositivo riprende a funzionare appena la banconota falsa viene rimossa e dopo aver premuto RESTART.

Rilevazione banconote false

Funzione UV

La funzione UV viene attivata automaticamente all'accensione del dispositivo. Premere il tasto FUNC fino a che la spia UV si spegne /si accende per disattivare/attivare la funzione. Se durante il conteggio viene rilevata una banconota falsa, il dispositivo emette un segnale acustico. La spia BATCH mostra il codice di errore "a" e la spia "UV" lampeggia. La banconota sospetta è sempre l'ultima della pila. Rimuovere la banconota e premere RESTART per continuare.

Funzione MG (magnetica)

Questa funzione viene utilizzata per verificare banconote con caratteristiche magnetiche. La funzione MG si attiva automaticamente all'accensione del dispositivo. Premere il tasto FUNC fino a che la spia MG si spegne/si accende per attivare/disattivare la funzione. Se durante il conteggio viene rilevata una banconota falsa, il dispositivo si arresta ed emette un segnale acustico. La spia BATCH mostra il codice di errore "b" e la spia MG lampeggia. La banconota sospetta è sempre l'ultima della pila. Rimuoverla e premere RESTART per continuare.

Rilevamento UV e MG

Utilizzare la rilevazione UV e MG contemporaneamente per aumentare le possibilità di rilevare banconote false. Il rilevamento UV e MG è già attivo di default all'accensione del dispositivo. Premere il tasto FUNC fino a che la spia MG/UV si spegne/si accende per attivare/disattivare la funzione.

Se durante il conteggio viene rilevata una banconota falsa oppure per errore 2 banconote vengono contate come una, il dispositivo si arresta ed emette un segnale acustico. La spia BATCH mostra il codice di errore "c". La banconota sospetta è sempre l'ultima della pila. Rimuovere la banconota sospetta e premere "RESTART" per continuare.

Rilevamento della grandezza

Riconosce se una banconota differisce in grandezza. Questa funzione può essere attivata come funzione aggiuntiva. Se durante il conteggio il dispositivo rileva una differenza di grandezza, si arresta ed emette un segnale acustico. La spia BATCH mostra il codice di errore "d". La banconota di grandezza differente è sempre l'ultima della pila. Rimuoverla e premere RESTART per continuare.

NOTA: la rilevazione della grandezza è orientata sul dollaro americano. Vengono riconosciute solo banconote di grandezza inferiore.

Rilevamento di mezze banconote

Questa funzione rileva una mezza banconota e può essere attivata all'accensione come funzione aggiuntiva. Se durante il conteggio il dispositivo rileva una mezza banconota, si arresta ed emette un segnale acustico. La spia BATCH mostra il codice di errore "f". La mezza banconota è sempre l'ultima della pila. Rimuoverla e premere "RESTART" per continuare.

Codici di errore e risoluzione dei problemi

Alcuni messaggi di errore possono comparire sul display BATCH durante il conteggio, ciò significa che ci sono dei problemi con il dispositivo. Seguire le seguenti procedure per ri-solverli:

Codice Causa Soluzione
a Ban	conota sospetta con funzione UV.	Rimuovere la banconota sospetta e premere RESTART.
b Ban	conota sospetta con funzione MG.	Rimuovere la banconota sospetta e premere RESTART.
c Due	banconote vengono contate come una.	Rimuovere la banconota sospetta e premere RESTART.
d Ban	conota sospetta con un'altra grandezza.	Rimuovere la banconota sospetta e premere RESTART
f È stata	riconosciuta una mezza banconota.	Rimuovere la banconota sospetta e premere RESTART.
EAO	Problema con il sensore di sinistra. Pulire il sensore oppure farlo sostituire.
EA 1	Problema con il sensore di destra. Pulire il sensore oppure farlo sostituire.
EA 2	Problema con il sensore per le pile di banconote.	Pulire il sensore oppure farlo sostituire.
EA 3	Problema con il sensore del Code Disk	Pulire il sensore oppure farlo sostituire.

Molti problemi sono causati dalla polvere e dallo sporco all'interno del dispositivo. Si consiglia pertanto di pulire regolarmente il dispositivo.

Pulizia e manutenzione

• Non utilizzare il dispositivo a temperature e a umidità elevate, altrimenti può non funzionare correttamente. Disinserire la spina dalla presa in caso di inutilizzo prolungato.
  • Non utilizzare il dispositivo sotto una luce molto forte.
• Pulire regolarmente il dispositivo dopo averlo spento e dopo aver disinserito la spina.
  • Non utilizzare il dispositivo vicino ad acqua o ad altri liquidi.
• Prima di pulire il dispositivo, disinserire sempre la spina dalla presa e non utilizzare spray infiammabili. Utilizzare un panno umido.

Dati tecnici

Articolo numero 10020088
Alimentazione 220 V ~ 50 Hz
Dimensioni 312 mm x 245 mm x 198 mm
Peso 5.7 kg
Grandezza banconota MIN 50 x 100 mm
Grandezza banconota MAX 90 x 180 mm
Velocità di conteggio (banconote al minuto)	1000

Smaltimento

Se sul prodotto è presente la fi gura a sinistra (il cassonetto dei rifi uti mobile sbarrato), si applica la direttiva europea 2002/96/CE. Questi prodotti non possono essere smaltiti con i rifi uti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifi uti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

Dichiarazione di conformità

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

CE

Questo prodotto è conforme alle seguenti direttive europee:

2004/108/CE (EMC)

2011/65/UE (RoHS)

2006/95/CE (LVD)
