MANUALE UTENTE Waldorf Duramaxx

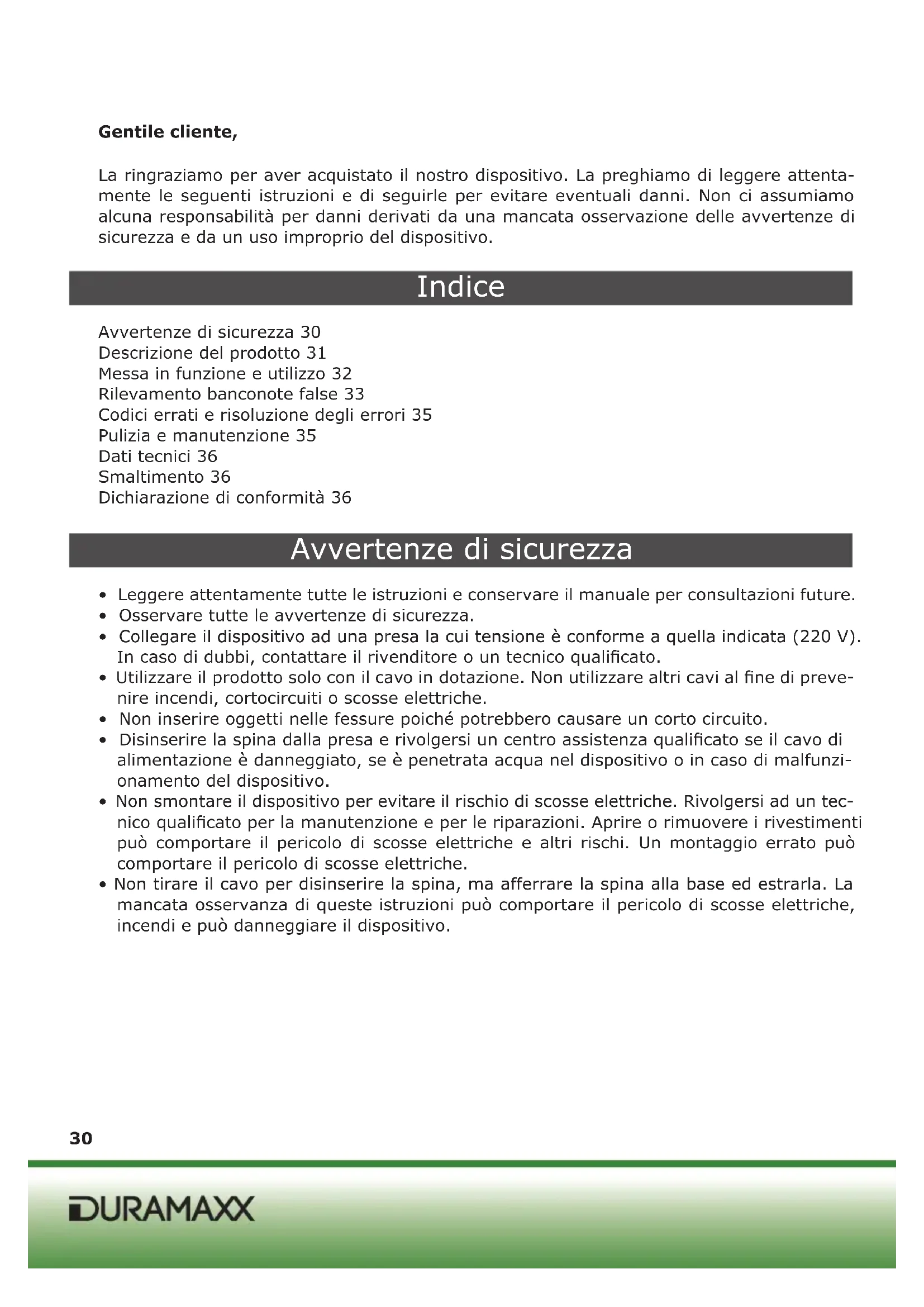

La ringraziamo per aver acquistato il nostro dispositorio. La preghiamo di leggere attendamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per anni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositorio.

Indice

Avvertenze di sicurezza 30

Descrizione del prodotto 31

Messa in funzione e utilizzo 32

Rilevamento banconote false 33

Codici errati e risoluzione degli errorsi 35

Pulizia e manutenzione 35

Dati tecnici 36

Smaltimento 36

Dichiarazione di conformità 36

Avvertenze di sicurezza

• Leggere attendamente tutte le istruzioni e conservare il manuale per consulzioni future.
• Osservare tutte le avverenze di sicurezza.
• Collegare il disposativo ad una presa la cui tension è conforme a quella indicata (220 V). In caso di dubbi, contattare il rivenditore o un tecnico qualificato.
• Utilizzare il prodotto solo con il cavo in dotazione. Non utilizzare altri cavi al fine di prevenire incendi, cortocircuiti o scosse elettriche.
  Non inserire oggetti nelle fissure poiché potrebbero causare un corto circuito.
• Disinserire la spina alla presa e rivolgersi un centro assistenza qualificato se il cavo di alimentazione è danneggiato, se è penetrata acqua nel disposativo o in caso di malfunzionamento del disposativo.
• Non smontare il disposativo per evitare il rischio di scosse elettriche. Rivolgersi ad un techniciano qualificato per la manutenzione e per le riparazioni. Aprire o rimuovere i rivestimenti cui potro comportare il pericololo di scosse elettriche e altri rischi. Un montaggio errato cui potro comportare il pericololo di scosse elettriche.
• Non tirare il cavo per disinserire la spina, ma afferrare la spina alla base ed estrarla. La mancata osservanza di queste istruzioni cui lo scorso elettriche, incendi e cui sono danneggiare il dispositivo.

Descrizione del prodotto

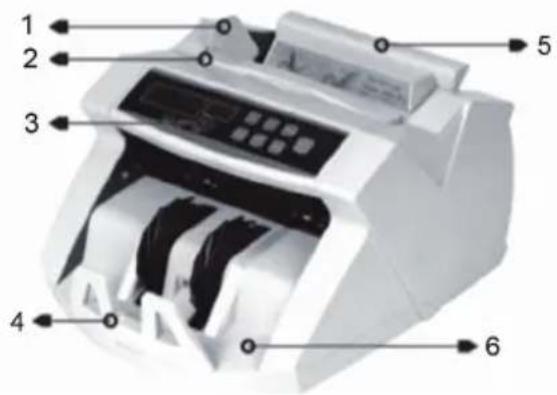

Partefrontale

1 Contatore
2 Impugnatura
3 Display funzioni
4 Impilatore
5 Inserimento banconote
6 Parte frontale

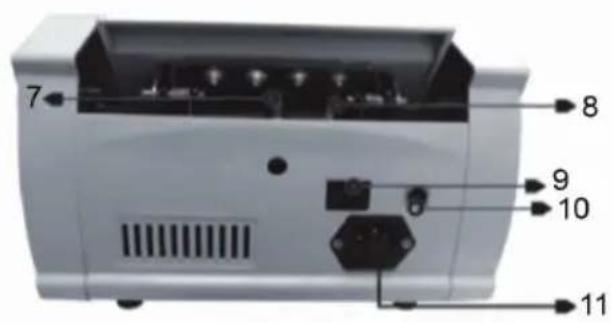

Retro

7 Rotellina per regolare la fessura di inserimento banconote
8 Linguetta di gomma
9 Interrupttore On/Off
10 Attacco display esterno
11 Attacco corrente

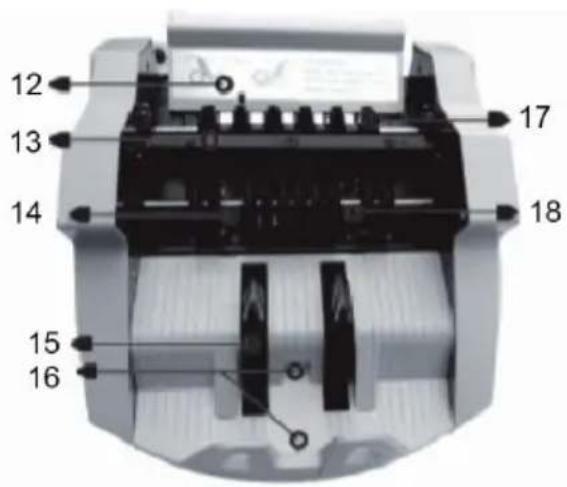

Componenti

12 Sensore autostart
13 Sensore UV
14 Sensore conteggio
15 Elemento rotante
16 Sensore impostazione
17 Rullo
18 Sensore conteggio

Spie tasti

a Display Batch
b Display contatore
c Tasto (+) (aumentare la quantita di 1)
d Tasto (-) (diminuire la quantita di 1)
e Tasto START (riavvio)
f Spia modalita ADD
g Spia modalita BATCH
h Tasto ADD
i Tasto BATCH
j Tasto UV
k Spia UV (banconota falsa)
Spia MG (banconota falsa)
m Tasto MG
n Tasto CLEAR

Messa in funzione e utilizzato

Accendere il disposativo

Collegare il cavo di rete al disposativo, insere la spina nella presa di corrente e accendere il disposativo. Il disposativo avvia un auto-test e le spie MG e/o UV si accendono automaticamente. Appena il disposativo è pronto, sul display contatore appeare "0". Il disposativo ora si trova in modalità normale.

Funzione di conteggio

Appena tutte le banconote sono inserte correttamente nell'apposita fessura, il dispositivo inizia automaticamente il conteggio. Il numero delle banconote viene visualizzato sul display. Appena si rimuovono le banconote, il display contatore torna di nuovo a "0" e il display Batch visualizza il numero delle banconote appena contate.

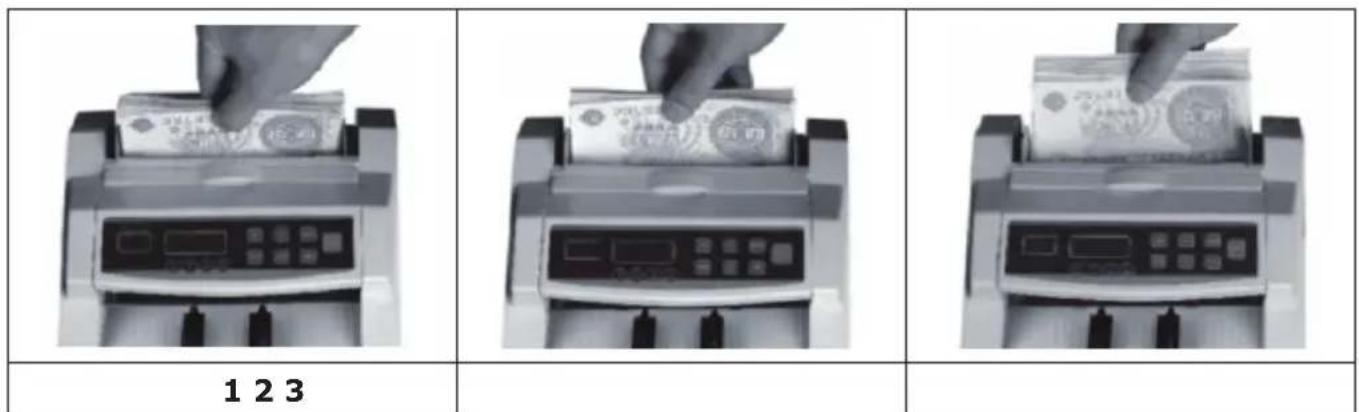

Inserire le banconote correttamente. Procedere nel modo seguente: infrilare le banconote come molto nelle figure 1 e 2. Assicurarsi che le banconote siano inserite correttamente

Regolare la fessura

In caso di conteggio errato delle banconote, ruotare in senso orario la rotellina sul retro per rstringere la fessura (Figura 4). Ruotare la rotellina in senso antiorario per allargare la fessura (Figura 5).

4

5

Funzione ADD (somma)

Attivare la funzione ADD premendo il tasto ADD (mente la spia ADD è accesa). Quando si rimuovono le banconote, il contatore non torna sullo "0". Le banconote appena contate vengono aggiunte al conteggio delle banconote inserte successivement. Sul display contatore compare la somma di tutte le banconote contate. Per arrestare la funzione e azzerare il contatore, premere di nuovo il tasto ADD.

Funzione BATCH (pila)

• Si puis accedere alla funzione predefinita BATCH premendo il tasto BATCH: la spia BATCH si accende. Quando si preme il tasto BATCH, sul display contatore viene visualizzato il numero "100". Se si preme il tasto BATCH una seconda volta, è possibile ridurre il numero a 50, premendo una terza volta si riduce il numero a 20.
• É possibile regolare il numero delle banconote da contare con i tasti +/- ed augmentare o diminuire il numero a intervalli di 1.
• Per disattivare la funzione, premere ripetutamente il tasto BATCH fino a quando la spia BATCH si spegne.
• In modalità Batch, le banconote vengono contate fino al raggiungimento del numero impostato. Al termine, il dispositivo si arresta.
• Per procedere al conteggio di una pila di banconote con le stesse impostazioni, rimuovere alla fessura la prima pila. Il dispositivo si avvia nuovamente e conteggia la pila successiva.
• Per contare un'altra pila di banconote impostando un nuovo numero, premere il tasto START.
• Se le banconote inserte non sono sufficienti per raggiungere il numero impostato, il display在哪的 numero di banconote contate e lampeggia.
• Se siutilizzaanche la funzione UVoppure MG,ildispositivo siarresta automaticamente appena viene rilevata una banconota falsa. Il dispositivo riprende a funzionare appena la banconota falsa viene rimossa e dopo aver premuto START.

Rilevazione banconote false

Funzione UV

La funzione UV viene attivata automaticamente all'accensione del dispositivo. Premere il tasto FUNC fino a che la spia UV si spegne /si accende per disattivare/attivare la funzione. Se durante il conteggio viene rilevata una banconota falsa, il dispositivo emette un segnale acustico. La spia BATCH alla codice di erre "a" e la spia "UV" lampeggia. La banconota sospetta è sempre l'ultima della pila. Rimuovere la banconota e premere START per continuare.

Funzione MG (magnetica)

Questa funzione viene utilizzata per verificare banconote con caratteristiche magnetiche. La funzione MG si attiva automaticamente all'accensione del dispositivo. Premere il tasto FUNC sono a che la spia MG si spegne/si accende per attivare/disattivare la funzione. Se durante il conteggio viene rilevata una banconota falsa, il dispositivo si arresta ed emette un segnale acustico. La spia BATCH在哪 codice di erre "b" e la spia MG lampeggia. La banconota sospetta è sempre l'ultima della pila. Rimuoverla e premere START per continuare.

Rilevamento UV e MG

Utilizzare la rilevazione UV e MG contemporaneamente per augmentare le possibilità di rilevare banconote false. Il rilevamento UV e MG è giornato in default all'accensione del dispositivo. Premere il tasting FUNC fino a che la spia MG/UV si spegne/si accende per attivare/disattivare la funzione.

Se durante il conteggio viene rilevata una banconota falsa oppure per erre 2 banconote vengono contate come una, il dispositorio si arrresta ed emette un segnale acustico. La spia BATCH alla codice di erre "c". La banconota sospetta è sempre l'ultima della pila. Rimuovere la banconota sospetta e premere "RESTART" per continuare.

Rilevamento della grandezza

Riconosce se una banconota differisce in grandezza. Questa funzione può esseregettata come funzione aggiuntiva. Se durante il conteggio il dispositorio rileva una differenza di grandezza, si arrresta ed emette un segnale acustico. La spia BATCH della codice di erre萝 "d". La banconota di grandezza differente è sempre l'ultima della pila. Rimuoverla e premere START per continuare.

NOTA: la rilevazione della grandezza è orientata sul dollaro americano. Vengono riconosciti solo banconote di grandezza inferiore.

Rilevamento di mezze banconote

Questa funzione rileva una mezza banconota e più essere attivata all'accensione come funzione aggiantiva. Se durante il conteggio il dispositivo rileva una mezza banconota, si arresta ed emette un segnale acustico. La spia BATCH alla codice di erre "f". La mezza banconota è sempre l'ultima della pila. Rimuoverla e premere "RESTART" per continuare.

Codici di erre e risoluzione dei problemi

Alcuni messaggi di erre sono comparire sul display BATCH durante il conteggio, cui significanza che ci sono dei problemi con il dispositivo.Seguire le seguenti procedure per risolverli:

Codice	Causa Soluzione
a Bar	conota sospetta con funzione UV.	Rimuovere la banconota sospetta e premere START.
b Bar	conota sospetta con funzione MG.	Rimuovere la banconota sospetta e premere START.
c Due	banconote vengono contate come una.	Rimuovere la banconota sospetta e premere START.
d Bar	conota sospetta con un'altra grandezza.	Rimuovere la banconota sospetta e premere START.
f è stata riconosciuta una mezza banconota.		Rimuovere la banconota sospetta e premere START.
EAO Problema con il sensore di sinistra. Puli		Pulire il sensore oppure farlo sostituire.
EA 1 Problema con il sensore di destra. Pulire il sensore oppure farlo sostituire.
EA 2 Problema con il sensore per le pile di banconote.		Pulire il sensore oppure farlo sostituire.
EA 3 Problema con il sensore del Code Disk		Pulire il sensore oppure farlo sostituire.

Molti problemi sono causati alla polvere e dallo sporco all'interno del dispositivo. Si consiglia pertanto di pulire regolarmente il dispositivo.

Pulizia e manutenzione

• Non utilizzato il disposativo a temperature e a umidità elevate, altrimenti più non funzionare correttamente. Disinserire la spina alla presa in caso di inutilizzo prolongato.
  Nonutilizzare il dispositivo sotto una luce molto forte.
• Pulire regolarmente il dispositivo dopo averlo spento e dopo aver disinserito la spina.
• Non utilizzato il disposativo vicino ad acqua o ad altri liquidi.
• Prima di pulire il disposativo, disinserire sempre la spina alla presa e non utilizzato spray infiammabili. Utilizzato un panno umido.

Dati tecnici

Articolo numero 10020090
Alimentazione 220 V ~ 50 Hz
Dimensioni 306 mm x 247 mm x 185 mm
Peso 5.7 kg
Grandezza banconota MIN 50 mm x 100 mm
Grandezza banconota MAX 90 mm x 175 mm
Velocità di conteggio (banconote al minuto)	1000

Smaltimento

Se sul prodotto è presente la fi gura a sinistra (il cassonetto dei rifi uti mobile sbarrato), si applica la direttiva europea 2002/96/CE. Questi prodotti non possono essere smaltiti con i rifi uti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifi uti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persona da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

Dichiarazione di conformità

Produxtore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2004/108/CE (EMC)

2011/65/UE (RoHS)

2006/95/CE (LVD)
