BEDIENUNGSANLEITUNG Waldorf Duramaxx

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Hisres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhaltsverzeichnis

Sicherheitshinweise 2

Geräteübersicht 3

Inbetriebnahme und Bedienung 4

Falschgelderkennung 5

Fehlcodes und Fehlerbehebung 7

Reinigung und Pflege 7

Technische Daten 8

Hinweise zur Entsorgung 8

Konformitätserklarung 8

Sicherheitshinweise

• Lesen Sie sich alle Hinweise sorgfältig durch und bewahren Sei sie zum Nachschlagen auf.
• Halten Sie sich an alle Warnhinweise auf dem Produkt.
• Stecken Sie das Gerät nur an Steckdosen mit einer Spannung von 220 V an. falsl Sie sich nicht sicher sind, kontaktieren Sie ihren Handler oder einen Elektriker.
• Benutzen Sie das Gerät nur mit dem mitgelieferten Kabel. Benutzen Sie keine anderen Kabel, um Brände, Kurzschlüsse oder Elektroschocks zu vermeiden.
• Stecken Sie keine Gegenstände in die Geräteöffnungen, da sie einen Kurzschluss auslösen können.
• Ziehen Sie den Stecker aus der Steckdose und wenden Sie sich an einen Fachbetrieb, wenn das Netzkabel beschädigt ist, Flüssigkeit auf das Gerät getropft ist, das Gerät fallen gelassen wurde oder nicht ordnungsgemäß Funktioniert.
• Um das Risiko eines Stromschlags zu vermeiden, bauen Sie这点es Produkt nicht auseinander. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren und warten. Durch das Öffnen oder Entfernen von Abdeckungen setzen Sie sich gefährlichen Spannungen und anderen Risiken aus. Falscher Zusammenbau kann bei der Verwendung zu einem Stromschlag führen.
• Wenn Sie den Netzstecker anziehen,ziehen Sieihn nicht am Kabel,sondern fassen Sieden Stecker an undziehen Sieihn hereaus. Das Nichtbefolgen dieser Anweisung kann Stromschlag,Feuer oder eine Beschädigung des Gerätes zur Folge haben.

Geräteübersicht

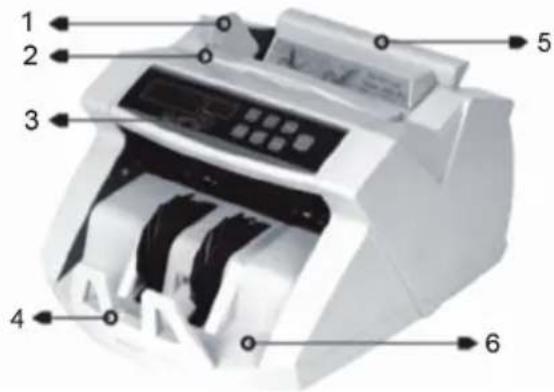

Vorderseite

1 Zählovorrichtung
2 Handgriff
3 Funktionsanzeige
4 Stapelvorrichtung
5 Zuführvorrichtung
6 Vorderer Plattform

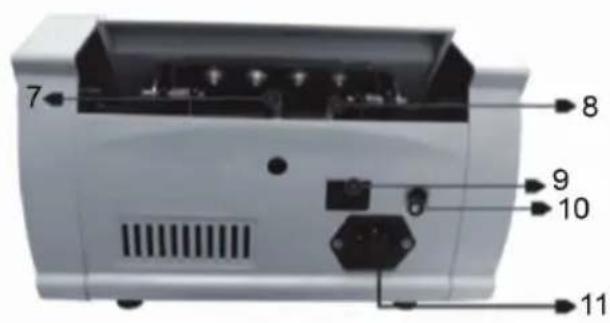

Rückseite

7 Drehrad zum einstellen der Dicke
8 Gummilippe
9 Ein/Aus-Schalter
10 Anschluss externes Display
11 Stromanschluss

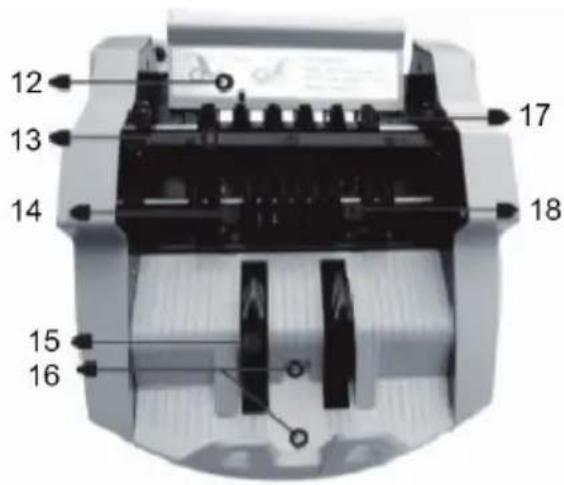

Bauteile

12 Autostart-Sensor
13 UV-Sensor
14 Zahl-Sensor
15 Antriebsrad
16 Einstellungen-Sensor
17 Zuführrolle
18 Zahl-Sensor

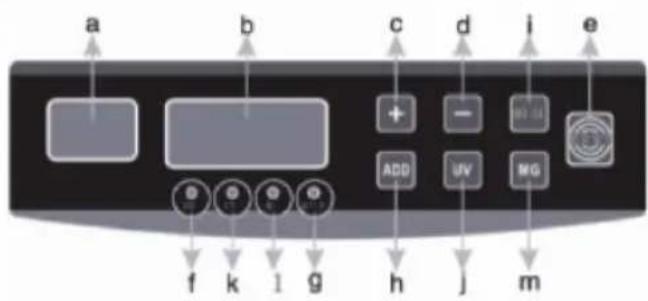

Anzeigen und Tasten

a Batch-Display (Stapel)
b Zähler-Display
c (+) Taste (Menge um 1 erhöhen)
d (-) Taste (Menge um 1 verringern)
e RESTART-Taste (Neustart)
f Anzeige fur den ADD-Modus
g Anzeige fur den BATCH-Modus
h ADD-Taste
i BATCH-Taste
j UV-Taste
k UV-Anzeige (Flaschgeld)
I MG-Anzeige (Falschgeld)
m MG-Taste
n CLEAR-Taste

Inbetriebnahme und Bedienung

Gerä einschalten

Schlieben Sie das Netzkabel am Gerät, stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein. Das Gerät führt eine Selfstdiagnose durch und spannt die Zuführrolle, während die Anzeigen MG und/oder UV automatisch angehen. Sobald das Gerät bereit ist zeigt das Zähler-Display zeigt „0" an. Das Gerät befindet sich nun im Normal-Modus.

Zahlfunktion

Sobald alle Scheine korrekt in der Zuführvorrichtung sitzen, beginnt das Gerät automatisch mit dem Zahlen. Die Anzahl der gezahlten Scheine wird im Zähler-Display angezeigt. Sobald Sie die Scheine aus der Stapelvorrichtung genommen haben, springt das Zähler-Display wieder auf „0" und das Batch-Display (Stapel) zeigt die Anzahl der eben gezahlten Scheine.

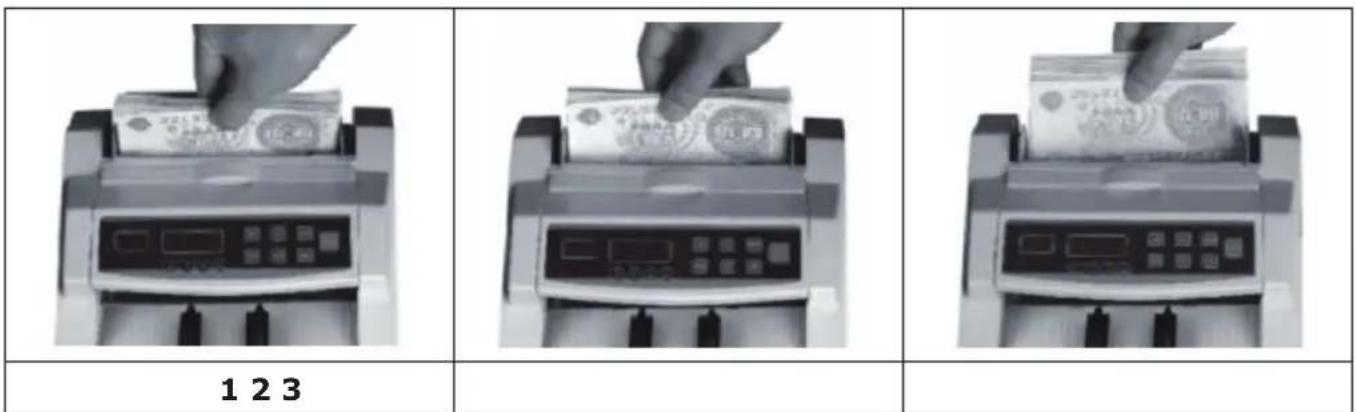

Achten Sie darauf auf die Scheine richtig in die Zuführvorrichtung einzuführen. Gehen Sie damit wie folgt vor: Schieber Ben Sie die Scheine wie auf den Bildern 1 und 2 zu sehen entlang der Führung, bis sie korrekt auf der Zuführvorrichtung sitzen.

Zuführvorrichtung nachjustieren

Falls die Scheine nicht richtig gezahlt werden, drehen Sie das Drehrad an der Rückseite im Uhrzeigersinn, um den Schacht zu verengen (Bild 4). Drehen Sie das Rad gegen den Uhrzeigersinn, um den Schacht zu erweitern (Bild 5).

4

5

ADD-Funktion (Summe)

Die ADD-Funktion konnen sie starten, indem Sie (wahrend die ADD-Anzeige leuchtet) auf die ADD-Taste drucken. Wenn sie das nachste Mal den Stapel von der Stapelvorrichtung behmen wird der Zähler nicht mehr auf „0" zurückgesetzt. Die neu gezahlten Scheine werden hinzugerechnet und die Zahl-Anzeige zeigt die Summe der gezahlten Scheine an. DRücken Sie erneut auf die ADD-Taste, um die Funktion zu beenden und den Zähler zurückzusetzen.

BATCH-Funktion (Stapel)

• Die voreingestellte BATCH-Funktion konnen sie aufrufen, indem Sie auf die BATCH-Taste drücken, woraufhin die BATCH-ANZEIGE aufleuchtet. Wenn Sie die Batch-Taste drucken wird im Zähler-Display die Zahl „100" angezeigt. Wenn Sie die BATCH-Taste ein zweites Mal drucken konnen Sie die Zahl auf 50 reduzieren, beim dritten Tastendruck auf 20.
• Sie können die Anzahl der zu zahlenden Scheine mit der +/- Taste zwischen 1 und 999 einstellen. Halten Sie die +/- Taste länger gedrückt gedrückt, um die Zahl in 5er-Schritten Schnell zu erhöhen oder zu verringern. Drücken Sie kurz auf die +/- Tasten, um die Zahl in 1er Schritten zu erhöhen oder verringern.
• Um die Funktion auszuschalten drücken Sie so oft auf die BATCH-Taste, bis die BATCH-Anzeige wieder erlischt.
• Wenn Sie den Zuführschacht im Batch-Homus laden, werden solange Scheine abgezahlt, bis die eingebene Zahl erreicht ist. Danach stoppt das Gerät.
• Um einen weiteren Stapel mit den selbst Voreinstellungen abzuzahlen, enthalten Sie einfach den ersten Stapel aus der Stapelvorrichtung. Das Gerät startet erneut und zählt den nachsten Stapel ab.
• Falls sie eine neuen Stapel mit einer anderen Anzahl abzahlen setzen wollen, drücken Sie auf die RESTART-Taste.
• Falls die eingelegten Scheine nicht reichen, um den Stapel voll zu machen zeigt das Display die abgezahlte Menge an und blinkt.
• Falls die beim Abzahlen zusätzliche die UV und/oder MG-Funktion nutzen, stoppt das Gerät automatisch, sobald es Falschgeld entdeckt. Das Gerät fahrht fort, sobald Sie den falschen Schein vom Stapel entfernt und START gestruckt haben.

Falschgelderkennung

UV-Erkennung

Der UV-Funktion wird automatisch aktiviert, wenn das Gerät eingeschaltet ist. Drücken Sie auf die FUNC-Taste, bis die UV-Anzeige erlischt/angeht, um die Funktion aus- oder einzuschalten. Wenn die Maschine beim Zahlen eine gefätsche Banknote erkennt, stoppt sie und ein Piepton ertont. Die BATCH-Anzeige zeigt den Fehlercode „a" an und die UV-Anzeige blinkt. Die verdächtige Note ist immer die Letzte auf dem Stapel. Entfernen Sie die verdächte Banknote und drucken Sie „RESTART", um fortzufahren.

MG-Erkennung (magnetisch)

Wird verwendet, um Scheine mit magnetischen Eigenschaften zu untersuchen. Die MG-Funktion wird automatisch aktiviert wenn das Gerät eingeschaltet ist. Drücken Sie auf die FUNC-Taste, bis die MG-Anzeige erlischt/angeht, um die Funktion aus- oder einszuschalten. Wenn die Maschine beim Zahlen eine gefälschte Banknote erkennt, stoppt sie und ein Piepton ertont. Die BATCH-Anzeige zeigt den Fehlercode „b" an und die MG-Anzeige blinkt. Die verdächtige Note ist immer die Letzte auf dem Stapel. Entfernen Sie die verdächte Banknote und drucken Sie „RESTART", um fortzufahren.

Doppelte Erkennung (UV und MG)

Verwenden Sie die UV- und MG-Erkennung gleichzeitig, um die Chancen zu erhöhen Falsch-geld zu erkennen. Standardmäßig sind die UV- und MG-Erkennung automatisch aktiviert, wenn das Gerät eingeschaltet wird. Drücken Sie auf die FUNC-Taste, bis die MG/UV-Anzeige erlischt/angeht, um die Funktionen aus- oder einzuschalten.

Wenn die Maschine beim Zahlen eine verdächtige Banknote erkennt oder wenn aus Verfahren 2 Noten als eine gezahlt werden, stoppt sie und ein Piepton ertont. Die BATCH-Anzeige zeigt den Fehlercode „c" an. Die verdächtige Note ist immer die Letzte auf dem Stapel. Entfernen Sie die verdächtige Banknote und drucken Sie „RESTART", um fortzufahren.

Großenerkennung

Erkennt ob eine Note in der Groß abweicht. Kann beim Einschalten zusammen aktiviert werden. Wenn die Maschine beim Zahlen eine Großabweichung erkennt, stoppt sie und ein Piepton ertont. Die BATCH-Anzeige zeigt den Fehlercode „d" an. Die Note mit der Großabweichung ist immer die Letzte auf dem Stapel. Entfernen Sie die Banknote und drücken Sie „RESTART", um fortzufahren.

HINWEIS: Die Gröbenerkennung orientiert sich an dem amerikanischen US-Dollar. Es werden nur Noten erkannt, die kleiner sind.

Erkennung halber Geldaheine

Erkennt halbe Geldaene und kann beim Einschalten als Zusatzfunktion aktiviert werden. Wenn die Maschine beim Zahlen einen halben Geldaein erkennt, stoppt sie und ein Piepton ertont. Die BATCH-Anzeige zeigt den Fehlercode ^n an. Die halbe Note ist immer die Letzte auf dem Stapel. Entfernen Sie den verdachtigen Geldaein und drucken Sie "RESTART", um fortzufahren.

Fehlercodes und Fehlerbehebung

Die BATCH-Display kann einige Fehlermeldung beim Zahlen anzeigen, um auf bestimmte Probleme mit der Maschine hinzuweisen. Halten Sie sich an die folgenden Lösungsansätze:

Code	Ursache Lösung
a Verdächtiger Schein mit UV-Merkmal. Entfer		nen Sie den verdächtigen Schein und drücken Sie auf RESTART.
b Verdächtiger Schein mit MG-Merkmal. Entfer		nen Sie den verdächtigen Schein und drücken Sie auf RESTART.
c Verdächtiger Schein oder 2 Geldaene werden als einer gezählt.		Entfernen Sie den verdächtigen Schein und drücken Sie auf RESTART.
d Verdächtiger Schein mit einer anderen Höhe.		Entfernen Sie den verdächtigen Schein und drücken Sie auf RESTART.
f Ein halber Schein wurde erkannt. Entfernen		Sie den verdächtigen Schein und drücken Sie auf RESTART.
EAO Problem mit dem linken Zählsensor. Reinigen		nen Sie den Sensor oder halten Sieihn ersetzen.
EA 1 Problem mit dem rechten Zählsensor. Reinigen		nen Sie den Sensor oder halten Sieihn ersetzen.
EA 2 Problem mit dem Stapelsensor. Reinigen		sie den Sensor oder halten Sieihn ersetzen.
EA 3 Problem mit dem Code Disk Sensor. Reinigen		nen Sie den Sensor oder halten Sieihn ersetzen.

Viele Probleme entstehen durch Staub oder Dreck im Gerät. Wir empfehlen Ihnen dazu das Gerät regelmäß zu saubern.

Reinigung und Pflege

• Verwenden Sie das Gerät nicht bei hohen Temperaturen und hoher Luftfeuchtigkeit, da es sonst nicht ordnungsgemäß Funktioniert oder nicht genau zählt.
• Ziehen Sie den Stecker aus der Steckdose wenn Sie das Gerät länger nicht benutzen.
• Verwenden Sie das Gerät nicht unter starkem Licht.
• Reinigen Sie die Maschine regelmäßig nach dem Ausschalten und Ausstecken.
• Verwenden Sie das Gerät nicht in Bereichen, in denen Wasser oder anderen Flüssigkeiten ausgesetzt werden können.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose und verwenden Sie keine leicht entzündlichen Sprays. Benutzen Sie einen feuchten Lappen.

Technische Daten

Artikelnummer 10020090
Stromversorgung 220 V ~ 50 Hz
Abmessungen 306 mm x 247 mm x 185 mm
Gewicht 5.7 kg
Banknotengröbe MIN 50 mm x 100 mm
Banknotengröbe MAX 90 mm x 175 mm
Zählgeschwindigkeit (Noten/Minute) 1000

Hinweise zur Entsorgung

Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

CE

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2011/65/EU (RoHS)

2006/95/EG (LVD)
