Caractéristiques techniques	Hotte aspirante murale, 70 cm de largeur, moteur puissant, 3 niveaux de puissance
Débit d'air	Jusqu'à 700 m³/h
Niveau sonore	Max 65 dB
Type de filtration	Filtre à charbon et filtre métallique lavable
Éclairage	Éclairage LED intégré
Dimensions	70 x 50 x 30 cm
Installation	Installation murale, nécessite un conduit d'évacuation
Entretien	Filtres à nettoyer tous les 3 mois, filtre à charbon à remplacer tous les 6 mois
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique
Garantie	2 ans
Informations supplémentaires	Design moderne, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - ICH8700 Ices

Comment nettoyer les filtres de la hotte Ices ICH8700 ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte, puis plongez-les dans de l'eau chaude savonneuse pendant 15 à 20 minutes. Rincez soigneusement et laissez sécher avant de les remettre en place.

Pourquoi ma hotte Ices ICH8700 ne fonctionne-t-elle pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique et que le fusible n'est pas grillé. Assurez-vous également que le moteur est activé et que les filtres ne sont pas obstrués.

Quel type d'ampoule dois-je utiliser pour la lumière de la hotte ?

La hotte Ices ICH8700 utilise des ampoules de type E14, 40W maximum. Assurez-vous de remplacer l'ampoule par une ampoule de même type pour un fonctionnement optimal.

Comment régler la vitesse d'aspiration de la hotte ?

Utilisez le panneau de commande situé en façade de la hotte pour ajuster la vitesse d'aspiration. Il y a généralement trois niveaux de vitesse à choisir.

La hotte émet un bruit anormal, que faire ?

Un bruit anormal peut indiquer un filtre encrassé ou un moteur défectueux. Vérifiez les filtres et nettoyez-les si nécessaire. Si le bruit persiste, contactez un professionnel pour une inspection.

Comment installer la hotte Ices ICH8700 ?

Pour l'installation, suivez le manuel d'utilisation fourni. Assurez-vous de fixer la hotte à une distance appropriée de la surface de cuisson (généralement entre 65 cm et 75 cm) et de respecter les instructions de montage.

Est-ce que la hotte Ices ICH8700 peut être utilisée sans évacuation extérieure ?

Oui, la hotte Ices ICH8700 peut fonctionner en mode recyclage avec des filtres à charbon, ce qui permet de filtrer l'air avant de le renvoyer dans la cuisine. Assurez-vous d'installer les filtres correctement.

Quelle est la consommation énergétique de la hotte Ices ICH8700 ?

La hotte Ices ICH8700 a une classe énergétique de B, avec une consommation d'énergie d'environ 100 kWh par an, selon une utilisation normale.

MODE D'EMPLOI ICH8700 Ices

Vos enfants ne doivent jamais utiliser la hotte aspirante.
La hotte aspirante est concise exclusivement pour etre utilise a l'intérieur. Elle n'est pas conque pour les barbecues, les roitisseries et tout autre usage commercial.
Il est recommandé de confier l'installation à un technicien ou électricien qualifiés.
La hotte aspirante et son filtre doivent etre nettoyes regulierement afin de la maintainir en bon etat de marche.
Avant tout nettoyage, assurez-vous que l'unité est eteinte.
Nettoyez la hotte aspirante selon les instructions contenues dans ce manuel et maintenez la hotte à distance de toute source de feu.
N'utilisiez aucune source de flammes pour secher la hotte aspirante.
En cas de dysfonctionnement de l'unité, contactez un service client/agree pour réparation.
Maintenez la pierce aeree lors du fonctionnement de la cuisiniere et de la hotte aspirante.
N'essayez pas d'évacuer le gaz depuis la hotte aspirante depuis le même carneau chauffé régable depuis la commande de réglage de la table de cuisson et autres apparèils electroménager de cuisine.
Avant toute installation et utilisation, lisez la totalité des instructions puis assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la plaque signalétique de la hotte aspirante sont identiques à la tension (V) et la fréquence (Hz) de votre installation.
Afin de tirer le meilleur parti de votre hotte aspirante, lisez le mode d'emploi avant toute installation et utilisation, conservez celui-ci dans un endroit sûr.
ATTENTION: Les pieces accessibles peuvent devenir très chaudes lorsqu'el'unité est utilisé conjointement avec une table de cuisson.
- Il est nécessaire de respecter les règlements liés à l'évacuation de l'air.
L'utilisation de cet apparciel n'est pas destinée à des personnes (y compris les enfants) ayant des capacités physiques, mentales, sensorielles réduites ainsi que celles manquant d'expérience et de connaissances, à moins qu'elles ne soient sous la surveillance et les instructions d'une personne responsable de leur sécurité.
Surveillance les enfants afin de vous assurer que ceux-ci ne jouent pas avec l'appareil.
Lorsque le cordon d'alimentation est endommagé, celui-ci doit être remplace par le fabricant, son agent de service ou une personne qualifiée similaire afin de prévenir tout risque.

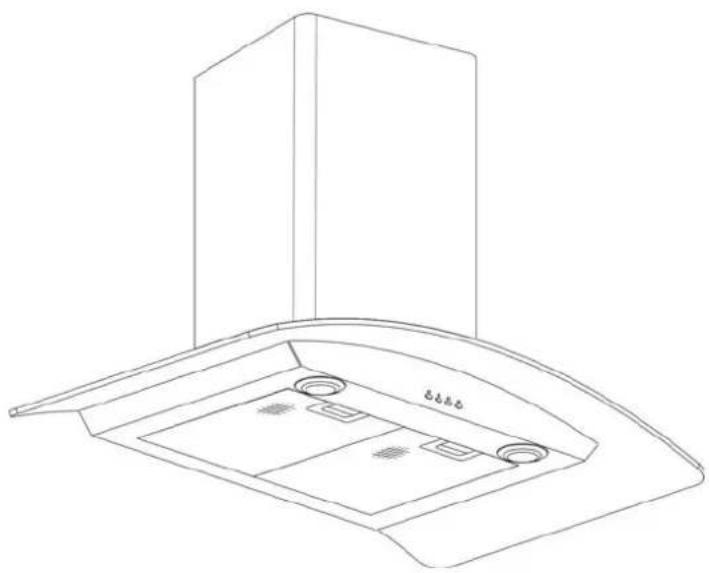

Mode opératione et presentation des fonctionnalités de l'unité

La hotte aspirante est fabriquée à partir de matériaux de haute qualité et dotée d'un boîtier fusélé relatifs aux dernières théories d'ingénierie techniques et physique, de haute qualité et luxurieuse avec un design ancien, plusieurs styles au besoin vous permettront d'adapter la hotte aspirante à votre cuisine.
Equipée d'un moteur électrique silencieux et puissant ainsi que d'une aile centrifugeuse, la hotte produit une puissant aspiration silencieuse. Celle-ci est également munie d'un filtre àGRAISSSE anti adhesif simple à nettoyer.
Carte de contrôle faible tension isolée, alimentation 12 v CA, les lumières sont davantage concentrées et sûres.
Le filtré àGRAISSÉ est facilement demontable et nettoyable, il est seulement nécessaire de légarement essuyer le moteur et les parois internes de la hotte.
La conception spéciale du tunnel et du collecteur d'huile permettent de prévenir toutegraisse redondante dans le carneau.

Installation

1. La hotte doit être installée à une distance de 65 75~cm (26-30 pouces) au-dessus du plan de cuisson afin d'assurer le meilleur fonctionnement possible. Référez-vous à l'image 1.

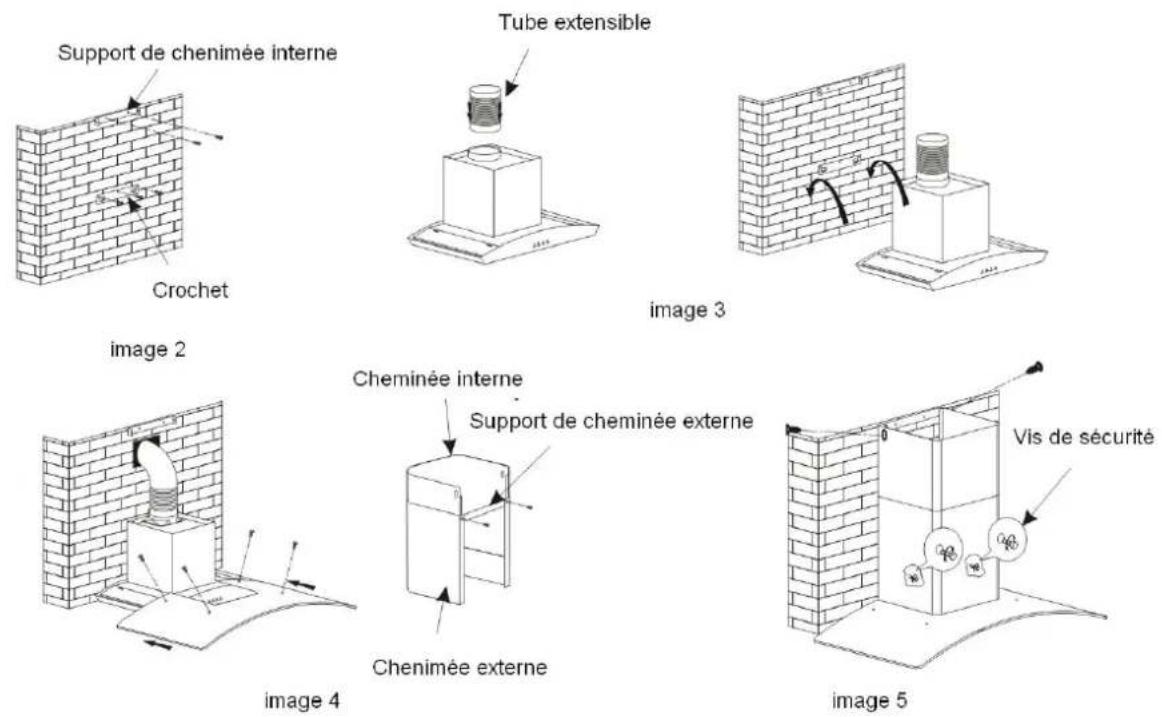

2. Installez le crochet à un endroit adapté une fois la hauteur d'installation définie, maintenez celui-ci aligné. La position fixe de l'adaptateur de cheminée interne représenté l'emplacement de la cheminée.

3. Fixez le tube extensible sur la hotte, posez ensuite la hotte aspirante sur le crochet. Régérez-vous à l'image 3.

4.Installez la vitre selon la direction du fil et vers la hotte aspirante, utilisez les vis pour fixer la vitre, déplacez le tube extensible en dehors de la piece, ajustez la hauteur du support interne de la cheminée puis fixez-le à l'aide de vis, la cheminée interne doit pouvoir être extensible à souhait. Référez-vous à l'image 4.

5.Installez la cheminée, ajustez ensuite la hauteur de la cheminée interne selon le support pour cheminée interne, fixez-le ensuite à l'aide de vis. Une fois la position définie, fixez le boîtier avec les vis de sécurité. Référez-vous à l'image 5.

Remarque : Les deux orifices de suture sont positionnés sur la partie arrête du boitier, leur diamètre est de 6mm

Pic.1

Remarque :

• Il est recommendé de confier l'installation à un technicien ou électricien qualifiés.
• Ne connectez pas le système d'évacuation de la hotte à un système de ventilation existant et utilisé par un autre appeareil, tel qu'un tuyau de chauffage, de gaz ou d'air chaud.
  L'angle de pli du tuyau de ventilation ne doit pas etre inférieur a 120^ ;vousdezvez positionner le tuyau horizontallement, ou, d'une autre maniere, le tuyau doit rejoindre le point initial et doit etre dirigé vers un mur extérieur.

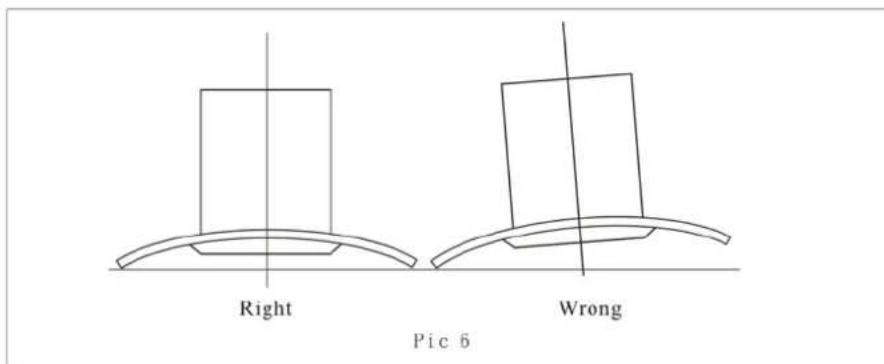

• Une fois l'installation terminée, assurez-vous que la hotte aspirante est nivelée afin de prévenir toute accumulation de graisse sur une extrémité du réservoir. Référez-vous à l'image : 6

Mode opératione de la hotte aspirante :

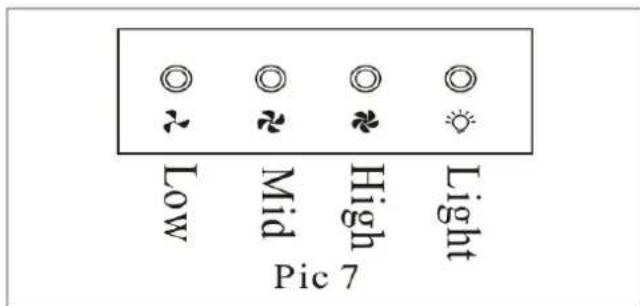

Mode opératione du panneau de commandes, référez-vous à l'image 7:

a.Appuyez sur la touche « faible », l'indicateur lumineux du commutateur s'illumine, le moteur

fonctionne à vitesse faible. Appuyez à nouveau sur la touche pour arrêté le moteur.

b.Appuyez sur la touche « moyen », l'indicateur lumineux du commutateur s'illumine, le moteur fonctionne à vitesse moyenne. Appuyez à nouveau sur la touche pour arrêté le moteur.

c.Appuyez sur la touche « elevé », l'indicateur lumineux du commutateur s'illumine, le moteur fonctionne à vitesse elevée. Appuyez à nouveau sur la touche pour arrêté le moteur.

d.Appuyez sur la touche « Lumière», les lampes s'illuminent. Appuyez à nouveau sur la touche, les lampes s'éteignent.

Nettoyage et entretien :

Remplacement et nettoyage de filtres antiGRAISSSE

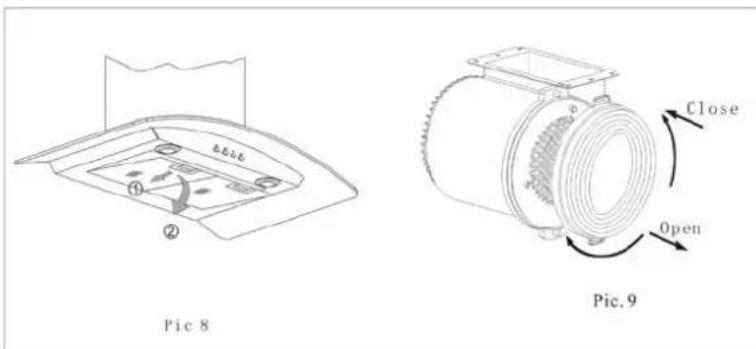

Effectuez le retrait des filtres comme décrit sur l'image 8;
- Vous pouvez nettoyer le filtré de la manière suivante :

1. Faites-les tremper pendant 3 minutes dans une solution d'eau chaude et de détergent anti graisse (40 à 50 degrés) puis brossez-les delicatement à l'aide d'unerosse molle. Afin de prévenir tout dommage, n'exerce pas de trop fortes pressions.
2. Il est également possible de les laver au lave-vaiselle, pour cela, reglez la température sur 60 degrés.

N'utilise aucun détergent abrasif,Ceux-ci pourraient endommager la hotte aspirante.
Assurez-vous d'eteindre la hotte avant tout nettoyage.
Pour installer le filtré à charbon, reférez-vous à l'image 9;

1. Retirez les filtres, reférez-vous à l'image
2. Les filtres à charbon (image 9) se trouvent sur les deux extrémités du moteur. Tournez les filtres à charbon pour les dévisser.
3. Effectuez la procEDURE inverse pour désinstaller les filtres à charbon.

Attention : Les filtres à charbon ne peuvent être lavés ou recyclés. Ceux-ci doivent être replacés toutes les 120 heures d'utilisation.

Remplacement de l'ampoule (ampoule halogène)

Retirez la vitre et le support puis l'ampoule grillée. Rêférez-vous à l'image 10.

Fixez la nouvelle ampoule, replacez la vitre ainsi que le support.

Attention: Avant tout remplacement d'une ampoule, coupe 1'alimentation de l'unité.

Pic 10

GUIDE DE DEPANNAGE :

Problème	Cause possible	Solution
Le ventilateur d'évacuation ne fonctionne pas.	Le cordon d'alimentation de l'unité n'est pas raccordé au secteur.Votre prise de courant ne fonctionne pas.	Raccordez le cordon d'alimentation à une prise de courant.Vérifiez que votre secteur est sous tension.
La puissance d'aspiration est insuffisante.	You'veicz-sectionnédela vitesse incorrecte et/ou l'orifice d'air est obstruée.	Lorsque la hotte aspirante est installée pour la recirculation de l'air, vérifiez l'état des filtres à charbon.Lorsque la hotte aspirante est installée pour l'extraction de l'air, vérifiez l'état du conduit et des orifices.Aéréz al cuisine pour laisser rentrer de l'air frais.
La hotte aspirante s'éteint automatiquement en cours d'utilisation.	Le dispositif de sécurité a été déclenché.	Eteignez l'unité puis mettez-la à nouveau en marche.Lorsque la hauteur d'installation de la hotte est inférieure à celle mentionnée dans le manuel d'utilisation, le moteur s'arrête
		fréquement, ceci peut endommager l'unité.
Les lampes ne s'allument pas.	Les ampôules ont grillé. Les ampôules sont desserrées.	Changez les ampôules. Serrez les ampôules.
Fuites d'huile.	La valve à une voie et la ventilation de l'air ne sont pas fermement isolées. La fuite provient du raccordement de la section en U et du couvercle.	Recollez la valve à une voie. Isolez la section en U à l'aide de savon ou de peinture.
La hotte aspirante vibre en cours d'utilisation.	L'hélice est endommagée. Le boîtier ou le moteur est légèrement abaisse.	Remplacez l'hélice, une hélice endommagée peut causeurs des vibrations. Serrez fermement le moteur ou fixez le boîtier selon le cas.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez notes que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations. (Directive de l'équipement electronique et des déchets électriques).
