ICH8700 - Afzuigkap Ices - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Ices
Model	ICH8700
Categorie	Afzuigkap
Behuizing materiaal	Roestvrij staal en glas
Motortype	Stille elektrische motor
Aantal snelheden	3 (laag, gemiddeld, hoog)
Verlichting	Halogeenlampen
Filtertype	Metalen vetfilter + koolstoffilter (optioneel)
Reiniging metalen filter	Handwas of vaatwasser (max 60°C)
Vervanging koolstoffilter	Elke 120 bedrijfsuren
Voedingsspanning	220-240 V / 50-60 Hz (volgens typeplaatje)
Voeding bedieningspaneel	12 V AC
Installatieafstand boven kookplaat	65-75 cm
Diameter afvoerkanaal	120-150 mm (gebruikelijke schatting)
Kinderbeveiliging	Niet gebruiken door kinderen
Onderhoud	Regelmatig reinigen; uitschakelen voor reiniging
Repareerbaarheid	Neem contact op met een gekwalificeerde technicus of erkende service
Garantie	Zie leveranciersvoorwaarden

Veelgestelde vragen - ICH8700 Ices

Wat is de aanbevolen installatiehoogte voor de afzuigkap ICH8700?

De afzuigkap moet op een afstand van 65 tot 75 cm boven de kookplaat worden geïnstalleerd voor optimale werking.

Hoe maak ik de vetfilters van de afzuigkap schoon?

De metalen filters kunnen gedurende 3 minuten in heet water met een ontvettend reinigingsmiddel (40-50°C) worden geweekt en vervolgens voorzichtig worden geborsteld. Ze zijn ook vaatwasmachinebestendig bij 60°C.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 120 bedrijfsuren worden vervangen. Het kan niet worden gewassen of gerecycled.

Hoe vervang ik een halogeenlamp?

Schakel eerst de stroomtoevoer uit. Verwijder het glas en de steun, en vervolgens de defecte lamp. Plaats een nieuwe halogeenlamp en monteer alles weer.

Wat te doen als de afzuigkap helemaal niet werkt?

Controleer of het netsnoer is aangesloten en of het stopcontact stroom heeft. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde technicus.

De zuigkracht is laag, wat te doen?

Zorg ervoor dat u de juiste snelheid hebt geselecteerd. Controleer of de koolstoffilters (indien geïnstalleerd) niet verzadigd zijn en of het afvoerkanaal niet geblokkeerd is. Ventileer de keuken om frisse lucht binnen te laten.

De afzuigkap schakelt tijdens gebruik vanzelf uit, waarom?

Het veiligheidsmechanisme is geactiveerd. Schakel het apparaat uit en weer in. Controleer of de installatiehoogte voldoet aan de minimale afstand van 65 cm.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, de afzuigkap kan in recirculatiemodus werken met een koolstoffilter. In dat geval wordt de lucht gefilterd en teruggevoerd naar de keuken.

Hoe installeer ik de afzuigkap ICH8700?

De installatie moet door een gekwalificeerde technicus worden uitgevoerd. De afzuigkap wordt aan een muurhaak bevestigd, vervolgens worden het glas, de uitschuifbare buis en de schouw gemonteerd. Raadpleeg het schema in de handleiding.

De afzuigkap trilt tijdens het gebruik, wat te doen?

Controleer of de ventilator niet beschadigd is en of de motor goed is bevestigd. Een oneffen behuizing kan ook trillingen veroorzaken. Draai indien nodig de bevestigingsschroeven vast.

GEBRUIKSAANWIJZING ICH8700 Ices

Laat uw kinderen nicht met de afzuigkap spelen.
Uw afzuigkap is alleen voor huishoudelijk gebruik, de afzuigkap is Niet geschikt voor barbecueen, roosteren en ander commercieel gebruik.
Elke installatie moet worden uitgevoerd door een erkend elektricien of een competen.
persono.
De afzuigkap en de filters要去en regelmatig worden gereinigd om ze in goede staat te houden.
Zorg er vór het reinigen algid voor dat u de afzuigkap heeftuitgeschakeld.
Reinig de afzuigkap volgens de handleiding en zorg ervoor dat de afzuigkap Niet verband.
Gebruik geen vuur bij het drogen van uw afzuigkap.
Als uw afzuigkap een storing vertoont, dan kurz u bellen met de onderhoudsafdeling van de winkel waar u de afzuigkap heeft gekocht.
Zorg voor voldoende ventilatie wanncer de afzuigkap en het gasfornuis werken.
Sluit de uitlaat van de afzuigkap Niet aan op de verwarmde uitlaat van het gasfornuis en andere keukenapparaten.
Lees vór installmente en gebruik alle instructies en zorg ervoor dat de spanning (V) en de frequentie (Hz) die+zijn aangegeven op uw afzuigkap precies hetzelfde zich als de spanning (V) en de frequentie (Hz) in uwuis.
Lees de handleiding vór installment & gebruik om het maximale uit uw afzuigkap te halen en bewaar de handleiding op een veilige plek.
LET OP: Bereikbare onderdelen können heet worden bij gebruik met kookapparaten.
- Er moet worden voldaan aan de reglementen betreffende de lozing van lucht.
Dit apparaat is Niet bedoeld om gebruikt te worden door Personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of een gebruik aan kennis en ervaring, tenzij bij onder toezurecht staan of worden geinstrueerd over het gebruik van her apparaat door een persoon die verantwoordelijk is voor hun veriligheid.
Houd kinderen onder toezicht om ervoor te zorgen dat ze Niet met het apparaat spelen.
Als het netsnoer is beschadigd, dan要去 het verwangen worden door de fabrikant, een onderhoudsmonteur of gewiekwaardig gekwalificeerd persoon om gevaar te voorkomen.

Functies en kenmerken

De afzuiigkap is gemaakt van hoogwaardige materialen met een gastroomlijnd ontwerp, dankzij de/Newste technische en fysieke bouwkundige ideeen, high-end en luxe met elegant gevoel, u kunt kiczenuit allerlei stijlen om uw keuken te perfectioneren.
Uitgerust met een elektromotor die veel vermogen levert en weinig geluid produeert, een centrifugaalventilator met sterke zuiging die weinig geluid produeert en een nicht plakkende vetfilter die eenvoudig te reinigen is.
Met geisoleerde printplaat en lage spanning, 12vAC invoer, de lampen zichn sterker en het gebruik is veel veiligiger.
Het vetfilter is eenvoudig te verwijderen en reinigen, en u hoeft alleenlicht te vegen over de motor en andere onderdelen.
Speciale windtunnelconstructie en special ontwerp voor oliecollector, wat een teveel aan vet in de afvoer voorkomt.

Installatie

1. De afzuigkap要去en aufstand van 65-75cm van de kookplaat worden geplaatst voor het Beste effect. Zie afb. 1.
2. Installee de haak op een geschikte plaats wanner de installmentiehoogte is vastgesteld en houd alles op een lijn. De positie van de beugel voor de binnenkant van het afvoerkanaal, is eveneens de positie van het afvoerkanaal.
3. Installer het verlengstuk van de pijp op de kap enplaats de afzuigkap op de haak. Zie afb. 3.

1. Plaats de glasplaat op de afzuigkap en verplaats de glasplaat in de richting van de leiding, gebruik verwolgens schroeven om het glas vast te zetten, leid het verlengstuk van de pijp ook uit de kamer, terwijl u de hoogte van de binnenkant van het afvoerkanaal aanpast aan de positie van de beugel voor de binnenkant van het afvoerkanaal en vastzet met schroef. Zorg ervoor dat de binnenkant van het afvoerkanaal vrijelijk kan bewegen. Zie aflb. 4.
   5.Installer het afvoerkanaal en pas de hoogte van de binnenkant van het afvoerkanaal aan aan de positie van de beugel voor de binnenkant van het afvoerkanaal en zet die dan vast met een schroef. Zet de behuizing na het aanpassen van de positie vast met veiligheidsschroeven. Zie afb. 5.

Opmerking: Er zitten twee veiligheidsventilatieopengen met een diameter van 6mm op de城县kant van de behuizing.

• Alle installmentenkzaamheden要去en worden uitgevoerd door een erkend elektricien of een competent persoon.
• Sluit het afvoersysteme van de afzuigkap Niet aan op een bestand ventilatiesystem dat gebruikt worden voor andere apparaten, zoals verwarmingspijp, gasijp, heteluchtpijp
• De hoek van de bocht van de ventilatiepijp mag Niet minder dan 120^ 发展格局;

U要去 de pijp horizontal richten, of als alternatief, omhoog richten vanaf het initiele punt en de pijp要去aar een buitenmuur worden geleid.

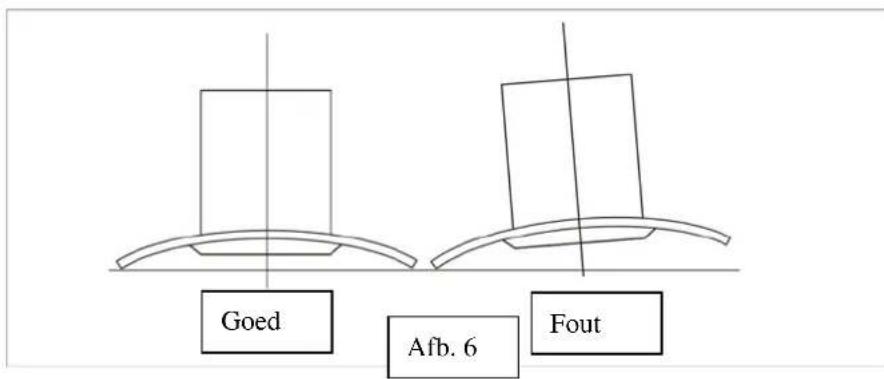

• Zorg er na de installmentie voor dat de afzuigkap waterpas hangt om te voorkomen dat vet ophoopt aan het uiteinde. Zie aflb. 6

Uw afzuigkap gebruiken:

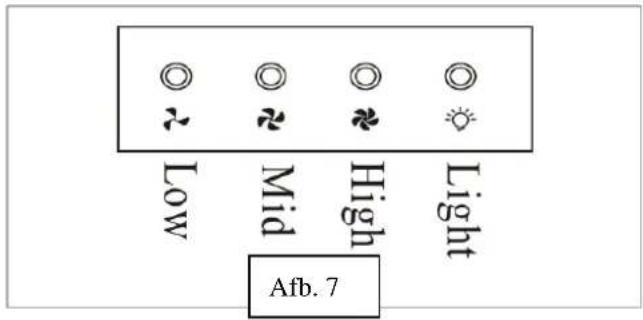

Hoe het bedieningsspaneel te gebruiken, zie afb. 7:

a.Druk op de knop "Low",het binnenste indicatorlampje van de schakelaar gaat branden, de motor draait op lage snelheid. Druk nogmaals op de knop om de motor te stoppen.
b.Druk op de knop "Mid", het binnenste indicatorlampje van de schakelaar gaat branden, de motor draait op gemiddelde snugheid. Druk nogmaals op de knop om de motor te stoppen.
c. Druk op de knop "High", het binnenste indicatorlampje van de schakelaar gaat branden, de motor draait op hoge slelheid. Druk nogmaals op de knop om de motor te stoppen.
d. Druk op de knop "Light", beiden lampjes zullen oplichten. Druk nogmaals op de knop, de

lampjes worden uitgeschakeld.

Reinigen en onderhoud

Vervangen en schoonmaken van de vetfilters

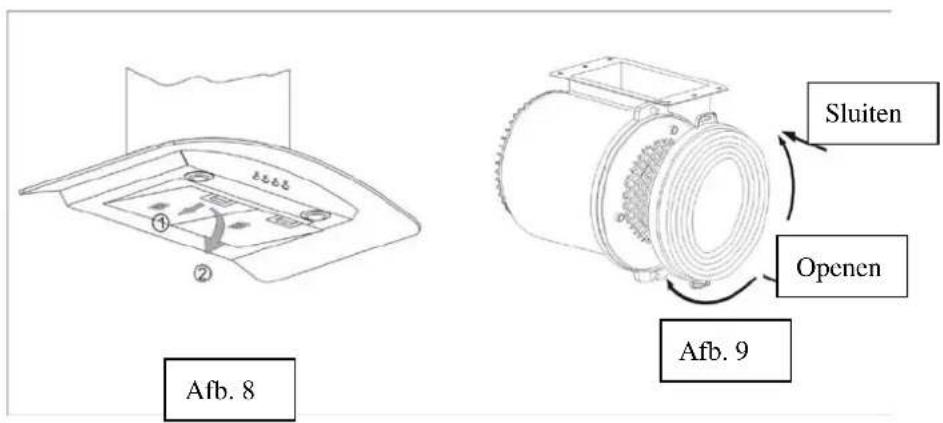

• Verwijder de filters zoals worden aangegeven in afb. 8;
  U kunt het filter schoonmaken zoals hieronder wordt aangegeven:

• Laat ze ongeveer 3 minuten inweken in warm water (40-50 graden) met een vetlosmakend middel en borstel ze dan voorzichtig af met een zachte borstel. Oefen nicht teveel druk uit om te voorkomen dat ze beschadigd raken.

• Het filter kan in een vaatwasser met wasmiddel worden schoongemakt, stel de temperatuur in op onceveer 60 graden.

• Gebruik geen schuurmiddelen,ondat die de afzuigkap zullen beschadigen

• Controller vór schoonmaken op de kapuitgeschakeld is
  Installatie van het koolstofffilter,zie afb.9;

• Verwijder de filters zich afb.8

• De koolstoffilters (afb. 9) bevinden zich aan weerszijden van de motor. Draai de koolstoffilters linksom tot ze los+zijn

Ga in omgekeerde volgorde te werk om het filter te verwijderen

Waarschuwing: Het koolstofffilter kan nicht gereinigd of gerecycled worden. Het koolstofffilter要去 na ongeveer 120 gebruiksuren verrangen worden

De lamp verwangen (halogeenlicht)

Verwijder de beugel en het glas en haal dan het kapotte lampje eruit, zie afb. 10.

Plaats het neue lampje, het glas en de beugel opnieuw.

Let op: Voordat u het lampje wisselt, moet u controlleren of het apparaatuitgeschakeld is.

Afb. 10

PROBLEMEN OPLOSSEN:

Probleem	Mogelijk oorzaak	Oplossing
De afzuigkap werkt nichtmeer.	De voedingskabel van de afzuigkap is Niet aangesloten op het stroomnet.Er staat geen stroom op het netwerk.	Sluit de voedingskapel aan op het stroomnet.Controler of er stroom op het netwerk staat.
Onvoldoende zuigkracht.	Niet de juiste snugheid ingesteld en/of luchtuitlaat geblokkeerd.	Controler als de afzuigkap is ingesteld op hercirclatie, of het koolstofffilter nog werkt.Controler als de afzuigkap is ingesteld op luchtuitlaat of de luchtkanalen en -uitlaten nicht worden geblokkeerd.De keuken要去 voldoende geventileerd,zijn, zodate er voldoende frisse lust is.
Afzuigkap schakelt uittijdens gebruik.	De veiligkeitsschakelaar van het apparaat is geactiveerd.	Schakel de afzuigkap uit en wacht tot het apparaat zich reset Als de kap is geinstalleerd op een hoogte onder de aangegeven hoogte in deze handleiding, dan za de motor regelmatif uitschakelen, wat de afzuigkap kan beschaden.
De lampjes gaan nicht aan.	De lampjes zijn	Vervang de lampjes.
	doorgebrand. De lampjes zitten los.	Draai de lampjes aan.
Olielekkage.	Eenrichtingsklep en ingang luchtventilatie়niet goed afgesloten. Lekkage bij de verbinding van het U-vormige gedeelte en omhulsel.	Dicht het lek bij de eenrichtingsklep af met lijm. Dicht het lek bij het U-vormige gedeelte af met zeep of verf.
Afzuigkap trilt tijdens gebruik.	Ventilator is beschadigd. De behuizing of motor is Niet stevig genoog opgehangen.	Vervang de ventilator, een beschadigde ventilatorveroorzaakt trillingen. Vergrendel de motor stevig en maak de behuizing stevig vast.

Indien u zich in de toekomst van dit toestel waren te ontdoen, let er dan op dat elektrisch afvalmaterialiaal Niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel maar een kringloopwinkel of anderevoorziening voor recycling. Neem contact op met uwplaatselijk autoriteit of winkelier indien umeer informatiewent over recycling. (Richtlijn voor Afval van Elektrische en Elektronische Apparaten, AEEA).
