BEDIENUNGSANLEITUNG ICH8700 Ices

Achten Sie daraufuf, dass ihre Kinder die Dunstabzugshaube nicht benutzen.
Ihr Dunstabzugshaube ist nur für den Hausgebrauch gedacht und nicht geeignet für kommerzielle Zwecke, wie z. B. Grillladen.
Alle Installationsarbeiten müssen von entsprechend ausgebildeten Elektrikern oder Fachkräften durchgeführt werden.
Die Dunstabzugshaube und deren Filtereinheit müssen regelmäßig gereinigt werden, um sicher zu stellen, dass das Gerät einwandfrei Funktioniert.
Vergewissem Sich sich vor der Reinigung, dass die Dunstabzugshaube ausgeschaltet ist.
Reinigen Sie die Dunstabzugshaube nach der Bedienungsanleitung und halten Sie sie in ausreichender Entfernung zu Feuerstellen.
Benutzen Sie kein Feuer zum Trocknen der Dunstabzugshaube.
Bei Funktionstörungen, wenden Sie sich zur Reparatur des Gerätsitte an einen autorisierten Kundendienst.
Bitte halten Sie während der Benutzung der Dunstabzugshaube und des Gasherds den Raum gut durchluftet.
Leiten Sie den Luftaustritt der Dunstabzugshaube nicht durch den gleichen Abzugskanal, der auch für andere Kuchengeräte, wie z. B. einen Gaskocher, benutzt wird.
Vor dem Einbau und der Benutzung, lessen Sie alle Anweisungen und stellen Sie safer, dass die Spannung (V) und Frequenz (Hz) der Dunstabzugshaube der Netzspannung in Ihr Haushalt entsprechen.
Um eine optimale Leistung der Dunstabzugshaube zu gewährleisten,lesen Sieitte die Bedienungsanleitung vor dem Einbau und der Benutzung sorgfaltig durch und bewahren Sie an einem sicheren Ort auf.
ACHTUNG: Alle zuganglichen Teile des Geräts können beim Kochen heiß werden.
- Vorschriften zum Ausleiten der Abzugsluft müssen erfüllt werden.
Das Gerat darf nicht von Kindern oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten bzw. unter Reizarmut leiden, benutzt werden. Personen mit einem Mangel an Erfahrung oder Wissen sollen das Gerat nur unter Aufsicht oder vorherige Einweisung durch eine Person benutzten, die die Verantwortung fur alle Beteiligten übernimmt.
Kinder sollenn so beaufsichtigt werden, das sichergestellt werden kann, dass sie nicht mit dem Gerät offen playen.
Wenn das Netzkabel beschadigt wird, muss es vom Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eventuelle Gefahren zu vermeiden.

Funktionen und Eigenschaften

Die Dunstabzugshaube wurde aus hochwertigen Qualitätsmaterialien und mit einem optimierten Design hergestellt. Sie bietet Ohnen ein Kombination aus High-End-Technik und ästhetischen Luxus für eine perfekte Küche.
Ausgestattet mit einem leistungsstarken und gerauscharmen Luftersystem, erzeugt es ein besonder starke Saugleistung bei geringem Lärn und bietet einen Antihaft-Fettfilter und ist leicht zu reinigen.
Mit dem isolierten 12V-Niederspannungschaltkreis sind die eingebauten Lampen konzentrierter und die Benutzung wesentlich sicher.
Der Fettfilter ist leicht zu entfernen und zu säubern und der Motor andere Innenteile brauchen nur leicht abgewischt werden.
Ein besonderes Windkanal- und Fettauffangdesign verhindern Fettansammlungen im Luftastritt.

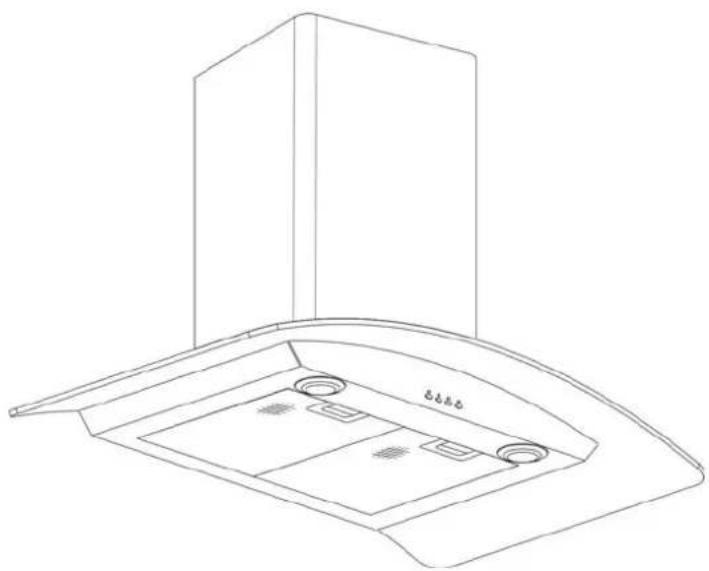

Pic.1

Einbau

1. Montieren Sie die Dunstabzugshaube in einem Abstand von 65 - 75 cm zur Kochfläche, um einen optimalen Wirkungsgrad zu erzielen. Siehe Abbildung 1.

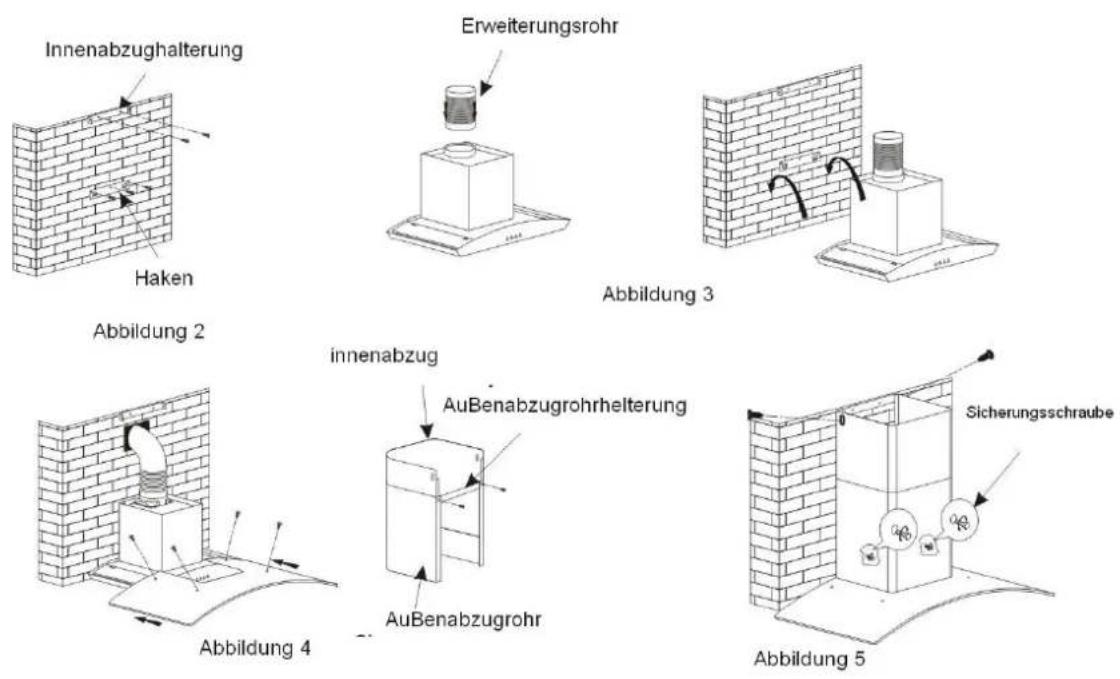

2. Bringen Sie den Haken an einer geeigneten Stelle an, sobald die Einbauhöhe festgelegt ist und halten Sieihn parallel. Der Abzug wird an der festen Position der Abzugsinnenseite angebracht.
3. Befestigen Sie das Erweiterungserhr auf der Dunstabzugshaube und setzen Sie die Dunstabzugshaube auf den Haken. Siehe Abbildung 3.
4. Setzen Sie das Glas in der angezeigten Richtung auf die Dunstabzugshaube und benutzen Sie dann die Schrauben, um das Glas zu befestigen. Führren Sie das Erweiterungsrohr aus dem Raum hereaus und stellen Sie die Höhe des Innabzugs auf die Position der Innabzughalterung. Fixieren Sie die Position durch Schrauben. Achten Sie damit darauf, dass der Innabzug frei gebeugt werden kann. Siehe Abbildung 4.
   5.Setzen Sie das Abzugsrohr ein und passen Sie seine Höhe der Position des Innenabzugs an. Fixieren Sie die Position mit Schrauben. Nach dem Einstellen der Position, fixieren das Gehäuse mit einer Sicherheitsschraube. Siehe Abbildung 5.

Hinweis: Die beiden Sicherheitsabzüge mit einem Durchmesser von 6mm sind auf der Rückseite des Gehäuses positioniert.

Hinweis:

• Alle Installationsarbeiten müssen von entsprechend ausgebildeten Elektrikern oder Fachräften durchgeführt werden.
  Schlieben Sie das Abzugsystem nicht an vorhandene Luftungsanlagen, die fur andere Geräte verwendet werden an, wie z. B. Heizungsanlagen, Gasrohre, HeiBluftanlagen etc.
• Der Winkel des Lüftungsrohrsarf nicht kleiner als 120^ sein. Sie mssen dazu das Rohr direkt horizontal herausziehen oder nach oben vom Ausgangspunkt aus zur einer AuBenwand gefuhrt werden.

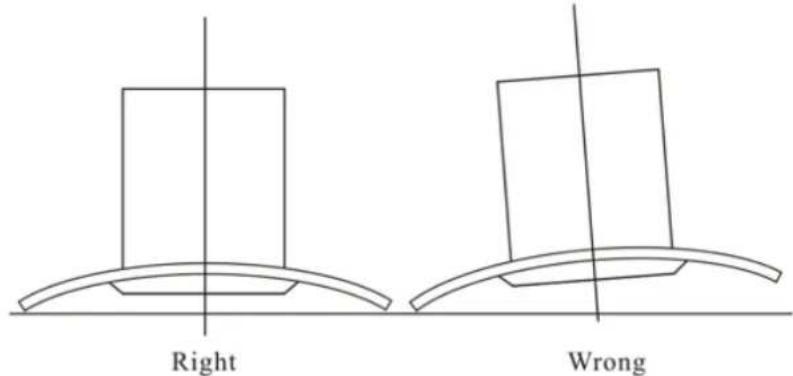

• Nach dem Einbau muss sichergestellt werden, dass die Dunstabzugshaube vollkommen eben ist, um zu vermeiden, dass sich Fett an einem Ende ansammelt. Siehe Abb. 6.

Pic 6

Benutzung der Dunstabzugshaube:

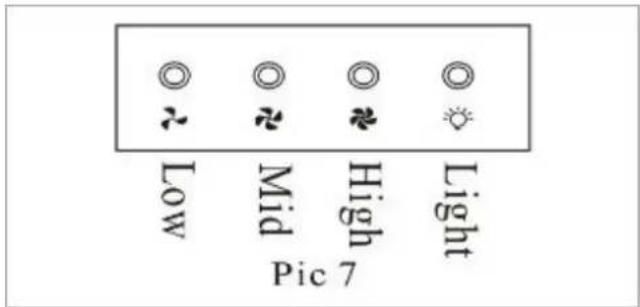

Zur Benutzung des Bedienfelds, siehe Abbildung 7: a) Betätigten Sie die Low-Taste und die innere Kontrollampe geh an. Der Lüfter lauft mit niedriger Drehzahl. Betätigten Sie die Taste erneut, um den Lüfter zu stoppen.

b) Betätigen Sie die Mid-Taste und die innere Kontrollampe gehen an. Der Lüfter lauft mit mittlerer Drehzahl. Betätigen Sie die Taste erneut, um den Lüfter zu stoppen.
c) Betätigen Sie die High-Taste und die innere Kontrollampe gehen an. Der Lüfter lauft mit hoher Drehzahl. Betätigen Sie die Taste erneut, um den Lüfter zu stoppen.
d) Betätigen Sie die Light-Taste und beiden Lampen geben an. Betätigen Sie die Taste erneut, um die Lampen wieder auszuschalten.

Reinigung und Wartung:

Austausch und Reinigung der Fettfilter

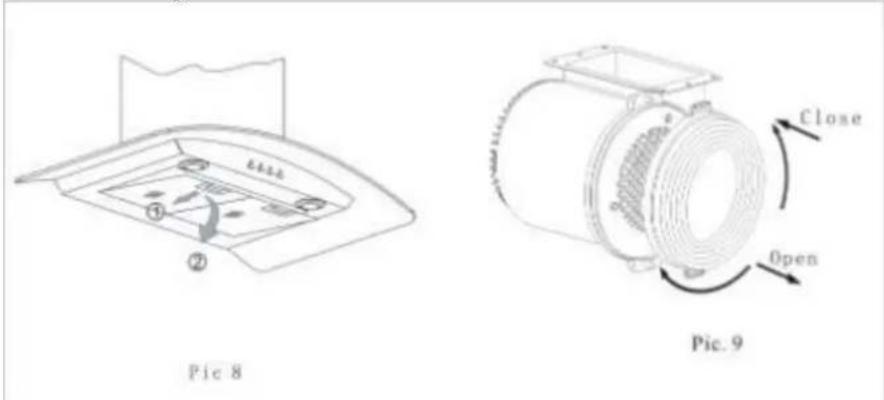

Entfernen Sie die Filter wie in Abb. 8 gezeigt.
Reinigen Sie den Filter auf folgende Weise:

1. Tauchen Sie die Filter für etwa 3 Minuten in heiBes Wasser (40 bis 50 Grad) mit einem fetllosenden Reinigungsmittel und bürsten Sie sie danach vorsichtig mit einer weichen Bürste ab. Vermeiden Sie übermögen Druck, um die Filter nicht zu beschädigen.

2. Es konnen die Filter ebenfls in der Spulmaschine mit Reinigungsmittel reinigen. Stellen Sie die Temperatur auf ca. 60 Grad.

3. Bitte verwenden Sie keine scheuernden Reinigungsmittel, da das Gerät dadurch beschädigt werden kann.

4. Stellen Sie sichere, dass die Haube ausgeschaltet ist, bevor Sie mit der Reinigung beginnen.

5. Einlagen des Kohlefilter. Siehe Abbildung 9.

6. Entfermen Sie die Filter. Siehe Abb. 8

7. Die Kohlefilter (Abb. 9) befinden sich an an den beiden Enden des Lüftermotors. Drehen Sie an den Kohlefiltern, bis sie abgeschraubt sind.

8. Gehen Sie auf umgekehrte Weise vor, um die Kohlefilter einzusetzen.

Achtung: Die Kohlefilter konnen nicht recycliert oder gewaschen werden. Tauschen Sie den Filter nach ungebahr 120 Stunden Nutzung aus.

Austausch der Gluhlampe (Halogen)

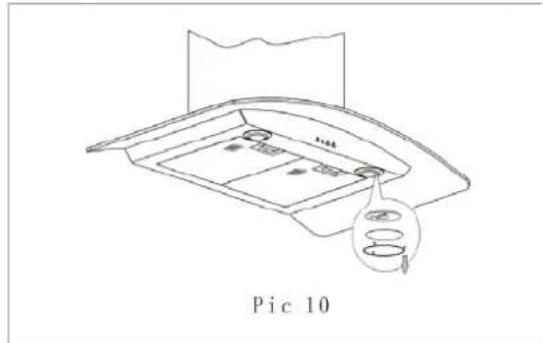

Nehmen Sie die Halterung und Glas hers aus und entfern Sie defekte Gluhlampe. Sihe Abbildung 10.

Setzen Sie eine neue Gluhlampe ein und befestigen Sie das Glas und die Halterung wieder.

Achtung: Vor dem Austauschen der Gluhlampen, vergewissem Sie sich, dass die Stromversorgung unterbrochen wurde.

FEHLERBEHEBUNG:

Problem	Mögliche Ursache	Behebung
Der Sauglüfter Funktioniert nicht mehr.	Die Dunstabzugshaube ist nicht mit dem Stromnetz verbunden. Es ist gibt kein Netzstrom vorhanden.	Verbinden Sie das Stromkabel mit dem Stromnetz. Überprüfen Sie, ob das Stromnetzwerk über elektrischen Strom verfügt.
Unzureichende Saugleistung.	Haben Sie nicht die richtige Geschwindigkeit eingestellt oder den Luftauslass blockiert?	Wenn die Dunstabzugshaube ist auf Umluftbetrieb gestellt wurde, überprüfen Sie, ob der Kohlefilter noch wirksam ist. Wenn die Dunstabzugshaube auf den Absaugbetrieb gestellt ist, überprüfen Sie, ob das Lüftungssystem oder der Luftauslass blockiert sind. Achten Sie darauf, dass die Küche ausreichend beluftet ist, um für genügend Frischluft zu sorgen.
Die Abzughaube schaltet sich während des Betriebs aus.	Der Schutzschalter wurde ausgelöst.	Schalten Sie die Dunstabzugshaube aus und warten Sie, bis das Gerät zurückgesetzt wird. Wenn die Haube unter der vorgegebenen Höhen eingebaut wurde, kann es sein, dass der Schutzschalter ungewöhnlich*häufig ausgelöst wird und das Gerät beschädigt wird.
Die Lampe leuchtet nicht auf.	Die Lampen sind ausgebrannt. Die Lampen wurden nur lose eingesetzt.	Tauschen Sie die Lampen aus. Ziehen Sie die Lampen fest.
Fettaustritt.	Einwegeventil und Luftzutritt nicht dichtverschlossen. Undichte Verbindung des U-Abschnitts und der Abdeckung.	Mit Klebstoff auf dem Einwegventil abdichten. Mit-Seife oder Farbe den U-Abschnitt abdichten.
Die Dunstabzughaube vibriert während des Betriebs.	Die Lüfterflügel sind beschädigt. Das Gehäuse oder der Motor sitzt nicht fest.	Ersetzen Sie den entsprechenden Flügel, da beschädigte Lüfterflügel Vibrationen verursachen. Befestigen Sie den Motor richtig bzw. schrauben Sie das Gehäuse fest.

Sollten Sie irgendwann zu späterer Zeit这点es Produkt entsorgen wollen, beachten Sieitte Folgenden: Elektroschrott sollte nicht mit dem Haushaltsmull entsorgt werden. Bitterecyclen Sie inh, sofern Ihnen entsprechende Moglichkeiten zur Verfugung stehen. Setzen Sie sich mit ihren communalen Behörden oder ihrer Einzelhändler in Verbindung und Fragen Sie diese um Rat bezüglich der Wiederverwertung. (Elektro- und Elektronik

Altgeräte-Richtlinie (WEEE))
