BEDIENUNGSANLEITUNG IWC-660 Ices

Lesen und befolgen Sie alle Sicherheits- und Gebrauchsanleitungen.

Index

□. Wichtige Sicherheitshinweise ....1
II, Technische Daten ....1
III. Übersicht des Geräts......2
IV. Elektrisches Schaltbild.... 2
V. Installation .... 3
VI. Elektrischer Anschluss......3
VII. Gebrauch des Weinkühlschranks......4
VIII. Reinigung und Pflege......4
IX. Störbehebung....5
X. Sicherheit und Hinweise....5
XI. Entsorgung ......6

□. Wichtige Sicherheitshinweise

WARNING

WARNUNG

Befolgen Sie grundlegende Sicherheitsvorkehrungen, um die Gefahr von Feuer, Stromschlägen oder Verletzungen zu vermeiden.

• Lesen Sie alle Anleitungen vor dem Gebrauch des Weinkühlers durch.
• GEFAHR oder WARNUNG: Es besteht Einklemmgefahr für Kinder.
• Verschrottete und stillgelegte Geräte sind gefährlich – auch wenn sie „nur ein paar Tage in der Abstellkammer stehen“.
• Vor der Entsorgung Ihres alten Weinkühlschranks: Entfernen Sie die Tür. Lassen Sie die Regale installiert, damit Kinder nicht so einfach hineinkriechen können.
• Kinder dürfen das Gerät nicht bedienen, nicht damit spielen oder hineinklettern.
• Geräteteile nicht mit brennbaren Flüssigkeiten reinigen. Die Dämpfe stellen eine Brand- oder Explosionsgefahr dar.
• Verwenden Sie in der Nähe dieses oder anderer Geräte kein Benzin oder brennbare Sprays oder Flüssigkeiten. Es besteht Brand- oder Explosionsgefahr.
• Bewahren Sie keine Lebensmittel in dem Weinkühler auf, da diese aufgrund der Temperaturen verderben könnten.
• Dieses Gerät ist nicht geeignet für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, oder ohne Erfahrung und Wissen, es sei denn sie werden von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder über den Gebrauch des Geräts angeleitet.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

. Technische Daten

Modell-Nr. IWC-660
Kapazität 16L
Spannung 230V/50Hz
Strom	1A(25°C/77°F)
Schutzklasse	I
Klimaklasse SN;N
Eingangsleistung 70W
Stromverbrauch (KWh/24h)	0.25(15°C/59°F)
Max. Betriebstemperatur	32°C/90°F
Max. Temperaturunterschied	18°C (57°F)
Einstellbarer TemperaturbereichNettogewicht 9.35 kgs	7-18 °C (44-64°F)
Bruttogewicht 10.40 kgs
Abmessungen Gerät B254 × T510×H365 MM
Abmessungen Verpackung B295 × T555×H415 mm

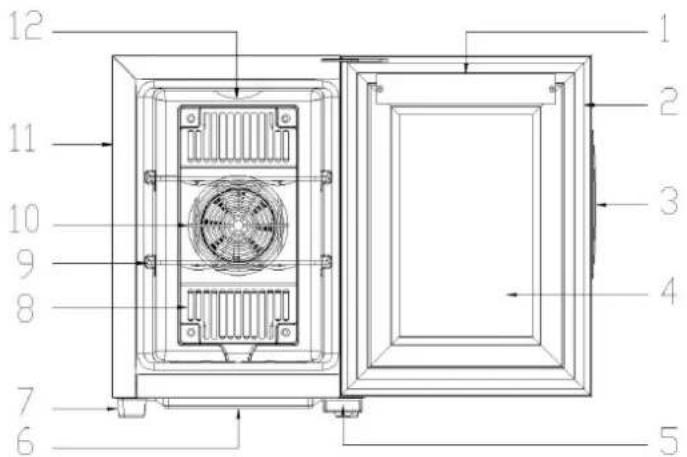

IIIÜbersicht des Geräts

12 11 10 9 8 7 6 1 2 3 4 5

1. PCB BRACKET

2.DOOR SEAL

1. HANDLE

2. GLASS

3. LOWER HINGE COVER

4. WATER TRAY

7.FOOT

1. INTERIOR

2. FAN MASK

3. COLD FAN

4. CABINET

5. LIGHT

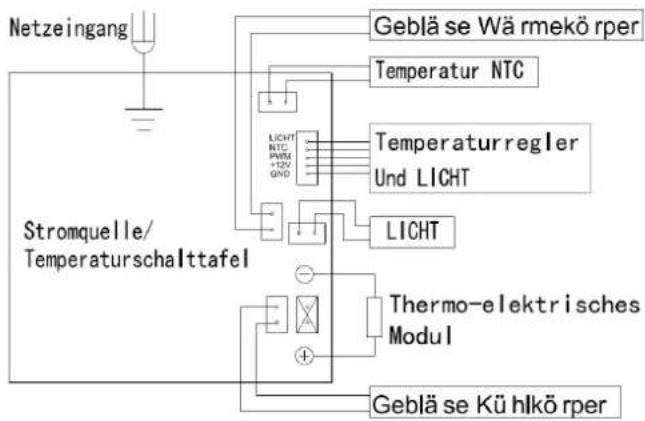

IV. Elektrischer Schaltplan

Netzeingang Stromquelle/ Temperaturschalttafel Geblä se Wärmekörper Temperatur NTC LICHT NTC PWM +12V GND Temperaturregler Und LICHT LICHT Thermo-elektrisches Modul Geblä se Kühlkörper

V. Installation

Vor dem Gebrauch des Weinkühlschranks

• Entfernen Sie die äußere und innere Verpackung.
• Überprüfen Sie den Lieferumfang auf Vollständigkeit:

◆ 2 herausziehbare Regale.
◆ 1 Bedienungsanleitung.

• Lassen Sie das Gerät ungefähr 2 Stunden in aufrechter Position stehen, bevor Sie es an die Stromversorgung anschließen. Dadurch werden mögliche Fehlfunktionen des Kühlsystems vermieden, die aufgrund des Transports entstanden sein können.
• Reinigen Sie die inneren Oberflächen mit lauwarmen Wasser und einem Lappen.
• Stellen Sie das Gerät auf einen Untergrund, der das Gerät einschließlich voller Beladung tragen kann. Verstellen Sie die Füße an der Unterseite des Geräts, um das Gerät waagerecht auszurichten.
• Der Standort muss vor direkter Sonneneinstrahlung und Wärmequellen (Herd, Heizer, Heizkörper, usw.) geschützt sein. Direkte Sonneneinstrahlung kann die Acrylbeschichtung beschädigen, und Wärmequellen können zu einem erhöhten Energieverbrauch führen. Auch extrem hohe Temperaturen können dazu führen, dass das Gerät nicht ordnungsgemäß funktioniert.

- Nicht geeignet für den Gebrauch in Garagen oder Kellern.

- Nur für den Innengebrauch geeignet.

VORSICHT: Gerät von leicht entzündlichen Materialien fernhalten.

VI. Elektrischer Anschluss

Warnung

Es besteht Stromschlaggefahr bei unsachgemäßem Gebrauch des geerdeten Steckers. Lassen Sie ein beschädigtes Netzkabel von einem autorisierten Kundendienst reparieren.

Das Gerät muss aus Gründen der Sicherheit ordnungsgemäß geerdet werden. Das Netzkabel dieses Geräts verfügt über einen zweipoligen Stecker, der in zweipolige Steckdosen passt, um die Gefahr eines Stromschlags zu vermeiden. Der Erdungsleiter darf unter keinen Umständen vom Netzkabel entfernt oder abgetrennt werden.

Der Gebrauch von Verlängerungskabeln wird nicht empfohlen.

Das Gerät benötigt eine herkömmliche, zweipolige 220V-50Hz Steckdose.

Das Kabel sollte hinter dem Kühlschrank gesichert werden, damit es nicht hervorragt oder herunterhängt und mögliche Verletzungen verursacht.

VIIY Gebrauch des Weinkühlschranks

Sie sollten das Gerät an einem Ort aufstellen, an dem Temperaturen im Bereich von 10-26°C (50-80°F) vorherrschen. Falls die Umgebungstemperatur über oder unter diesem Bereich liegt, kann die Leistung des Geräts beeinträchtigt werden. Bei extrem kalten oder heißen Temperaturen kann z.B. die Innentemperatur des Geräts fluktuieren, und die Kühltemperatur von 7-18°C (44-64°F) wird möglicherweise nicht erreicht.

Eine Fluktuation der Innentemperatur hängt auch davon ab, ob die Lampe ein- oder ausgeschaltet ist, und auf welchem der Regale die Weinflaschen aufbewahrt werden.

Einstellung der Temperatur:

Auf dem Bedienfeld befinden sich drei Berührungstasten:

• „A“ und „V“ zum Erhöhen oder Reduzieren der Temperatur in Schritten von 1°C (Kühltemperaturbereich liegt zwischen 7-18°C).
  • „“zum Ein- und Ausschalten der Lampe.

Hinweis:

• Dieses Gerät ist dafür bestimmt, bei Temperaturunterschied von höchstens 18 °C unter Umgebungstemperatur zu kühlen.
• Ist die Umgebungstemperatur 25°C oder niedriger, kann das Gerät den Kühltemperaturbereich von 7-18°C beibehalten.

VIII/Reinigung und Pflege

Reinigung des Weinkühlschranks

• Ziehen Sie den Stecker und nehmen Sie die Weinflaschen aus dem Gerät.
• Reinigen Sie den Innenbereich mit warmen Wasser und einer Natronlösung. Die Lösung sollte aus 2 Teelöffeln Natron und einem Viertel Wasser bestehen.
• Reinigen Sie die Außenseite des Weinkühlschranks mit einem milden Reiniger und warmen Wasser.
• Ziehen Sie den Wasserbehälter zum Reinigen unter dem Gerät hervor.

Transport des Weinkühlschranks

• Nehmen Sie alle Flaschen aus dem Gerät.
• Sichern Sie alle lockeren Teile im Inneren des Geräts mit Klebeband.
• Drehen Sie die Stellfüße ein, um Schäden zu vermeiden.
  ● Sichern Sie die Tür mit Klebeband.
• Während des Transports muss der Weinkühlschrank aufrecht stehen.

IX. Störbehebung

Viele der herkömmlichen Probleme eines Weinkühlschranks können Sie selbst beheben und können sich die Mühe eines Telefonats sparen. Versuchen Sie, mögliche Probleme anhand nachfolgender Tabelle zu beheben, bevor Sie den Kundendienst kontaktieren.

PROBLEM MÖGLICHE URSACHE
Weinkühlschrank funktioniert nicht. Stecker ist nicht an einer Steckdose geeigneter Spannung angeschlossen. Lasttrennschalter wurde ausgelöst oder die Sicherung ist durchgebrannt.
Der Weinkühlschrank ist nicht kühl genug.	Prüfen Sie die Temperatureinstellung.Die Umgebungstemperatur erfordert möglicherweise eine höhere Einstellung.Die Tür wurde zu oft geöffnet.Die Tür ist nicht vollständig geschlossen.Die Türdichtung funktioniert nicht richtig.Der Abstand um das Gerät herum ist nicht ausreichend.
Die Lampe funktioniert nicht. Kontaktieren Sie den Kundendienst.
Vibrationen Prüfen Sie, ob der Weinkühlschrank waagerecht ausgerichtet ist.
Der Weinkühlschrank verursacht Lärm.	Der Weinkühlschrank ist nicht waagerecht ausgerichtet. Prüfen Sie das Gebläse.
Die Tür schließt nicht ordnungsgemäß.	Der Weinkühlschrank ist nicht waagerecht ausgerichtet. Die Tür wurde falsch herum und nicht ordnungsgemäß installiert.Die Dichtung ist mangelhaft.Die Regale sind nicht richtig installiert.
Keine Anzeige im LCD.	Die Hauptschalttafel funktioniert nicht.Problem der Leiterplatte (PCB).Der Netzstecker ist fehlerhaft.
LCD-Anzeige defekt.	Schlechte Qualität des Displays.Temperaturwert außerhalb des Bereichs.
Tasten ohne Funktion.	Schalttafel der Temperatur ist defekt.

X. WARTUNG & WICHTIGE HINWEISE

1, Dieses Gerät ist für den Gebrauch in den Klimazonen „N“ und „SN“ geeignet.
2, Falls Sie nach dem Kauf und der Überprüfung des Geräts feststellen, dass das Netzkabel beschädigt ist, muss dieses vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahrensituationen zu vermeiden.

Es muss ausgewechselt werden. Für weitere Informationen oder Antworten wenden Sie sich bitte an den Kundendienst.

WARNUNG: Gerät an Orten verwenden, die für Kinder unzugänglich sind. Kinder dürfen das Gerät nicht eigenständig verwenden.

Kundendienst und Hilfe

Für Informationen: http://www.ices-electronics.com/

Für Hilfe: http://icessupport.zendesk.com

ICES Hotline:

Deutschland 0900-1520530 (Ortsgebundener Tarif)

Die Niederlande 0900-23553626 (Ortsgebundener Tarif + 1ct p/min)

Belgien 02-6200115 (Ortsgebundener Tarif)

Frankreich 0170480005 (Ortsgebundener Tarif)

Die Hotline erreichen Sie montags bis freitags von 9 bis 18 Uhr.

Falls Ihr Gerät repariert werden muss, wird Sie unsere Hotline an Ihren Einzelhändler vor Ort weiterleiten.

ICES bietet Leistungen und Garantien in Übereinstimmung mit dem Europäischen Gesetz. Im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) sollten Sie also Ihren Einzelhändler kontaktieren.

Beachten Sie: Es ist nicht möglich, Geräte für Reparaturen direkt an ICES zu schicken.

Wichtiger Hinweis: Falls dieses Gerät von einem nicht autorisierten Kundendienst geöffnet oder darauf zugegriffen wird, erlischt die Garantie.

XI. ENTSORGUNG

Beachten Sie bei der Entsorgung des Geräts folgendes:

Elektrische Altgeräte dürfen nicht über den normalen

Haushaltsmüll entsorgt werden. Recyceln Sie das Gerät, sofern möglich. Informationen zum Recycling erhalten Sie auf Ihrer

Behörde oder von Ihrem Einzelhändler. (Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte)
