MODE D'EMPLOI IWC-660 Ices

Manuel d'instruction

Merci de lire attentivement et de suivre toutes les consignes de sécurité et de

fonctionnement.

Index

. Importantes consignes de sécurité ....1
II, Données techniques .....1
III. Structure illustrée......2
IV. Schéma électrique .... 2
V. Consignes d'installation .... 3
VI. Connexion électrique ....3
VII. Faire fonctionner votre réfrigérateur à vin......4
VIII. Entretien et réparation....4
IX. Elimination des problèmes....5
X. Sécurité et remarque....5
XI. Mise au rebut ....6

□. Consignes de sécurité importantes

WARNING

Pour réduire les risqué d'incendie, d'électrocution ou les blessures lorsque vous utilisez votre appareil, suivez ces précautions de base;

• Lisez toutes les instructions avant d'utiliser votre réfrigérateur à vin.
• DANGER ou AVERTISSEMENT : risque d'enfermer un enfant.
• Les appareils mis à la poubelle ou abandonnés sont dangereux ...même s'ils ont “juste passé quelques jours dans le garage.”
• Avant de jeter votre ancien réfrigérateur à vin : retirez la porte. Laissez les étagères en position afin que les enfants ne puissent pas facilement y entrer.
• Ne laissez jamais des enfants faire fonctionner, jouer ou ramper dans l'appareil.
• Ne nettoyez jamais des éléments de l'appareil avec des liquides inflammables. Les émanations peuvent provoquer un risque d'incendie ou d'explosion.
• Ne stockez pas ou n'utilisez pas d'essence ou tout autre liquide ou gaz inflammable dans le périmètre de cet appareil ou d'aucun autre. Les émanations peuvent provoquer un risque d'incendie ou d'explosion.
• Ne stockez pas de nourriture dans le réfrigérateur à vin, car la température intérieure pourrait ne pas être suffisamment froide pour empêcher celle-ci de se détériorer.
• Cet appareil n'a pas été conçu pour une utilisation par des personnes (y compris des enfants) à capacités mentales ou sensibilité corporelle réduites ou manquant d'expérience ou de connaissance, à moins qu'une surveillance ou des consignes de la part d'une personne responsable de leur sécurité ne leur soit apportés.
• Les enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

. Données Techniques

Modèle numéro IWC-660
Capacité	16L
Voltage	230V/50Hz
Tension	1A(25°C/77°F)
Classe de protection	I
Classe climatique	SN;N
Puissance en entrée	70W
Consommation énergétique (KWh/24h)	0.25(15°C/59°F)
Température max de fonctionnement	32°C/90°F
Différence de température max	18°C (57°F)
Plage de contrôle de température	7-18 °C (44-64° F)
Poids net 9.35 kgs
Poids brut 10.40 kgs
Dimensions L254×P510×H365 MM
Emballage L295×P555×H415 mm

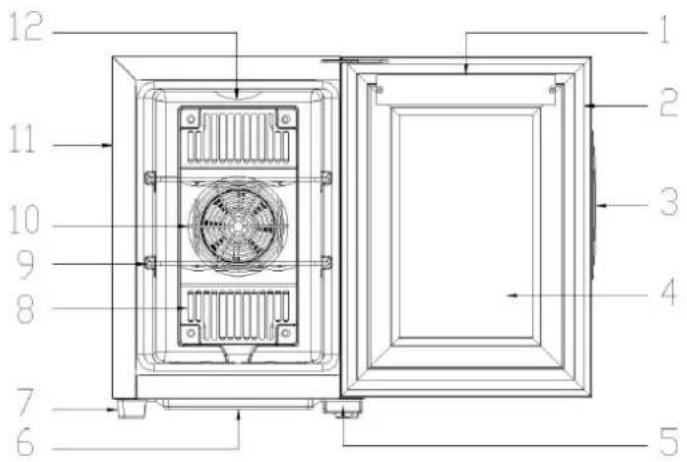

III IS structure illustrée

12 11 10 9 8 7 6 1 2 3 4 5

1. PCB BRACKET

2.DOOR SEAL

1. HANDLE

2. GLASS

3. LOWER HINGE COVER

4. WATER TRAY

7.FOOT

1. INTERIOR

2. FAN MASK

3. COLD FAN

4. CABINET

5. LIGHT

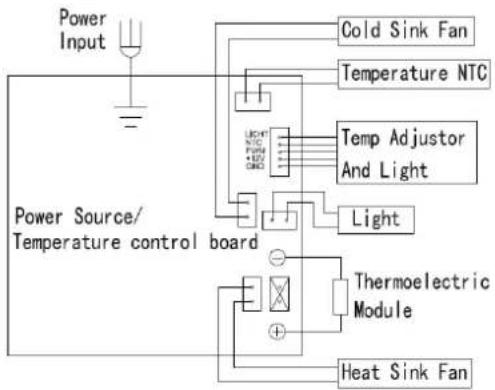

IV. Schéma Electrique

V. Consignes d'installation

Avant d'utiliser votre réfrigérateur à vin

- Retirez les emballages extérieurs et intérieurs

- Vérifiez que les éléments suivants sont fournis :

◆ 3 étagères coulissantes.

◆ 1 manuel d'instruction.

- Avant de connecter l'appareil à une source électrique, laissez-le en position debout pendant approximativement 2 heures. Ceci réduira les risques de dysfonctionnement du système de refroidissement dus à la manutention durant le transport.

- Nettoyez les surfaces intérieures avec de l'eau tiède à l'aide d'un chiffon doux.

- Placez l'appareil sur un sol capable de supporter son poids une fois plein. Pour mettre à niveau l'appareil, ajuster les pieds avant au bas de l'appareil.

- Procéder à l'installation loin des rayons du soleil et de toute source de chaleur (four, radiateur, radiateur, etc.) La lumière directe du soleil peut affecter le revêtement acrylique et des sources de chaleur peuvent augmenter la consommation électrique. Les températures ambiantes extrêmement chaudes ou froides peuvent également faire de ne pas fonctionner correctement les appareils.

• N'a pas été conçu pour une installation dans un garage ou une cave.

• L'appareil est conçu uniquement pour une utilisation en intérieur.

Attention : Merci de garder l'appareil éloigné de substance pouvant provoquer un départ de feu.

VI. Connexion électrique

Avertissement

Une utilisation incorrect de la prise de terre peut engendrer un risqué d'électrocution. Si le cordon électrique est endommagé, faites-le remplacer par un centre d'entretien produit autorisé.

Cet appareil devrait être correctement raccordé à la terre pour votre sécurité. Le cordon électrique de cet appareil est équipé avec une prise à 2 broches qui correspond à la prise 2 fiches murale afin de minimiser les risques d'électrocution. En aucun cas, vous ne devez couper ou retirer le fil de terre du cordon électrique fourni.

L'utilisation d'une extension de cordon n'est pas recommandée.

Cet appareil nécessite prise électrique standard 2 broches de 220V-50HZ.

Le cordon devrait être attaché derrière le réfrigérateur à vin et ne pas être laisser exposé ou pendant pour

éviter les blessures accidentelles.

VIIYFaire fonctionner votre réfrigérateur à vin

Il est recommandé d'installer le réfrigérateur à vin dans un endroit où la température ambiante est comprise entre 10-26 °C (50-80°F). Si la température ambiante est supérieure ou inférieure à la température recommandée, les performances de l'appareil peuvent en être affectés. Par exemple, des conditions extrêmement froides ou chaudes peuvent entraîner des fluctuations de la température intérieure. La fourchette entre 7 et 18 °C (44-64°F) peut ne pas être atteinte.

La température peut varier en fonction du fait que la lampe intérieure est allumée ou non ou en fonction du fait que les bouteilles sont situées en section haute, moyenne ou basse.

Comment régler la température :

Il y a 3 boutons à pression sur le panneau de control :

• “A” et “V” augmente ou baisse la température réglée de 1°C (la fourchette de temp est de 7 à 18°C).
• Le bouton “ allume et éteint la lumière intérieure.

Note :

• Ce produit est conçu pour un refroidissement de 18 °C en dessous de la température ambiante.
• Lorsque la température ambiante avoisine les 25°C ou moins, l'appareil peut maintenir une fourchette de température entre 7 et 18°C.

VIIIY EhIretien et réparation

Nettoyage de votre réfrigérateur à vin

• Débranchez le réfrigérateur à vin et retirer les bouteilles.
• Lavez l'intérieur avec une solution d'eau tiède et de bicarbonate de soude. La solution doit être environ 2 cuillères à soupe de bicarbonate de soude par litre d'eau.
  L'extérieur du réfrigérateur à vin doit être nettoyé avec un détergent doux et de l'eau chaude.
• Sortez le récipient à liquide en bas et lavez-le.

Déplacement de votre réfrigérateur à vin

● Retirez toutes les bouteilles.
- Attachez fermement avec du scotch tous les éléments mobiles à l'intérieur de votre réfrigérateur à vin.
- Relevez les pieds de nivellement jusqu'à la base pour éviter les dommages.
- Scotchez la porte.

- Assurez-vous que le réfrigérateur à vin reste en position verticale durant le transport.

IX. Elimination des Problèmes

Vous pouvez facilement résoudre de nombreux problèmes courant de votre réfrigérateur à vin, et économiser ainsi le cout d'un possible appel au réparateur. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant de téléphone au service de réparation.

PROBLEME CAUSE POSSIBLE
Le réfrigérateur à vin ne fonctionne pas.	Ne pas brancher sur une tension différente. Le disjoncteur s'est déclenché ou un fusible a grillé.
Le réfrigérateur à vin n'est pas assez froid.	Vérifiez les réglages de contrôle de la température.L'environnement extérieur peut nécessiter un réglage supérieur.La porte est ouverte trop souvent.La porte n'est pas complètement fermée.Le joint de la porte n'est pas étanche.Le réfrigérateur à vin n'est pas correctement nettoyé.
La lumière ne fonctionne pas. Vérifiez avec le centre de réparation.
Il y a des vibrations. Assurez-vous que le réfrigérateur à vin est à niveau.
Le réfrigérateur à vin semble faire trop de bruit	The réfrigérateur à vin n'est pas à niveau.Vérifiez le ventilateur.
La porte ne ferme pas correctement.	Le réfrigérateur à vin n'est pas à niveau.Les portes sont inverses et mal installées.Le joint est faible.Les étagères ne sont pas en position.
L'écran LED n'affiche rien.	Le panneau de contrôle principal ne fonctionne pas.Problème de PCB.Il y a un problème avec la prise.
Erreur d'affichage de l'écran LED.	Faible qualité d'affichage.Le point de température est hors de la plage affichable.
Les boutons ne fonctionnent pas.	Le panneau de contrôle de température est défectueux.

X. REVISION & AVIS IMPORTANT

1, Cette machine est conçue pour être utilisée uniquement sous des climats de classe “N” et “SN”.

2, Dès réception et inspection de l'appareil, si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant ou son agent de réparation ou une personne autant qualifiée afin d'éviter un risque.

Il doit être remplacé. Pour toute information supplémentaire ou question, merci de contacter le centre de maintenance.

AVERTISSEMENT : merci de ne pas utiliser l'appareil lorsque les enfants peuvent toucher celui-ci ou laisser les enfants l'utiliser seuls.

Service et support

Pour plus d'informations : http://www.ices-electronics.com/

Pour de l'aide : http://icessupport.zendesk.com

Service d'assistance ICES:

Allemagne 0900-1520530 (appel local)

Pays-bas 0900-23553626 (Prix d'un appel local + 1ct P/min)

Belgique 02-6200115 (appel local)

Le service d'assistance est joignable du lundi au vendredi entre 9 heures et 18 heures.

Au cas où votre appareil aurait besoin de réparation, notre service d'assistance pour redirigera vers votre revendeur le plus proche.

ICES propose un service et une garantie conformément aux lois européenne, ce qui signifie qu'en besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter votre revendeur le plus proche.

À prendre en considération: Il n'est pas possible de renvoyer l'appareil pour réparation directement à ICES.

Note importante : Si l'unité est ouverte ou modifiée de quelque manière par un centre de service non agréé, cela mettra fin à la garantie.

XI. MISE AU REBUS

Si, à tout moment à l'avenir, vous souhaiteriez vous débarrassez de ce produit, merci de prendre note que : Les déchets des produits électriques ne doivent pas être jetés avec les ordures ménagères.

Merci de recycler là où des installations existent. Vérifiez auprès de vos autorités locales ou de votre revendeur pour des conseils sur le recyclage. (Directive Déchets d'Equipements Electriques et Electroniques)
