| Type de produit | Poêle mobile à combustible liquide (chauffage d'appoint) |
| Marque | Qlima |
| Modèle | SRE3230TC |
| Combustible recommandé | Qlima Premium Quality Fuels (conforme arrêtés 18/07/2002 et 25/06/2010) |
| Puissance nominale moyenne | 2040 W (170 g/h) |
| Puissance calorifique maximale | 3000 W (250 g/h) |
| Puissance calorifique minimale | 1080 W (90 g/h) |
| Volume de pièce recommandé | 48 à 120 m³ |
| Consommation de combustible | 0,113 à 0,313 L/h |
| Autonomie du réservoir | 16 à 44 heures |
| Capacité du réservoir amovible | 5 litres |
| Poids | 8,1 kg |
| Dimensions (L × P × H) | 371 × 294 × 429 mm |
| Alimentation électrique | 230 V ~ 50 Hz |
| Consommation électrique (allumage) | 335 W |
| Consommation électrique (continu) | 78 - 123 W |
| Niveau sonore | 28 - 35 dB |
| Plage de température réglable | 12 °C à 26 °C |
| Sécurité enfants | Oui (verrouillage par touche CHILD LOCK) |
| Fonction minuterie | Oui (programmation jusqu'à 24 h) |
| Fonction économique | Mode SAVE (arrêt si température dépasse de 3 °C la consigne) |
| Arrêt automatique de sécurité | Après 36 heures de fonctionnement continu |
| Systèmes de sécurité | Antichoc (E01), détection combustion incomplète (E13), protection surchauffe (E07, Filter) |
| Entretien | Nettoyage du filtre à combustible et du filtre du ventilateur |
| Accessoires inclus | Pompe à main, bouchon de transport |
| Garantie | 4 ans (hors consommables) |
FOIRE AUX QUESTIONS - SRE3230TC QLIMA
Questions des utilisateurs sur SRE3230TC QLIMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle au format PDF gratuitement ! Retrouvez votre notice SRE3230TC - QLIMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SRE3230TC de la marque QLIMA.
MODE D'EMPLOI SRE3230TC QLIMA

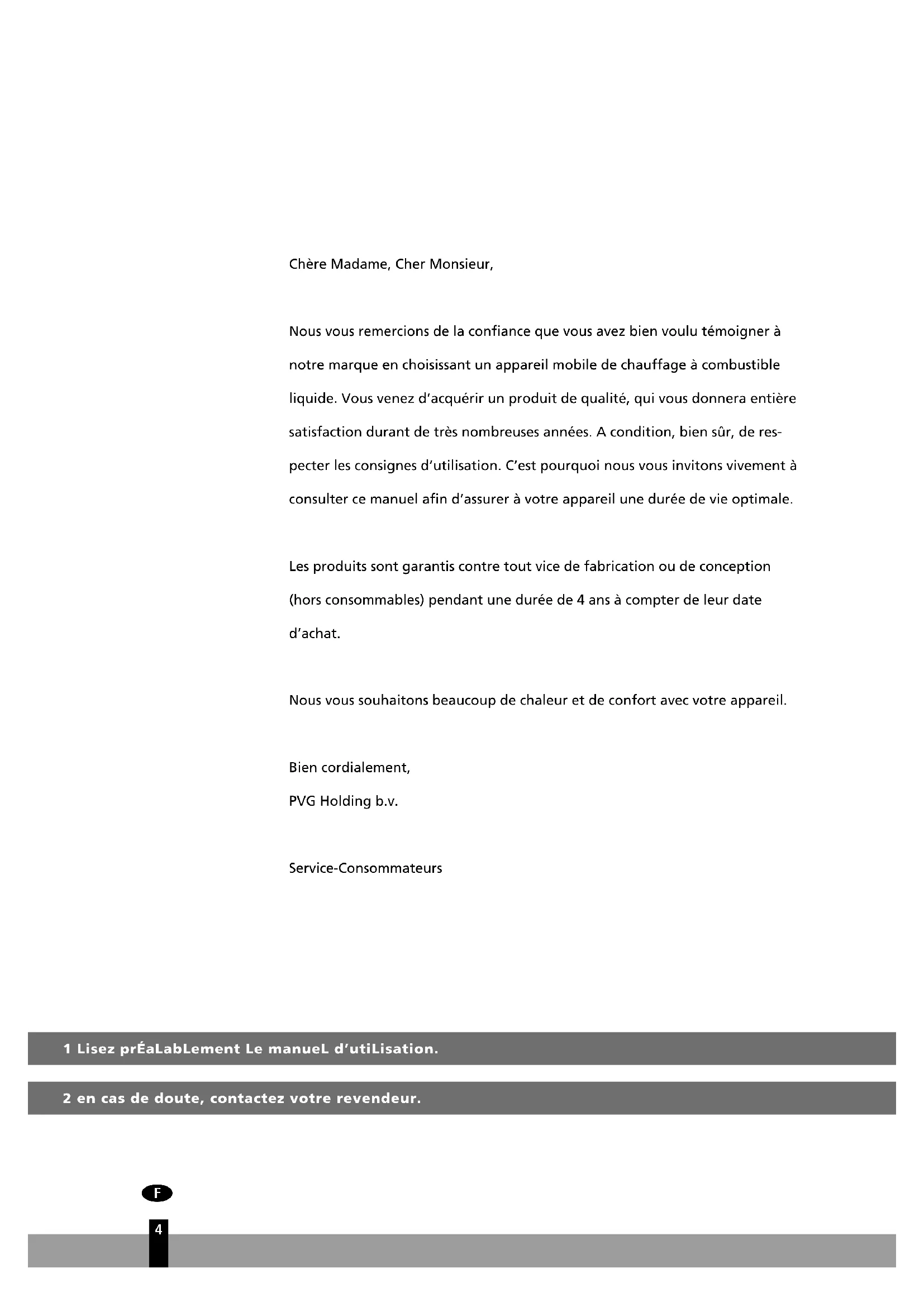

Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 4 ans à compter de leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre appareil.
Bien cordialement,
PVG Holding b.v.
Service-Consommateurs
1 Lisez prÉaLabLement Le manueL d'utiLisation.
2 en cas de doute, contactez votre revendeur.
L'utiLisation dans Les Grandes LiGnes
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION (page 7 et suivantes) reprend chaque étape en détail.

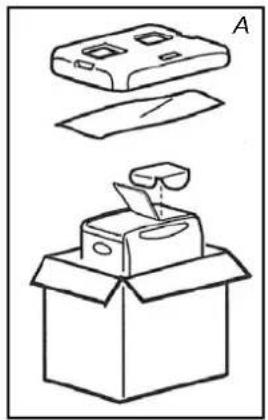

1 Retirez les différents emballages (voir le chapitre A, fig. A).
2 Remplissez le réservoir amovible ④ (voir le chapitre B, fig. C-F).
3 Branchez la fiche dans la prise de courant.
4 Allumez l'appareil à l'aide de la touche ON / OFF 21 (voir le chapitre D).
5 Modifiez si nécessaire la température à votre convenance à l'aide des touches de réglage 20 (voir le chapitre E).
6 Pour éteindre l'appareil, appuyez sur la touche ON / OFF 21.
⚠️ Le remplissage du réservoir doit se faire (sécurité contre l'incendie):
- soit appareil à l'arrêt,
- soit dans un autre local que celui où est installé le chauffage,
- Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B).
- Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
- Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
- Si vous chauffez au aux Qlima Premium Quality Fuels vous êtes assurés d'avoir un combustible de bonne qualité.
- Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
- Si vous changez de marque et/ou de type de combustible, vous devez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.
ÉLÉMENTS IMPORTANTS
① Affichage
② Touches de fonctionnement
③ Couvercle du compartiment réservoir
④ Réservoir à combustible
⑤ Bouchon en métal
6 Filtre combustible
⑦ Réservoir fixe
⑧ Fenêtre témoin de flamme
⑨ Conduit d'aération d'air chaud
10 Adducteur d'air
11 Sécurité
⑫ Filtre de ventilateur
13 Prise de fil électrique
14 Fil électrique
15 Touche sécurité enfants
16 Témoin de jauge du combustible (rouge)
⑰ Témoin du minuteur vert
18 Bouton du minuteur
19 Bouton mode
20 Bouton de réglage de la température/ de l'heure
21 Bouton ON / OFF (voyant rouge en fonctionnement)
22 Touche ECONOMIQUE
ce Que vous devez savoir au prÉaLabLe:
Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage.
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l'appareil en toute sécurité.
Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.
Particulièrement pour France : Notre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010) comme Qlima Premium Quality Fuels. L'usage de tout autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de ventes. Le chauffage mobile à combustible liquide est un appareil de chauffage d'appoint à fonctionnement intermittent.
Note spéciale pour le Royaume Uni : N'utilisez que du pétrole de classe C1 ou équivalent, en conformité avec la norme 'BS2869- Part 2'.
Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:
INTERDICTION
- d'utiliser le chauffage mobile à combustible liquide dans les caravanes, les bateaux et les cabines de véhicules;
- d'utiliser le chauffage mobile à combustible liquide dans les pièces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de 1500 mètres;
- de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage. L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impérative de se renseigner auparavant.
Votre appareil mobile de chauffage est conçu pour être utilisé avec un combustible de haute qualité, pur et sans eau comme Qlima Premium Quality Fuels. Seuls ces combustibles vous assurent une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:
▶ un risque accru de pannes
▶ une combustion imparfaite
▶ une réduction de la durée de vie de l'appareil
▶ un dégagement de fumée et/ou de mauvaise odeur
▶ un dépôt sur la grille ou le manteau
Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.
Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l'appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil.
La garantie ne couvre pas les dommages et/ou pannes de l'appareil mobile de chauffage causés par l'utilisation d'un combustible autre que celui qui est recommandé.
Pour connaître le combustible le mieux adapté, consultez votre revendeur.
manueL d'utiLisation
A INSTALLATION DE L'APPAREIL
1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous devez disposer:
pompe à main
▶ du présent manuel d'utilisation
▶ d'un bouchon de transport
Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.
2 Ouvrez le couvercle du réservoir amovible ③ puis retirez la cale de carton.
3 Remplissez le réservoir amovible comme indiqué au chapitre B.
4 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.
5 Utiliser la sécurité horizontale ⑪ pour empêcher l'obstruction du ventilateur par des rideaux (par exemple fig. B).
6 Branchez la fiche 13 dans la prise de courant (230 volts CA - 50 Hz) et réglez l'heure à l'aide des touches de réglage 20 (voir le chapitre C).
7 Votre appareil est maintenant prêt à l'emploi.
B REMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:
1 Assurez-vous que l'appareil est éteint.
2 Soulevez le couvercle, dégagez le réservoir amovible et retirez-le de l'appareil (fig. C). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir.
3 Enlever (dévisser) le bouchon métallique. Facile à ouvrir en tenant le côté extérieur (fig. D).
4 Prenez la pompe à main (voir manuel d'utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. E). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
5 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. F). Si celle-ci est pleine, désamorcez la pompe. Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate).
6 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement renversé. Être sûr de ne pas avoir de fuite en tenant le réservoir à l'envers.
7 Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture du réservoir rechargé en dehors de toute source de chaleur ou de feux nus. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.
- Ne pas déplacer ni secouer l'appareil de chauffage après avoir remis le réservoir à sa place.
- Lors du remplissage du réservoir, attention de ne pas endommager le bouchon. Une déformation du bouchon risque d'entraîner des fuites de combustible.
8 Rallumerl'appareil.
Réglez l'heure quand vous utilisez le chauffage comme horloge ou quand vous utilisez le minuteur. Il est possible de régler l'heure même quand l'appareil de chauffage est en marche.

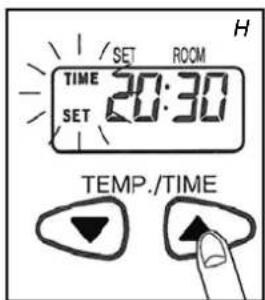

1 Pressez le bouton mode 19 pour le réglage de l'heure. Le témoin du réglage de l'heure (time set) et l'affichage de l'horloge clignotent (fig. G).
2 Pressez les boutons (▼) ou (▲20 pour régler l'heure. L'heure affiche les nombres 0:00 à 23:59. Pressez le bouton (▲) pour avancer et pressez le bouton (▼) pour reculer. Chaque fois que vous pressez un de ces 2 boutons, l'heure change d'une minute. Si vous pressez continuellement, l'affichage de l'heure change de 10 min en 10 min (fig. H).
3 Pressez le bouton mode 19 pour activer le minuteur (cf. chapitre F).
4 Pressez le bouton mode 19 pour l'affichage de l'heure (fig. I).
En cas de coupure de courant ou si la prise est débranchée, vous devez procéder de nouveau au réglage.
D MISE EN ROUTE DE L'APPAREIL
Au début, un appareil à pétrole neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire.
Allumez toujours l'appareil en vous servant de la touche ON / OFF 21. N'utilisez jamais d'allumettes ou de briquet.
1 Presser la touche ON / OF ^21 . Le témoin de mise en marche s'allume: la température demandée et la température de la pièce s'affichent (fig. J). La température de la pièce est affichée dès 1°C. Quand il fait moins de 0°C, Lo est affiché. La mise en marche prend environ 45 secondes.
2 Vérifierlaflamme: Vérifier de temps en temps les conditions de chauffage par la fenêtre témoin de flamme.
- Les flammes sont bleues
- La grille du brûleur peut devenir rouge
Combustion anormale:
- La flamme est jaune et bleue. Eteindre l'appareil et contacter votre revendeur.
Cet appareil de chauffage ne peut pas fonctionner de façon permanente plus de 36 heures. Il s'arrête automatiquement quand les 36 heures seront passés même si le réservoir a été rempli durant cette période.
E REGLAGE DE LA TEMPERATURE DE vOTRE CHOIX

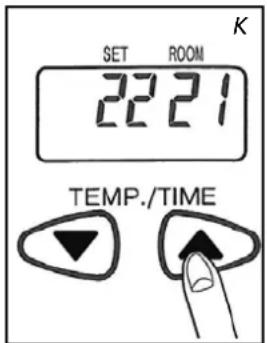

Vous pouvez modifier la température désirée lorsque l'appareil est allumé en vous servant des touches de réglage 20. Pour augmenter la température, appuyez sur la touche ▲. Pour diminuer la température, appuyez sur la touche ▼. Chaque fois que vous pressez le bouton du réglage, la température change de 1°C. Vous pouvez régler la température sur 12°C minimum et 26°C maximum.
- Quand l'appareil de chauffage est utilisé dans une petite pièce, dans une pièce bien isolée ou quand la température extérieure est relativement élevée, la température de la pièce risque d'être plus élevée que la température demandée. Dans ce cas, éteindre le chauffage.
- La température indiquée est la température prise par la sonde située au dos de l'appareil. Il est possible que cette température ne soit pas la même que celle indiquée sur un thermomètre.
Le TIMER permet d'allumer automatiquement l'appareil à une heure désirée. Au préalable, vous devez avoir programmé l'heure actuelle (voir chapitre C). L'appareil doit être éteint.
Procédez comme suit:
1 Vérifiez que l'heure est bien réglée (voir chapitre C).

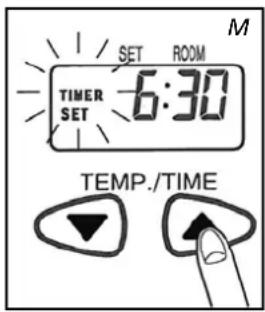

2 Pressez le bouton mode 20. L'affichage Timer set clignote, l'heure s'allume (fig. L).
3 Pressez les boutons de réglage (▼) ou (▲) pour régler l'heure désirée de mise en marche du chauffage. Presser (▲) pour avancer le minuteur et pressez (▼) pour reculer. Chaque fois que vous pressez un de ces 2 boutons, l'heure change d'une minute. Si vous pressez continuellement, l'affichage de l'heure change de 10 min en 10 min. (fig. M).
4 Presser la touche ON / OFF 21 pour allumer le poêle (le témoin luminaux s'allume). Inutile de presser ce bouton quand le chauffage est en marche.
5 Presser le bouton de minuteur 18. Le témoin lumineux de la touche ON / OFF 21 s'éteint. Le témoin du minuteur s'allume et le minuteur est réglé.
Attention de ne pas presser à nouveau le bouton ON / OFF 21 après avoir réglé le minuteur, sinon le minuteur se remet à zéro.
6 Le chauffage se met en marche à l'heure choisie.
- Pour annuler le minuteur, presser la touche ON / OFF 21 (l'indicateur du minuteur s'éteint).
- En cas d'une coupure de courant, régler l'horloge et le minuteur à nouveau
- En cas de tremblement de terre ou chocs, le code E01 apparaît sur l'afficheur. Résoudre le problème et répéter l'opération de l'étape 4 pour régler la minuterie.
G EXTINCTION DE L'APPAREIL
1 Appuyez sur la touche ON / OFF. La lumière rouge clignote environ 8 secondes et l'appareil s'arrête. Toujours s'assurer que la flamme s'éteint.
Le ventilateur continue de fonctionner durant environ 3 minutes après l'extinction de l'appareil pour refroidir l'intérieur de l'appareil. Si vous débranchez avant ce délai des phénomènes incontrôlables risquent de se produire (dégagement de fumées, d'odeur, etc.).
H EN CAS DE PROBLÈME
Les symptômes cités ci-dessous ne sont pas des fonctionnements défectueux ou anormaux. Veuillez vérifier la liste.
| Symptômes Causes | ||
| Lors de la mise en marche | Mise en marche difficile | Il faut environ 45 secondes pour la mise en marche. Attendre, après avoir rempli le réservoir, que le combustible atteigne le réservoir fixe. Répétez la mise en marche 2 à 3 fois. |
| Grésillement C'est le bruit d'un arc électrique | ||
| Fumée blanche | Peut se produire en cas de mauvaise diffusion du combustible autour du brûleur. | |
| Lors du fontionnement ou à l'arrêt | Fumée et odeur désagréable, lors de la première utilisation | C'est la peinture de protection qui chauffe. Cela s'arrêtera rapidement. Aérez la pièce. |
| La température de la pièce ne s'élève pas, alors que la température demandée est plus haute | Votre pièce est trop grande. | |
| La flamme a des éclats rouges | Air ambiant très humide ou salé ou contenant beaucoup d'impuretés. | |
| La température de la pièce ne baisse pas alors que la température est réglée plus bas | Le chauffage est utilisé dans une pièce petite, isolée ou la température extérieure est relativement élevée. Eteindre l'appareil de chauffage. | |
| La température de la pièce indiquée n'est pas la même que celle indiquée sur un thermomètre | C'est parce que la température de la pièce affichée est la température celle pris au dos de l'appareil. | |
| Petits claquements pendant le fonctionnement ou juste après avoir éteint | C'est le bruit du métal que se dilate. | |
| Bruit 8 secondes après avoir éteint | Bruit tic-tac : peut se produire lorsque l'appareil refroidit. | |
LE ROLE DE L'AFFICHEUR NUMERIQUE
L'afficheur numérique ① sert non seulement à afficher l'heure et la température (consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passe:
| Code Information Action | ||
| Time---- | L'appareil s'arrête de fonctionner automatiquement à cause d'une coupure de courant ou d'un mauvais branchement | Rétablir le courant ou vérifier le branchement. Appuyez sur le bouton ON / OFF 21. |
| E01 | Un tremblement de terre (magnitude 5 ou plus), vibrations très fortes ou un choc ont causé l'arrêt automatique de l'appareil de chauffage. (Le système antichoc a fonctionné). | S'assurer qu'il n'y a pas de produits inflammables autour de l'appareil, qu'il n'a aucun dégât, pas de fuite de combustible. Appuyer à nouveau sur la touche ON / OFF 21. |
| E02E03 | L'appareil s'est arrêté automatiquement suite à un échec de mise en marche ou à cause de présence d'eau ou de poussière sur le filtre à combustible ou dans le réservoir fixe. | Enlever l'eau et la poussière dans le réservoir fixe. Nettoyer le filtre à combustible (voir chapitre L). Appuyer à nouveau sur la touche ON / OFF 21. |
| E07 | L'augmentation de la température de la pièce a arrêté le fonctionnement de l'appareil. (Le système surveillance de la température a fonctionné). | Aérer la pièce. Laisser refroidir l'appareil. Appuyer à nouveau sur la touche ON / OFF 21. |
| FilterE09Filter | L'appareil s'est arrêté automatiquement parce que le flux d'air chaud, le ventilateur ou le filtre du ventilateur ont été bloqués ou obstrués par quelque chose. (Le système de prévention de surchauffe a fonctionné). | Enlever les obstacles de la sortie du ventilateur. Nettoyer le filtre du ventilateur (cf. chapitre L). Appuyer à nouveau sur la touche ON / OFF 21. Si le problème se répète après avoir pris les mesures ci-dessus, contactez votre revendeur |
| E13 | Utilisé dans une pièce fermée, le chauffage s'est arrêté automatiquement. (La système de prévention de combustion incomplète a marché). | Aérer la pièce et régler à nouveau la touche ON / OFF 21. S'assurer qu'il y a une aération sufficcante dans la pièce. |
| L'indicateur Marche clignote. Err s'allume | L'appareil s'est arrêté automatiquement suite à pression constante ou blocage de la touche ON / OFF. | Enlever les obstacles au-tour des commandes de l'affichage. Rebrancher et appuyer à nouveau sur la touche ON / OFF 21. |
| F00 – F30 | Fonctionnement défectueux. Besoin d'entretien. | Noter les messages affichés et débrancher l'appareil de chauffage. Contacter votre distributeur. |
| Symptômes Causes Mesures à prendre | ||
| Ne s'allume pas | La sécurité enfants est allumée | Désactiver la sécurité enfants |
| L'indication de combustible s'allume | Le réservoir est vide Remplir le réservoir | Nettoyer le réservoir fixe et le filtre à combustible |
| Le réservoir est déformé Remplacer le réservoir | ||
| Particules sales poussière ou eau sur le filtre particules sales, et ou dans le réservoir fixe | ||
| Perte de puis-sance | L'indicateur de combustible clignote | |
| Idem Faire le plein du réservoir | ||
| Un combustible de mauvaise qualité a été utilisé. | Enlever le combustible des deux réservoirs puis rincer avec du combustible correct. | |
| Combustion anormale | Un combustible de mauvaise qualité a été utilisé | |
| Mauvaise aération Bien aérer régulièrement | ||
| Poussière sur le filtre du ventilateur | Nettoyer le filtre du ventilateur | |
| Mauvaises odeurs | Un combustible de mauvaise qualité a été utilisé | Enlever le combustible des deux réservoirs puis rincer avec du combustible correct. |
| Pas de combustible dans le réservoir | Faire le plein du réservoir | |
| Fuite de combustible ou combustible renversé | Cesser l'utilisation et contacter votre distributeur. | |
| Fuite de combustible | Déplacement de l'appareil avec réservoir plein, réservoir non vidangé | |
| Un combustible de mauvaise qualité a été utilisé | ||
Contactez toujours votre revendeur en cas de panne non décrite ci-dessus et / ou lorsque la panne se répète malgré les mesures décrites plus haut.
ARRÊT AUTOMATIQUE
Cet appareil est équipé d'un système de sécurité qui éteint l'appareil de chauffage après 36 heures de fonctionnement sans interruption. Si vous le souhaitez, vous pouvez rallumer l'appareil de chauffage en appuyant sur le bouton ON / OFF (voir chapitre D).
vERROUILLAGE DE SECURITE ENFANTS
Vous pouvez utiliser le verrouillage de sécurité enfants pour éviter toute modification accidentelle des réglages de l'appareil. La seule touche qui n'est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche. Si l'appareil est éteint et que le bouton verrouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant la touche CHILD LOCK pendant plus de 3 secondes (jusqu'au bip). L'indication CHILD-LOCK apparaîtra sur l'écran (fig. O), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes (jusqu'au bip) sur la touche CHILD-LOCK.
La fonction 'SAVE' vous permet de limiter la température. Si cette fonction est active, l'appareil s'éteindra automatiquement si la température ambiante (ROOM) dépasse de 3°C la température désirée (SET). Si la température ambiante est en dessous ou égale à la température désirée, l'appareil se rallumera automatiquement. Pour activer la fonction 'SAVE', appuyez sur la touche correspondante ^2 . La lampe témoin SAVE s'allume. Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.
Même sans la fonction 'SAVE', votre appareil veille à ce que la température désirée soit approximativement maintenue en adaptant sa capacité de chauffage. 'SAVE' est une position économique que vous employez lorsque, par exemple, vous n'êtes pas présent dans la pièce ou pour maintenir la température de la pièce en position "Hors gel".
Filtre à combustible
L'INDICATEUR 'OIL'
Si le témoin de jauge du combustible 16 s'allume en même temps que un bip court, le réservoir de combustible est vide. L'appareil marche à sa position de brûleur la plus bas automatiquement pour une période d'environ 80 minutes.
Le réservoir de combustible doit être rempli.
▶ Vous intervenez en remplissant le réservoir amovible, l'appareil reprend son fonctionnement normal (voir chapitre B).
Si vous n'intervenez pas, le réservoir à combustible se videra et la témoin indiquera "E 03". L'appareil s'arrêtera automatiquement.
Pour redémarrer votre poêle, remplir le réservoir et attendre quelques minutes. Puis presser la touche ON / OFF 21.
Avant d'effectuer l'entretien de votre appareil, vous devez éteindre celui-ci et le laisser refroidir. Votre appareil exige peu d'entretien.
Nettoyer le filtre du ventilateur :
1 Poussez les boutons en haut à gauche et à droite. Tirez le filtre 1 cm vers vous. Déplacez le filtre vers le haut, pour que les deux fixations en bas se détachent.
2 Nettoyer le ventilateur et le filtre du ventilateur à l'aide d'un aspirateur ou une brosse.
3 Remettre le filtre du ventilateur.
Nettoyer le filtre à combustible :
1 Enlevez le réservoir amovible hors de l'appareil puis retirez le filtre à combustible. Ayez un chiffon à portée de main pour essuyer le combustible restant.
2 Retirez le filtre à combustible et nettoyez-le avec du combustible ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!)
3 Remettez le filtre à combustible en place dans l'appareil.
Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.
Ne pas utiliser de solvants ou d'alcools pour nettoyer l'appareil de chauffage: risque d'incendie. Nettoyer les pièces très sales avec un léger détergent synthétique.
Les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agréés (et reconnus par le fabricant ou l'importateur). Avant de procéder à son entretien, laissez l'appareil refroidir.
Si le câble d'alimentation de cet appareil est endommagé, son remplacement (type H05 VV-F) doit être réalise par le fabricant, ou par un atelier de réparation reconnu par l'importeur, afin d'éviter un danger.
M ENTREPOSAGE (FIN DE LA SAISON)
En fin de saison, rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible (fig. U). Videz le combustible présent dans les réservoirs amovible et fixe. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques.
Commencez la nouvelle saison avec du combustible neuf. Lorsque vous réfaisez usage de votre appareil suivez les instructions de nouveau (dès chapitre A).
N TRANSPORT
Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes:
1 Laissez l'appareil refroidir.
2 Retirez le réservoir amovible de l'appareil et retirez le filtre à combustible. Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l'appareil.
3 Videz le combustible présent dans le réservoir fixe (fig. S).
4 Placez le bouchon de transport.
5 Transportez l'appareil toujours en position verticale.
Avant de transporter le poêle, ou si vous y avez versé accidentellement le mauvais combustible, videz le réservoir fixe à l'aide d'une pompe à combustible. Retirez d'abord le filtre à combustible avant d'insérer la pompe. Faites de même si le réservoir à combustible contient de l'eau.
O SPÉCIFICATIONS TECHNIQUES
| SRE 3230 TC SRE 3531 TC SRE 3631 TC | ||||
| Allumage électrique | ||||
| Combustible | Combustible liquide pour appareils mobiles de chauffage (Arrêté du 18-07-2002 et du 25-06-2010) | |||
| Puissance nominale moyenne | 170 g/h2040 Watt | 174 g/h2090 Watt | ||
| Puissance calorifique max. | 250 g/h3000 Watt | 258 g/h3100 Watt | ||
| Puissance calorifique min. | 90 g/h1080 Watt | |||
| Conseillé pour des pièces normalement airées m3 ** | min. 48 50 | |||
| max. 120 | ||||
| Ne convient pas pour des pièces de volume inférieur à | 48 m^3/20m^250 m^3/20m^2 | |||
| Consommation de combustible* (l/heure) | min. 0.113max. 0.313 | min. 0.113max. 0.323 | ||
| Consommation de combustible* (g/heure) | min. 90max. 250 | min. 90max. 258 | ||
| Autonomie du réservoir (heures) | min. 16max. 44 | min. 15,5max. 44 | ||
| Contenance du réservoir amovible (litres) 5 | ||||
| Poids (kg) 8.1 | ||||
| Dimensions (mm) (plateau inférieur compris) | largeur 371 | |||
| profondeur 294 | ||||
| hauteur 429 | ||||
| Accessoires Bouchon de transport, pompe à main | ||||
| Tension secteur 230 V - CA 50 Hz | ||||
| Consommation électriqueallumage 335 Wcontinu 78-123W | ||||
| Niveau sonore | 28-35 dB | |||
| Valeur nominale de fusible | 250V, 5A | |||
* En cas de réglage en position maximale ** Ces valeurs sont données à titre indicatif
Le marquage CE correspond à la conformité aux normes EN 60/335 partie 1 (1995) et EN 50/165 (08/97)
Votre appareil est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au l'appareil, usage de pièces non d'origine, réparations de l'appareil effectuées par des tiers.
4 Les pièces sujettes à l'usure normale, comme la pompe à main ne sont pas couvertes par la garantie.
5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- L'utiLisation dans Les Grandes LiGnes
- ÉLÉMENTS IMPORTANTS
- ce Que vous devez savoir au prÉaLabLe:
- Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:
- INTERDICTION
- manueL d'utiLisation
- A INSTALLATION DE L'APPAREIL
- B REMPLISSAGE DU COMBUSTIBLE
- D MISE EN ROUTE DE L'APPAREIL
- E REGLAGE DE LA TEMPERATURE DE vOTRE CHOIX
- G EXTINCTION DE L'APPAREIL
- H EN CAS DE PROBLÈME
- LE ROLE DE L'AFFICHEUR NUMERIQUE
- ARRÊT AUTOMATIQUE
- vERROUILLAGE DE SECURITE ENFANTS
- L'INDICATEUR 'OIL'
- M ENTREPOSAGE (FIN DE LA SAISON)
- N TRANSPORT
Marque : QLIMA
Modèle : SRE3230TC
Catégorie : Poêle
