BRUKSANVISNING SRE3230TC QLIMA

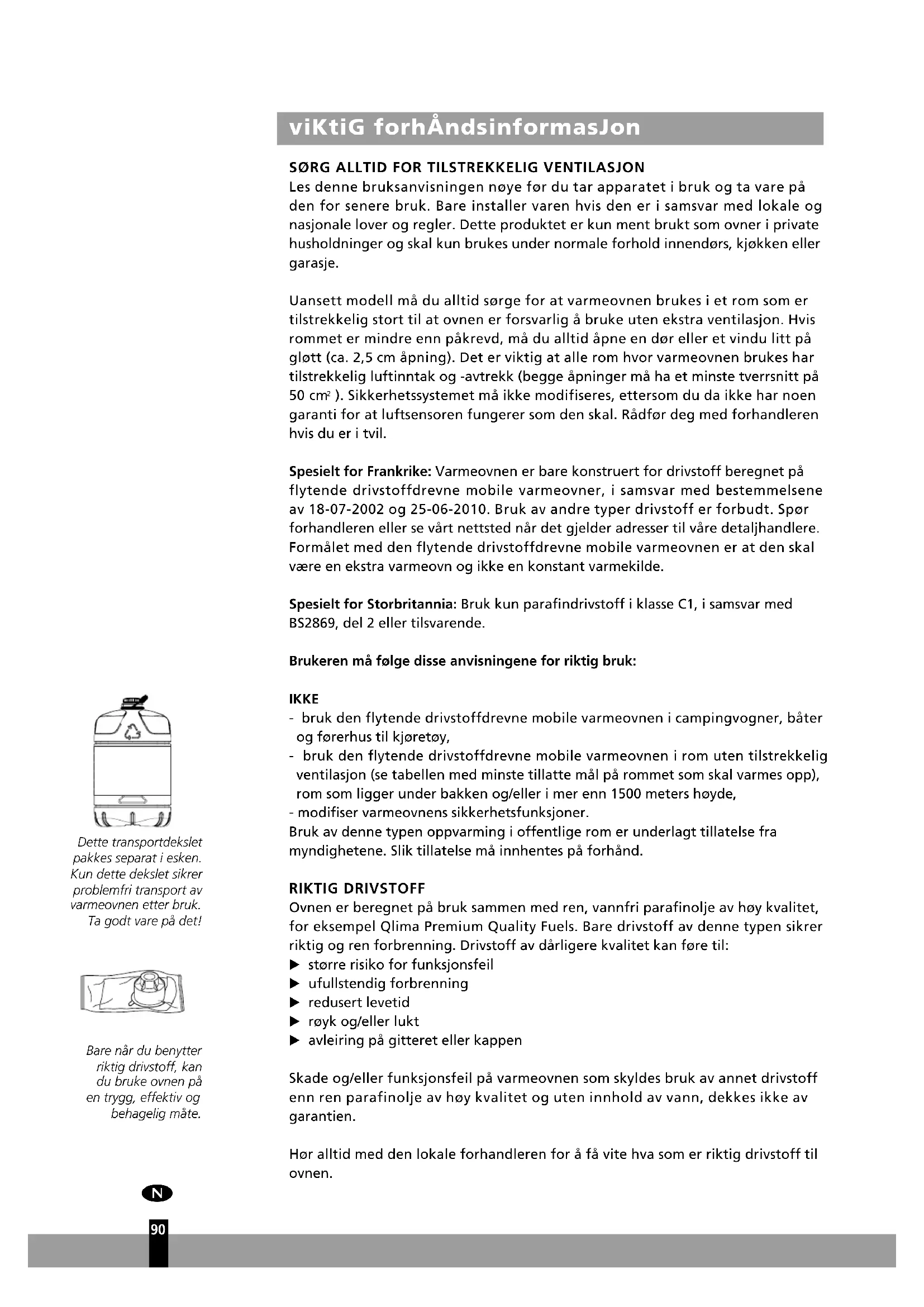

GenereLLe anvisninGer for bruk Nedenfor finner du hovedpunktene du må gå gjennom før du begynner å bruke varmeovnen. Du finner flere opplysninger i HÅNDBOKEN (side 91 ff.). 22viktiG forhåndsinformasJon

SØRG ALLTID FOR TILSTREKKELIG VENTILASJON

Les denne bruksanvisningen nøye før du tar apparatet i bruk og ta vare på den for senere bruk. Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som ovner i private husholdninger og skal kun brukes under normale forhold innendørs, kjøkken eller garasje. Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon. Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste tverrsnitt på 50 cm

). Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil. Spesielt for Frankrike: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 18-07-2002 og 25-06-2010. Bruk av andre typer drivstoff er forbudt. Spør forhandleren eller se vårt nettsted når det gjelder adresser til våre detaljhandlere. Formålet med den flytende drivstoffdrevne mobile varmeovnen er at den skal være en ekstra varmeovn og ikke en konstant varmekilde. Spesielt for Storbritannia: Bruk kun parafindrivstoff i klasse C1, i samsvar med BS2869, del 2 eller tilsvarende. Brukeren må følge disse anvisningene for riktig bruk: IKKE - bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy, - bruk den flytende drivstoffdrevne mobile varmeovnen i rom uten tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1500 meters høyde, - modifiser varmeovnens sikkerhetsfunksjoner. Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra myndighetene. Slik tillatelse må innhentes på forhånd. RIKTIG DRIVSTOFF Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet, for eksempel Qlima Premium Quality Fuels. Bare drivstoff av denne typen sikrer riktig og ren forbrenning. Drivstoff av dårligere kvalitet kan føre til: E større risiko for funksjonsfeil E ufullstendig forbrenning E redusert levetid E røyk og/eller lukt E avleiring på gitteret eller kappen Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien. Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen.

Ta varmeovnen forsiktig ut av esken og sjekk innholdet. I tillegg til ovnen må du også ha: E en manuell drivstoffpumpe E et transportdeksel E denne bruksanvisningen Oppbevar esken og emballasjen (fig. A) for lagring og/eller transport.

Åpne lokket til den uttakbare beholderen og ta ut pappbiten.

Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den.

Sett støpselet M i stikkontakten (230 Volt AC/50 Hz) og still riktig tid ved hjelp av innstillingsknappene (se avsnitt C).

Varmeovnen er nå klar til bruk. B FyLLE DRIvSTOFF Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt søl. Følg fremgangsmåten nedenfor:

Pass på at varmeovnen er slått av.

Åpne det øvre lokket og løft den uttakbare beholderen ut av varmeovnen (fig. C). Merk: Det kan lekke noen dråper fra beholderen. Sett den uttakbare behol- deren (lokket skal peke oppover) ned på gulvet og skru av drivstofflokket.

Fjern metallokket (skru av). Enkel å åpne ved å holde utsiden (fig. D).

Fyll den uttakbare beholderen med en drivstoffpumpe (se bruksanvisningen til drivstoffpumpen.) Pass på at den står høyere enn den uttakbare beholderen (fig. E). Sett den riflede slangen inn i åpningen på den uttakbare beholderen.

Sjekk drivstoffmåleren på den uttakbare beholderen mens beholderen fylles (fig. F). Slutt å fylle når måleren viser at beholderen er full. Beholderen må ikke overfylles, spesielt ikke når drivstoffet er svært kaldt (drivstoff utvider seg når det varmes opp).

• Ikke fjern varmeovnen etter reinstallering av tanken.

• Vær forsiktig slik at lokket ikke skades ved fylling av tanken. Deformering av lokket kan føre til lekkasje av drivstoff.

Slå på varmeovnen igjen.

Angi tiden for å bruke varmeovnen som en klokke eller hvis timeren brukes. Du kan også angi tiden når varmeovnen er på.

Trykk på modus-knappen S for å angi tiden (fig. G). Angitt tid og tiden blinker på skjermen.

Trykk på knappene (▼) eller (▲) for å angi tiden. Tiden vises med numrene 00:00 til 23:59. Trykk på (▲) knappen for å gå fremover og (▼) knappen for å gå bakover. Tiden endres med ett minutt av gangen hver gang du trykker på én av disse 2 knappene. Tiden på skjermen endres med ti minutter av gangen hvis du holder knappen inne (fig. H.).

Trykk på modus-knappen S igjen for å aktivere timer-funksjonen. Se kapittel F.

Trykk på modus-knappen S for å vise tiden (fig. I.). Dersom tiden ikke er angitt, viser skjermen --:--. Tiden må angis igjen etter strømbrudd eller hvis støpselet har blitt fjernet fra stikkontakten. D TENNE vARMEOvNEN Når varmeovnen brukes for første gang, kan den avgi lukt en kort stund. Sørg derfor for ekstra ventilasjon. Tenn alltid varmeovnen med ON/OFF knappen

Hvis varmeovnen er på, kan den ønskede temperaturen endres 20 ved å bruke innstillingsknappene (fig. K). Trykk på ▲ knappen for å øke temperaturen. Trykk på ▼ knappen for å senke temperaturen. Hver gang du trykker på innstillingsknappen, endres temperaturen med 1 ºC. Temperaturen kan stilles inn til minimum 12 ºC og maksimalt 26 ºC.

• Hvis varmeovnen brukes på et lite område, på et godt isolert sted eller hvis temperaturen utenfor er relativt høy, kan den ambiente temperaturen bli høyere enn den ønskede temperaturen. Slå varmeovnen av i slike tilfeller.

Kontroller at tiden er angitt riktig (se kapittel C).

Trykk på modus-knappen S (fig. L) til Timer og Angi vises på skjermen.

Trykk på timer-knappen R. Indikatoren slukkes. Tidsindikatoren lyser og time- ren er stilt inn. Vær forsiktig slik at du ikke trykker på ON/OFF-knappen igjen

etter at timeren er stilt inn. Dette vil tilbakestille timeren.

Varmeovnen slår seg på ved valgt tid.

• For å avbryte timeren, trykk på ON/OFF-knappen

• Still inn timeren og klokken igjen etter et strømavbrudd.

• Ved et jordskjelv eller ved støt, vil koden E01 vises på skjermen. Tilbakestill feilen og gjenta fra punkt 4 for å stille inn timeren igjen. G SLÅ Av vARMEOvNEN

. Den røde lampen blinker i ca. 8 sekunder og varmeovnen er slått av. Alltid kontroller at flammen slukkes. Ventilatoren fortsetter å være i drift i ca. 3 minutter etter at varmeovnen er slått av slik at innsiden kjøles ned. Hvis du slår av strømtilførselen før, kan ukontrollerte symptomer oppstå (utslipp av røyk, lukt, osv.).

Symptomene som er nevnt ovenfor er ikke feil eller unormale. Kontroller listen. Symptomer Årsaker Ved tenning Tenningen er langtrukken Tenningen tar ca. 45 sekun- der Etter fylling av tanken, vent til drivstoffet har nådd den faste tanken. Gjenta ten- ningen 2 eller 3 ganger Knitrelyd Denne lyden lages av den elektriske tenningen. Hvit røyk Dette kan oppstå hvis drivstoffet ikke sirkulerer forbi brenneren slik det skal Ved tenning eller slukking Røyk og en ubehagelig lukt ved første gangs bruk Dette er den beskyttende lakken som varmes opp. Det stopper snart. Sikre mer rom for ventilasjon. Den ambiente temperaturen øker ikke og den ønskede temperaturen er høyere. Rommet er for stort. Flammen lyser rødt. Den ambiente luften er fuk- tig, salt eller inneholder for mange urenheter. Den ambiente temperaturen senkes ikke og den ønskede temperaturen er lavere. Varmeovnen brukes i et lite, isolert rom eller den utven- dige temperaturen er relativt høy. Slå av varmeovnen. Den viste ambiente tempera- turen er ikke den samme som vises på et termometer. Dette er fordi den viste am- biente temperaturen er en indikasjon på gjennomsnittlig temperatur i rommet. Små bankelyder når varme- ovnen er i drift eller umiddel- bart etter at den slås av. Dette er lyden av metall som utvides. Støy 8 sekunder etter at den slås av. En klikkelyd: kan oppstå når varmeovnen kjøles ned. INFORMASJONSDISPLAYET Informasjonsdisplayet viser ikke bare (innstilt) tid og temperatur (avsnitt C, E og F), men viser også eventuelle feil på varmeovnen. Koden på informasjonsdisplayet forteller deg hva som er i veien: 94u Kode Informasjon Handling Tid

Varmeovnen har blitt slått av automatisk av et strømbrudd eller dårlig forbindelse Gjenopprett strømtilførselen eller forbindelsen Trykk på ON/OFF-knappen

igjen. E01 Et jordskjelv (5 eller mer i styrke), sterke vibrasjoner eller støt vil sørge for at var- meovnen slås av automatisk. (Sikkerhetssystemet mot støt har fungert). Sørg for at det ikke er noen antennelige materialer rundt varmeovnen, eller drivstof- flekkasjer. Trykk på ON/OFF- knappen

igjen. E02 E03 Varmeovnen har blitt slått av automatisk etter en feil, i løpet av tenningen eller på grunn av vann eller støv i drivstoffilteret eller den faste tanken. Fjern vannet og støvet i den faste tanken. Rengjør drivstoffilteret (se kapittel L). Trykk på ON/OFF-knappen

igjen. E07 En økning i den ambiente temperaturen har slått av varmeovnen. (Systemet for overvåkning av temperaturen har fungert). Luft ut rommet. La varmeov- nen kjøle seg ned. Trykk på ON/OFF-knappen

igjen. Filter E09 Filter Varmeovnen har slått seg av automatisk fordi strømmen av varm luft, ventilatoren eller ventilatorfilteret er blokkert eller hindres av noe. (Sikkerhetssystemet mot over- oppheting har fungert). Fjern hindringer fra ventila- toråpningen. Rengjør ventila- torfilteret (se kapittel L) Trykk på ON/OFF-knappen

igjen. Dersom problemet oppstår igjen etter at ovenfor nevnte tiltak er gjennomført, kon- takt forhandleren. E13 Varmeovnen har blitt slått av i et lukket rom. (Sikkerhets- systemet mot ufullstendig forbrenning har fungert). Luft ut rommet og trykk på ON/OFF-knappen

igjen. Sørg for at rommet er tilstrek- kelig ventilert. Indikatoren PÅ blinker. Err tennes Varmeovnen har stoppet au- tomatisk på grunn av at ON/ OFF-knappen ble holdt inne eller var blokkert. Fjern hindringer fra ventila- toråpningen. Rengjør ventila- torfilteret (se kapittel L) Trykk på ON/OFF-knappen

igjen. Dersom problemet oppstår igjen etter at ovenfor nevnte tiltak er gjennomført, kon- takt forhandleren. F00 – F30 Dårlig funksjon. Varmeappa- ratet trenger vedlikehold. Merk deg meldingene på sk- jermen og slå av varmeovnen. Kontakt forhandleren. 95u Symptomer Årsaker Tiltak som skal gjennomføres Varmeappara- tet tenner ikke Barnesikringen lyser Slå av barnesikringen Lampen for drivstoffindi- katoren virker ikke Tanken er tom Fyll tanken Tanken er deformert Skift ut tanken Skittpartikler, støv eller vann i filteret og/eller i den faste tanken Rengjør den faste tanken og drivstoffilteret. Strømavbrudd Drivstoffindikatoren blinker Drivstoffindikatoren blinker Fyll tanken Drivstoff av dårlig kvalitet har blitt anvendt. Fjern drivstoffet fra de to tankene og deretter skyll med korrekt drivstoff. Unormal an- tenning Drivstoff av dårlig kvalitet har blitt anvendt. Dårlig ventilasjon Luft ut jevnlig Støv på ventilatorfilteret Rengjør ventilatorfilteret Ubehagelige lukter Drivstoff av dårlig kvalitet har blitt anvendt. Fjern drivstoffet fra de to tankene og deretter skyll med korrekt drivstoff. Ingen drivstoff i tanken Fyll tanken Drivstofflekkasje eller sølt drivstoff Stopp bruken og kontakt forhandleren Drivstofflek- kasje Flytt varmeovnen, tanken er ikke tom. Drivstoff av dårlig kvalitet har blitt anvendt. Kontakt forhandleren ved funksjonsfeil som ikke er angitt ovenfor og/eller hvis feilen oppstår igjen etter at de korrigerende tiltakene ovenfor er iverksatt. AUTOMATISK DEAKTIVERING Denne varmeovnen er utstyrt med et sikkerhetssystem som gjør at den slår seg av automatisk etter 36 timers kontinuerlig drift.Hvis du ønsker det, kan du slå på varmeovnen igjen ved å trykke på ON / OFF -knappen

(se avsnitt D). I BARNESIKRING Barnesikringen kan brukes til å hindre at barn uforvarende endrer innstillingene på ovnen. Når varmeovnen brenner og barnesikringen er aktivert, kan ovnen bare slås av. Andre funksjoner er da blokkert. Hvis varmeovnen allerede er slått av, hindrer barnesikringen også at den tennes igjen uforvarende. Aktiver barnesikringen ved å trykke på knappen CHILD LOCK

og holde den nede i minst 3 sekunder. Informasjonsdisplayet viser CHILD LOCK (fig. O) for å angi at barnesikringen er aktivert. Deaktiver barnesikringen ved å trykke på knappen CHILD LOCK

igjen og holde den nede i minst 3 sekunder.

J RIKTIG BRUK AV SPAREFUNKSJONEN

Med sparefunksjonen kan du holde kontroll med temperaturen. Når funksjonen er aktivert, slår varmeovnen seg av automatisk når temperaturen i rommet blir mer enn 3 °C over innstilt temperatur. Og når temperaturen igjen har falt til innstilt verdi, slår varmeovnen seg på igjen automatisk. Aktiver spareinnstillingen ved å trykke

. Sparelampen begynner å lyse. Slå av funksjonen ved å trykke på spareknappen en gang til. Ved eventuelle funksjonsfeil forteller informasjonsdisplayet hva som er galt. Uten sparefunksjonen vil varmeovnen også opprettholde omtrentlig innstilt temperatur, ved å regulere varmekapasiteten. Sparefunksjonen er en økonomisk innstilling som kan brukes for eksempel når du ikke er til stede i rommet og kan holde det frostfritt.

L VEDLIKEHOLD Slå av varmeovnen og la den avkjøle før du påbegynner eventuelt vedlikehold. Trekk også støpselet ut av stikkontakten. Varmeovnen trenger nesten ikke vedlikehold. Rengjør ventilatorfilteret:

Trykk på knappene øverst til venstre og høyre. Trekk filteret 1 cm mot deg. Flytt filteret opp slik at de to nedre festepunktene løsner.

Sett ventilatoren på plass igjen. Rengjør drivstoffilteret:

Ta den uttakbare beholderen ut av ovnen og ta ut drivstoffilteret. Noen dråper kan lekke fra filteret; ha en klut tilgjengelig.

Ikke bruk løsemidler eller alkohol for rengjøring av varmeovnen: brannfare. Rengjør svært skitne deler med et lett syntetisk rengjøringsmiddel. Ikke fjern noen komponenter fra ovnen på egen hånd. Kontakt alltid forhandleren når utbedringer er nødvendig. Hvis strømledningen er skadd, må den skiftes av en godkjent montør. Bruk en ny ledning av typen H05 VV-F. M OPPBEvARING (SLUTT PÅ DEN KALDE ÅRSTIDEN) Når oppvarmingssesongen er slutt, må du oppbevare varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Ubrukt drivstoff kan ikke gjemmes til neste sesong. Vi anbefaler derfor at du bruker opp alt drivstoffet. Hvis det fortsatt er litt drivstoff igjen, må du ikke kaste det. Avhend det i samsvar med lokale bestemmelser for avhending av kjemisk husholdningsavfall. Start alltid den nye oppvarmingssesongen med nytt drivstoff. Når du tar varmeovnen i bruk igjen, følg anvisningene (start fra avsnitt A og som spesifisert). N TRANSPORT Iverksett følgende tiltak for å unngå at det lekker drivstoff når du transporterer ovnen:

Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade.

Eventuelle reparasjoner eller bytte av komponenter innenfor garantiens betingelser vil ikke føre til noen forlengelse av garantiperioden.

Garantien skal ikke lenger gjelde hvis ovnen er blitt modifisert. ikke-originale deler er tatt i bruk eller hvis en uautorisert tredjepart har utført reparasjons- arbeid på den.

Garantien skal kun gjelde når du foreviser original, datert kvittering på kjøp, forutsatt at den ikke er blitt endret.

Garantien skal ikke gjelde skade som forårsakes av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivstoff eller drivstoff som er gått ut på dato. Det kan til og med være farlig å bruke feil drivstoff*.
