Type de produit	Station d'accueil USB-C
Marque	Tripp Lite
Modèle	U442DOCK8GGG (U442-DOCK8-GG / U442-DOCK8G-GG)
Dimensions	11 x 1,1 x 5,9 cm
Poids	0,1 kg
Alimentation	USB-C PD 3.0, entrée jusqu'à 100 W (20 V / 5 A)
Connecteur d'entrée	USB-C (mâle) intégré
Connecteurs de sortie	2x HDMI (femelle), 1x USB-C PD (femelle), 2-3x USB-A 3.2 Gen 1, Micro SD, SD, RJ45 (selon modèle)
Résolution vidéo maximale	4K (3840 x 2160) à 60 Hz (simple) ou 30 Hz (double)
Standard HDCP	1.4 / 2.2
Vitesse USB	USB 3.2 Gen 1, jusqu'à 5 Gbps
Vitesse réseau (modèle U442-DOCK8G-GG)	10/100/1000 Mbps (Gigabit Ethernet)
Lecteurs de cartes	SD et Micro SD, v3.0 UHS-I
Température de fonctionnement	0 à 45 °C
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Compatibilité hôte	USB-C avec mode alternatif DisplayPort 1.4 ou Thunderbolt 3
Installation	Aucun pilote requis, Plug-and-Play
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides ni d'aérosols
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes ; débrancher en cas d'orage
Pièces détachées et réparabilité	Câble USB-C intégré non amovible ; aucune pièce réparable par l'utilisateur
Garantie	Garantie limitée de 3 ans
Informations générales	Station d'accueil compacte pour ordinateur portable, prend en charge multi-écran (MST/DP Alt Mode)

FOIRE AUX QUESTIONS - U442DOCK8GGG Tripp Lite

Quels sont les appareils compatibles avec cette station d'accueil ?

Cette station d'accueil est compatible avec tout ordinateur, tablette ou smartphone équipé d'un port USB-C prenant en charge le Mode Alternatif DisplayPort (DP Alt Mode) ou Thunderbolt 3. Les systèmes d'exploitation Windows, macOS, Chrome OS et Linux sont pris en charge.

Quelle résolution d'écran puis-je obtenir ?

En simple écran, vous pouvez obtenir une résolution 4K (3840 x 2160) à 60 Hz avec sous-échantillonnage 4:4:4. En double écran, la résolution maximale est de 4K à 30 Hz. Si votre hôte ne prend en charge que le DP 1.2, la résolution simple max est 4K/30Hz et double 1080p/60Hz.

Puis-je charger mon ordinateur via la station d'accueil ?

Oui, le port USB-C PD 3.0 fournit une charge de 100 W (20 V / 5 A) pour l'hôte. Cela permet de charger la plupart des ordinateurs portables USB-C tout en utilisant la station.

Comment connecter plusieurs écrans ?

Branchez le câble USB-C de la station à votre ordinateur, puis connectez vos écrans aux ports HDMI. Pour utiliser le mode écran étendu (MST), votre système d'exploitation doit le prendre en charge (Windows oui, Mac par défaut en miroir). Vous pouvez ajuster les paramètres d'affichage dans les préférences système.

Le port Ethernet fonctionne-t-il sur tous les modèles ?

Non, le port RJ45 Gigabit Ethernet n'est présent que sur le modèle U442-DOCK8G-GG (qui porte la référence U442DOCK8GGG sur l'emballage). Le modèle U442-DOCK8-GG n'a pas de port Ethernet. Vérifiez le numéro de modèle exact.

Quels types de cartes mémoire sont lues ?

La station dispose de deux lecteurs de cartes : un pour SD (Secure Digital) et un pour Micro SD. Ils supportent les formats v3.0 UHS-I avec des vitesses de transfert élevées. Les deux peuvent être utilisés simultanément.

Cette station d'accueil nécessite-t-elle des pilotes ?

Non, elle est Plug-and-Play. Aucun pilote ou logiciel n'est nécessaire. Il suffit de brancher le câble USB-C à votre ordinateur et les périphériques fonctionnent immédiatement.

Puis-je utiliser cette station avec un iPad Pro ou un MacBook ?

Oui, les iPad Pro avec port USB-C compatibles DP Alt Mode et les MacBook avec Thunderbolt 3 ou USB-C sont pris en charge. Cependant, sur macOS, le mode multi-écran étendu (MST) n'est pas supporté ; les écrans seront en miroir.

Quelle est la puissance de charge des ports USB-A ?

Les ports USB-A standard fournissent jusqu'à 5 V / 0,9 A (4,5 W) pour les périphériques. Un port dédié (avec un éclair) peut fournir jusqu'à 7,5 W pour une charge rapide.

Que faire si l'écran externe ne s'affiche pas ?

Vérifiez que votre hôte prend en charge le Mode Alternatif DisplayPort. Assurez-vous que le câble HDMI est bien connecté et que l'écran est allumé. Si nécessaire, redémarrez l'ordinateur. Si le problème persiste, testez avec un autre câble HDMI ou un autre écran.

MODE D'EMPLOI U442DOCK8GGG Tripp Lite

Manuel de l'utilisateur

Stations d'accueil USB-C pour écran double

Modèle : U442-DOCK8-GG, U442-DOCK8G-GG

English 1 • Espanol 9 Pyszczny 25 • Deutsch 33

Droits d'auteur © 2022 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

Caracteristiques du produit

U442-DOCK8-GG et U442-DOCK8G-GG

• Prend en charge des résolutions 4K jusqu'à 3 840 x 2 160 @ 30 Hz en mode Multi-Stream Transport (MST) DisplayPort pour étendre une image d'ordinateur sur 3 écrons en même temps
• Chaque port HDMI prend individuellement en charge des résolutions 4K jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-echantillonnage de la chrominance 4:4:4, 36 bits Deep Color (12 bits par canal) et HDCP 1.4/2.2.
• Les ports du concentrateur USB-A prennant en charge des vitesses USB 3.2 Gen 1 pouvant atteindre jusqu'à 5 Gbps; un port dédié prend en charge jusqu'à 7,5 W* pour le chargement.
• Le port USB-C PD 3.0 prend en charge une sortie de puissance de 20V5A (100 W) pour charger le dispositif hôte et assure une connexion stable pendant la connexion et la déconnexion**.
• Les lecteurs de cartes doubles prennant en charge les cartes numériques sécurisées v3.0 UHS-I (ultra haute vitesse) et peuvent être utilisés simultanément.
• Prend en charge le mode alternatif DisplayPort 1.4 pour émettre de la video et de l'audio numérique 4K sans lecteurs de logiciel spéciaux
• Compatible avec les connecteurs USB-C et Thunderbolt 3
• Pré à l'emploi,aucunlogiciel requis pour une installation simple etimmédiate
• Le port RJ45 prend en charge les vitesses de réseaux réelles de 10/100/1 000 Mbps lorsque le Wi-Fi est faible ou non disponible (U442-DOCK8G-GG seulement).

Contenu de l'emballage

U442-DOCK8-GG ou U442-DOCK8G-GG
- Manuel de l'utilisateur

Accessoires en option

• Câbles HDMI 2.0 haute vitesse P569-XXX-CERT
• Câble pour dispositif SuperSpeed USB 3.2 U322-XXX-BK (A/B âle)
• Câble robuste de USB-A à Lightning M100-XXX-HD
• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202 (U442-DOCK8G-GG seulement)

Installation

Remarque : Lors d'une connexion à un hôte pris en charge par le mode alternatif DP 1.4, la résolution maximale des ports HDMI est 4K / 60Hz (double : 4K / 30Hz ). Lors d'une connexion à un hôte pris en charge par le mode alternatif DP 1.2, la résolution maximale des ports HDMI est 4K / 30Hz (double : 1 080 p/60 Hz) en raison de la bande passante limitee.

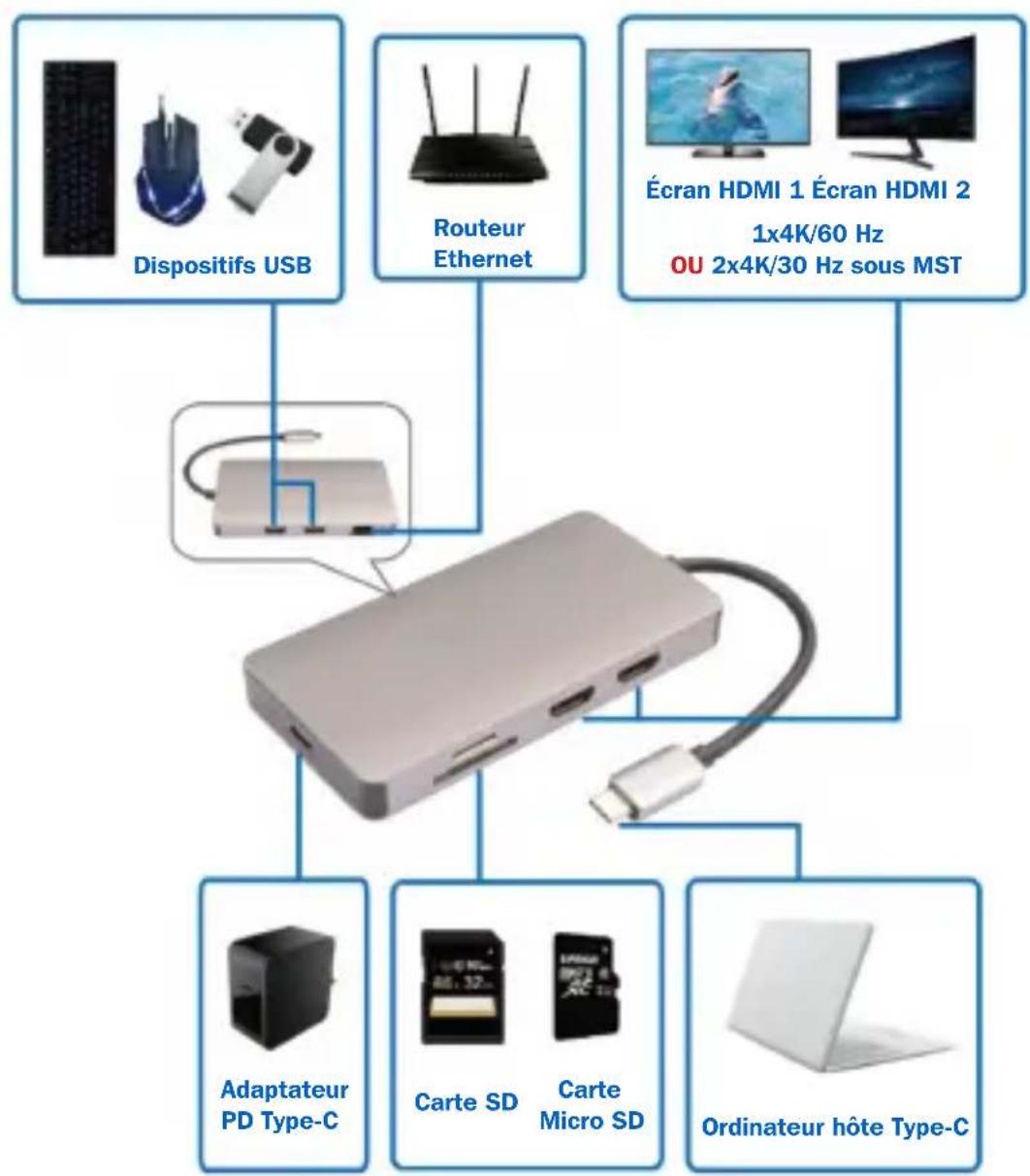

Installation

1. Raccorder le cable intégré USB-C 3 au port USB-C ou Thunderbolt 3 du dispositif source.

Remarques :

• Pour transférer les signaux video/audio et les signaux de données, la source doit prendre en charge le mode alternatif DisplayPort.
• Multi-Stream Transport (MST) est requis pour obtenir des écrons doubles étendus. Les écrons seront dupliqués sous Single-Stream Transport (SST). Normalement, les systèmes Windows prennant en charge MST, tandis que les systèmes Mac prénnant en charge SST.
• En utilisant le ou les cables HDMI fournis par l'utilisateur, connecter un ou deux écrans conformes HDMI à la station d'accueil.
• Connecter jusqu'à deux (U442-DOCK8G-GG) ou trois (U442-DOCK8-GG) dispositifs péripériques USB 3.2 Gen 1. Un port USB-A dédié fournit jusqu'à 7,5 A de puissance de charge rapide.
• Insérer une carte Micro SD et/ou SD dans les fentes pour cartes mémoires pour transférer des données vers ou depuis le dispositif hôte.
• Charger la source, jusqu'à 20 V 5 A (100 W), en utilisant le port USB-C PD 3.0 disponible.
• (U442-DOCK8G-GG seulement) Connecter un cable Ethernet Cat5e/6 fourni par l'utilisateur au port RJ45 pour joindre un réseau Gigabit Ethernet cable à des vitesses pouvant atteindre jusqu'à 10/100/1 000 Mbps.

Caracteristiques techniques

Modèle U442-DOCK8-GG U442-DOCK8G-GG
Connecteur d'entrée USB-C (mâle) USB-C (mâle)
Connecteurs de sortie (x2) HDMI (femelle)USB-C (femelle)(x3) USB-A 3.2 Gen 1(femelle)Micro SD (femelle)SD (femelle)		(x2) HDMI (femelle)USB-C (femelle)(x2) USB-A 3.2 Gen 1(femelle)Micro SD (femelle)SD (femelle)RJ45 (femelle)
Température defonctionnement	0 à 45 °C (32 à 113 °F) 0 à 45 °C (32 à 113 °F)
Températured'entreposeage	-10 à 70 °C(14 à 158 °F)	-10 à 70 °C(14 à 158 °F)
Humidité defonctionnement	10 à 85 % HR, sans condensation	10 à 85 % HR,sans condensation
Humiditéd'entreposeage	5 à 90 % HR,sans condensation	5 à 90 % HR,sans condensation
Dimensions del'lappareil	11 x 1,1 x 5,9 cm/4,33 x 0,45 x 2,32 po	11 x 1,1 x 5,9 cm/4,33 x 0,45 x 2,32 po
Poids de l'appareil 0,1 kg/0,22 lb 0,1 kg/0,22 lb
Caracteristiques HDCP 1	4/2.2 1.4/2.2
Caracteristiquestechniques USB	USB-A(USB 3.2 Gen 1, 5 Gbps)	USB-A(USB 3.2 Gen 1, 5 Gbps)
Résolution videoomaximale prise encharge	3 840 x 2 160@ 60 Hz (simple)	3 840 x 2 160@ 60 Hz (simple)
	3 840 x 2 160@ 30 Hz (double)	3 840 x 2 160@ 30 Hz (double)
Vitesse du réseau S.O. 10	0/100/1 000 Mbps
Sous-échantillonnagede la chrominance	4:4:4 4:4:4
Caracteristicstechniques duchargement del'a distribution depuissance (PD)	PD 3.0 (100 W) PD 3.0 (100 W)
Fente SD/Micro SD	V3.0 UHS-I(ultra haute vitesse) SDR12	V3.0 UHS-I(ultra haute vitesse) SDR12

Garantie

Garantie limitée de 3 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matérielux et de fabrication pour une période de trois (3) ans à partir de la date d'achat initiale. Si le produit s'avere défectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplaçer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS.

(Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.
