U442DOCK8GGG - Estación de acoplamiento Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de acoplamiento USB-C
Marca	Tripp Lite
Modelo	U442DOCK8GGG (U442-DOCK8-GG / U442-DOCK8G-GG)
Dimensiones	11 x 1,1 x 5,9 cm
Peso	0,1 kg
Alimentación	USB-C PD 3.0, entrada hasta 100 W (20 V / 5 A)
Conector de entrada	USB-C (macho) integrado
Conectores de salida	2x HDMI (hembra), 1x USB-C PD (hembra), 2-3x USB-A 3.2 Gen 1, Micro SD, SD, RJ45 (según modelo)
Resolución de video máxima	4K (3840 x 2160) a 60 Hz (simple) o 30 Hz (doble)
Estándar HDCP	1.4 / 2.2
Velocidad USB	USB 3.2 Gen 1, hasta 5 Gbps
Velocidad de red (modelo U442-DOCK8G-GG)	10/100/1000 Mbps (Gigabit Ethernet)
Lectores de tarjetas	SD y Micro SD, v3.0 UHS-I
Temperatura de funcionamiento	0 a 45 °C
Humedad de funcionamiento	10 a 85 % HR, sin condensación
Compatibilidad del host	USB-C con modo alternativo DisplayPort 1.4 o Thunderbolt 3
Instalación	Sin controladores necesarios, Plug-and-Play
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar líquidos ni aerosoles
Seguridad	No exponer a la humedad o temperaturas extremas; desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Cable USB-C integrado no extraíble; ninguna pieza reparable por el usuario
Garantía	Garantía limitada de 3 años
Información general	Estación de acoplamiento compacta para computadora portátil, admite múltiples pantallas (MST/DP Alt Mode)

Preguntas frecuentes - U442DOCK8GGG Tripp Lite

¿Cuáles son los dispositivos compatibles con esta estación de acoplamiento?

Esta estación de acoplamiento es compatible con cualquier computadora, tableta o teléfono inteligente equipado con un puerto USB-C que admita el Modo Alternativo DisplayPort (DP Alt Mode) o Thunderbolt 3. Los sistemas operativos Windows, macOS, Chrome OS y Linux son compatibles.

¿Qué resolución de pantalla puedo obtener?

En pantalla simple, puede obtener una resolución 4K (3840 x 2160) a 60 Hz con submuestreo 4:4:4. En pantalla doble, la resolución máxima es 4K a 30 Hz. Si su host solo admite DP 1.2, la resolución máxima simple es 4K/30Hz y doble 1080p/60Hz.

¿Puedo cargar mi computadora a través de la estación de acoplamiento?

Sí, el puerto USB-C PD 3.0 proporciona una carga de 100 W (20 V / 5 A) para el host. Esto permite cargar la mayoría de las computadoras portátiles USB-C mientras se usa la estación.

¿Cómo conectar múltiples pantallas?

Conecte el cable USB-C de la estación a su computadora, luego conecte sus pantallas a los puertos HDMI. Para usar el modo pantalla extendida (MST), su sistema operativo debe admitirlo (Windows sí, Mac por defecto en espejo). Puede ajustar la configuración de pantalla en las preferencias del sistema.

¿El puerto Ethernet funciona en todos los modelos?

No, el puerto RJ45 Gigabit Ethernet solo está presente en el modelo U442-DOCK8G-GG (que lleva la referencia U442DOCK8GGG en el embalaje). El modelo U442-DOCK8-GG no tiene puerto Ethernet. Verifique el número de modelo exacto.

¿Qué tipos de tarjetas de memoria se leen?

La estación tiene dos lectores de tarjetas: uno para SD (Secure Digital) y otro para Micro SD. Soportan formatos v3.0 UHS-I con altas velocidades de transferencia. Ambos pueden usarse simultáneamente.

¿Esta estación de acoplamiento requiere controladores?

No, es Plug-and-Play. No se necesitan controladores ni software. Simplemente conecte el cable USB-C a su computadora y los periféricos funcionan de inmediato.

¿Puedo usar esta estación con un iPad Pro o un MacBook?

Sí, los iPad Pro con puerto USB-C compatibles con DP Alt Mode y los MacBook con Thunderbolt 3 o USB-C son compatibles. Sin embargo, en macOS, el modo de pantalla múltiple extendida (MST) no es compatible; las pantallas estarán en espejo.

¿Cuál es la potencia de carga de los puertos USB-A?

Los puertos USB-A estándar proporcionan hasta 5 V / 0,9 A (4,5 W) para periféricos. Un puerto dedicado (con un rayo) puede proporcionar hasta 7,5 W para carga rápida.

¿Qué hacer si la pantalla externa no se muestra?

Verifique que su host admita el Modo Alternativo DisplayPort. Asegúrese de que el cable HDMI esté bien conectado y que la pantalla esté encendida. Si es necesario, reinicie la computadora. Si el problema persiste, pruebe con otro cable HDMI u otra pantalla.

MANUAL DE USUARIO U442DOCK8GGG Tripp Lite

Manual del Propietario

Estaciones de Conexión USB C para Dos Pantallas

Modelo: U442-DOCK8-GG, U442-DOCK8G-GG

English 1 • Français 17

Pycckn 25 · Deutsch 33

Copyright © 2022 Tripp Lite. Todas las marcas registradas son propietad de sus respectivos propietarios.

Characteristicas del Producto

U442-DOCK8-GG y U442-DOCK8G-GG

• Soporte resolutiones 4K de hasta 3840 x 2160 @ 30 Hz en modo DisplayPort Multi-Stream Transport [MST] para extendar la imagen de escritorio atramés de 3 pantallas al mesmo tiempo
• Cada puerto HDMI soporta individualmente resolutions 4K de hasta 3840 x 2160 @ 60 Hz con submuestroecromático 4:4:4, Color verdadero de 36 bits (12 bits por canal) y HDCP 1.4 y 2.2
• Los puertos USB A del hub soportan velocidades de USB 3.2 Gen 1 hasta 5 Gbps; un puerto dedicado soporta hasta 7.5W^ paraonga
• El puerto USB C PD 3.0 soporte una calidad de energia de 20V 5A (100W) para cargar al dispositivo anfitrión y garantiza una connexion estable durante la connexion y desconexión**
• Los dos lectores de tarjetas soportan Secure Digital v3.0 UHS-I [Ultra Alta Velocidad] y pueda usarse simultáneamente
• Soporta DisplayPort 1.4 Modo Alterno para salute de video 4K y audio digital sin controladores de software especialas
• Compatible con connectores USB C como Thunderbolt 3
• Operación de connectar y usar sin necessities de software para una instalación fácil e inmediata

• El puerto RJ45 soporta velocidades reales de red de 10Mbps/100Mbps/1000Mbps cuando la Wi-Fi es débil o no está disponible (U442-DOCK8G-GG solamente)

• Los puertos USB A compañero un máximo de 5V 1.6A (8W) para energia de bajada

** Primeros 15W Dedicated a puertos USB; los 85W restantes se pasan para carrgar el dispositivo anfitrión

Contenido del Empaque

U442-DOCK8-GG o U442-DOCK8G-GG
- Manual del Propietario

Accesorios Opcionales

• Cables HDMI 2.0 de Alta Velocidad P569-XXX-CERT
• U322-XXX-BK - Cable para Dispositivo USB 3.2 SuperSpeed (A/B Macho)
• M100-XXX-HD - Cable USB A a Lightning para Servicio Pesado
• Cables Patch Cat6 de Alambre Sólico 24 AWG de la Serie N202 (U442-DOCK8G-GG solamente)

Instalación

Nota: Al conectar a un host soporte de DP 1.4 Modo Alterno, laResolution maxima de los puertos HDMI es 4K@60 Hz (Doble: 4K@30Hz ). Si se connecta a un host soporte de Modo Alterno DP 1.2, laResolution maxima de los puertos HDMI es 4K@30Hz (Doble: 1080p@60Hz ) bajo al ancho de banda limitado.

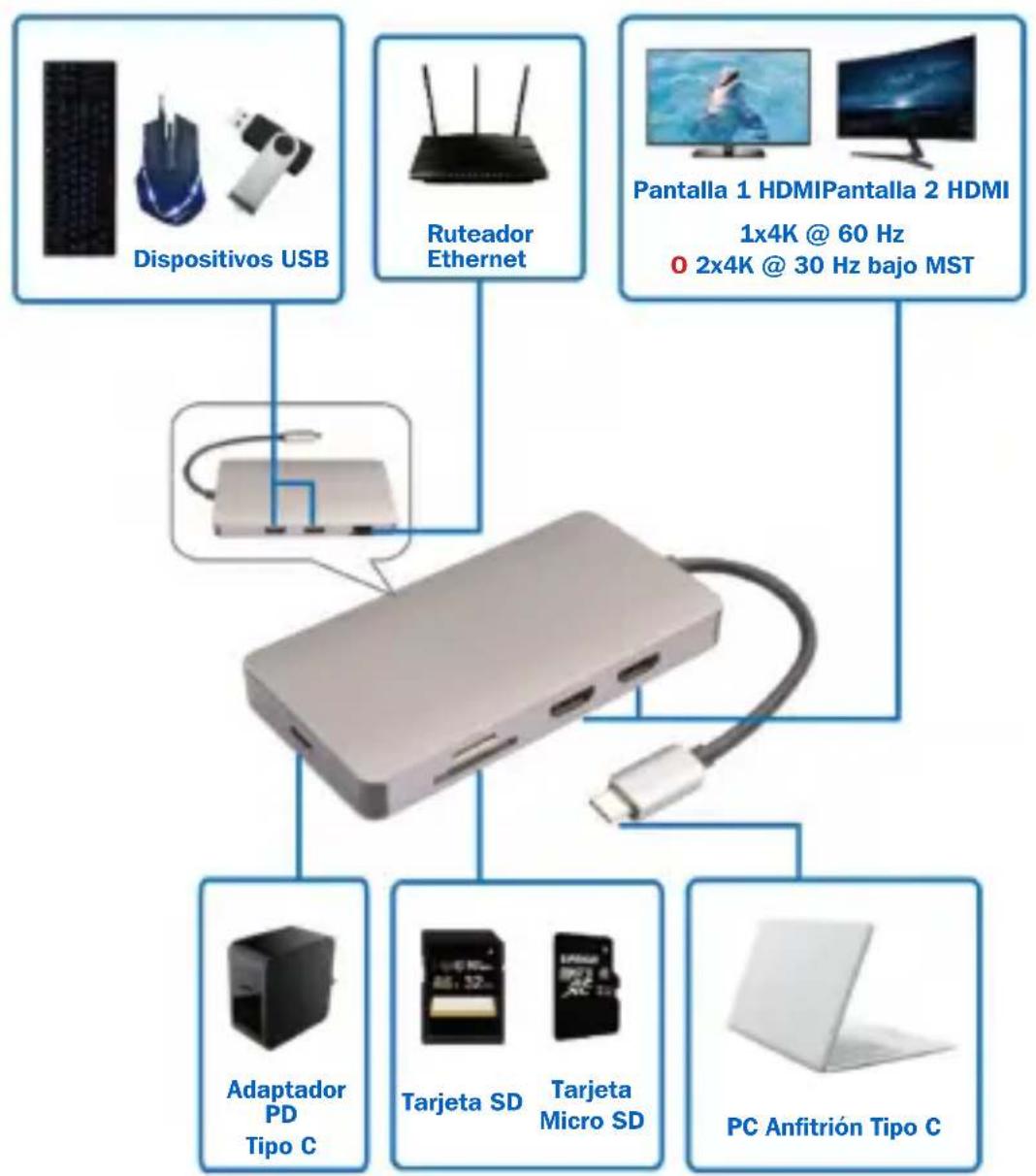

Instalación

1. Conecte el cable USB C integrado al puerto USB C o Thunderbolt 3 de su dispositivo fuente.

Notas:

• Para transferir senales de video, audio y datos, la fuente debe soportar DisplayPort Modo Alterno.

• Se requires Multi-Stream Transport [MST] para alcancar pantallas dobles extendidas. Las pantallas se producirán bajo Single-Stream Transport [SST]. Normalmente, los sistemas Windows soportan MST,@m间隙 que los sistemas Mac soportan SST.

• Con los cables HDMI suministrados por el usuario, conecte una o dos pantallas compatibles con HDMI a la direccion de connexion.

• Conecte hasta dos dispositivos periféricos USB 3.2 Gen 1 (U442-DOCK8G-GG) o tres (U442-DOCK8-GG). Un puerto USB A dedicado proportióna hasta 7.5A de energia de energia<rápida
• Para transferir datos hacía o desde el dispositivo fuente, inserte una tarjeta Micro SD y/o SD en las ranuras para la tarjeta de memoria.
• Cargue su fuente, hasta 20V 5A (100W), using el puerto USB C PD 3.0 disponible.
• (U442-DOCK8G-GG solamente) Conecte un cable Ethernet Cat5e o Cat6 suministrado por el usuario al puerto RJ45 para unirse a una red Gigabit Ethernet cableada a velocidades de hasta 10Mbps / 100Mbps /1000Mbps.

Especificaiones

Modelo U442-DOCK8-GG U442-DOCK8G-GG
Conector de Entrada	USB-C (Macho) USB-C (Macho)
Conectores de Salida	(x2) HDMI (Hembra)USB C (Hembra)(x3) USB A 3.2 Gen 1 (Hembra)Micro SD (Hembra)SD (Hembra)	(x2) HDMI (Hembra)USB C (Hembra)(x2) USB A 3.2 Gen 1 (Hembra)Micro SD (Hembra)SD (Hembra)RJ45 (Hembra)
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F] 0 °C	a 45 °C [32 °F a 113 °F]
Temperatura de Almacenimiento	-10 °C a 70 °C[14 °F a 158 °F]	-10 °C a 70 °C[14 °F a 158 °F]
Humedad de Operación	De 10% a 85% de HR, Sin Condensación	De 10% a 85% de HR,Sin Condensación
Humedad de Almacenimiento	De 5% a 90% de HR,Sin Condensación	De 5% a 90% de HR,Sin Condensación
Dimensiones de la Unidad	11 x 1.1 x 5.9 cm[4.33" x 0.45" x 2.32"]	11 x 1.1 x 5.9 cm[4.33" x 0.45" x 2.32"]
Peso de la Unidad	0.1 kg [0.22 lb] 0.1 kg [0.22 lb]
Especficación HDCP	1.4/2.2 1.4/2.2
Especificación USB	USB A(USB 3.2 Gen 1, 5 Gbps)	USB A(USB 3.2 Gen 1, 5 Gbps)
Máxima Resolución de Video Soportada	3840 x 2160@ 60 Hz (Uno)3840 x 2160@ 30 Hz (Dos)	3840 x 2160@ 60 Hz (Uno)3840 x 2160@ 30 Hz (Dos)
Velocidad de la Red	N/A 10/100/1000 Mbps
Submuestreo Cromático	4:4:4 4:4:4
Específication de Carga PD	PD 3.0 (100W) PD 3.0 (100W)
Ranura para SD/Micro SD	V3.0 UHS-I[Ultra Alta Velocidad] SDR12	V3.0 UHS-I[Ultra Alta Velocidad] SDR12

Garantía

Garantía Limitada de 3 años

El vendedor garantiza este producto, Si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano deoba por un periodo de tres (3) años a partir de la Fecha de comprainicial. Si el producto的结果a defectuoso en cuando a materiales o mano deoba bajo de ese periodo, el vendedor reparar o reemplazar al producto a su entera disreción.

ESTA GARANTÍA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARANTías EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTías IMPLICITAS, INCLUIDAS TODAS LAS GARANTías DE COMERCIALIZACION O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACION AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuando a la duración de una garantía y algunos Estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es possible que las limitaciones anteriores no se appliquen a usted.Esta garantía le otorga derechos legales espécíficos y es posible que usted goce dethers derechos que pueda variar de una jurisdicción a另一边).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están susujetas a gran variación, el fabricante no garantiza la adequación de这些东西 dispositivos para unareshapingespecifica.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susjetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
