BEDIENUNGSANLEITUNG U442DOCK8GGG Tripp Lite

Copyright © 2022 Tripp Lite. Alle Warenzeichen sind alleiniges Eigentum des jeweiligen Inhabers.

Produktmerkmale

U442-DOCK8-GG und U442-DOCK8G-GG

• Unterschiedt 4K-Auflösungen bis zu 3840 x 2160 bei 30 Hz im DisplayPort-MST-Modus (Multi-Stream Transport), um das Bild gleichzeitig auf drei Displays zu erweitern
• Jeder HDMI-Anschluss unterstützt jeweils 4K Auflösungen bis zu 3840 x 2160 bei 60 Hz mit 4:4:4 Farbunterabtastung, 36-Bit Deep Color (12 Bits pro Kanal) und HDCP 1.4/2.2
• USB-A-Hub-Anschlüsse unterstützen USB 3.2 Gen 1 Geschwindigkeiten bis zu 5 Gbit/s; ein dedizierter Anschluss unterstützt bis zu 7,5 W* zum Laden
• USB-C PD 3.0-Anschluss unterstützt 20 V 5 A (100 W) Leistungsausgang zum Laden des Hostgeräts und sorgt für eine stabile Verbindung während des Anschlusses und der Trennung**
• Dual-Kartenleser unterstützen Secure Digital v3.0 UHS-I (Ultra High Speed) und können gleichzeitig verwendet werden
• Unterstützung den alternativen DisplayPort 1.4-Modus zur Ausgabe von 4K-Video und digitalem Audio ohne spezielle Softwaretreiber
• Kompatibel mit USB-C- und Thunderbolt 3-Anschlüssen
• Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation
• RJ45-Anschluss unterstützt echte 10/100/1000 Mbit/s Netzwerkgeschwindigkeiten, wenn das WLAN schwach oder nicht verfügbar ist (nur U442-DOCK8G-GG)

Lieferumfang

U442-DOCK8-GG oder U442-DOCK8G-GG
Benutzerhandbuch

Optionales Zubehör

P569-XXX-CERT HDMI 2.0 Hochgeschwindigkeitskabel
- U322-XXX-BK USB 3.2 SuperSpeed-Gerätekabel (A/B Stecker)
- M100-XXX-HD hochbelastbares USB-A-zu-Lightning-Kabel
- N202-Serie Cat6 24 AWG Volldraht-Patchkabel (nur U442-DOCK8G-GG)

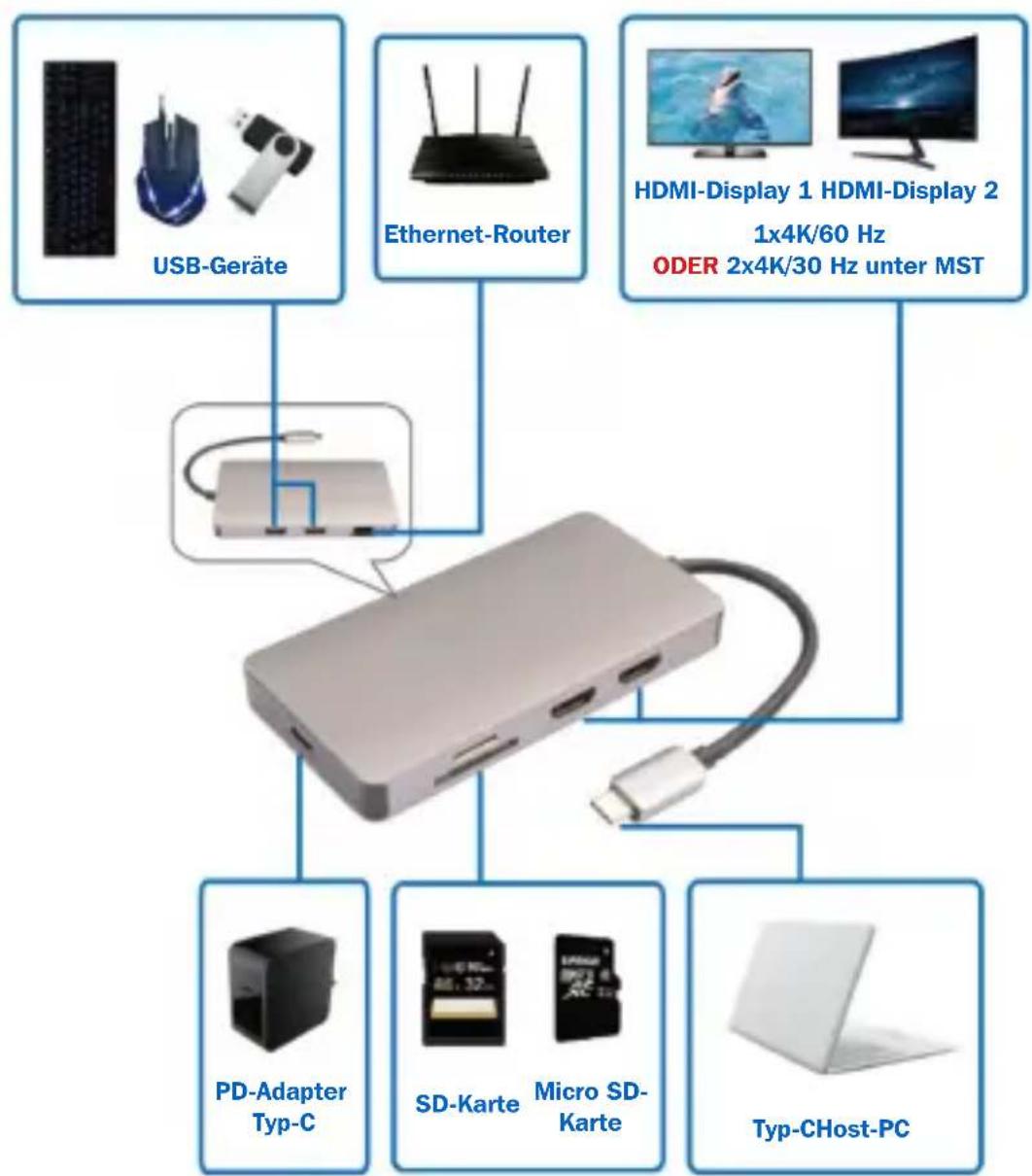

Installation

Hinweis: Beim Anschluss an einen Host, der im DP 1.4 Alt-Modus unterstützt wird, beträgt die maximale Auflösung der HDMI-Anschlüsse 4K/60Hz (Dual: 4K/30Hz ). Wenn ein Host mit DP 1.2 Alt-Modus angeschlossen wird, beträgt die maximale Auflösung der HDMI-Anschlüsse 4K/30Hz (Dual: 1080p/60Hz ) aufgrund der begrenzten Bandbreite.

Installation

1. Stecken Sie das eingebaute USB-C-Kabel in den USB-Coder Thunderbolt 3-Anschluss des Quellgeräts ein.

Hinweise:

• Um sowohl Video/Audio als auch Datensignale zu übertragen, muss die Quelle den DisplayPort-Alt-Modus unterstützen.

• MST (Multi Stream Transport) ist für erweiterte Dual-Displays erforderlich. Die Displays werden unter SST (Single-Stream Transport) gespiegelt. Normalerweise wird MST von Windows-Systemen und SST von Mac-Systemen untersucht.

• Schließen Sie mit den vom Benutzer bereitgestellten HDMI-Kabeln ein oder zwei HDMI-kompatible Displays an die Dockingstation an.

• Schreiben Sie bis zu zwei (U442-DOCK8G-GG) oder drei (U442-DOCK8-GG) USB 3.2 Gen 1 Peripheriegeräte an. Ein dedizierter USB-A-Anschluss bietet eine Schnellladeleistung bis zu 7,5 A.
• Stecken Sie eine Micro SD- und/oder SD-Karte in die Speicherkartensteckplätze, um Daten zum oder vom Quellgerät zu übertragen.
• Laden Sie ihre Quelle, bis zu 20 V 5 A (100 W), über den verfügbaren USB-C PD 3.0-Anschluss auf.
• (Nur U442-DOCK8G-GG) Schließen Sie ein vom Benutzer bereitgestelltes Cat5e/6-Ethernet-Kabel an den RJ45-Anschluss an, um ein verkabeltes Gigabit-Ethernet-Netzwerk mit Geschwindigkeiten bis zu 10/100/1000 Mbit/s zu verbinden.

Technische Daten

Modell U442-DOCK8-GG U442-DOCK8G-GG
Eingangsanschluss USB-C	(Stecker) USB-C (Stecker)
Ausgangsanschlüsse (x2)	HDMI (Buchse)USB-C (Buchse)(x3) USB-A 3.2 Gen 1(Buchse)Micro SD (Buchse)SD (Buchse)	(x2) HDMI (Buchse)USB-C (Buchse)(x2) USB-A 3.2 Gen 1(Buchse)Micro SD (Buchse)SD (Buchse)RJ45 (Buchse)
Betriebstemperatur	0 °C bis 45 °C 32 bis 113 °F	(0 °C bis45 °C)
Lagertemperatur 14 °F bis	158 °F(-10 °C bis 70 °C)	14 °F bis 158 °F(-10 °C bis 70 °C)
Luftfeuchtigkeit beiBetrieb	10 % bis 85 % rF, nichtkondensierend	10 % bis 85 % rF,nicht kondensierend
Feuchtebereich für dieLagerung	5 % bis 90 % rF,nicht kondensierend	5 % bis 90 % rF,nicht kondensierend
Abmessungen derEinheit	4,33 x 0,45 x 2,32 Zoll /11 x 1,1 x 5,9 cm	4,33 x 0,45 x 2,32 Zoll /11 x 1,1 x 5,9 cm
Gewicht der Einheit 0,22 Ib. / 0,1 kg 0,22 Ib. / 0,1 kg
HDCP-Spezifikation	1.4/2.2 1.4/2.2
USB-Spezifikation	USB-A(USB 3.2 Gen 1, 5 Gbit/s)	USB-A(USB 3.2 Gen 1, 5 Gbit/s)
Maximal unterstützteVideoauflösung	3840 x 2160bis 60 Hz (Single)	3840 x 2160bis 60 Hz (Single)
	3840 x 2160bis 30 Hz (Dual)	3840 x 2160bis 30 Hz (Dual)
Netzwerkgeschwindigkeit Entfällt 10/100/1000 Mbit/s
Farbunterabtastung 4:4:4	4:4:4
PD-Ladespezifikation	PD 3.0 (100 W) PD 3.0 (100 W)
SD/Micro SD-Steckplatz	V3.0 UHS-I(Ultra High Speed) SDR12	V3.0 UHS-I(Ultra High Speed) SDR12

Garantie

3 Jahre eingeschränkte Garantie

Der Verkäuer garantiert, dass these Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in dieser Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkäuer diethese Fehler nach eigemem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERENTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschänkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschänkung einer implizierten Garantie untersagen, sind die oben genannten Beschänkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
