MODE D'EMPLOI LEC24B3320 HAIER

ATTENTION Ce symbole indique la présence d'une tension dangereuse dans l'appareil constituant un risque de choc électrique. Ce symbole indique que la documentation fournie avec l'appareil contient des instructions d'utilisation et d'entretien importantes. Pour réduire les risques d'incendie ou de chocs électriques, ce téléviseur ne doit pas être exposé à la pluie ou à l'humidité.

1) Lisez les présentes instructions.

2) Conservez le présent manuel.

3) Respectez tous les avertissements.

4) Suivez toutes les instructions.

5) N'utilisez pas ce téléviseur à proximité de l'eau.

6) Nettoyez uniquement avec un chiffon sec.

7) N'obstruez jamais les fentes d'aération, installez

conformément aux présentes instructions.

8) Cet appareil ne doit pas être installé près d'une source de

chaleur telle que radiateur, registre de chaleur, cuisinière ou tout autre appareil produisant de la chaleur.

9) N'essayez pas de contourner le dispositif de sécurité de la

fiche polarisée. Demandez à un électricien de remplacer votre prise de courant si vous n'arrivez pas à y insérer complètement la fiche.

10) Evitez que le cordon d'alimentation ne soit piétiné ou

écrasé, surtout au niveau des fiches, prises de courant et au point de leur sortie du téléviseur.

11) Utilisez uniquement des pièces/accessoires recommandés

12) Débranchez le téléviseur pendant les orages ou quand il

ne va pas être utilisé pendant une longue période.

13) Confiez toute réparation un Centre des services qualifié.

Il faut faire inspecter le téléviseur s'il a subi d'une manière ou d'une autre un quelconque dommage tel que cordon ou fiche d'alimentation endommagée, liquide ou objets tombés à l'intérieur, si a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou s'il est tombé.

14) La fiche d'alimentation est utilisée comme dispositif de

débranchement de l'appareil, elle doit rester facilement accessible.

15) Pour ne pas gêner la ventilation, les fentes d'aération ne

doivent pas être couvertes par des objets tels que des journaux, nappes de table, rideaux etc.

16) Ne posez pas sur le téléviseur des sources de flamme nue

telles que des chandelles allumées.

17) Il faut tenir compte de la protection de l'environnement

lors de l'élimination des batteries.

18) Utilisez le téléviseur dans des climats modérés.

19) Ce téléviseur ne doit pas être exposé au ruissellement ni à

la projection d'eau et aucun objet rempli de liquides, tels que des vases, ne doit être posé dessus. Ce symbole indique que ce produit comprend une double isolation entre une tension dangereuse et les parties accessibles par l'utilisateur. Utilisez seulement des pièces de rechange identiques lors des réparations. Ce symbole indique que ce produit ne doit pas être mis au rebut avec les déchets ménagers et ce dans tous les pays de l'Union Européenne. En aidant à la récupération séparée, vous aidez à garantir que les produits seront recyclés d'une façon appropriée et ainsi à préserver les ressources naturelles et à protéger l'environnement et la santé humaine. Ramenez donc cet appareil à des points de collecte appropriés ou le retourner au revendeur auprès duquel vous l'avez acheté. Ainsi il sera recyclé et vous contribuez ainsi à préserver l'environnement. Les batteries ne doivent pas être exposées à une chaleur excessive telle que les rayons du soleil, le feu et autres.

L'utilisation d'un casque ou d'écouteurs avec un volume sonore trop fort peut causer une perte auditive.

Haier s'est engagé à recycler en toute sécurité les produits et les matériaux électroniques. Vous pouvez trouver un site de recyclage local aux États-Unis à l'adresse : 1800RECYCLING.COM ou appelez le

ENERGY STAR est un programme conjoint de l'Agence de protection de l'environnement et du ministère de l'énergie des Etats-Unis qui aide à économiser de l'argent et à protéger l'environnement grâce à des produits et des pratiques éconergétiques. Le mode par défaut du produit (mode standard) a déjà passé le test Energy Star avec succès. Dans un autre mode, la consommation d'énergie de ce téléviseur peut augmenter au-delà des limites exigées par la qualification ENERGY STAR.

CONSIGNES DE SÉCURITÉ ET AVERTISSEMENTS

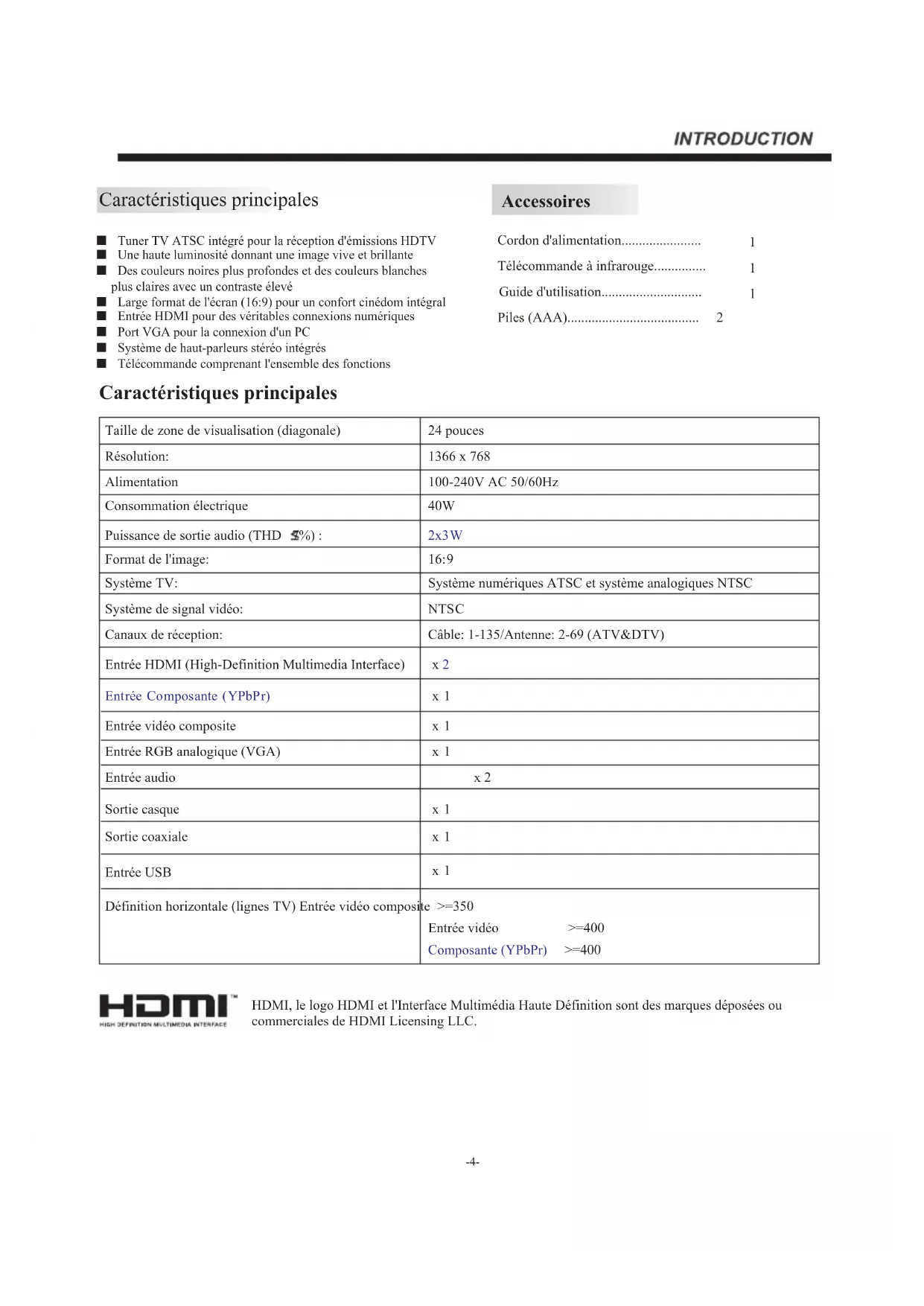

-2-Dim:51 5*320 mm(不包 括底座） -3-Caractéristiques principales Télécommande à infrarouge...............

Guide d'utilisation.............................

■ Tuner TV ATSC intégré pour la réception d'émissions HDTV ■ Une haute luminosité donnant une image vive et brillante ■ Des couleurs noires plus profondes et des couleurs blanches plus claires avec un contraste élevé ■ Large format de l'écran (16:9) pour un confort cinédom intégral ■ Entrée HDMI pour des véritables connexions numériques ■ Port VGA pour la connexion d'un PC ■ Système de haut-parleurs stéréo intégrés ■ Télécommande comprenant l'ensemble des fonctions HDMI, le logo HDMI et l'Interface Multimédia Haute Définition sont des marques déposées ou commerciales de HDMI Licensing LLC. Caractéristiques principales x 2 Résolution: Système TV: Système de signal vidéo: Canaux de réception: 16:9 NTSC Câble: 1-135/Antenne: 2-69 (ATV&DTV) x 1 Entrée HDMI (High-Definition Multimedia Interface) Entrée audio x 2 x 1 Définition horizontale (lignes TV) Entrée vidéo composite >=350 Composante (YPbPr) >=400 Entrée vidéo >=400 x 1 100-240V AC 50/60Hz 2x3W Système numériques ATSC et système analogiques NTSC Sortie casque x 1 x 1 Sortie coaxiale Format de l'image: Taille de zone de visualisation (diagonale) Alimentation Puissance de sortie audio (THD 7%) : Entrée Composante (YPbPr) Entrée vidéo composite Entrée RGB analogique (VGA) Consommation électrique x 1 Entrée USB 1366 x 768 24 pouces 40W -4-Base Stand Assembly Instruction

1. Placez le téléviseur sur une surface plane avec l'écran orienté vers le bas. Utilisez une serviette pour

protéger l'écran. Placez le support de base dans la partie inférieure du socle intermédiaire de pied.

2. Fixez femement le support de base au socle intermédiaire de pied à l'aide des vis fournies.

Remarque: Ce support n'est pas pivotant. N'essayez pas de faire pivoter le téléviseur. -5-Panneau avant Panneau latéral Connexions arrière Connexions latérales Voici tous les ports de connexion (de gauche à droite) : HDMI2 , . Remarque: Lorsque HDMI offre un signal d'entrée provenant d'une source DVI alors le signal d'entrée audio doit être connecté à l'entrée audio PC. HDMI1, , USB VGA, PC AUDIO, HEADPHONE, COAXIAL (sortie audio), RF Voici tous les ports de connexion (de gauche à droite) : POWER SOCKET, VIDEO, AUDIO INPUT, Remarque: AV et composante (YPbPr) se partagent les entrées audio L et R. YPbPr (COMPONENT) INPUT.

1. : Permet d'afficher le Menu Source.

2. MENU: Permet d'afficher le Menu principal.

3. CH+/CH-: En mode TV, appuyez sur "CH+" ou "CH-

" pour passer à la chaîne suivante ou précédente. En mode MENU, appuyez sur "CH+" ou "CH-" pour sélectionner des éléments en mode veille, appuyez sur "CH+" ou "CH-" pour allumer le téléviseur.

4. VOL+/VOL-: Permet de régler le niveau sonore. En

mode MENU, appuyez sur "VOL+" ou "VOL-" pour régler l'élément que vous avez sélectionné.

5. : Appuyez sur cette touche pour mettre l'unité en

marche à partir du mode STANDBY. Appuyez de nouveau pour passer en mode STANDBY. 30 30YPbPr CC MTS VGA DTV

STRENGTHTV AV HDMIEPGCH LIST FAV

Il y a trois ports HDMI à l'arrière de votre téléviseur. Ces ports permettent de connecter un lecteur lecteur DVD ou autre appareil vidéo. Une entrée vidéo composante (Y, Pb, Pr) et une composite (AV) se trouvent à l'arrière de votre téléviseur. Ces entrées permettent de connecter un magnétoscope, décodeur câble ou autre appareil vidéo. Voir le schéma ci-dessous. Vous pouvez également vous référer au manuel d'utilisation de l'appareil que vous essayez de connecter. Blu-ray, Les entrées du téléviseur peuvent être connectées aux équipements suivants: Magnétoscope, lecteur multi disque, DVD, caméscope, console de jeu ou système stéréo, etc..... YPbPr peut supporter les formats vidéo suivants: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p. Yellow (video)White(audio L)Red(audio R or Pr)

Dans ce menu, vous pouvez régler les options d'image, telles que contraste, luminosité, etc. Utilisez sur pour sélectionner, appuyez sur OK pour régler.

Lorsqu'un PC est connecté, vous pouvez régler les paramètres VGA.

2) V-Pos: Régler la position verticale de l'écran.

3) Clock: Permet d'effectuer un réglage fin de la largeur

4) Phase: Permet d'effectuer un réglage fin de la phase de

l'écran. En général il vaut mieux ne pas toucher cet élément.

5) Auto: Permet de régler automatiquement l'image de

1) Pour régler contraste, luminosité, couleur et netteté, il faut

que le mode image soit sur personnalisé. Réglez la température de couleur sur Froid pour donner aux couleurs blanches une teinte bleue, Normal pour donner aux couleurs blanches une teinte neutre, Chaud pour donner aux couleurs blanches une teinte rouge

Le mode image d'économie d'énergie est le réglage par défaut, si vous sélectionnez d'autres options, la consommation d'énergie peut changer.

Ce menu permet de régler les options sonores. sur pour sélectionner, appuyez sur OK pour régler. Utilisez

Ce menu permet de régler la langue des menus et du sous-titrage, régler la veille automatique, le fuseau horaire, la restauration par défaut, etc Utilisez sur pour sélectionner, appuyez sur OK pour régler.

La langue audio n'est disponible qu'en mode ATSC/TV. Le Volume automatique n'est disponible que lorsque le volume du signal d'entrée est trop élevé ou présente une distorsion.

1) CC Mode : Permet de d'activer le mode sous-titrage.

3) Option : Permet de modifier la police du sous-

1) Restore Default : Permet d'effacer toutes les

chaînes mémorisées et de Restore Default. CC Mode CC On Basic Selection CC1 Advanced Selection Servicel Option

-11-Et utilisez la touche OK pour verrouiller/déverrouiller le Contrôle parental.

2) MPAA: Permet de changer le niveau de contrôle de

Surveillance parentale suggérée. Certains contenus pourraient ne pas convenir à des enfants. PG-13 Présence obligatoire des parents. Certains contenus pourraient ne pas convenir à des enfants de moins de 13 ans.

Restreint. La supervision d'adultes est recommandée avec des enfants de moins de 17 ans (l'âge varie avec certaines juridictions) Interdit pour les moins de 17 ans. X est une classification plus ancienne qui est unifiée avec NC-17 mais peut être codée dans les données de certains films anciens.

1) Canada English: Permet de définir le niveau de

classification pour le Canada anglais: NON CLASSÉ, C, C8+, G, PG, 14+, 18+.

4. MENU LOCKDans ce menu, vous pouvez changer

le mot de passe et configurer la puce antiviolence. Il faut entrer un mot de passe, pour accéder au menu verrouillage. Le mot de passe par défaut est 0000.

1) Ancien mot de passe: Entrez l'ancien mot de passe.

2) Nouveau mot de passe: Entrez le nouveau mot de

3) Confirmez le mot de passe : Rentrez le nouveau mot

Lorsque le verrouillage du système est ON, on peut régler les options ci-dessous.

Appuyez sur OK pour afficher l'écran suivant.

1) TV: Appuyez sur OK pour afficher l'écran suivant.

Appuyez sur OK pour afficher l'écran suivant.

ALL TV RATING MENU Canada Canada Eng Canada Fre MENU -12--13- Classification Description Age E Non classé: Comprend nouvelles, sport, documentaires et autres émissions d'information:émission-débat, vidéos musicales et variétés. C Enfants: Destiné aux enfants de moins de 8 ans. Apporte une attention particulière aux thèmes pouvant menacer leur sens de la sécurité et leur bien-être. C8+ Enfants de plus de 8 ans: Ne contient pas de scène de violence en que moyen préféré, acceptable ou unique pour résoudre un conflit n'encourage pas non plus les enfants à imiter les actes dangereux qu'ils ont pu voir à l'écran. tant

G Général: Considéré comme acceptable pour tous les groupes d'âge, convient à toute la famille, contient très peu de violence physique, verbale ou affective. PG Supervision parentale: Destiné au grand public mais ne convient pas aux jeunes enfants (de moins de 8 ans) car peut contenir des thèmes ou des questions controversés. 14+ Plus de 14 ans: Peut contenir des thèmes où la violence est l'un des éléments prédominants de l'histoire, mais fait partie du développement de l'intrigue ou du personnage. Le langage utilisé peut être cru et des scènes de nudité sont montrées dans le contexte du thème. 18+ Adultes: Destiné aux spectateurs de 18 ans et plus et peut contenir des scènes de violence qui, tout en étant en relation avec le développement de l'intrigue, du personnage ou des thèmes, s'adressent exclusivement aux adultes. Peut contenir du langage obscène et des scènes de sexe et de nudité.

2) Canada French : Pm définir le niveau de classification pour

le Canada français: E, G, 8ANS+, 13 ANS+, 16ANS+, 18ANS+. Classification Description Age E Emission non classée G Général: Pour tous les âges et les enfants, contient un minimum de violence directe, mais peut être intégrée à l'intrigue de manière humoristique ou fantaisiste. 8ans+ Grand public mais déconseillé aux jeunes enfants: Peut être regardée par un large public mais peut contenir des scènes pouvant perturber les enfants de moins de 8 ans qui ne peuvent pas faire la distinction entre les situations imaginaires et la réalité. Il est recommandé de regarder ces programmes avec les parents. 13ans+ Plus de 13 ans: Peut contenir de nombreuses scènes de violence et des scènes de violence intense. 16ans+ Plus de 16 ans: Peut contenir de nombreuses scènes de violence et des scènes de violence extrême. 18ans+ Plus de 18 ans: Réservé aux adultes. Peut contenir de nombreuses scènes de violence et de violence extrême.

II peut être réglé dans le mode TV numérique ATSC.

Appuyez sur OK pour réinitialiser les réglages RRT aux valeurs par défaut.

Dans ce menu, vous pouvez régler les chaînes TV numériques et analogiques. Utilisez sur pour sélectionner, appuyez sur OK pour régler.

Permet de sélectionner le signal Antenne/Câble.

Lors de la première utilisation du téléviseur, vous devez rechercher toutes les chaînes d'abord. Appuyez sur OK pour confirmer et afficher l'écran suivant. Channel

Appuyez sur OK pour sélectionner/supprimer une chaîne de la liste des favoris.

Vous pouvez afficher les fichiers de musique et de photos via le port USB qui se trouve sur le panneau arrière: PHOTO MUSIC Haier Innovation Life USB 2. 0 Bac kEXI TMov e Sel ect OK-14-32
