REALiS WUX6010 - Projecteur professionnel CANON - Notice d'utilisation et mode d'emploi gratuit

Type de projecteur	Projecteur DLP
Résolution	WUXGA (1920 x 1200)
Luminosité	6000 lumens
Contraste	2000:1
Durée de vie de la lampe	Environ 3000 heures (mode normal)
Connectivité	HDMI, VGA, USB, RS-232
Poids	Environ 8,5 kg
Dimensions	400 x 300 x 120 mm
Niveau sonore	35 dB (mode normal)
Utilisation recommandée	Présentations professionnelles, salles de conférence, installations fixes
Maintenance	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Sécurité	Ne pas exposer à l'humidité, ne pas toucher la lampe chaude
Garantie	1 an sur le projecteur, 90 jours sur la lampe

FOIRE AUX QUESTIONS - REALiS WUX6010 CANON

Comment connecter le projecteur CANON REALiS WUX6010 à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour relier le projecteur à votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez la source appropriée à l'aide de la télécommande.

Que faire si l'image projetée est floue ?

Vérifiez la lentille du projecteur pour vous assurer qu'elle n'est pas sale. Utilisez la fonction de mise au point du projecteur pour ajuster l'image. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment ajuster les paramètres de couleur du projecteur ?

Accédez au menu de configuration du projecteur à l'aide de la télécommande, puis sélectionnez 'Paramètres d'image'. Vous pourrez ajuster les niveaux de couleur, de contraste et de luminosité.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une source d'alimentation et que l'interrupteur est en position 'ON'. Si le problème persiste, essayez de débrancher et de rebrancher le câble d'alimentation.

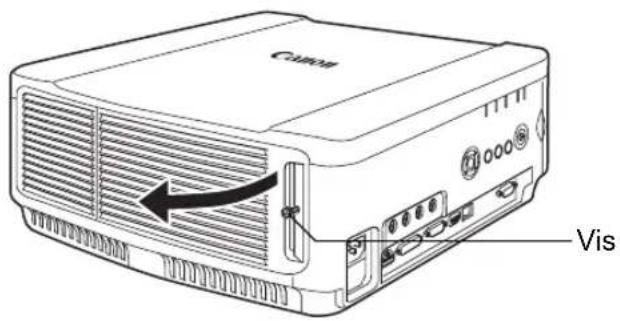

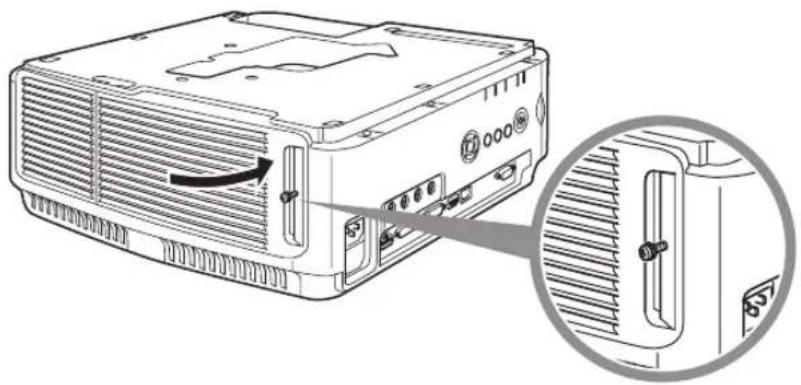

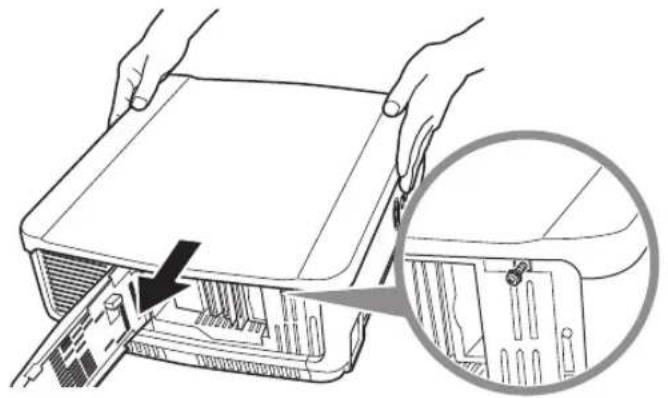

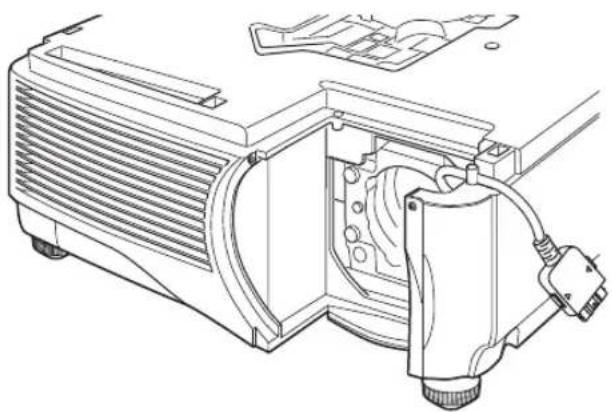

Comment remplacer la lampe du projecteur CANON REALiS WUX6010 ?

Pour remplacer la lampe, éteignez le projecteur et débranchez-le. Retirez le panneau d'accès à la lampe, dévissez l'ancienne lampe et insérez la nouvelle. Refermez le panneau et allumez le projecteur.

Le son ne fonctionne pas, que faire ?

Assurez-vous que le volume du projecteur n'est pas réglé sur muet. Vérifiez également que la source audio est correctement connectée et que les câbles ne sont pas endommagés.

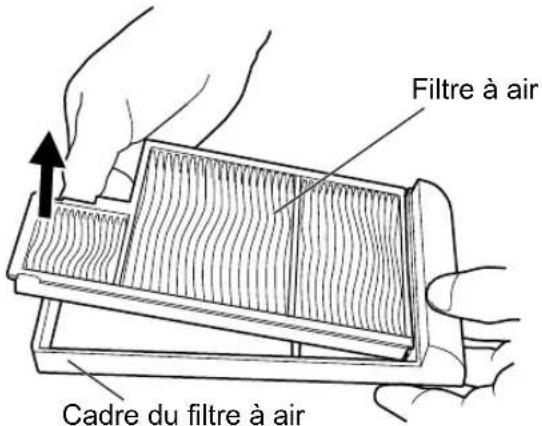

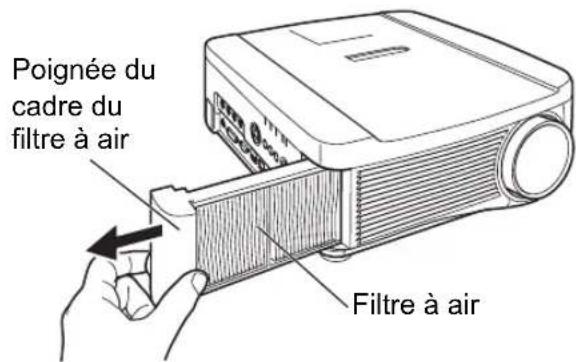

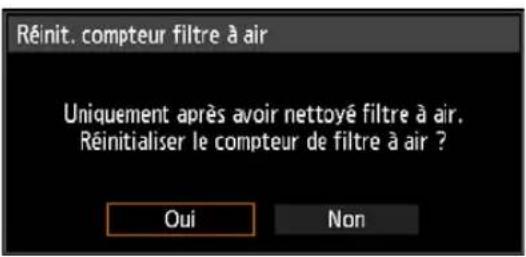

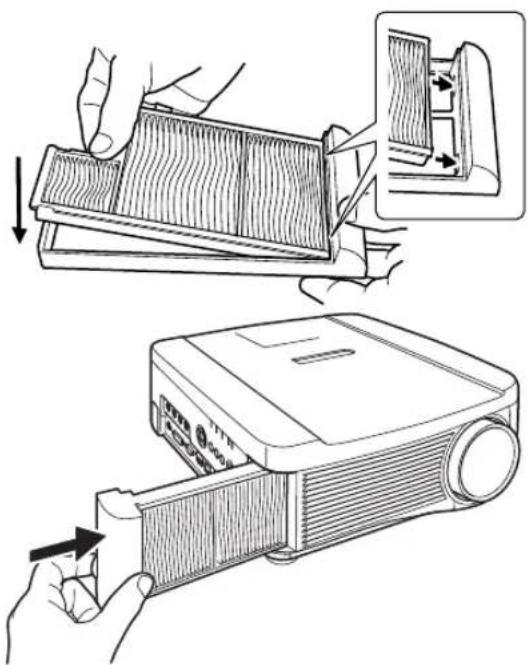

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le filtre à air, nettoyez-le délicatement avec un aspirateur ou un chiffon doux, puis réinstallez-le.

Le projecteur ne détecte pas mon appareil, que faire ?

Vérifiez que tous les câbles sont correctement connectés et que l'appareil source est allumé. Essayez de changer de port HDMI ou VGA et assurez-vous que vous avez sélectionné la bonne source sur le projecteur.

Comment réinitialiser les paramètres d'usine du projecteur ?

Accédez au menu de configuration, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela remettra tous les paramètres à leurs valeurs d'origine.

MODE D'EMPLOI REALiS WUX6010 CANON

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

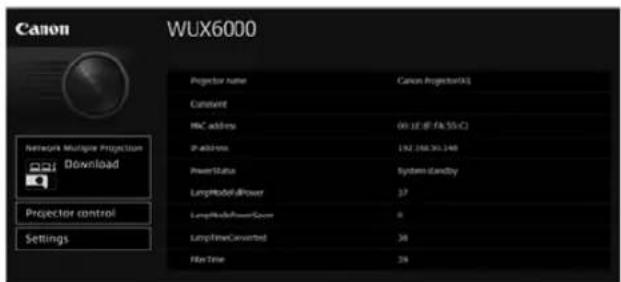

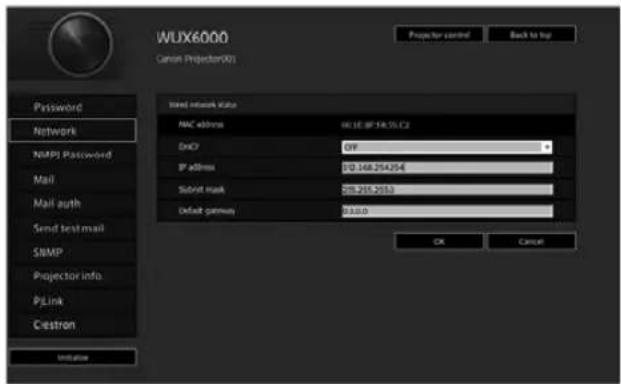

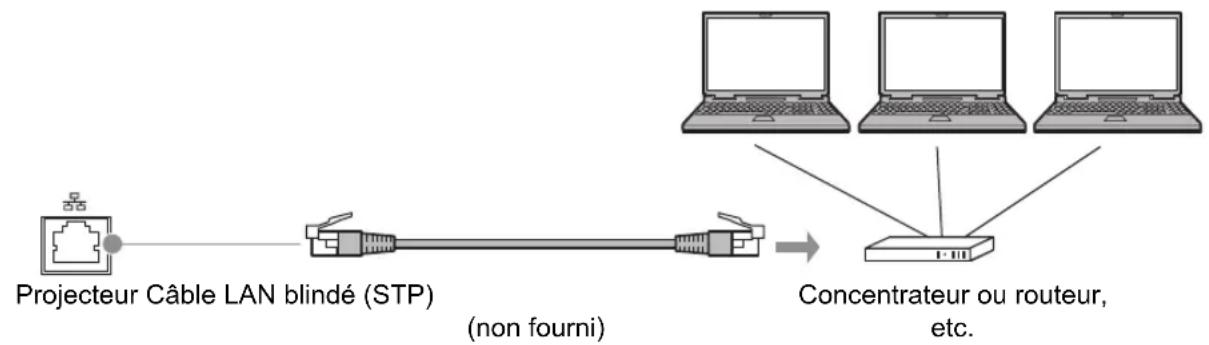

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Comment utiliser ce manuel

Nous vous remercions d'avoir choisi un projecteur Canon.

Le projecteur multimédia WUX6000 (« le projecteur » dans ce qui suit) est un projecteur de haute performance qui est capable de projeter un écran d'ordinateur de haute résolution et une image numérique de haute qualité sur un grand écran.

Ce manuel

Il s'agit du mode d'emploi pour les projecteurs multimédia WUX6000. La section « Fonctionnement » décrit comment utiliser le projecteur. La section « Installation et entretien » décrit la procédure d'installation du projecteur, la procédure de connexion réseau et l'entretien périodique. Lisez attentivement ce manuel afin d'optimiser l'utilisation de votre projecteur. Si possible, l'installation du projecteur doit être effectuée par un technicien qualifié. Pour plus d'informations, contactez le Canon Call Center.

Symboles des touches

Le projecteur peut être commandé à l'aide des touches de la télécommande ou sur le côté du projecteur. La télécommande vous permet d'utiliser toutes les fonctions du projecteur.

Dans ce document, le fonctionnement des touches est illustré comme suit.

Fonctionnement des touches sur le côté du projecteur Sélection de l'aspect d'écran Sélectionnez le format d'écran correct pour l'écran utilisé. 1 Appuyez sur la touche MENU pour afficher la fenêtre Menu. Fonctionnement de la touche de la télécommande Indique les touches à sélectionner.

Symboles utilisés dans ce manuel

Les symboles utilisés dans ce manuel ont les significations suivantes.

Indique une précaution lors de l'utilisation ou une restriction.

Indique des informations supplémentaires dont il faut tenir compte pendant l'utilisation.

Mention des droits d'auteur

Veuillez noter que l'agrandissement ou la réduction de la taille d'une image dans un but commercial ou pour une présentation publique est susceptible de constituer une violation des droits de copyright protégés par la loi ou des droits de l'auteur de matériel original.

À propos des marques

• Ethernet est une marque déposée de Xerox Corporation.
• Microsoft, Windows, Windows Vista, Windows 7, Windows 8 et Aero sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et / ou dans d'autres pays.
• Mac, Mac OS et Macintosh sont des marques de Apple Inc., déposées aux États-Unis et / ou dans d'autres pays.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées HDMI Licensing, LLC.
• PJLink est une marque déposée, ou une application a été soumise à une demande d'enregistrement de marque au Japon, aux États-Unis et / ou dans d'autres pays ou régions.
• AMX est une marque d'AMX Corporation.
• Crestron®, Crestron RoomView® et Crestron Connected™ sont des marques déposées de Crestron Electronics, Inc.

Principales caractéristiques du projecteur

Projection LCOS haute résolution

Projection à 1920 x 1200 (WUXGA) grâce aux panneaux à cristaux liquides sur silicium (LCOS) réfléchissants haute résolution.

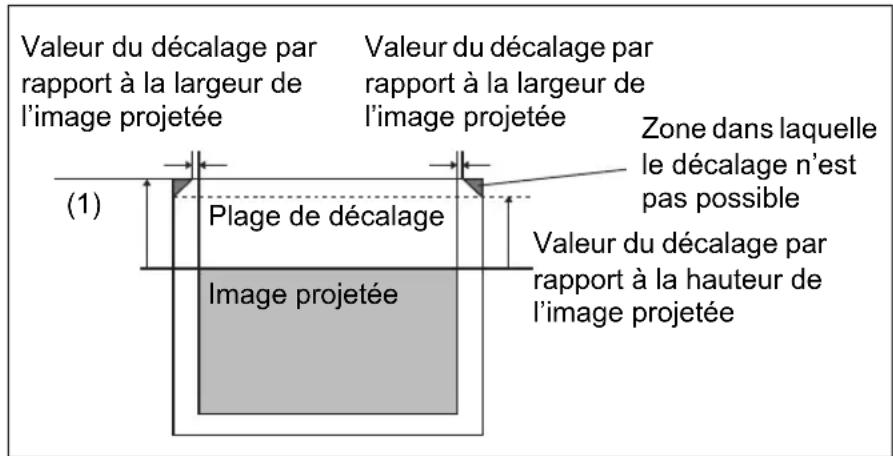

Décalage de l'objectif

Le décalage d'objectif permet le repositionnement motorisé de l'image en haut, en bas, à gauche ou à droite (P46) pour une plus grande liberté d'installation.

Zoom motorisé et réglage de la mise au point

Cadrage efficace grâce au zoom motorisé et au réglage de la mise au point

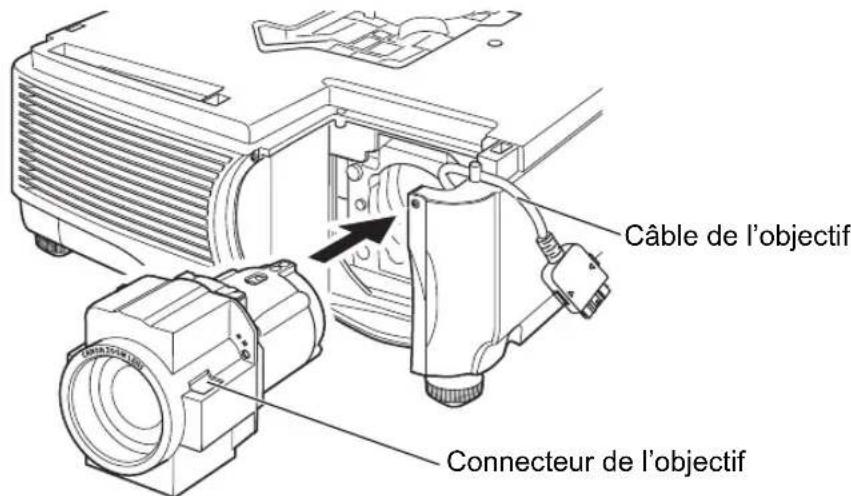

Cinq objectifs disponibles

Choisissez l'objectif optimal en fonction de la distance de projection ou de la finalité.

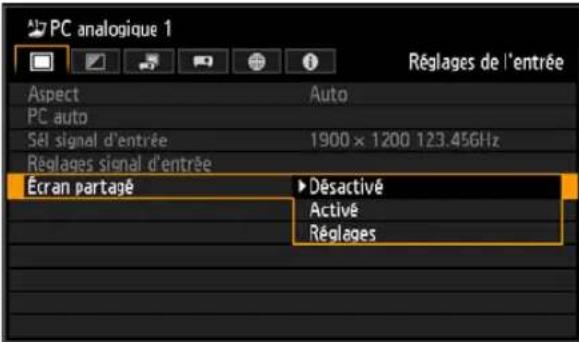

Affichage d'écran partagé

Projection côte à côte des images reçues de deux appareils connectés au projecteur. (P69)

Visionneur de fichier USB

Projetez des images JPEG enregistrées sur une clé USB. (P67)

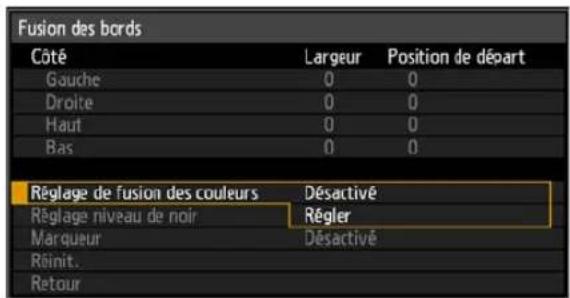

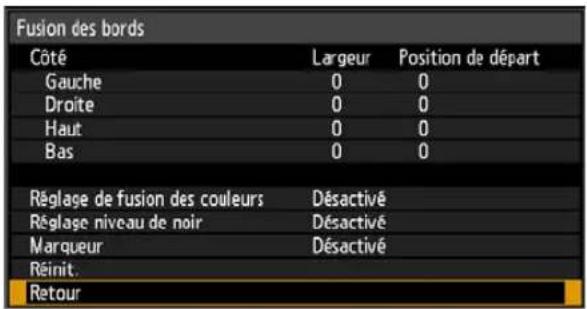

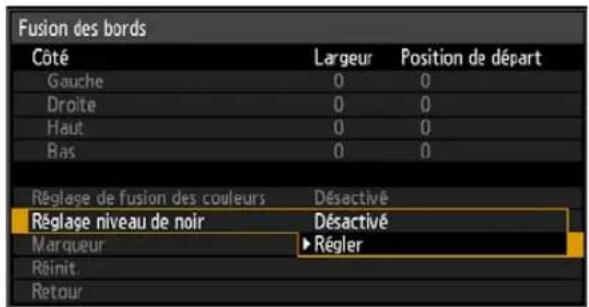

Fusion des bords

Fusionnez le chevauchement des bords des images de plusieurs projecteurs, pour rendre l'ensemble de l'image plus uni. (P161)

Schéma de test affiché

Projetez une série de schémas tests, sans qu'une image d'entrée ne soit nécessaire. (P160)

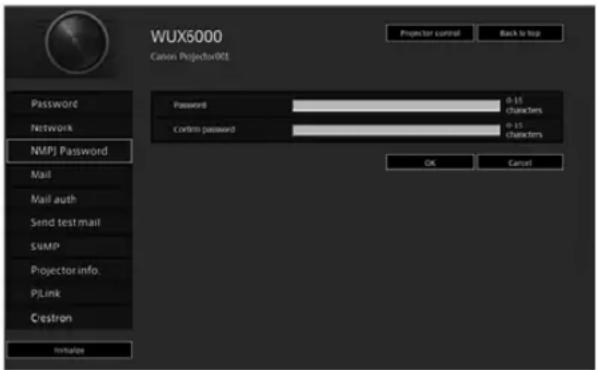

Projection multiple sur réseau (NMPJ)

Projetez les images de plusieurs ordinateurs via une connexion réseau. Pour en savoir plus sur Projection multiple sur réseau (NMPJ), reportez-vous au mode d'emploi séparé.

Guide de référence rapide

Ce guide de référence rapide vous aidera à trouver des fonctions qui utilisent pleinement le projecteur et sont utiles pour réaliser une présentation attrayante, etc.

Branchement du projecteur

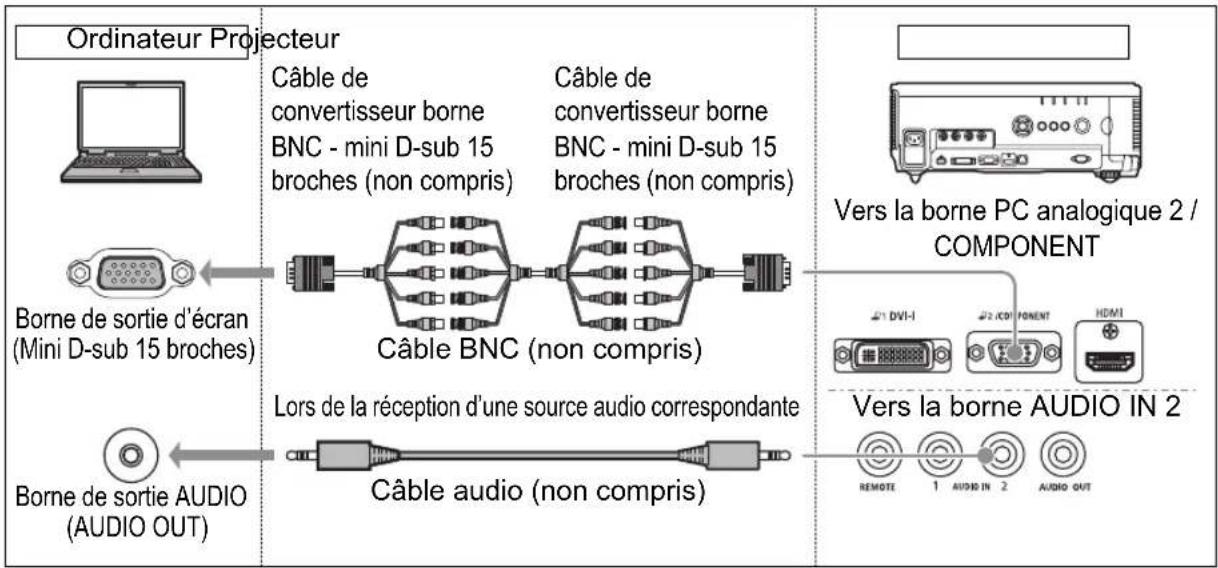

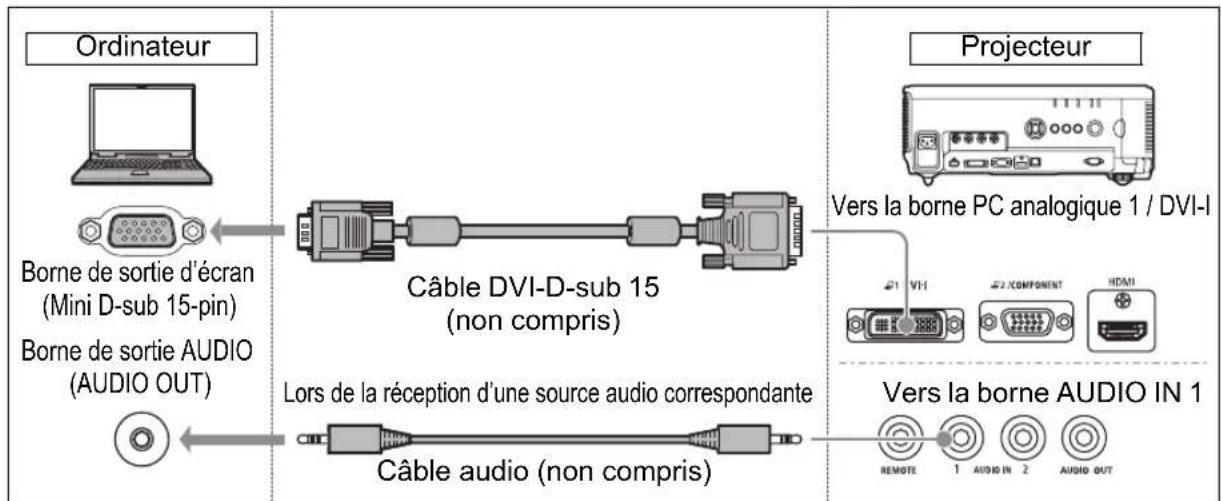

Branchement du projecteur sur un ordinateur (P137 - P139)

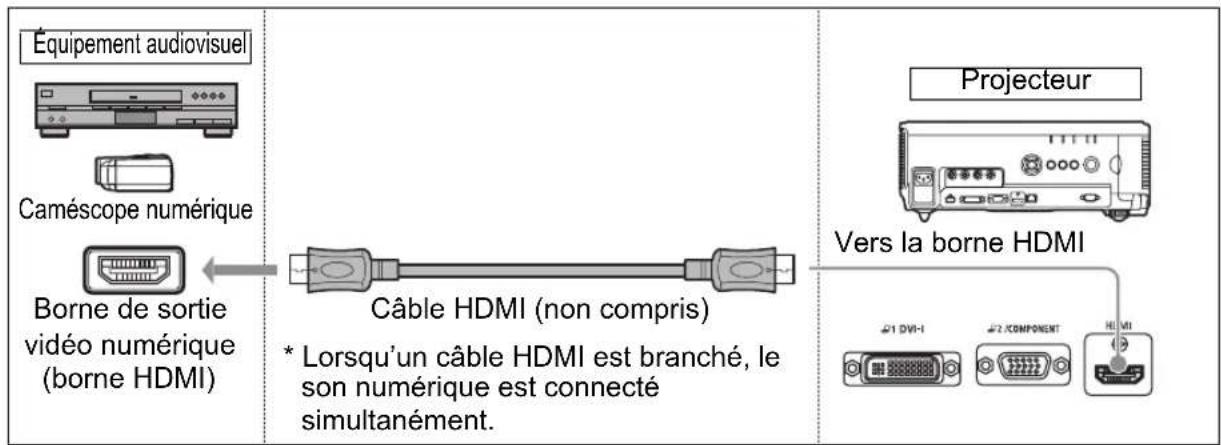

Branchement du projecteur sur un équipement audiovisuel (P140 - P142)

Projection d'une image

Début de la projection (P38)

Sélection d'un signal d'entrée (P39, P40)

Projection de l'image de deux sources en même temps (P69)

Réglage de l'image

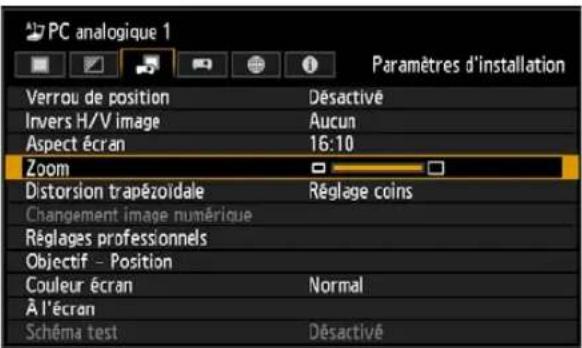

Régler la taille et la mise au point de l'image (P44, P45)

Correction de la distorsion trapézoïdale (P56)

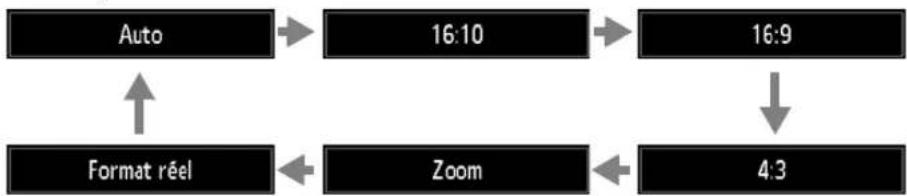

Réglage du format de l'image (P48 - P55)

Élimination du scintillement de l'écran d'ordinateur et ajustement du décalage de position (P79, P80)

Réglage des couleurs et de la qualité de l'image

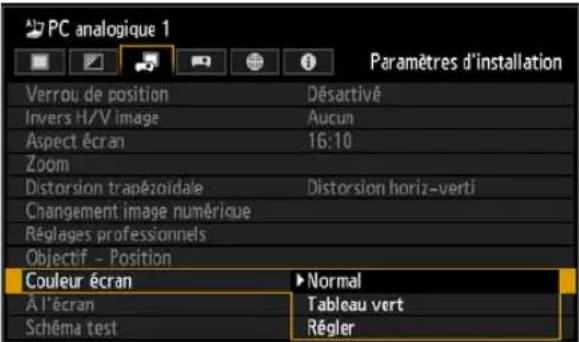

Projection d'une image sur un tableau vert (P154)

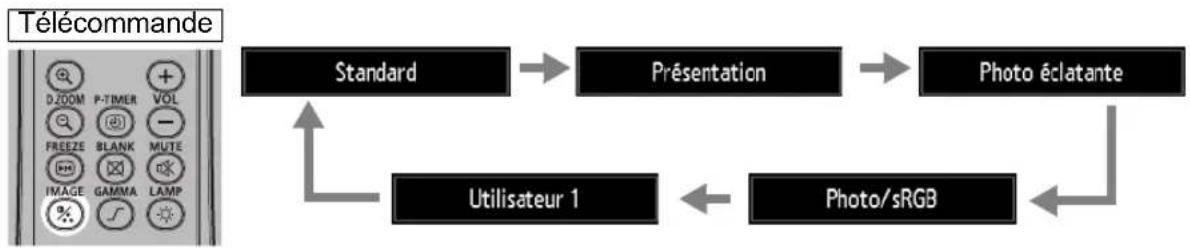

Sélection d'un mode image en fonction de l'image de projection (P86)

Réalisation de réglages fins des couleurs (P90)

Élimination du bruit (P92, P93)

Réalisation d'une présentation

Apparition temporaire d'une image noire (P64)

Arrêt sur image (P64)

Réglage du volume (P65)

Suppression du son (P65)

Agrandissement/réduction d'une image (P66)

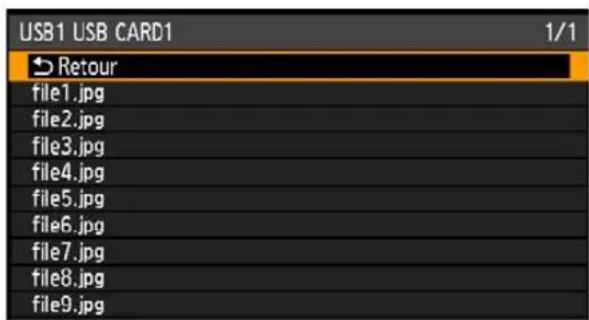

Projection des images d'une clé USB (P67, P68)

Changement de canal à distance (P107)

Réinitialisation du paramètre de projecteur

Annulation du mot de passe (P109)

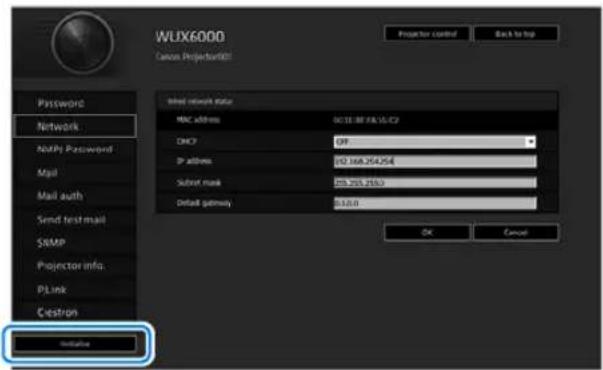

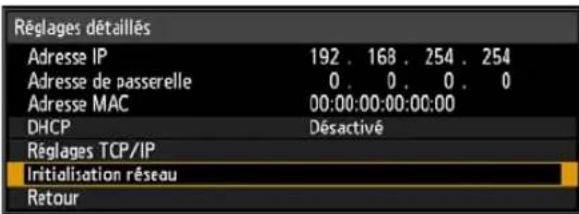

Initialisation des paramètres réseau (P176)

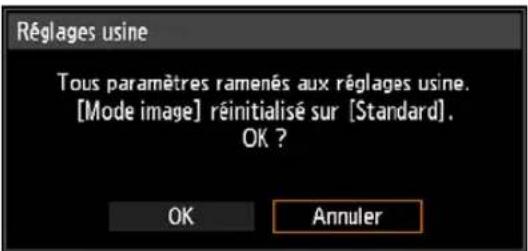

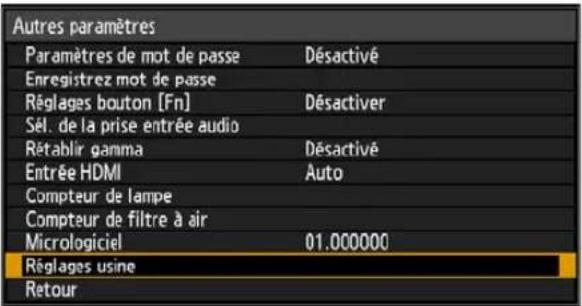

Restauration des paramètres de menu par défaut (P116)

Fonctions diverses

Utilisation de la Gestion d'alimentation (P103)

Mise sous tension du projecteur par branchement du cordon d'alimentation (P104)

Désactivation du bip pendant le fonctionnement (P105)

Désactivation des boutons (P106)

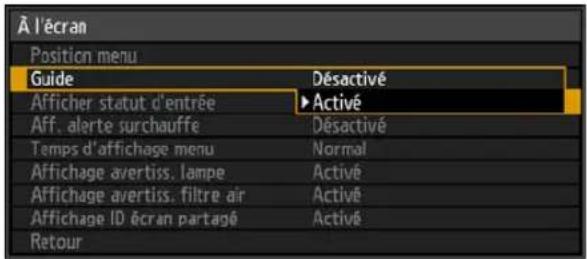

Masquer les messages du guide (P156)

Configuration d'un mot de passe (P109)

Réduction de la luminosité de la lampe (P98)

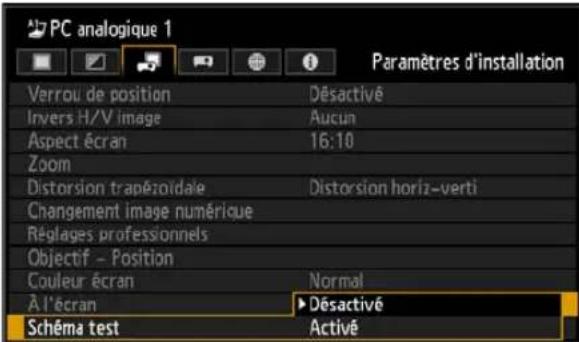

Schéma de test affiché (P160)

Sélection de la borne Audio In (P111)

Combinaison des images de plusieurs projecteurs (P161 - P168)

Projection des images via le réseau (Pour en savoir plus sur Projection multiple sur réseau (NMPJ), reportez-vous au mode d'emploi séparé.)

Table des matières

Comment utiliser ce manuel..... 2

Principales caractéristiques du projecteur .... 4

Guide de référence rapide...... 5

Instructions relatives à la sécurité .... 10

Précautions de sécurité .... 11

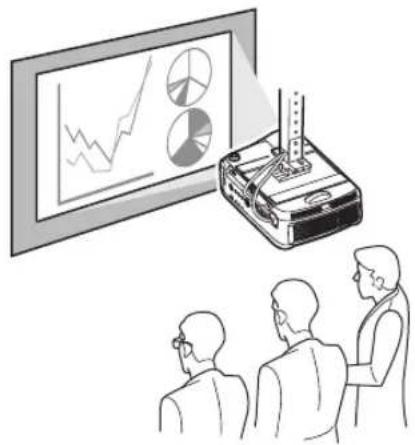

PRECAUTION POUR SUSPENDRE LE PROJECTEUR AU PLAFOND...... 11

NORMES DU CORDON D'ALIMENTATION SECTEUR .... 14

Avis de la commission fédérale des communications .... 15

Précautions d'emploi.... 17

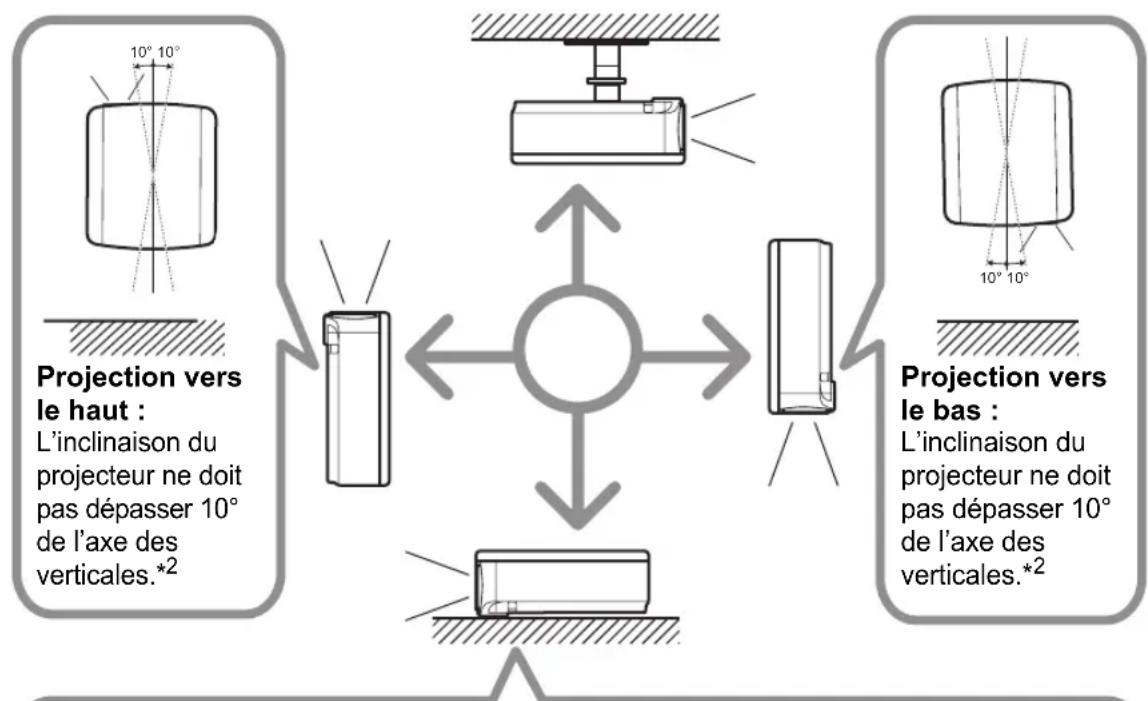

Précautions d'installation et de manipulation.... 18

Précautions relatives à la lampe ..... 20

Précautions relatives aux piles de la télécommande.... 21

Pour une utilisation en toute sécurité .... 23

Open Source Software ...... 25

Avant utilisation......27

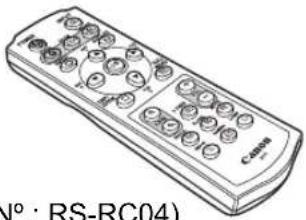

Accessoires fournis.... 28

Préparation de la télécommande.... 29

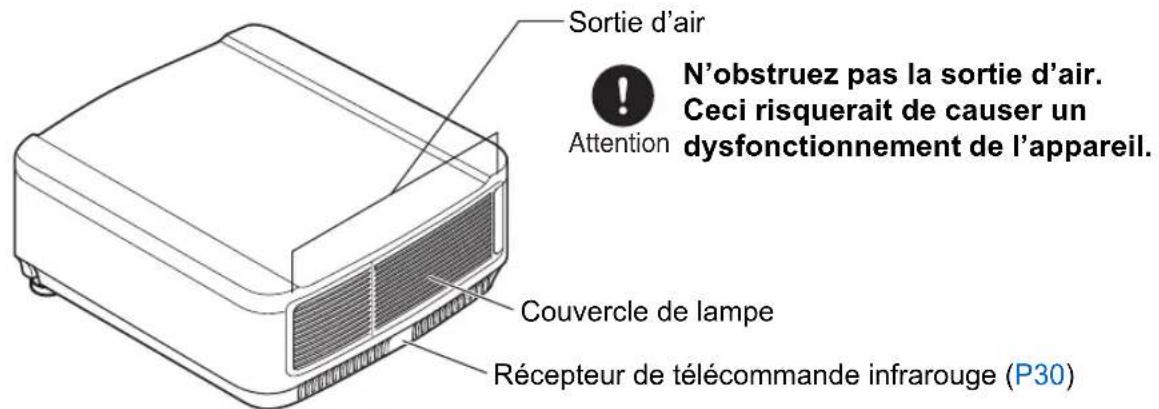

Noms des composants...... 31

Projecteur 31

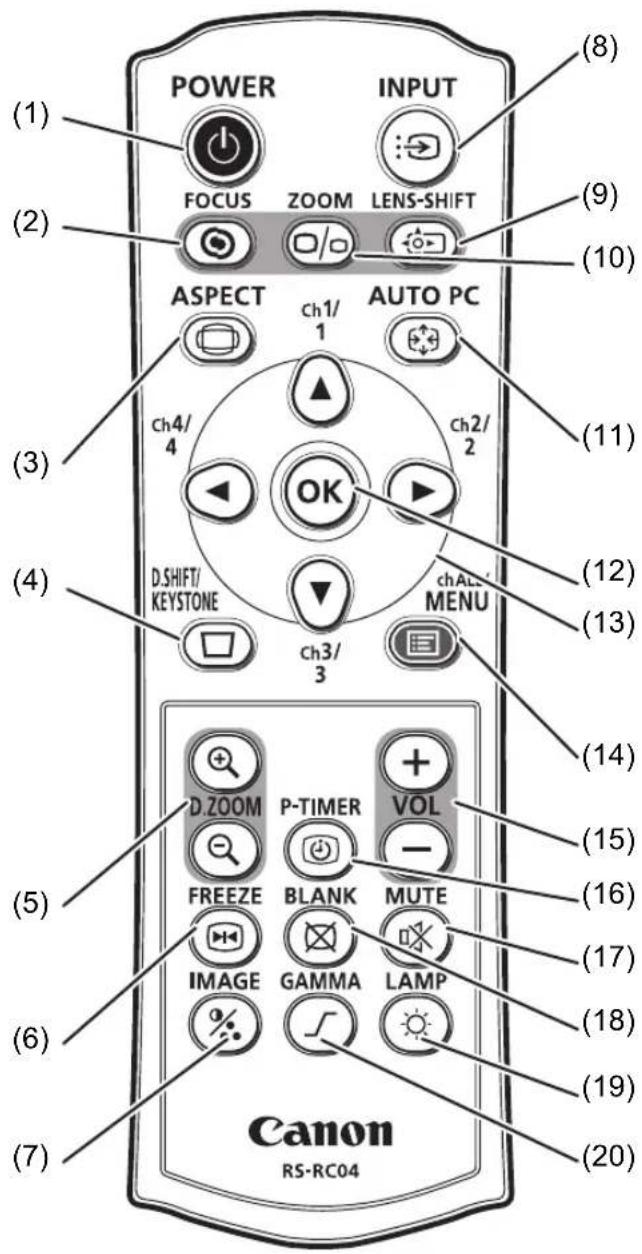

Télécommande.... 32

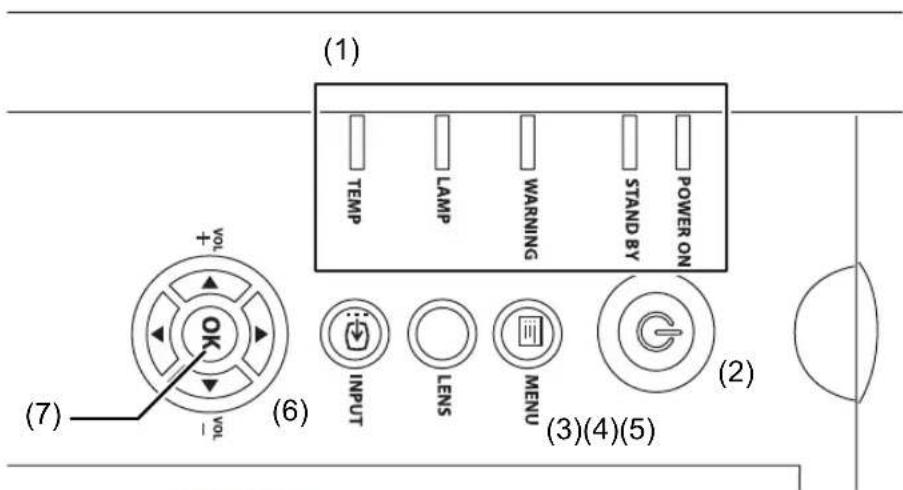

Commandes sur le côté 34

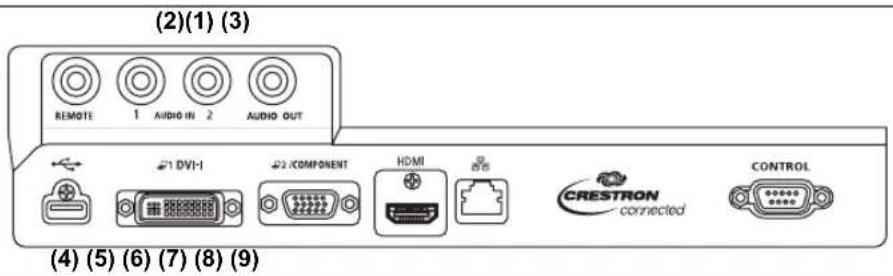

Borne d'entrée.... 36

Fonctionnement

Projection d'une image .....37

Étape 1 Allumer le projecteur ... 38

Étape 2 Sélectionner un signal d'entrée.... 39

Types de signaux d'entrée.... 39

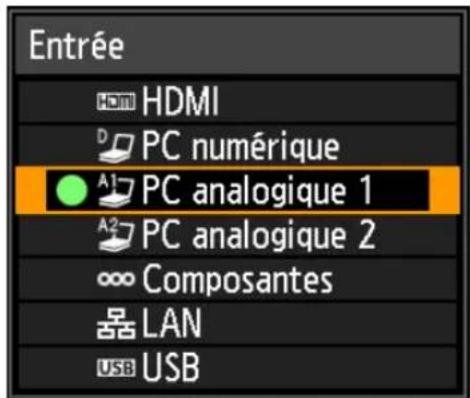

Sélection d'un signal d'entrée...... 40

Étape 3 Régler l'image...... 41

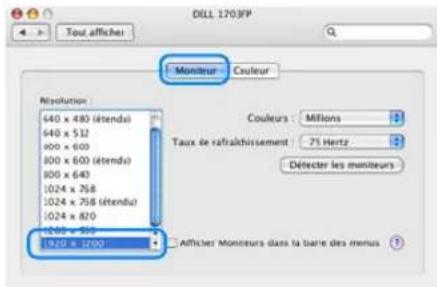

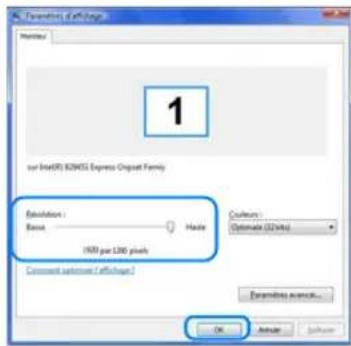

Configuration de la résolution d'affichage de l'ordinateur .... 41

Réglage de PC auto 43

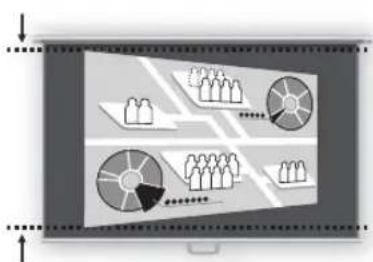

Mise au point, redimensionnement ou déplacement de l'image .... 44

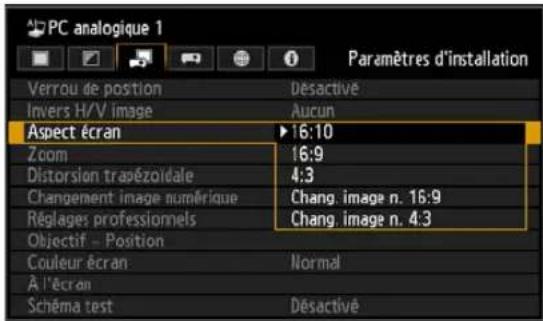

Étape 4 Sélectionner un format d'image (Aspect écran) adapté à l'écran....48

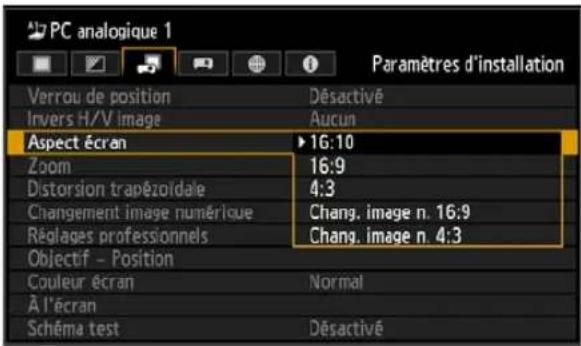

Sélection de l'aspect d'écran...... 48

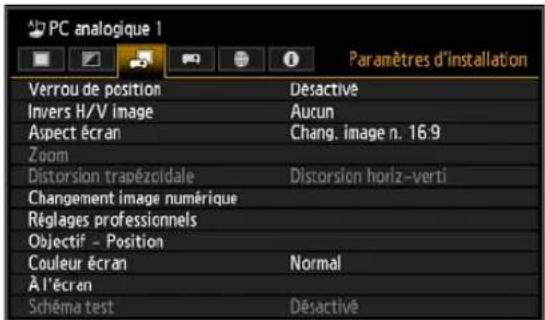

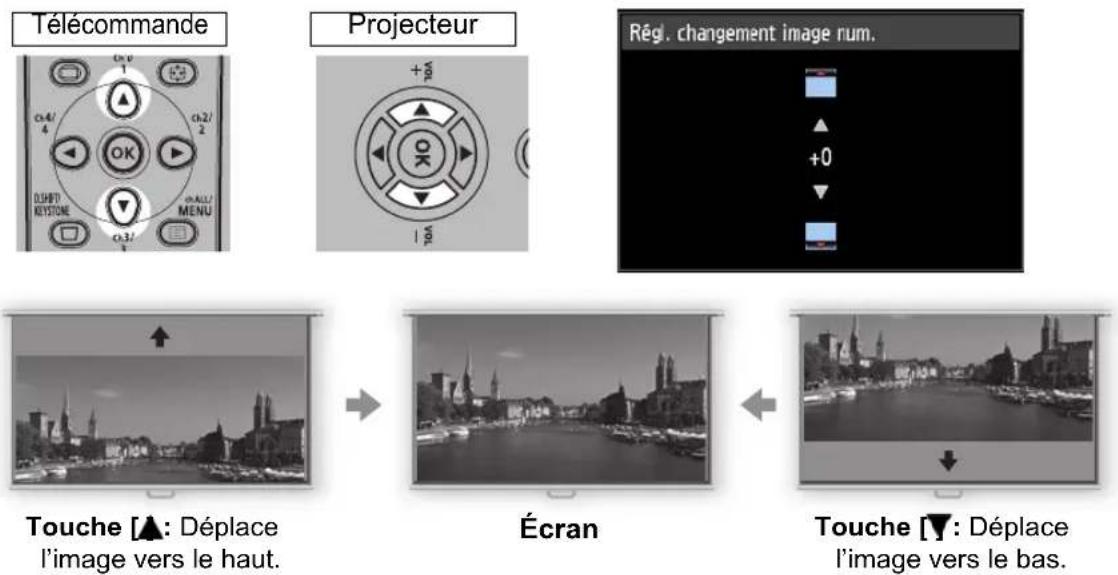

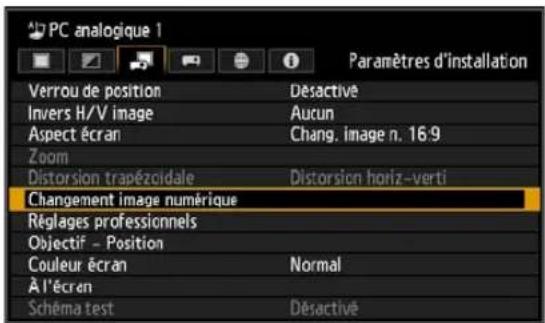

Déplacement d'image avec changement d'image numérique 16:9....51

Déplacement d'image avec changement d'image numérique 4:3....52

Réinitialisation du décalage de l'image.... 53

Sélection de l'aspect 54

Types de formats d'images.... 54

Sélection du format de l'image...... 55

Étape 5 Corriger la distorsion d'image....56

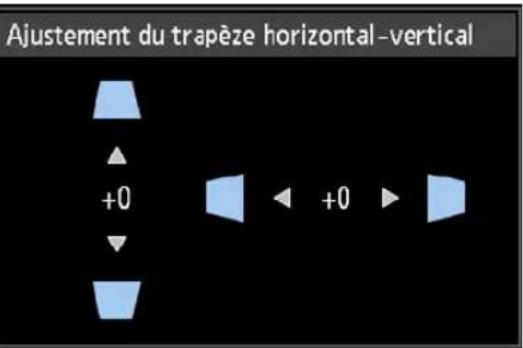

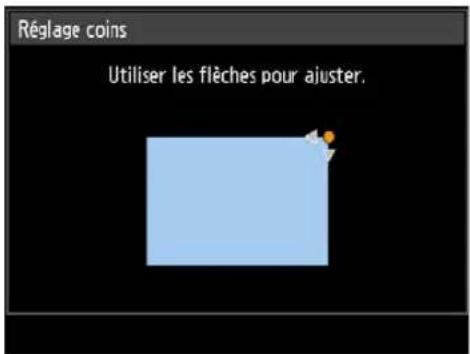

Correction de la distorsion trapézoïdale 56

Étape 6 Sélectionner la qualité d'image (Mode Image)....59

Modes d'image.... 59

Étape 7 Configurer les réglages d'économie d'énergie .....61

Étape 8 Éteindre le projecteur ...62

Fonctions utiles disponibles durant la projection ......63

Fonctions de projection utiles ...64

Apparition temporaire d'une image noire .... 64

Arrêt sur image 64

Réglage du volume 65

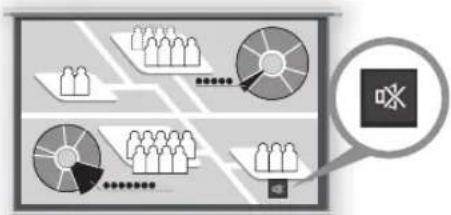

Suppression du son 65

Zoom sur une portion de l'image ..... 66

Projection des images d'une clé USB....67

Affichage d'écran partagé .....69

Activation des fonctions avec les menus ....73

Utilisation des menus .....74

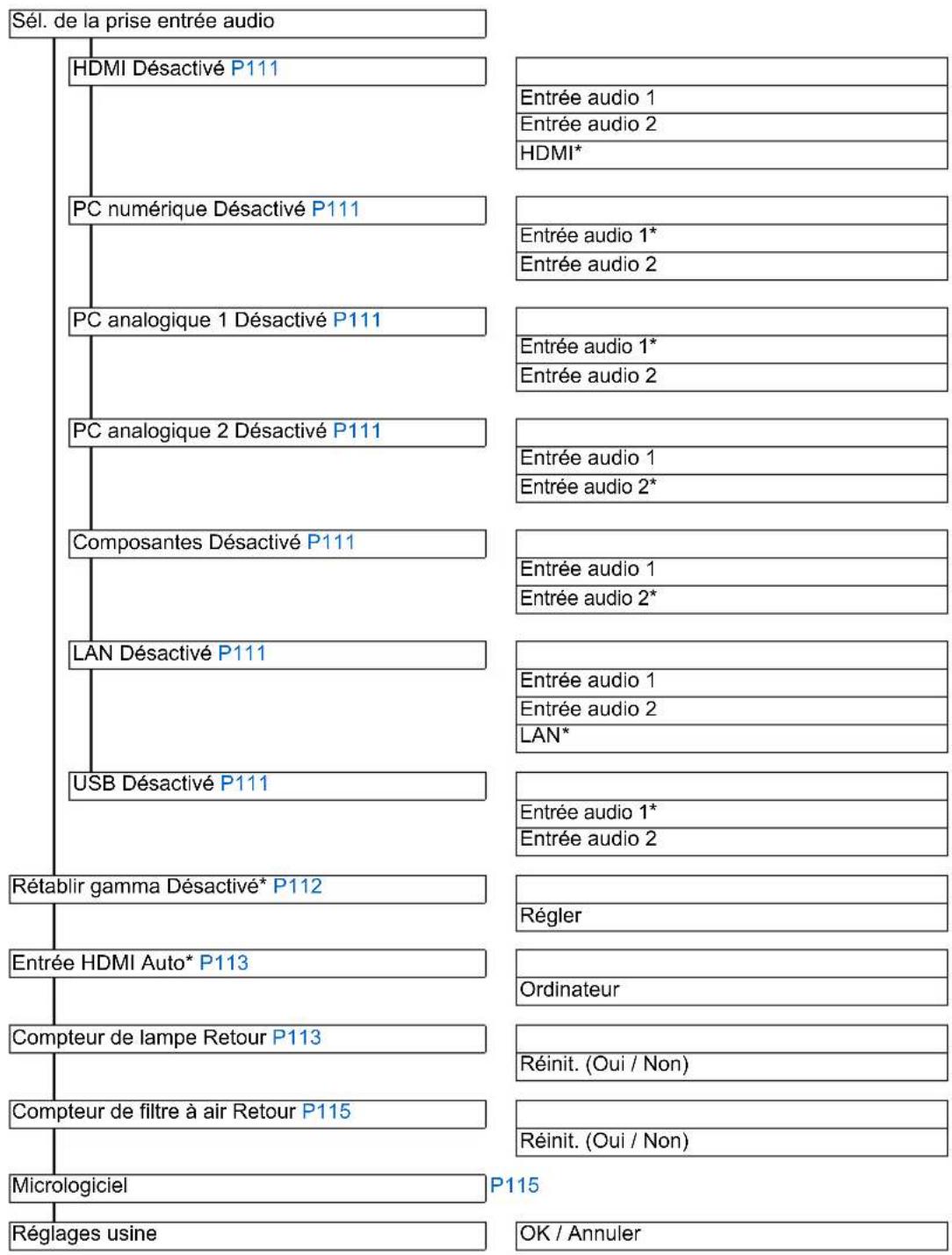

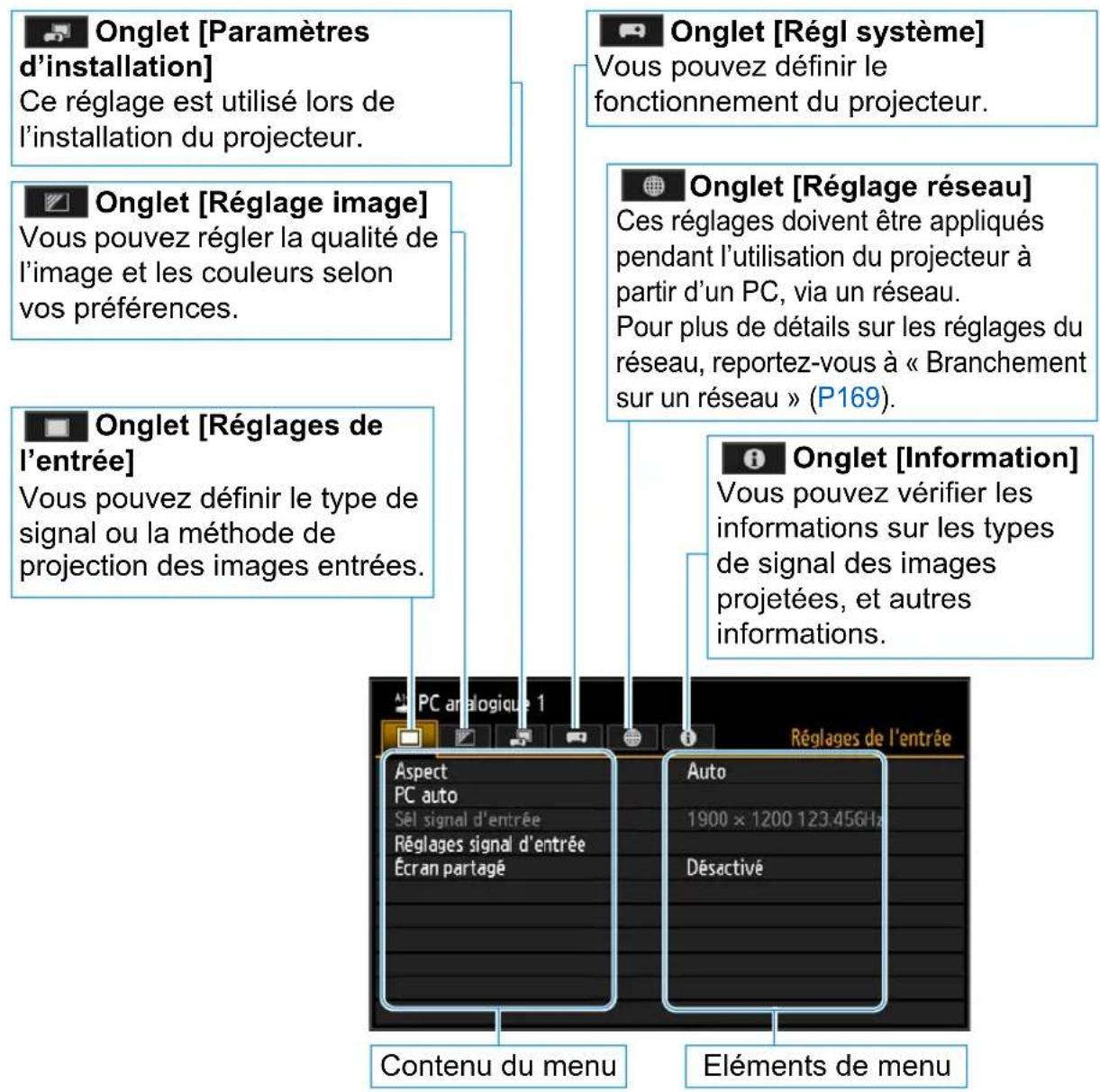

Configuration du menu 74

Fonctionnement basique du menu .... 75

Configuration de l'état d'affichage (Réglages de l'entrée).... 77

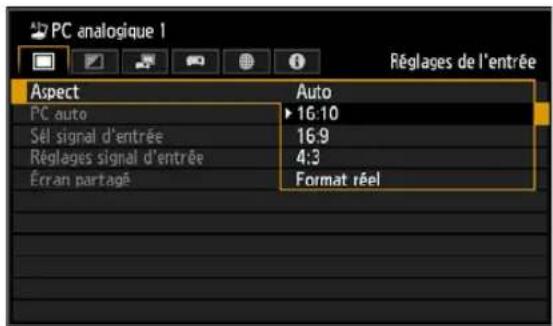

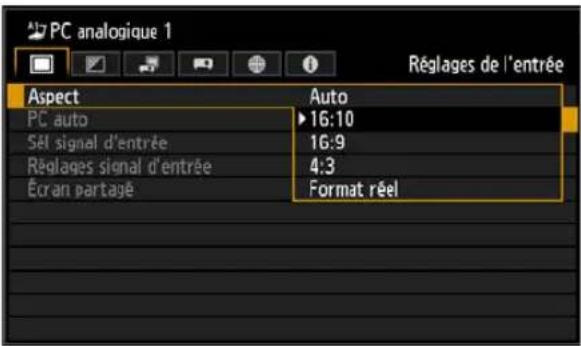

Sélection de l'aspect 77

Configuration au moyen de PC auto 78

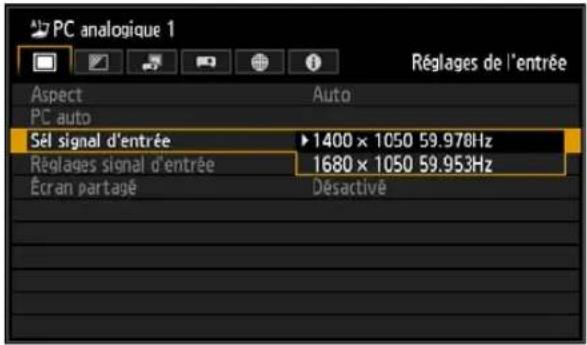

Sélection d'un signal d'entrée (Entrée PC analogique) 78

Réglage du signal d'entrée (Nombre total de points).... 79

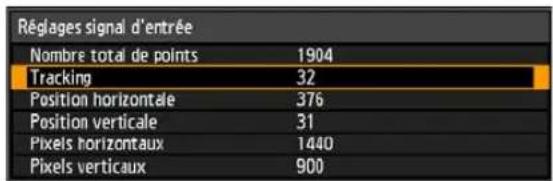

Réglage du signal d'entrée (Tracking).... 79

Réglage du signal d'entrée (Position horizontale/verticale)...... 80

Réglage du signal d'entrée (Pixels horizontaux/verticaux) ...... 80

Réglage du niveau d'entrée HDMI ..... 81

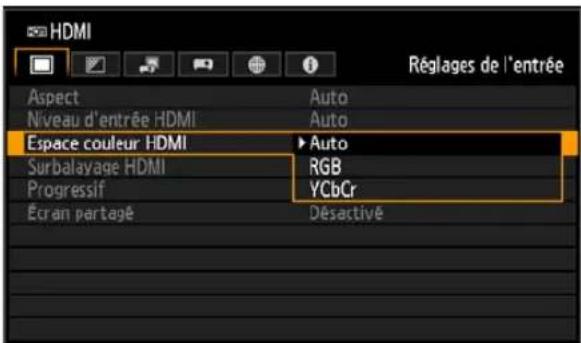

Configuration du format de couleur HDMI....81

Spécification du surbalayage HDMI ... 82

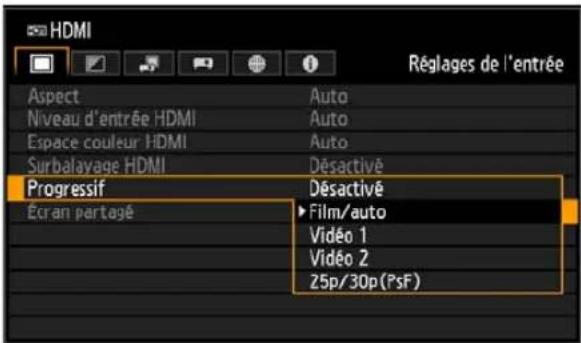

Spécification du traitement progressif 82

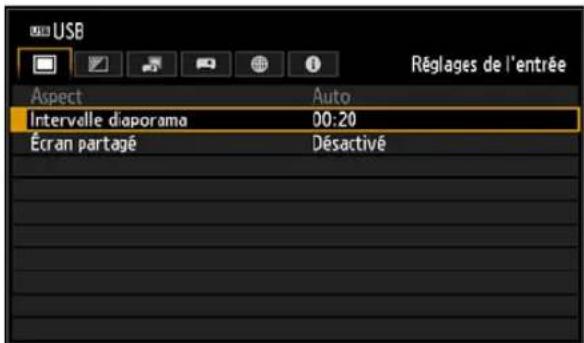

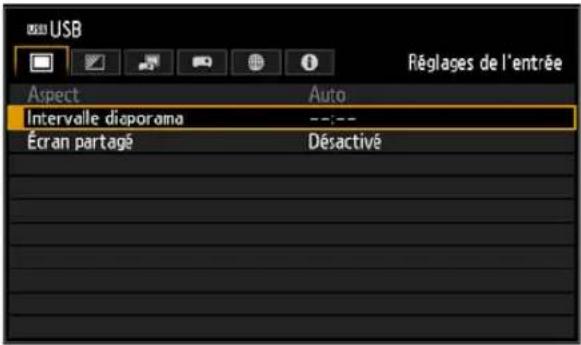

Spécification de l'intervalle diaporama.... 83

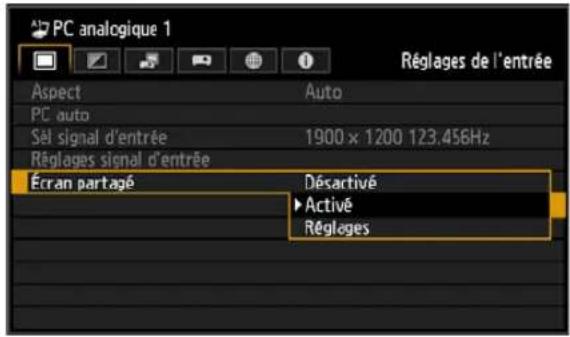

Spécification de l'affichage d'écran partagé.... 84

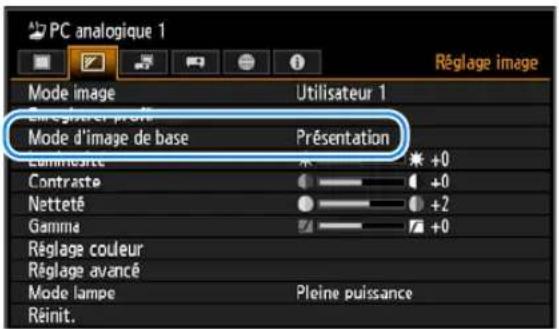

Réglages de la qualité d'image (Réglage image) 85

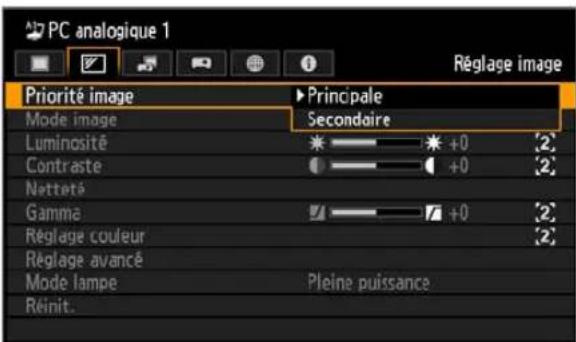

Spécification de la priorité d'image en mode d'écran partagé.... 85

Spécification du mode d'image...... 86

Création/Sauvegarde d'un profil d'utilisateur.... 87

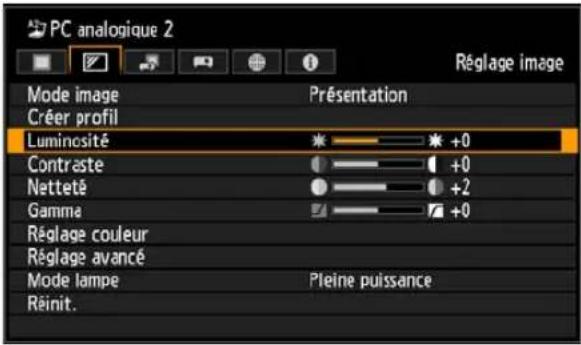

Réglage de la luminosité.... 88

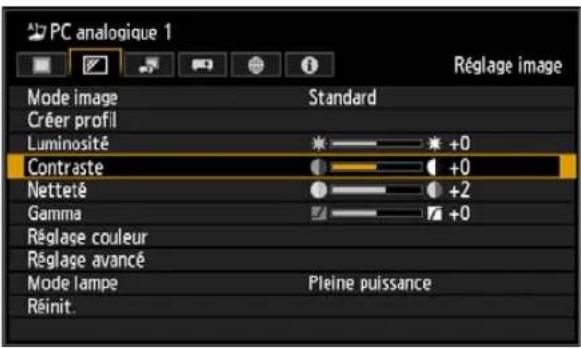

Réglage du contraste 89

Réglage de la netteté.... 89

Correction gamma 90

Réglage des couleurs.... 90

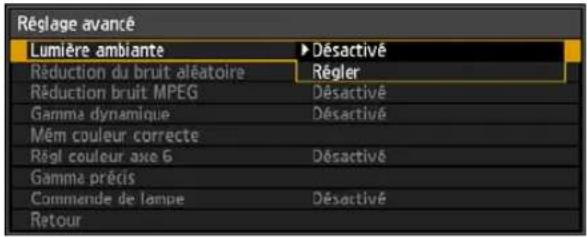

Réglage de la luminosité ambiante (Lumière ambiante).... 91

Réduction du bruit de l'image (Réduction du bruit aléatoire).... 92

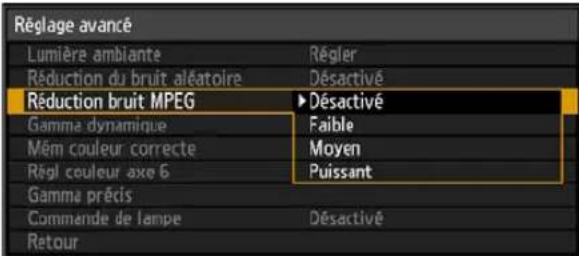

Réduction du bruit de l'image (Réduction du bruit MPEG).... 93

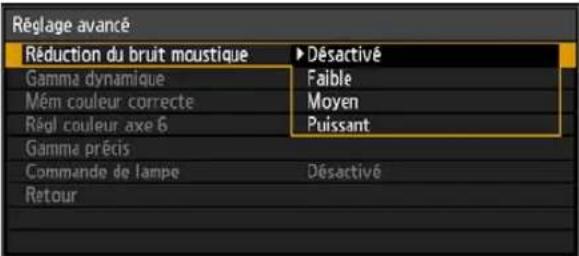

Réduction du bruit de l'image (Réduction du bruit moustique) ..... 93

Réglage gamma dynamique .... 94

Correction de la couleur de la mémoire.... 94

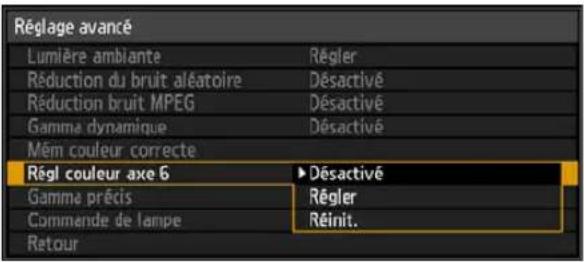

Réglage fin des couleurs (Réglage des couleurs sur 6 axes)..... 95

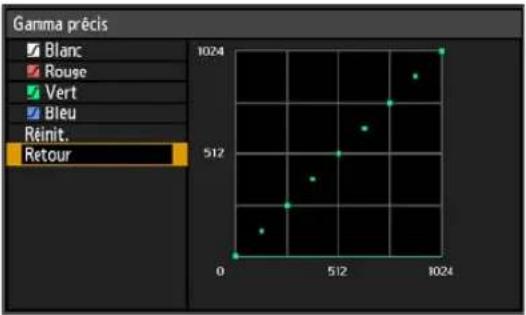

Réglage gamma précis.... 96

Spécification de la commande de lampe.... 97

Spécification du mode de lampe ..... 98

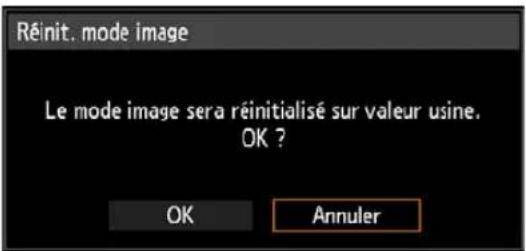

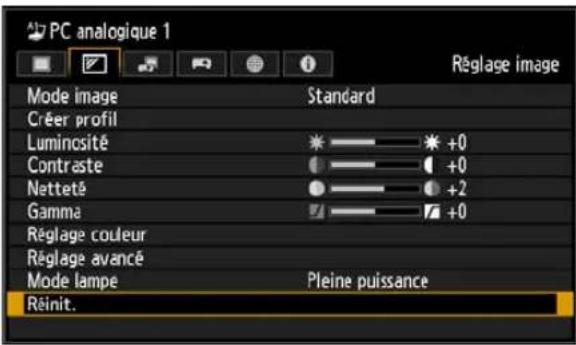

Réinitialisation des réglages d'image 99

Personnalisation du fonctionnement du système (Réglage système)....100

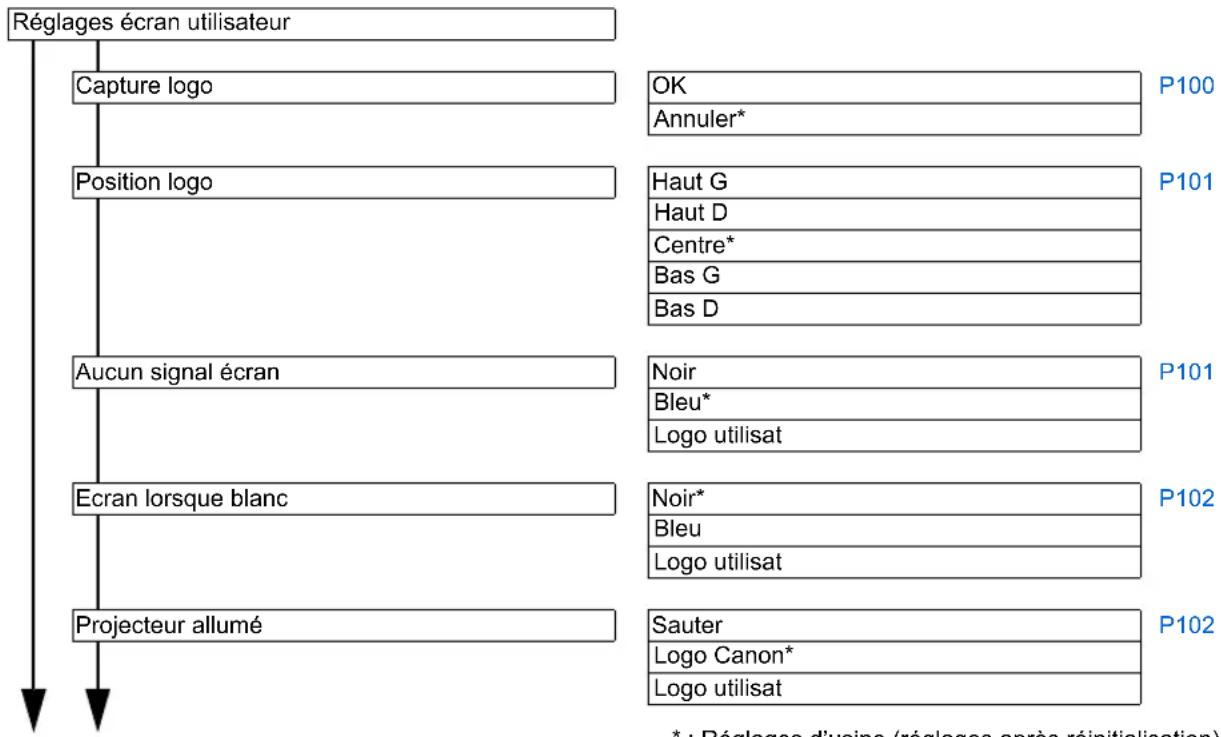

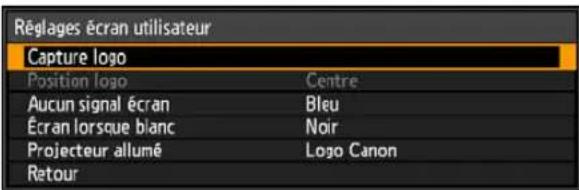

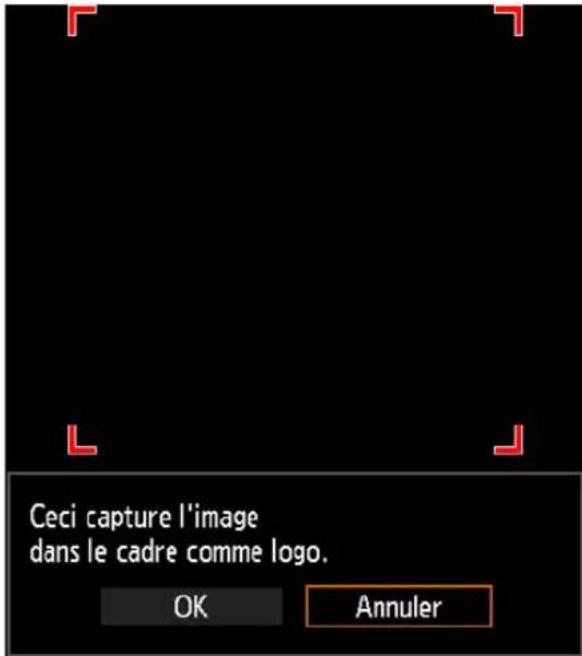

Enregistrement des logos d'utilisateur.... 100

Positionnement des logos d'utilisateur.... 101

Aucun signal écran.... 101

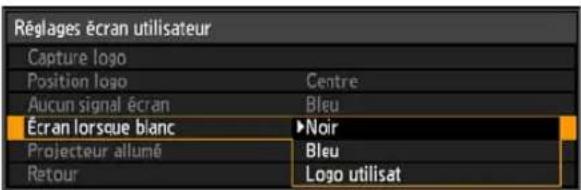

Écran lorsque blanc.... 102

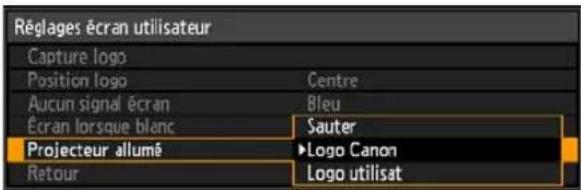

Sélection d'un logo au démarrage ... 102

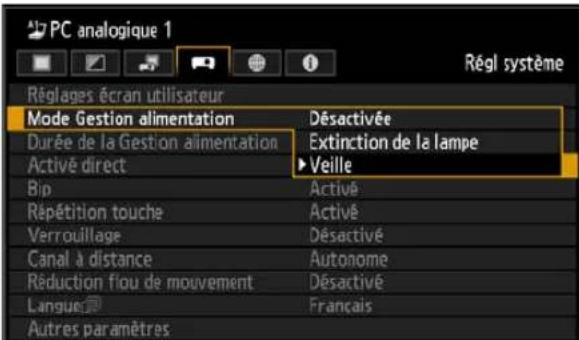

Spécification du Mode Gestion alimentation.... 103

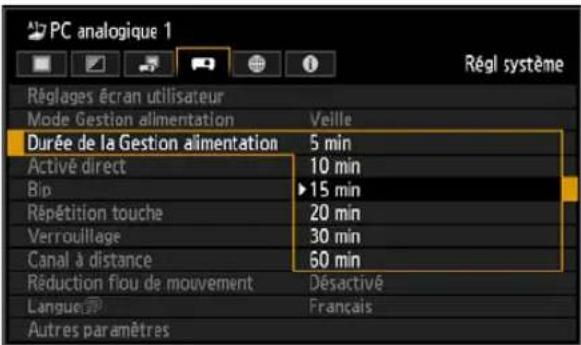

Spécification de la Durée de la Gestion alimentation.... 104

Spécification de l'activation directe .... 104

Spécification du silence ou des sons de fonctionnement .... 105

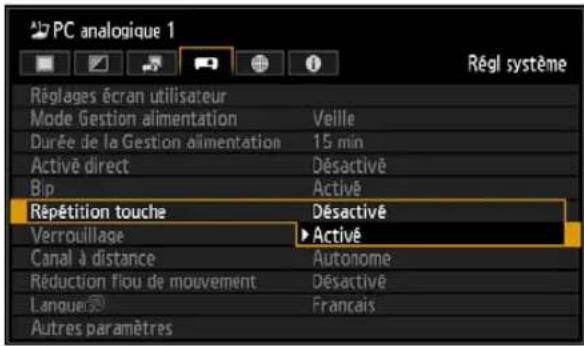

Spécification de l'opération de répétition de touche.... 105

Verrouillage du projecteur ou des touches de la télécommande...... 106

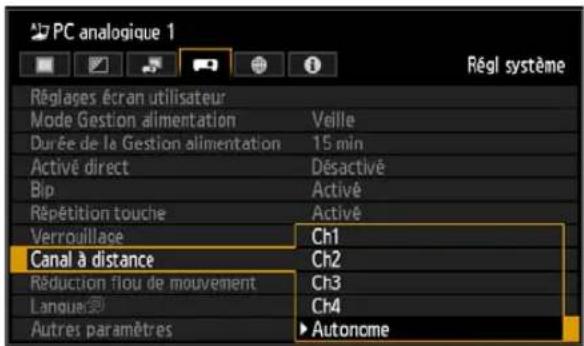

Assignation d'un canal pour la télécommande.... 107

Réduction du flou de mouvement .... 108

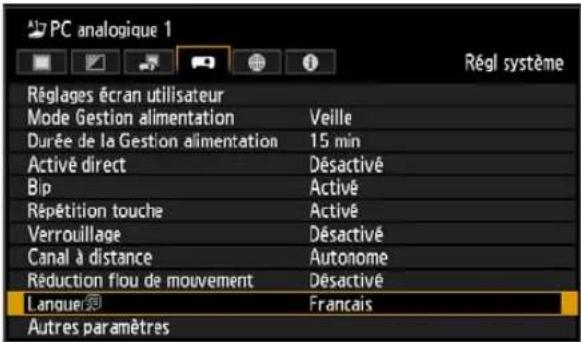

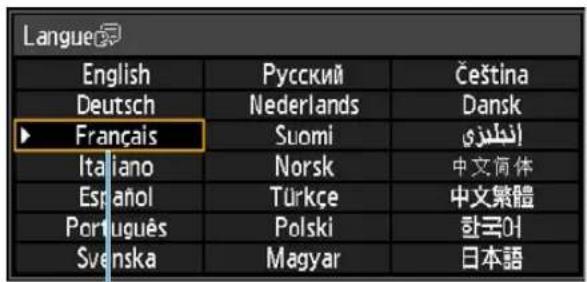

Sélection d'une langue d'affichage.... 108

Demande de mot de passe pour l'utilisation.... 109

Configuration d'un mot de passe..... 110

Utilisation de la touche [Fn] de la télécommande.... 110

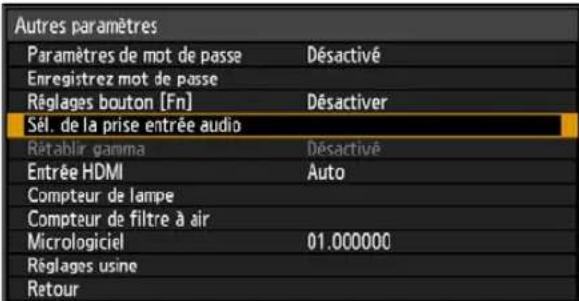

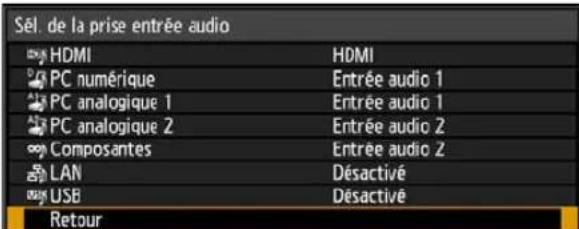

Sélection de l'entrée audio .... 111

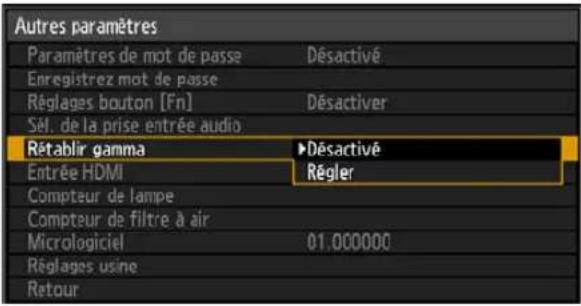

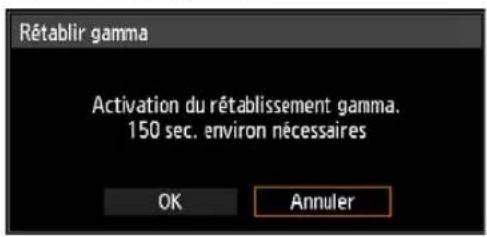

Restauration des réglages gamma initiaux .... 112

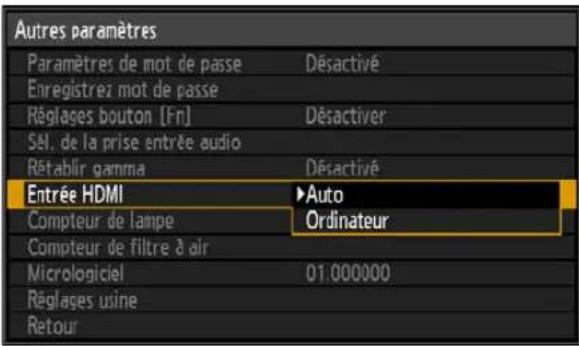

Spécification de l'entrée HDMI ..... 113

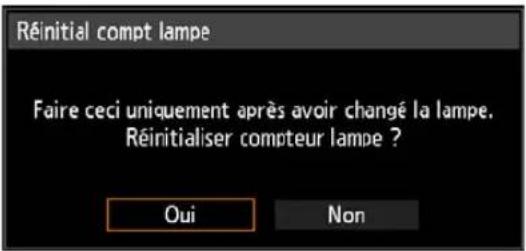

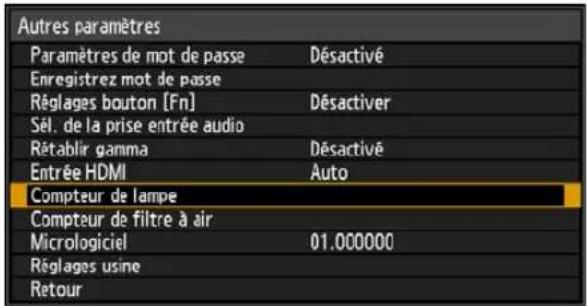

Remise à zéro du compteur de lampe.... 113

Réinitialisation du compteur de filtre à air.... 115

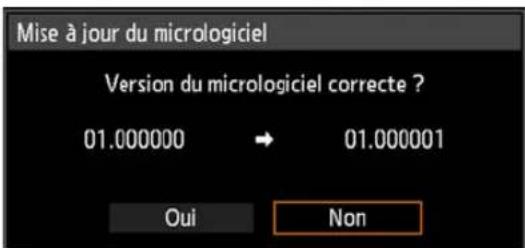

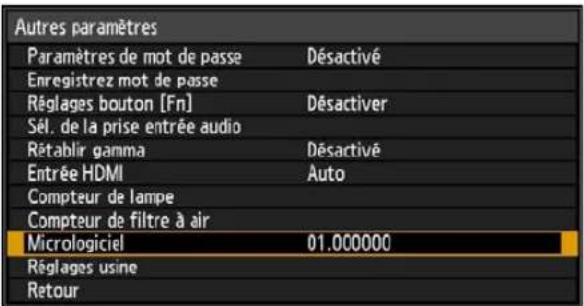

Mise à jour du micrologiciel...... 115

Table des matières

Restauration des paramètres par défaut .... 116

Vérification des informations relatives au projecteur.... 118

Installation et entretien

Précautions à prendre lorsque vous transportez ou expédiez le projecteur .... 120

Précautions relatives à l'installation.... 120

Procédure d'installation...... 124

Installation du projecteur ...... 124

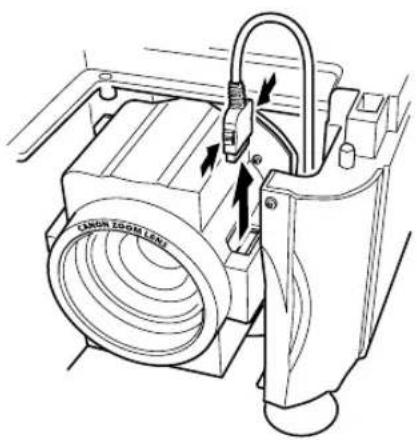

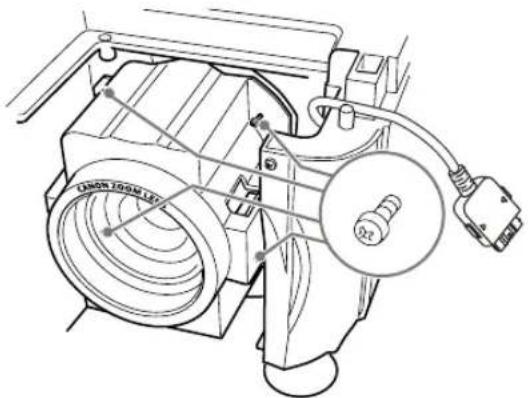

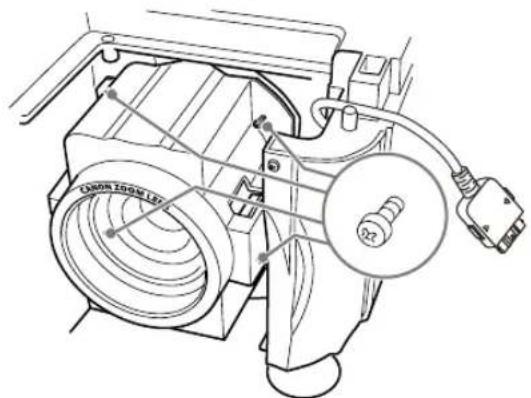

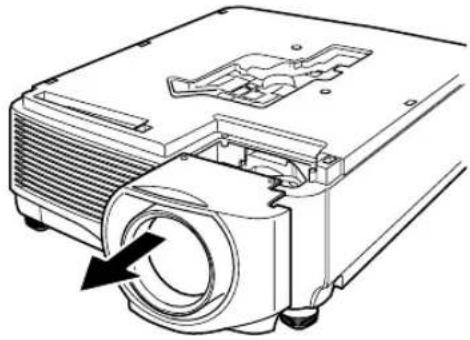

Installation / retrait de l'objectif...... 126

Rapport entre la taille de l'image et la distance de projection.... 131

Fonction de décalage de l'objectif ... 134

Procédure de connexion...... 136

Équipement connectable et bornes d'entrée.... 136

Branchement d'un ordinateur...... 137

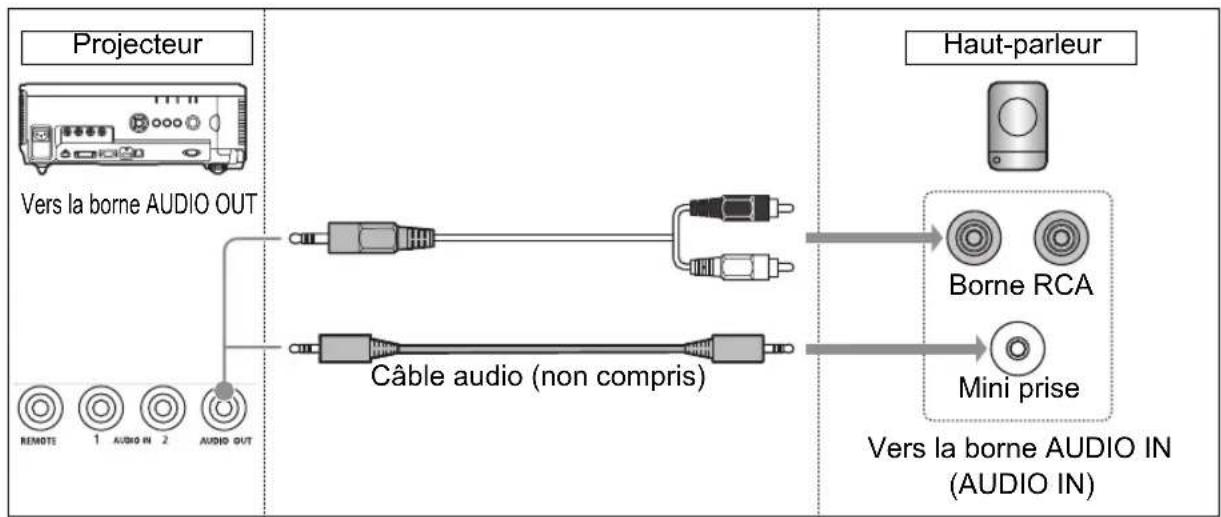

Branchement d'un équipement audiovisuel .... 140

Branchement du projecteur.... 143

Début de la projection ..... 144

Début et arrêt de la projection ..... 144

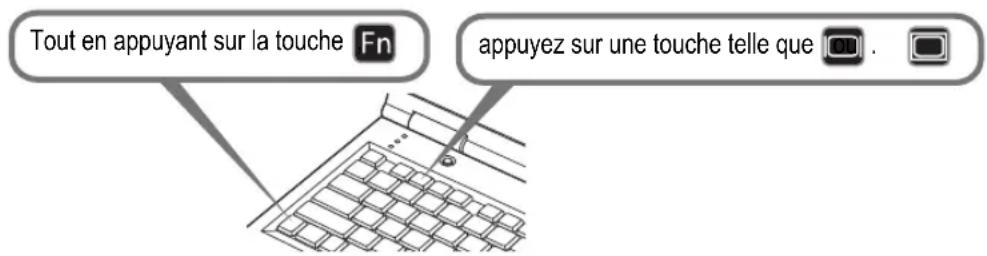

Changement de la sortie d'écran d'un ordinateur portable.... 145

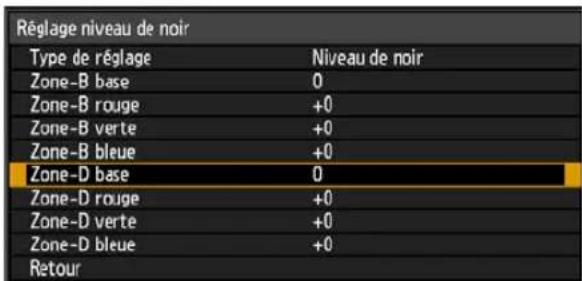

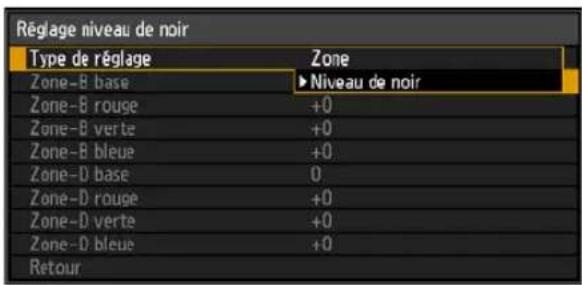

Paramètres de menu relatifs à l'installation.... 146

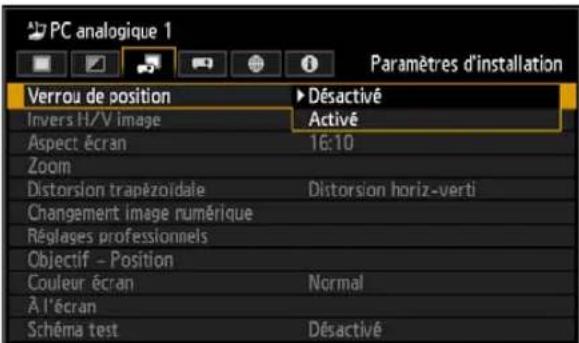

Verrouillage des paramètres d'installation.... 146

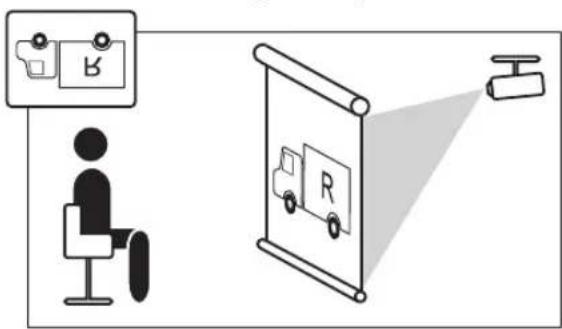

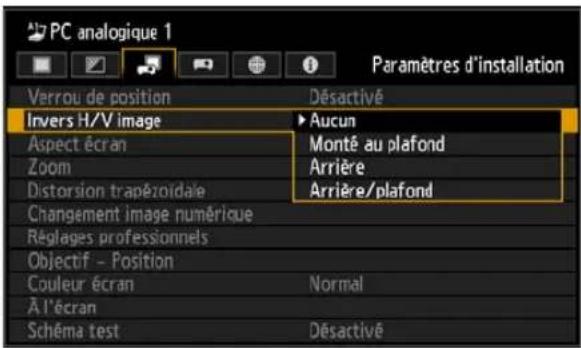

Inversion de l'affichage de l'image.... 146

Spécification de l'aspect d'écran ..... 147

Réglage de la taille des images projetées.... 148

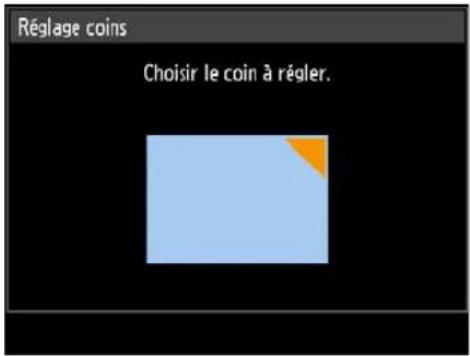

Spécification de la correction de trapèze 149

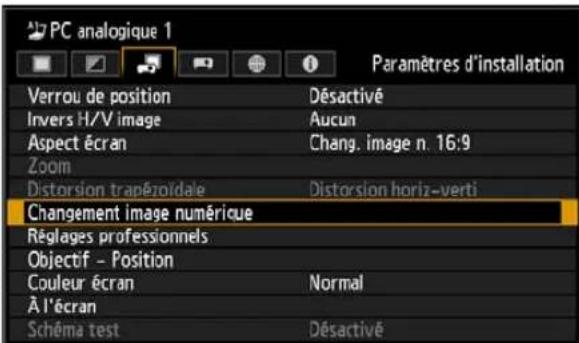

Spécification du décalage d'image numérique.... 150

Spécification du microdécalage d'image numérique.... 150

Réglage de l'enregistrement d'image .... 151

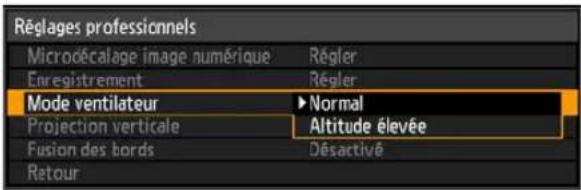

Spécification du mode de ventilateur.... 152

Spécification de la projection verticale .... 153

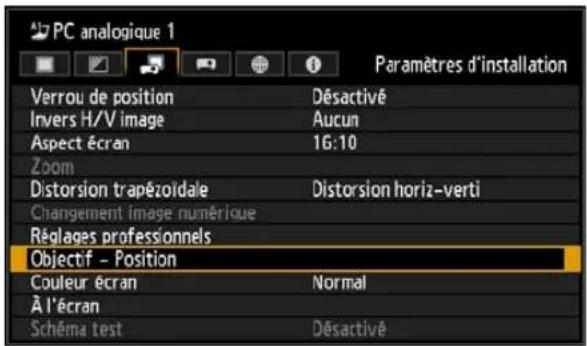

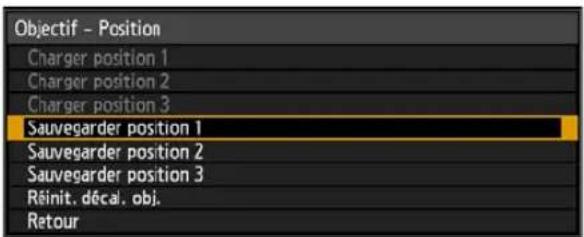

Sauvegarde et rétablissement des positions d'objectif .... 153

Réglage des couleurs de l'écran ..... 154

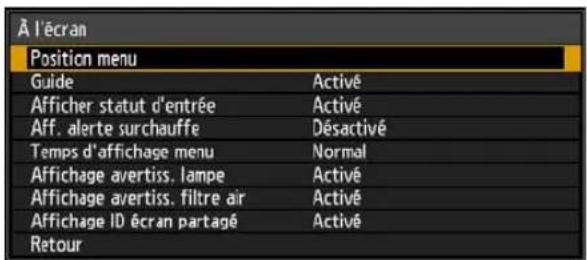

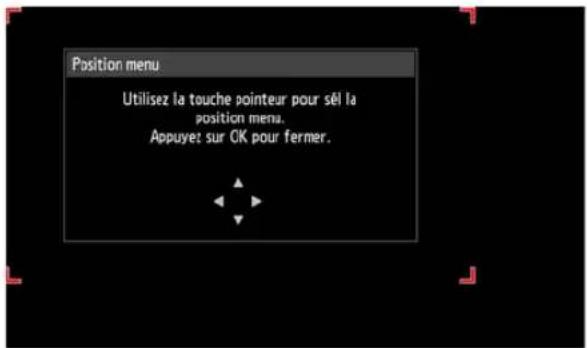

Spécification d'une position de menu 155

Affichage/masquage de la fenêtre Guide.... 156

Affichage/masquage du statut d'entrée .... 156

Affichage/masquage des avertissements de surchauffe ..... 157

Spécification du temps d'affichage de menu 157

Affichage/masquage des avertissements de remplacement de la lampe.... 158

Affichage/masquage des avertissements de nettoyage du filtre .... 159

Affichage/masquage de l'identifiant d'écran partagé .... 159

Schémas de test affichés .... 160

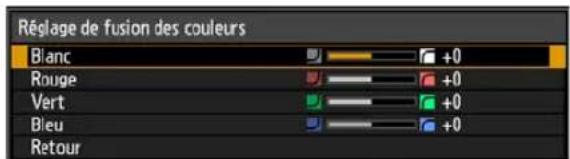

Projection depuis plusieurs projecteurs en même temps (Fusion des bords).... 161

Branchement sur un réseau ....169

Vue d'ensemble de la connexion réseau....170

Méthodes de connexion ...... 170

Configuration des paramètres de projecteur....171

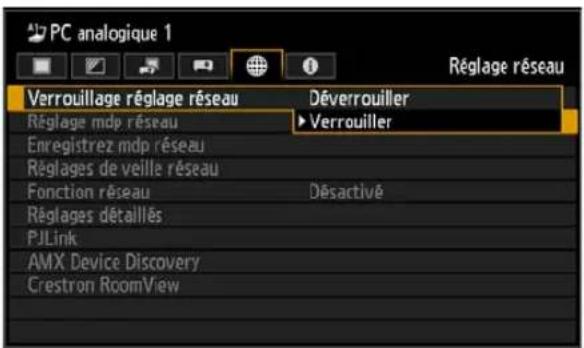

Verrouillage/déverrouillage des réglages réseau.... 171

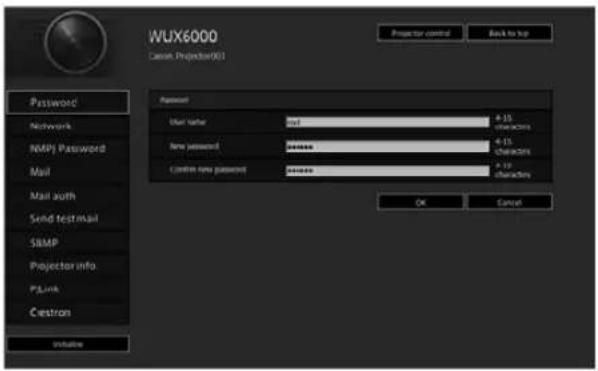

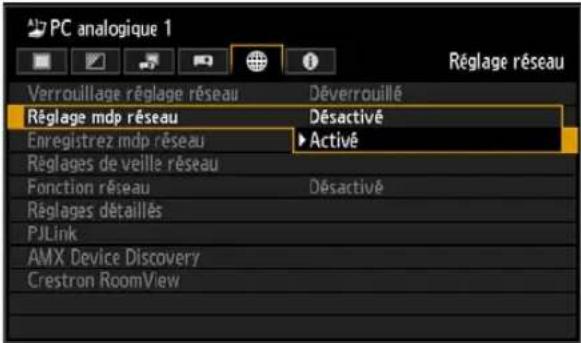

Spécification du mot de passe réseau 172

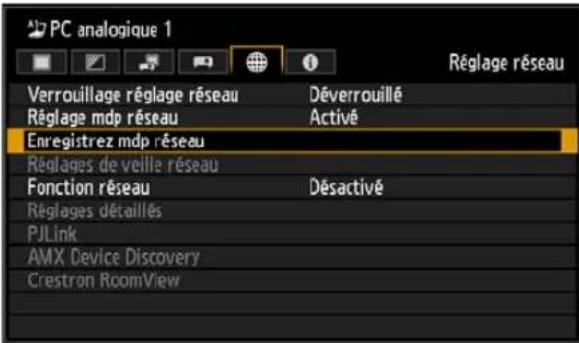

Enregistrement d'un mot de passe réseau .... 173

Spécification de la consommation d'énergie en veille.... 173

Spécification de la fonction réseau 174

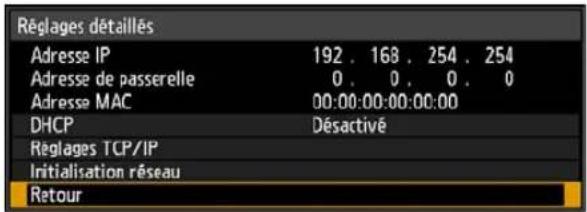

Affichage de l'adresse IP, adresse de passerelle et adresse MAC .... 174

Spécification du DHCP 175

Spécification des réglages TCP/IP ... 175

Initialisation des réglages réseau .... 176

Spécification des réglages PJLink... 176

Spécification de AMX Device

Discovery.... 177

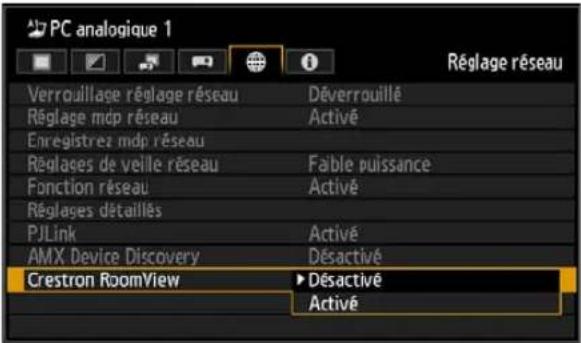

Spécification de Crestron

RoomView.... 178

Configuration des réglages

d'ordinateur.... 179

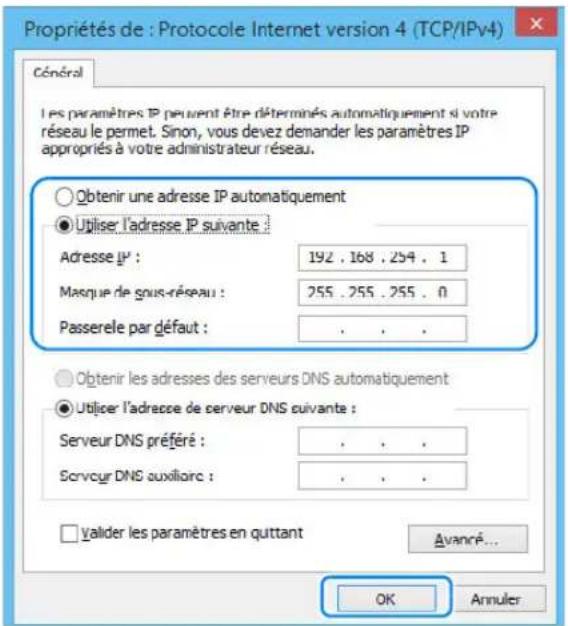

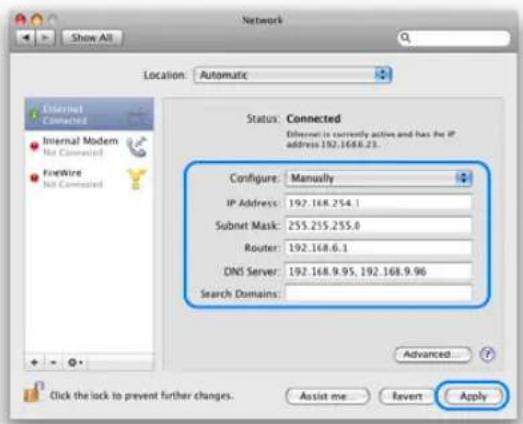

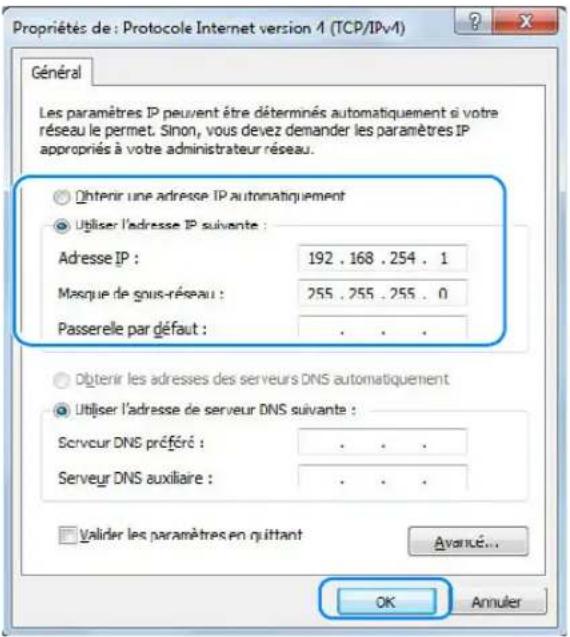

Spécification d'une adresse IP ..... 179

Installation du réseau.... 183

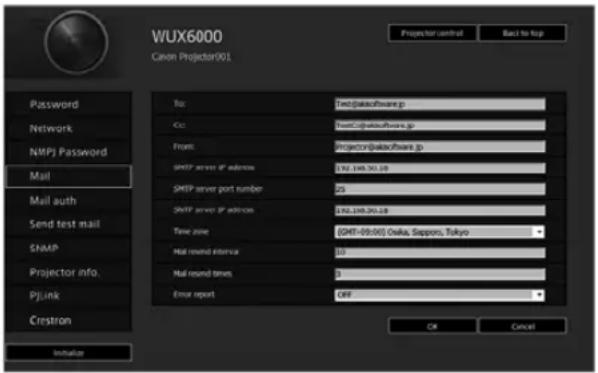

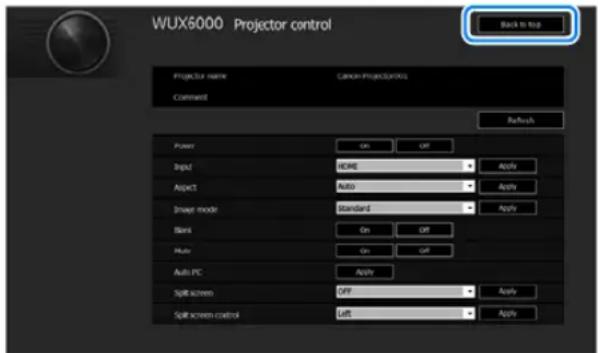

Contrôle par l'écran Web ...... 198

Entretien ......201

Nettoyage du projecteur et du filtre

à air.... 202

Nettoyage du filtre à air...... 202

Remplacement du filtre à air.... 204

Remplacement de la lampe..... 205

Remplacement de la lampe.... 206

Remplacement de la lampe.... 207

Annexe

Annexe......209

Dépannage.... 210

Significations du témoin LED...... 210

Symptômes et solutions ...... 211

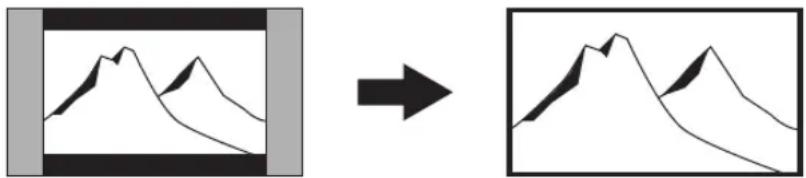

Relation entre Aspect et Aspect

écran 217

Schémas de test affichés...... 221

Types de signaux pris en

charge 222

Spécifications du produit...... 225

Index.... 233

Option 236

Configuration du menu ...... 237

Instructions relatives à la sécurité

Avant d'installer et d'utiliser le projecteur, veuillez lire entièrement le présent manuel.

Ce projecteur possède un grand nombre de caractéristiques et de fonctions très commodes. En suivant correctement les instructions d'utilisation du projecteur, vous pourrez utiliser au mieux ses possibilités, et le conserver en bon état de marche pendant de longues années.

Si vous n'utilisez pas correctement l'appareil, non seulement vous réduirez la durée de vie du projecteur, mais vous risquerez de causer des anomalies de fonctionnement, un incendie ou d'autres accidents.

Si votre projecteur semble fonctionner incorrectement, lisez à nouveau ce manuel, vérifiez les opérations et les branchements des câbles, et essayez d'appliquer les solutions proposées dans la section « Dépannage » à la fin de ce manuel. Si l'anomalie persiste, contactez le Canon Call Center.

ATTENTION

Ne peut être utilisé dans une salle d'ordinateurs telle que définie dans la norme ANSI / NFPA 75 Standard for Protection of Electronic Computer / Data Processing Equipment.

Précautions de sécurité

AVERTISSEMENT :

• CET APPAREIL DOIT ETRE MIS A LA MASSE.
- POUR REDUIRE LE RISQUE D'INCENDIE OU DE DECHARGE ELECTRIQUE, N'EXPOSEZ PAS L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

• La lentille de projection du projecteur produit une lumière intense. Ne regardez pas directement dans la lentille de projection, ceci pourrait entraîner des blessures aux yeux. Veillez particulièrement à ce que des enfants ne regardent pas directement le rayon lumineux.
• Installez le projecteur à une position adéquate. Sinon, il y aurait risque d'incendie.
• Pour assurer une bonne circulation de l'air et un bon refroidissement de l'appareil, il est essentiel de laisser un espace suffisant au-dessus, sur les côtés et à l'arrière du coffret du projecteur. Les dimensions mentionnées ici indiquent l'espace minimum requis. Si le projecteur doit être placé dans un meuble ou dans une installation fermée, il faut maintenir ces distances minimum.

COTES et HAUT ARRIERE

50 cm 50 cm 50 cm

50 cm

• Ne recouvrez pas les fentes d'aération du projecteur. Si le projecteur s'échauffe excessivement, ceci risquera de réduire sa durée de service et de causer des accidents graves.
• Si le projecteur ne sera pas utilisé pendant une période prolongée, débranchez-le de la prise courant.
• Ne projetez pas la même image trop longtemps.

L'image rémanente risquerait de persister sur les panneaux LCD en raison des caractéristiques des panneaux du projecteur.

PRECAUTION POUR SUSPENDRE LE PROJECTEUR AU PLAFOND

Lorsque vous suspendez le projecteur au plafond, nettoyez les ouvertures d'entrée d'air et le haut du projecteur périodiquement avec un aspirateur. Si vous n'effectuez pas le nettoyage du projecteur pendant une longue période, la poussière risquera de s'accumuler sur les ventilateurs de refroidissement ; ceci pourrait causer une panne ou un accident.

NE PLACEZ PAS LE PROJECTEUR DANS UN ENDROIT COMPORTANT DES CORPS GRAS, DE L'HUMIDITE OU DE LA FUMEE, DANS UNE CUISINE PAR EXEMPLE, POUR EVITER DE CAUSER UNE PANNE OU UN DESASTRE. SI LE PROJECTEUR ENTRE EN CONTACT AVEC DE L'HUILE OU DES PRODUITS CHIMIQUES, IL RISQUERA D'ETRE ENDOMMAGE.

■VEUILLEZ LIRE ET CONSERVER CE MODE D'EMPLOI POUR REFERENCE ULTERIEURE.

Lisez toutes les instructions de sécurité et d'utilisation avant la mise en service du projecteur.

Lisez toutes les instructions données ici et conservez-les pour référence ultérieure. Débranchez le projecteur de la prise secteur avant de le nettoyer. N'utilisez pas de nettoyant liquide ou en aérosol. Pour le nettoyage, utilisez un chiffon humide.

Respectez tous les avertissements et instructions indiqués sur le projecteur.

Pour plus de protection lors d'un orage, ou si l'appareil est laissé sans surveillance ou non utilisé pendant une longue période, débranchez-le de la prise secteur. Ceci évitera des dommages dus aux éclairs et aux sautes de tension.

N'exposez pas cet appareil à la pluie ou ne l'utilisez pas près de l'eau... par exemple dans un sous-sol humide, près d'une piscine, etc.

N'utilisez pas d'accessoires non recommandés par le fabricant, car ils peuvent être dangereux.

Ne placez pas le projecteur sur un chariot, un support ou une table instables. Le projecteur risque de tomber et de causer de graves blessures à un enfant ou un adulte, et d'être gravement endommagé. N'utilisez qu'un chariot ou un support recommandé par le fabricant, ou vendu avec le projecteur. L'installation au mur ou sur une étagère doit être conforme aux instructions du fabricant, et doit être faite en utilisant un nécessaire d'installation approuvé par le fabricant.

L'ensemble projecteur / chariot doit être manipulé avec soin. Des arrêts brusques, une force excessive ou des surfaces irrégulières peuvent faire se renverser le chariot.

Des fentes et des ouvertures dans le coffret, à l'arrière et a l'avant, sont prévues pour la ventilation, pour assurer un fonctionnement fiable et pour éviter la surchauffe de l'appareil.

Les ouvertures ne doivent jamais être couvertes avec un tissu ou d'autres objets, et les ouvertures inférieures ne doivent pas être bloquées si le projecteur est placé sur un lit, un sofa, un tapis ou une autre surface du même type. Ce projecteur ne doit jamais être placé sur ou à proximité d'un radiateur ou d'une sortie de chauffage.

Ce projecteur ne doit pas être placé dans une installation encastrée telle qu'un meuble-bibliothèque, sans qu'une ventilation adéquate ne soit prévue.

N'introduisez pas d'objets d'aucune sorte dans le projecteur par les fentes du coffret car ils risqueraient de toucher des composants placés sous haute tension dangereuse, ou de court-circuiter des pièces, ce qui pourrait causer un incendie ou une décharge électrique. Ne renversez jamais de liquide sur le projecteur.

N'installez pas le projecteur à proximité des conduits de ventilation d'un climatiseur.

Ce projecteur ne doit fonctionner que sur une source d'alimentation conforme aux normes indiquées sur l'étiquette. En cas de doute, contactez le Canon Call Center.

Ne surchargez ni les prises de courant ni les rallonges car cela peut entraîner un incendie ou une décharge électrique. Ne placez aucun poids sur le cordon d'alimentation. Ne placez pas ce projecteur à un endroit où le câble d'alimentation risquera d'être piétiné et endommagé.

N'essayez jamais de réparer ce projecteur vous-même car l'ouverture ou le retrait de couvercles peut vous exposer à des tensions élevées dangereuses ou à d'autres dangers. Toutes les réparations doivent être effectuées par un personnel qualifié.

Débranchez le projecteur de la prise secteur et confiez la réparation à un personnel qualifié dans les cas suivants:

a. Lorsque le cordon ou la fiche d'alimentation sont endommagés ou effilochés.
b. Si du liquide a été renversé sur le projecteur.
c. Si le projecteur a été exposé à la pluie ou à l'eau.
d. Si le projecteur ne fonctionne pas normalement lorsque vous suivez correctement les instructions. Réglez uniquement les commandes indiquées dans le mode d'emploi car un réglage incorrect d'autres commandes peut causer des dommages exigeant l'intervention d'un technicien qualifié pour effectuer de gros travaux de réparation pour remettre le projecteur en état de marche.
e. Si le projecteur est tombé ou si le coffret est endommagé.
f. Lorsque les performances du projecteur se dégradent, il faut faire réparer l'appareil.

Lorsque des pièces de rechange sont requises, assurez-vous que le technicien a utilisé des pièces de rechange spécifiées par le fabricant, dont les caractéristiques sont identiques à celles de la pièce originale. Les substitutions de pièces non autorisées peuvent causer un incendie, une décharge électrique ou des blessures corporelles.

Après tout travail de réparation ou d'entretien, demandez au technicien de faire les vérifications de sécurité habituelles pour confirmer que le projecteur est en parfait état de fonctionnement.

NORMES DU CORDON D'ALIMENTATION SECTEUR

Le cordon d'alimentation secteur fourni avec ce projecteur est conforme aux normes d'utilisation du pays où vous l'avez acheté.

Cordon d'alimentation secteur pour les États-Unis et le Canada :

Le cordon d'alimentation secteur utilisé aux Etats-Unis et au Canada figure dans la liste des Underwriters Laboratories (UL) et est certifié par la Canadian Standard Association (CSA).

Le cordon d'alimentation secteur possède une fiche de ligne secteur avec mise à la masse. Ceci est un dispositif de sécurité qui garantit que la fiche est bien adaptée à la prise de courant.

N'essayez pas de modifier ce dispositif de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, adressez-vous à votre électricien.

MASSE

LA PRISE DE COURANT DOIT ÊTRE INSTALLÉE À PROXIMITÉ DE L'APPAREIL, ET ÊTRE FACILEMENT ACCESSIBLE.

Union Européenne, Norvège, Islande et Liechtenstein uniquement.

Ces symboles indiquent que ce produit ne doit pas être mis au rebut avec les ordures ménagères, comme le spécifient la Directive européenne DEEE (2012/19/UE), la Directive européenne relative à l'élimination des piles et des accumulateurs usagés (2006/66/CE) et les lois en vigueur dans votre pays appliquant ces directives.

Si un symbole de toxicité chimique est imprimé sous le symbole illustré ci-dessus conformément à la Directive relative aux piles et aux accumulateurs, il indique la présence d'un métal lourd (Hg = mercure, Cd = cadmium, Pb = plomb) dans la pile ou l'accumulateur à une concentration supérieure au seuil applicable spécifié par la Directive. Ce produit doit être confié au distributeur à chaque fois que vous achetez un produit neuf similaire, ou à un point de collecte mis en place par les collectivités locales pour le recyclage des Déchets des Équipements Électriques et Électroniques (DEEE). Le traitement inapproprié de ce type de déchet risque d'avoir des répercussions sur l'environnement et la santé humaine, du fait de la présence de substances potentiellement dangereuses généralement associées aux équipements électriques et électroniques.

Votre entière coopération dans le cadre de la mise au rebut correcte de ce produit favorisera une meilleure utilisation des ressources naturelles.

Pour plus d'informations sur le recyclage de ce produit, contactez vos services municipaux, votre éco-organisme ou les autorités locales compétentes, ou consultez le site www.canon-europe.com/weee, ou www.canon-europe.com/battery.

Aux États-Unis et au Canada, LES LAMPES À L'INTÉRIEUR DE CE PRODUIT CONTIENNENT DU MERCURE ET DOIVENT ÊTRE RECYCLÉES OU MISES AU REBUT CONFORMÉMENT AUX LOIS LOCALES, MUNICIPALES, DE L'ÉTAT, PROVINCIAIES OU FÉDÉRALES.

Pour obtenir les informations relatives au recyclage et à la mise au rebut des lampes aux États-Unis et au Canada, veuillez composer le 1 800 OK-CANON.

Avis de la commission fédérale des communications

Projecteur multimédia, Modèle : WUX6000

Cet appareil a été jugé conforme à l'article 15 des jugements FCC. Son utilisation est sujette aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer des anomalies de fonctionnement.

Remarque : Cet appareil a été testé et jugé conforme aux limites des appareils numériques de la classe B, conformément à l'article 15 des jugements FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il pourra produire des interférences affectant négativement les communications radio. Toutefois, il n'est pas garanti qu'aucune interférence ne se produise pas dans une installation particulière. Si cet appareil cause des interférences affectant négativement la réception des émissions de radio et de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, nous conseillons à l'utilisateur d'essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Modifier l'orientation de l'antenne de réception, ou la placer à un autre endroit.
• Éloigner l'équipement du récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Demander de l'aide au revendeur ou à un technicien de radio / télévision compétent.

L'utilisation du câble gainé fourni avec le projecteur est nécessaire pour que l'installation soit conforme aux limites de la classe B de la section B de l'article 15 des jugements FCC.

N'effectuez aucun changement ou modification de l'équipement qui ne soit pas spécifié dans les instructions.

Si vous effectuez de tels changements ou modifications, on pourra vous demander d'arrêter d'utiliser l'équipement

Canon U.S.A. Inc.

One Canon Park, Melville, New York 11747, U.S.A.

Symboles de sécurité dans ce manuel

Cette section décrit les symboles de sécurité utilisés dans ce manuel. Les informations de sécurité importantes du projecteur sont identifiées par les symboles suivants. Respectez toujours les informations de sécurité indiquées par ces symboles.

Avertissement

Attention

Indique un risque de décès ou de blessure grave par manipulation inadéquate si les informations sont ignorées. Pour assurer une utilisation sans danger, respectez toujours ces informations.

Indique un risque de blessure par manipulation inadéquate si les informations sont ignorées. Pour assurer une utilisation sans danger, respectez toujours ces informations.

Indique des actions interdites.

Indique des actions requises ou des informations à respecter.

Précautions d'emploi

Cette section contient des informations importantes, relatives à la sécurité. Lisez attentivement ce qui suit, afin d'utiliser votre projecteur correctement et en toute sécurité.

Avertissement

Pendant l'installation, assurez-vous que la fiche du projecteur est facilement accessible afin de pouvoir le débrancher immédiatement au besoin, ou ayez à portée de main un disjoncteur.

Si une des situations suivantes se produit, désactivez l'appareil, retirez le câble d'alimentation de la prise et contactez le Canon Call Center. Ne pas suivre cette recommandation pourrait entraîner un incendie ou une décharge électrique.

• Si de la fumée est produite
• En cas d'odeur ou de bruit inhabituel(le)
• Si de l'eau ou un autre liquide est entré(e) dans le projecteur
• Si une pièce en métal ou un autre corps étranger est entré(e) dans le projecteur
• Si le projecteur est renversé ou qu'il tombe et que le boîtier est endommagé

Soyez attentif aux points suivants pour la manipulation du cordon d'alimentation. Ne pas suivre ces recommandations pourrait entraîner un incendie, une décharge électrique ou des blessures.

• Ne placez aucun objet sur le cordon d'alimentation et veillez à ce qu'il ne se coince pas sous le projecteur.
• Ne recouvrez pas le cordon d'alimentation par un tapis.
• Évitez de modifier ou de plier, tordre, tirer, enrouler ou ficeler excessivement le cordon d'alimentation.
• Tenez le cordon d'alimentation à l'écart des dispositifs de chauffage et de toute autre source de chaleur.
• N'utilisez pas le cordon d'alimentation s'il est endommagé. Si le cordon d'alimentation est endommagé, procurez-vous-en un autre auprès de votre revendeur.
• Le cordon d'alimentation fourni avec ce projecteur est destiné exclusivement pour ce produit. N'utilisez pas ce cordon avec d'autres produits.
• Assurez-vous de brancher le câble de masse du cordon d'alimentation sur la masse.
• Assurez-vous de brancher le câble de masse avant de brancher le câble d'alimentation sur la prise. Lorsque vous débranchez le câble de masse, assurez-vous d'abord de retirer le câble d'alimentation de la prise.

Avertissement

Soyez attentif aux points suivants, concernant la source d'alimentation, le câble d'alimentation et la manipulation du connecteur. Ne pas suivre ces recommandations pourrait entraîner un incendie, une décharge électrique ou des blessures.

Interdiction

• N'utilisez aucune source d'alimentation dont la tension est différente de celle indiquée (100–240 V c.a.).
• Ne tirez pas le cordon d'alimentation et veillez à maintenir la prise ou le connecteur lors du retrait. Une manipulation incorrecte peut endommager le cordon d'alimentation.
• N'insérez aucun objet métallique dans les zones de contact de la prise ou du connecteur.

- Ne retirez pas la prise ou le connecteur avec les mains mouillées.

Attention

• Insérez la prise et le connecteur correctement, jusqu'à la base. De plus, n'utilisez pas le câble s'il est endommagé ou la prise si elle est desserrée.
• Lorsque vous utilisez une rallonge, ne dépassez pas la capacité nominale du cordon.

Attention

- Inspectez périodiquement le câble d'alimentation et la prise et nettoyez toute trace de poussière ou de saleté située entre le câble et la prise.

Précautions d'installation et de manipulation

Soyez attentif aux points suivants, concernant l'installation et la manipulation du projecteur. Ne pas suivre ces recommandations pourrait entraîner un incendie, une décharge électrique ou des blessures.

• N'utilisez pas le projecteur dans un endroit où il pourrait être mouillé, à l'extérieur ou près d'une baignoire ou d'une douche par exemple.
• Ne placez aucun récipient contenant un liquide sur le projecteur.
• Ne touchez pas le projecteur, le cordon d'alimentation ou le câble en cas de présence d'étincelles.
• Ne déplacez pas le projecteur avant d'avoir désactivé l'appareil, retiré le câble d'alimentation de la prise et débranché tous les autres câbles.
• Débranchez le projecteur avant d'effectuer le nettoyage ou l'entretien.
• Avant d'installer ou de remplacer l'objectif, assurez-vous de retirer le câble d'alimentation de la prise. Ne pas se conformer à cette recommandation pourrait entraîner une décharge électrique ou des blessures.

Avertissement

Soyez attentif aux points suivants, concernant l'installation et la manipulation du projecteur. Ne pas suivre ces recommandations pourrait entraîner un incendie, une décharge électrique ou des blessures.

Interdiction

- Ne retirez pas le boîtier du projecteur et ne le démontez pas. La partie interne du projecteur contient des composants haute tension, ainsi que des pièces très chaudes. Si une inspection, un entretien ou une réparation est requis(e), contactez le Canon Call Center.

- Ne démontez pas et ne modifiez pas le projecteur (y compris les pièces remplaçables) ou la télécommande.

- Ne regardez pas directement dans les sorties d'air pendant l'utilisation du projecteur.

- N'insérez aucun objet dans les bouches d'aération du projecteur, comme l'entrée ou les sorties d'air.

- Ne placez aucun récipient sous pression devant les sorties d'air. La pression contenue dans le récipient risque d'augmenter à cause de la chaleur s'échappant des sorties d'air, et cela pourrait entraîner une explosion.

- Grâce à la fonction de décalage de l'objectif, un moteur permet de déplacer l'objectif vers le haut / le bas / la gauche / la droite. Ne touchez pas l'objectif lorsqu'il bouge. Vous risqueriez de vous blesser.

- Avant de replacer l'objectif, attendez au moins une heure après l'arrêt du projecteur, afin que ce dernier ait le temps de refroidir. Ne pas se conformer à cette recommandation pourrait entraîner des brûlures ou des blessures.

- Pendant le nettoyage de la poussière ou de la saleté de l'objectif du projecteur etc., n'utilisez aucun spray inflammable. La température de la lampe à l'intérieur du projecteur étant élevée, il pourrait s'enflammer et provoquer un incendie.

- Des faisceaux lumineux puissants sont émis lorsque le projecteur est en cours d'utilisation. Ne regardez pas directement dans l'objectif du projecteur. Vous pourriez abîmer vos yeux. Soyez particulièrement attentif aux jeunes enfants et veillez à ce qu'ils respectent cette consigne.

- Si vous mettez le projecteur sur une surface élevée pour la projection, assurez-vous que la surface est plane et stable.

- Consultez le manuel d'installation accompagnant la fixation pour plafond (vendue séparément) pour les précautions relatives au montage au plafond.

- Lorsque le projecteur est suspendu au plafond, posez le projecteur sur le sol ou sur un établi avant de fixer ou de remplacer l'objectif. Dans le cas contraire, des pièces risquent de tomber du projecteur et de causer un accident ou des blessures.

Interdiction

Attention

Avertissement

Précautions relatives à la lampe

Ce projecteur utilise une lampe au mercure haute pression qui doit être manipulée avec précaution et correctement comme mentionné ci-après. La lampe au mercure a les caractéristiques suivantes.

• Une lampe devient plus sombre dans le temps.
• Un choc, une abrasion ou l'utilisation d'une lampe usée peut briser la lampe (avec un bruit sourd) ou la griller.
• La lampe est plus susceptible de se briser lorsque le message de remplacement de la lampe apparaît (voir « Remplacement de la lampe » (P205)). Remplacez la lampe par une neuve dès que possible.
• La durée de vie utile d'une lampe varie considérablement d'une lampe à l'autre et selon les conditions d'utilisation. Certaines lampes peuvent mal fonctionner ou se briser juste après leur première utilisation.
• Préparez-vous en conservant une lampe de rechange.

Veuillez considérer les précautions suivantes lorsque vous remplacez la lampe ou si elle se brise. Ne pas se conformer à ces recommandations pourrait entraîner une décharge électrique ou des blessures.

• Avant de remplacer la lampe, débranchez toujours le projecteur et patientez au moins une heure.
• Si une lampe se brise, des morceaux de verre peuvent être éparpillés à l'intérieur du projecteur. Contactez le Canon Call Center pour le nettoyage et l'inspection de l'intérieur du projecteur, et le remplacement de la lampe.

Précautions à prendre pour remplacer les lampes qui ne fonctionnent plus

• Si l'éclairage s'arrête brusquement, soit lorsque vous allumez le projecteur, soit lorsqu'il est allumé depuis un moment, il se peut que la lampe soit brisée. Dans ce cas, n'essayez jamais de remplacer la lampe vous-même. Pour le service après-vente, adressez-vous toujours au Canon Call Center.
• Avec les projecteurs montés au plafond, la lampe peut tomber lorsque vous ouvrez le couvercle de la lampe ou au cours du remplacement. Pendant le remplacement, placez-vous à côté du couvercle de la lampe, et non directement dessous.
• Si la lampe se brise, de la poussière et du gaz (contenant de la vapeur de mercure) peuvent s'échapper des sorties d'air. Dans ce cas, ouvrez immédiatement les portes et les fenêtres afin d'aérer la pièce.
• Si vous inhalez accidentellement du gaz provenant de la lampe ou si des morceaux entrent en contact avec vos yeux ou votre bouche, consultez immédiatement un médecin.
  Attention

Avertissement

Précautions relatives aux piles de la télécommande

Soyez attentif aux points suivants, concernant la manipulation des piles. Ne pas suivre ces recommandations pourrait entraîner un incendie ou des blessures.

Interdiction

• Ne chauffez pas les piles, ne les placez pas en court-circuit, ne les démontez pas et ne les brûlez pas.
• N'essayez pas de recharger les piles fournies avec la télécommande.
• Retirez les piles lorsqu'elles sont complètement déchargées ou lorsque la télécommande n'est pas utilisée pendant une longue période.
• Remplacez toujours les deux piles en même temps. Utilisez toujours deux piles du même type en même temps.
• Insérez les piles en respectant les positions des bornes + et -.
• Si du liquide s'écoule des piles et entre en contact avec votre peau, lavez soigneusement avec de l'eau.

Attention

Attention

Soyez attentif aux points suivants, concernant l'installation et la manipulation du projecteur.

• Si le projecteur n'est pas utilisé pendant une longue période, assurez-vous de retirer le câble d'alimentation de la prise, par sécurité. Cela présente autrement un risque d'incendie si de la poussière s'accumule sur la fiche ou la prise.
• Les pièces du boîtier autour et au-dessus des sorties d'air peuvent devenir très chaudes pendant la projection. Toucher ces zones pendant la projection pourrait vous brûler les mains. Soyez particulièrement attentif aux jeunes enfants et veillez à ce qu'ils ne touchent pas ces zones. De plus, ne posez pas d'objets métalliques autour ou au-dessus des sorties d'air. Étant donnée la chaleur produite par le projecteur, vous pourriez provoquer un accident ou vous blesser.
• Ne placez pas le projecteur dans un endroit où il serait exposé à des vapeurs d'huile ou des vapeurs d'eau, près de la surface de travail dans une cuisine ou près d'un humidificateur, par exemple. Cela présente un risque d'incendie ou d'électrocution.
• Ne placez aucun objet lourd au-dessus du projecteur et ne vous asseyez pas / ne montez pas dessus. Soyez particulièrement attentif aux jeunes enfants et veillez à ce qu'ils respectent cette consigne. Le projecteur pourrait se renverser et être endommagé ou blesser quelqu'un.
• Ne placez pas le projecteur sur une surface instable ou inclinée. Le projecteur risquerait de tomber ou d'être renversé, ce qui pourrait entraîner des blessures.
• Ne placez aucun objet devant la lentille pendant la projection. Ceci risquerait de provoquer un incendie.
• Les présentateurs devant le projecteur doivent se tenir là où la lumière ne semble pas trop claire et où leur ombre ne tombe pas sur l'écran.

Lorsque vous manipulez la lampe, soyez attentif aux points suivants.

- Assurez-vous de ne pas manipuler la lampe immédiatement après l'avoir utilisée. Assurez-vous de désactiver l'alimentation et d'attendre environ 1 heure afin que la lampe et le projecteur refroidissent suffisamment. Ne pas suivre cette recommandation pourrait entraîner des brûlures ou des blessures à cause de la chaleur de la lampe ou du projecteur.

Interdiction

Attention

Soyez attentif aux points suivants lors du transport du projecteur.

• Ce projecteur est un équipement de précision. Ne le renversez pas et ne le cognez pas. Ceci risque de causer un dysfonctionnement de l'appareil.
• Lors du transport du projecteur ou si vous le soulevez après avoir fixé l'objectif, assurez-vous de ne pas le tenir par l'objectif. Cela peut endommager l'objectif.
• Ne réutilisez aucun emballage ou matériaux amortisseurs de chocs fournis avec le projecteur au moment de l'achat pour le transport ou l'expédition du projecteur. La protection du projecteur ne peut pas être garantie si un emballage ou des matériaux amortisseurs de chocs sont réutilisés. Des fragment du matériau amortisseur de chocs risque de pénétrer dans le projecteur, ce qui peut causer un dysfonctionnement.
• Si le transport du projecteur s'avère nécessaire, retirez l'objectif avant de transporter le projecteur. Si le projecteur est soumis à des chocs importants pendant le transport, l'objectif risque d'être endommagé. La dépose et repose de l'objectif ne doit pas être effectuée par l'utilisateur. Assurez-vous que cette procédure soit effectuée par un technicien qualifié ou contactez le Canon Call Center.
• Débranchez les câbles branchés au projecteur. Transporter le projecteur en laissant les câbles branchés peut provoquer un accident.
• Rentrez le pied réglable avant de déplacer le projecteur. Laisser le pied sorti peut provoquer des dégâts.

Attention

Soyez attentif aux points suivants lors de l'installation ou de l'utilisation du projecteur.

- Ne touchez pas l'objectif à mains nues. Vous risqueriez d'altérer la qualité de l'image. - Si le projecteur est déplacé brusquement d'un endroit froid à un endroit chaud, de la condensation peut se former sur la lentille ou les miroirs, ce qui peut provoquer une image floue. Attendez que la condensation se soit évaporée pour que l'image projetée redevienne normale.

- N'installez pas le projecteur dans un endroit où la température est élevée ou basse. Ceci risque de causer un dysfonctionnement de l'appareil. Consultez les « Spécifications du produit » pour des instructions sur la température de fonctionnement.

- Ne placez aucun objet, dont la forme ou la couleur pourrait changer à cause de la chaleur, sur le projecteur.

- Les réglages du projecteur doivent être ajustés lorsqu'il est utilisé à une altitude élevée ou pour une projection vers le haut ou vers le bas. Si les réglages ne sont pas ajustés, la durée de vie de la lampe peut être réduite ou la lampe peut être endommagée. Pour en savoir plus, contactez le Canon Call Center.

- N'installez pas le projecteur à proximité de lignes électriques à haute tension ou d'une source d'alimentation électrique.

- N'utilisez pas le projecteur lorsqu'il se trouve sur une surface molle, telle qu'un tapis ou un revêtement en mousse, etc. La chaleur risquerait de s'accumuler à l'intérieur du projecteur et d'entraîner un dysfonctionnement.

- Ne bloquez pas les bouches d'entrée et de sortie d'air du ventilateur de refroidissement. Si l'admission d'air ou la sortie d'air est obstruée, la chaleur ne pourra pas s'échapper de l'intérieur du projecteur, ce qui risquera de réduire la durée de service de la lampe ou de causer un dysfonctionnement.

- Installer le projecteur dans le mauvais sens pourrait entraîner un dysfonctionnement ou un accident. N'installez pas le projecteur avec un côté surélevé ou en l'inclinant vers la gauche ou la droite.

- Installez le projecteur en laissant suffisamment d'espace entre les bouches d'entrée et de sortie d'air et le mur. Ne pas respecter cette consigne pourrait entraîner un dysfonctionnement.

- N'installez pas le projecteur dans un endroit humide ou très poussièreux, ou dans lequel il serait exposé à des fumées contenant des particules de graisse ou de tabac. Les composants optiques, comme l'objectif ou le miroir, pourraient être contaminés, et la qualité de l'image en serait altérée.

Attention

Le produit contient des modules logiciels Open Source. Pour davantage de détails, veuillez consulter le document « ThirdPartySoftware.pdf » (Licence de logiciel tiers) dans le dossier OpenSourceSoftware situé dans le dossier LICENSE du CD-ROM d'installation. Les conditions de licence de chaque module sont également disponibles dans ce même dossier.

■Logiciel sous Licence publique générale GNU, Version 2

Ces programmes sont des logiciels libres ; vous pouvez les redistribuer et/ou les modifier conformément aux conditions de la Licence publique générale GNU qui accompagne chaque copie du programme.

Chacun des programmes est distribué dans l'espoir qu'il sera utile, mais SANS AUCUNE GARANTIE, et sans garantie implicite de QUALITÉ MARCHANDE ou d'ADAPTATION À UNE FIN PARTICULIÈRE. Veuillez lire les sections « SANS GARANTIE » et « SANS SUPPORT » ci-dessous. Pour plus de détails, reportez-vous au texte complet de la Licence publique générale GNU.

SANS GARANTIE

LA LICENCE DU PROGRAMME ÉTANT CONCÉDÉE À TITRE GRATUIT, AUCUNE GARANTIE NE S'APPLIQUE AU PROGRAMME, DANS LES LIMITES AUTORISÉES PAR LE DROIT APPLICABLE. SAUF MENTION CONTRAIRE ÉCRITE, LES DÉTENTEURS DE DROIT D'AUTEUR ET/OU AUTRES PARTIES FOURNISSENT LE PROGRAMME « TEL QUEL », SANS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UNE FIN PARTICULIÈRE. VOUS ASSUMEZ TOUS LES RISQUES QUANT À LA QUALITÉ ET AU RENDEMENT DU PROGRAMME. SI LE PROGRAMME S'AVÈRE DÉFECTUEUX, VOUS ASSUMEREZ LES COÛTS D'ENTRETIEN, DE RÉPARATION OU DE CORRECTION.

SAUF EXIGENCE PAR UNE LOI APPLICABLE OU À MOINS D'UN CONSENTEMENT ÉCRIT, AUCUN DÉTENTEUR DE DROIT D'AUTEUR OU TIERS POUVANT MODIFIER ET/OU REDISTRIBUER LE PROGRAMME TEL QU'AUTORISÉ CI-DESSUS NE POURRA ÊTRE TENU POUR RESPONSABLE ENVERS VOUS DES DOMMAGES, Y COMPRIS TOUS DOMMAGES GÉNÉRAUX, SPÉCIAUX, DIRECTS, INDIRECTS OU CONSÉCUTIFS DE L'UTILISATION OU DE L'IMPOSSIBILITÉ D'UTILISER LE PROGRAMME (Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE DONNÉES, DES DONNÉES RENDUES INEXACTES, DES PERTES SUBIES PAR VOUS OU DES TIERS, OU L'INCAPACITÉ DU PROGRAMME À FONCTIONNER AVEC TOUT AUTRE PROGRAMME), ET CE MÊME SI LE DÉTENTEUR OU LE TIERS A ÉTÉ PRÉVENU DE LA POSSIBILITÉ DE TEL DOMMAGES.

SANS SUPPORT

Canon Inc., et toutes ses filiales ou ses revendeurs n'offrent aucun service de support concernant le code source. Canon Inc., et toutes ses filiales ou ses revendeurs ne répondront à aucune question ou demande de renseignement, de votre part ou de tout autre client, concernant le code source.

Avant utilisation

Table des matières

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Accessoires fournis

Vérifiez si les accessoires suivants sont fournis avec le projecteur.

- Télécommande • Piles pour la télécommande

(pièce N° : RS-RC04)

(taille AAA x2)

Des télécommandes en option sont aussi disponibles (RS-RC05). Par contre, certaines touches ne sont pas prises en charge par ce projecteur. La RS-RC05 peut aussi être utilisée en tant que télécommande câblée. (P30)

• Câble d'ordinateur (1,8 m) (mini D-sub 15 broches / mini D-sub 15 broches)

• CD-ROM Mode d'emploi / Supplément NMPJ Ver. 1.1 Mode d'emploi

• Cordon d'alimentation (1,8 m)

Pour l'Europe continentale Pour les États-Unis

Pour les États-Unis et le Canada

- Carte de garantie

• Informations importantes

Préparation de la télécommande

■Installation des piles de la télécommande

1 Ouvrez le couvercle du compartiment à piles.

Faites-le glisser en appuyant dessus.

2 Mettez les piles en place. Insérez deux piles neuves de format AAA dans le compartment en positionnant correctement les pôles + et –.

3 Fermez le couvercle du compartiment à piles.

Faites-le glisser jusqu'à ce qu'un clic se produise pour le fermer correctement.

• Si les touches de la télécommande ne fonctionnent pas lorsque vous essayez d'utiliser le projecteur, remplacez les piles par des neuves.
• Ne faites pas tomber la télécommande et ne lui faites subir aucun choc.
• Ne renversez pas de liquide sur la télécommande. Cela risquerait de l'endommager.

Interdiction

Attention

Soyez attentif aux points suivants lors de la manipulation des piles. Ne pas suivre ces recommandations pourrait entraîner un incendie ou des blessures.

• Ne chauffez pas les piles, ne les placez pas en court-circuit, ne les démontez pas et ne les brûlez pas.
• N'essayez pas de recharger les piles fournies avec la télécommande.

- Retirez les piles lorsqu'elles sont complètement déchargées ou lorsque la télécommande n'est pas utilisée pendant une longue période.

- Remplacez toujours les deux piles en même temps. Utilisez toujours deux piles du même type en même temps.

- Insérez les piles en respectant les positions des bornes + et -.

- Si du liquide s'écoule des piles et entre en contact avec votre peau, lavez soigneusement avec de l'eau.

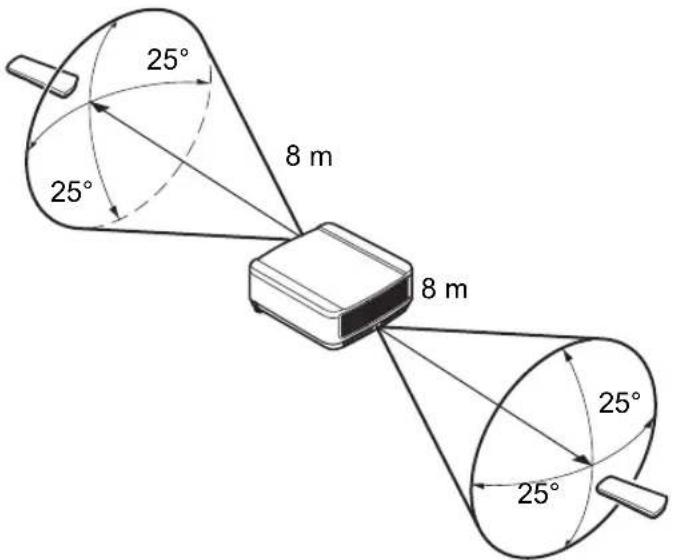

■Plage de fonctionnement de la télécommande

La télécommande est de type à infrarouge. Pour l'utiliser, pointez-la vers le récepteur de télécommande infrarouge à l'avant ou à l'arrière du projecteur.

25° 25° 8 m 8 m 25° 25°

• Utilisez la télécommande selon un angle de 25^ dans n'importe quelle direction, directement à partir de l'avant du récepteur de télécommande infrarouge.
• Il se peut que la télécommande ne fonctionne pas s'il y a un obstacle entre la télécommande et le projecteur ou si le récepteur de télécommande infrarouge sur le projecteur est exposé à la lumière directe du soleil ou à une lumière forte émise par un dispositif d'éclairage.
• Lorsque vous utilisez deux projecteurs ou plus en même temps, vous pouvez modifier les réglages des canaux afin d'empêcher toute interférence entre les deux télécommandes. (P107)

■ Utilisation d'une télécommande câblée en option (RS-RC05)

Pour utiliser une télécommande câblée avec le projecteur, utilisez la RS-RC05, vendue séparément.

Utilisez un câble mini jack stéréo de 3,5 mm de diamètre (non compris).

Câble mini jack stéréo de 3,5 mm de diamètre (non compris) Borne pour télécommande câblée REMOTE 1 AUDIO IN 2 AUDIO OUT

• Une utilisation infrarouge est impossible si un câble est branché au projecteur ou à la télécommande.
• Utilisez un câble mini jack stéréo de 3,5 mm de diamètre (non compris) d'une longueur de 30 m ou moins.

Noms des composants

Projecteur

■Vue de face

Connecteur de cordon d'alimentation (P143)

Commande sur le côté (P34) Objectif Bouche d'entrée d'air Bornes et connecteurs Récepteur de télécommande infrarouge (P30) Filtre à air (P204) Trou de verrouillage antivol Un câble antivol (non inclus) peut être branché. N'obstruez pas l'entrée d'air. Ceci risquerait de causer un dysfonctionnement de l'appareil. Attention Attention

■Vue de derrière

Sortie d'air N'obstruez pas la sortie d'air. Ceci risquerait de causer un dysfonctionnement de l'appareil. Attention Couvercle de lampe Récepteur de télécommande infrarouge (P30)

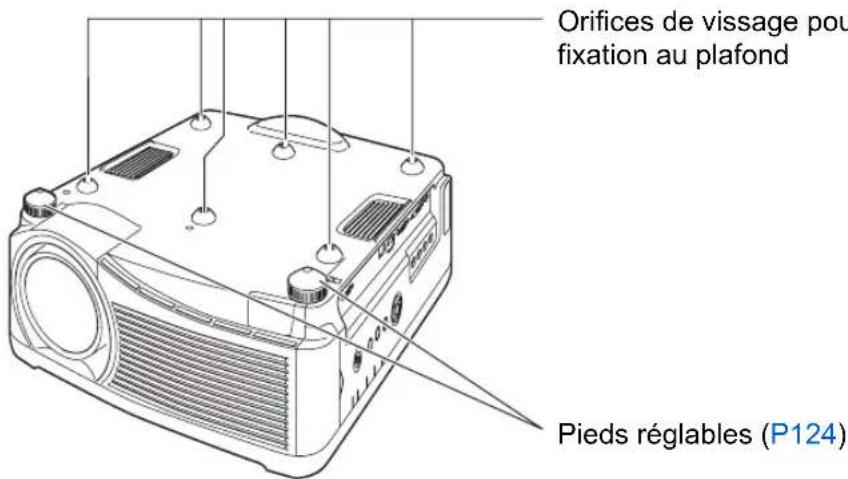

■Vue de dessous

Orifices de vissage pou fixation au plafond Pieds réglables (P124)

Télécommande

Le projecteur peut être commandé à l'aide des touches de la télécommande ou des commandes sur le côté de l'unité principale.

La télécommande vous permet d'utiliser toutes les fonctions du projecteur.

(1) POWER INPUT (8) (2) FOCUS ZOOM LENS-SHIFT (9) (10) ASPECT Ch1/ 1 AUTO PC (3) Ch4/ 4 OK Ch2/ 2 (11) D.SHIFT/ KEystone ch3/ 3 chAL MENU (12) (13) (4) D.ZOOM P-TIMER VOL (14) FREEZE BLANK MUTE (15) IMAGE GAMMA LAMP (16) (17) (18) (19) (20) (5) (6) Canon RS-RC04

(1) Touche POWER (P38, P62)

Permet d'allumer ou d'éteindre le projecteur.

(2) Touche FOCUS (P44)

Permet de régler la mise au point.

Touches [▲] / [▶]:

Permettent d'éloigner la position de la mise au point.

Touches [▼] / [ ]

Permettent de rapprocher la position de la mise au point.

(3) Touche ASPECT (P55)

Permet de modifier le mode de format.

(4) Touche D.SHIFT/KEYSTONE (P56)

Permet de corriger la distorsion trapézoïdale.

Touches [▲/ [ ]▼[ ] /◀]: ▶

Permet de corriger la distorsion trapézoïdale.

Appuyez sur D.SHIFT/KEYSTONE

pour corriger la distorsion trapézoïdale.

- Permet de déplacer l'image vers le haut, le bas, la gauche ou la droite lorsque le réglage de l'aspect de l'écran [Chang. image n. 16:9] ou [Chang. image n. 4:3] est sélectionné. (P51, P52)

- Pour déplacer l'image, utilisez les touches [▲/ [ ]▼u [ ] /◀]. ▶

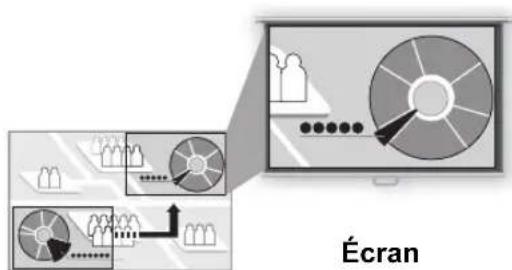

(5) Touche D.ZOOM (P66)

Agrandit ou réduit l'image numériquement.

Touche [+] :

Permet d'agrandir l'image (jusqu'à 12x).

Touche [-] :

Permet de réduire l'image (1x minimum).

Touches [▲/ [▼[ ] /◀]: ▶

Permettent de déplacer l'emplacement de l'agrandissement.

(6) Touche FREEZE (P64)

Permet de figer l'image projetée.

(7) Touche IMAGE (P59)

Permet de changer le mode d'image (qualité de l'image).

(8) Touche INPUT (P40)

Permet de passer au signal d'entrée.

(9) Touche LENS-SHIFT (P46)

Permet de déplacer l'objectif vers le haut, le bas, la gauche ou la droite.

Touches [▲] / [ ]▼ [ ] /◀ ] : ▶

Déplace l'image.

(10) Touche ZOOM (P45)

Permet de régler le format de l'image.

Touches [▲] / [▶]

Permettent d'augmenter le format de l'image.

Touches [▼] / [ ]

Permettent de réduire le format de l'image.

(11) Touche AUTO PC (P43)

Permet de régler la poursuite etc. automatiquement, en fonction du signal envoyé par l'ordinateur lorsque l'entrée PC analogique est sélectionnée.

(12) Touche OK (P75)

Détermine l'élément sélectionné dans le menu.

(13) Touches de pointeur (P75)

Permettent de sélectionner l'élément supérieur, inférieur, gauche ou droit dans le menu. Servent aussi à assigner un canal à la télécommande. (P107)

(14) Touche MENU (P74)

Permet d'afficher un menu à l'écran. Servent aussi à assigner un canal à la télécommande. (P107)

(15) Touche VOL (P65)

Permet de régler le volume sonore.

Touche [+] :

Augmente le volume.

Touche [-] :

Baisse le volume.

(16) Touche P-TIMER

Ne peut pas être utilisée sur ce projecteur.

(17) Touche MUTE (P65)

Permet de couper le son.

(18) Touche BLANK (P64)

Permet d'afficher / masquer l'image.

(19) Touche LAMP (P98)

Affiche l'écran des réglages de l'économie d'énergie, d'où vous pouvez régler le Mode lampe (Pleine puissance/Économie d'énergie) (P98), régler la gestion de l'alimentation (P103) et spécifier les réglages de veille réseau (P173).

(20) Touche GAMMA (P90)

Permet d'effectuer un réglage gamma de l'image.

Touche [▶]:

Permet de corriger des zones sombres de l'image afin de les rendre plus visibles.

Touche [◀]:

Permet de corriger des zones claires de l'image afin de les rendre plus visibles.

Commandes sur le côté

(1) Témoins LED (P35)

Les témoins LED indiquent l'état du projecteur (Désactivé / allumé / clignote). Pour des détails sur l'état des témoins, reportez-vous à l'« Affichages du témoin LED » (P35).

POWER ON	Vert	S'allume ou clignote dans des conditions normales.
STAND BY	Rouge S'	allume ou clignote lorsque le projecteur est en veille ou éteint.
WARNING	Rouge	S'allume ou clignote lorsqu'une erreur se produit.
LAMP	Orange Clignote lorsque la lampe doit bientôt être remplacée.Lorsqu'une erreur relative au couvercle de lampe se produit, le témoin [WARNING] clignote également.Lorsqu'une erreur relative à la lampe se produit, il s'allume en même temps que le témoin [WARNING].
TEMP	Rouge II clignote lorsque la température à l'intérieur du projecteur est élevée. Si la température à l'intérieur du projecteur augmente encore et qu'une erreur relative à la température se produit, il s'allume en même temps que le témoin [WARNING].

(1) TEMP LAMP WARNING STAND BY POWER ON (7) + - VOL OK VOL (6) INPUT LENS MENU (3)(4)(5) (2)

(2) Touche POWER (P38, P62)

Permet d'allumer ou d'éteindre le projecteur.

(3) Touche MENU (P74)

Permet d'afficher un menu à l'écran.

(4) Touche LENS

Chaque fois que vous appuyez sur la touche, l'écran passe au réglage de la mise au point (P44), du zoom (taille de l'image) (P45) ou du décalage de l'objectif (position de l'image) (P46). Pour régler, utilisez les touches [▲/ [ ]▼ ou [ ] / ◀]. ▶

(5) Touche INPUT (P40)

Permet de passer au signal d'entrée.

(6) Touches pointeur / VOL (P75)

Permettent de régler le volume sonore.

Touches VOL + / [▲]: Augmente le volume.

Touches VOL - / [▼]: Baisse le volume.

Permettent de sélectionner l'élément supérieur, inférieur, gauche ou droit dans le menu.

(7) Touche OK (P75)

Détermine l'élément sélectionné dans le menu.

■Affichages du témoin LED

Les témoins LED clignotent ou s'allument pour indiquer le statut de fonctionnement du projecteur.

□ : Désactivé ■ Allumé ■ Clignote

Témoin LED					Etat de fonctionnement
POWER ON (vert)	STAND BY (rouge)	WARNING (rouge)	LAMP (orange)	TEMP (rouge)
					Non branché.
					En mode de veille.
					L'alimentation est activée (projection en cours).
					Passage du mode de veille à l'état sous tension.
					Refroidissement pendant le passage de l'état sous tension au mode de veille ou au mode Gestion alimentation.
					En mode Gestion alimentation, avec la lampe éteinte.
					Le moment est venu de remplacer la lampe (en mode de veille).
					Le moment est venu de remplacer la lampe (pendant la projection).
					La température interne est élevée.
					Une erreur s'est produite au niveau de la lampe.
					L'alimentation a été coupée à cause de la température interne élevée.
					Le couvercle de lampe est ouvert.
					Une autre erreur s'est produite.

Si WARNING est allumé ou clignote, reportez-vous à « Significations du témoin LED » en page 210.

Borne d'entrée

(2)(1) (3) REMOTE 1 AUDIO IN 2 AUDIO OUT DVI COMPONENT HDMI CRESTRON connected CONTROL (4) (5) (6) (7) (8) (9)

(1) Borne pour télécommande câblée (REMOTE) (P30)

Permet de connecter une télécommande câblée en option (RS-RC05).

(2) Borne d'entrée audio (AUDIO IN) (P137, P138, P141)

Permet de recevoir un signal audio pour 2 types d'entrée d'image autres que HDMI.

Le haut-parleur interne émet le son pour le signal d'image sélectionné.

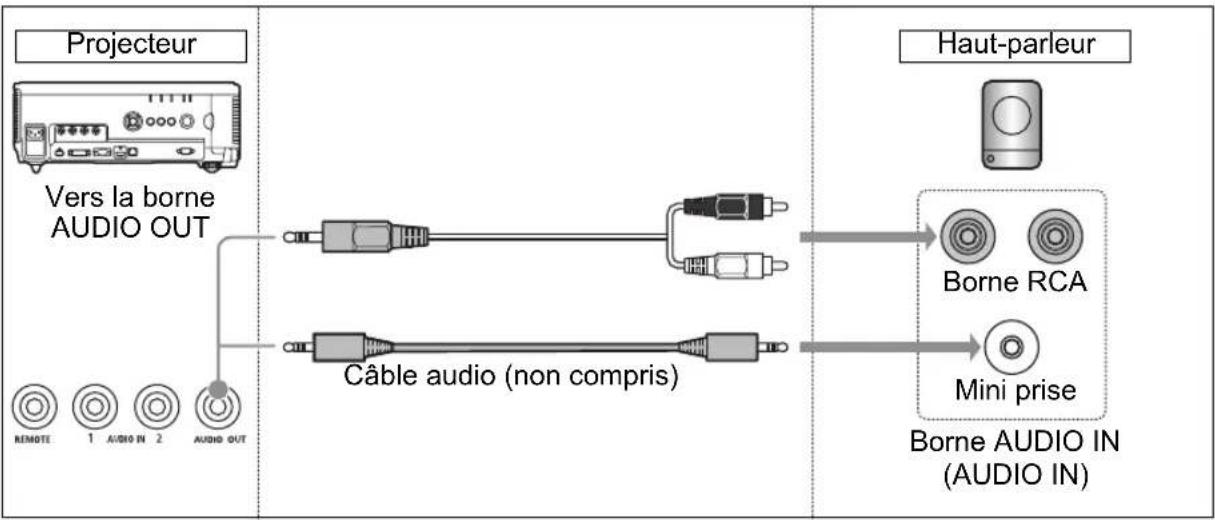

(3) Borne de sortie audio (AUDIO OUT) (P139, P142)

Permet d'envoyer l'audio à une enceinte externe ou un autre équipement audio. Ceci permet d'envoyer le signal audio correspondant au signal de l'image projetée.

(4) Port USB (P67)

Permet de connecter une clé USB. Sert à la projection des images d'une clé USB, ou à la mise à jour du micrologiciel.

(5) Borne d'entrée PC analogique 1 / DVI-I (☐1 DVI-I) (P137, P138)

Permet de connecter la sortie du moniteur externe à partir d'un ordinateur.

Permet de recevoir les signaux PC analogiques et numériques (respectivement PC analogique 1 et PC numérique).

(6) Borne d'entrée PC analogique 2 / composant (☐2 / COMPONENT) (P137, P141)

Permet de recevoir un signal PC analogique (PC analogique 2).

Un câble de connexion peut être utilisé pour la réception du signal d'image de composant (Composantes).

(7) Borne d'entrée HDMI (HDMI) (P139)

Permet de recevoir les signaux vidéo numériques (HDMI).

Transporte les deux signaux audio et vidéo par un seul et même câble.

(8) Port LAN (P170)

Permet de connecter le câble LAN (paire torsadée blindée).

Sert au branchement du projecteur sur un réseau.

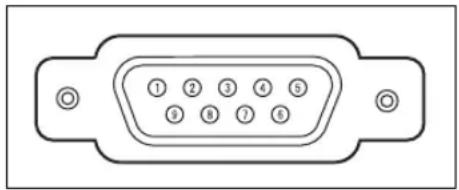

(9) Port de maintenance (CONTROL)

Elle n'est pas utilisée dans le cadre d'un usage ordinaire.

Projection d'une image

Table des matières

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

1 Vérifiez la connexion entre le projecteur et l'ordinateur ou l'équipement audiovisuel. (P137 - P140)

Pour les instructions sur le branchement du cordon d'alimentation, reportez-vous à « Branchement du projecteur » (P143).

2Appuyez sur la touche POWER.

L'indicateur [POWER ON] clignote d'abord en vert, puis il reste allumé sans clignoter.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT OH/ AUTO PC

Projecteur ID BY ERON

La fenêtre de compte à rebours s'affiche pendant environ 20 secondes, puis la projection démarre. Appuyez sur la touche OK pour faire disparaître la fenêtre de compte à rebours.

• Les fonctions réseau ne sont pas disponibles pendant les 40 premières secondes qui suivent le démarrage.
• Une fenêtre apparaît lorsque le projecteur est allumé pour la première fois. Vous pouvez sélectionner une langue utilisée par le projecteur pour afficher les menus et les messages dans la fenêtre. Sélectionnez la langue souhaitée avec les touches de pointeur et appuyez sur la touche OK. (P144)
  Vous pouvez modifier ultérieurement la langue dans le menu. (P108)

3Allumez l'ordinateur ou l'équipement audiovisuel.

Changement d'opération lorsque le projecteur est allumé

Vous pouvez modifier les opérations lorsque le projecteur est allumé, de la manière suivante.

• Vous pouvez allumer le projecteur en branchant le cordon d'alimentation, sans appuyer sur la touche POWER. (P104)
• Vous pouvez modifier la fenêtre de compte à rebours. (P102)
• Vous pouvez ignorer la fenêtre de compte à rebours. (P102)

Lorsque le projecteur est inutilisé

Si aucun signal n'est reçu, la fonction de gestion de l'alimentation éteint automatiquement le projecteur au bout d'une certaine période d'inactivité (15 minutes par défaut). (P103)

Étape 2 Sélectionner un signal d'entrée

Sélectionnez le signal d'entrée dans le menu [Entrée] lorsque vous souhaitez projeter un signal PC numérique ou d'équipement audiovisuel ou basculer entre les entrées lorsque plusieurs ordinateurs ou équipements audiovisuels sont connectés. Ignorez cette étape si vous n'avez pas modifié le signal d'entrée depuis la dernière projection.

Types de signaux d'entrée

Le tableau ci-dessous indique la relation entre les signaux d'entrée pris en charge par le projecteur, les bornes d'entrée et les câbles de connexion.

Signal d'entrée	Borne d'entrée Types de câbles de connexion
HDMI		Câble HDMI (non compris)
PC numérique	1 DVI-I	Câble DVI (non compris)
PC analogique 1	1 DVI-I	Câble DVI-D-sub 15 (non compris)
PC analogique 2	2/COMPONENT	Câble d'ordinateur (fourni)
	2/COMPONENT	Câble BNC (non compris)Câble de conv borne BNC - mini D-sub 15 broches (non compris) Câble BNC (non compris)
Composantes	2/COMPONENT	Câble de composant (non compris)rsion composant D - fiche RCA (non XKW6)Câble de composant fiche RCA - fiche RCA (non compris)
LAN	LAN	Câble LAN blindé (STP) (non fourni)
USB	USB	Connectez une clé USB. (P67)

Sélection d'un signal d'entrée

1 Appuyez sur la touche INPUT pour afficher la fenêtre indiquée ci-dessous.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT AUTO PC

Projecteur INPUT LENS MENU

Entrée HDMI PC numérique A1 PC analogique 1 A2 PC analogique 2 ∞ Composantes 晶 LAN USB USB

Le signal d'entrée actuellement actif est indiqué par un cercle vert et entouré d'une bordure orange.

Un signal d'entrée qui est prêt pour la projection s'affiche en blanc. Si aucun signal n'est reçu, il s'affiche en gris. Il se peut toutefois que [PC numérique] ou [PC analogique 1] s'affiche en gris même si ces signaux sont prêts pour la projection.

2Vous pouvez basculer entre les types de signaux d'entrée disponibles en appuyant sur la touche INPUT.

Vous pouvez sélectionner le signal d'entrée ciblé avec [▲/ [ ]▼

3Appuyez sur la touche OK pour confirmer le type de signal d'entrée.

• Les images des clés USB peuvent être projetées si vous avez sélectionné [USB] comme signal d'entrée. Pour de plus amples détails, reportez-vous à « Projection des images d'une clé USB » (P67).
• En mode d'écran partagé, le côté sans droits de commande est identifié par un cercle blanc.

Étape 3 Régler l'image

Configuration de la résolution d'affichage de l'ordinateur

En fonction de la résolution maximale du projecteur, réglez la résolution de l'affichage de l'ordinateur sur le niveau le plus proche de celui de la résolution du signal de sortie du projecteur. (P222)

Résolution maximale

1920 x 1200 points

■Windows 8

1 Déplacez le curseur vers le coin droit supérieur ou inférieur pour accéder au menu.

2Cliquez sur [Paramètres], puis sur [Panneau de configuration].

3Sous [Page d'accueil du panneau de configuration] - [Apparence et personnalisation], sélectionnez [Modifier la résolution de l'écran].

4 Sélectionnez la résolution la plus proche de la résolution maximale du signal de sortie du projecteur dans la liste [Résolution].

5Cliquez sur la touche [OK].

Résolution d'écran Affichage - Résolution d'écran Modifier l'apparance de votre affichage Detector Identifier Affichage: 1.LCD-6M225-T Résolution: 1025 x 1080(sécommendé) Orientation: Poyage Paramètre annulés Remonde la texte et d'actions éléments plus partir ou plus grands. Quats paramètre d'affichage chien ? OK Annuler Appliquer

Windows 7

1 Ouvrez [Panneau de configuration] à partir du menu Démarrer, puis sélectionnez [Apparence et personnalisation] - [Ajuster la résolution de l'écran] dans [Page d'accueil du panneau de configuration].

2Cliquez sur l'onglet [Résolution], et déplacez le curseur de défilement pour sélectionner la résolution la plus proche de la résolution maximale du signal de sortie du projecteur.

3Cliquez sur la touche [OK].

Affichage > Resolution d'option Modifier l'apparence de votre effichage: Effichage : 4.000 x 0.015x79 Resolution : 1.80 x 0.024 (recommande) Quantization : Passage Formations possible Nombre le texte et d'autres éléments plus petite ou plus grands Gains paramètre d'effichage selon ? OK Cancel Apply

■Windows Vista

1 Ouvrez le [Panneau de configuration] à partir du menu Démarrer, puis sélectionnez [Apparence et personnalisation] - [Ajuster la résolution de l'écran] dans le [Page d'accueil du Panneau de configuration].
2 Sous [Résolution], utilisez le curseur de défilement pour sélectionner la résolution la plus proche de la résolution maximale du projecteur.
3Cliquez sur la touche [OK].

1 sur IntelRS 82MW5 Express Ongout Family Resolution: Bonus Hoste 100% per 1300 pixels Customs: Optimize (32MHz) Comment settings: Off/Down Parameters: OK Active Help

■Mac OS X

1 Ouvrez le menu Apple et sélectionnez [Préférences Système].
2Dans la fenêtre [Préférences Système], cliquez sur l'icône [Moniteurs] pour ouvrir la fenêtre Moniteurs.
3 Sélectionnez l'onglet [Moniteur] puis sélectionnez la résolution la plus proche de la résolution maximale du signal de sortie du projecteur, dans la liste [Résolution].
4Refermez la fenêtre [Préférences Système].

DLL 170/FP Tout affiches Moniteur Couleur Resolution 640 x 480 (étends) 640 x 512 600 x 600 800 x 600 (étends) 800 x 640 1024 x 258 1024 x 258 (étends) 1024 x 820 1920 x 1200 Couleurs: Millions Taux de rafraîchissement : 71 Hertz Détecter les moniteurs Afficher Moniteurs dans la barie des menus

Réglage de PC auto

Si l'affichage de l'image est décalé ou si un scintillement de l'écran se produit lorsque [PC analogique 1] ou [PC analogique 2] est sélectionné, appuyez sur la touche AUTO PC pour régler le projecteur de manière optimale.

Les résultats du réglage sont enregistrés. Si le projecteur est utilisé à nouveau avec le même ordinateur, lorsque le signal d'entrée est sélectionné, l'image est projetée automatiquement dans les mêmes conditions de réglage précédentes.

■Exécution de la fonction PC auto

Appuyez sur la touche AUTO PC pour effectuer le réglage du projecteur.

Télécommande

POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT ch/1 AUTO PC 1

Si le réglage de PC auto est insuffisant, effectuez les opérations suivantes.

• Sélectionnez le signal d'entrée correspondant à la résolution de l'ordinateur dans [Sél signal d'entrée]. (P78)
• Si le réglage est insuffisant même après l'opération ci-dessus, réglez [Nombre total de points], [Tracking], [Position horizontale], [Position verticale], [Pixels horizontaux] et [Pixels verticaux] dans [Réglages signal d'entrée]. (P79, P80)
• Pour les types de signaux pris en charge par le projecteur, reportez-vous au tableau page 222.

Mise au point, redimensionnement ou déplacement de l'image

Réglage de la mise au point de l'image

Pour régler la mise au point, appuyez sur la touche FOCUS de la télécommande ou sur la touche LENS du projecteur.

Pour en savoir plus sur les distances de projection de l'objectif, reportez-vous à « Rapport entre la taille de l'image et la distance de projection » en page 131.

1 Appuyez sur la touche FOCUS de la télécommande ou sur la touche LENS du projecteur pour afficher la fenêtre de réglage de la mise au point.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT CK1/ AUTO PC

Projecteur NING INPUT LENS MENU Appuyez une fois

Réglage mise au point

2Appuyez sur les touches pointeur pour régler la mise au point.

Télécommande OK LEFT/4 LEFT/2 LEFT/1 CALL MENU

Projecteur +V01 OK I-V04

Pour ajuster la mise au point, utilisez les touches [▲/ [ ]▶[ ] /▼] de la télécommande ou du projecteur.

Pour continuer à régler la mise au point dans un sens spécifique, maintenez enfoncées les touches [▲/ [ ]▼ de la télécommande ou du projecteur.

3Lorsque la mise au point est réglée de manière optimale, appuyez sur la touche OK ou sur la touche FOCUS.

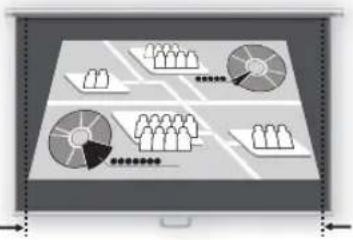

Réglage de la taille d'image

La taille de l'image projetée peut être ajustée en appuyant sur la touche ZOOM de la télécommande ou sur la touche LENS du projecteur. Modifiez la position d'installation du projecteur si l'image souhaitée est trop grande ou trop petite pour être réglée avec la fonction zoom. (P124)

1 Appuyez deux fois sur la touche ZOOM de la télécommande ou sur la touche LENS du projecteur pour afficher la fenêtre de réglage du zoom.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT AUTO PC 0V/1

Projecteur NING INPUT LENS MENU Appuyez deux fois.

Réglage zoom

2Appuyez sur les touches pointeur pour régler la taille de l'image.

Télécommande OK OK/2/ OK/4/ OK/2/ OK/4/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/2/ OK/3/

Projecteur +/- OK -/-

Écran

Pour agrandir l'image, utilisez les touches [▲/ [ ] de la télécommande ou du projecteur.

Pour réduire l'image, utilisez les touches [▼/ [ ] ◀e la télécommande ou du projecteur.

Pour continuer à régler la taille dans un sens spécifique, maintenez enfoncées les touches [▲/ [ ]▼[ ] / [ ] de la télécommande ou du projecteur.

3Lorsque la taille d'image souhaitée est sélectionnée, appuyez sur la touche OK ou sur la touche ZOOM.

Lorsque l'objectif fixe court (RS-IL03WF) est fixé, le réglage du zoom numérique est effectué au lieu du réglage du zoom optique.

Étape 3 Régler l'image

Réglage de la position de l'image

Pour régler la position de l'écran en haut, en bas, à gauche ou à droite, appuyez sur la touche LENS-SHIFT de la télécommande ou sur la touche LENS du projecteur. L'écran projeté peut être modifié selon la position la plus appropriée en déplaçant l'objectif vers le haut/bas, la gauche/droite. (P134)

• La plage disponible pour le décalage de l'objectif (pourcentage de déplacement par rapport à la taille de l'écran) varie en fonction de l'objectif utilisé. (P134)
• Le décalage de l'objectif n'est pas disponible dans chaque coin pour l'objectif fixe court (RS-IL03WF) ou dans le coin supérieur gauche et le coin supérieur droit pour les autres objectifs. (P135)

1 Appuyez trois fois sur la touche LENS-SHIFT de la télécommande ou sur la touche LENS du projecteur pour afficher la fenêtre de réglage du décalage de l'objectif.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT oV/ AUTO PC

Projecteur NING INPUT LENS MENU

Appuyez trois fois.*

RÉGL. décal. object.

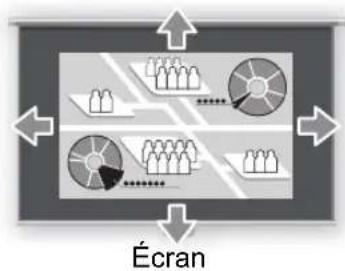

2Appuyez sur les touches pointeur pour régler.

Télécommande OK CLINIÉT KEystone CA3/ 1 CA2/ 2 CA1/4/ 6 CA3/1 CA1/2 CA1/1 MENU

Projecteur +70A OK -70A

Pour élever ou abaisser l'image, utilisez les touches [▲/ [ ] de la télécommande ou du projecteur.

Pour déplacer l'image à gauche ou à droite, utilisez les touches [​/ [ ] de la télécommande ou du projecteur.

Pour continuer à déplacer l'image dans un sens spécifique, maintenez enfoncée la touche correspondante.

3Lorsque la position souhaitée est atteinte, appuyez sur la touche OK.

■Réinitialisation de la position

La position de l'objectif après déplacement à l'aide de la fonction de décalage de l'objectif n'est pas restituée après une mise hors tension. Pour revenir à la position initiale, effectuez une réinitialisation.

Pendant le réglage de la position de l'écran,

Réinit. décal. obj. Ramène position décalage objectif à pos. init. Positions prédéfinies 50 % (pos. init.) 0% OK

maintenez enfoncée la touche LENS-SHIFT de la télécommande ou la touche

LENS du projecteur pour afficher la fenêtre [Réinit. décal. obj.].

Les sélections pour l'objectif actuellement utilisé s'affichent. Utilisez les touches pointeur pour en sélectionner une, puis appuyez sur la touche OK.

Type d'objectif Eléments disponibles
Objectif à zoom standard RS-IL01ST	50 % (position initiale) : Haut 50 %, gauche / droite 0 %0 % : Haut / bas / gauche / droite 0 %
Objectif à zoom long RS-IL02LZ
Objectif à zoom extra long RS-IL04UL
Objectif à zoom grand angle RS-IL05WZ
Objectif fixe court RS-IL03WF	0 % (position initiale) : Haut / bas / gauche / droite 0 %

Étape 4 Sélectionner un format d'image (Aspect écran) adapté à l'écran

Sélectionnez un format optimal de l'image projetée (aspect écran) ou un mode d'écran optimal (aspect) en fonction du format de l'écran, du type de signal d'image d'entrée, etc. de manière à utiliser la taille de l'écran de manière optimale lors de la projection.

[Aspect écran] Sélectionnez le même format d'aspect d'écran que celui de l'écran utilisé.

[Aspect] En général, sélectionnez [Auto].

Il est possible que vous ayez besoin de changer le paramètre en fonction de la résolution de l'ordinateur ou des autres équipements audiovisuels connectés. Si l'image n'est pas projetée avec le format souhaité, reportez-vous à « Relation entre Aspect et Aspect écran », page 217.

Sélection de l'aspect d'écran

Sélectionnez le format d'écran correct pour l'écran utilisé.

1 Appuyez sur la touche MENU pour afficher la fenêtre Menu.

Télécommande OK OK/4/2 OK/2/2 OK/1/2 OK/3/2 OK/1 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 OK/1/2 OK/3/2 ON/OFFS/ KEYSTONE ON/OFFS/ MENU

Projecteur INPUT LENS MENU

PC analogique 1 Régigages de l'entrée Aspect Auto PC auto Sé signal d'entrée 1900 x 1200 123.456Hz Réglages signal d'entrée Écran partagé Désactivé

2 Appuyez sur les touches [ ] ↕ [ ] p▶ur sélectionner l'onglet [Paramètres d'installation].

Télécommande OK OK2/2 SHIFT KEYSTONE OK3/2 MENU

Projecteur +100 OK -100

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran 16:10 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Lorsque l'objectif fixe court est fixé et si l'image projetée ne tient pas dans l'écran, vous pouvez afficher l'image en réduisant électroniquement sa taille.

Le réglage [Zoom] apparaît dans le menu uniquement lorsque l'objectif fixe court (RS-IL03WF) est fixé.

Étape 4 Sélectionner un format d'image (Aspect écran) adapté à l'écran

3 Sélectionnez [Aspect écran] à l'aide des touches [ ] ▲[ ], puis appuyez sur la touche OK.

Télécommande OK SHIFT CUSTONE MENU

Projecteur +Vg OK +Vg

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran 16:10 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

4Utilisez les touches [ ] ▲[ ] pour sélectionner les contenus souhaités.

Télécommande OK SHIFT SYSTEM MENU

Projecteur +VOL OK -VOL

PC analogique 1 Paramètres d'installation Verrou de position Desactivé Invers H/V image Aucun Aspect écran 16:10 Zoom 16:9 Distorsion tragézoidale 4:3 Changement image numérique Chang. image n. 16:9 Réglages professionnels Chang. image n. 4:3 Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

16:10

Sélectionnez ceci lorsque vous utilisez un écran avec un format 16:10. Sélectionnez aussi cet aspect d'écran lorsque vous projetez l'image sur un mur. Vous pouvez corriger la distorsion trapézoïdale avec ce mode. (P56)

Écran de format 16:10

16:9

Sélectionnez ceci lorsque vous utilisez un écran avec un format 16:9.

Vous pouvez corriger la distorsion trapézoïdale avec ce mode. (P56)

Écran de format 16:9

4:3

Sélectionnez ceci lorsque vous utilisez un écran avec un format 4:3.

Vous pouvez corriger la distorsion trapézoïdale avec ce mode. (P56)

Changement d'image numérique 16:9

Sélectionnez ceci lorsque vous utilisez un écran avec un format 16:9.

La correction de trapèze ne peut pas être effectuée dans ce mode. Toutefois, lors de la projection du niveau, il est possible de déplacer l'image vers le haut / vers le bas.

Pour en savoir plus sur la manière de déplacer l'image, reportez-vous à

« Déplacement d'image avec changement d'image numérique 16:9 » en page 51.

Changement d'image numérique 4:3

Sélectionnez ceci lorsque vous utilisez un écran avec un format 4:3.

La correction de trapèze ne peut pas être effectuée dans ce mode. Toutefois, lors de la projection du niveau, il est possible de déplacer l'image vers la gauche / vers la droite.

Pour en savoir plus sur la manière de déplacer l'image, reportez-vous à

« Déplacement d'image avec changement d'image numérique 4:3 » en page 52.

5Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

Déplacement d'image avec changement d'image numérique 16:9

Cette option permet d'appliquer un traitement d'image pour repositionner l'image. Pour cette raison, elle est appelée changement d'image numérique.

1 Lorsque l'aspect d'écran est [Chang. image n. 16:9], appuyez sur la touche MENU ou bien, sur la télécommande, sur la touche D.SHIFT/KEYSTONE.

Si vous avez appuyé sur la touche D.SHIFT/KEYSTONE de la télécommande, passez à l'étape 4.

2Appuyez sur les touches [ ] /[ ] pour sélectionner l'onglet [Paramètres d'installation].

Projecteur +VOL OK +VOL

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran Chang. image n. 16:9 Zoom Distorsion trapézoidale Discorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

3Utilisez les touches [ ] ▲[ ] pour sélectionner [Changement image numérique], puis appuyez sur la touche OK.

Projecteur +VOL OK -VOL

PC analogique 1 Paramètres d'installation Verrou de position Desactivé Invers H/V image Aucun Aspect écran Chang, image n. 16:9 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Séchéma test Désactivé

Étape 4 Sélectionner un format d'image (Aspect écran) adapté à l'écran

4Utilisez les touches [ ] M[ ] pour déplacer l'image vers le haut ou le bas.

5 Lorsque la taille de l'image est ajustée à la taille de l'écran, appuyez sur la touche OK.

Déplacement d'image avec changement d'image numérique 4:3

1 Lorsque l'aspect d'écran est [Chang. image n. 4:3], appuyez sur la touche MENU ou bien, sur la télécommande, sur la touche D.SHIFT/KEYSTONE. Si vous avez appuyé sur la touche D.SHIFT/KEYSTONE de la télécommande, passez à l'étape 4.
2 Appuyez sur les touches [ ] ◀ [ ] pour sélectionner l'onglet [Paramètres d'installation].

Projecteur +/- OK -/-

PC analogique 1 Paramètres d'installation Verrou de position Désactive Invers H/V image Aucun Aspect écran Chang. image n. 4:3 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Étape 4 Sélectionner un format d'image (Aspect écran) adapté à l'écran

3Utilisez les touches [ ] ▲[ ] pour sélectionner [Changement image numérique], puis appuyez sur la touche OK.

Projecteur +/-40 OK -/-40

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran Chang, image n. 4:3 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

4Utilisez les touches [ ] ↕ [ ] p▶ur déplacer l'image.

Télécommande OK S SHIFT KEystone HALL MENU

Projecteur +VOL OK SELL

Régl. changement image num. +0

Touche ▶ : Déplace l'image vers la droite.

Touche [] Déplace l'image vers la gauche.

5 Lorsque la taille de l'image est ajustée à la taille de l'écran, appuyez sur la touche OK.

Réinitialisation du décalage de l'image

Suivez les étapes ci-dessous afin de réinitialiser le déplacement d'image. Ouvrez la fenêtre [Régl. changement image num.] et appuyez sur la touche D.SHIFT/KEYSTONE pour afficher la fenêtre [Réinit. changement image num.]. Sélectionnez ensuite [OK] avec la touche [◀], puis appuyez sur la touche OK.

Sélection de l'aspect

Sélectionnez [Aspect] en fonction du type de signal d'entrée, du format de l'écran et de la résolution. Pour de plus amples détails sur les formats, reportez-vous à « Relation entre Aspect et Aspect écran », page 217.

Types de formats d'images

Auto

Une image est projetée au format du signal d'entrée. Sélectionnez ce mode pour une projection d'image normale.

16:10

L'image est projetée à l'aide d'un signal d'entrée de format 16:10. Sélectionnez cette option si une image de format 16:10 ne peut pas être projetée correctement en mode [Auto].

16:9

L'image est projetée à l'aide d'un signal d'entrée de format 16:9. Sélectionnez cette option si une image de format 16:9 ne peut pas être projetée correctement en mode [Auto].

4:3

L'image est projetée à l'aide d'un signal d'entrée de format 4:3. Sélectionnez cette option si une image de format 4:3 ne peut pas être projetée correctement en mode [Auto].

Zoom

Ceci permet de couper la partie supérieure/inférieure ou gauche/droite de l'écran en fonction de l'aspect d'écran et de faire un zoom avant au centre de l'image. Sélectionnez ceci en cas d'effet « boîte aux lettres » (lignes noires en haut/bas de l'écran) quand vous regardez une vidéo.

Dans certains cas, cette option ne peut pas être sélectionnée, en fonction du signal d'entrée et/ou de la résolution.

Format réel

L'image est projetée avec la résolution initiale du signal d'entrée. Sélectionnez ceci pour une projection nette des écrans d'ordinateur jusqu'à la résolution maximale.

Dans certains cas, cette option ne peut pas être sélectionnée, en fonction du signal d'entrée et/ou de la résolution.

Sélection du format de l'image

Appuyez sur la touche ASPECT de la télécommande pour sélectionner un format d'image approprié. Appuyez sur la touche ASPECT pour modifier le type de format d'image. Pour de plus amples détails sur les formats, reportez-vous à « Relation entre Aspect et Aspect écran », page 217.

Télécommande

POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT ch1/ AUTO PC

Exemple :

Vous pouvez également sélectionner n'importe quel format à partir de [Aspect] dans le menu. (P77)

Certains formats risquent de ne pas s'afficher, selon le type du signal d'entrée.

Étape 5 Corriger la distorsion d'image

Correction de la distorsion trapézoïdale

Pour corriger la distorsion trapézoïdale, appuyez sur la touche D.SHIFT/KEYSTONE.

Utilisez la télécommande pour corriger la distorsion trapézoïdale.

Deux types de correction sont disponibles : correction horizontale/verticale et corrections de coins.

La correction horizontale/verticale de trapèze règle la largeur et la hauteur de l'image, et la correction de coins règle l'image par rapport à chaque coin.

Pour des instructions sur le basculement entre les deux types de correction de trapèze, reportez vous à « Spécification de la correction de trapèze » (P149).

Appuyez sur la touche D.SHIFT/KEYSTONE pour corriger la distorsion avec la méthode de correction de trapèze sélectionnée.

• Le résultat du réglage trapézoïdal est enregistré dans la mémoire. Si vous placez le projecteur dans la même position, le réglage trapézoïdal n'est pas nécessaire.
• Les signaux sont traités numériquement lorsque la distorsion trapézoïdale est corrigée. L'image peut paraître différente de l'originale. De plus, le format de l'image peut changer.
• L'accès à la fonction de changement d'image numérique s'effectue en appuyant sur cette touche alors que l'aspect d'écran est réglé sur [Chang. image n. 4:3] ou [Chang. image n. 16:9]. (P51, P52)

■Correction horizontale/verticale de trapèze

[Zoom] (P148) du menu [Paramètres d'installation] n'est pas disponible pendant la correction horizontale/verticale de trapèze.

1 Appuyez sur la touche D.SHIFT/KEYSTONE de la télécommande pour afficher la fenêtre d'ajustement du trapèze horizontal-vertical.

Télécommande

OK CH2/2 CH3/4 CH4/4 CH5/4 CH6/4 CH7/4 CH8/4 CH9/4 CH10/4 CH11/4 CH12/4 CH13/4 CH14/4 CH15/4 CH16/4 CH17/4 CH18/4 CH19/4 CH20/4 CH21/4 CH22/4 CH23/4 CH24/4 CH25/4 CH26/4 CH27/4 CH28/4 CH29/4 CH30/4 CH31/4 CH32/4 CH33/4 CH34/4 CH35/4 CH36/4 CH37/4 CH38/4 CH39/4 CH40/4 CH41/4 CH42/4 CH43/4 CH44/4 CH45/4 CH46/4 CH47/4 CH48/4 CH49/4 CH50/4 CH51/4 CH52/4 CH53/4 CH54/4 CH55/4 CH56/4 CH57/4 CH58/4 CH59/4 CH60/4 CH61/4 CH62/4 CH63/4 CH64/4 CH65/4 CH66/4 CH67/4 CH68/4 CH69/4 CH70/4 CH71/4 CH72/4 CH73/4 CH74/4 CH75/4 CH76/4 CH77/4 CH78/4 CH79/4 CH80/4 CH81/4 CH82/4 CH83/4 CH84/4 CH85/4 CH86/4 CH87/4 CH88/4 CH89/4 CH90/4 CH91/4 CH92/4 CH93/4 CH94/4 CH95/4 CH96/4 CH97/4 CH98/4 CH99/4

Ajustement du trapèze horizontal -vertical +0 +0

2Appuyez sur les touches de pointeur pour régler les dimensions.

Télécommande OK OK/2 ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O

Touche []▲ Permet de réduire les dimensions du bord supérieur.

Touche [◀]: Permet de réduire les dimensions du bord gauche.

Écran

Touche [▼]: Permet de réduire les dimensions du bord inférieur.

Touche ▶: Permet de réduire les dimensions du bord droit.

3Lorsque la distorsion trapézoïdale est corrigée, appuyez sur la touche OK.

■Réglage de coins

1 Appuyez sur la touche D.SHIFT/KEYSTONE de la télécommande pour afficher la fenêtre du réglage des coins.

Réglage coins Choisir le coin à régler.

Étape 5 Corriger la distorsion d'image

2Appuyez sur la touche de pointeur du coin à corriger, puis appuyez sur la touche OK.

Télécommande OK CHALL/CYSTONE MENU

Réglage coins Choisir le coin à régler.

3Appuyez sur les touches de pointeur pour régler le coin.

Télécommande OK ON/O ON/4/ ON/2/ ON/1/ ON/0/ ON/3/ ON/2/ ON/1/ ON/0/ ON/3/ ON/2/ ON/1/ ON/0/ ON/3/ ON/2/ ON/1/ ON/0/ ON/3/ ON/2/ ON/1/ ON/0/ ON/3/ ON/2/ ON/1/ ON/0/ ON/3/ ON/2/ ON/1/ ON/0/ ON/3/ ON/1 ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O

Réglage coins Utiliser les flèches pour ajuster.

4Lorsque la correction est achevée, appuyez sur la touche OK.

Les paramètres de réglage de coins seront annulés si vous utilisez ensuite [Zoom] (P148) du menu [Paramètres d'installation].

■Réinitialisation du réglage trapézoïdal

Suivez les étapes ci-dessous afin de réinitialiser le réglage trapézoïdal.

Appuyez d'abord deux fois sur la touche D.SHIFT/KEYSTONE de la télécommande pour afficher la fenêtre [Réinitialisation du trapèze]. Vous pouvez maintenant réinitialiser la correction sélectionnée dans le réglage de distorsion trapézoïdale.

Sélectionnez ensuite [OK] avec la touche [◀], puis appuyez sur la touche OK.

Réinitialisation du trapèze horizontal-vertical L'ajustement du trapèze horizontal-vertical sera réinitialisé. OK ? OK Annuler

Étape 6 Sélectionner la qualité d'image (Mode Image)

Vous pouvez sélectionner un mode d'image approprié à l'image projetée. Dans chaque mode d'image, vous pouvez régler davantage la luminosité, le contraste, la netteté, le réglage des couleurs, les réglages avancés et le mode de lampe. (P86)

Modes d'image

Les modes d'image disponibles varient quelque peu selon le signal d'entrée sélectionné et le réglage [Entrée HDMI] (P113) (sur [Auto] ou [Ordinateur]).

Mode image	Signaux d'entrée compatibles		Explication(1) Lumière ambiante dans la pièce(2) Types d'images(3) Convient à
	PC numériquePC analogique 1/2HDMI (lorsque [Entrée HDMI] est sur [Ordinateur])LANUSB	ComposantesHDMI (lorsque [Entrée HDMI] est sur [Auto])
Standard	○	○	(1) Lumineux(2) Écrans d'ordinateur ou média lu avec un logiciel vidéo(3) Couleurs naturelles et blanches
Présentation	○	—	(1) Lumineux(2) Images comprenant principalement du texte(3) Maintien de l'écran lumineux
Dynamique	—	○	(1) Lumineux(2) Média lu avec un logiciel vidéo(3) Maintien de l'écran lumineux
Photo éclatante	○	—	(1) Quelque peu sombre(2) Photos numériques(3) Génération de couleurs éclatantes
Photo/sRGB	○	○	(1) Quelque peu sombre(2) Photos numériques d'appareils photo compatibles sRVB(3) Conforme à la norme sRVB
Vidéo	—	○	(1) Quelque peu sombre(2) Vidéo de caméscope(3) Reproduction fidèle de l'espace colorimétrique des téléviseurs
Cinéma	—	○	(1) Sombre(2) Films(3) Conçu spécialement pour les films
Utilisateur 1 – 5	○	○	Un maximum de 5 combinaisons de réglages, relatifs à la qualité de l'image et sélectionnés par les utilisateurs, peuvent être enregistrées dans la mémoire (P87). Les réglages mémorisés peuvent être sélectionnés en tant que mode d'image.

○ : Compatible ÷ Non compatible

Étape 6 Sélectionner la qualité d'image (Mode Image)

■Sélection d'un mode image

Appuyez sur la touche IMAGE de la télécommande pour sélectionner. Le mode image change à chaque fois que vous appuyez sur la touche IMAGE. (Les modes image affichés varient en fonction du signal d'entrée sélectionné.)

Vous pouvez également sélectionner n'importe quel mode d'image à partir du menu [Mode image]. (P86)

- Les réglages Utilisateur 1 - 5 sont affichés lorsque les réglages d'image souhaités ont été créés et enregistrés à l'aide de la fonction de mémoire d'utilisateur dans le menu de réglage de l'image. (P87)

Étape 7 Configurer les réglages d'économie d'énergie

Puis, procédez aux réglages d'économie d'énergie au besoin.

Les quatre réglages suivants sont disponibles. Pour de plus amples détails, reportez-vous à la page de description de chaque fonction.

- Mode lampe (P98)

Règle la consommation d'énergie de la lampe et du ventilateur dans le mode d'image.

- Mode Gestion alimentation (P103)

Éteint automatiquement la lampe ou le projecteur au bout d'un certain temps si le projecteur et la télécommande sont inactifs et en l'absence de signal d'entrée vidéo.

• Durée de la Gestion alimentation (P104)

Éteint automatiquement le projecteur au bout d'un certain temps, si le projecteur est inactif sans signal d'entrée.

- Réglages de veille réseau (P174)

Permet de spécifier si les fonctions réseau doivent rester activées en mode de veille.

Étape 8 Éteindre le projecteur

1 Appuyez sur la touche POWER pour afficher la fenêtre indiquée ci-dessous.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT cx1/ AUTO PC

Projecteur DAY ERON

Appuyez encore sur la touche POWER pour éteindre l'appareil. Une fois l'appareil éteint, le cordon d'alimentation peut être débranché même si le ventilateur de refroidissement continue de fonctionner. OK

2Lorsque cette fenêtre s'affiche, appuyez à nouveau sur la touche POWER pour éteindre le projecteur.

Après que vous avez éteint le projecteur, il passe en mode de veille une fois refroidi.

Si vous souhaitez poursuivre la projection sans éteindre le projecteur, appuyez sur une touche autre que POWER ou attendez que le message de confirmation disparaisse.

• Après avoir désactivé le projecteur, attendez au moins 5 minutes avant de l'activer à nouveau. Le fait d'allumer le projecteur juste après l'avoir éteint peut réduire la durée de vie de la lampe.
• L'utilisation du projecteur sur une longue durée peut réduire la durée de vie de la lampe et des composants optiques internes.
• Si le projecteur doit rester inutilisé pendant une longue période, débranchez-le.

Fonctions utiles disponibles durant la projection

Table des matières

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Fonctions de projection utiles

Apparition temporaire d'une image noire

Cette fonction est utile lorsque :

• Vous avez terminé la projection.
• Vous voulez détourner l'attention des participants de l'écran.

Télécommande

DZOOM P-TIMER VOL FREEZE BLANK MUTE IMAGE GAMMA LAMP

Appuyez sur la touche BLANK pour faire apparaître une image noire.

Appuyez à nouveau sur la touche BLANK pour faire apparaître l'image.

• Vous pouvez définir l'état de l'écran tout en faisant apparaître une image noire sur le menu. (P102)
• La lampe reste allumée lorsque l'image noire apparaît.

Arrêt sur image

Cette fonction est utile lorsque :

• Vous voulez effectuer une opération sur l'ordinateur, qui ne concerne pas la présentation.
• Vous voulez arrêter une image animée.

Télécommande

DZOOM P-TIMER VOL FREEZE BLANK MUTE IMAGE GAMMA LAMP

Appuyez sur la touche FREEZE pour figer l'image animée. Le projecteur affiche l'icône suivante.

Appuyez à nouveau sur la touche FREEZE pour revenir à l'affichage original.

- Elle est également annulée une fois que le signal d'entrée est interrompu.

Réglage du volume

Cette fonction est utile lorsque :

- Vous voulez régler le volume du haut-parleur du projecteur ou des haut-parleurs externes.

Télécommande

D:ZOOM P-TIMER VOL FREEZE BLANK MUTE IMAGE GAMMA LAMP

Appuyez sur la touche VOL. L'écran suivant apparaît.

• Vous pouvez également régler le niveau sonore avec les touches [ ] ▲[ ] ▼ du projecteur.
• Réglez le volume ou la fonction MUTE sur l'ordinateur si le niveau sonore est trop bas.
• Vous pouvez également régler le niveau sonore des hauts parleurs connectés par l'intermédiaire de la borne de sortie audio.

Suppression du son

Cette fonction est utile lorsque :

• Vous souhaitez couper temporairement le son inutile.
• Vous souhaitez couper le son immédiatement.

Télécommande

D-ZOOM P-TIMER VOL FREEZE BLANK MUTE IMAGE GAMMA LAMP

Appuyez sur la touche MUTE pour couper le son. Le projecteur affiche l'icône suivante.

Appuyez à nouveau sur la touche MUTE pour désactiver la fonction de suppression du son.

- Vous pouvez également couper le son des hauts parleurs connectés par l'intermédiaire de la borne de sortie audio.

Zoom sur une portion de l'image

Cette fonction est utile lorsque :

• Vous voulez agrandir un objet, comme par exemple un petit graphique, durant une présentation (jusqu'à 12 x).
• Vous voulez effectuer une mise au point sur le sujet en cours.

Télécommande D.WOM P-TIMER VOL FREEZE BLANK MUTE IMAGE GAMMA LAMP

Appuyez sur la touche + D . Z O O M pour agrandir une partie de l'image. Appuyez sur la touche - D . Z O O M pour réduire la taille de l'image.

• L'agrandissement apparaît sur l'écran.

Vous pouvez déplacer la zone agrandie à l'aide des touches [▲/ [ ]▼[ ] /◀]. ▶

Télécommande OK OK/4/ OK/2/ OK/1/ OK/3/ OK/2/ OK/1/ OK/2/ OK/3/ OK/2/ OK/1/ OK/2/ OK/3/

Projecteur +V OK - V

Écran

Vous pouvez restaurer la taille initiale de l'image en appuyant sur la touche OK.

Les touches D.ZOOM fonctionnent différemment de [Zoom] du menu [Paramètres d'installation] (P148).

Projection des images d'une clé USB

Les images enregistrées sur une clé USB insérée dans le projecteur peuvent être projetées comme suit. Vous pouvez sélectionner les images à projeter, ou projeter les images automatiquement l'une à la suite de l'autre. Des images JPEG de 10912 x 8640 maximum peuvent être projetées.

• Les clés USB dotées de fonctions de sécurité ne peuvent être lues par le projecteur, ni sélectionnées comme source d'image.
• Si le projecteur ne peut pas monter le système de fichiers, le nom du lecteur est grisé et l'icône suivante s'affiche. Dans ce cas, la clé USB ne peut pas être utilisée.

USB1 USB CARD1

1 Insérez la clé USB dans le port USB.

Insérez la clé USB directement dans le port USB du projecteur. La clé USB ne sera pas reconnue si vous la connectez via un concentrateur.

2Appuyez sur la touche INPUT.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT AUTO PC

Projecteur NING INPUT LENS MENU

Entrée HDMI PC numérique PC analogique 1 PC analogique 2 Composantes LAN USB USB

3 Appuyez sur la touche INPUT à plusieurs reprises pour sélectionner [USB]. Les fichiers JPEG de la clé USB s'affichent sous forme de liste.

USB1 USB CARD1 1/1 → Retour file1.jpg file2.jpg file3.jpg file4.jpg file5.jpg file6.jpg file7.jpg file8.jpg file9.jpg

• Si la clé USB contient plusieurs partitions, un écran s'affiche pour vous faire sélectionner la partition désirée. Utilisez les touches de pointeur pour sélectionner la partition, puis appuyez sur la touche OK. Les fichiers de la partition s'affichent sous forme de liste.
• L'entrée réseau n'est pas disponible lorsque [USB] est sélectionné comme autre signal d'entrée sur l'affichage d'écran partagé.

4Utilisez les touches de pointeur pour sélectionner un fichier, puis appuyez sur la touche OK pour projeter l'image.

Télécommande OK ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O ON/O

Projecteur + TBA OK + TBA

Appuyez sur les touches [▲/ [ ] pour sélectionner un fichier.

Pour afficher une autre page, appuyez sur les touches [◀] / [ ] (si d'autres pages sont disponibles).

Pour naviguer vers un dossier plus haut ou plus bas, sélectionnez le dossier et appuyez sur la touche OK.

La réduction du flou de mouvement n'est pas disponible pendant la projection des fichiers JPEG d'une clé USB. (P108)

5Si nécessaire, basculez sur d'autres images.

Pour basculer sur l'image précédente, appuyez sur la touche [▲]

Pour basculer sur l'image suivante, appuyez sur la touche [▼].

Pour faire pivoter les images de 90° sur la gauche, appuyez sur la touche [ ]

Pour faire pivoter les images de 90° sur la droite, appuyez sur la touche [▶].

6Une fois la projection terminée, retirez la clé USB.

Le projecteur peut aussi afficher automatiquement un diaporama avec les images de la clé USB. (P83)

Affichage d'écran partagé

Deux images d'entrée peuvent être projetées côte à côte. Cela s'appelle l'affichage d'écran partagé. Lorsque vous activez l'affichage d'écran partagé, l'image actuelle est présentée du côté gauche, et la nouvelle image du côté droit. Vous pouvez changer la source des images présentées de chaque côté en appuyant sur la touche INPUT. Par contre, vous ne pouvez pas spécifier le même signal d'entrée (la même borne) comme source pour les deux côtés.

• Les entrées réseau et USB ne peuvent pas être combinées pour l'affichage d'écran partagé.
• [Zoom] (P148) du menu [Paramètres d'installation] n'est pas disponible en mode d'écran partagé.

1 Fournissez deux signaux au projecteur.

2Appuyez sur la touche MENU, puis sur les touches [◀] ▶ pour sélectionner l'onglet [Réglages de l'entrée].

PC analogique 1 Réglages de l'entrée Aspect Auto PC auto S&I signal d'entrée 1900 x 1200 123.456Hz Réglages signal d'entrée Écran partagé Désactivé

3Utilisez les touches [ ] ▲[ ] pour sélectionner [Écran partagé], puis appuyez sur la touche OK.

PC analogique 1 Réglages de l'entrée Aspect Auto PC auto S&M signal d'entrée 1900 x 1200 123.456Hz Réglages signal d'entrée Écran partagé Désactivé

4Utilisez les touches [ ] 4[ ] pour sélectionner [Activé], puis appuyez sur la touche OK.

PC analogique 1 Régages de l'entrée Aspect Auto PC auto Sél signal d'entrée 1900 x 1200 123.456Hz Réglages signal d'entrée Écran partagé Désactivé ► Activé Réglages

• Un numéro s'affiche au centre de la zone d'une image. Lorsque l'image de gauche est sélectionnée, 1 est affiché à gauche et lorsque l'image de droite est sélectionnée, 2 est affiché à droite. L'image qui porte un numéro a les « droits de commande », et le son de cette image sera lu. C'est aussi l'image avec droits de commande si vous réglez [Priorité image]. (P85)
• Les fonctions suivantes ne peuvent pas être réglées dans ce mode : netteté (P89), gamma dynamique (P94), réduction du bruit (P92, P93), commande de lampe (P97) et réduction du flou de mouvement (P108).
• Certaines fonctions ne sont pas disponibles, telles que [Invers H/V image] (P146), [Aspect écran] (P147), [Distorsion trapézoïdale] (P149), [Zoom] (P148), et [Capture logo] (P100).
• Les couleurs du mode d'image diffèrent quelque peu de celles du mode d'image simple.

5Si où s'affiche au centre de la zone d'image, vous pouvez basculer la commande de l'autre côté en appuyant sur les touches [◀] ▶ [de] la télécommande.

1 2

(Exemple d'affichage en mode d'écran partagé.)

6Appuyez sur la touche INPUT, puis sur les touches [ ] ▲[ ] de la télécommande pour sélectionner le signal d'entrée pour le côté avec droits de contrôle.

Le menu [Entrée] s'affiche. Pour savoir quel côté dispose actuellement des droits de contrôle, vérifiez si 1 ou 2 est indiqué en orange dans le coin supérieur droit du menu. Comme pour les signaux d'entrée, la source utilisée pour le côté avec droits de contrôle est étiquetée avec un cercle vert et la source utilisée pour l'autre côté est étiquetée avec un cercle blanc.

Pour de plus amples détails sur la sélection des signaux d'entrée, reportez-vous à « Sélection d'un signal d'entrée » (P40).

Côté actuellement commandé (le signal d'entrée peut être permuté) Signal d'entrée actuel du côté avec droits de commande Signal d'entrée actuel du côté sans droits de commande

Pour quitter l'affichage d'écran partagé, sélectionnez l'onglet [Réglages de l'entrée] > [Écran partagé] > [Désactivé].

• Si vous spécifiez [LAN] ou [USB] comme signal d'entrée, la largeur de l'écran est divisée de manière égale entre les zones gauche et droite. (P84)
• Lorsque la projection reprend depuis la veille ou après que la lampe s'est momentanément éteinte en mode d'écran partagé, l'affichage revient au mode d'image simple, montrant le signal d'entrée avec droits d'affichage.

Activation des fonctions avec les menus

Table des matières

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Utilisez les menus pour régler le fonctionnement du projecteur en détail.

Configuration du menu

La fenêtre du menu est divisée en 6 onglets, tel qu'indiqué ci-dessous.

Onglet [Paramètres d'installation] Ce réglage est utilisé lors de l'installation du projecteur. Onglet [Réglage image] Vous pouvez régler la qualité de l'image et les couleurs selon vos préférences. Onglet [Réglages de l'entrée] Vous pouvez définir le type de signal ou la méthode de projection des images entrées. Onglet [Réglage système] Vous pouvez définir le fonctionnement du projecteur. Onglet [Réglage réseau] Ces réglages doivent être appliqués pendant l'utilisation du projecteur à partir d'un PC, via un réseau. Pour plus de détails sur les réglages du réseau, reportez-vous à « Branchement sur un réseau » (P169). Onglet [Information] Vous pouvez vérifier les informations sur les types de signal des images projetées, et autres informations. Contenu du menu Eléments de menu

Types de signal d'entrée pour lesquels un élément de menu s'affiche

Différents éléments de menu s'affichent pour différents types de signal d'entrée. Dans la description de chaque élément de menu ci-après, le type de signal d'entrée pour lequel l'élément de menu s'affiche est indiqué comme suit :

○ Signal d'entrée pour lequel l'élément de menu s'affiche
— Signal d'entrée pour lequel l'élément de menu ne s'affiche pas

HDMI Composantes LAN PC numérique PC analogique USB

Fonctionnement basique du menu

1 Appuyez sur la touche MENU pour afficher la fenêtre Menu.

Télécommande OK CH2/2 CH3/2 CH4/2 MENU

Projecteur NING INPUT LENS MENU

Régages de l'entrée Aspect Auto PC auto Sél signal d'entrée 1900 x 1200 123.456Hz Réglages signal d'entrée Écran partagé Désactivé

2Appuyez sur les touches [ ] ↕ [ ] pour sélectionner un onglet.

Télécommande OK OK/2 OK/4/ OK/2 OK/4/2 BEIJINT KEystone MENU

Projecteur +/-

PC analogique 1 Réglage image Mode image Standard Créer profil Luminosité * +0 Contraste +0 Nettetê +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Rènit.

- Si la position de l'onglet n'est pas en surbrillance orange, utilisez les touches [▲/ [ ] pour déplacer la sélection actuelle vers le haut.

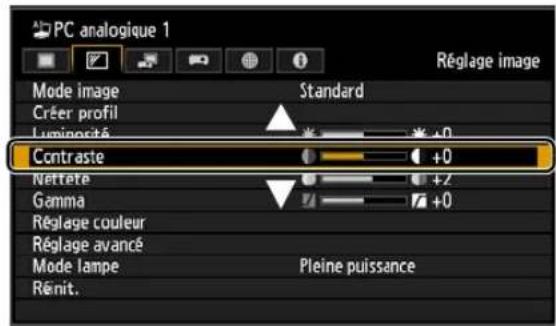

3Appuyez sur les touches [ ] ▲[ ] pour sélectionner un élément.

Télécommande OK D SHIFT KEystone MENU

Projecteur +vol OK -vol

PC analogique 1 Réglage image Mode image Standard Créer profil Luminocité +0 Contraste +0 Nettere +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Rénit.

4 Sélectionnez le contenu.

La manière de sélectionner le contenu varie selon l'élément.

Sélection à partir d'une liste Exemple : Aspect (P77)

PC analogique 1 Réglages de l'entrée Aspect Auto PC auto ► 16:10 Sél signal d'entrée 16:9 Réglages signal d'entrée 4:3 Écran partagé Format réel

1. Sélectionnez [Aspect].
2. Appuyez sur la touche OK ou [] pour afficher une liste des contenus.
3. Utilisez les touches [ ] pour sélectionner les contenus souhaités.
4. Lorsque vous avez trouvé les contenus souhaités, appuyez sur la touche OK ou [▶].

Réglage à l'aide des touches [◀] / [▶] Exemple : Contraste (P89)

PC analogique 1 Réglage image Mode image Standard Créer profil Luminosité * +0 Contraste +0 Netteté +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

1. Sélectionnez [Contraste].
2. Utilisez les touches [ ]◀ [ ]▶our effectuer le réglage.

Sélection depuis un écran différent (1) Exemple : Position de menu (P155)

Position menu Utiliser la touche pointeur pour sêl la position menu. Appuyet sur OK pour fermer.

1. Sélectionnez [Position menu].
2. Appuyez sur la touche OK pour afficher un autre écran.
3. Suivez ensuite les instructions affichées sur l'écran.

Sélection depuis un écran différent (2) Exemple : Tracking (P79)

Réglages signal d'entrée Nombre total de points 1904 Tracking 32 Position horizontale 376 Position verticale 31 Pixels horizontaux 1440 Pixels verticaux 900

1. Sélectionnez [Réglages signal d'entrée].
2. Appuyez sur la touche OK pour afficher un autre écran.
3. Sélectionnez [Tracking].
4. Utilisez les touches [ ] pour sélectionner le réglage, puis utilisez les touches [ ] pour sélectionner la valeur.
5. Lorsque le réglage est achevé, appuyez sur la touche OK.

5Appuyer sur la touche MENU désactive l'écran de menu.

Configuration de l'état d'affichage (Réglages de l'entrée)

Sélection de l'aspect

[Réglages de l'entrée] > [Aspect]

HDMI Composantes LAN

PC numérique PC analogique

USB

Vous pouvez sélectionner un mode de projection correspondant au format de l'image. (P54)

PC analogique 1 Réglages de l'entrée Aspect Auto PC auto ►16:10 Sél signal d'entrée 16:9 Réglages signal d'entrée 4:3 Écran partagé Format réel

• Pour le réseau LAN et pour l'entrée USB, [Auto] est sélectionné automatiquement.
• Différents contenus s'affichent pour différents aspects d'écran ou types de signaux d'entrée.
• La touche ASPECT de la télécommande peut aussi être utilisée pour sélectionner les réglages de [Aspect].

Auto Une image est projetée au format du signal d'entrée. Sélectionnez ce mode pour une projection d'image normale.

16:10 L'image est projetée à l'aide d'un signal d'entrée de format 16:10.

- Dans certains cas, cette option ne peut pas être sélectionnée, en fonction du signal d'entrée et/ou de la résolution.

16:9 L'image est projetée à l'aide d'un signal d'entrée de format 16:9. Sélectionnez cette option si une image de format 16:9 ne peut pas être projetée correctement en mode [Auto].

4:3 L'image est projetée à l'aide d'un signal d'entrée de format 4:3. Sélectionnez cette option si une image de format 4:3 ne peut pas être projetée correctement en mode [Auto].

Zoom Ceci permet de couper la partie supérieure/inférieure ou gauche/droite de l'écran en fonction de l'aspect écran et du zoom avant ou arrière du centre de l'image. Sélectionnez ceci en cas d'effet « boîte aux lettres » (lignes noires en haut/bas de l'écran) quand vous regardez une vidéo.

- Dans certains cas, cette option ne peut pas être sélectionnée, en fonction du signal d'entrée et/ou de la résolution.

Format réel L'image est projetée avec la résolution initiale du signal d'entrée.

- Dans certains cas, cette option ne peut pas être sélectionnée, en fonction du signal d'entrée et/ou de la résolution.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

Configuration au moyen de PC auto

MENU > [Réglages de l'entrée] > [PC auto]

— HDMI Composantes LAN	—
— PC numérique PC analogique	— USB

Permet de régler automatiquement un mauvais alignement de la position de l'affichage et le scintillement de l'écran. Le réglage est mémorisé.

PC analogique 1 Réglages de l'entrée Aspect Auto PC auto Sél signal d'entrée 1400 × 1050 59.978Hz Réglages signal d'entrée Écran partagé Désactivé

Appuyez sur la touche OK pour confirmer votre réglage.

Si le réglage de PC auto est insuffisant, effectuez les opérations suivantes.

• Sélectionnez le signal d'entrée correspondant à la résolution de l'ordinateur dans [Sél signal d'entrée]. (P78)
• Si le réglage est insuffisant même après l'opération ci-dessus, réglez [Nombre total de points], [Tracking], [Position horizontale/verticale] et [Pixels horizontaux/verticaux] dans [Réglages signal d'entrée]. (P79, P80)
• Pour les types de signaux pris en charge par le projecteur, reportez-vous au tableau page 222.

Sélection d'un signal d'entrée

(Entrée PC analogique)

MENU > [Réglages de l'entrée] > [Sél signal d'entrée]

- HDMI Composantes LAN	-
- PC numérique PC analogique	- USB

Vous pouvez sélectionner une résolution appropriée si la fonction d'ajustement PC auto (P43) ne permet pas de projeter une image correcte à partir d'un ordinateur.

PC analogique 1 Réglages de l'entrée Aspect Auto PC auto Sél signal d'entrée ►1400 × 1050 59.978Hz Réglages signal d'entrée 1680 × 1050 59.953Hz Écran partagé Désactivé

Sélectionnez un signal d'entrée correspondant à la résolution de l'ordinateur.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Pour les types de signaux pris en charge par le projecteur, reportez-vous au tableau page 222.

Réglage du signal d'entrée

(Nombre total de points)

MENU > [Réglages de l'entrée] > [Réglages signal d'entrée] > [Nombre total de points]

— HDMI Composantes LAN	—
— PC numérique PC analogique	— USB

Vous pouvez régler le nombre total de points en position horizontale. Réglez-le lorsque des zébrures apparaissent à l'écran.

Réglages signal d'entrée
Nombre total de points	1904
Tracking	32
Position horizontale	376
Position verticale	31
Pixels horizontaux	1440
Pixels verticaux	900

Utilisez les touches [◀/ [ ] pour sélectionner une valeur.

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

- Effectuez ce réglage si la fonction PC auto (P43) ne permet pas de régler correctement l'image projetée.

Réglage du signal d'entrée

(Tracking)

MENU > [Réglages de l'entrée] > [Réglages signal d'entrée] > [Tracking]

- HDMI Composantes LAN	-
- PC numérique PC analogique	- USB

Vous pouvez effectuer un réglage précis de la temporisation pour générer une image à partir du signal d'image.

Ajuste la poursuite lorsque l'image vacille ou se déforme.

Réglages signal d'entrée
Nombre total de points	1904
Tracking	32
Position horizontale	376
Position verticale	31
Pixels horizontaux	1440
Pixels verticaux	900

Utilisez les touches [◀/ [ ] pour sélectionner une valeur.

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

- Effectuez ce réglage si la fonction PC auto (P43) ne permet pas de régler correctement l'image projetée.

Réglage du signal d'entrée

(Position horizontale/verticale)

[Réglages de l'entrée] > [Réglages signal d'entrée] > [Position horizontale] / [Position verticale]

— HDMI Composantes LAN	—
— PC numérique PC analogique	— USB

Vous pouvez régler la position horizontale ou verticale de l'écran en cas de décalage horizontal ou vertical de l'image projetée.

Réglages signal d'entrée
Nombre total de points	1904
Tracking	32
Position horizontale	376
Position verticale	31
Pixels horizontaux	1440
Pixels verticaux	900

Réglages signal d'entrée
Nombre total de points	1904
Tracking	32
Position horizontale	376
Position verticale	31
Pixels horizontaux	1440
Pixels verticaux	900

Utilisez les touches [◀/ [ ] pour sélectionner une valeur. À mesure que la valeur augmente, l'écran se déplace vers la gauche ou le haut.

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

- Effectuez ce réglage si la fonction PC auto (P43) ne permet pas de régler correctement l'image projetée.

Réglage du signal d'entrée

(Pixels horizontaux/verticaux)

[Réglages de l'entrée] > [Réglages signal d'entrée] > [Pixels horizontaux] / [Pixels verticaux]

— HDMI Composantes LAN	—
— PC numérique PC analogique	— USB

Vous pouvez régler le nombre de pixels horizontaux ou verticaux si la longueur de l'écran est trop longue ou trop courte en position horizontale ou verticale.

Réglages signal d'entrée
Nombre total de points	1904
Tracking	32
Position horizontale	376
Position verticale	31
Pixels horizontaux	1440
Pixels verticaux	900

Réglages signal d'entrée
Nombre total de points	1904
Tracking	32
Position horizontale	376
Position verticale	31
Pixels horizontaux	1440
Pixels verticaux	900

Utilisez les touches [​/ [ ] pour sélectionner une valeur.

ÉcranÉcran

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

- Effectuez ce réglage si la fonction PC auto (P43) ne permet pas de régler correctement l'image projetée.

Réglage du niveau d'entrée HDMI

[Réglages de l'entrée] > [Niveau d'entrée HDMI]

○ HDMI Composantes LAN	-
- PC numérique PG analogique	- USB

Vous pouvez sélectionner ce paramètre comme requis lorsque vous projetez un logiciel visuel avec un signal HDMI.

HDMI Aspect Auto Niveau d'entrée HDMI ▶ Auto Espace couleur HDMI Normal Surbalavage HDMI Étendu Progressif Écran partagé Désactivé

Auto

Change automatiquement le niveau d'entrée d'après le signal d'entrée.

Normal Limite le niveau d'entrée à 16-235.

Étendu Permet un niveau d'entrée complet de 0-255.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Auto] est le réglage d'usine par défaut.
- Vous pouvez sélectionner ceci seulement si le type de signal envoyé par l'équipement audiovisuel est RGB.
- Le niveau du signal est sélectionné automatiquement en mode [Auto]. (Certains équipements audiovisuels peuvent ne pas le prendre en charge.)
- Si la sortie HDMI de votre équipement audiovisuel permet le basculement entre [Normal] et [Étendu], nous vous recommandons de configurer [Étendu]. Le contraste des images sera amélioré et les scènes sombres auront un rendu plus réaliste. Dans ce cas, sélectionnez [Auto] ou [Étendu] pour [Niveau d'entrée HDMI]. Pour plus d'informations, reportez-vous au mode d'emploi de l'équipement audiovisuel connecté au projecteur.

Configuration du format de couleur HDMI

[Réglages de l'entrée] > [Espace couleur HDMI]

○ HDMI Composantes LAN	—
— PC numérique PC analogique	— USB

Sélectionnez l'espace couleur pour le signal HDMI.

HDMI Aspect Auto Niveau d'entrée HDMI Auto Espace couleur HDMI ▶ Auto Surbalavage HDMI RGB Progressif YCbCr Écran partagé Désactivé

Auto Le format de couleur optimal pour le signal d'entrée HDMI est sélectionné.

RGB Le projecteur doit alors utiliser le signal d'entrée en tant que signal RGB.

YCbCr Le projecteur doit alors utiliser le signal d'entrée en tant que signal de différence de couleur.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Auto] est le réglage d'usine par défaut.

Spécification du surbalayage HDMI

MENU > [Réglages de l'entrée] > [Surbalayage HDMI]

○ HDMI Composantes LAN	-
- PC numérique PG analogique	- USB

Lorsque vous projetez les images de vidéos via HDMI, sélectionnez ce réglage pour couper les bords déformés de l'image.

HDMI Aspect Auto Niveau d'entrée HDMI Auto Espace couleur HDMI Auto Surbalavage HDMI ►Désactivé Progressif Activé Écran partagé Déasactivé

Désactivé L'ensemble des signaux d'entrée (100%) est projeté. Les images projetées peuvent apparaître plus petites que l'écran de projection entier.

Activé La distorsion au niveau de la section périphérique des images est éliminée lorsque ces dernières sont projetées. (Les 95% centraux de l'image sont projetés.) Notez que les bords de l'image sont coupés en fonction de la résolution. Dans un tel cas, sélectionnez [Désactivé].

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.

Spécification du traitement progressif

MENU > [Réglages de l'entrée] > [Progressif]

○ HDMI Composantes LAN	—
— PC numérique PG analogique	— USB

Exécute un traitement progressif optimisé pour les images fixes d'un contenu cinématique ou pour les images animées d'une vidéo.

HDMI Aspect Auto Niveau d'entrée HDMI Auto Espace couleur HDMI Auto Surbalavage HDMI Désactivé Progressif Désactivé Écran partagé ►Film/auto Vidéo 1 Vidéo 2 Z5p/30p(PsF) Réglages de l'entrée

Désactivé N'exécute pas le traitement progressif.

Film/auto Approprié à la projection d'images fixes ou d'images animées ordinaires. Exécute le traitement progressif pour une vidéo ou pour un contenu cinématique.

Vidéo 1 Approprié pour projeter une vidéo à qualité d'image élevée et à mouvement relativement lent. Exécute un traitement progressif optimisé pour la vidéo HD.

Vidéo 2 Approprié pour projeter une vidéo à mouvement plus rapide. Exécute un traitement progressif optimisé pour la vidéo à mouvement rapide.

25p/ Exécute un traitement 30p(PsF) progressif optimisé pour la vidéo 1080 PsF/25 ou 1080PsF/30 (respectivement 25 et 30 images par seconde).

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Film/auto] est le réglage d'usine par défaut.
- Sélectionnez [Désactivé] lorsque vous observez des scintillements et des lignes horizontales sur des fichiers multimédias contenant de nombreuses images d'action rapides.
- Non disponible pendant l'affichage d'écran partagé.

Spécification de l'intervalle diaporama

MENU > [Réglages de l'entrée] > [Intervalle diaporama]

- HDMI Composantes LAN - PC numérique PG analogique - USB

Vous pouvez projeter les images d'une clé USB automatiquement, une à la suite de l'autre.

USB Réglages de l'entrée Aspect Auto Intervalle diaporama --- Écran partagé Désactivé

Utilisez les touches [◀/ [ ]▶ pour sélectionner l'intervalle de basculement des images (min:sec).

USB Régages de l'entrée Aspect Auto Intervalle diaporama 00:20 Écran partagé Désactivé

Appuyez sur la touche MENU.

• Le réglage par défaut d'usine est [--:--] ; il ne bascule pas les images automatiquement.
• Peut être réglé dans une plage comprise entre 1 seconde et 60 minutes.
• Si vous faites basculer le signal d'entrée sur une option autre que [USB], le diaporama en cours s'arrêtera. Pour reprendre le diaporama depuis la dernière image affichée, ramenez le signal d'entrée sur [USB].
• Pendant les diaporamas, le zoom numérique ne s'applique qu'à l'image actuelle.

Spécification de l'affichage d'écran partagé

[Réglages de l'entrée] > [Écran partagé]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez projeter deux images d'entrée côte à côte (P69)

PC analogique 1 Réglages de l'entrée Aspect Auto PC auto Sél signal d'entrée 1900 × 1200 123.45GHz Réglages signal d'entrée Écran partagé ►Désactivé Activé Réglages

Dés-activé	Quitte le mode d’écran partagé.
Activé	Active le mode d’écran partagé.

Réglages

Répleges de l'écran partagé Écran partagé Activé Droits de contrôle 1° Écran gauche Permutation gauche-droite Déposition Nanode 5-5 Retour

Écran partagé	Dés-activé	Quitte le mode d’écran partagé.
	Activé	Active le mode d’écran partagé.
Droits de commande	Écran gauche	Donne les droits de contrôle au côté gauche. « 1 » s’affiche à gauche.
	Écran droit	Donne les droits de contrôle au côté droit. « 2 » s’affiche à droite.
Permutation gauche-droite		Permute les côtés sur lesquels les images sont projetées.

Disposition	Mode 3-7	Utilise 30 % de la largeur de l’écran pour le côté gauche et 70 % pour le côté droit.
	Mode 5-5	Divise la largeur de l’écran de manière égale pour le côté gauche et droit.
	Mode 7-3	Utilise 70 % de la largeur de l’écran pour le côté gauche et 30 % pour le côté droit.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU. L'image avec les droits de contrôle est étiquetée « 1 » ou « 2 ».

• [Désactivé] est le réglage par défaut d'usine.
• Si ou s'affiche au centre de la zone d'image, basculez la commande de l'autre côté en appuyant sur les touches [ ] de la télécommande.
• Lorsque vous basculez sur l'affichage d'écran partagé, les signaux gauche et droit et le statut d'entrée sont affichés dans la fenêtre d'entrée.

Les entrées réseau et USB ne peuvent pas être combinées pour l'affichage d'écran partagé.

Réglages de la qualité d'image (Réglage image)

Spécification de la priorité d'image en mode d'écran partagé

[Réglage image] > [Priorité image]

○ HDMI Composantes LAN
©
○ PC numérique PC analogique
○ USB

En mode d'écran partagé certains traitements d'image s'appliquent aux deux côtés. Sélectionnez le côté à utiliser comme côté principal, celui-ci servant de base au traitement du côté secondaire.

PC analogique 1 Réglage image Priorité image ▶ Principale Mode image ▶ Secondaire Luminosité ★ +0 [2] Contraste ● +0 [2] Netteté Gamma √ +0 [2] Réglage couleur [2] Réglage avancé Mode lampe Pleine puissance Réinit.

Principale

Utilise le côté avec droits de contrôle comme côté [Principale]. Pour les paramètres du Réglage image qui ne sont pas configurés séparément, les réglages du côté [Principale] s'appliquent aux deux côtés.

Secondaire

Ne peut pas être sélectionné directement. Vous pouvez uniquement passer de [Secondaire] à [Principale]. Pour inverser le côté utilisé pour le réglage d'image, faites basculer les droits de contrôle de l'autre côté et sélectionnez [Principale].

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

Configurables séparément

Luminosité (P88), Contraste (P89), Gamma (P90), Réglage couleur (P90), Gamma précis (P96)

Le réglage de [Principale] s'applique aussi à [Secondaire]

Mode image (P86), Réglage avancé (sauf Gamma précis) (P91-P97), Mode lampe (P98)

Spécification du mode d'image

[Réglage image] > [Mode image]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez sélectionner un mode d'image (P59) approprié à l'image projetée.

Vous pouvez également le sélectionner avec la touche IMAGE de la télécommande. (P60)

PC analogique 1 Réglage image Mode image ▶ Standard Créer profil Présentation Luminosité Photo éclatante Contraste Photo/sRGB Netteré Utilisateur 1 Gamma Utilisateur 2 Réglage couleur Utilisateur 3 Réglage avancé Utilisateur 4 Mode lampe Utilisateur 5 Réinit.

Standard

Lumière ambiante dans la pièce :	Lumineux
Types d'images :	Écrans d'ordinateur ou média lu avec un logiciel vidéo
Convient à :	Couleurs naturelles et blanches

Présentation

Lumière ambiante dans la pièce :	Lumineux
Types d'images :	Images comprenant principalement du texte
Convient à :	Maintien de l'écran lumineux

Dynamique

Lumière ambiante dans la pièce :	Lumineux
Types d'images :	Média lu avec un logiciel vidéo
Convient à :	Maintien de l'écran lumineux

Photo éclatante
Lumière ambiante dans la pièce :Types d'images :Convient à :	Quelque peu sombrePhotos numériquesGénération de couleurs éclatantes
Photo/sRGB
Lumière ambiante dans la pièce :Types d'images :Convient à :	Quelque peu sombrePhotos numériquesd'appareils photo compatibles sRVBConforme à la normes RVB
Vidéo
Lumière ambiante dans la pièce :Types d'images :Convient à :	Quelque peu sombreVidéo de caméscopeReproduction fidèle de l'espace colorimétrique des téléviseurs
Cinéma
Lumière ambiante dans la pièce :Types d'images :Convient à :	SombreFilmsConçu spécialement pour les films
Utilisateur 1 – 5 Un maximum de 5combinaisons de réglages, relatifs à la qualité de l'image et sélectionnés par les utilisateurs, peuvent être enregistrées dans la mémoire.(P87)Les réglages mémorisés peuvent être sélectionnés en tant que mode d'image.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Standard] est la valeur par défaut d'usine.

• Vous pouvez régler la qualité d'image en définissant les éléments suivants dans chaque mode d'image :
  [Luminosité], [Contraste], [Netteté], [Gamma], [Réglage couleur], [Réglage avancé] et [Mode lampe]
• Le réglage que vous avez effectué est stocké comme chaque combinaison de signaux d'entrée dans un mode image.

Création/Sauvegarde d'un profil d'utilisateur

MENU > [Réglage image] > [Créer profil]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Un maximum de 5 combinaisons de réglages relatifs à la qualité d'image peut être mémorisé. La qualité d'image mémorisée peut être sélectionnée en tant que mode d'image.

PC analogique 2 Réglage image Mode image Présentation Créer profil Luminosité * —— * +0 Contraste ● —— +0 Nettetê ● —— +2 Gamma ▼ —— +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

Utilisez les touches [▲/ [ ] pour sélectionner le réglage d'utilisateur 1 à 5 souhaité. (Les mémoires sauvegardées sont cochées.) Lorsque l'emplacement souhaité pour la sauvegarde est sélectionné, appuyez sur la touche OK pour confirmer votre réglage, puis appuyez sur [Retour].

• Les réglages sauvegardés comprennent la luminosité, le contraste, la netteté, le gamma, le réglage de la couleur, le réglage avancé et le mode de lampe.
• Le nombre de mémoires d'utilisateur affichées est de 5. Il est toutefois possible de sauvegarder différents réglages lorsque l'équipement connecté est un ordinateur (PC analogique, PC numérique ou HDMI (lorsque [Entrée HDMI] (P113) est [Ordinateur]) et lorsqu'un équipement audiovisuel est connecté (Composantes, HDMI (lorsque [Entrée HDMI] (P113) est [Auto])). Par conséquent, il est possible de sauvegarder jusqu'à 10 réglages.

Réglages de la qualité d'image (Réglage image)

- Le nom du mode d'image qui était la base pour le changement des réglages est également sauvegardé dans la mémoire de l'utilisateur. Lorsqu'une mémoire d'utilisateur est sélectionnée en tant que mode d'image, le mode d'image qui était la base dans cette mémoire d'utilisateur est affiché dans le menu en tant que [Mode d'image de base].

PC analogique 1 Réglage image Mode image Utilisateur 1 Embléret prof. Mode d'image de base Présentation Lambraste +0 Contraste +0 Netteté +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

Réglage de la luminosité

MENU > [Réglage image] > [Luminosité]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez régler la luminosité des images.

PC analogique 2 Réglage image Mode image Présentation Créer profil Luminosité +0 Contraste +0 Nettetê +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

[▶ Augmente la luminosité d'une image.

[ ]Diminue la luminosité d'une image.

Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

- Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.

Réglage du contraste

MENU > [Réglage image] > [Contraste]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez régler le contraste des images.

Ajustez la différence entre les zones claires et les zones foncées de l'image afin d'obtenir une image dont les contrastes sont mis en valeur ou une image aux contours moins marqués.

PC analogique 1 Réglage image Mode image Standard Créer profil Luminosité +0 Contraste +0 Netteté +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

[▶] Augmente le contraste d'une image. Ceci permet de mettre en valeur les zones plus sombres et plus claires de l'image projetée.

[ ]Diminue le contraste d'une image. L'image devient moins vive.

Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

- Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.

Réglage de la netteté

MENU > [Réglage image] > [Netteté]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez régler la netteté des images.

PC analogique 2 Réglage image Mode image Présentation Créer profil Luminosité * +0 Contraste +0 Netteté +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

[ ] Augmente la netteté d'une image.

[ ]Diminue la netteté d'une image.

Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

- Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.

Correction gamma

MENU > [Réglage image] > [Gamma]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez corriger les zones difficiles à distinguer d'une image, car trop sombres ou trop claires. La correction gamma peut être effectuée à l'aide de la touche GAMMA de la télécommande.

PC analogique 2 Réglage image Mode image Présentation Créer profil Luminosité +0 Contraste +0 Nettetê +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

[▶] Permet d'éclaircir la zone sombre.

[✗]Permet d'assombrir la zone claire.

Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

• Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.
• Un réglage plus précis est possible à l'aide de la correction gamma détaillée (P96).

Réglage des couleurs

MENU > [Réglage image] > [Réglage couleur]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez régler l'intensité des couleurs et la teinte des images pour chacune des couleurs primaires, rouge, vert et bleu. La température de couleur peut également être réglée.

PC analogique 1 Réglage image Mode image Standard Créer profil Luminosité * +0 Contraste +0 Nettetê +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

Réglage couleur Niv de chrominance +0 Équilibre couleurs +0 Température couleur +0 Gain R +0 Gain G +0 Gain B +0 Offset R * +0 Offset G * +0 Offset B * +0 Retour

Niv de chrominance	Permet de régler l'intensité des couleurs.[▶Augmente l'intensité de la couleur.[▶Diminue l'intensité de la couleur.
Équilibre couleursTempérature couleur	L'équilibre des couleurs d'une image violacée ou verdâtre est réglé.[▶Une image violacée est corrigée.[▶Une image verdâtre est corrigée.Permet de régler la température de couleur du blanc.[▸Passe à une couleur bleutée (couleur froide).[▸Passe à une couleur rougeâtre (couleur chaude).
Gain R / G / B	Permet de régler le gain de chacune des couleurs.[▸Augmente le gain.[▸Diminue le gain.
Offset R / G / B	Permet de régler l’offset de chacune des couleurs.[▸Augmente l’offset.[▸Diminue l’offset.

Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

- Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.

Réglage de la luminosité ambiante

(Lumière ambiante)

MENU > [Réglage image] > [Réglage avancé]

[Lumière ambiante]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez compenser la lumière ambiante à l'écran.

Le réglage [Lumière ambiante] est disponible en mode d'image Photo/sRGB (P86).

Réglage avancé Lumière ambiante ▶ Désactivé Réduction du bruit aléatoire Régler Réduction bruit MPEG Désactivé Gamma dynamique Désactivé Mêm couleur correcte Régl couleur axe 6 Désactivé Gamma précis Commande de lampe Désactivé Retour

Désactivé Permet de projeter une image sans aucune correction.

Régler

Type Tungsten (tungstène) Sélectionnez cette option si la source de lumière ambiante est une ampoule d'éclairage ou une ampoule couleur fluorescente. Fluorescent Sélectionnez cette option si la source de lumière ambiante est un éclairage fluorescent blanc jour.

Lumire ambiante Type Tungsten Niveau Fluorescent Retour

Niveau B Sélectionnez cette option si la luminosité ambiante est normale. H Sélectionnez cette option si la luminosité ambiante est élevée (environnement clair).

Lumière ambiante Type Fluorescent Niveau B Retour H

Exemples de réglages du niveau de luminosité ambiante

Niveau	Exemple d'emplacement
B Salle	de projection, bar sportif, etc.
H Salle	de conférence, salle de lecture

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

Réduction du bruit de l'image

(Réduction du bruit aléatoire)

[Réglage image] > [Réglage avancé] [Réduction du bruit aléatoire]

○ HDMI Composantes LAN	—
○ PC numérique PC analogique	— USB

Il est possible de réduire le bruit aléatoire de l'image.

Réglage avancé Lumière ambiante Régler Réduction du bruit aléatoire ►Désactivé Réduction bruit MPEG Faible Gamma dynamique Moyen Mèm couleur correcte Puissant Régl couleur axe 6 Désactivé Gamma précis Commande de lampe Désactivé Retour

Désactivé Désactive la Réduction du bruit aléatoire.

Faible	Permet de spécifier l'intensité
Moyen	de la réduction du bruit aléatoire
Puissant	en trois étapes.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
• La résolution d'image peut paraître plus basse lorsque la réduction du bruit est appliquée.
• Sélectionnez [Faible] pour les images à vitesse rapide. Sélectionnez [Puissant] pour les images à vitesse lente.
• Le réglage effectué est sauvegardé en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.
• Ce réglage ne s'affiche pas pour l'entrée LAN ou USB.

Réduction du bruit de l'image

(Réduction du bruit MPEG)

[Réglage image] > [Réglage avancé] [Réduction bruit MPEG]

○ HDMI Composantes LAN	-
○ PC numérique PC analogique	- USB

Il est possible de réduire le bruit des images MPEG.

Réglage avancé Lumière ambiante Réduction du bruit aléatoire Réduction bruit MPEG Gamma dynamique Mèm couleur correcte Régl couleur axe 6 Gamma précis Commande de lampe Retour Régler Désactivé ►Désactivé Faible Moyen Puissant

Désactivé Désactive la Réduction du bruit MPEG.

Faible Permet de spécifier l'intensité Moyen de la réduction du bruit MPEG Puissant en trois étapes.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
• La résolution d'image peut paraître plus basse lorsque la réduction du bruit est appliquée.
• Le réglage effectué est sauvegardé en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.
• Ce réglage ne s'affiche pas pour l'entrée LAN ou USB.

Réduction du bruit de l'image

(Réduction du bruit moustique)

MENU > [Réglage image] > [Réglage avancé] > [Réduction du bruit moustique]

- HDMI Composantes LAN	○
- PC numérique PC analogique	○ USB

Il est possible de réduire le bruit moustique.

Réglage avancé Réduction du bruit moustique ▶ Désactivé Gamma dynamique Faible Mém couleur correcte Moyen Rég couleur axe 6 Puissant Gamma précis Commande de lampe Désactivé Retour

Désactivé Désactive la Réduction du bruit moustique.

Faible Permet de spécifier l'intensité Moyen de la réduction du bruit Puissant moustique en trois étapes.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
• La résolution d'image peut paraître plus basse lorsque la réduction du bruit est appliquée.
• Le réglage effectué est sauvegardé en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.
• Ce réglage ne s'affiche pas pour les entrées suivantes : HDMI, PC numérique, PC analogique 1, PC analogique 2 ou Composantes.

Réglage gamma dynamique

[Réglage image] > [Réglage avancé] [Gamma dynamique]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez régler automatiquement la représentation de la gradation des parties claires et foncées d'une image.

Réglage avancé
Lumière amblante	Régler
Réduction du bruit aléatoire	Désactivé
Réduction bruit MPEG	Désactivé
Gamma dynamique	►Désactivé
Mèm couleur correcte	Faible
Répl couleur axe 6	Moyen
Gamma précis	Puissant
Commande de lampe	Désactivé
Retour

Désactivé Le coefficient gamma dynamique est désactivé.

Faible Permet de spécifier l'intensité Moyen du gamma dynamique en trois Puissant étapes.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Les réglages par défaut d'usine sont :
• Pour HDMI (lorsque [Entrée HDMI] (P113) est [Ordinateur]), PC numérique, PC analogique, USB ou LAN, le réglage d'usine est [Désactivé].
• Pour HDMI (lorsque [Entrée HDMI] (P113) est réglé sur [Auto]) et Composantes, le réglage par défaut est [Faible].
• Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.

Correction de la couleur de la mémoire

MENU > [Réglage image] > [Réglage avancé] > [Mém couleur correcte]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Rehausse les teintes de peau, les ciels bleus et les verts, de sorte que ces couleurs soient plus fidèles au souvenir des gens.

Réglage avancé
Réduction du bruit aléatoire	Désactivé
Réduction bruit MPEG	Désactivé
Gamma dynamique	Désactivé
Mém couleur correcte
Régl couleur axe 6	Désactivé
Gamma précis
Commande de lampe	Désactivé
Retour

Mém couleur correcte
Chair	Désactivé
Ciel	Désactivé
Vert	Désactivé
Retour

Chair Permet de spécifier l'intensité du Ciel rehaussement : [Désactivé], Vert [Faible], [Moyen] ou [Puissant]. Réglez sur [Désactivé] pour désactiver le rehaussement.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Les réglages par défaut d'usine sont :
• Pour HDMI (lorsque [Entrée HDMI] (P113) est [Ordinateur]), PC numérique, PC analogique, USB ou LAN, le réglage d'usine est [Désactivé] dans les modes d'image autres que [Photo éclatante]. En mode [Photo éclatante], le réglage d'usine est [Moyen].
• Pour HDMI (lorsque [Entrée HDMI] (P113) est réglé sur [Auto]) et Composantes, le réglage d'usine par défaut est [Faible], quel que soit le mode d'image.
• Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.

Réglage fin des couleurs

(Réglage des couleurs sur 6 axes)

[Réglage image] > [Réglage avancé] [Régl couleur axe 6]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez effectuer un réglage fin des couleurs de l'image avec RGB (rouge, vert, bleu) et CMJ (cyan, magenta, jaune).

Réglage avancé Lumière ambiante Régler Réduction du bruit aléatoire Désactivé Réduction bruit MPEG Désactivé Gamma dynamique Désactivé Mém couleur correcte Régl couleur axe 6 ►Désactivé Gamma précis Régler Commende de lampe Réinit. Retour

Désactivé

Permet de désactiver le réglage des couleurs sur 6 axes. Si vous sélectionnez [Régler], le paramètre précédent de réglage des couleurs sur 6 axes redevient actif.

Régler Permet d'activer le réglage des couleurs sur 6 axes.

Régl couleur axe 6 +0 +0 +0 +0 +0 +0 Teinte Saturation Luminosité

Utilisez les touches [√[] pour sélectionner [Teinte], [[Saturation] ou [* Luminosité], puis réglez-les à l'aide des touches [√[]].▶ Lorsque le réglage des couleurs est terminé, appuyez sur la touche OK.

Réinit. Permet de remettre à zéro toutes les valeurs de réglage.

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
• Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.
• Les réglages ne sont pas appliqués à l'écran de menu affiché.

Réglage gamma précis

[Réglage image] > [Réglage avancé] [Gamma précis]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Les quatre courbes gamma (blanche, rouge, verte, bleue) peuvent être ajustées. Il est possible d'ajuster le rouge, le vert et le bleu séparément. Les ajustements effectués sur le blanc sont aussi appliqués aux trois autres couleurs. Notez que l'ajustement de toute couleur écrasera les ajustements précédents.

Réglage avancé
Lumière ambiante	Régler
Réduction du bruit aléatoire	Désactivé
Réduction bruit MPEG	Désactivé
Gamma dynamique	Désactivé
Mém couleur correcte
Régl couleur axe 6	Désactivé
Gamma précis
Commande de lampe	Désactivé
Retour

Sélectionnez [Gamma précis], puis appuyez sur la touche OK. L'écran [Gamma précis] suivant apparaît en guise de confirmation.

Utilisez les touches [▲/ [ ] pour sélectionner la couleur, puis appuyez sur la touche OK. Utilisez ensuite les touches [▼/ [ ] pour sélectionner un point sur la courbe gamma, et utilisez les touches [▲/ [ ] pour régler la position du point. Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

• Les réglages effectués sont sauvegardés en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.
• Pour plus d'informations sur la correction gamma, reportez-vous à la page 90.
• Le réglage n'est pas appliqué au menu projeté. Effectuez le réglage à l'aide des signaux d'entrée ou d'un schéma test intégré.

Spécification de la commande de lampe

[Réglage image] > [Réglage avancé] [Commande de lampe]

HDMI Composantes LAN

PC numérique PC analogique

Réduit automatiquement la luminosité de la lampe lorsque le signal d'entrée est complètement noir.

Réglage avancé Lumière amblante Régler Réduction du bruit aléatoire Désactivé Réduction bruit MPEG Désactivé Gamma dynamique Désactivé Mèm couleur correcte Répl couleur axe 6 Désactivé Gamma précis Commende de lampe ►Désactivé Retour Activé

Désactivé Pas de commande de lampe.

Activé Commande de lampe. Réduit la luminosité de la lampe en réponse à des signaux d'entrée complètement noirs. La luminosité normale est rétablie une fois que le signal d'entrée n'est plus complètement noir.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
• Le projecteur accède automatiquement au mode de veille si la luminosité de la lampe est réduite (à savoir, si le signal d'entrée est complètement noir) pendant plus d'une heure. Une fenêtre de compte à rebours s'affiche 10 minutes avant d'entrer en veille.
• La luminosité de la lampe n'est pas réduite lorsque la projection est masquée, si aucun signal n'est fourni ou quand du noir est projeté pendant Rétablir gamma.
• La commande de lampe n'est pas disponible pour les réglages suivants :
• En mode d'écran partagé

• Pendant la projection du schéma de test

• Lorsque [Mode lampe] est réglé sur [Économie d'énergie]

• Lorsque [Projection verticale] est réglé sur [Vers le haut] ou [Vers le bas]
• Lorsque [Mode ventilateur] est réglé sur [Altitude élevée]

- La commande de lampe n'est pas effectuée dans les 20 premières minutes après la mise sous tension du projecteur.

Spécification du mode de lampe

MENU > [Réglage image] > [Mode lampe]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

La réduction de la luminosité de la lampe réduit la consommation d'énergie et atténue le bruit du ventilateur de refroidissement.

PC analogique 1 Réglage image Mode image Présentation Créer profil Luminosité +0 Contraste +0 Netteté +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe ► Pleine puissance Réinit. Économie d'énergie

Pleine Puissance Projette les images avec une pleine luminosité.

Économie d'énergie Réduit la luminosité de la lampe pour économiser l'énergie.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage d'usine par défaut est [Pleine puissance].
• Le réglage effectué est sauvegardé en tant que valeurs réglées pour les signaux d'entrée et le mode d'image de la projection en cours.

Remarque concernant l'option [Pleine puissance]

- Le Mode lampe passera automatiquement de [Pleine puissance] à [Économie d'énergie] lorsque la température ambiante dépasse 35 °C environ. De la même manière, le Mode lampe passera automatiquement de [Économie d'énergie] à [Pleine puissance] lorsque la température ambiante descend en dessous de 32 °C environ. Toutefois, même si le Mode lampe passe à [Pleine puissance] dans ce cas, il apparaîtra toujours en tant que [Économie d'énergie] dans le menu.

- Il peut y avoir des incohérences dans la mesure de la température ambiante.

Réinitialisation des réglages d'image

[Réglage image] > [Réinit.]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez réinitialiser les réglages actuels de l'image sur les valeurs par défaut. Si la réinitialisation est effectuée lorsque le réglage utilisateur 1–5 est sélectionné pour [Mode image], les réglages sauvegardés dans [Utilisateur 1–5] sont réactivés.

PC analogique 1 Mode image Standard Créer profil Luminosité +0 Contraste +0 Nettetê +2 Gamma +0 Réglage couleur Réglage avancé Mode lampe Pleine puissance Réinit.

Réinit. mode image Le mode image sera réinitialisé sur valeur usine. OK ? OK Annuler

OK Les réglages d'image sont réinitialisés.

Annuler La réinitialisation des réglages d'image est annulée.

- Seul le réglage de la combinaison du signal d'entrée et du mode d'image pour la projection en cours est réinitialisé.

Personnalisation du fonctionnement du système (Réglage système)

Enregistrement des logos d'utilisateur

[Régl système] > [Réglages écran utilisateur] > [Capture logo]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Enregistre l'image actuelle en tant que logo d'utilisateur. Les logos d'utilisateur enregistrés peuvent s'afficher lorsque aucun signal n'est reçu, lorsque vous appuyez sur la touche BLANK, ou en tant qu'image de démarrage.

Réglages écran utilisateur Capture logo Position logo Centre Aucun signal écran Bleu Écran lorsque blanc Noir Projecteur allumé Logo Canon Retour

Ceci capture l'image dans le cadre comme logo. OK Annuler

OK Affichez l'image pour

l'enregistrement du logo. Alignez l'image sur les lignes rouges de délimitation qui indiquent la partie qui sera sauvegardée, puis appuyez sur la touche OK. La partie de l'image à l'intérieur des lignes de délimitation est enregistrée.

Annuler Annule l'enregistrement du logo.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Seules les images de format 16:10 peuvent être enregistrées en tant que logo d'utilisateur.

Positionnement des logos d'utilisateur

[Régl système] > [Réglages écran utilisateur] > [Position logo]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Spécifiez comme suit la position des logos d'utilisateur enregistrés.

Réglages écran utilisateur Capture logo Position logo Aucun signal écran Écran lorsque blanc Projecteur allumé Retour Haut G Haut D ►Centre Bas G Bas D

Haut G

Haut D

Centre

Bas G

Bas D

Indique la position d'affichage des logos d'utilisateur.

• Le réglage d'usine par défaut est [Centre].
• Vous pouvez spécifier la position après qu'un logo a été enregistré.

Aucun signal écran

[Régl système] > [Réglages écran utilisateur] > [Aucun signal écran]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Comme image à projeter lorsqu'il n'y a pas de signal d'entrée, vous pouvez choisir un écran noir, un écran bleu ou un écran d'utilisateur enregistré.

Réglages écran utilisateur Capture logo Position logo Centre Aucun signal écran Noir Écran lorsque blanc ►Bleu Projecteur allumé Logo utilisat Retour

Noir L'écran est totalement noir.

Bleu L'écran est totalement bleu.

Logo Le logo d'utilisateur est utilisat projeté.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Bleu] est le réglage d'usine par défaut.

Écran lorsque blanc

[Régl système] > [Réglages écran utilisateur] > [Écran lorsque blanc]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez projetez un écran noir, un écran bleu ou un écran d'utilisateur enregistré pour masquer la projection temporairement en appuyant sur la touche BLANK de la télécommande.

Réglages écran utilisateur Capture logo Position logo Centre Aucun signal écran Bleu Écran lorsque blanc ►Noir Projecteur allumé Bleu Retour Logo utilisat

Noir L'écran est totalement noir.

Bleu L'écran est totalement bleu.

Logo Le logo d'utilisateur est utilisat projeté.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Noir] est le réglage d'usine par défaut.

Sélection d'un logo au démarrage

[Régl système] > [Réglages écran utilisateur] > [Projecteur allumé]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez afficher un logo spécifique sur l'écran à partir du moment où le projecteur est allumé et ce jusqu'au moment où il est prêt pour la projection.

Réglages écran utilisateur Capture logo Position logo Centre Aucun signal écran Bleu Écran lorsque blanc Sauter Projecteur allumé ►Logo Canon Retour Logo utilisat

Sauter Permet de projeter un signal d'entrée immédiatement après l'allumage du projecteur.

Logo Canon Permet d'afficher le logo Canon préalablement enregistré en usine.

Logo utilisat Le logo d'utilisateur est projeté.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- [Logo Canon] est le réglage d'usine par défaut.

Spécification du Mode Gestion alimentation

[Régl système] > [Mode Gestion alimentation]

HDMI Composantes LAN PC PC USB numérique analogique

Vous pouvez spécifier d'éteindre automatiquement la lampe ou le projecteur au bout d'un certain temps si le projecteur et la télécommande ne sont pas utilisés et en l'absence de signal d'entrée.

PC analogique 1 Régl système Réglages écran utilisateur Mode Gestion alimentation Désactivée Durée de la Gestion alimentation Extinction de la lampe Activé direct ►Veille Bip Activé Rèpétition touche Activé Verrouillage Désactivé Canal à distance Autonome Réduction fiou de mouvement Désactivé Langue Français Autres paramètres

Désactivée Désactivez le mode Gestion alimentation.

Mode Gestion alimentation désactivé. Activé direct ne peut être utilisé si le node Gestion alimentation est désactivé. OK

Extinction de la lampe

Éteint uniquement la lampe.

Veille Éteint le projecteur et le met en veille.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage d'usine par défaut est [Veille].
• Une fois la lampe éteinte, la projection reprend lorsque le même signal d'entrée est rétabli ou lorsque la télécommande ou le projecteur est utilisé.

- Après que le projecteur entre en veille, pour reprendre la projection, il est nécessaire de procéder aux mêmes étapes que lorsque vous allumez normalement le projecteur.

- Avec [Désactivée] sélectionné, [Activé direct] (P104) n'est pas disponible.

Spécification de la Durée de la Gestion alimentation

[Régl système] > [Durée de la Gestion alimentation]

HDMI Composants LAN PC PC USB numérique analogique

Spécifiez la durée avant l'extinction de la lampe ou la mise en veille du projecteur, selon le réglage [Mode Gestion alimentation].

PC analogique 1 Réglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 5 min Activé direct 10 min Bip ▶ 15 min Répétition touche 20 min Verrouillage 30 min Canal à distance 60 min Réduction fiou de mouvement Désactivé Langue Français Autres paramètres

5 min à 60 min Au bout de 30 secondes sans signal d'entrée, lorsque le projecteur est inactif, celui-ci se met à afficher un compte à rebours de la durée sélectionnée. Une fois cette durée écoulée sans signal d'entrée et alors que le projecteur reste inactif, la lampe est éteinte ou le projecteur entre en veille. (P103)

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [15 min] est le réglage d'usine par défaut.
- Si les conditions de démarrage du compte à rebours sont remplies alors que vous masquez la projection, le masquage est annulé.
- Lorsque le compte à rebours commence, la sortie audio s'arrête.

Spécification de l'activation directe

MENU > [Régl système] > [Activé direct]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez allumer le projecteur en branchant le cordon d'alimentation sans appuyer sur la touche POWER.

PC analogique 1 Régl système Réglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct ▶ Désactivé Bip Activé Répétition touche Activé Verrouillage Désactivé Canal à distance Autonome Réduction fiou de mouvement Désactivé Lanque Français Autres paramètres

Désactivé Vous devez appuyer sur la touche POWER pour allumer le projecteur.

Activé Vous pouvez allumer le projecteur uniquement en branchant le câble d'alimentation.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

• Avant d'activer l'activation directe, pensez à régler [Mode Gestion alimentation] sur une autre option que [Désactivée]. Avec [Désactivée] sélectionné, [Activé direct] n'est pas disponible.
• Après avoir désactivé le projecteur, attendez au moins 5 minutes avant de l'activer à nouveau. Le fait d'allumer le projecteur juste après l'avoir éteint peut réduire la durée de vie de la lampe.

Spécification du silence ou des sons de fonctionnement

MENU > [Régl système] > [Bip]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez indiquer si un bip doit retentir ou non lorsque vous utilisez le projecteur.

PC analogique 1 Régl système Rêglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct Désactivé Bip Désactivé Répétition touche Activé Verrouillage Désactivé Canal à distance Autonome Réduction f'ou de mouvement Désactivé Langue Français Autres paramètres

Désactivé Le bip est désactivé.

Activé Le bip est activé.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage par défaut d'usine est [Activé].
• Aucun bip n'est émis si vous coupez le son du projecteur à l'aide de la touche MUTE de la télécommande.

Spécification de l'opération de répétition de touche

MENU > [Régl système] > [Répétition touche]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

En pressant et maintenant la touche du projecteur ou de la télécommande, vous pouvez utiliser la répétition touche de la même manière que lorsque vous appuyez sur la touche à plusieurs reprises.

PC analogique 1 Régl système Régages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct Désactivé Bip Activé Répétition touche Désactivé Verrouillage Activé Canal à distance Autonome Réduction fiou de mouvement Désactivé Langue Français Autres paramètres

Désactivé La répétition touche n'est pas activée.

Activé La répétition touche est activée.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Le réglage par défaut d'usine est [Activé].

Verrouillage du projecteur ou des touches de la télécommande

[Régl système] > [Verrouillage]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Il est possible de verrouiller le projecteur afin d'éviter qu'il ne fonctionne lorsque l'unité principale ou la télécommande est actionnée.

PC analogique 1 Régl système Réglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct Désactivé Bip Activé Répétition touche Activé Verrouillage ▶Désactivé Canal à distance Unité centrale Réduction flou de mouvement Télécomm. (sans fil) Langue Français Autres paramètres

Désactivé	Le verrouillage est désactivé.
Unité centrale	L’utilisation est impossible à l’aide de l’unité principale.Utilisez la télécommande.
Télécomm. (sans fil)	Permet de désactiver l’utilisation infrarouge de la télécommande (P30).Utilisez les touches de l’unité principale.Vous pouvez aussi utiliser la télécommande en option (RS-C05) connectée au projecteur par un câble.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

Lorsque vous utilisez la fonction de verrouillage, vous ne pouvez pas sélectionner [Unité centrale] avec l'unité centrale et vous ne pouvez pas non plus sélectionner [Télécomm. (sans fil)] avec la télécommande.

Pour débloquer la fonction de verrouillage

Éteignez le projecteur et débranchez le cordon d'alimentation. Enfoncez la touche OK du projecteur et branchez le cordon d'alimentation tout en maintenant la touche OK enfoncée. Un bout d'un moment, un bip retentira et les commandes seront déverrouillées.

Assignation d'un canal pour la télécommande

[Régl système] > [Canal à distance]

HDMI Composantes LAN

PC numérique PC analogique

Lors de l'utilisation de plusieurs projecteurs en même temps (4 maximum), il est possible d'assigner un canal différent à chaque télécommande, afin que chacune d'elles fonctionne de manière indépendante.

Sélection du canal de projecteur

PC analogique 1 Régl système Réglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct Désactivé Bip Activé Répétition touche Activé Verrouillage Ch1 Canal à distance Ch2 Réduction flu de mouvement Ch3 Langue Ch4 Autres paramètres Autonome

Ch1	Sélectionnez le canal de la
Ch2	télécommande que vous
Ch3	souhaitez utiliser avec ce
Ch4	projecteur.

Autonome Vous pouvez utiliser les télécommandes liées à n'importe quel canal.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage d'usine par défaut est [Autonome] pour le projecteur et la télécommande.
• Après avoir modifié le canal sur le menu, veillez à modifier également le canal de la télécommande.
• Si une télécommande câblée en option (RS-RC05) est utilisée, il n'est pas nécessaire de régler le canal de la télécommande.

Sélection d'un canal sur la télécommande

Vous pouvez modifier comme suit le canal sur la télécommande.

Ch1	Appuyez sur la touche OK et sur [▲simultanément pendant 3 secondes.
Ch2	Appuyez sur la touche OK et sur [▼simultanément pendant 3 secondes.
Ch3	Appuyez sur la touche OK et sur [▼simultanément pendant 3 secondes.
Ch4	Appuyez sur la touche OK et sur [▼simultanément pendant 3 secondes.
Autonome	Appuyez sur les touches OK et [IMAGE] simultanément et maintenez-les enfoncées pendant 3 secondes.

Réduction du flou de mouvement

[Régl système] > [Réduction flou de mouvement]

○ HDMI Composantes LAN	-
○ PC numérique PC analogique	- USB

Le flou de mouvement est un flou qui se produit pendant la lecture vidéo. La réduction du flou de mouvement peut rendre ce flou moins perceptible.

PC analogique 1 Régl système Réglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct Désactivé Bip Activé Répétition touche Activé Verrouillage Désactivé Canal à distance Autonome Réduction flou de mouvement ▶Désactivé Langue Activé Autres paramètres

Désactivé La réduction du flou de mouvement n'est pas effectuée.

Activé La réduction du flou de mouvement est effectuée.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
• Si la réduction du flou de mouvement génère du bruit d'image gênant, sélectionnez [Désactivé].
• Les effets de réduction du flou de mouvement ne peuvent être vérifiés pendant l'affichage du menu.
• Tout particulièrement efficace pour le mouvement des images d'infographie et autres images similaires à haute résolution.

Sélection d'une langue d'affichage

MENU > [Régl système] > [Langue]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez sélectionner la langue dans laquelle vous souhaitez que les menus s'affichent.

PC analogique 1 Régl système Réglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct Désactivé Bip Activé Répétition touche Activé Verrouillage Désactivé Canal à distance Autonome Réduction flou de mouvement Désactivé Languer Français Autres paramètres

Utilisez les touches [▲/ [ ]▼[ ] /▶] ◀ pour sélectionner la langue du menu, puis appuyez sur la touche OK.

Anglais	English
Allemand	Deutsch
Français	Français
Italien	Italiano
Espagnol	Español
Portugais	Português
Suédois	Svenska
Russe	Русский
Hollandais	Nederlands
Finlandais	Suomi
Norvégien	Norsk
Turc	Türkçe
Polonais	Polski
Hongrois	Magyar
Tchèque	Čeština
Danois	Dansk
Arabe	إِنْطَرِيْ
Chinois (simplifié)	中文簡体
Chinois (traditionnel)	中文繁體
Coréen	한국어
Japonais	日本語

Appuyez sur la touche MENU.

Demande de mot de passe pour l'utilisation

[Régl système] > [Autres paramètres] [Paramètres de mot de passe]

HDMI Composantes LAN

PC numérique PC analogique

Met le projecteur hors d'usage jusqu'à ce que le mot de passe correct soit saisi.

Autres paramètres Paramètres de mot de passe ▶Désactivé Enregistrez mot de passe Activé Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Désactivé Le projecteur peut être utilisé même si aucun mot de passe n'est saisi.

Activé Le projecteur ne peut pas être utilisé si vous ne saisissez pas votre mot de passe.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
- Vous pouvez définir [Activé] uniquement lorsque vous avez complété [Enregistrez mot de passe].

Une fois le mot de passe défini, l'écran de saisie du mot de passe apparaît lorsque le projecteur est allumé. Entrez un mot de passe à 4 chiffres. Saisissez le mot de passe à l'aide des touches [▲/ [ ]▶[ ] /▼].

Si le mot de passe est valide, la projection commence. Si vous saisissez trois fois un mot de passe incorrect, le projecteur s'éteint.

• L'alimentation est également désactivée si aucun mot de passe n'est saisi pendant 3 minutes.

Pour annuler le mot de passe

• Annulation sur le projecteur

Éteignez le projecteur et débranchez le cordon d'alimentation.

Maintenez appuyé la touche MENU sur la commande sur le côté et branchez le cordon d'alimentation. Assurez-vous de maintenir appuyé la touche MENU jusqu'à entendre un bip. Lorsque le bip retentit, le mot de passe est annulé. (Le mot de passe entré est également réinitialisé.)

• Annulation sur la télécommande

Pour annuler le mot de passe à l'aide de la télécommande, appuyez sur la touche MENU 3 fois, en mode de veille, puis appuyez sur la touche POWER.

Configuration d'un mot de passe

[Régl système] > [Autres paramètres] > [Enregistrez mot de passe]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez définir un mot de passe pour mettre le projecteur en route.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Appuyez sur la touche OK après avoir sélectionné [Enregistrez mot de passe], la fenêtre suivante apparaît pour l'enregistrement du mot de passe.

Enregistrez mot de passe Entrez nouveau mot de passe. - * * * Annuler

Entrez un mot de passe à 4 chiffres. Tapez le mot de passe au moyen des touches [▲(1) / [ ]▶(2) / [ ] (▼) / [ ] ◀(4).

Pour entrer le mot de passe à 4 chiffres, saisissez les chiffres de gauche à droite. Lorsque le dernier chiffre est entré, le mot de passe est automatiquement enregistré.

Appuyez sur la touche MENU pour interrompre l'enregistrement.

Utilisation de la touche [Fn] de la télécommande

[Régl système] > [Autres paramètres] [Réglages bouton [Fn]]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez sélectionner une fonction à attribuer à la touche [Fn] de la télécommande.

La télécommande fournie (RS-RC04) ne comporte pas de touche [Fn]. Pour utiliser cette fonction, il est nécessaire d'acheter la télécommande RS-RC05 en option.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn]►Désactiver Sél. de la prise entrée audio Ecran partagé Rétabir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Désactivér Désactive l'attribution d'une fonction à la touche [Fn] de la télécommande.

Écran partagé

Active le changement de mode d'écran partagé avec la touche [Fn] de la télécommande.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Le réglage d'usine par défaut est [Désactivér].

Sélection de l'entrée audio

[Régl système] > [Autres paramètres] [Sél. de la prise entrée audio]

HDMI Composantes LAN

PC numérique PC analogique

Vous pouvez sélectionner la borne d'entrée audio à utiliser pour chaque type de signal d'entrée.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rètablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Sél. de la prise entrée audio HDMI HDMI PC numérique Entrée audio 1 PC analogique 1 Entrée audio 1 PC analogique 2 Entrée audio 2 Composantes Entrée audio 2 LAN Désactivé USB Désactivé Retour

Désactivé Aucun son n'est émis.

Entrée audio 1	Utilisez les signaux audio de Entrée audio 1 pour la sortie audio.
Entrée audio 2	Utilisez les signaux audio de Entrée audio 2 pour la sortie audio.
HDMI Utilisez les signaux audio HDMI pour la sortie audio. (Uniquement pour HDMI.)
LAN Utilisez les signaux audio LAN pour la sortie audio. (Uniquement pour LAN.) L’audio est transféré par l’application NMPJ.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Les réglages d'usine sont les suivants.

[HDMI] : HDMI

[Entrée audio 1] :

PC numérique, PC analogique 1, USB

[Entrée audio 2] :

PC analogique 2, Composantes

[LAN] : LAN

Restauration des réglages gamma initiaux

[Régl système] > [Autres paramètres] > [Rétablir gamma]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Cette fonction est utilisée lorsqu'un changement dans les caractéristiques de tonalité ou dans les couleurs achromatiques est remarqué pendant un long moment. L'option Rétablir gamma peut être utilisée uniquement lorsque la lampe est allumée depuis 30 minutes ou plus.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma ►Désactivé Entrée HDMI Régler Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Dés- Les réglages usine sont rétablis sans activé effectuer Rétablir gamma.

Régler Rétablir gamma est effectué et le résultat est appliqué.

Rétablir gamma Activation du rétablissement gamma. 150 sec. environ nécessaires OK Annuler

OK La restauration gamma est effectuée.

Annuler La restauration gamma n'est pas effectuée.

• Si Rétablir gamma est effectué, l'écran de réglage sera projeté pendant environ 150 secondes.
• Pour arrêter Rétablir gamma, appuyez sur la touche POWER.

Si Rétablir gamma est effectué, les caractéristiques de tonalité et les couleurs achromatiques seront rétablies autant que possible à la condition lors de l'achat du projecteur, mais il n'est toutefois pas possible de les rétablir complètement à la condition d'origine. Il n'est donc pas possible d'éliminer complètement le changement de couleurs.

Spécification de l'entrée HDMI

MENU > [Régl système] > [Entrée HDMI]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Réglez le type d'équipement branché au port HDMI. Veuillez noter que, dans une certaine mesure, le réglage [Entrée HDMI] détermine les modes d'image disponibles. (P59)

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI ▶Auto Compteur de lampe Ordinateur Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Auto Sélectionnez en cas de connexion d'un équipement audiovisuel. Le traitement des images, l'affichage des menus et les autres éléments sont réglés pour l'équipement vidéo.

Ordinateur Sélectionnez en cas de connexion avec un ordinateur. Le traitement des images, l'affichage des menus et les autres éléments sont réglés pour l'ordinateur.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Auto] est le réglage d'usine par défaut.

Remise à zéro du compteur de lampe

MENU > [Régl système] > [Autres paramètres] > [Compteur de lampe]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Il est possible de réinitialiser le compteur de la lampe indiquant l'intervalle de temps jusqu'au prochain remplacement.

Remettez à zéro le compteur de lampe uniquement lorsque vous avez remplacé la lampe. Le compteur de lampe ne peut pas indiquer le moment correct auquel la lampe doit être remplacée, le cas échéant.

Pour plus de détails sur le remplacement de la lampe, reportez-vous à la page 205.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Sélectionnez [Compteur de lampe] et appuyez sur la touche OK pour afficher le compteur de la lampe.

Compteur de lampe 700H Réinit. Retour

Sélectionnez [Réinit.] puis appuyez sur la touche OK.

Personnalisation du fonctionnement du système (Réglage système)

Réinitial compt lampe Faire ceci uniquement après avoir changé la lampe. Réinitialiser compteur lampe ? Oui Non

Sélectionnez [Oui] sur l'écran de confirmation et appuyez sur la touche OK pour réinitialiser le compteur de lampe.

Appuyez sur la touche MENU.

■À propos de l'affichage du compteur de la lampe

L'affichage du compteur de la lampe est tel que ci-dessous.

Moins de 2 700 heures

Affiché sous forme de barre verte.

Compteur de lampe 2500H Réinit. Retour

De 2 700 heures à moins de 3 000 heures

Affiché sous forme de barre verte et jaune.

Compteur de lampe 2850H Réinit. Retour

Si le nombre d'heures d'utilisation de la lampe est compris entre 2 700 et 3 000, le message « Obtenez une nouvelle lampe. » s'affiche lorsque vous allumez le projecteur.

Remplacement de la lampe Obtenez une nouvelle lampe. Voulez-vous afficher à nouveau ce message ? Oui Non

Au-delà de 3 000 heures

Affiché sous forme de barre verte, jaune et rouge.

Compteur de lampe 3100H Réinit. Retour

Le message « Remplacez avec la nouvelle lampe. » apparaît lorsque vous allumez le projecteur.

Remplacement de la lampe Remplacez avec la nouvelle lampe.

• Le compteur de lampe donne une approximation du temps restant avant que la lampe ne doive être remplacée. Cette valeur est basée sur le nombre d'heures d'utilisation et sur la charge actuelle de la lampe.
• Le nombre d'heures indiqué s'applique aux conditions d'utilisation suivantes : [Projection verticale] (P153) réglée sur [Désactivé], et [Mode lampe] (P98) réglé sur [Pleine puissance].

Réinitialisation du compteur de filtre à air

[Régl système] > [Autres paramètres] > [Compteur de filtre à air]

HDMI Composantes LAN

PC numérique PC analogique

Ceci réinitialise le compteur vous rappelant le moment auquel le filtre à air doit être nettoyé et remplacé.

Pour plus de détails sur le remplacement ou le nettoyage du filtre, reportez-vous à la page 204.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Pour afficher le compteur de filtre à air, appuyez sur la touche OK alors que [Compteur de filtre à air] est sélectionné.

Compteur de filtre à air 300H Réinit. Retour

Sélectionnez [Réinit.] puis appuyez sur la touche OK.

Réinit. compteur filtre à air Uniquement après avoir nettoyé filtre à air. Réinitialiser le compteur de filtre à air ? Oui Non

Pour réinitialiser le compteur de filtre à air, sélectionnez [Oui] sur l'écran de confirmation et appuyez sur la touche OK.

Appuyez sur la touche MENU.

Mise à jour du micrologiciel

[Régl système] > [Autres paramètres] > [Micrologiciel]

HDMI Composantes LAN

PC numérique PC analogique

USB

Mettez à jour le micrologiciel du projecteur comme suit. Sauvegardez les mises à jour du micrologiciel du site Web de Canon dans le répertoire racine sur une clé USB.

Dans certains cas, il peut être impossible de télécharger la mise à jour. Le cas échéant, contactez le Canon Call Center.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Sélectionnez [Micrologiciel], appuyez sur la touche OK, et vérifiez la version de logiciel qui s'affiche. Un écran de confirmation de la mise à jour s'affichera si vous sélectionnez [OK]. Pour mettre à jour le micrologiciel, sélectionnez [Oui].

Mise à jour du micrologiciel Version du micrologiciel correcte ? 01.000000 → 01.000001 Oui Non

Les versions du micrologiciel illustrées ici sont données à titre indicatif uniquement et sont différentes des versions réelles.

La mise à jour du micrologiciel prend quelques minutes. Pendant la mise à jour, le témoin LED clignote en rouge. N'éteignez pas le projecteur pendant que le témoin LED clignote. Après la mise à jour, le projecteur s'éteint de lui-même automatiquement et passe en mode de veille.

Restauration des paramètres par défaut

MENU > [Régl système] > [Autres paramètres]

[Réglages usine]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez réinitialiser les réglages des éléments de menu et restaurer les réglages usine.

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 01.000000 Réglages usine Retour

Sélectionnez [Réglages usine] puis appuyez sur la touche OK. La fenêtre de confirmation suivante apparaît.

Réglages usine Tous paramètres ramenés aux réglages usine. [Mode image] réinitialisé sur [Standard]. OK ? OK Annuler

OK Les paramètres sont réinitialisés sur leur valeur par défaut.

Annuler Les paramètres ne sont pas réinitialisés sur leur valeur par défaut.

Pour fermer le menu, appuyez sur la touche MENU.

- Cette fonction ne réinitialise pas les valeurs suivantes.

- [Compteur de lampe]

- [Langue]

- [Canal à distance]

- [Réglages signal d'entrée]

- [Réglage réseau]

- [Compteur de filtre à air]

- [Microdécalage image numérique]

- [Enregistrement]

Personnalisation du fonctionnement du système (Réglage système)

• [Mode ventilateur]
• [Projection verticale]
• [Créer profil]
• Pour les réglages d'usine par défaut, reportez-vous à P237 - P244.
• Le contenu de la mémoire d'utilisateur revient aux conditions dans lesquelles il se trouvait au moment de la sauvegarde. (P87)

Vérification des informations relatives au projecteur

> [Information]

○ HDMI Composantes LAN
○ PC numérique PC analogique
○ USB

Vous pouvez vérifier les informations sur les types de signal des images projetées, et autres informations.

PC analogique 1 Nom de modèle WUX6000 Signal d'entrée 1680 x 1050 Micrologiciel 01.000000 N° de série 0123456 Adresse IP Adresse d'expéditeur Adresse de destinataire Nom du projecteur Commentaires ID d'infos système

Information affichée

Élément Explication
Nom de modèle WUX6000
Signal d'entrée Détails	sur le signal d'entrée sélectionné actuellement.Des informations telles que le type, la résolution et la fréquence du signal s'affichent.
Micrologiciel	Version du micrologiciel actif
N° de série Numéro de série unique de ce projecteur
Adresse IP*	Adresse IP utilisée lors de la connexion réseau.
Adresse d'expéditeur*	L'adresse de l'expéditeur est utilisée pour l'envoi de mails d'erreur (P189)
Adresse de destinataire*	Affiche [Déjà réglé] ou [Non réglé] pour montrer si l'adresse du destinataire est utilisée pour recevoir des mails d'erreur. (P189)
Nom du projecteur* Nom permettant d'identifier le projecteur sur le réseau
Commentaires* Les commentaires comme l'emplacement dans lequel le projecteur est installé s'affichent. (P193)
ID d'infos système Informations relatives au système. Normalement, ne s'affiche pas.

* Les valeurs ne s'affichent pas lorsque les fonctions réseau sont réglées sur [Désactivé].
Pour fermer la fenêtre d'informations, appuyez sur la touche MENU.

Installation

Table des matières

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Précautions à prendre lorsque vous transportez ou expédiez le projecteur

Préparez le projecteur de la manière décrite ci-dessous avant de le transporter.

Attention

• Débranchez les câbles branchés au projecteur. Transporter le projecteur en laissant les câbles branchés peut causer un accident.
• Repliez les pieds réglables.
• Lors du transport du projecteur ou si vous le soulevez après avoir fixé l'objectif, assurez-vous de ne pas le tenir par l'objectif. Cela peut endommager le projecteur.
• Ne réutilisez aucun emballage ou matériaux amortisseurs de chocs fournis avec le projecteur au moment de l'achat pour le transport ou l'expédition du projecteur.
  La protection du projecteur ne peut pas être garantie si un emballage ou des matériaux amortisseurs de chocs usagés sont réutilisés. Des fragments du matériau amortisseur de chocs risque de pénétrer dans le projecteur, ce qui peut causer un dysfonctionnement.
• Si le transport du projecteur s'avère nécessaire, retirez l'objectif avant de transporter le projecteur. Si le projecteur est soumis à des chocs importants pendant le transport, l'objectif risque d'être endommagé.
  La dépose et repose de l'objectif ne doit pas être effectuée par l'utilisateur. Assurez-vous que cette procédure soit effectuée par un technicien qualifié ou contactez le Canon Call Center.

Précautions relatives à l'installation

Vous devez lire « Instructions relatives à la sécurité » et « Pour une utilisation en toute sécurité » (P10 – P23). Veuillez prendre aussi les précautions suivantes pendant l'installation.

Attention

- Ne tapez pas sur le projecteur et ne lui faites subir aucun choc. Ceci risque de causer un dysfonctionnement de l'appareil.

- N'installez pas le projecteur en position inclinée ou verticale. Le projecteur risque de se renverser et de ne plus bien fonctionner.

- Ne bloquez pas les bouches d'entrée et de sortie d'air du ventilateur de refroidissement. Si la bouche d'entrée et de sortie d'air est obstruée, de la chaleur risque de s'accumuler à l'intérieur du projecteur, causant un dysfonctionnement. Sortie d'air

Bouche d'entrée d'air

■ N'utilisez pas le projecteur dans les environnements suivants

- En présence d'humidité, poussière, vapeur d'huile ou fumée de tabac excessive

Les pièces optiques, comme les objectifs ou les miroirs peuvent devenir troubles, réduisant la qualité d'image.

- À proximité de lignes électriques à haute tension ou de sources d'alimentation électrique

Ceci pourrait entraîner un dysfonctionnement.

- Sur les surfaces molles comme les moquettes ou les tapis matelassés

La chaleur peut s'accumuler dans le projecteur et l'endommager.

- Emplacements avec une température ou une humidité excessive

Cela peut endommager le projecteur. Les plages acceptables pour la température et l'humidité de fonctionnement et de stockage sont les suivantes.

Température de fonctionnement	Fonctionnement - Taux d’humidité	Température de stockage
0 °C – 40 °C Jusqu’à 85 % -30 °C – 60 °C

■Ne touchez pas l'objectif à mains nues

Ne touchez pas l'objectif à mains nues. Ceci risque d'altérer la qualité des images.

■ Installez l'appareil à une distance suffisante des murs et autres obstacles

Si la bouche d'entrée et de sortie d'air est obstruée, de la chaleur risque de s'accumuler à l'intérieur du projecteur, pouvant raccourcir la durée de vie du projecteur ou causer un dysfonctionnement. N'installez pas l'appareil dans un placard, sur une étagère ou dans tout autre espace étroit mal ventilé. Installez l'appareil dans un endroit bien ventilé. (Assurez un espace libre minimal de 50 cm au-dessus, des deux côtés et derrière le projecteur.)

Bouche d'entrée d'air Débit d'air chaud Sortie d'air

50 cm 50 cm 50 cm 50 cm

■Prenez garde à la condensation

Si la température de la pièce augmente brusquement, l'humidité présente dans l'air risque de se condenser sur l'objectif et le miroir du projecteur, et l'image devient alors floue. Attendez que la condensation se soit évaporée pour que l'image projetée redevienne normale.

■ Aux altitudes supérieures à 2 300 mètres, ajustez les réglages

Les réglages du projecteur doivent être ajustés lorsqu'il est utilisé à une altitude de 2 300 mètres ou plus. Spécifiquement, reportez-vous aux instructions de [Mode ventilateur] (P152) dans le menu [Paramètres d'installation].

■Utilisation d'un projecteur fixé au plafond

Lors de l'utilisation d'un projecteur fixé au plafond ou installé en hauteur, il est nécessaire de nettoyer régulièrement l'entrée et la sortie d'air, et la zone autour du filtre à air. Si de la poussière s'accumule au niveau de l'entrée et de la sortie d'air, les performances en matière de refroidissement se détériorent, entraînant une hausse de la température intérieure et éventuellement un dysfonctionnement ou un incendie. Utilisez un aspirateur ou un appareil similaire pour retirer la poussière au niveau de l'entrée et de la sortie d'air.

■Installez l'appareil en l'orientant dans le bon sens

Attention

• Le projecteur peut être orienté dans n'importe quel sens* ^1 , tel qu'indiqué ci-dessous. La projection vers le haut ou vers le bas peut toutefois raccourcir la durée de service de la lampe. Les [Paramètres d'installation] du projecteur doivent également être réglés. Spécifiquement, pour la projection vers le haut ou le bas, reportez-vous aux instructions de [Projection verticale] (P153) dans le menu [Paramètres d'installation].
• N'essayez pas d'installer vous-même le projecteur pour une projection vers le haut ou le bas. Demandez toujours à un technicien qualifié ou au Canon Call Center d'effectuer l'installation.

Projection vers le haut : L'inclinaison du projecteur ne doit pas dépasser 10° de l'axe des verticales.*² Projection vers le bas : L'inclinaison du projecteur ne doit pas dépasser 10° de l'axe des verticales.*²

Si vous installez le projecteur sur le sol ou au plafond, l'inclinaison vers la gauche / droite du projecteur ne doit pas dépasser 10°.*2

N'u pro fais côt en lam

'utilisez pas le projecteur en le isant tenir sur le ôté. Cela peut ndommager la mpe.*2

*1 Aucun accessoire en option n'est disponible pour installer le projecteur autrement qu'au plafond (P125, P236).
*2 Une inclinaison de plus de 10 degrés peut endommager la lampe.

Lorsque vous installez le projecteur vers le haut ou le bas, spécifiez dans quel sens il est orienté sous [Paramètres d'installation] > [Réglages professionnels] > [Projection verticale]. (P153)

Procédure d'installation

Installation du projecteur

■Positionnement du projecteur devant l'écran

Placez le projecteur devant l'écran.

• Pour éviter la distorsion trapézoïdale, installez le projecteur à angle droit par rapport à l'écran.
• L'écran ne doit pas être exposé à la lumière directe du soleil ou à la lumière émise par un dispositif d'éclairage. Dans une pièce éclairée, il est recommandé d'éteindre les lumières, de tirer les rideaux et de prendre les mesures nécessaires afin de faciliter la visibilité de l'écran.

Écran Axe optique

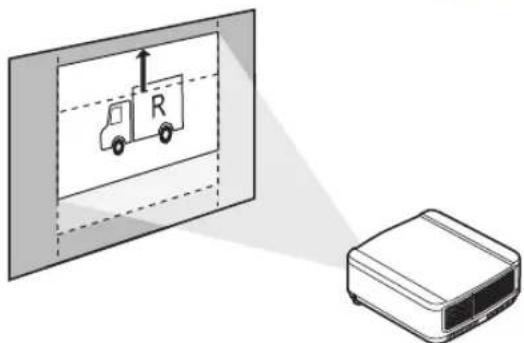

■Installation sur le plancher

Pour régler la position de projection lorsque le projecteur est installé sur le sol, utilisez la fonction de décalage de l'objectif (P46, P134) pour l'ajuster vers le haut / le bas / la gauche / la droite. Vous pouvez également utiliser les pieds réglables pour incliner le projecteur vers le haut au maximum de 6°.

Pour en savoir plus sur le rapport entre la taille de l'écran et la distance de projection, reportez-vous à la page 131.

Décalage de l'objectif

Pieds réglables

■Installation du projecteur dans une position inclinée

Pour corriger la distorsion trapézoïdale lorsque le projecteur est incliné vers le haut (à l'aide des pieds réglables, par exemple), exécutez la correction de trapèze (P149) ou le réglage de coins (P149).

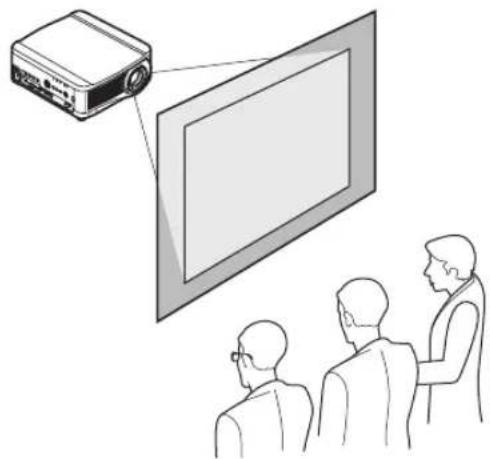

■Montage au plafond ou projection arrière

Ce projecteur peut être suspendu au plafond (montage au plafond) en position renversée. Lorsqu'un écran translucide est utilisé, le projecteur peut projeter une image par l'arrière de l'écran (projection arrière).

Montage au plafond Projection arrière

Veillez à utiliser le support de fixation au plafond optionnel. À propos de la fixation pour plafond, reportez-vous à « Option » (P236). Pour de plus amples détails, reportez-vous au manuel de montage et d'installation fourni avec la fixation au plafond.

Installation du projecteur au plafond

Vous pouvez installer le projecteur au plafond.

La fixation au plafond (pièce N° : RS-CL11) est nécessaire afin de fixer le projecteur au plafond. En fonction de l'environnement de l'installation, un tube d'extension (pièce N° : RS-CL08 ou RS-CL09), peut également être nécessaire. Contactez le Canon Call Center pour obtenir de plus amples informations.

Attention

• Veillez à utiliser le support de fixation au plafond optionnel.
  • N'installez jamais vous-même le support de fixation au plafond.

Si vous installez le projecteur au plafond, vous devez inverser l'image projetée en sélectionnant [Invers H/V image] dans le menu. (P146)

Installation / retrait de l'objectif

■Installation de l'objectif

Avant d'installer ou de retirer l'objectif, veillez à débrancher la fiche ou la prise d'alimentation. Ceci pourrait causer un incendie, une décharge électrique ou des blessures le cas échéant.

- Avant de remplacer l'objectif, veillez à éteindre le projecteur, et attendez environ 1 heure afin de laisser le projecteur refroidir complètement. Dans le cas contraire, cela peut causer des brûlures ou autres blessures.

- Ne touchez pas l'objectif lorsque celui-ci bouge (l'objectif change de position) pour régler l'image projetée après l'installation. Vous risquez de vous blesser.

- Lorsque le projecteur est suspendu au plafond, posez le projecteur sur le sol ou sur un établi avant de fixer ou de remplacer l'objectif. Dans le cas contraire, des pièces risquent de tomber du projecteur et de causer un accident ou des blessures.

- N'essayez pas d'installer ou de retirer l'objectif vous-même. Demandez à un technicien qualifié d'effectuer cette opération ou contactez le Canon Call Center.

- Lors de l'installation et du retrait de l'objectif, veillez à ne pas toucher la surface de l'objectif avec vos mains et à ne pas la rayer.

- Ne forcez pas sur les pièces (par exemple les fils électriques d'alimentation) connectées à l'objectif ou au moteur de l'objectif. Ceci risque de causer un dysfonctionnement de l'appareil.

- Ne remplacez pas l'objectif dans un endroit poussiéreux. Si de la poussière ou de la saleté pénètre dans le projecteur, ceci peut détériorer la qualité de l'image.

- Pour savoir avec quels dispositifs le projecteur est compatible, contactez le Canon Call Center.

1Utilisez un tournevis cruciforme et desserrez la vis du couvercle de la lampe, puis ouvrez le couvercle de la lampe.

La vis du couvercle de la lampe est fixée au couvercle de la lampe et a pour but de l'empêcher de tomber.

Canon Vis

2Desserrez la vis du panneau du panneau supérieur, puis faites-le glisser vers l'arrière pour le retirer.

La vis du panneau supérieur est fixée au panneau supérieur et a pour but de l'empêcher de tomber.

3Afin d'éviter tout dommage, fermez le couvercle de la lampe et serrez temporairement la vis.

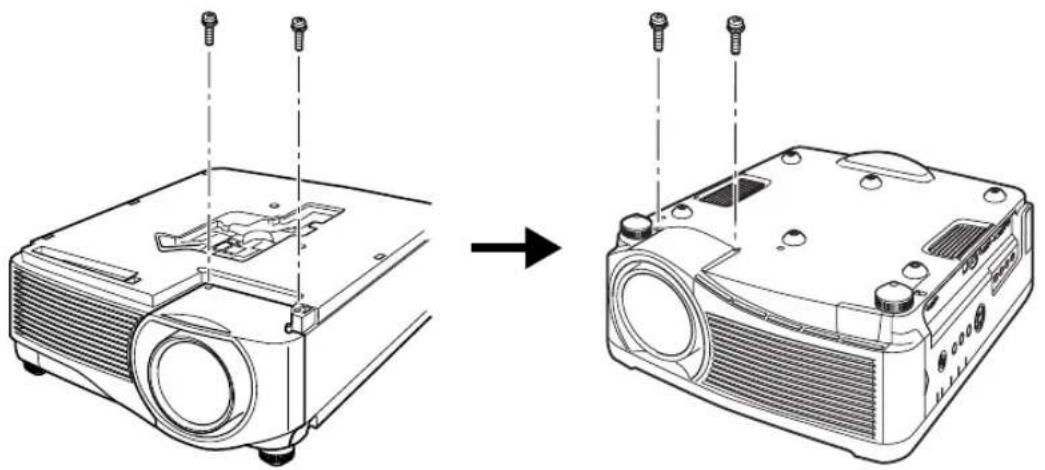

4Retirez les vis du manchon (2 au dessus et 2 en dessous).

Une fois les 2 vis du dessus retirées, retournez le projecteur sur une surface plane telle que le dessus d'un bureau et retirez les 2 vis du dessous.

5Puis retournez à nouveau le projecteur et retirez le manchon.

6En vous reportant à l'illustration suivante, insérez le connecteur de l'objectif du côté avant droit du projecteur lentement jusqu'à ce qu'il touche le fond. Puis, faites sortir le câble de l'objectif indiqué sur l'illustration et fixez-le.

Câble de l'objectif Connecteur de l'objectif

7 Serrez les 4 vis afin de fixer l'objectif.

Les 4 vis de l'objectif sont fixées à l'objectif et ne peuvent pas être retirées.

8Insérez le câble de l'objectif du projecteur dans le connecteur jusqu'à ce qu'un clic se produise.

Canton Electric Level

9 Reposez le manchon, le panneau supérieur et le couvercle de la lampe à leurs emplacements d'origine.

Lorsque l'alimentation est branchée après l'installation ou le remplacement de l'objectif, l'initialisation de décalage de l'objectif est effectuée. Environ 1 minute est nécessaire au démarrage de l'initialisation. Toutefois, si l'objectif a été remplacé par un objectif comportant le même numéro de modèle, l'initialisation n'est pas effectuée. La position est identique à celle précédent le remplacement de l'objectif.

L'initialisation du décalage de l'objectif utilise le moteur pour déplacer l'objectif vers le haut / le bas / la gauche / la droite. Ne touchez pas l'objectif. Vous risqueriez de vous blesser.

Lors de l'installation ou du retrait de l'objectif, veillez à fixer le câble de l'objectif comme indiqué sur l'illustration. Lorsque l'objectif est inséré, il est possible que le câble de l'objectif situé entre l'objectif et le projecteur soit endommagé.

■Retrait de l'objectif

1 Effectuez les étapes 1 à 5 de « Installation de l'objectif » (P126 – P128) pour retirer le manchon.

2Débranchez le câble de l'objectif du connecteur de l'objectif.

Lorsque vous retirez (débranchez) le câble de l'objectif, appuyez sur les boutons de chaque côté du connecteur de câble de l'objectif tout en tirant le câble.

CANON EOGEM LEAV

3Fixez le câble de l'objectif comme indiqué sur l'illustration et desserrez les 4 vis pour retirer l'objectif.

Les 4 vis de l'objectif sont fixées à l'objectif et ne peuvent pas être retirées.

Rapport entre la taille de l'image et la distance de projection

La taille de l'image projetée est déterminée par la distance entre le projecteur et l'écran (distance de projection) ainsi que par le zoom. Reportez-vous au tableau suivant et choisissez la distance entre le projecteur et l'écran.

16:9 / 16:10 Taille d'écran (diagonale) Hauteur Largeur

4:3 Hauteur Largeur

Axe optique lorsque la projection est perpendiculaire à l'écran H1 H2 Écran

• H1 et H2 correspondent aux distances lorsque le décalage de l'objectif est la valeur par défaut ci-dessous.
• Objectif à zoom standard / Objectif à zoom long / Objectif à zoom extra long / Objectif à zoom grand angle : +50 % (haut / bas), 0 % (gauche / droite) Objectif fixe court : 0 % (haut / bas / gauche / droite)

WUX6000

Objectif	Diagonale en cas de 16:10	Taille de l’image (cm)						Distance de projection (m)		Distance à partir de l’axe optique lorsque la projection est perpendiculaire à l’écran (cm)
		16:10 16:9 4:3 16:10
		Largeur	Hauteur	Largeur	Hauteur Largeur	Hauteur	Largeur	Hauteur	Limite large	Limite télé	H1 H2
Objectif à zoom standard RS-IL01ST	40 86	54 86	48 72 54	1,3 1	9 54	0
	60	129	81 129	73 108	81 1,9	2,9 81		0
	80	172	108	172	97	144	108	2,6	3,9	108	0
	100	215	135	215	121	179	135	3,2	4,8	135	0
	150	323	202	323	182	269	202	4,8	7,2	202	0
	200	431	269	431	242	359	269	6,4	9,6	269	0
	250	538	337	538	303	449	337	8,0	12,1	337	0
	300	646	404	646	363	538	404	9,6	14,5	404	0
	350	754	471	754	424	628	471	11,3	16,9	471	0
	400	862	538	862	484	718	538	12,9	19,3	538	0
	450	969	606	969	544	808	606	14,5	21,7	606	0
	500	1077	673	1077	605	898	673	16,1	24,1	673	0
	550	1185	740	1185	666	987	740	17,7	26,6	740	0
	600	1292	808	1292	726	1076	808	19,3	29,0	808	0
Objectif	Diagonale en cas de 16:10	Taille de l'image (cm)						Distance de projection (m)		Distance à partir de l'axe optique lorsque la projection est perpendiculaire à l'écran (cm)
		16:10		16:9		4:3		16:10
		Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur	Limite large	Limite télé	H1 H2
Objectif à zoom long RS-IL02LZ	40 86	54 86	48 72 54	1,9 3	2 54 0
	60 129	81 12	9 73 10	8 81 2	8 4,8	81 0
	80 172	108 1	72 97 1	44 108	3,8 6	4 108 0
	100 215	135 2	15 121	179 1	35 4,7	8,0 13 5 0
	150 323	202 3	323 182	269 2	202 7,1	12,1 202 0
	200 431	269 4	31 242	359 2	69 9,5	16,1 269 0
	250 538	337 5	38 303	449 3	37 11,9	20,2 337 0
	300 646	404 6	46 363	538 4	404 14,2	24,2 404 0
	350	754	471	754	424	628	471	16,6	28,3	471	0
	400 862	538 8	62 484	718 5	38 19,0	32,3 538 0
	450	969	606	969	544	808	606	20,9	35,6	606	0
	500	1077	673	1077	605	898	673	23,8	40,4	673	0
	550	1185	740	1185	666	987	740	26,1	44,5	740	0
	600	1292	808	1292	726	1076	808	28,5	48,5	808	0
Objectif fixe court RS-IL03WF	40 86	54 86	48 72 54	0,7		27 27
	60 129	81 12	9 73 10	8 81 1	0	41	41
	80 172	108 1	72 97 1	44 108		1,4	54 54
	100 215	135 2	15 121	179 1	35 1,7		68 68
	150	323	202	323	182	269	202	2,6		101	101
	200 431	269 4	31 242	359 2	69 3,4		135	135
	250	538	337	538	303	449	337	4,3		168	168
	300 646	404 6	46 363	538 4	404 5,2		202	202
Objectif à zoom extra long RS-IL04UL	60 129	81 12	9 73 10	8 81 4	6 9,0	81 0
	80 172	108 1	72 97 1	44 108	6,1 12	2,0 108 0
	100 215	135 2	15 121	179 1	35 7,6	14,9 135 0
	150	323	202	323	182	269	202	11,4	22,3	202	0
	200	431	269	431	242	359	269	15,2	29,8	269	0
	250 538	337 5	38 303	449 3	37 18,9	37,2 337 0
	300	646	404	646	363	538	404	22,7	44,6	404	0
	350 754	471 7	54 424	628 4	71 26,4	52,0 471 0
	400	862	538	862	484	718	538	30,2	59,4	538	0
	450 969	606 9	69 544	808 6	606 34,0	66,8 606 0
	500	1077	673	1077	605	898	673	37,7	74,2	673	0
	550	1185	740	1185	666	987	740	41,5	81,6	740	0
	600	1292	808	1292	726	1076	808	45,2	89,0	808	0
Objectif	Diagonale en cas de 16:10	Taille de l’image (cm)						Distance de projection (m)		Distance à partir de l’axe optique lorsque la projection est perpendiculaire à l’écran (cm)
		16:10		16:9		4:3		16:10
		Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur	Limite large	Limite télé	H1 H2
Objectif à zoom grand angle RS-IL05WZ	40 86	54 89	50 81 6	1 0,9 1	,3 54 0
	60 129	81 13	3 75 12	2 91 1	,3 1,9 81 0
	80 172	108 1	77 100	163 1	22 1,7 2,6 108 0
	100 215	135 2	21 125	203 1	52 2,2 3,2 135 0
	150 323	202 3	332 187	305 2	29 3,2 4,9 202 0
	200 431	269 4	443 249	406 3	05 4,3 6,5 269 0
	250 538	337 5	53 311	508 3	81 5,4 8,1 337 0
	300 646	404 6	664 374	610 4	57 6,5 9,7 404 0
	350 754	471 7	75 436	711	533 7,5 11,4 471 0
	400 862	538 8	86 498	813 6	10 8,6 13,0 538 0
	450 969	606 9	96 560	914 6	86 9,7 14,6 606 0
	500	1077	673	1107	623	1016	762	10,8	16,3	673	0
	550	1185	740	1218	685	1118	838	11,8	17,9	740	0
	600	1292	808	1328	747	1219	914	12,9	19,5	808	0

Fonction de décalage de l'objectif

Le projecteur comprend une fonction de décalage de l'objectif. L'activation des touches fait glisser l'objectif vers le haut, vers le bas, vers la gauche ou vers la droite, changeant la position de l'image. Pour des instructions, reportez-vous à « Réglage de la position de l'image » (P46).

La valeur du décalage de l'objectif est indiquée à l'aide d'un pourcentage relatif à la hauteur et à la largeur de l'image.

Le tableau ci-dessous indique le décalage pour chaque objectif.

Objectif WUX6000
Objectif à zoom standard (RS-IL01ST)	Haut (1) : +55 %Bas (2) : -15 %Gauche / droite (3) : ±10 %
Objectif à zoom long (RS-IL02LZ)
Objectif à zoom extra long (RS-IL04UL)
Objectif à zoom grand angle (RS-IL05WZ)
Objectif fixe court (RS-IL03WF)	Haut (1) : +5 %Bas (2) : -5 %Gauche / droite (3) : ±2 %

Plage de déplacement vers le haut/bas

(1) 90°

Avec décalage vers le haut maximum de l'objectif

(2) 90°

Avec décalage vers le bas maximum de l'objectif

Plage de déplacement vers la gauche/droite

90° (3) (3)

Avec décalage vers la gauche maximum de l'objectif

90°

Avec décalage vers la droite maximum de l'objectif

Zone en dehors de la plage de décalage de l'objectif

Avec l'objectif à zoom standard, l'objectif à zoom long, l'objectif à zoom extra long et l'objectif à zoom grand angle, lorsque le décalage excède 44 % vers le haut, la valeur du décalage disponible vers la gauche/droite diminue. Lorsque l'objectif est décalé vers le haut au maximum (1), la valeur du décalage disponible vers la gauche / droite est de ±2 %.

Valeur du décalage par rapport à la largeur de l'image projetée Valeur du décalage par rapport à la largeur de l'image projetée Zone dans laquelle le décalage n'est pas possible (1) Plage de décalage Image projetée Valeur du décalage par rapport à la hauteur de l'image projetée

Plus vous décalez en haut ou en bas l'objectif fixe court, moins vous pouvez le décaler à gauche ou à droite. À la position de décalage maximum de l'objectif vers le haut ou le bas, l'objectif ne peut pas être décalé à gauche ou à droite.

2 % de la largeur de l'image projetée 2 % de la largeur de l'image projetée Zone dans laquelle le décalage n'est pas possible Plage de décalage 5 % de la hauteur de l'image projetée Image projetée 5 % de la hauteur de l'image projetée

Procédure de connexion

Équipement connectable et bornes d'entrée

HDMI	Utilisez ce nom pour sélectionner l'entrée d'image.	↓ Sens du signal et flux de données
Borne HDMI-IN	Le nom de la borne à laquelle connecter l'équipement	(Pxxx) indique la ou les pages de référence.

Équipement audiovisuel (P141) Caméscope numérique* (P140) Ordinateur (P139)

Branchement d'un ordinateur

Branchez le projecteur sur l'ordinateur.

Une connexion numérique (P138) est recommandée lorsque vous projetez une image en haute qualité.

Lors de l'utilisation d'un ordinateur équipé d'une borne de sortie HDMI, il est possible d'effectuer une connexion numérique (P139) à l'aide d'un câble HDMI.

Avant de brancher les câbles, éteignez le projecteur et l'ordinateur.

Attention

■Branchement sur la borne de sortie d'écran RGB (connexion analogique)

Branchement à l'aide d'un câble d'ordinateur (type de signal d'entrée : [PC analogique 2] P39)

Raccordement avec un câble DVI-D-sub 15 (type de signal d'entrée : [PC analogique 1] P39)

• Utilisez un câble DVI-D-sub 15 dont toutes les broches sont connectées. Si le câble est d'un type pour lequel toutes les broches ne sont pas connectées, l'image risque de ne pas être affichée correctement.
• Utilisez un câble audio sans résistance intégrée. L'utilisation d'un câble audio avec une résistance intégrée réduit le volume audio.
• La borne AUDIO IN peut être modifiée sur l'écran de sélection de la borne d'entrée audio (P111).

Branchement à l'aide d'un câble BNC (type de signal d'entrée : [PC analogique 2] P39)

• Un signal dont la fréquence de base est supérieure à 162 MHz ne peut pas être projeté.
• Utilisez un câble audio sans résistance intégrée. L'utilisation d'un câble audio avec une résistance intégrée réduit le volume audio.
• La borne AUDIO IN peut être modifiée sur l'écran de sélection de la borne d'entrée audio (P111).

■Branchement sur la borne de sortie d'écran DVI (connexion numérique)

Branchement à l'aide d'un câble DVI (type de signal d'entrée : [PC numérique] P39)

• Utilisez un câble audio sans résistance intégrée. L'utilisation d'un câble audio avec une résistance intégrée réduit le volume audio.
• La borne AUDIO IN peut être modifiée sur l'écran de sélection de la borne d'entrée audio (P111).

■ Branchement à l'aide d'un câble HDMI (type de signal d'entrée : [HDMI] P39)

■Sortie audio vers les haut-parleurs

Il est possible de faire sortir le son des images projetées par des haut-parleurs amplifiés.

- Utilisez un câble audio sans résistance intégrée. L'utilisation d'un câble audio avec une résistance intégrée réduit le volume audio.

Branchement d'un équipement audiovisuel

Branchez le projecteur et l'équipement audiovisuel.

La description fournie représente un exemple. Pour de plus amples informations, consultez le manuel relatif à l'équipement audiovisuel connecté.

Avant de brancher les câbles, éteignez le projecteur et l'équipement audiovisuel.

■Branchement sur la borne de sortie vidéo numérique (connexion numérique)

Branchement à l'aide d'un câble HDMI (type de signal d'entrée : [HDMI] P39)

Équipement audiovisuel Caméscope numérique Borne de sortie vidéo numérique (borne HDMI) Câble HDMI (non compris) * Lorsqu'un câble HDMI est branché, le son numérique est connecté simultanément. Projecteur Vers la borne HDMI Ø1 DVI-I Ø2 COMPONENT HDMI

■Branchement sur la borne de sortie vidéo analogique (connexion analogique)

Branchement à l'aide d'un câble à composantes (type de signal d'entrée : [Composantes] P39)

Des signaux vidéo composantes provenant de l'équipement audiovisuel peuvent être envoyés au projecteur en connectant le câble à composantes à la borne COMPONENT du projecteur.

Utilisez un câble de composant disponible dans le commerce (non inclus) correspondant au type de la borne de l'équipement audiovisuel pour établir une connexion de relais.

• Utilisez un câble audio sans résistance intégrée. L'utilisation d'un câble audio avec une résistance intégrée réduit le volume audio.
• La borne AUDIO IN peut être modifiée sur l'écran de sélection de la borne d'entrée audio (P111).

■Sortie audio vers les haut-parleurs

Il est possible de faire sortir le son des images projetées par un équipement audiovisuel ou des haut-parleurs amplifiés.

Utilisez un câble audio sans résistance intégrée. L'utilisation d'un câble audio avec une résistance intégrée réduit le volume audio.

Branchement du projecteur

Connectez le cordon d'alimentation au projecteur et branchez-le.

Branchez la borne de terre sur la prise électrique reliée à la terre. Sinon, cela risque de provoquer un choc électrique. Cela peut aussi causer de l'interférence électromagnétique sur les ordinateurs et affecter la réception des téléviseurs et des radios.

• Introduisez complètement la fiche du cordon d'alimentation dans la prise.
• Après avoir désactivé le projecteur, attendez au moins 5 minutes avant de l'activer à nouveau. Le fait d'allumer le projecteur juste après l'avoir éteint peut réduire la durée de vie de la lampe.

Débranchez le cordon d'alimentation lorsque vous n'utilisez pas l'appareil.

Début de la projection

Début et arrêt de la projection

■Début de la projection

Appuyez sur la touche POWER de la télécommande ou du projecteur.

Le témoin [POWER ON] clignote d'abord en vert, puis il reste allumé sans clignoter.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT AUTO PC 1

Projecteur ID BY ER ON

■Arrêt de la projection

Appuyez deux fois sur la touche POWER de la télécommande ou du projecteur.

Télécommande POWER INPUT FOCUS ZOOM LENS-SHIFT ASPECT oV/ 1 AUTO PC

Projecteur ID BY ERON

■Lorsque l'écran de sélection de langue apparaît

Une fenêtre apparaît lorsque le projecteur est allumé pour la première fois. Vous pouvez sélectionner une langue utilisée par le projecteur pour afficher les menus et les messages dans la fenêtre. Sélectionnez la langue souhaitée avec les touches de pointeur et appuyez sur la touche OK.

Vous pouvez modifier ultérieurement la langue dans le menu. (P108)

Si l'écran de sélection de langue est flou, réglez la mise au point. (P44)

Télécommande OK 3 SHIFT KEYSTONE MENU

Projecteur +VOL OK +VOL - VOL

Langue English Deutsch Français Italiano Español Português Svenska Русский Nederlands Suomi Norsk Türkçe Polski Magyar Čeština Dansk إنظباني 中文简体 中文繁體 한국아 日本語

Un élément mis en évidence en orange est sélectionné.

■Lorsque la fenêtre Entrez mot de passe apparaît

Si vous avez défini un mot de passe, la fenêtre de saisie du mot de passe apparaît. Saisissez le mot de passe. (P109)

■Lorsque « Aucun signal » apparaît

Lors de l'utilisation d'un ordinateur portable, l'utilisateur doit activer la sortie moniteur externe. (P145)

Appuyez sur la touche INPUT pour sélectionner le signal d'entrée. (P40)

■Lorsque la fenêtre Ordinateur portable n'apparaît pas

Configurez l'ordinateur portable pour qu'il sorte des signaux vers un moniteur externe. Pour de plus amples détails, reportez-vous à la section « Changement de la sortie d'écran d'un ordinateur portable » ci-dessous.

■Réglage de l'image

• Réglez la résolution de l'affichage de l'ordinateur sur le niveau le plus élevé ou sur le niveau le plus proche de ce réglage. (P41)
• Utilisez la fonction PC auto pour ajuster le décalage de l'image de l'ordinateur ou le scintillement de l'écran. (P43)
• Ajustez la taille des images projetées en zoomant. Pour l'objectif à zoom standard, l'objectif à zoom long, l'objectif à zoom extra long, et l'objectif à zoom grand angle, utilisez le zoom optique (P45). Pour l'objectif fixe court, utilisez le zoom numérique (P148).
• S'il y a de la distorsion trapézoïdale, corrigez-la en appuyant sur la touche D.SHIFT/KEYSTONE. (P56)
• Sélectionnez le format de l'image projetée (aspect écran) ou un mode d'écran (aspect) en fonction du format de l'écran, du type de signal image d'entrée, etc. (P48 – P55)
• Sélectionnez un mode image en fonction de l'image projetée. (P59)

L'image peut également être ajustée en projetant un schéma de test (P160).

Changement de la sortie d'écran d'un ordinateur portable

Pour la projection depuis un ordinateur portable, les réglages de l'ordinateur doivent être configurés pour basculer la sortie d'affichage.

Cette opération n'est pas requise pour un ordinateur de bureau.

■Activation de la sortie de moniteur externe

Vous pouvez activer la sortie de moniteur externe par l'intermédiaire du clavier. Pour activer la sortie de moniteur externe sur la plupart des ordinateurs, appuyez sur la touche de fonction (de [F1] à [F12]) portant l'icône du moniteur externe tout en maintenant enfoncée la touche [Fn].

Tout en appuyant sur la touche Fn appuyez sur une touche telle que .

• La touche de fonction que vous utilisez et la méthode utilisée pour activer la sortie de moniteur externe varient selon le modèle. Pour plus d'informations, reportez-vous au manuel de votre ordinateur portable.
• Avec Windows 8.1, Windows 8 ou Windows 7, vous pouvez activer la sortie image en maintenant le logo Windows et en appuyant sur la touche [P].

Paramètres de menu relatifs à l'installation

Verrouillage des paramètres d'installation

[Paramètres d'installation] > [Verrou de position]

HDMI Composantes LAN

PC numérique PC analogique

L'utilisation des fonctions relatives à l'installation peut être impossible.

PC analogique 1 Paramètres d'installation Verrou de position ▶ Désactivé Invers H/V image Activé Aspect écran 16:10 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglases professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Désactivé Le verrou de position n'est pas utilisé.

Activé Empêche le réglage des fonctions liées à l'installation.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage par défaut d'usine est [Désactivé].
• Le verrouillage s'applique aux réglages suivants :
• Invers H/V image
• Aspect écran
• Zoom
• Distorsion trapézoïdale
• Changement image numérique
• Réglages professionnels
• Sauvegarder position ou Réinit. décal. obj. dans Objectif - Position

Inversion de l'affichage de l'image

[Paramètres d'installation] > [Invers H/V image]

HDMI Composantes LAN

PC numérique PC analogique ○ USB

Sélectionnez ce réglage si vous voulez suspendre le projecteur au plafond ou projeter une image depuis l'arrière de l'écran.

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image ► Aucun Aspect écran Monté au plafond Zoom Arrière Distorsion trapézoidale Arrière/plafond Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Aucun Sélectionnez ceci pour projeter une image normalement.

Monté au plafond Sélectionnez ceci pour projeter une image avec le projecteur suspendu au plafond. L'image projetée est inversée en position verticale et horizontale.

Arrière Sélectionnez ceci pour projeter une image depuis l'arrière de l'écran. L'image projetée est inversée en position horizontale.

Arrière/ plafond Sélectionnez ceci pour projeter une image depuis l'arrière de l'écran avec le projecteur suspendu au plafond. L'image projetée est inversée en position verticale.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Aucun] est le réglage d'usine par défaut.

Normal (Aucun)

Arrière, montage au plafond

• Pour suspendre le projecteur au plafond, utilisez le support en option. Contactez le Canon Call Center pour obtenir de plus amples informations.
• Si vous inversez l'image, le réglage de la distorsion trapézoïdale est réinitialisé. Procédez à nouveau au réglage.

Spécification de l'aspect d'écran

MENU > [Paramètres d'installation] > [Aspect écran]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Sélectionnez en fonction du format de l'écran de projection. (P48)

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran ► 16:10 Zoom 16:9 Distorsion trapézoidale 4:3 Changement image numérique Chang. image n. 16:9 Réglages professionnels Chang. image n. 4:3 Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

16:10 Sélectionnez ceci lorsque vous utilisez un écran avec un format 16:10.

16:9 Sélectionnez ceci lorsque vous utilisez un écran avec un format 16:9.

4:3 Sélectionnez ceci lorsque vous utilisez un écran avec un format 4:3.

Chang. image n. 16:9 Sélectionnez ceci lorsque vous utilisez un écran avec un format 16:9. La correction de trapèze ne peut pas être effectuée dans ce mode. Toutefois, lors de la projection du niveau, il est possible de déplacer l'image vers le haut / vers le bas. Pour plus de détails sur la manière de déplacer l'image, reportez-vous à la page 51.

Chang. Sélectionnez ceci lorsque image n. vous utilisez un écran avec un 4:3 format 4:3.

La correction de trapèze ne peut pas être effectuée dans ce mode. Toutefois, lors de la projection du niveau, il est possible de déplacer l'image vers la gauche / vers la droite. Pour plus de détails sur la manière de déplacer l'image, reportez-vous à la page 52.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [16:10] est le réglage d'usine par défaut.
- La modification de l'aspect d'écran réinitialisera tout réglage de distorsion trapézoïdale ou de décalage d'image numérique.
• [Auto] peut avoir été sélectionné automatiquement pour l'aspect, en fonction du réglage de l'aspect de l'écran.

Réglage de la taille des images projetées

MENU > [Paramètres d'installation] > [Zoom] ○ HDMI Composantes LAN ○ ○ PC numérique PC analogique ○ USB

Avec l'objectif fixe court, les images projetées ne tenant pas dans l'écran peuvent être projetées à une taille numériquement réduite.

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran 16:10 Zoom Distorsion trapézoidale Réglage coins Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Appuyez sur la touche [sur la télécommande pour projeter les images à une taille réduite, et appuyez sur la touche [pour agrandir les images à leur pleine taille. Les images peuvent être projetées à 75-100% de leur taille originale.

- Le réglage d'usine par défaut est 100%. Réglez l'ajustement du trapèze (P149) sur [Réglage coins].

Les touches D.ZOOM de la télécommande ne peuvent pas être utilisées pour cette fonction [Zoom].

• [Zoom] n'est pas disponible lorsque les fonctions suivantes sont utilisées.
• Correction horizontale/verticale de trapèze (P56)
• Mode d'écran partagé (P69)
• L'utilisation de [Zoom] après avoir spécifié le réglage de coins (P57) annulera les paramètres de réglage de coins et appliquera le paramètre de zoom. Utilisez plutôt [Zoom] avant de régler finement la position d'image avec le réglage de coins.
• Si les images dépassent toujours de l'écran après l'utilisation de [Zoom], vous pouvez utiliser le réglage de coins (P57) pour régler finement la position des coins d'image, de sorte que l'image ne dépasse pas de l'écran.
• Si vous optez pour un objectif autre que l'objectif fixe court, le réglage sera réinitialisé à 100 %.

Spécification de la correction de trapèze

[Paramètres d'installation] > [Distorsion trapézoidale]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Deux types de correction de trapèze sont disponibles : distorsion horizontale/verticale et réglage de coins. La correction de trapèze peut aussi être réinitialisée. La correction de trapèze peut être appliquée en appuyant sur la touche D.SHIFT/KEYSTONE. (P56)

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran 16:10 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique►Réglage coins Réglages professionnels Réinit. Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Distorsion horiz-verti	Effectue la correction de la distorsion trapézoïdale horizontale-verticale lorsque la touche D.SHIFT/KEYSTONE est enfoncée.
Réglage coins	Effectue le réglage de coins lorsque vous appuyez sur la touche D.SHIFT/KEYSTONE.

Réinit. Réinitialise la valeur de distorsion trapézoïdale spécifiée.

Si vous appuyez sur la touche D.SHIFT/KEYSTONE lorsque l'aspect d'écran est [Chang. image n. 16:9] ou [Chang. image n. 4:3], vous pouvez procéder au réglage Changement image numérique.

- Si vous réinitialisez la valeur de la distorsion trapézoïdale, le réglage du zoom sera également réinitialisé pour l'objectif fixe court (RS-IL03WF).

Spécification du décalage d'image numérique

MENU > [Paramètres d'installation] > [Changement image numérique]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Permet de modifier la position de l'image projetée.

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran Chang. image n. 16:9 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Appuyez sur la touche OK ou [▶], pour afficher l'écran de réglages du décalage d'image numérique.

Régl. changement image num. +0

Corrigez à l'aide des touches [▲/ [ ]▼ (pour Chang. image n. 16:9) ou des touches [▼/ [ ]▶ pour Chang. image n. 4:3).

Lorsque la correction est achevée, appuyez sur la touche OK.

• Ceci ne peut pas être sélectionné lorsque l'aspect d'écran est 16:9, 16:10 ou 4:3.
• Le réglage vertical d'image est disponible avec un aspect d'écran de [Chang. image n. 16:9], et l'horizontal avec [Chang. image n. 4:3].

Spécification du microdécalage d'image numérique

MENU > [Paramètres d'installation] > [Réglages professionnels] > [Microdécalage image numérique]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Servez-vous de ce réglage pour régler avec précision la position de l'image projetée.

Réglages professionnels Microdécalage image numérique ▶Désactivé Enregistrement Régler Mode ventilateur Normal Projection verticale Désactivé Fusion des bords Désactivé Retour

Dés- N'exécute pas le microdécalage activé d'image numérique.

Régler

Affiche l'écran du microdécalage d'image numérique.

Microdécalage image numérique Régler Tableau Retour

Régler

Pour régler avec précision la position de projection. Utilisez les touches [▲/[] pour le décalage vertical. Utilisez les touches [◀/[] pour le décalage horizontal. Lorsque vous avez terminé le réglage, appuyez sur la touche OK.

Tableau

Affiche un tableau pour aider au réglage. Regardez le tableau pendant que vous réglez avec précision la position avec cette fonction.

Retour

Une fois terminé, appuyez sur OK pour fermer le tableau.

Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

Réglage de l'enregistrement d'image

[Paramètres d'installation] > [Réglages professionnels] > [Enregistrement]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Règle les couleurs désalignées. Vous pouvez régler séparément l'enregistrement du rouge, du vert et du bleu.

Réglages professionnels Microdécalage image numérique Enregistrement ▶ Désactivé Mode ventilateur Projection verticale Fusion des bords Retour Régler Régler Désactivé Désactivé

Dés- L'enregistrement d'image n'est pas activé effectué.

Régler

Affiche l'écran d'enregistrement d'image.

Enregistrement Rouge Vert Bleu Tableau Retour

Rouge, Vert, Bleu

Pour corriger le mauvais alignement des couleurs correspondantes. Utilisez les touches [▲/[] pour le réglage vertical. Utilisez les touches [◀/[] pour le réglage horizontal. Lorsque vous avez terminé le réglage, appuyez sur la touche OK.

Tableau

Affiche un tableau pour aider au réglage. Regardez le tableau pendant que vous réglez les couleurs avec cette fonction.

Retour

Une fois terminé, appuyez sur OK pour fermer le tableau.

Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

Spécification du mode de ventilateur

[Paramètres d'installation] > [Réglages professionnels] > [Mode ventilateur]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Permet un refroidissement adéquat en basculant le mode de ventilateur sur le réglage de fonctionnement à altitude basse ou élevée (au-delà de 2 300 m).

Réglages professionnels Microdécalage image numérique Régler Enregistrement Régler Mode ventilateur ▶ Normal Projection verticale Altitude élevée Fusion des bords Désactivé Retour

Normal Réglage pour l'utilisation aux altitudes inférieures à 2 300 m.

Altitude élevée Réglage pour l'utilisation aux altitudes de 2 300 m ou plus.

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

• [Normal] est la valeur par défaut d'usine.

Des réglages incorrects peuvent raccourcir la durée de service de la lampe et d'autres pièces.

Spécification de la projection verticale

[Paramètres d'installation] > [Réglages professionnels] > [Projection verticale]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez assurer un refroidissement adéquat en basculant le mode de ventilateur en fonction d'une installation orientée vers le haut ou vers le bas. Pour les précautions, consultez « Installez l'appareil en l'orientant dans le bon sens » en page 123.

Réglages professionnels Microdécalage image numérique Régler Enregistrement Régler Mode ventilateur Normal Projection verticale ▶Désactivé Fusion des bords Vers le haut Retour Vers le bas

Désactivé Ne modifie pas le mode de ventilateur.

Vers le haut Réglage pour l'utilisation lorsque le projecteur est orienté vers le haut

Vers le bas Réglage pour l'utilisation lorsque le projecteur est orienté vers le bas

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

• Veillez à exécuter ce réglage pour utiliser la projection verticale.
• Même si vous effectuez ce réglage, la projection verticale entraînera une plus courte durée de service de la lampe et d'autres pièces que la projection horizontale.

Sauvegarde et rétablissement des positions d'objectif

[Paramètres d'installation] > [Objectif - Position]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Le projecteur peut garder en mémoire des informations sur la position de l'objectif. Jusqu'à trois groupes d'informations sur l'objectif (notamment les réglages de mise au point, de zoom et de décalage de l'objectif) peuvent être sauvegardés, et l'objectif peut être ramené à ces positions.

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran 16:10 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Schéma test Désactivé

Si vous appuyez sur la touche OK ou la touche [▶, l'écran [Objectif - Position] s'affiche.

Objectif - Position Charger position 1 Charger position 2 Charger position 3 Sauvegarder position 1 Sauvegarder position 2 Sauvegarder position 3 Réinit. décal. obj. Retour

Sélectionnez au moyen des touches [▲] ▼ [ ] .

Les options suivantes sont disponibles sur l'écran [Objectif - Position].

Charger position 1–3	Ramène l’objectif aux positions sauvegardées au moyen de Sauvegarder position 1 à 3.
Sauvegarder position 1–3	Sauvegarde la position de l’objectif sur les positions 1 à 3.
Réinit. décal. obj.	Ramène l’objectif à sa position initiale.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Pour verrouiller (protéger) la position sauvegardée, réglez [Verrou de position] (P146) sur [Activé].
• [Charger position] n'est pas disponible tant que vous n'exécutez pas une fois [Sauvegarder position].
• Les valeurs des réglages suivants sont sauvegardées en plus des informations sur la position de l'objectif :
• Distorsion horiz-verti/Réglage coins
• Couleur écran
• Aspect écran
• Zoom
• Changement image numérique
• La position d'origine de l'objectif varie selon le type d'objectif utilisé.

• Lorsque les positions d'objectif sauvegardées sont rétablies, les images peuvent être projetées dans une position légèrement différente que la position sauvegardée.
• Si vous spécifiez une taille d'image légèrement plus petite que la taille d'écran (zone d'image), vous pouvez permuter entre plusieurs positions d'objectif sans que l'image sorte de l'écran.
• Lorsqu'un positionnement précis est nécessaire, utilisez les fonctions de décalage de l'objectif, de zoom et de mise au point pour un réglage précis.

Réglage des couleurs de l'écran

[Paramètres d'installation] > [Couleur écran]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez ajuster la qualité des couleurs des images projetées en fonction des couleurs de l'écran de projection.

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran 16:10 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran Tableau vert Schéma test Régler

Normal Sélectionnez ce paramètre si vous utilisez un type d'écran de projection standard. Les images sont projetées dans une qualité de lumière similaire à la lumière naturelle.

Tableau vert Sélectionnez ce paramètre si un tableau vert (de couleur vert foncé) est utilisé comme écran de projection. Une qualité de couleur similaire à celle de l'option [Normal] est obtenue sur le tableau vert.

Régler Sélectionnez ce paramètre pour effectuer un ajustement détaillé. La fenêtre contextuelle suivante apparaît.

Régler Rouge Vert Blev Retour

Appuyez sur les touches [▲/ [ ]▼ pour sélectionner une couleur. [▶] permet d'assombrir la couleur sélectionnée. [▶] permet d'éclaircir la couleur sélectionnée.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Normal] est la valeur par défaut d'usine.

Spécification d'une position de menu

MENU > [Paramètres d'installation] > [À l'écran] > [Position menu]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Vous pouvez modifier la position des menus affichés.

À l'écran Position menu Guide Activé Afficher statut d'entrée Activé Aff. alerte surchauffe Désactivé Temps d'affichage menu Normal Affichage avertiss. lampe Activé Affichage avertiss. filtre air Activé Affichage ID écran partagé Activé Retour

Utilisez les touches [▲/ [ ]◀[ ] /▼] ▶ pour déplacer le menu sur la position souhaitée.

Position menu Utilisez la touche pointeur pour sél la position menu. Appuyez sur OK pour fermer.

Après avoir déplacé le menu sur la position souhaitée, appuyez sur la touche OK pour confirmer votre réglage, puis sur la touche MENU.

Affichage/masquage de la fenêtre Guide

[Paramètres d'installation] > [À l'écran] > [Guide]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez choisir d'afficher ou de masquer la fenêtre Guide qui explique les opérations.

À l'écran Position menu Guide Désactivé Afficher statut d'entrée ► Activé Aff. alerte surchauffe Désactivé Temps d'affichage menu Normal Affichage avertiss. lampe Activé Affichage avertiss. filtre air Activé Affichage ID écran partagé Activé Retour

Désactivé Permet de masquer la fenêtre Guide.

Activé Permet d'afficher la fenêtre Guide.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage par défaut d'usine est [Activé].
• La fenêtre Guide s'affiche dans les conditions suivantes.
• Lorsque aucun signal d'entrée n'est détecté. (P145)
• Lorsque une touche non valide est pressée en mode [BLANK], [FREEZE] ou [D.ZOOM]. (P64, P66)
• Lorsque le verrou de position est réglé sur [Activé] (P146).
• Lorsque le projecteur est déjà sous tension et que la touche POWER est enfoncée.

Affichage/masquage du statut d'entrée

MENU > [Paramètres d'installation] > [À l'écran] > [Afficher statut d'entrée]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez indiquer si le statut du signal doit être affiché sur l'écran lorsqu'il n'y a pas de signal ou lors du réglage du signal.

À l'écran Position menu Guide Activé Afficher statut d'entrée Désactivé Aff. alerte surchauffe ► Activé Temps d'affichage menu Normal Affichage avertiss, lampe Activé Affichage avertiss, filtre air Activé Affichage ID écran partagé Activé Retour

Désactivé Le statut d'entrée n'est pas affiché.

Activé Le statut d'entrée est affiché.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Le réglage par défaut d'usine est [Activé].

Affichage/masquage des avertissements de surchauffe

MENU > [Paramètres d'installation] > [À l'écran] > [Aff. alerte surchauffe]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Il est possible d'afficher ou de masquer l'icône d'[Avertissement de température élevée], en sélectionnant, lorsque la température à l'intérieur du projecteur augmente et approche la limite de surchauffe.

À l'écran Position menu Guide Activé Afficher statut d'entrée Activé Aff. alerte surchauffe ►Désactivé Temps d'affichage menu Activé Affichage avertiss, lampe Activé Affichage avertiss, filtre air Activé Affichage ID écran partagé Activé Retour

Désactivé L'icône d'[Avertissement de température élevée] ne s'affiche pas.

Activé L'icône d'[Avertissement de température élevée] s'affiche.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU. Lorsque [Activé] est réglé, l'icône d' [Avertissement de température élevée] indiquée ci-dessous s'affiche lorsque la température à l'intérieur du projecteur est anormalement élevée.

Écran

• [Désactivé] est le réglage par défaut d'usine.

Spécification du temps d'affichage de menu

MENU > [Paramètres d'installation] > [À l'écran] > [Temps d'affichage menu]

○ HDMI Composantes LAN ○ PC numérique PC analogique ○ USB

Le réglage du temps d'affichage menu peut être allongé des 10 ou 30 secondes normales à 3 minutes.

À l'écran Position menu Guide Activé Afficher statut d'entrée Activé Aff. alerte surchauffe Désactivé Temps d'affichage menu ▶ Normal Affichage avertiss. lampe Étendu Affichage avertiss. filtre air Activé Affichage ID écran partagé Activé Retour

Normal Le menu est affiché pendant 10 ou 30 secondes.

Étendu Le menu est affiché pendant 3 minutes.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Normal] est la valeur par défaut d'usine.
- Les durées d'affichage suivantes sont également modifiées.

Élément [Normal]		[Étendu]
-Écran MENU	30 secondes	3 minutes
-Entrée (P40)
-Ajustement du trapèze (P56)
-Réinitialisation du trapèze (P58)
-Réglage mise au point (P44)
-Réglage zoom (P45)
-Régl. décal. object. (P46)
-Réinit. décal. obj. (P154)	10 secondes	3 minutes
-Réglage du changement d'image numérique (P51, P52)
-Réinitialisation du changement d'image numérique (P53)
-Aspect (P55)
-Mode d'image (P59)
-Réglage du volume (P65)
-Correction gamma (P90)

Affichage/masquage des avertissements de remplacement de la lampe

[Paramètres d'installation] > [À l'écran] > [Affichage avertiss. lampe]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Un message vous conseillant de changer la lampe peut être réglé pour s'afficher lorsque la lampe a été utilisée pendant la période de temps spécifiée.

À l'écran Position menu Guide Activé Afficher statut d'entrée Activé Aff. alerte surchauffe Désactivé Temps d'affichage menu Normal Affichage avertiss. lampe Désactivé Affichage avertiss. filtre air ► Activé Affichage ID écran partagé Activé Retour

Désactivé Le message de préparation de la lampe et l'avertissement de la lampe ne s'affichent pas.

Activé Le message de préparation de la lampe et l'avertissement de la lampe s'affichent.

Le témoin LAMP du projecteur clignote lorsqu'il est temps de remplacer la lampe, et il est recommandé de remplacer la lampe (P207) à ce moment.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Le réglage par défaut d'usine est [Activé].

Affichage/masquage des avertissements de nettoyage du filtre

[Paramètres d'installation] > [À l'écran] > [Affichage avertiss. filtre air]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Un message vous conseillant d'effectuer un nettoyage peut être réglé pour s'afficher lorsque le filtre doit être nettoyé.

À l'écran Position menu Guide Activé Afficher statut d'entrée Activé Aff. alerte surchauffe Désactivé Temps d'affichage menu Normal Affichage avertiss. lampe Activé Affichage avertiss. filtre air Désactivé Affichage ID écran partagé ► Activé Retour

Désactivé L'avertissement de filtre à air n'est pas affiché.

Activé L'avertissement de filtre à air est affiché.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- Le réglage par défaut d'usine est [Activé].

Régler [Affichage avertiss. filtre air] sur [Désactivé] désactive l'avertissement de nettoyage du filtre à air. Nous vous recommandons de vérifier le compteur de filtre à air (P115) de temps à autre pour déterminer le moment de remplacement du filtre. Lorsque le compteur dépasse 300 heures, le moment est venu de nettoyer le filtre (P202).

Affichage/masquage de l'identifiant d'écran partagé

[Paramètres d'installation] > [À l'écran] > [Affichage ID écran partagé]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Spécifiez s'il faut afficher ou masquer le chiffre (1 ou 2) qui identifie les écrans en mode d'écran partagé. Notez que, même si vous sélectionnez [Désactivé], un marqueur s'affichera dans le coin de l'écran pour identifier le côté qui a les droits de commande.

À l'écran Position menu Guide Activé Afficher statut d'entrée Activé Aff. alerte surchauffe Désactivé Temps d'affichage menu Normal Affichage avertiss. lampe Activé Affichage avertiss. filtre air Activé Affichage ID écran partagé Désactivé Retour ► Activé

Désactivé Masque l'identifiant d'écran.

Activé Affiche l'identifiant d'écran.

Lorsque le réglage est terminé, appuyez sur la touche OK pour confirmer votre réglage et appuyez sur la touche MENU.

- Le réglage par défaut d'usine est [Activé].

Schémas de test affichés

[Paramètres d'installation] > [Schéma test]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Vous pouvez projeter un schéma de test (P221) pour vérifier la résolution, la couleur et autres détails sans même fournir un signal d'entrée.

PC analogique 1 Paramètres d'installation Verrou de position Désactivé Invers H/V image Aucun Aspect écran 16:10 Zoom Distorsion trapézoidale Distorsion horiz-verti Changement image numérique Réglages professionnels Objectif - Position Couleur écran Normal À l'écran ►Désactivé Schéma test Activé

Désactivé Cessez d'afficher le schéma de test.

Activé Affichez le schéma de test.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.
• Pendant l'affichage du schéma de test, vous pouvez utiliser les touches [▲/ [ ]▼ pour basculer entre les schémas de test. De plus, si un schéma de test a des réglages d'options, vous pouvez modifier les réglages à l'aide des touches [◀/ [ ]▶ (P221)

Projection depuis plusieurs projecteurs en même temps (Fusion des bords)

[Paramètres d'installation] > [Réglages professionnels] > [Fusion des bords]

○ HDMI Composantes LAN	○
○ PC numérique PC analogique	○ USB

Les images en chevauchement de plusieurs projecteurs utilisés ensemble peuvent être fusionnées pour rendre l'image d'ensemble plus unie.

Suivez ces étapes lorsque vous utilisez deux projecteurs côte à côte.

• Pour simplifier le réglage, utilisez la même position de décalage d'objectif et le même mode d'image (dans l'idéal, [Photo/sRGB]) sur chaque projecteur.
• Pour des résultats de fusion des bords optimaux, procédez aux réglages suivants.
  (1) Niveau de noir, niveau de blanc et température couleur (P90) en ajustant la luminosité (P88), le contraste (P89), le gain R / G / B et l'offset
  (2) Réglage couleur avec le Réglage des couleurs sur 6 axes (P95)
  (3) Réglage Gamma par réglage précis du gamma (P96)

1 Dans le menu [Paramètres d'installation], sélectionnez [Réglages professionnels] > [Fusion des bords].

2 Sélectionnez [Régler].

Réglages professionnels Microdécalage image numérique Régler Enregistrement Régler Mode ventilateur Normal Projection verticale Désactivé Fusion des bords Désactivé Retour ► Régler

La fenêtre de fusion des bords s'affiche.

Fusion des bords Côté Gauge Droite Haut Bas Largeur Position de départ 0 0 0 0 0 0 Réglage de fusion des couleurs Désactivé Réglage niveau de noir Désactivé Margueur Désactivé Réinit. Retour

Paramètres de menu relatifs à l'installation

Vous pouvez alors utiliser les réglages suivants dans le menu de fusion des bords.

Dés-activé			Ne fusionnez pas les zones qui se chevauchent.
Régler	Affichez le menu pour la fusion des zones qui se chevauchent.
Côté
	Gauche, Droite, Haut, Bas	Largeur Position de départ	Spécifiez la largeur entre les marqueurs de départ et de fin.
			Déplace le marqueur de la position de départ.
Réglage de fusion des couleurs	Désactivé		Ne réglez pas les couleurs des images fusionnées.
	Régler		Réglez la couleur de la zone qui se chevauche. (P164)
Réglage niveau de noir	Désactivé		Ne réglez pas le niveau de noir.
	Régler		Réglez le niveau de noir des zones d'image qui ne se chevauchent pas. (P165)
Marqueur	Désactivé		Cachez les marqueurs.
	Activé		Affichez les marqueurs montrant la zone de fusion réglable avec une ligne rouge au début et une ligne verte à la fin.
Réinit.			Réinitialisez les réglages du marqueur.

• Si vous avez déjà achevé les réglages de fusion des bords, la sélection de [Régler] les appliquera.
• Pour rétablir les réglages d'usine par défaut, sélectionnez [Réinit.].

3Réglez [Marqueur] sur [Activé].

Les lignes de marqueur sont projetées sur les images. Le marqueur rouge indique la position de départ pour le réglage, et le marqueur vert la position de fin.

Fusion des bords Côté Largeur Position de départ Gauche 0 0 Droite 0 0 Haut 0 0 Bas 0 0 Réglage de fusion des couleurs Désactivé Réglage niveau de noir Désactivé Marqueur Activé Réinit. Retour

Par défaut, seul le marqueur rouge est visible, car les marqueurs vert et rouge s'affichent à la même position.

4 Sélectionnez la position où les images se chevauchent.

Lorsque vous réglez l'image de gauche, cette zone se trouve le long du bord droit de l'image. Dans la fenêtre de fusion des bords, sélectionnez [Côté] > [Droite].

Image gauche Image droite

Zone de chevauchement

Fusion des bords Côté Gauche Droite Haut Bas Largeur Position de départ 0 0 0 0 0 0 Réglage de fusion des couleurs Réglage niveau de noir Marqueur Rémit. Retour Déactivé Déactivé Activé

5Utilisez la touche [ ] de la télécommande pour sélectionner [Position de départ] et utilisez les touches [4/ [ ] pour déplacer le marqueur vers le bord droit où les images se chevauchent.

6Utilisez la touche [ ] de la télécommande pour sélectionner [Largeur] et utilisez les touches [4/ [ ] pour déplacer le marqueur sur la zone de chevauchement.

La zone qui se trouve entre les marqueurs de départ et de fin est appelée zone de fusion. La luminosité de cette zone est automatiquement réglée pour correspondre à la luminosité des autres zones d'image. Une fois terminés les réglages pour l'image de gauche, procédez de la même façon pour l'image de droite, pour spécifier la zone de fusion le long du bord gauche. Ajustez la zone de sorte que la zone de fusion soit la même pour les images de gauche et de droite.

Si la zone de fusion spécifiée est grande, il se peut qu'elle recouvre les boîtes de dialogue pour la sélection de signal d'entrée ou l'état. Dans ce cas, basculez temporairement la fusion des bords de [Régler] à [Désactivé], vérifiez l'affichage, puis revenez au réglage de [Régler].

Bien que le marqueur de départ soit normalement aligné sur le bord de l'image, il est possible de l'aligner davantage vers le centre de l'image. Dans ce cas, la zone de fusion noire se trouvera à l'extérieur du marqueur de départ.

7Réglez [Marqueur] sur [Désactivé].

Fusion des bords avec quatre projecteurs

Il est aussi possible de fusionner les images de quatre projecteurs, tel qu'illustré ci-contre à gauche. Spécifiez la zone de fusion où chaque image chevauche les autres.

Exemple : Lorsque vous spécifiez la zone de fusion pour l'image inférieure droite, configurez les réglages pour les zones de fusion le long des bords supérieur et gauche de l'image. Achevez les réglages des trois autres images de la même façon pour les bords qui se chevauchent.

■Instructions avancées : Réglage couleur

En projection superposée, les portions des images dans la zone de chevauchement qui captent d'autres couleurs ou sont décolorées peuvent être plus visibles. Vous pouvez rendre cette zone de chevauchement moins gênante en exécutant [Réglage de fusion des couleurs].

1 Sur l'écran de fusion des bords à l'étape 2 d'« Instructions de base » (P161), sélectionnez [Réglage de fusion des couleurs] > [Régler].

Fusion des bords Côté Gauge Droite Haut Bas Largeur Position de départ 0 0 0 0 0 0 Réglage de fusion des couleurs Régge niveau de noir Marqueur Réinit. Retour Désactivé Régler Désactivé

La fenêtre de Réglage de fusion des couleurs s'affiche.

Vous pouvez alors utiliser les réglages suivants dans le menu de fusion des bords.

Réglage de fusion des couleurs	Réglez la couleur de la zone qui se chevauche.
	Dés-activé
	Régler
	Blanc Ajustez le niveau de blanc.
	Rouge Ajustez le niveau de rouge.
	Vert Ajustez le niveau de vert.
	Bleu Ajustez le niveau de bleu.

2 Sélectionnez [Blanc] et utilisez les touches [ ] ◀[ ] d▶ la télécommande pour ajuster la valeur pour le blanc.

Réglage de fusion des couleurs Blanc +0 Rouge +0 Vert +0 Bleu +0 Retour

Tout en regardant l'image, ajustez la valeur pour éliminer les couleurs indésirables dans la zone de chevauchement.

Réglez d'abord le rouge, le vert et le bleu ensemble en changeant la valeur [Blanc], puis réglez séparément les valeurs [Rouge], [Vert] et [Bleu].

3Répétez ce réglage sur tous les projecteurs.

■Instructions avancées : Réglage niveau de noir

En projection superposée, les couleurs sombres sont projetées avec moins d'intensité que les autres couleurs dans la zone de chevauchement. Pour cette raison, les zones d'image qui se chevauchent peuvent être plus visibles lorsque les images elles-mêmes sont sombres. Vous pouvez rendre cette zone de chevauchement moins gênante en ajustant le niveau de noir des zones d'image qui ne se chevauchent pas.

Image gauche Image droite

Zone où les couleurs sombres semblent plus claires Position du marqueur de fin (caché) Zone-D Zone de fusion

Ici, la zone d'image qui ne se chevauche pas (du marqueur de fin au centre de l'image) est appelée zone « D ».

Normalement, trois zones sont identifiées dans le contexte des marqueurs de fin : A, B et C.

Dans les instructions qui suivent, seule la zone D est réglée ; la largeur de A, B et C est laissée sur la valeur par défaut de 0.

Pour préparer le réglage, réglez [Aucun signal écran] sur [Noir], lancez la projection sans signal d'entrée et éteignez l'éclairage de la pièce de façon à pouvoir vérifier les zones d'image sombres. (P101)

1 Sur l'écran de fusion des bords à l'étape 2 d'« Instructions de base » (P161), sélectionnez [Réglage niveau de noir] > [Régler].

Fusion des bords Côté Gauche Droite Haut Bas Largeur Position de départ 0 0 0 0 0 0 Réglage de fusion des couleurs Réglage niveau de noir Déactivé Marqueur ► Régler Réinit. Retour

La fenêtre de réglage du niveau de noir est affichée.

Paramètres de menu relatifs à l'installation

Vous pouvez alors utiliser les réglages suivants dans le menu de fusion des bords.

Réglage niveau de noir				Réglez le niveau de noir des zones d'image qui ne se chevauchent pas.
	Désactivé
	Régler
		Type de réglage	Niveau de noir
				Zone-D base Ajustez le niveau de noir de la zone D.
				Zone-D rouge Ajustez la composante rouge du niveau de noir de la zone D.
				Zone-D verte Ajustez la composante verte du niveau de noir de la zone D.
				Zone-D bleue Ajustez la composante bleue du niveau de noir de la zone D.

2 Sélectionnez [Type de réglage] > [Niveau de noir].

Réglage niveau de noir Type de réglage Zone Zone-B base ▶ Niveau de noir Zone-B rouge +0 Zone-B verte +0 Zone-B bleue +0 Zone-D base 0 Zone-D rouge +0 Zone-D verte +0 Zone-D bleue +0 Retour

3 Sélectionnez [Zone-D base], et utilisez les touches [ ] [▶] la télécommande pour régler les valeurs pour la zone D.

Réglage niveau de noir Type de réglage Niveau de noir Zone-B base 0 Zone-B rouge +0 Zone-B verte +0 Zone-B bleue +0 Zone-D base 0 Zone-D rouge +0 Zone-D verte +0 Zone-D bleue +0 Retour

Tout en regardant l'image, réglez les valeurs pour que la luminosité et les couleurs de la zone de fusion et de la zone D correspondent. Réglez [Zone-D base] pour réduire le niveau de noir, et réglez [Rouge], [Vert] et [Bleu] pour obtenir la tonalité de couleur optimale désirée pour le niveau de noir.

4Répétez ce réglage sur tous les projecteurs.

■Instructions avancées : Atténuer les zones de chevauchement

Les réglages apportés aux zones A, B et C peuvent rendre le niveau de noir le long du bord droit de la zone D (le bord qui longe la zone de fusion) plus visible que les zones environnantes.

Pour compenser, réglez chaque zone comme suit.

Image gauche Position du marqueur de fin (caché) Zone A : Il n'est pas possible de régler le niveau de noir. Zone B : Réglez sur un niveau de noir différent de celui de la zone D. Zone C : Réglez pour obtenir une transition douce par rapport au niveau de noir des zones B et D. CBA Zone-D Zone/de fusion Zones C-A (valeur par défaut : 0)

Réglage niveau de noir			Réglez le niveau de noir des zones d'image qui ne se chevauchent pas.
	Désactivé
	Régler
	Type de réglage	Zone
			Côté Sur l'image de réglage, sélectionnez le bord à régler (gauche/droit/haut/bas).
			Largeur-A Règle la largeur de la zone A.
			Largeur-B Règle la largeur de la zone B.
			Largeur-C Règle la largeur de la zone C.

Lorsque l'image projetée comporte plusieurs zones de fusion (sur tous les bords), vous devez régler la largeur des zones A, B et C.

Dans cet exemple, les instructions concernent le réglage de la zone B.

1 Dans la fenêtre de l'étape 2 d'« Instructions avancées : Réglage niveau de noir » (P165), sélectionnez [Type de réglage] > [Zone] > [Côté] > [Droite].

Réglage niveau de noir Type de réglage Zone Côté Gauche Largeur -A ►Droite Largeur -B Haut Largeur -C Bas Retour

2 Sélectionnez [Largeur-B], et utilisez les touches [ ] [◀] d▶ la télécommande pour spécifier la largeur de la zone B.

Cela rendra la largeur de la zone D plus étroite.

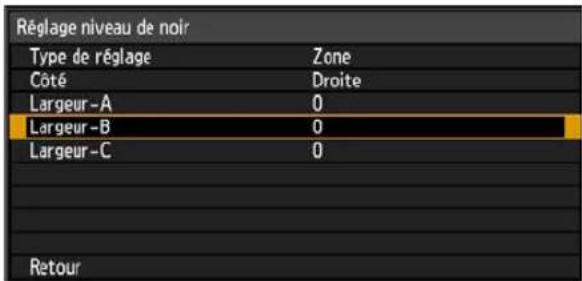

Réglage niveau de noir Type de réglage Zone Côté Droite Largeur-A 0 Largeur-B 0 Largeur-C 0 Retour

3Réglez la largeur de la zone B pour qu'elle corresponde en gros à la zone où le niveau de noir est visible, puis utilisez les réglages de fusion des bords suivants pour régler le niveau de noir de la zone B.

Réglez le niveau de noir de la zone B de la même façon que vous l'avez réglé pour la zone D.

Niveau de noir
	Zone-B base Ajustez le niveau de noir de la zone B.
	Zone-B rouge Ajustez la composante rouge du niveau de noir de la zone B.
	Zone-B verte Réglez la composante verte du niveau de noir de la zone B.
	Zone-B bleue Réglez la composante bleue du niveau de noir de la zone B.

Pour les instructions de réglage, voir « Instructions avancées : Réglage niveau de noir » (P165), étape 3.

Les résultats du réglage du niveau de noir de la zone B sont appliqués à tous les côtés.

4Réglez finement la position et la largeur de la zone B.

5 Tout en regardant l'image, réglez la largeur des zones A, B et C.

6Si nécessaire, réglez de nouveau le niveau de noir de la zone B.

7 Lorsque vous avez terminé le réglage, appuyez sur la touche MENU.

• [Désactivé] est le réglage par défaut d'usine.

- Pour réduire les couleurs gênantes et les couleurs non alignées dans les zones où les images se chevauchent, procédez au [Réglage de fusion des couleurs] en ciblant le ton principal dans l'image projetée envisagée.

Si vous procédez aux réglages avec [Réglage de fusion des couleurs] ou d'autres menus, susceptibles de ne pas éliminer les couleurs gênantes et les différences de luminosité dans les zones où les images se chevauchent.

Branchement sur un réseau

Table des matières

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Vue d'ensemble de la connexion réseau

Le branchement du projecteur sur un réseau permet de commander le projecteur depuis un ordinateur et de recevoir des notifications d'erreur de projecteur par email. Les réglages relatifs à la connexion réseau peuvent être effectués à partir du projecteur (P171) ou de l'ordinateur (P179).

En fonction de la méthode de connexion au réseau, il peut être nécessaire de préparer l'ordinateur. Une explication relative à la préparation de l'ordinateur est présentée ci-après.

Méthodes de connexion

Branchez le projecteur sur l'ordinateur à l'aide du câble LAN.

• Lorsque le réglage [Fonction réseau] du projecteur est placé sur [Désactivé] (la connexion réseau est désactivée), placez-le sur [Activé] afin de l'activer (P174).
• En vous reportant à la « Vérification des informations relatives au projecteur » (P118), vérifiez que l'adresse IP du projecteur ne chevauche pas avec celle d'autres ordinateurs branchés sur le même câble LAN. Pour configurer une adresse IP de projecteur, suivez les instructions sous « Configuration des réglages d'ordinateur » (P179) et utilisez l'écran Web, ou utilisez les réglages TCP/IP du projecteur (P175).
• Lorsque vous branchez l'ordinateur au réseau pour la première fois, il est également nécessaire d'effectuer les réglages sur l'ordinateur. Dans ce cas, consultez l'administrateur de réseau concernant les réglages nécessaires.

Dans un environnement réseau dans lequel un serveur DHCP est utilisé, choisissez [Activé] sur l'écran [DHCP] du projecteur pour activer la fonction DHCP et connectez-le (P175).

Configuration des paramètres de projecteur

À partir de l'écran de menus du projecteur, les réglages réseau peuvent être configurés sur l'onglet [Réglage réseau]. Pour des instructions sur les opérations de menu, reportez-vous à « Utilisation des menus » (P74).

Verrouillage/ déverrouillage des réglages réseau

MENU > [Réglage réseau] > [Verrouillage réglage réseau]

Vous pouvez verrouiller/déverrouiller les réglages réseau afin qu'ils ne puissent pas être modifiés.

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouiller Réglage mdp réseau ►Verrouiller Enregistrez mdp réseau Réglages de veille réseau Fonction réseau Désactivé Réglages détaillés PJLink AMX Device Discovery Crestron RoomView

Déverrouiller Permet de désactiver le verrouillage et d'autoriser la modification des autres réglages réseau. Le mot de passe doit être entré pour désactiver le verrouillage. La sélection de [Déverrouiller] affichera la fenêtre suivante. Utilisez les touches [√[ ]▼[ ]▼[ ] pour entrer le mot de passe à 4 chiffres.

Ent. mot de passe réseau Entrez mdp réseau.

Verrouiller Permet de verrouiller les réglages.

Appuyez sur la touche OK pour confirmer votre réglage, puis sur la touche MENU pour fermer la fenêtre. Les réglages sont maintenant reverrouillés. Si vous modifiez les réglages réseau, veillez à poursuivre l'opération sans fermer la fenêtre.

- Pour maintenir l'annulation du verrouillage, réglez [Réglage mdp réseau] sur [Désactivé].

Désactivation forcée du verrouillage réseau

Sur l'écran Ent. mot de passe réseau, appuyez sur les touches dans l'ordre suivant pour déverrouiller les réglages : [▲[OK]

[▶ [OK] [ ]▼OK]. Ceci réinitialise le mot de passe réseau sur [▲[ ]▲ [▲] ▲[ ] .

Spécification du mot de passe réseau

MENU > [Réglage réseau] > [Réglage mdp réseau]

Vous pouvez régler si un mot de passe est nécessaire ou pas pour modifier les réglages réseau du projecteur.

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouillé Réglage mdp réseau Désactivé Enregistrez mdp réseau Activé Réglages de veille réseau Fonction réseau Désactivé Réglages détaillés PJLink AMX Device Discovery Crestron RoomView

Désactivé Aucun mot de passe réseau n'est utilisé.

Activé Un mot de passe réseau est utilisé.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage par défaut d'usine est [Activé].

Enregistrement d'un mot de passe réseau

[Réglage réseau] > [Enregistrez mdp réseau]

Enregistrez le mot de passe réseau du projecteur.

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouillé Réglage mdp réseau Activé Enregistrez mdp réseau Réglages de veille réseau Fonction réseau Désactivé Réglages détaillés PJLink AMX Device Discovery Crestron RoomView

Lorsque [Enregistrez mdp réseau] est sélectionné, la fenêtre indiquée ci-dessous apparaît.

Saisissez un mot de passe à 4 chiffres. Saisissez le mot de passe à l'aide des touches [▼/ [ ]▲[ ] / ◀] de la télécommande.

Enregistrez mdp réseau Entrez nouveau mot de passe. * * * * Annuler

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Si vous oubliez le mot de passe, appuyez sur [▲[OK] [ ] [OK] [ ] [OK] pour rétablir le réglage d'usine par défaut.
• Le réglage d'usine par défaut est [▲] ▲ [▲] ▲[ ] .

Spécification de la consommation d'énergie en veille

[Réglage réseau] > [Réglages de veille réseau]

Spécifiez l'état d'utilisation de la fonction réseau en mode de veille comme suit.

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouillé Réglage mdp réseau Activé Enregistrez mdp réseau Réglages de veille réseau Normal Fonction réseau ►Faible puissance Réglages détaillés PJLink Activé AMX Device Discovery Désactivé Crestron RoomView Désactivé

Normal Toutes les fonctions réseau sont disponibles même en mode de veille, y compris l'écran Web, la commande via le réseau et PJLink.

Faible puissance Même en mode de veille, toutes les fonctions réseau sont disponibles. Le projecteur peut toutefois être moins réactif que d'ordinaire au début de l'utilisation de certaines fonctions.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• Le réglage d'usine par défaut est [Faible puissance].
• [Faible puissance] peut retarder l'accès au réseau de certaines fonctions. Pour un accès plus rapide, sélectionnez [Normal].
• La consommation d'énergie lorsque [Fonction réseau (câblé)] est [Activé] varie selon que [Réglages de veille réseau] est réglé sur [Normal] ou [Faible puissance].

Spécification de la fonction réseau

[Réglage réseau] > [Fonction réseau]

Vous pouvez activer ou désactiver la fonction réseau du projecteur. Vous pouvez économiser de la puissance en réglant la fonction sur [Désactivé].

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouillé Réglage mdp réseau Activé Enregistrez mdp réseau Réglages de veille réseau Fonction réseau►Désactivé Réglages détaillés Activé PJLink AMX Device Discovery Crestron RoomView

Désactivé Permet de désactiver la fonction de réseau.

Activé Permet d'activer la fonction de réseau.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

Affichage de l'adresse IP, adresse de passerelle et adresse MAC

[Réglage réseau] > [Réglages détaillés] > [Adresse IP]

Procédez comme suit pour afficher l'adresse IP du projecteur.

Notez que ces informations peuvent uniquement être affichées, et non modifiées.

Pour modifier les réglages, accédez aux réglages DHCP ou TCP/IP.

[Réglage réseau] > [Réglages détaillés] > [Adresse de passerelle]

Procédez comme suit pour afficher l'adresse de passerelle du projecteur.

Notez que ces informations peuvent uniquement être affichées, et non modifiées.

[Réglage réseau] > [Réglages détaillés] > [Adresse MAC]

Réglages détaillés Adresse IP 192 . 168 . 254 . 254 Adresse de passerelle 0 . 0 . 0 . 0 Adresse MAC 00:00:00:00:00:00 DHCP Désactivé Réglages TCP/IP Initialisation réseau Retour

Spécification du DHCP

[Réglage réseau] > [Réglages détaillés] > [DHCP]

Vous pouvez activer ou désactiver la fonction DHCP du projecteur.

Réglages détaillés Adresse IP 192 . 168 . 254 . 254 Adresse de passerelle 0 . 0 . 0 . Adresse MAC 00:00:00:00:00:00 DHCP ▶Désactivé Réglages TCP/IP Activé Initialisation réseau Retour

Désactivé Permet de désactiver la fonction DHCP. Les réglages TCP/IP sont possibles.

Activé Permet d'activer la fonction DHCP. Permet de rechercher le serveur DHCP. Étant donné que l'adresse IP est obtenue à partir du serveur DHCP, il n'est pas nécessaire d'entrer les réglages TCP/IP (adresse IP, masque sous-réseau, adresse de passerelle).

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

- [Désactivé] est le réglage par défaut d'usine.

Spécification des réglages TCP/IP

[Réglage réseau] > [Réglages détaillés] > [Réglage TCP/IP]

Configurez les réglages TCP/IP du projecteur.

Réglages détaillés Adresse IP 192 . 168 . 254 . 254 Adresse de passerelle 0 . 0 . 0 . 0 Adresse MAC 00:00:00:00:00:00 DHCP Désactivé Réglages TCP/IP Initialisation réseau Retour

Lorsque [Réglage TCP/IP] est sélectionné, la fenêtre indiquée ci-dessous apparaît. Utilisez les touches [▲/ [ ] pour sélectionner l'adresse IP, puis appuyez sur la touche OK. Puis, utilisez les touches [▼/ [ ] pour sélectionner le chiffre, et les touches [▲/ [ ] pour changer la valeur.

Appuyez sur la touche OK, puis réglez le masque sous-réseau et l'adresse de passerelle de la même manière. Pour terminer, sélectionnez [Entrer].

Réglage TCP/IP Entrez adresse réseau. Adresse IP 192 . 168 . 254 . 254 Masque sous-réseau 255 . 255 . 255 . 0 Adresse de passerelle 0 . 0 . 0 . 0 Entrer

• Les réglages par défaut d'usine sont : Adresse IP : 192.168.254.254 Masque sous-réseau : 255.255.255.0 Adresse de passerelle : 0.0.0.0
• Les réglages ne peuvent pas être effectués lorsque [DHCP] (P175) est placé sur [Activé].
• Si une valeur incorrecte est saisie, le message « Saisie invalide » s'affiche. Si cela se produit, entrez une valeur correcte.

Initialisation des réglages réseau

[Réglage réseau] > [Réglages détaillés] > [Initialisation réseau]

Vous pouvez initialiser les réglages réseau du projecteur.

Réglages détaillés Adresse IP 192 . 168 . 254 . 254 Adresse de passerelle 0 . 0 . 0 . 0 Adresse MAC 00:00:00:00:00:00 DHCP Désactivé Réglages TCP/IP Initialisation réseau Retour

Lorsque [Initialisation réseau] est sélectionné, la fenêtre indiquée ci-dessous apparaît. Sélectionnez [Oui], puis appuyez sur la touche OK.

Initialisation réseau Initialiser réglages réseau ? Oui Non

- Les éléments suivants sont initialisés.

• Réglages utilisés pour la connexion Web, tels que l'écran de réglages réseau, le nom d'utilisateur, le mot de passe et autres réglages
• Réglage du mot de passe réseau
• Fonction réseau
• Réglages de veille réseau
• Enregistrez du mot de passe réseau
• PJLink
• DHCP
• Adresse IP
• Masque sous-réseau
• Adresse de passerelle
• Adresse d'expéditeur
• Adresse de destinataire
• Nom du projecteur
• Commentaires
• Réglages de AMX Device Discovery
• Réglages de Crestron RoomView

Spécification des réglages PJLink

[Réglage réseau] > [PJLink]

Vous pouvez activer ou désactiver la fonction réseau PJLink du projecteur. Lorsque la fonction est activée, la commande peut être effectuée via le LAN à l'aide des commandes répondant aux normes PJLink.

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouillé Réglage mdp réseau Activé Enregistrez mdp réseau Réglages de veille réseau Faible puissance Fonction réseau Activé Réglages détaillés PJLink Désactivé AMX Device Discovery ► Activé Crestron RoomView Désactivé

Désactivé Permet de désactiver la fonction PJLink.

Activé Permet d'activer la fonction PJLink.

Appuyez sur la touche OK pour confirmer votre réglage puis appuyez sur la touche MENU.

• [Activé] est le réglage par défaut d'usine.
- Ce projecteur est conforme à la Classe 1 telle que définie dans les normes PJLink de la JBMIA (Japan Business Machine and Information System Industries Association). Ce projecteur supporte toutes les commandes définies par la Classe 1 PJLink, et répond également à la définition de la Classe 1 de la norme PJLink.
- Pour plus d'informations sur l'utilisation de PJLink, reportez-vous à « Réglage PJLink [PJLink] » (P193).

Qu'est-ce que PJLink ?

En septembre 2003, le PJLink Working Group a été créé au sein du Data Projector Committee. Pendant la première année, ce PJLink Working Group a standardisé PJLink comme une nouvelle spécification d'interface pour projecteurs.

PJLink est une norme unifiée pour l'utilisation et le contrôle de projecteurs.

Elle permet un contrôle centralisé de projecteurs et une utilisation à partir d'une télécommande de tous les projecteurs quel que soit le fabricant. L'objectif de JBMIA est d'améliorer le confort des utilisateurs et d'étendre l'utilisation des projecteurs par une systématisation anticipée de la vérification de réseau et du contrôle des projecteurs, qui va devenir la tendance à l'avenir.

Classe 1 : Standardisation des spécifications relatives au contrôle et à la vérification des fonctions de base du projecteur

Contrôle de base du projecteur : Commande d'alimentation, sélection d'entrée, etc.

Acquisition des informations et du statut du projecteur : Statut de la tension, statut de sélection d'entrée, statut d'erreur, durée d'utilisation de la lampe, etc.

JBMIA : Japan Business Machine and Information System Industries Association. La JBMIA est une organisation qui a été lancée en 1960 et dont le nom a été modifié le 1er avril 2002.

Site Web de PJLink : http://pjlink.jbmia.or.jp/ english/

PJLink™

PJLink est une marque déposée de JBMIA et une marque commerciale en cours d'homologation dans certains pays.

Spécification de AMX Device Discovery

MENU > [Réglage réseau] > [AMX Device Discovery]

Dans un environnement réseau, AMX Device Discovery peut être utilisé pour permettre à d'autres équipements de trouver le projecteur. Pour les réseaux sans AMX Device Discovery, sélectionnez [Désactivé].

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouillé Réglage mdp réseau Activé Enregistrez mdp réseau Réglages de veille réseau Faible puissance Fonction réseau Activé Réglages détaillés PJLink Activé AMX Device Discovery ►Désactivé Crestron RoomView Activé

Désactivé Désactive AMX Device Discovery.

Activé Active AMX Device Discovery. Le projecteur enverra régulièrement des paquets balise AMX sur le réseau.

- [Désactivé] est le réglage par défaut d'usine.

Pour de plus amples détails sur AMX Device Discovery, visitez le site Web d'AMX. http://www.amx.com/

Spécification de Crestron RoomView

[Réglage réseau] > [Crestron RoomView]

Crestron RoomView permet une gestion centralisée de plusieurs projecteurs sur un réseau. Par exemple, les projecteurs peuvent être commandés à distance pour effectuer le dépannage, pour vérifier la durée de service restante des lampes, et pour allumer ou éteindre les projecteurs. Procédez comme suit pour spécifier s'il faut ou non utiliser Crestron RoomView.

PC analogique 1 Réglage réseau Verrouillage réglage réseau Déverrouillé Réglage mdp réseau Activé Enregistrez mdp réseau Réglages de veillé réseau Fable puissance Fonction réseau Activé Réglages détaillés PJLink Activé AMX Device Discovery Désactivé Crestron RoomView ►Désactivé Activé

Désactivé Désactive Crestron RoomView.

Activé Active Crestron RoomView. Un port sera ouvert pour RoomView, et le projecteur répondra aux paquets CIP. Cela permet la communication via l'application RoomView Express/Server ou via Crestron Controller. (P194)

- [Désactivé] est le réglage par défaut d'usine.

Pour de plus amples détails sur Crestron RoomView, visitez le site Web de Crestron®. http://www.crestron.com/

Configuration des réglages d'ordinateur

Spécification d'une adresse IP

La méthode de réglage de l'adresse IP du PC pour chaque système d'exploitation est expliquée ci-après.

■Windows 8

1 Cliquez sur le bouton droit de la souris sur l'arrière-plan de l'écran de démarrage et cliquez sur [Toutes les applications] dans le coin inférieur droit.

- Utilisateurs Windows 8.1 :

Cliquez sur la flèche vers le bas dans le coin inférieur gauche de l'écran de démarrage.

2Cliquez sur [Panneau de configuration].

- Depuis le bureau :

Appuyez sur Win+X.

Dans le menu des raccourcis affiché dans le coin inférieur gauche, cliquez sur [Panneau de configuration].

3Cliquez sur [Afficher l'état et la gestion du réseau].

- Dans l'affichage des icônes :

Cliquez sur [Centre Réseau et partage].

4Cliquez sur [Modifier les paramètres de la carte].

5Cliquez avec le bouton droit de la souris sur [Ethernet], puis sur [Propriétés].

6 Dans la liste [Cette connexion utilise les éléments suivants], sélectionnez [Protocole Internet version 4 (TCP/IPv4)] et cliquez sur le bouton [Propriétés]. Notez les paramètres réseau initiaux (adresse IP, masque de sous-réseau, passerelle par défaut, etc).

7 Sélectionnez [Utiliser l'adresse IP suivante] et paramétrez l'adresse IP et le masque de sous-réseau.

L'adresse IP par défaut du projecteur est « 192.168.254.254 ». Paramétrez une adresse IP différente de celle-ci.

Exemple

Adresse IP : 192.168.254.1

Masque sous-réseau : 255.255.255.0

Propriétés de : Protocole Internet version 4 (TCP/IPv4) Cénéral Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante : Adresse IP : 192 . 168 . 254 . 1 Masque de sous-réseau : 255 . 255 . 255 . 0 Passerele par défaut : . Obtenir les adresses des serveurs DNS automatiquement Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : . Serveur DNS auxiliaire : . valider les paramètres en quittant Avancé... OK Annuler

8Une fois les réglages effectués, cliquez sur le bouton [OK], puis cliquez sur le bouton [Fermer] de la fenêtre [Propriétés de Ethernet] pour la fermer.

Windows 7

1A partir du menu [Démarrer], sélectionnez [Panneau de configuration].
2Cliquez sur [Réseau et Internet], puis sur [Afficher l'état et la gestion du réseau].
3A partir du menu situé à gauche de la fenêtre, cliquez sur [Modifier les paramètres de la carte].
4Cliquez avec le bouton droit sur [Connexion au réseau local] et ouvrez la fenêtre [Propriétés].
5 Sélectionnez [Protocole Internet version 4 (TCP/IPv4)] et cliquez sur la touche [Propriétés]. Notez les paramètres réseau initiaux (adresse IP, masque de sous-réseau, passerelle par défaut, etc).
6 Sélectionnez [Utiliser l'adresse IP suivante] et paramétrez l'adresse IP et le masque de sous-réseau.

L'adresse IP par défaut du projecteur est « 192.168.254.254 ». Paramétrez une adresse IP différente de celle-ci.

Exemple

Adresse IP : 192.168.254.1

Masque de sous-réseau : 255.255.255.0

Propriétés de : Protocole Internet version 4 (TCP/IPv4) Général Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. ○ Dûtenir une adresse IP automatiquement ● Utiliser l'adresse IP suivante : Adresse IP : 192 . 168 . 254 . 1 Masque de sous-réseau : 755 . 755 . 755 . 0 Passerele par défaut : . ○ Dûtenir les adresses des serveurs DNS automatiquement ● Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : . Serveur DNS auxiliaire : . □ Valider les paramètres en quittant Avancé... OK Annuler

7Une fois les réglages effectués, cliquez sur la touche [OK], puis cliquez sur la touche [OK] de la fenêtre [Propriétés de la connexion au réseau local] pour la fermer.

■Windows Vista

1A partir du menu [Démarrer], sélectionnez [Panneau de configuration].
2Cliquez sur [Afficher l'état et la gestion du réseau].
3A partir du menu situé à gauche de la fenêtre, cliquez sur [Gérer les connexions réseau].
4Cliquez avec le bouton droit sur [Connexion au réseau local] et ouvrez la fenêtre [Propriétés].
5 Sélectionnez [Protocole Internet version 4 (TCP/IPv4)] et cliquez sur la touche [Propriétés]. Notez les paramètres réseau initiaux (adresse IP, masque de sous-réseau, passerelle par défaut, etc).
6 Sélectionnez [Utiliser l'adresse IP suivante] et paramétrez l'adresse IP et le masque de sous-réseau.

L'adresse IP par défaut du projecteur est « 192.168.254.254 ». Paramétrez une adresse IP différente de celle-ci.

Exemple

Adresse IP : 192.168.254.1

Masque de sous-réseau : 255.255.255.0

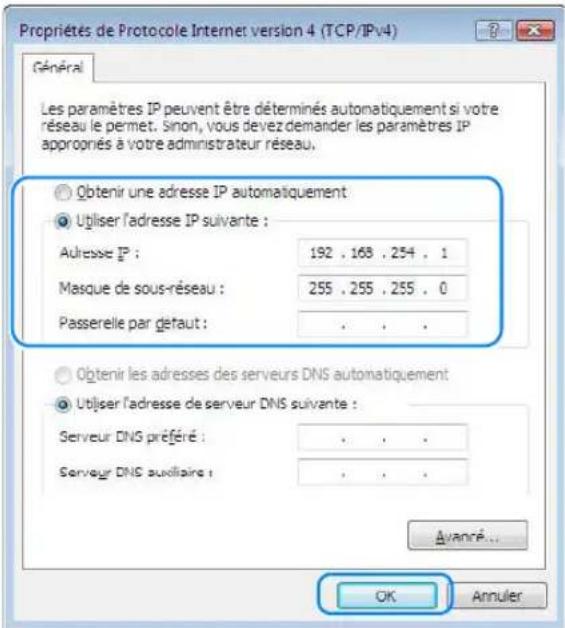

Propriétés de Protocole Internet version 4 (TCP/IPv4) Général Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante : Adresse IP : 192 , 168 , 254 , 1 Masque de sous-réseau : 255 , 255 , 255 , 0 Passerelle par défaut : . . . . Obtenir les adresses des serveurs DNS automatiquement Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : . . . . Serveur DNS auxiliaire : . . . . Avancré... OK Annuler

7Une fois les réglages effectués, cliquez sur la touche [OK], puis cliquez sur la touche [OK] de la fenêtre [Propriétés de la connexion au réseau local] pour la fermer.

■Mac OS X

1 Ouvrez le menu Apple et sélectionnez [Préférences système].
2Dans la fenêtre Préférences système, cliquez sur [Réseau] pour afficher la fenêtre de réseau.
3 Sélectionnez [Ethernet intégré] et cliquez sur l'onglet [TCP/IP]. Notez les paramètres réseau initiaux (adresse IP, masque de sous-réseau, routeur, serveur DNS, etc.).
4Créez un nouvel environnement réseau et paramétrez l'adresse IP et le masque de sous-réseau.

L'adresse IP par défaut du projecteur est « 192.168.254.254 ». Paramétrez une adresse IP différente de celle-ci.

Exemple

Adresse IP : 192.168.254.1

Masque sous réseau : 255.255.255.0

5Cliquez sur [Appliquer] pour fermer la fenêtre de préférence de réseau.

■Reconfigurer l'adresse IP de l'ordinateur

Suivez la même procédure que lors du changement d'adresse IP et réinitialisez les valeurs avec les valeurs par défaut à partir des paramètres notés avant le changement.

Installation du réseau

■Affichage de l'écran de configuration réseau

1 Allumez l'ordinateur et le projecteur.

Les fonctions réseau ne sont pas disponibles pendant les 40 premières secondes qui suivent le démarrage du projecteur.

2Lancez un navigateur Web, saisissez « http://(adresse IP du projecteur) » dans la barre d'adresse et cliquez sur la touche Entrée.

L'écran Web du projecteur apparaît.

Les informations suivantes s'affichent.

Network Multiple Projection Download	Permet de télécharger le programme de projection multiple sur réseau (NMPJ).*
Projector control Affiche l’écran de commande du projecteur.
Settings Affiche l’écran de réglages.
Projector name Le nom du projecteur du réseau
Comment	Notes pertinentes, comme l’emplacement d’installation du projecteur
MAC address L’adresse MAC du projecteur
IP address L’adresse IP du projecteur
PowerStatus Le statut de la tension du projecteur
LampModeFullPower	Durée d’utilisation de la lampe en mode lampe [Pleine puissance]
LampModePowerSaver	Durée d’utilisation de la lampe en mode lampe [Économie d’énergie]
LampTimeConverted Durée d’utilisation de la lampe (valeur convertie)
FilterTime Durée d’utilisation du filtre à air
Alert	Message d’erreur (si une erreur s’est produite)Temperature abnormality (Température anormale)Faulty lamp (Lampe défectueuse)Faulty cooling fan (Ventilateur de refroidissement défectueux)Faulty air filter unit (Unité de filtre à air défectueuse)Faulty power supply (Alimentation électrique défectueuse)Faulty lens connector (Connecteur de lentille défectueux)Unknown Error (Erreur inconnue)

* Pour en savoir plus sur le téléchargement de l'application Projection multiple sur réseau (NMPJ), reportez-vous au mode d'emploi séparé.

L'adresse IP par défaut est « 192.168.254.254 ». Si les réglages DHCP sont utilisés, demandez l'adresse IP à l'administrateur du réseau. Il est possible de vérifier l'adresse IP à partir du menu du projecteur. (P118)

3Cliquez sur [Settings] sur l'écran Web.

La fenêtre de saisie du mot de passe s'affiche.

4Saisissez le nom d'utilisateur et le mot de passe dans la fenêtre de saisie du mot de passe, puis cliquez sur [OK].

Le nom d'utilisateur par défaut est « root » et le mot de passe est « system ».

L'écran de réglages du projecteur s'affiche dans le navigateur Web.

Pour actionner le projecteur depuis l'ordinateur, cliquez sur [Projector control]. (P198)

Réglage réseau

Pour accéder à l'écran de réglages, cliquez sur [Settings] sur l'écran Web à l'étape 3 de « Affichage de l'écran de configuration réseau » (P183).

2 Sélectionnez la fonction à régler depuis le menu (1), puis entrez le réglage dans le champ affiché (2) et cliquez sur [OK] (3).

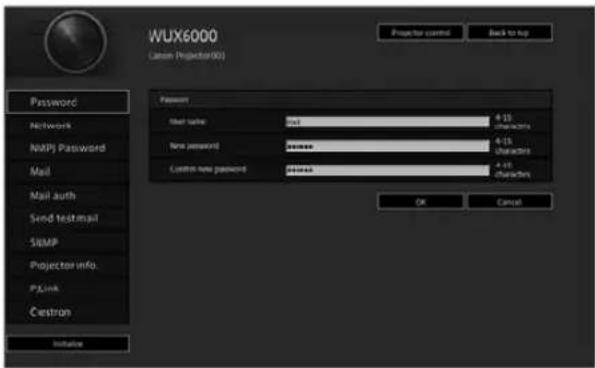

WLUX6000 Canon Projector(R) Projector control Back to top Password Network SNFP Password Mail Mail auth Send testmail SNMP Projector info. P3 link Cestron Initiate File QQ From: SNTP server if address SNTP server port number SNTP server if address Time zone Multi-mind interval Multi-mind time Error reset [e-mail] Test C:\sknsoftware.p Property\sknSoftware.p 192.168.54.18 20 192.168.54.18 ENMT=09.003 Osaka Sapporo, Tokyo 35 0 OK Cancel (1) (2) (3)

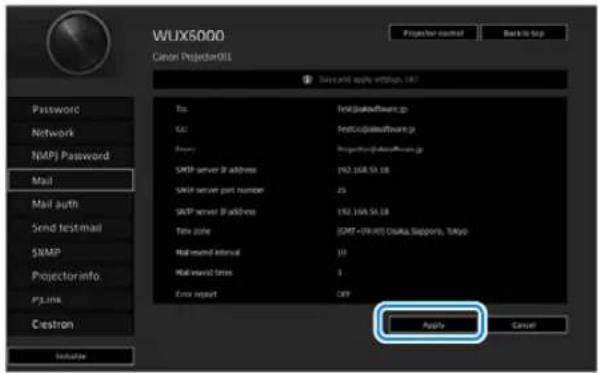

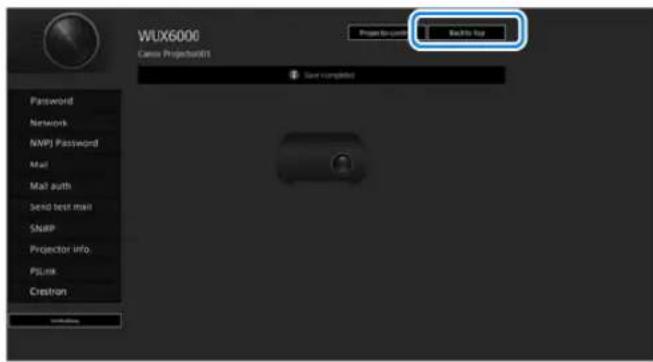

3Une fenêtre de confirmation apparaît. Vérifiez le contenu et son exactitude, cliquez sur [Apply].

WUX5000 Canon Projector01E File [e-mail] GO [e-mail] Proxy [e-mail] SNMP server 3 address 192.16A SL18 SNMP server port number 25 SNMP server 3 address 192.16A SL18 Time zone GMT - (F1.4)D Duka Supporta, Tokyo Multi-word interval 10 Multi-word time 1 Error report OKP Apply Cancel Password Network NAPI Password Mail Mail auth Send test-mail SNMP Projectorinfo. PLLink Cestron Initiate

Les réglages sont appliqués au projecteur.

Si vous sélectionnez [Réseau] ou [Mot de passe] dans le menu, ce message s'affichera : « Save completed. Please change setting and reconnect. » (Sauvegarde terminée. Changez le réglage et reconnectez-vous.)

Si vous sélectionnez des fonctions autres que [Network], « Save completed » s'affiche. Cliquez sur [Back to top] pour revenir à la page supérieure de l'écran Web.

Depuis [Password] dans l'écran des réglages, vous pouvez régler un nom d'utilisateur et un mot de passe pour la connexion à l'écran Web. Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185).

Élément Explication	Réglage d’usine par défaut
User name	Lors de la connexion à l’écran Web, entrez le nom d’utilisateur à l’aide de caractères alphanumériques de 1 octet et de symboles (4 - 15 caractères).	root
New password	Lors de la connexion à l’écran Web, entrez le mot de passe à l’aide de caractères alphanumériques de 1 octet et de symboles (4 - 15 caractères).	system
Confirm new password	Pour confirmer, entrez le même mot de passe que vous avez entré dans [New password].	system

Réglage des informations de base [Network]

À partir de [Network] dans l'écran de réglages, vous pouvez vous connecter à l'écran Web et paramétrer les informations de base du réseau. Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185).

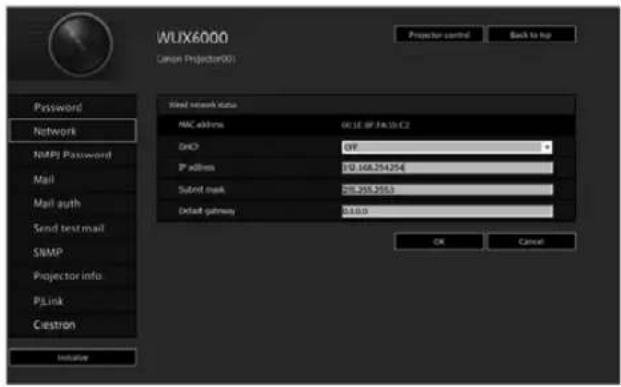

Élément Explication	Réglage d’usine par défaut
MAC address Montre l’adresse	MAC du projecteur.	L’adresse MAC du projecteur
DHCP Sélectionnez l’activation	ou la désactivation de la fonction DHCP. Si la fonction est activée, étant donné que l’adresse IP est obtenue à partir du serveur, il n’est pas possible d’entrer [IP address], [Subnet mask] et [Default gateway].	OFF
IP address Entrez l’adresse IP	du projecteur à l’aide de chiffres de 1 octet.	192.168.254.254
Subnet mask Entrez le masque	sous-réseau à l’aide de chiffres de 1 octet.	255.255.255.0
Default gateway Entrez l’adresse	IP de la passerelle par défaut à l’aide de chiffres de 1 octet.	0.0.0.0

Si les réglages relatifs au TCP/IP ont été modifiés, il est nécessaire de se déconnecter et de se reconnecter au réseau.

Si le masque de sous-réseau du réseau a été modifié, sélectionnez [Subnet mask] dans l'écran ci-dessus et paramétrez le nouveau masque de sous-réseau.

Spécification des réglages de projection multiple sur réseau : [NMPJ Password]

À partir de [NMPJ Password] dans l'écran de réglages, vous pouvez spécifier les éléments requis pour l'authentication NMPJ. Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185).

Élément Explication	Réglage d’usine par défaut
Password Tapez le mot de passe nécessaire pour une connexion en Projection multiple sur réseau avec des caractères alphanumériques d’un seul octet (0-15 caractères).
Confirm password Pour confirmer, entrez le même mot de passe que vous avez entré dans [Password].

Pour en savoir plus sur Projection multiple sur réseau (NMPJ), reportez-vous au mode d'emploi séparé.

Configuration de l'E-mail [Mail]

À partir de [Mail] dans l'écran de réglages, vous pouvez régler les éléments nécessaires pour l'envoi de mails d'erreur et de mails test. Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185).

WUX6000 Cavon Projector 001 Projector control Back to top Password Network NMPJ Password Mail Mail auth Send test mail SHMP Projector info. Pjlink Crestron Initiation To: [e-mail] Cci: [e-mail] From: [e-mail] SNFP server IP address: 192.148.20.18 SNFP server port number: 25 SNFP server IP address: 192.148.20.18 Time zone: (GMT-09:00) Owaka, Sapporo, Tokyo Mail round interval: 10 Mail round times: 3 Error report: OFF OK Cancel

* Si vous réglez 0 seconde, le mail sera envoyé à plusieurs reprises sans intervalles.

Élément Explication Réglage d’usine par défaut
To:	Entrez l’adresse du destinataire des mails d’erreur à l’aide de caractères alphanumériques de 1 octet et de symboles (1 - 63 caractères).	MailUserAccount
Cc:	Entrez l’adresse CC (en copie) des mails d’erreur à l’aide de caractères alphanumériques de 1 octet et de symboles (1 - 63 caractères).
From:	Entrez l’adresse de l’expéditeur des mails d’erreur à l’aide de caractères alphanumériques de 1 octet et de symboles (1 - 63 caractères).	[e-mail]
SMTP server IP address Entrez	l’adresse IP du serveur SMTP à l’aide de chiffres de 1 octet.	0.0.0.0
SMTP server port number	Entrez le numéro de port du serveur SMTP à l’aide de chiffres de 1 octet (1 - 65535).	25
SNTP server IP address Entrez	l’adresse IP du serveur SNTP à l’aide de chiffres de 1 octet.	0.0.0.0
Time zone Sélectionnez la zone	horaire dans laquelle le projecteur est utilisé.	(GMT) Dublin, Lisbon, London
Mail resend interval* Entrez l’intervalle de renvoi du mail lorsqu’une erreur se produit (unités : secondes) dans une plage comprise entre 0 - 59 secondes à l’aide de chiffres de 1 octet.		10
Élément Explication	Réglage d’usine par défaut
Mail resend times Entrez le nombre de fois que le mail doit être renvoyé lorsqu’une erreur se produit dans une plage comprise entre 0 - 255 à l’aide de chiffres de 1 octet.		3
Error report Sélectionnez l’activation ou la désactivation de la fonction d’envoi de mail d’erreur.		OFF

Réglages de l'authentication du mail [Mail auth]

À partir de [Mail auth] dans l'écran de réglages, vous pouvez configurer les réglages pour l'authentication du mail envoyé lorsqu'une erreur se produit. Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185).

WUX6900 Canon Projector9001 Projector control Back to top Password Network NRPJ Password Mail Mail auth Send test mail SNMP Projector info. PLink Crestron Initiator Mail authentication Off FTP drive: 8.000 FTP drive: 2.000 FTP drive: 4.000 FTP drive: 5.000 FTP drive: 6.000 FTP drive: 7.000 FTP drive: 8.000 FTP drive: 9.000 FTP drive: 10.000 FTP drive: 11.000 FTP drive: 12.000 FTP drive: 13.000 FTP drive: 14.000 FTP drive: 15.000 FTP drive: 16.000 FTP drive: 17.000 FTP drive: 18.000 FTP drive: 19.000 FTP drive: 20.000 FTP drive: 21.000 FTP drive: 22.000 FTP drive: 23.000 FTP drive: 24.000 FTP drive: 25.000 FTP drive: 26.000 FTP drive: 27.000 FTP drive: 28.000 FTP drive: 29.000 FTP drive: 30.000 FTP drive: 31.000 FTP drive: 32.000 FTP drive: 33.000 FTP drive: 34.000 FTP drive: 35.000 FTP drive: 36.000 OK Cancel

Élément Explication	Réglage d’usine par défaut
Mail authentication Sélectionnez	la méthode d’authentification du mail. Si OFF est sélectionné, les autres réglages d’authentification du mail ne peuvent pas être modifiés.	OFF
User name	Entrez le nom d’utilisateur à utiliser pour l’authentification du mail à l’aide de caractères alphanumériques de 1 octet et de symboles (1 - 63 caractères).
Password	Entrez le mot de passe pour l’authentification du mail à l’aide de caractères alphanumériques de 1 octet et de symboles (1 - 63 caractères).
Confirm password Pour confirmer, entrez le même mot de passe que vous avez entré dans [Password].
POP3 server IP address Entrez l’adresse IP du serveur POP3 à l’aide de chiffres de 1 octet.		0.0.0.0
POP3 server port number	Entrez le numéro de port du serveur POP3 à l’aide de chiffres de 1 octet (1 - 65535).	110
POP before SMTP response time	Entrez le délai d’expiration de l’authentication SMTP après l’authentication POP3 (unités : millisecondes) à l’aide de chiffres de 1 octet (0 - 9999 millisecondes).	300

Envoi d'un mail test [Send test mail]

À partir de [Send test mail] dans l'écran de réglages, vous pouvez envoyer un mail test à l'adresse définie dans [Mail]. Les réglages ne peuvent pas être modifiés à partir de cet écran.

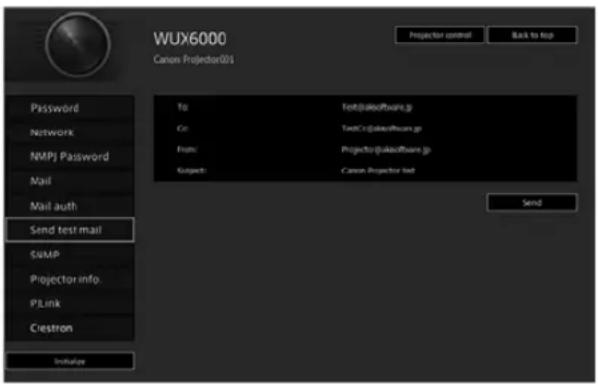

WUX6000 Canon Projector0.01 Password Network NMPJ Password Mail Mail auth Send test mail SIMP Projector info. PLink Ciestron Initiate To: [e-mail] Co: [e-mail] From: [e-mail] Outpath: Canon Projector text Send

Élément Explication
To: L'adresse de destinataire spécifiée à partir de [Mail] dans l'écran de réglages (P189) s'affiche.
Cc:	L'adresse CC spécifiée à partir de [Mail] dans l'écran de réglages (P189) s'affiche.
From: L'adresse d'expéditeur spécifiée à partir de [Mail] dans l'écran de réglages (P189) s'affiche.
Subject: Le titre prédéfini de mail « Canon Projector test » s'affiche.

Réglages SNMP [SNMP]

À partir de [SNMP] dans l'écran de réglages, vous pouvez configurer les réglages relatifs au contrôle des projecteurs qui utilisent SNMP (Simple Network Management Protocol). Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185).

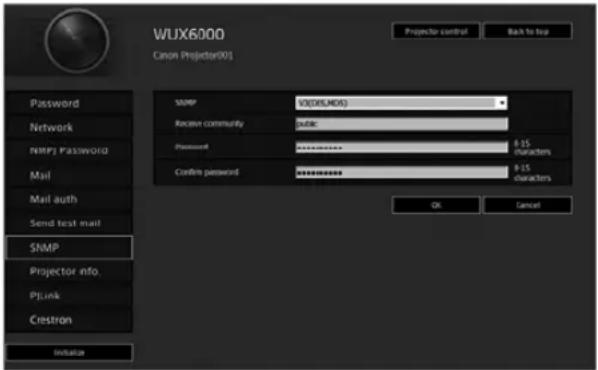

Élément Explication	Réglage d’usine par défaut
SNMP Sélectionnez la version	de la fonction SNMP. Si OFF est sélectionné, la fonction SNMP est désactivée et les autres réglages de cet écran ne peuvent pas être modifiés.	OFF
Receive community Entrez le nom de la communauté devant recevoir les informations relatives au projecteur à l’aide de caractères alphanumériques de 1 octet et de symboles (1 - 15 caractères).
Password Entrez le mot de passe pour les réglages de la communauté à l’aide de caractères alphanumériques de 1 octet et de symboles (8 - 15 caractères). Il peut être défini uniquement lorsqu’il s’agit de la version SNMP V3.
Confirm password Pour confirmer, entrez le même mot de passe que vous avez entré dans [Password].

Réglage des informations relatives au projecteur [Projector info.]

Depuis [Projector info.] dans l'écran des réglages, vous pouvez saisir les commentaires pertinents comme les noms de projecteur et les emplacements où les projecteurs sont installés, de sorte que ces informations puissent être utilisées pour identifier les projecteurs lorsque plusieurs projecteurs sont installés sur le réseau. Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185).

Élément Explication	Réglage d’usine par défaut
Projector name Entrez le nom du projecteur à l’aide de caractères alphanumériques de 1 octet et de symboles (1 - 63 caractères).		Canon Projector001
Comment	Saisissez des notes pertinentes, comme l'emplacement d’installation du projecteur.

Certains caractères, tels que #, ne peuvent pas être utilisés pour [Projector name] et [Comment].

Réglage PJLink [PJLink]

À partir de [PJLink] dans l'écran de réglage, vous pouvez paramétrer les fonctions PJLink qui sont la norme pour la gestion du projecteur sur un réseau. Pour plus de détails concernant la procédure de réglage, reportez-vous à « Réglage réseau » (P185). Pour plus d'informations concernant PJLink, reportez-vous à « Qu'est-ce que PJLink ? » (P177).

WUX6000 Canon Projector2003 Password Network NRP Password Mail Mail auth Send test mail SNMP Projector info PLink Crestron Installer Projector control Back to stop PLink OK PLink authentication OK Password ****** Confirm password ****** OK Cancel

Élément Explication	Réglage d’usine par défaut
PJLink Activez ou désactivez la fonction PJLink. Si OFF est sélectionné, la fonction PJLink est désactivée et les autres réglages de cet écran ne peuvent pas être modifiés.		ON
PJLink authentication Sélectionnez l’activation ou la désactivation de la fonction d’authentification PJLink. Si OFF est sélectionné, [Password] et [Confirm password] ne peuvent pas être modifiés.		ON
Password Entrez le mot de passe d’authentification PJLink à l’aide de caractères alphanumériques de 1 octet (1 - 32 caractères).		system
Confirm password Pour confirmer, entrez le même mot de passe que vous avez entré dans [Password].		system

Configuration d'un contrôleur fabriqué par Crestron Electronics [Crestron Controller]

L'écran [Crestron e-Control] s'ouvrira. Pour en savoir plus sur Crestron Controller, visitez le site Web de Crestron.

http://www.crestron.com/

Erreurs de réglage

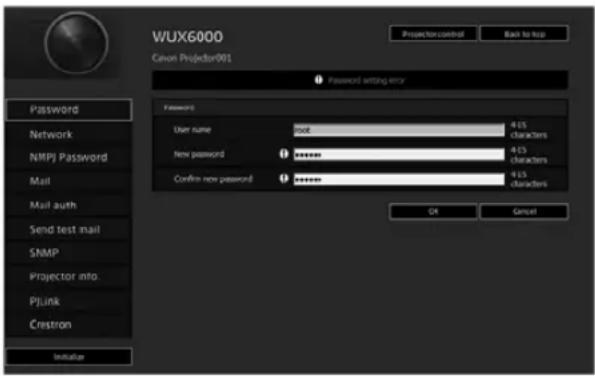

Lorsqu'une erreur relative au réglage se produit, le nom de l'erreur s'affiche sur l'écran, et un symbole « ! » s'affiche à côté du champ de saisie ayant provoqué l'erreur.

La signification des erreurs est indiquée ci-dessous.

Erreur Signification
Input error Un réglage se trouvant hors de	la plage correctea été effectué sur l’écran de réglages.
Password setting error Le mot de passe défini et le mot de passe deconfirmation ne correspondent pas.
Invalid SMTP L’adresse IP du serveur SMTP n’a pas étéréglée.
System failed to connect SMTP server. Échec de connexion au serveur SMTP lors del’envoi d’un mail test.
System failed to connect POP3 server. Échec de connexion au serveur POP3 lors de latentative d’envoi d’un mail test.
System doesn’t support this auth type. Le type d’authentication réglé n’est passupporté par le serveur.
System failed to authenticate. Échec d’authentification lors d’une tentatived’envoi d’un mail test.
The system failed to send the test mail. L’envoi d’un mail test a échoué en raison d’unéchec de connexion au serveur SMTP ou d’uneerreur qui ne se produit pas normalement.
Unknown error Erreur inconnue

Rétablir les réglages d'usine par défaut de réglages réseau

1 Suivez les étapes 1 - 3 de « Affichage de l'écran de configuration réseau » (P183) pour afficher l'écran de réglages.

2Cliquez sur [Initialize].

3Une fenêtre de confirmation apparaît. Cliquez sur [OK].

■Mails de notification d'erreur

Les messages indiqués dans la liste d'erreurs suivante sont envoyés lorsqu'une erreur se produit au niveau du projecteur.

Rapport d'erreur

Erreurs liées à la température	Nom d'erreur	Temperature abnormality (Température anormale)
	Texte The	temperature inside the projector is too high for some reason or the outside air temperature is higher than the specified one.If the problem is inside the projector, check whether the projector is installed and operated normally, turn off the projector to cool its inside, and retry projection. If the same warning occurs again, the projector may be defective.Contact your dealer.
	Signification	Pour diverses raisons, la température à l'intérieur du projecteur est trop élevée ou la température extérieure est plus élevée que la température spécifiée.Si le problème se situe à l'intérieur du projecteur, assurez-vous que le projecteur est correctement installé et qu'il fonctionne normalement, désactivez le projecteur pour qu'il refroidisse, puis réessayez d'effectuer la projection.Si le même avertissement apparaît à nouveau, le projecteur peut être défectueux. Contactez votre revendeur.
Erreurs liées à la lampe	Nom d'erreur	Faulty lamp (Lampe défectueuse)
	Texte The	lamp has burnt out. Replace the lamp with a new one.If the same warning occurs again, the lamp drive circuit may be defective. Contact your dealer.
	Signification	La lampe a grillé. Remplacez la lampe par une neuve. Si le même avertissement apparaît à nouveau, le circuit de la lampe peut être défectueux. Contactez votre revendeur.
Erreurs liées au ventilateur	Nom d'erreur	Faulty cooling fan (Ventilateur de refroidissement défectueux)
	Texte The	cooling fan or another component may be defective.Contact your dealer.
	Signification	Le ventilateur de refroidissement ou un autre composant peut être défectueux. Contactez votre revendeur.
Erreurs liées au filtre à air	Nom d'erreur	Faulty air filter unit (Unité de filtre à air défectueuse)
	Texte The	air filter unit is not installed properly.Check whether the air filter unit is installed properly.If it is installed properly, the air filter unit detection switch may be defective. Contact your dealer.
	Signification	L'unité de filtre à air n'est pas correctement installée.Assurez-vous que l'unité de filtre à air est correctement installée.Si elle est correctement installée, le détecteur d'unité de filtre à air peut être défectueux. Contactez votre revendeur.
Erreurs liées à l'alimentation	Nom d'erreur	Faulty power supply (Alimentation électrique défectueuse)
	Texte The	voltage of part of the power supply is abnormally high or any other problem has occurred in the power supply.Contact your dealer.
	Signification	La tension de l'alimentation électrique est anormalement élevée ou d'autres problèmes se sont produits au niveau de l'alimentation. Contactez votre revendeur.
Erreurs liées au connecteur de l'objectif	Nom d'erreur	Faulty lens connector (Connecteur de lentille défectueux)
	Texte	The lens cable is not connected to the lens unit. Check whether the lens cable is connected to the lens unit properly. If it is connected properly, the lens connector or cable may be defective. Contact your dealer.
	Signification	Le câble de l'objectif n'est pas branché à l'objectif. Assurez-vous que le câble de l'objectif est correctement branché à l'objectif. S'il est correctement branché, le connecteur ou le câble de l'objectif peut être défectueux. Contactez votre revendeur.

Contrôle par l'écran Web

Lorsque le projecteur est connecté à un réseau, il est possible de contrôler le projecteur à partir d'un ordinateur via le réseau.

1 Allumez l'ordinateur et le projecteur.
2Lancez un navigateur Web, saisissez « http://(adresse IP du projecteur) » dans la barre d'adresse et cliquez sur la touche Entrée.

L'écran Web du projecteur apparaît.

L'adresse IP par défaut est « 192.168.254.254 ». Si les réglages DHCP sont utilisés, demandez l'adresse IP à l'administrateur du réseau. Il est possible de vérifier l'adresse IP à partir du menu du projecteur.

3Cliquez sur [Projector control] sur l'écran Web.

La fenêtre de saisie du mot de passe s'affiche.

4Saisissez le nom d'utilisateur et le mot de passe dans la fenêtre de saisie du mot de passe, puis cliquez sur [OK].

Le nom d'utilisateur par défaut est « root » et le mot de passe est « system ». L'écran [Projector control] apparaît.

WUX6000 Projector control Back to top Projector name CAMPA PROJECTOR Comment Refresh Power On Off Input WIME Apply Aspect1 Auto Apply Image mode Standard Apply Blend On Off Hide On Off Auto PC Apply Split screen DIFF Apply Split screen control Left Apply

L'écran de commande du projecteur apparaît. Le projecteur peut être contrôlés à partir de cet écran.

Élément Explication
Projector name Le nom du projecteur connecté s'affiche. (P193)
Comment Affiche les notes, comme l'emplacement d'installation du projecteur. (P193)
Refresh Permet d'actualiser le contenu affiché avec les informations les plus récentes.
Power Permet d'activer ou de désactiver l'alimentation du projecteur.
Input Sélectionnez un signal d'entrée et cliquez sur [Apply] pour activer ce signal d'entrée. (P39)
Aspect Sélectionnez un aspect et cliquez sur [Apply] pour activer cet aspect. (P54)
Image mode Sélectionnez un mode image et cliquez sur [Apply] pour activer ce mode image. (P59)
Blank Permet d'activer ou de désactiver le réglage vide. (P64)
Mute Permet d'activer ou de désactiver le mode muet. (P65)
Auto PC	Cliquez sur [Apply] pour effectuer le réglage de PC auto. (P43)
Split screen Sélectionnez le réglage pour le mode d'écran partagé et cliquez sur [Apply] pour basculer en mode de projection d'écran partagé.
Split screen control Sélectionnez le réglage de droits de commande pour le mode d'écran partagé et cliquez sur [Apply] pour basculer le côté actuellement commandé.
Information	Les résultats du contrôle et les informations relatives aux erreurs de contrôle s'affichent en haut de l'écran.

5Lorsque les opérations sont terminées, cliquez sur [Back to top] pour revenir au premier écran Web.

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Nettoyage du projecteur et du filtre à air

Nettoyez le projecteur fréquemment afin d'empêcher la poussière de s'accumuler à la surface.

Un objectif sale peut altérer la qualité de l'image projetée.

Lorsque vous nettoyez le projecteur, assurez-vous d'éteindre le projecteur, attendez que le ventilateur de refroidissement s'arrête, débranchez la fiche d'alimentation de la prise électrique et laissez le projecteur reposer pendant au moins 1 heure. Vous risqueriez de vous brûler le cas échéant, car l'unité principale est très chaude juste après avoir éteint le projecteur.

Essuyez doucement l'unité principale du projecteur avec un chiffon doux.

Si le projecteur est très sale, trempez un chiffon dans l'eau avec une faible quantité de détergent dilué, essorez-le bien, puis utilisez-le pour essuyer le projecteur. Une fois le nettoyage terminé, essuyez le projecteur avec un chiffon sec.

• N'utilisez jamais de liquide de nettoyage volatile ou d'essence, car ceci pourrait endommager la surface du projecteur.
• Si vous utilisez un chiffon de nettoyage chimique, lisez attentivement les instructions.
• Pour nettoyer l'objectif du projecteur, utilisez un séchoir disponible sur le marché ou un papier de nettoyage pour objectif. La surface de l'objectif est sensible aux dommages, n'utilisez pas de chiffon ou de tissu dur.

Nettoyage du filtre à air

Le filtre à air protège l'objectif et le miroir de la poussière et des saletés à l'intérieur du projecteur. Si le filtre à air est obstrué par la poussière, ceci peut endommager le projecteur en bloquant la circulation de l'air dans le projecteur et en élevant la température interne du projecteur. L'écran suivant est affiché en allumant le projecteur si le filtre à air a besoin d'être nettoyé (après environ 300 heures).

Nettoyez le filtre à air si cela est affiché.

Nettoyage du filtre à air Nettoyer le filtre à air. Après le nettoyage, sélectionnez "Oui". Ce message ne s'affichera plus. Oui Non

• Seules les touches [ ]◀, ▶ OK et POWER sont disponibles lorsque cet écran est affiché. (Quand vous appuyez sur la touche POWER, le message « Appuyez encore sur la touche POWER pour éteindre l'appareil. » s'affiche.)

• Une fois que cet écran s'est affiché pendant 10 secondes et a disparu, toutes les touches fonctionnent à nouveau.

• Désactivez le projecteur et débranchez la fiche d'alimentation.

• Placez le doigt autour de la poignée du filtre à air à l'avant du projecteur, et retirez le filtre à air.
• Si l'écran de nettoyage du filtre à air s'affiche en allumant le projecteur après le nettoyage du filtre à air, sélectionnez [Oui] et appuyez sur la touche OK. Le compteur de filtre à air est réinitialisé et le message ne s'affiche plus.
• Cet écran ne s'affiche pas lorsque [Affichage avertiss. filtre air] est réglé sur [Désactivé]. (P159) Réinitialisez manuellement le compteur de filtre à air. (P115)

Remplacement du filtre à air

Suivez la procédure ci-dessous lors du remplacement du filtre à air.

1 Désactivez l'alimentation du projecteur et retirez la fiche d'alimentation.
2Recourbez votre doigt autour de la poignée du cadre du filtre à air sur le côté du projecteur, et tirez le filtre à air vers l'extérieur pour le retirer.
3Retirez le filtre du cadre de filtre à air. Détachez tout d'abord la languette à l'intérieur, puis retirez le filtre à air entier du cadre.
4Installez un filtre à air neuf dans le cadre. Insérez tout d'abord la languette du filtre à air dans la rainure du côté de la poignée du cadre, puis enclenchez le filtre à air dans le cadre.
5Insérez correctement le cadre soutenant le filtre à air entièrement dans le projecteur.

Poignée du cadre du filtre à air Filtre à air

Filtre à air Cadre du filtre à air

• Manipulez le filtre à air avec soin. Si le filtre à air est endommagé, il ne peut pas fonctionner correctement.
• En cas de remplacement de la lampe, il est recommandé de remplacer également le filtre à air.
• Pour plus d'informations, contactez le Canon Call Center.
• N° de pièce de filtre à air de rechange : RS-FL01
  • L'achat est aussi possible sur le site Web de Canon.

Remplacement de la lampe

Lorsque la durée d'utilisation de la lampe dépasse une certaine durée, le message suivant (deux types) s'affiche pendant 10 secondes chaque fois que le projecteur est allumé.

De 2 700 heures à moins de 3 000 heures

Remplacement de la lampe Obtenez une nouvelle lampe. Voulez-vous afficher à nouveau ce message ? Oui Non

Préparez une nouvelle lampe lorsque cet écran s'affiche.

• Seules les touches [◀], [▶], OK et POWER sont disponibles lorsque cet écran est affiché.
• Quand vous appuyez sur la touche POWER, le message « Appuyez encore sur la touche POWER pour éteindre l'appareil. » s'affiche.
• Une fois que cet écran s'est affiché pendant 10 secondes et a disparu, toutes les touches fonctionnent de nouveau.
• Ce message ne réapparaît pas si vous sélectionnez [Non] en réponse au message « Voulez-vous afficher à nouveau ce message ? ».

3 000 heures ou plus

Remplacement de la lampe Remplacez avec la nouvelle lampe.

Si un message de remplacement de la lampe s'affiche, reportez-vous à « Remplacement de la lampe » (P207, P208).

• Seule la touche POWER est disponible lorsque cet écran est affiché.
• Quand vous appuyez sur la touche POWER, le message « Appuyez encore sur la touche POWER pour éteindre l'appareil. » s'affiche.
• Une fois que cet écran s'est affiché pendant 10 secondes et a disparu, toutes les touches fonctionnent à nouveau.
• Vous pouvez vérifier la durée d'utilisation de la lampe dans [Compteur de lampe] dans le menu [Régl système]. (P113)
• Cet écran n'est pas affiché lorsque [Affichage avertiss. lampe] est réglé sur [Désactivé]. (P158)

Remplacement de la lampe

Ce projecteur utilise les lampes suivantes.

Numéro de pièce de la lampe : RS-LP09

Contactez le Canon Call Center lors de l'achat d'une lampe de remplacement.

Précautions à prendre pour remplacer les lampes qui ne fonctionnent plus

Si l'éclairage cesse brusquement pendant l'utilisation du projecteur ou après sa mise sous tension, il se peut que la lampe soit brisée. Dans ce cas, n'essayez jamais de remplacer la lampe vous-même. Pour le service après-vente, adressez-vous toujours au Canon Call Center. De plus, avec les projecteurs fixés au plafond, la lampe risque de tomber lorsque vous ouvrirez le couvercle de lampe ou pendant que vous essaierez de la remplacer. Pendant le remplacement, placez-vous à côté du couvercle de la lampe, et non directement dessous. Si la lampe se brise et que des morceaux de verre ou autres éléments entrent en contact avec vos yeux ou votre bouche, consultez immédiatement un médecin.

Lors du remplacement de la lampe, éteignez le projecteur, attendez que le ventilateur de refroidissement s'arrête, débranchez la fiche d'alimentation de la prise électrique et laissez le projecteur reposer pendant au moins 1 heure. Vous risqueriez de vous brûler le cas échéant, car l'unité principale est très chaude juste après avoir éteint le projecteur.

• N'utilisez que la lampe spécifiée.
• Pour plus d'informations, contactez le Canon Call Center. L'achat est aussi possible sur le site Web de Canon.
• Ne touchez pas la surface de la vitre intérieure lorsque vous remplacez la lampe. Ceci risque d'altérer les performances du projecteur.
• Manipulez la lampe avec soin. Un choc ou une abrasion peut briser la lampe pendant son utilisation. Si la lampe se brise, contactez le Canon Call Center et suivez les instructions de « Précautions à prendre pour remplacer les lampes qui ne fonctionnent plus » (P20).
• Lors du remplacement de la lampe, ne retirez aucune autre vis que celles spécifiées.

Remplacement de la lampe

1 Désactivez l'alimentation du projecteur et retirez la fiche d'alimentation.
2Desserrez une vis et ouvrez le couvercle de la lampe dans le sens de la flèche.

La vis du couvercle de la lampe est fixée au couvercle de la lampe et a pour but de l'empêcher de tomber.

Canon Vis

3Desserrez les 3 vis se trouvant à l'intérieur du boîtier de la lampe, puis retirez le boîtier de la lampe lentement dans le sens de la flèche.

Même une fois desserrées, les vis ne tombent pas du boîtier de la lampe.

4Insérez un boîtier de lampe neuf complètement et fixez-le à l'aide des 3 vis.
5Fermez le couvercle de la lampe et serrez les vis.
6Activez l'alimentation. Accédez au menu et sélectionnez [Régl système] > [Autres paramètres] > [Compteur de lampe].

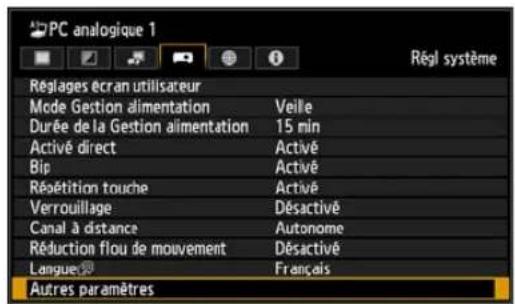

PC analogique 1 Régl système Réglages écran utilisateur Mode Gestion alimentation Veille Durée de la Gestion alimentation 15 min Activé direct Activé Bip Activé Répartition touche Activé Verrouillage Désactivé Canal à distance Autonomie Réduction flou de mouvement Désactivé Langue Français Autres paramètres

Autres paramètres Paramètres de mot de passe Désactivé Enregistrez mot de passe Réglages bouton [Fn] Désactiver Sél. de la prise entrée audio Rétablir gamma Désactivé Entrée HDMI Auto Compteur de lampe Compteur de filtre à air Micrologiciel 00.010002 Réglages usine Retour

7 Sélectionnez [Réinit.] > [Oui] pour remettre à zéro le compteur de lampe.

Compteur de lampe 3100H Réinit. Retour Réinitial compt lampe Faire ceci uniquement après avoir changé la lampe. Réinitialiser compteur lampe ? Oui Non

• Il est recommandé de remplacer également le filtre à air lorsque vous remplacez la lampe.
• Pour plus d'informations, contactez le Canon Call Center.
  • N° de pièce de filtre à air de rechange : RS-FL01

Annexe

Table des matières

Instructions relatives à la sécurité

Avant utilisation

Fonctionnement

Projection d'une image

Fonctions utiles disponibles durant la projection

Activation des fonctions avec les menus

Installation et entretien

Installation

Branchement sur un réseau

Entretien

Annexe

Autres informations

Index

Significations du témoin LED

Lorsqu'un problème se produit au niveau du projecteur, le témoin LED situé sur le côté du projecteur s'allume ou clignote de manière continue une fois que le projecteur est éteint.

- Attendez que le ventilateur de refroidissement s'arrête et débranchez la fiche d'alimentation de la prise électrique avant de traiter le problème.

État du témoin LED	Signification	Solution
WARNING et TEMP sont allumés.	Température anormale	La température à l'intérieur du projecteur est trop élevée pour une raison ou une autre ou la température de l'air extérieur est plus élevée que la plage de fonctionnement. Si le problème se situe à l'intérieur du projecteur, vérifiez si le projecteur est correctement installé et s'il fonctionne normalement, débranchez le projecteur de la prise de courant pour laisser refroidir l'intérieur du projecteur, puis redémarrez la projection. Si l'entrée ou la sortie d'air est obstruée, enlevez l'obstruction. Si le filtre à air est obstrué, nettoyez ou remplacez-le. (P202, P204) Si le même avertissement apparaît à nouveau, il est possible que le projecteur soit défectueux. Contactez le Canon Call Center.
WARNING et LAMP sont allumés.	Lampe défectueuse	La lampe ne s'allume pas. Éteignez et allumez à nouveau le projecteur et vérifiez si la lampe s'allume ou pas. Vérifiez également si l'entrée ou la sortie d'air n'est pas obstruée, et si le filtre à air n'est pas obstrué avec de la poussière. L'avertissement peut indiquer si la circulation de l'air vers l'intérieur et l'extérieur du projecteur est obstruée ou si la température à l'intérieur du projecteur augmente. Si le filtre à air est obstrué, nettoyez ou remplacez le filtre à air. (P202, P204) Si la lampe ne s'allume pas, remplacez-la. Si le même avertissement se produit à nouveau, il est possible que le circuit d'entraînement de la lampe soit défectueux. Contactez le Canon Call Center.
WARNING clignote 3 fois, LAMP est allumé.	Couvercle de lampe défectueux	Le couvercle de la lampe est ouvert. Débranchez le projecteur de la prise de courant, puis installez le couvercle de la lampe correctement et mettez le projecteur à nouveau sous tension.Si le couvercle de la lampe a été installé correctement, il se peut que le détecteur de couvercle de lampe soit défectueux. Contactez le Canon Call Center.
WARNING (uniquement) clignote 4 fois à plusieurs reprises.	Ventilateur de refroidissement défectueux	Il est possible que le ventilateur de refroidissement ou un autre composant soit défectueux. Débranchez le projecteur de la prise électrique, puis rebranchez-le et mettez-le à nouveau sous tension. Si le même avertissement apparaît à nouveau, contactez le Canon Call Center.
WARNING (uniquement) clignote 5 fois à plusieurs reprises.	Alimentation électrique défectueuse	Une tension anormale s'applique à certains éléments de l'alimentation électrique ou tout autre panne a pu se produire. Débranchez le projecteur de la prise électrique, puis rebranchez-le et mettez-le à nouveau sous tension. Si le même avertissement apparaît à nouveau, contactez le Canon Call Center.
WARNING (uniquement) clignote 3 fois à plusieurs reprises.	Erreur au niveau du filtre	Le filtre à air n'est pas installé. Vérifiez si le filtre est installé correctement. Si le même avertissement apparaît à nouveau, contactez le Canon Call Center.
WARNING (uniquement) clignote 6 fois à plusieurs reprises.	Connecteur de lentille défectueux	Le câble de l'objectif n'est pas correctement raccordé à l'objectif. Débranchez le projecteur, raccordez correctement le câble de l'objectif à l'objectif, puis branchez à nouveau le projecteur. Si le même avertissement apparaît à nouveau, contactez le Canon Call Center.

Symptômes et solutions

■Vous ne pouvez pas allumer le projecteur

Cause Solution
Le cordon d'alimentation n'est pas correctement branché.	Vérifiez si le cordon d'alimentation est correctement branché. (P143)
Le cordon d'alimentation vient d'être branché.	Avant d'appuyer sur la touche POWER, attendez au moins une seconde après avoir branché le projecteur. Il n'est pas possible d'allumer le projecteur immédiatement après l'avoir branché.(P38)
Le couvercle de la lampe est ouvert.	Débranchez le projecteur de la prise de courant, puis installez le couvercle de la lampe correctement et mettez le projecteur à nouveau sous tension.
Le dispositif de sécurité est activé car l'entrée ou la sortie d'air est obstruée et la température à l'intérieur du projecteur a augmenté.	Quand le dispositif de sécurité est activé, le témoin [POWER ON] ne s'allume pas quand vous branchez le cordon d'alimentation. Vous ne pouvez pas désactiver ce dispositif de sécurité. Enlevez toute obstruction éventuelle au niveau de l'entrée ou de la sortie d'air et contactez le Canon Call Center.
Le connecteur de l'objectif n'est pas correctement fixé.	Le câble de l'objectif n'est pas correctement raccordé à l'objectif. Débranchez le projecteur, raccordez correctement le câble de l'objectif à l'objectif, puis branchez à nouveau le projecteur. Si le même avertissement apparaît à nouveau, contactez le Canon Call Center.
Le filtre à air n'est pas installé correctement.	Vérifiez si le filtre à air est installé correctement.(P204)
Le verrouillage est activé.	Vérifiez que le verrouillage (P106) n'est pas activé pour le projecteur ou la télécommande.

■Vous ne pouvez pas projeter une image à partir du projecteur

Cause Solution
Un câble n'est pas correctement branché.	Vérifiez si le projecteur est correctement branché sur l'ordinateur ou l'équipement audiovisuel. (P137, P140)
20 secondes ne se sont pas écoulées depuis que le projecteur a été allumé.	Lorsque vous allumez le projecteur, la fenêtre d'ouverture s'affiche pendant environ 20 secondes. Pour projeter une image immédiatement, appuyez sur la touche OK de la télécommande ou la commande sur le côté. (P38)
Aucune image n'est transmise par l'équipement audiovisuel.	Vérifiez si une image est lue sur le caméscope relié, le lecteur DVD, etc.
Le branchement avec la borne d'entrée n'a pas été effectué correctement.	Vérifiez si l'équipement audiovisuel est correctement branché à la borne d'entrée du projecteur. (P136)
Aucun signal d'entrée n'a été sélectionné pour l'équipement audiovisuel branché.	Vérifiez que le même signal d'entrée a été correctement sélectionné pour l'équipement audiovisuel branché, à partir du menu [ENTRÉE]. (P40)
Le type du signal d'entrée est incorrect.	Vérifiez si le type du signal d'entrée sélectionné est correct. (P78, P222)
La fonction BLANK est sélectionnée.	Appuyez sur la touche BLANK de la télécommande. (P64)
Aucune image n'est projetée en raison d'un problème au niveau de l'ordinateur.	Éteignez tout d'abord le projecteur, puis l'ordinateur et allumez-les à nouveau.
La sortie de moniteur externe n'est pas configurée correctement sur l'ordinateur portable.	Allumez la sortie du moniteur externe située sur l'ordinateur portable. Pour allumer la sortie du moniteur externe, appuyez sur la touche de fonction [LCD] ou [VGA] ou une touche portant une icône du moniteur externe tout en appuyant sur la touche [Fn] du clavier de l'ordinateur portable. Avec Windows 7, vous pouvez activer la sortie image en maintenant le logo Windows et en appuyant sur la touche [P]. (P145)La combinaison de touches utilisée pour effectuer cette opération varie en fonction du modèle d'ordinateur portable. Pour de plus amples informations, consultez le manuel fourni avec votre ordinateur.
L'image affichée n'est pas la même que celle qui est affichée sur l'ordinateur.	Vérifiez si le mode écran double (multi-affichage) est sélectionné sur l'ordinateur. Si le mode d'écran double est sélectionné, mettez la sortie d'affichage de l'ordinateur en mode de mise en miroir.La méthode de réglage de la sortie varie parmi les fabricants d'ordinateur. Pour de plus amples informations, consultez le manuel fourni avec votre ordinateur.
Les images d'une clé USB ne peuvent être projetées.	Pour que la projection à partir d'une clé USB soit possible, il faut que la résolution des images JPEG ne dépasse pas 10912 x 8640, que les noms de fichier soient en caractères alphanumériques de 1 octet et que la clé soit formatée en FAT.
Le câble LAN (paire torsadée blindée) n'est pas bien connecté.	Vérifiez si le câble LAN (paire torsadée blindée) est branché correctement au projecteur. (P170)
La connexion réseau ne peut être établie.	Les connexions réseau ne sont disponibles qu'environ 40 secondes après le démarrage. (P183)

■ll n'y a pas de son

Cause Solution
Le câble audio n'est pas correctement branché.	Vérifiez le branchement du câble audio. (P136)
La fonction MUTE est activée.	Appuyez sur la touche MUTE sur la télécommande. (P65)
Le niveau sonore est réglé au minimum.	Appuyez sur la touche VOL sur la télécommande ou sur la touche VOL+ sur la commande sur le côté pour régler le niveau sonore. (P65)
Un câble audio avec une résistance intégrée est utilisé.	Utilisez un câble audio sans résistance intégrée.
La borne d'entrée audio sélectionnée est réglée sur [Désactivé].	Placez la borne d'entrée audio sur le réglage approprié. (P111)

■L'image projetée est floue

Cause Solution
L'image n'est pas au point.	Réglez la mise au point. (P44)
La distance par rapport à l'écran est trop courte.	Vérifiez si la distance par rapport à l'écran est appropriée. (P124)
Le projecteur n'est pas placé directement devant l'écran.	Vérifiez si le projecteur est placé à l'oblique de l'écran. Une erreur faible dans l'angle de projection peut être corrigée à l'aide de la fonction de réglage en trapèze. (P56)
Le projecteur a été déplacé dans un endroit où la température varie beaucoup.	Lorsque le projecteur est déplacé d'un endroit où la température est basse vers un endroit où la température est élevée, de la condensation peut se former sur l'objectif. La condensation s'évapore après un court instant et le projecteur peut alors projeter une image normale.
L'objectif est sale. Nettoyez l'objectif. (P202)
La poursuite est mauvaise.	Réglez la poursuite avec la fonction [PC auto] ou [Tracking]. (P43, P79)
La vidéo est floue.	Activez la réduction du flou de mouvement. (P108)
La réduction du flou de mouvement n'est pas disponible.	La réduction du flou de mouvement n'est pas disponible avec la projection au moyen de clés USB ou avec la projection multiple sur réseau.
Le réglage de netteté n'est pas disponible.	La netteté ne peut être réglée pendant l'affichage d'écran partagé.

■Vous ne pouvez pas projeter correctement une image

Cause Solution
L'image projetée est inversée en position horizontale ou verticale.	Le réglage de montage au plafond / projection arrière est incorrect. Vérifiez le réglage [Invers H/V image] dans le menu [Paramètres d'installation]. (P146)
La fréquence de base du signal d'entrée est supérieure à 162 MHz avec un câble BNC.	Définissez la fréquence de base du signal sur 162 MHz ou moins sur votre ordinateur.
Un câble d'ordinateur est utilisé et certaines broches ne sont pas connectées.	Utilisez un câble d'ordinateur dont toutes les broches sont connectées.

■Le projecteur est mis hors tension

Cause Solution
L'entrée ou la sortie d'air est obstruée.	Vérifiez si l'entrée ou la sortie d'air est obstruée. Si l'entrée ou la sortie d'air est obstruée, la température à l'intérieur du projecteur augmente et le projecteur est automatiquement éteint pour le protéger. (Le témoin [WARNING] et le témoin [TEMP] sont allumés.) Attendez que la température du projecteur baisse, puis assurez-vous que l'entrée et la sortie d'air ne sont pas obstruées et allumez le projecteur. (P31, P38)
Le filtre à air est sale. Vérifiez si le filtre à air est obstrué par de la poussière.Si le filtre à air est obstrué, nettoyez ou remplacez le filtre à air. (P204)
La lampe s'est brisée (ou elle présente un dysfonctionnement).	Si la lampe s'est brisée, suivez les instructions données dans « Précautions à prendre pour remplacer les lampes qui ne fonctionnent plus » (P20).
La température de fonctionnement est inappropriée.	Vérifiez si la température de fonctionnement est comprise entre 0 °C et 40 °C. (P24)Les paramètres du projecteur doivent être réglés lorsque l'on utilise le projecteur à une altitude de 2 300 m ou plus. Dans le menu [Paramètres d'installation], réglez [Mode ventilateur] de [Réglages professionnels] sur [Altitude élevée]. (P152)

■Vous ne pouvez pas actionner la télécommande

Cause Solution
Les piles n'ont pas été correctement installées ou elles sont usées.	Vérifiez si les piles sont correctement installées. Si les piles sont correctement installées, remplacez-les par des piles neuves. (P29)
Vous utilisez la télécommande en dehors de la plage de fonctionnement de la télécommande.	Vérifiez si vous utilisez la télécommande dans la plage de fonctionnement de l'unité principale du projecteur. (P30)
Il y a un obstacle entre le projecteur et la télécommande.	Enlevez l'obstacle qui se trouve entre le récepteur de télécommande infrarouge de l'unité principale du projecteur et la télécommande, ou dirigez la télécommande sur le projecteur par un autre chemin, sans obstacles.
Vous utilisez la télécommande dans un environnement de fonctionnement inapproprié.	Vérifiez si le récepteur de télécommande infrarouge de l'unité principale du projecteur est exposé à la lumière directe du soleil ou à une forte lumière de l'appareil d'éclairage. (P30)
Le réglage des canaux de la télécommande ne correspond pas à celui du projecteur.	Vérifiez si le réglage des canaux de la télécommande a été modifié. Vous pouvez vérifier le réglage [Canal à distance] dans le menu [Régl système]. (P107)
La fonction de verrouillage des touches empêche toute utilisation de la télécommande.	Vérifiez si la fonction [Verrouillage] est activée pour désactiver le fonctionnement de la télécommande. Dans le menu [Régl système], réglez [Verrouillage] sur [Désactivé]. (P106)

Relation entre Aspect et Aspect écran

Cette section décrit la relation entre aspect écran (P48) et aspect (P54).

Sélectionnez un format optimal de l'image projetée (aspect écran) ou un mode d'écran optimal (aspect) en fonction du format de l'écran, du type de signal d'image d'entrée, etc. de manière à utiliser la taille de l'écran de manière optimale lors de la projection.

• Si une image d'ordinateur de format 16:9 n'est pas projetée correctement lorsque le réglage est [Auto], sélectionnez [16:9] comme aspect d'écran.
• Dans le cas d'une image 16:9 avec des bordures noires en haut et en bas comme en diffusion de film terrestre, vous pouvez projeter l'image 16:9 sur l'écran entier en sélectionnant [Zoom] dans [Aspect].

Il se peut que dans certains cas [Zoom] ne puisse être sélectionné, en fonction du signal d'entrée et/ou de la résolution.

- Pour la correction de trapèze (P56), sélectionnez une option autre que [Chang. image n. 4:3] ou [Chang. image n. 16:9] pour [Aspect écran].

■Lorsque l'image est projetée sur un écran 16:10

Format du dispositif branché	Configuration de l'aspect de l'écran (P48)	Configuration de l'aspect (P54)	Image d'écran
(16:10)1920 x 12001440 x 9001280 x 800	[16:10]	[16:10][Auto]
(16:9)1920 x 10801280 x 720		[16:10]
(4:3)1600 x 12001400 x 1050640 x 480		[16:10]

■Lorsque l'image est projetée sur un écran 16:9

Format du dispositif branché	Configuration de l'aspect de l'écran (P48)	Configuration de l'aspect (P54)	Image d'écran
(16:10)1920 x 12001440 x 9001280 x 800	[16:9][Chang. image n. 16:9]	[16:9]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[16:9]

■Lorsque l'image est projetée sur un écran 4:3

Format du dispositif branché	Configuration de l'aspect de l'écran (P48)	Configuration de l'aspect (P54)	Image d'écran
(16:10)1920 x 12001440 x 9001280 x 800	[4:3][Chang. image n. 4:3]	[4:3]
(16:9)1920 x 10801280 x 720		[4:3]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

■Lors d'une projection sur un écran 16:10 du format du dispositif branché

Format du dispositif branché	Configuration de l'aspect de l'écran (P48)	Configuration de l'aspect (P54)	Image d'écran
(16:10)1920 x 12001440 x 9001280 x 800	[16:10]	[16:10][Auto]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

■Lors d'une projection sur un écran 16:9 du format du dispositif branché

Format du dispositif branché	Configuration de l'aspect de l'écran (P48)	Configuration de l'aspect (P54)	Image d'écran
(16:10)1920 x 12001440 x 9001280 x 800	[16:9][Chang. image n. 16:9]	[Auto]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

■Lors d'une projection sur un écran 4:3 du format du dispositif branché

Format du dispositif branché	Configuration de l'aspect de l'écran (P48)	Configuration de l'aspect (P54)	Image d'écran
(16:10)1920 x 12001440 x 9001280 x 800	[4:3][Chang. image n. 4:3]	[Auto]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

Schémas de test affichés

Pour accéder au menu du schéma de test, depuis le menu [Paramètres d'installation], sélectionnez [Schéma test] > [Activé].

Pendant l'affichage du schéma de test, vous pouvez utiliser les touches [▲/ [ ]▼ pour changer de schémas. En outre, si un schéma optionnel est disponible, vous pouvez utiliser les touches [◀/ [ ]▶ pour changer de schéma. Une boîte de dialogue s'affiche pendant l'affichage du schéma de test, identifiant le schéma de test actuel et fournissant des instructions d'utilisation.

Les schémas de test suivants peuvent être affichés.

U t i ▲ i s e z Uti[is]z [A] [I] pour pour basculer basculer entre les entre les schémas schémas optionnels

Types de signaux pris en charge

Ce projecteur prend en charge les types de signaux suivants.

Si votre ordinateur ou équipement audiovisuel est compatible avec l'un des types de signaux suivants, la fonction PC Auto du projecteur sélectionne le type de signal d'entrée pour projeter une image de manière appropriée.

PC analogique

Résolution (pixels) Type de signal		Fréquence horizontale (kHz)	Fréquence verticale (Hz)
640 x 480 VGA 31,469 59,940
720 x 480 - 31,469 59,940
720 x 576 - 31,250 50,000
800 x 600 SVGA 37,879 60,317
848 x 480 - 31,020 60,000
1024 x 768 XGA 48,363 60,004
1280 x 768	WXGA	47,776 59,870
		47,396 59,995
1280 x 800		49,702 59,810
		49,306 59,910
1280 x 960 - 60,000 60,000
1280 x 1024 SXGA 63,981 60,020
1366 x 768 - 47,712 59,790
1400 x 1050 SXGA+		64,744 59,948
		65,317 59,978
1440 x 900	WXGA+	55,935 59,887
		55,469 59,901
1600 x 900 - 60,000 60,000
1600 x 1200	UXGA 75,000 60,000
1680 x 1050	WSXGA+	64,674 59,883
		65,290 59,954
1920 x 1080	-	56,250 50,000
		67,500 60,000
1920 x 1200	WUXGA	74,038 59,950

PC numérique

Résolution (pixels)	Type de signal	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
640 x 480	D-VGA	31,469 59,940
720 x 480 - 31,469 59,940
720 x 576 - 31,250 50,000
800 x 600 D-SVGA	37,879 60,317
1024 x 768	D-XGA	48,363 60,004
1280 x 720 -		37,500 50,000
		45,000 60,000
1280 x 800	D-WXGA	49,702 59,810
		49,306 59,910
1280 x 1024	D-SXGA	63,981 60,020
1366 x 768 - 47,712 59,790
1400 x 1050	D-SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	D-WXGA+	55,935 59,887
		55,469 59,901
1600 x 900 - 60,000 60,000
1600 x 1200	D-UXGA	75,000 60,000
1680 x 1050	D-WSXGA+	64,674 59,883
		65,290 59,954
Résolution (pixels) Type de signal		Fréquence horizontale (kHz)	Fréquence verticale (Hz)
1920 x 1080 –		27,000 24,000
		56,250 50,000
		67,500 60,000
1080PsF(1920 x 1080i)	-	27,000 24,000
		28,125 25,000
		33,750 30,000
1920 x 1200 D-WU	XGA 74,038 59,950

HDMI

Branchement à un ordinateur

Résolution (pixels) Type de signal		Fréquence horizontale (kHz)	Fréquence verticale (Hz)
640 x 480 VGA 31,469 59,940
800 x 600 SVGA 37,879 60,317
1024 x 768 XGA 48,363 60,004
1280 x 800 WXGA		49,702 59,810
		49,306 59,910
1280 x 1024 SXGA	63,981	60,020
1366 x 768	-	47,712 59,790
1400 x 1050	SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	WXGA+	55,935 59,887
		55,469 59,901
1600 x 900	-	60,000 60,000
1600 x 1200 UXGA	75,000	60,000
1680 x 1050	WSXGA+	64,674 59,883
		65,290 59,954
1920 x 1200	WUXGA	74,038 59,950

Branchement à un équipement audiovisuel

Type de signal	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
480p	31,469	59,940
576p	31,250	50,000
720p	37,500	50,000
	45,000	60,000
1080i	28,125	50,000
	33,750	60,000
1080p	27,000	24,000
	56,250	50,000
	67,500	60,000

Composantes

Type de signal	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
480i	15,734	59,940
480p	31,469	59,940
576i	15,625	50,000
576p	31,250	50,000
720p	37,500	50,000
	45,000	60,000
1080i	28,125	50,000
	33,750	60,000
1080p	56,250	50,000
	67,500	60,000

Types de signaux pris en charge

Type de signal Fréquence horizontale (kHz) Fréquence verticale (Hz)
1080PsF	27,000 24,000
	28,125 25,000
	33,750 30,000

* Les spécifications mentionnées dans le tableau ci-dessus peuvent être soumises à des modifications sans avis préalable.
* Ce projecteur ne prend pas en charge les signaux de sortie d'ordinateurs dont la fréquence de base est supérieure à 162 MHz.
* Utilisez un câble d'ordinateur dont toutes les broches sont connectées. Si le câble est d'un type pour lequel toutes les broches ne sont pas connectées, l'image risque de ne pas être affichée correctement.

■Projecteur

Nom de modèle WUX6000
Système d'affichage Système à		cristaux liquides RVB
Système optique		Séparation des couleurs par miroir dichroïque / séparateur de faisceau polarisant et composition de couleurs par prisme
Dispositif d'affichage	Type Panneau à cristaux liquides réfléchissant
	Taille / Format 0,71" X3 / 16:10
	Système d'entraînement Système de matrice active
	Nombre de points /Nombre total de points	2 304 000 (1920 x 1200) x 3 panneaux / 6 912 000
Lentille de projection (*1)	Taux d'agrandissement-réduction / Longueur focale / Valeur F	1,5x / f = 23,0 - 34,5 mm / F1,89 - F2,65
	Système d'agrandissement-réduction / de mise au point	Électrique / Électrique
	Plage de décalage d'objectif (*1)	V : -15 % - +55 %, H : ±10 % électrique
Source lumineuse (Mode lampe : Pleine puissance / Économie d'énergie)		340-NSHA 340 W / 264 W
Taille de l'image (distance de projection) (*1)		Taille 40 à 600 (1,3 m à 29,0 m)
Nombre de couleurs 16 770 000 couleurs (tout en couleur)
Luminosité (*1) (*2) (*3) 6 000 lumens (en mode de présentation)
Taux de contraste (*3)		2000:1 (complètement blanc:complètement noir, mode de présentation, commande de lampe [Activé])
Taux de luminosité à la périphérie du centre (*1) (*3)		88 %
Haut-parleur 5W monaural x 1
Résolution d'entrée maximale 1920 x 1200 pixels
Signaux vidéo	Entrée PC analogique	WUXGA, UXGA, WSXGA+, SXGA+, WXGA+, SXGA, WXGA, XGA, SVGA, VGA(Fréquence de balayage : horizontal 15 à 75 kHz, vertical 50 à 85 Hz)
	Entrée PC numérique	WUXGA, UXGA, WSXGA+, SXGA+, WXGA+, SXGA, WXGA, XGA, SVGA, VGA
	Entrée composantes vidéo	1080p, 1080i, 720p, 576i, 576p, 480i, 480p
	Entrée vidéo numérique 1080p, 1080i, 720p, 576p, 480p
Borne d'entrée	Borne DVI-I IN	PC analogique, entrée PC numérique (connecteur DVI 29 broches)
	Borne HDMI IN	HDMI (couleur foncée)
	Borne ANALOG PC / COMPONENT IN	PC analogique, Composantes (mini D-sub 15 broches)
	Borne CONTROL	RS-232C (D-sub 9 broches)
	Borne AUDIO IN	Signal audio (mini jack stéréo 3,5∅ x 2)
Borne AUDIO OUT		Signal audio (mini jack stéréo 3,5∅)
Nom de modèle WUX60		00
Port USB Images JPEG (classe		de stockage de masse USB)
Borne REMOTE Télécommande câblée (mini jack stéréo 3,5∅)
Borne LAN Projection multiple sur réseau (RJ-45)
Borne CONTROL RS-232C (D-sub 9 broches)
Signal d'entrée	PC numérique TMDS (Transition Minimized Differential Signaling)
	PC analogique	0,7 Vc-c, polarité positive, impédance = 75 ΩSynchronisation horizontale / verticale : Niveau TTL, polarité négative ou positiveSynchronisation composite sur signal G : 0,3 Vc-c, polarité négative, impédance = 75 Ω
	Composantes vidéo	Composantes : Signal Y Cb/Pb Cr/Pr séparéY : 1 Vc-c, synchronisation négative, impédance = 75 ΩCb/Pb : 0,7 Vc-c, impédance = 75 ΩCr/Pr : 0,7 Vc-c, impédance = 75 Ω
	Audio Impédance = 47 kΩ ou plus
Bruit (Mode lampe : Pleine puissance / Économie d'énergie)		40 dB / 36 dB
Température de fonctionnement		0 °C à 40 °C
Alimentation électrique 100 V -		240 V CA 50 / 60 Hz
Puissance consommée (Pleine puissance/Économie d'énergie/Veille faible puissance avec LAN ON/état de veille avec LAN OFF)		455 W / 360 W / 0,7 W / 0,3 W
Dimensions		380 mm (L) x 170 mm (H) x 430 mm (P) (y compris la partie saillante)
Poids 8,5 kg (lentille de projection non compris)
Accessoires		Télécommande, piles sèches de la télécommande, cordon d'alimentation, câble PC, Mode d'emploi (ce manuel), Supplément NMPJ Ver. 1.1 Mode d'emploi (CD-ROM), Informations importantes et carte de garantie

*1 En cas d'utilisation d'un objectif zoom standard (RS-IL01ST). Varie selon le type d'objectif.
*2 Lorsque le Mode lampe est réglé sur [Pleine puissance].
*3 Conformité avec ISO21118-2012
* 99,99 % ou plus des pixels du panneau LCD sont efficaces. Pendant la projection, 0,01 % ou moins des pixels peuvent rester allumés ou éteints en raison des caractéristiques du panneau LCD.
* L'utilisation continue du projecteur pendant une période de temps étendue peut accélérer la détérioration des pièces optiques.

Télécommande

Type RS-RC04 RS-	RC05 (Option)
Alimentation électrique	3,0 V CC, en utilisant deux piles AAA	3,0 V CC, en utilisant deux piles AA
Plage de fonctionnement	Environ 8 m± 25° à l'horizontale et à la verticale (vers le récepteur de télécommande à infrarouge)
Dimensions	43 mm (L) x 23 mm (H) x 135 mm (P)	51 mm (L) x 28 mm (H) x 176 mm (P)
Poids 56 g 100 g

■Spécification de chaque objectif (Option)

Nom Objectif à zoom standard Objectif à zoom		long
Numéro du modèle	RS-IL01ST RS-IL02LZ
Vue externe
Distance focale 23,0 – 34,5 mm 34,0 – 57,7 mm
Numéro F 1,89 - 2,65 1,99 - 2,83
Largeur	97,4 mm	97,4 mm
Hauteur	106,5 mm	106,5 mm
Longueur	173,4 mm	173,4 mm
Poids	550 g	755 g
Taux d'agrandissement-réduction	1,5x	1,7x
Distance de projection	1,3 - 29,0 m	1,9 - 48,5 m
Taille 100 distance de projection	3,2 - 4,8 m 4,7 - 8,0 m

Pour en savoir plus sur la valeur du décalage de l'objectif, reportez-vous à « Fonction de décalage de l'objectif » en page 134.

Nom Objectif fixe court Objectif à zoom extra long
Numéro du modèle	RS-IL03WF RS-IL04UL
Vue externe
Distance focale 12	,8 mm 53,6 - 105,6 mm
Numéro F 2,0 2,34	- 2,81
Largeur 97,4 mm 9	7,4 mm
Hauteur 106,5 mm	106,5 mm
Longueur 175,2 mm	184,2 mm
Poids 910 g 940 g
Taux d'agrandissement-réduction	-	1,95x
Distance de projection	0,7 - 5,2 m	4,6 - 89,0 m
Taille 100 distance de projection	1,7 m 7,6 - 14,9 m

Nom	Objectif à zoom grand angle
Numéro du modèle	RS-IL05WZ
Vue externe
Distance focale	15,6 - 23,3 mm
Numéro F	2,09 - 2,34
Largeur 97,4 mm
Hauteur 106,5 mm
Longueur 180,3 mm
Poids 905 g
Taux d'agrandissement-réduction	1,5x
Distance de projection	0,9 - 19,5 m
Taille 100 distance de projection	2,2 - 3,2 m

Pour en savoir plus sur la valeur du décalage de l'objectif, reportez-vous à « Fonction de décalage de l'objectif » en page 134.

■Vue externe

WUX6000

92 mm 91 mm 380 mm 430 mm 170 mm 150 mm

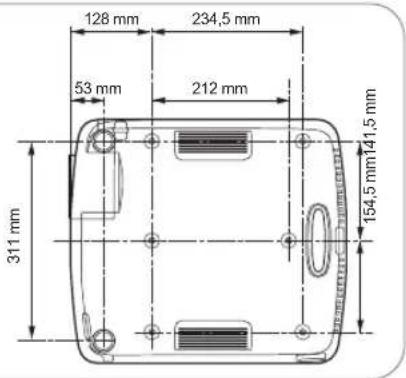

Orifices de boulon (M4 x 6) pour l'installation de la fixation du plafond

128 mm 234,5 mm 53 mm 212 mm 311 mm 154,5 mm 141,5 mm

■Borne PC analogique 2 / COMPONENT

Cette borne est utilisée comme borne d'entrée PC analogique ou composantes d'ordinateur. Utilisez un câble d'ordinateur D-sub.

Les spécifications sur les bornes de l'entrée PC analogique et composantes sont identiques.

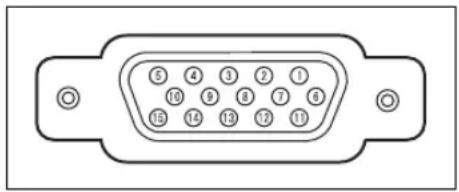

Mini D-sub 15 broches

N° de broche	Signal	N° de broche	Signal
1 R 9	Alimentation +5 V
2	G 1 0		Masse (Synchronisation verticale)
3 B 1	1 Masse
4 OUVERT		12 Données DDC
5	Masse (Synchronisation horizontale)	13	Synchronisation horizontale
6 Masse (R)		14	Synchronisation verticale
7 Masse (G)		15 Horloge DDC
8 Masse (B)

■Port de maintenance (CONTROL)

Affectation des broches

Longueur de caractère : 8 bits

Bits d'arrêt : 2 bits

Parité : Aucune

Commande de flux : Aucune

Commandes de contrôle

Commandes Représentation ASCII Représentation binaire
Alimentation électrique	Alimentation activée	POWER=ON50h 4Fh 57h	45h 52h 3Dh 4Fh 4Eh 0Dh
	Alimentation désactivée	POWER=OFF	50h 4Fh 57h 45h 52h 3Dh 4Fh 46h 46h 0Dh
Acquisition de l'état de l'alimentation		GET=POWER	47h 45h 54h 3Dh 50h 4Fh 57h 45h 52h 0Dh
Source d'entrée	HDMI INPUT=HDMI	49h 4Eh 50h 55h 54h 3Dh 48h 44h 4Dh 49h 0Dh
	PC numérique	NPUT=D-RGB	49h 4Eh 50h 55h 54h 3Dh 44h 2Dh 52h 47h 42h 0Dh
	PC analogique 1	INPUT=A-RGB1	49h 4Eh 50h 55h 54h 3Dh 41h 2Dh 52h 47h 42h 31h 0Dh
	PC analogique 2	INPUT=A-RGB2	49h 4Eh 50h 55h 54h 3Dh 41h 2Dh 52h 47h 42h 32h 0Dh
	Composantes INPUT=COMP	49h 4Eh 50h 55h 54h 3Dh 43h 4Fh 4Dh 50h 0Dh
	LAN INPUT=LAN	49h 4Eh 50h 55h 54h 3Dh 4Ch 41h 4Eh 0Dh
	USB INPUT=USB	49h 4Eh 50h 55h 54h 3Dh 55h 53h 42h 0Dh
Acquisition de la source d'entrée		GET=INPUT	47h 45h 54h 3Dh 49h 4Eh 50h 55h 54h 0Dh
Mode Image	Standard IMAGE=STANDARD	49h 4Dh 41h 47h 45h 3Dh 53h 54h 41h 4Eh 44h 41h 52h 44h 0Dh
	Présentation IMAGE=PRESENTATION	49h 4Dh 41h 47h 45h 3Dh 50h 52h 45h 53h 45h 4Eh 54h 41h 54h 49h 4Fh 4Eh 0Dh
	Photo éclatante	IMAGE=VIVID_PHOTO	49h 4Dh 41h 47h 45h 3Dh 56h 49h 56h 49h 44h 5Fh 50h 48h 4Fh 54h 4Fh 0Dh
	Photo/sRGB IMAGE=PHOTO_SRGB	49h 4Dh 41h 47h 45h 3Dh 50h 48h 4Fh 54h 4Fh 5Fh 53h 52h 47h 42h 0Dh
	Dynamique IMAGE=DYNAMIC	49h 4Dh 41h 47h 45h 3Dh 44h 59h 4Eh 41h 4Dh 49h 43h 0Dh
	Vidéo IMAGE=VIDEO	49h 4Dh 41h 47h 45h 3Dh 56h 49h 44h 45h 4Fh 0Dh
	Cinéma IMAGE=CINEMA	49h 4Dh 41h 47h 45h 3Dh 43h 49h 4Eh 45h 4Dh 41h 0Dh
	Utilisateur 1 IMAGE=USER_1	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 31h 0Dh
	Utilisateur 2 IMAGE=USER_2	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 32h 0Dh
	Utilisateur 3 IMAGE=USER_3	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 33h 0Dh
	Utilisateur 4 IMAGE=USER_4	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 34h 0Dh
	Utilisateur 5 IMAGE=USER_5	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 35h 0Dh
Acquisition du mode image		GET=IMAGE	47h 45h 54h 3Dh 49h 4Dh 41h 47h 45h 0Dh
Luminosité	Réglage de la valeur de luminosité	BRI=CR 42h 52h 49h 3Dh0Dh	0Dh
Acquisition de la luminosité		GET=BRI47h 45h 54h 3Dh 42h 52h 49h 0Dh	0Dh
Netteté	Réglage de la valeur de netteté	SHARP=	53h 48h 41h 52h 50h 3Dh
Acquisition de la netteté		GET=SHARP	47h 45h 54h 3Dh 53h 48h 41h 52h 50h 0Dh
Contraste	Réglage de la valeur de contraste	CONT=	43h 4Fh 4Eh 54h 3Dh
Acquisition du contraste		GET=CONT47h 45h 54h 3Dh 43h 4Fh 4Eh 54h 0Dh	0Dh
Aspect	Auto ASPECT=AUTO	41h 53h 50h 45h 43h 54h 3Dh 41h 55h 54h 4Fh 0Dh	0Dh
	4:3 ASPECT=4:3	41h 53h 50h 45h 43h 54h 3Dh 34h 3Ah 33h 0Dh	0Dh
	16:9 ASPECT=16:9	41h 53h 50h 45h 43h 54h 3Dh 31h 36h 3Ah 39h 0Dh	0Dh
	16:10 ASPECT=16:10	41h 53h 50h 45h 43h 54h 3Dh 31h 36h 3Ah 31h 30h 0Dh	0Dh
	Zoom ASPECT=ZOOM	41h 53h 50h 45h 43h 54h 3Dh 5Ah 4Fh 4Fh 4Dh 0Dh	0Dh
	Format réel ASPECT=TRUE	41h 53h 50h 45h 43h 54h 3Dh 54h 52h 55h 45h 0Dh	0Dh
Acquisition de la valeur d'aspect		GET=ASPECT	47h 45h 54h 3Dh 41h 53h 50h 45h 43h 54h 0Dh
Mode lampe	Pleine puissance	LAMP=FULL	4Ch 41h 4Dh 50h 3Dh 46h 55h 4Ch 4Ch 0Dh
	Économie d'énergie	LAMP=ECO4Ch 41h 4Dh	50h 3Dh 45h 43h 4Fh 0Dh
Acquisition de la valeur du mode lampe		GET=LAMP47h 45h 54h 3Dh 4Ch 41h 4Dh 50h 0Dh	0Dh
Vide	Blanc activé BLANK=ON42h 4Ch 41h 4Eh 4Bh 3Dh 4Fh 4Eh 0Dh	42h 4Ch 41h 4Eh 4Bh 3Dh 4Fh 46h 46h 0Dh	0Dh
	Blanc désactivé	BLANK=OFF	42h 4Ch 41h 4Eh 4Bh 3Dh 4Fh 46h 46h 0Dh
Acquisition du blanc		GET=BLANK	47h 45h 54h 3Dh 42h 4Ch 41h 4Eh 4Bh 0Dh

A

Activation de la sortie du moniteur externe (préparation de l'ordinateur portable) 145

Activé direct 104

Affichage d'écran partagé 69

Affichage du logo 102

Agrandissement/réduction d'une image.... 66

ASPECT....55

Aspect.... 54, 217

Aspect écran...... 48, 147, 217

Auto (Aspect) 54

AUTO PC.... 43

B

Bip.... 105

BLANK 64

Borne AUDIO IN .... 36, 111, 137, 138, 141

Borne AUDIO OUT ...... 36, 139, 142

Borne d'entrée .... 36 Branchement à un ordinateur .... 137 Branchement sur un équipement audiovisuel .... 140

Borne d'entrée DVI-I 36

Borne d'entrée HDMI ..... 36, 139, 140

Borne d'entrée PC analogique 1 / DVI-I 39, 137, 138

Borne PC analogique 2 / COMPONENT...... 39, 137, 138

Branchement à un ordinateur ..... 137

C

Changement image numérique...... 51

Commandes sur le côté.... 34

Composantes.... 39, 141

Compteur de lampe 113

Configuration de l'état d'affichage..... 77

Contraste 89

Correction de la couleur de la mémoire....94

Correction de la distorsion trapézoïdal....56

Couleur écran....154

D

D. ZOOM....66

DHCP 175

Diaporamas....83

Distorsion horiz-verti 149

DVI 39,138

DVI-I 137, 138

E

Économie d'énergie ....61

Ecran lorsque blanc ....102

Effectuer une correction gamma .....90

Enregistrement....151

Enregistrez un mot de passe réseau....173

Enregistrez mot de passe......110

Espace couleur HDMI 81

F

Filtre à air ......204

Fonction réseau ......173, 174

Format réel (Aspect) ....54

FREEZE 64

Fusion des bords....161

G

Gamma 90

Gamma dynamique....94

Guide....156

H

HDMI 39, 139, 140

Index

|

IMAGE 60

Information.... 74, 118

Initialisation réseau 176

INPUT 40

Invers H/V image (monté au plafond / projection arrière) 146

K

KEYSTONE 56

L

Langue.... 108

Luminosité.... 88

Luminosité ambiante.... 91

M

Menu....74

Menu Régl système 74

Menu Réglage image.... 74

Mode Image (Qualité d'image)...... 59

Mode Lampe.... 98

Monté au plafond 146

MUTE.... 65

N

Netteté 89

Niveau d'entrée HDMI.... 81

Nombre total de points.... 79

0

OK.... 33

P

Paramètres de mot de passe...... 109

PC analogique .... 39, 137, 138

PC analogique 1 .... 137

PC analogique 2 .... 137, 138

PC Auto....43

PC numérique ......39, 138

Personnalisation du fonctionnement du système ....100

Pixels horizontaux 80

Pixels verticaux 80

PJLink 176

Port LAN....36

Port USB 36

Position de l'objectif ....153

Position horizontale......80

Position menu ......155

Position verticale 80

POWER....38, 62

Progressif 82

Projecteur allumé ....102

Projection arrière......146

R

Réduction du flou de mouvement ...108

Régl couleur axe 6 .....95

Réglage coins ....149

Réglage du mot de passe réseau ...172

Réglage du volume ......65

Réglage réseau....74

Réglages de l'économie d'énergie ....61

Réglages TCP/IP ......175

Réglages usine ....116

Réinitialisation .....99, 116

Remplacement de la lampe ....113, 158, 205, 207

Résolution de l'affichage (Préparation de l'ordinateur)....41

S

Schéma test ....160, 221

Sélection d'un signal d'entrée .....39

Sélection d'une langue......108, 144

Suppression du son ....65

Surbalayage HDMI.... 82

T

Télécommande ...... 29, 32, 107

Témoin LED.... 35, 210

Témoin WARNING...... 34, 210

Temps d'affichage menu.... 157

Tracking 79

Trapèze.... 56

Type de signal.... 222

U

USB....67

V

Verrouillage.... 106

Verrouillage de position.... 146

Verrouillage réglage réseau...... 171

VOL....65

Z

Zoom électronique .... 148

Zoom numérique.... 33

Zoom optique.... 45

- Lampe

Numéro de pièce : RS-LP09

- Fixation pour plafond

Numéro de pièce : RS-CL11

- Tube de fixation pour plafond (400 - 600 mm)

Numéro de pièce : RS-CL08*

- Tube de fixation pour plafond (600 - 1000 mm)

Numéro de pièce : RS-CL09*

- Filtre à air

Numéro de pièce : RS-FL01

- Télécommande

Numéro de pièce : RS-RC04

- Télécommande

Numéro de pièce : RS-RC05

Configuration du menu

Menu Réglages de l'entrée

* : Réglages d'usine (réglages après réinitialisation)

Configuration du menu

Menu Réglage image

    T["Principale"] --> U["P85"]
    V["Secondaire"] --> W["P86"]
    X["Standard*"] --> Y["P86"]
    Z["Photo/sRGB"] --> AA["P86"]
    AB["Utilisateur 1 - 5 (pour la création de profil)"] --> AC["P86"]
    AD["PC numérique / PC analogique 1/2 / HDMI (lorsque [Entrée HDMI"] est_sur["Ordinateur"]) / LAN / USB] --> AE["P86"]
    AF["Présentation"] --> AG["P86"]
    AH["Photo éclatante"] --> AI["P86"]
    AJ["Composantes / HDMI (lorsque [Entrée HDMI"] est_sur["Auto"])] --> AK["P86"]
    AL["Dynamique"] --> AM["P86"]
    AN["Vidéo"] --> AO["Cinéma"]

    style A fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333
    style X fill:#f9f,stroke:#333
    style Y fill:#ccf,stroke:#333
    style Z fill:#ccf,stroke:#333
    style AB fill:#ccf,stroke:#333
    style AD fill:#ccf,stroke:#333
    style AF fill:#ccf,stroke:#333
    style AG fill:#ccf,stroke:#333
    style AH fill:#ccf,stroke:#333
    style AJ fill:#ccf,stroke:#333
    style AK fill:#ccf,stroke:#333

    B --> M["Désactivé* P91"]
    M --> N["Régler"]
    N --> O["Type Tungsten"]
    O --> P["Niveau"]
    P --> Q["B"]
    Q --> R["H"]

    C --> S["PC numérique / PC analogique 1/2 / HDMI / Composantes"]
    S --> T["Désactivé*"]
    T --> U["Faible"]
    U --> V["Moyen"]
    V --> W["Puissant"]

    D --> X["PC numérique / PC analogique 1/2 / HDMI / Composantes"]
    X --> Y["Désactivé*"]
    Y --> Z["Faible"]
    Z --> AA["Moyen"]
    AA --> AB["Puissant"]

    E --> AC["Désactivé*"]
    AC --> AD["Faible"]
    AD --> AE["Moyen"]
    AE --> AF["Puissant"]

    F --> AG["Faible"]
    AG --> AH["Moyen"]
    AH --> AI["Puissant"]

    G --> AJ["Ciel Faible"]
    AJ --> AK["Vert Moyen"]
    AK --> AL["Puissant"]

    H --> AM["Régler"]
    AM --> AN["Teinte / Saturation / Luminosité"]
    AN --> AO["Réinit."]

    I --> AP["Désactivé* P97"]
    AP --> AQ["Activé"]

    J --> AR["Pleine puissance*"]
    AR --> AS["Économie d'énergie"]

    K --> AT["OK / Annuler"]

Les réglages usine sont configurés selon les conditions suivantes.
*1 • [Désactivé] par défaut lorsque HDMI ([Entrée HDMI]) est [Ordinateur], ou pour PC numérique, PC analogique (1 ou 2), USB ou LAN.
- HDMI (lorsque [Entrée HDMI] est sur [Auto]) ou Composantes : Faible
*2 • Pour HDMI (lorsque [Entrée HDMI] est [Ordinateur]), PC numérique, PC analogique (1 ou 2), USB ou LAN, le réglage d'usine est [Désactivé] dans les modes d'image autres que [Photo éclatante]. Réglage par défaut dans le mode [Photo éclatante] : [Moyen].
- Pour HDMI (lorsque [Entrée HDMI] est sur [Auto]) ou Composantes, le réglage usine est [Faible], quelque soit le mode d'image.
* : Réglages d'usine (réglages après réinitialisation)

Menu Paramètres d'installation

* : Réglages d'usine (réglages après réinitialisation)

Menu Régl système

    B --> G["OK"]
    B --> H["Annuler*"]

    C --> I["Haut G"]
    C --> J["Haut D"]
    C --> K["Centre*"]
    C --> L["Bas G"]
    C --> M["Bas D"]

    D --> N["Noir"]
    D --> O["Bleu*"]
    D --> P["Logo utilisat"]

    E --> Q["Noir*"]
    E --> R["Bleu"]
    E --> S["Logo utilisat"]

    F --> T["Sauter"]
    F --> U["Logo Canon*"]
    F --> V["Logo utilisat"]

    style A fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333

    note right of A
        * : Réglages d'usine (réglages après réinitialisation)
    end

* : Réglages d'usine (réglages après réinitialisation)

Configuration du menu

Mode Gestion alimentation Désactivée P103

Durée de la Gestion alimentation 5 min P104

Activé direct Désactivé* P104

Bip Désactivé P105

Répétition touche Désactivé P105

Verrouillage Désactivé* P106

Canal à distance Ch1 P107

Réduction flou de mouvement Désactivé* P108

Langue Anglais Turc P108

Autres paramètres

Paramètres de mot de passe

Enregistrez mot de passe

Télécomm. (sans fil)

Ch2

Ch3

Ch4

Autonome*

Activé

Allemand	Polonais
Français	Hongrois
Italien	Tchèque
Espagnol	Danois
Portugais	Arabe
Suédois	Chinois (simplifié)
Russe	Chinois (traditionnel)
Hollandais	Coréen
Finlandais	Japonais
Norvégien

Désactivé* P109

Activé

Entrez mot de passe

P110

Désactiver	P110
Écran partagé

* : Réglages d'usine (réglages après réinitialisation)

    B --> O["Entrée audio 1"]
    B --> P["Entrée audio 2"]
    B --> Q["HDMI*"]

    C --> R["Entrée audio 1*"]
    C --> S["Entrée audio 2"]

    D --> T["Entrée audio 1*"]
    D --> U["Entrée audio 2"]

    E --> V["Entrée audio 1"]
    E --> W["Entrée audio 2*"]

    F --> X["Entrée audio 1"]
    F --> Y["Entrée audio 2*"]

    G --> Z["Entrée audio 1"]
    G --> AA["Entrée audio 2"]
    G --> AB["LAN*"]

    H --> AC["Entrée audio 1*"]
    H --> AD["Entrée audio 2"]

    I --> AE["Régler"]
    J --> AF["Ordinateur"]
    K --> AG["Réinit. (Oui / Non)"]
    L --> AH["Réinit. (Oui / Non)"]

    M --> AI["P115"]
    N --> AJ["OK / Annuler"]

Menu Réglage réseau

* : Réglages d'usine (réglages après réinitialisation)

Configuration du menu

    L["Activé"] --> M["P174"]
    N["Masque de sous-réseau"] --> O["Arrer"]
    P["Activé*"] --> Q["P176"]
    R["Activé"] --> S["P177"]
    T["Activé"] --> U["P178"]

Information

Nom de modèle P118

Signal d'entrée

Micrologiciel

N° de série

Adresse IP

Adresse d'expéditeur

Adresse de destinataire

Nom du projecteur

Commentaires

ID d'infos système

* : Réglages d'usine (réglages après réinitialisation)

Canon

CANON INC.
