MODE D'EMPLOI Dynamo 700W Martin Logan
guide de l'utilisateur
Consignes de sécurité importantes
1 Lisez les consignes. 2 Conservez les consignes. 3 Tenez compte de toutes les mises en garde. 4 Suivez les consignes. 5 N'utilisez pas cet appareil près de l'eau. 6 Nettoyez uniquement avec un linge sec. 7 Ne bloquez pas les ouvertures de ventilation. Installez conformément aux instructions du fabricant. 8 N'installez pas le produit près des sources de chaleur, telles que les radiateurs, les registres de chaleur, les poêles ou les autres appareils qui produisent de la chaleur (y compris les amplificateurs). 9 Ne supprimez pas la caractéristique de sécurité de la fiche polarisée ou de type polarisé. Une fiche polarisée a deux lames dont une est plus large que l'autre. Une fiche de type polarisée a deux lames et une troisième qui agit à titre de broche de masse (broche de mise à la terre). La lame large ou la broche de masse sont fournies pour votre sécurité. Si la fiche fournie n'entre pas dans la prise murale, consultez un électricien pour qu'il remplace la prise obsolète. 10 Protégez le cordon d'alimentation pour qu'il ne soit pas piétiné ou écrasé par des articles placés ou appuyés sur ceux-ci, en prêtant particulièrement attention à la fiche des cordons, aux réceptacles d'utilité et à l'endroit où ils se raccordent à l'appareil.
En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques), entrée en vigueur le 13 août 2005, nous vous avions que ce produit pourrait contenir des matériaux réglementés dont
l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières.
À cette fin, Martin Logan a demandé à ses distributeurs dans les pays
11 Utilisez uniquement les pièces ou les accessoires recommandés par le fabricant. 12 Utilisez uniquement avec le chariot, le pied, le trépied, le support ou la table recommandé par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, faites attention lorsque vous déplacez le chariot/appareil pour éviter de vous blesser s'il bascule. 13 Débranchez l'appareil lors des orages électriques ou lorsque vous ne l'utilisez pas pendant une longue période. 14 Faites effectuer toutes les réparations par un technicien compétent. Des réparations sont nécessaires lorsque l'appareil a été endommagé de quelque façon que ce soit, par exemple, lorsque le cordon d'alimentation est endommagé, que du liquide ou des objets sont tombés dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement ou qu'il est tombé sur le sol. 15 MISE EN GARDE : pour diminuer le risque d'incendie ou de choc électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité ; il ne faut pas placer d'objets contenant des liquides, tels que les vases, sur l'appareil. 16 Pour débrancher complètement cet appareil des sources principales, débranchez le cordon d'alimentation du réceptacle. 17 La prise principale du cordon d'alimentation doit être facilement accessible. 18 N'exposez pas cet appareil aux gouttes et aux éclaboussures et assurez-vous qu'aucun objet contenant des liquides, tel qu'un vase, n'est placé sur l'appareil.
membre de l'Union européenne de reprendre et de recycler ce produit gratuitement. Pour trouver le distributeur le plus proche, communiquez avec le revendeur du produit, envoyez un courriel à info@martinlogan.com ou consultez le site Web martinlogan.com.
Notez que seul le produit est régï par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.
Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.
Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.
Consignes de sécurité importantes 22
Table des matières. 23
Emballage 24
Introduction et installation en bref 26
Installation en bref
Raccords et réglages des commandes 28
Avant de raccorder le Dynamo 300
Mode à deux canaux
Mode canaux multiples/LFE 29
Raccord de l'alimentation CA 30
Remplacement du fusible
Rodage connexion sans fil optionnelle
Positionnement 31
Position d'écoute
Demandez à un revendeur
Profiling du produit
Installation dans une armoire
Changer l'orientation du caisson de sous-graves. 32
Acoustique de la pièce 33
Votre piece
Terminologie
Base solide
Cinéma maison 34
Foire aux questions et Dépannage 35
Foire aux questions
Dépannage
Spécifications 36
Dynamo 1000W Specifications
Dynamo 700W Specifications
Renseignements généraux 37
Plans dimensionnels. 37

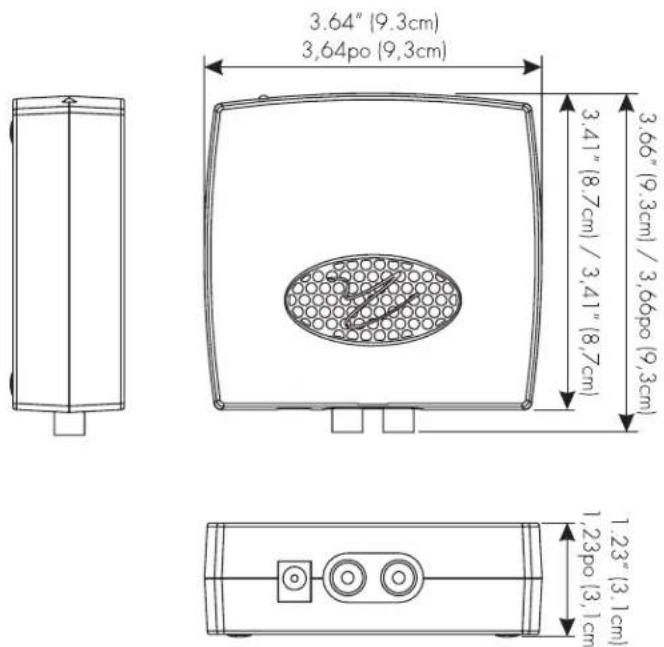

SWT-2 Plans dimensionnels

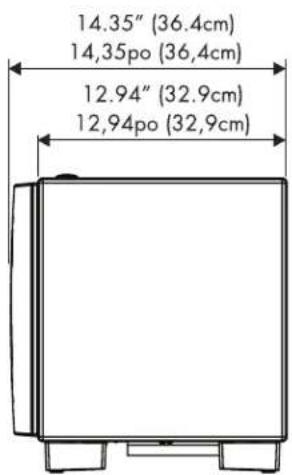

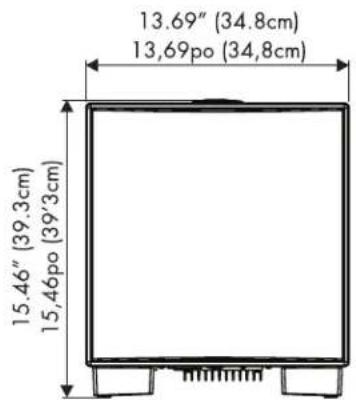

Dynamo 1000W Plans dimensionnels 38

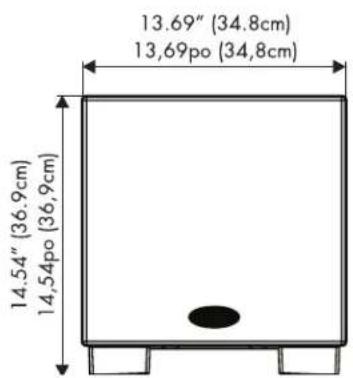

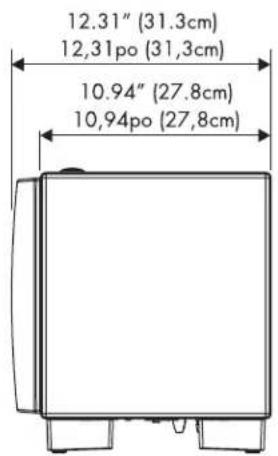

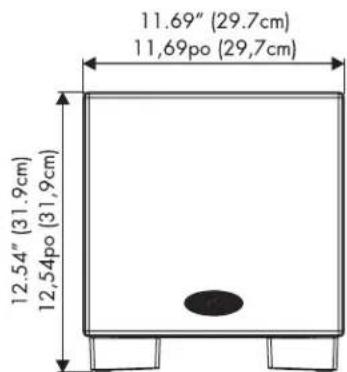

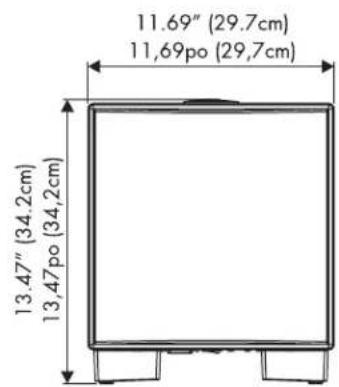

Dynamo 700W Plans dimensionnels 39
Numéros de série :
Veuillez noter les numéros de série afin de pouvoir les consulter facilement.
la garantie. Le numéro de série du Dynamo 700W et Dynamo 1000W sont
situé près du bas de la plaque arrière et sur le carton d'emballage.
Dynamo 1000W dynamo 700W
Testé pour être conforme aux normes FCC pour une utilisation à la maison ou au bureau
Cet appareil est conforme à la partie 15 du Règlement FCC. Son fonctionnement est assujetti aux deux conditions suivantes : [1] cet appareil ne peut pas causer d'interférences nuisibles et [2] cet appareil doit accepter toute interférence reçue, y compris l'interférence pouvant causer un fonctionnement indésirable.
Mise en GARDE!
Tensions dangereuses à l'intérieur - ne pas retirer le couvercle. Les réparations doivent être effectuées par un technicien compétent. Pour éviter les risques d'incendie et de choc électrique, n'exposez pas cet appareil à l'humidité. - Débranchez le caisson de sous-graves en cas de conditions anormales.
MISE EN GARDE! N'utilisez pas le caisson de sous-graves Dynamo 1000W, le caisson de sous-graves Dynamo 700W
ou le transmetteur SwT-2 à l'extérieur du pays où il a été acheté — les exigences en matière de tension varient selon les pays. Une tension inappropriée peut causer des dommages potentiellement coûteux à réparer. Le Dynamo 1000W, le Dynamo 700W ou le transmetteur SwT-2 est envoyé aux distributeurs MartinLogan autorisés avec le bon cordon d'alimentation pour l'utilisation dans le pays où il est vendu. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en écrivant à l'adresse info@martinlogan.com.
Merci à vous, propriétaire d'un produit MartinLogan,
d'aimer ce que nous faisons,
de faire en sorte que nous puissions faire ce que nous aimons.
Félicitations! Vous avez acheté l'un des meilleurs caissons de sous-grave au monde.
Le MartinLogan Dynamo représente l'extension d'un programme de recherche intensif et développé visant à créer une gamme de caissons de sous-graves de classe mondiale utilisant une technologie de pointe, sans compromettre la durabilité, la fiabilité, le savoir-faire ou l'esthétique.
Le caisson de sous-graves Dynamo utilise un hautparleur de 10 po à excursion élevée qui permet d'obtenir des graves profondes et bien définies. Un amplificateur exclusif est utilisé pour créer une sortie précise et très efficace. Le filtrage à passe-bas (Low-pass filtering) et la commande de phase sont conçus pour intégrer facilement le caisson de sous-graves Dynamo aux produits de MartinLogan et aux produits des autres fabricants.
Les matériaux utilisés dans votre nouveau caisson de sous-graves Dynamo sont de la plus haute qualité et vous offrant des années de prise d'écoute et de profond respect. Le boîtier est construit avec le matériel composite le plus fin pour garantir l'intégrité acoustique et il est enduit d'un revêtement spécial attrayant.
Ce manuel de l'utilisateur explique en détail le fonctionnement du caisson de sous-graves Dynamo et la philosophie sous-jacente à sa conception. En complétant bien le fonctionnement du caisson de sous-graves, vous pourriez en profiter au maximum.
Installation en bref
Nous savons que vous êtes impatient d'entendre votre caisson de sous-graves Dynamo ; par conséquent, cette section est destinée à vous permettre de l'installer de façon rapide et facile. Une fois le caisson de sous-graves prêt à fonctionner, veuillez prendre le temps de lire attentivement le reste des renseignements de ce manuel. Vous saurez ainsi comment obtenir le meilleur rendement possible de ce système de caisson de sous-graves très précis.
Si vous éprouvez des problèmes avec la configuration ou le fonctionnement de votre DYNAMO, veuillez consulter les sections Acoustique de la pièce, Positionnement ou Réglement des commandes de ce manuel. Si vous éprouvez un problème récurrent que vous ne pouvez pas régler, veuillez communiquer avec votre revendeur MartinLogan autorisé. Il effectuera l'analyse technique appropriée pour régler le problème.

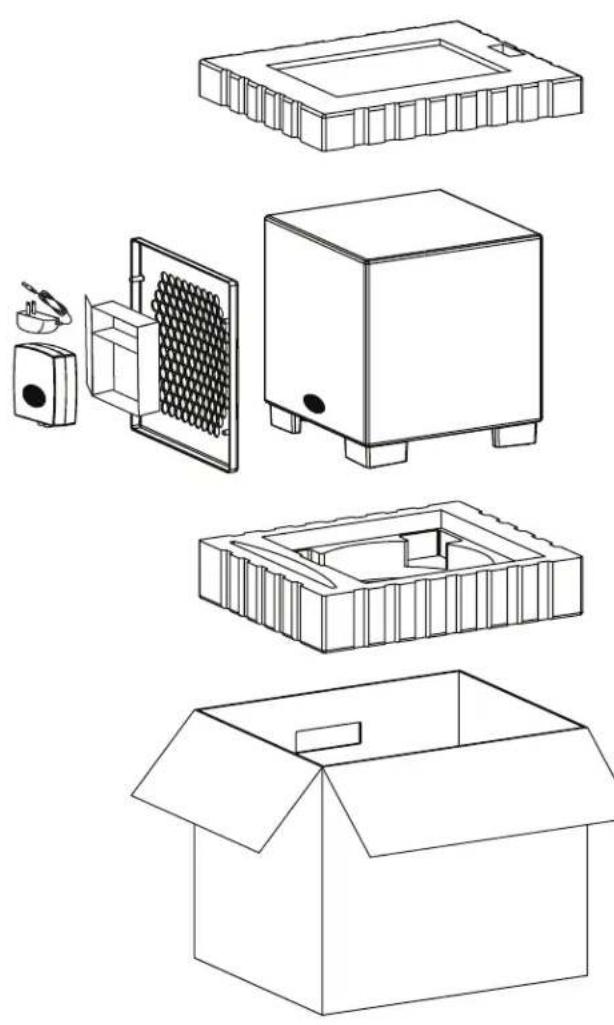

Étape 1 : déballage
Retirez votre nouveau caisson de sous-graves de son emballage.
Étape 2 : positionnement
Idéalement, placez le Dynamo 300 dans un coin près de la partie avant de la pièce. C'est un bon endroit pour commencer. Consultez la section Positionnement (page 31) pour obtenir de plus amples détails.
Étape 3: raccord du signal
Les caissons de sous-graves Dynamo 1000W et Dynamo 700W sont dotés d'un transmetteur sans fil pour caisson de sous-graves SwT-2. Nous recommandons d'utiliser une connexion physique par fil si possible. Toutefois, si le positionnement idéal du caisson de sous-graves présente un défaut, le SwT-2 offrira une connexion sans fil invisible offrant un rendement des graves très détaillé et articulé.
Utilisez les meilleurs câbles possible. Des câbles de haute qualité, disponibles auprès de votre revendeur spécialisé, sont recommandés et offriront un rendement supérieur.
Raccordez les sorties de votre préamplificateur/processeur avec les câbles à l’entrée de signal située sur le panneau arrière du Dynamo 300. Consultez la section Raccords et réglage des commandes (pages 28-30) pour obtenir de plus amples détails.
Étape 4: raccord de l'alimentation (CA) (voir la mise en garde)
Assurez-vous que le boulon de niveau est réglé à « Min ». Branchez le Dynamo à une prise murale. Consultez la section Raccord de l'alimentation CA (page 30) de ce manuel pour obtenir de plus amples détails.
Étape 5 : réglage des commandes
Réglez le bouton de niveau à un volume moyen [12 heures]. Réglez l'interrupteur d'alimentation à « Auto ».
Étape 6: écoutez et profitez-en
Vous pouvez maintenant ajuster le système et en profiter!
Figure 1. Commandes du DYNAMO 1000W et du DYNAMO 700W.
Bouton de niveau
Si vous régalez le niveau trop haut, les graves sembleront gonflées ; c'est la cause la plus courante de caissons de sous-graves qui offrent un mauvais son. Une règle pratique stipule que le caisson de sous-graves ne doit pas attirer l'attention sur lui et qu'il doit simplement faire en sorte que les graves du système soient plus étendues et plus précises.
Interrupteur de commande de la phase
La commande de la phase dépend entièrement de la taille et de la configuration de votre environnement d'écoute, du positionnement de l'appareil et de la disposition des sièges. En raison de la façon selon laquelle les ondes sonores des graves se développent dans les différentes pièces, il n'est aucune règle générale pour régler la phase. Par exemple, si la pièce a une crête dans la zone du répartiteur du caisson de sous-graves, il est recommandé de régler la phase de façon à ce que les sorties acoustiques réelles du caisson de sous-graves et les enceintes principales soient déphasées. Expérimentez, essayez différents réglages et soyez patient.
Raccord (crossover)
Lorsque le caisson de sous-graves est raccordé en mode à canaux multiples (via LFE), l'interrupteur de raccord doit être réglé à « Contournement » (Bypass) (LFE In) afin que le filtre passe basse ne soit plus actif et que le processeur traite la gestion des graves.
Dans le cas d'une connexion à 2 canaux (via entrée gauche/ droite), l'interrupteur de raccord doit être réglé à « Variable (L&R) » afin que le contrôle de passe-basse soit actif.
Bouton de filtre de passeraise
Lorsque le Dynamo est raccordé en mode de canaux multiples
(via son entrée LFE), le filtre de passe basse n'est pas actif et le processeur assure la gestion des graves. Lorsqu'il est raccordé en mode deux canaux via son entrée de niveau de ligne gauche/droite, le filtre de passe basse est actif.
En règle générale, le filtre de passe-bas doit être réglé à environ 70% de la fréquence de réponse la plus BASSE de l'enceinte. N'oubliez pas qu'il s'agit d'une règle générale. Pour toute information, une fois que vous avez essayé le réglage recommandé à l'aide de la formule susmentionnée, vous devez essayer les autres réglages pour voir ceux qui offrent le meilleur son.
Bouton Sync sans fil (Wireless Sync) et DEL de statut (non illustrés)
Le bouton de sync sans fil est utilisé pour établir la connexion avec le SwT-2 MartinLogan Subwoofer Wireless Transmitter. La DEL du statut sans fil indique le statut actuel de la connexion sans fil (voir page 10 pour de plus amples détails).
DEL de statut (non illustrée)
Lorsque la DEL de statut (située sur la partie arrière du caisson de sous-graves) est bleue, le caisson de sous-graves est allumé. Lorsque la DEL de statut est rouge, le caisson de sous-graves est en
Interrupteur d'alimentation maître (master power switch {non illustré})
Situé sur le panneau arrière du caisson de sous-graves, l'interrupteur d'alimentation maître doit être réglé à « Auto On » pour que le caisson de sous-graves fonctionne. Lorsqu'il est réglé à « Auto On », le caisson de sous-graves basculera automatiquement en mode économique d'énergie lorsqu'aucun signal audio n'est détecté. Le caisson de sous-graves sortira automatiquement du mode économique d'énergie lorsqu'un signal est détecté.
Avant de raccorder le dynamo
L'équipe de conception et de développement de MartinLogan a développé le Dynamo de façon à ce qu'il soit facile à configurer et à intégrer. Avant de raccorder le Dynamo, veuillez examiner les commandes expliquées à la première section. Une bonne compréhension de ces commandes accélérera la connexion et l'intégration du Dynamo. Tous les raccords de signal sont effectués sur le panneau arrière du Dynamo. Assurez-vous que tous les raccords sont bien faits.
Mise en garde! Éteignez le caisson de sous-graves Dynamo avant de faire ou de défaire les raccords de signal!
Mode à deux canaux
Cette configuration est recommandée si vous caisson de sous-graves sera utilisé dans un système à 2 canaux avec des enceintes principales jouant pleine gamme. Lorsqu'un signal est raccordé par les entrées gauche/droite et que l'interrupteur de raccord est réglé à variable (L&R In), le filtre de passage basse interne du caisson de sous-graves est actif.
Si vous utilisez ce système pour une écoute à 2 canaux et à canaux multiples, nous vous recommandons de raccorder le caisson de sous-graves selon les instructions de la section « Canaux multiples/mode LFE » (Multi-Channel/LFE Mode) de la page suivante.
Certains récepteurs et processeurs modernes permettent aux utilisateurs d'acheminer l'information de basse fréquence des canaux gauche et droit, en plus de l'information LFE discrète, par l'entremise de la sortie LFE.
Raccord du signal (voir figure 2) :
1 Raccordez les sorties gauche et droite de votre préamplificateur aux entrées gauche et droite à l'aide d'interconnecteurs RCA de qualité. Si votre préamplificateur est daté d'un seul ensemble de sorties, veuillez acheter des adaptateurs en Y auprès de votre revendeur.
Réglages de commande recommandés (voir figure 3):
1 Réglez l'interrupteur de raccord à « Variable (L&R In) » 2 Réglez le bouton « filtre passe bas » (Low Pass Filter) à environ 70 % de la fréquence de réponse la plus basse de vos haut-parleurs.
3 En faisant jouer de la musique avec un contenu en graves, tournez la commande Niveau (level) jusqu'à ce que la musique ait des graves profonds et prolongés, en évitant les niveaux trop puissants. 4 Essayez différents réglages de la commande de « Phase » jusqu'à ce que vous obtieniez la meilleure combinaison. Si vous augmentez les haut-parleurs MartinLogan, nous vous suggérons de commencer avec la phase réglée à

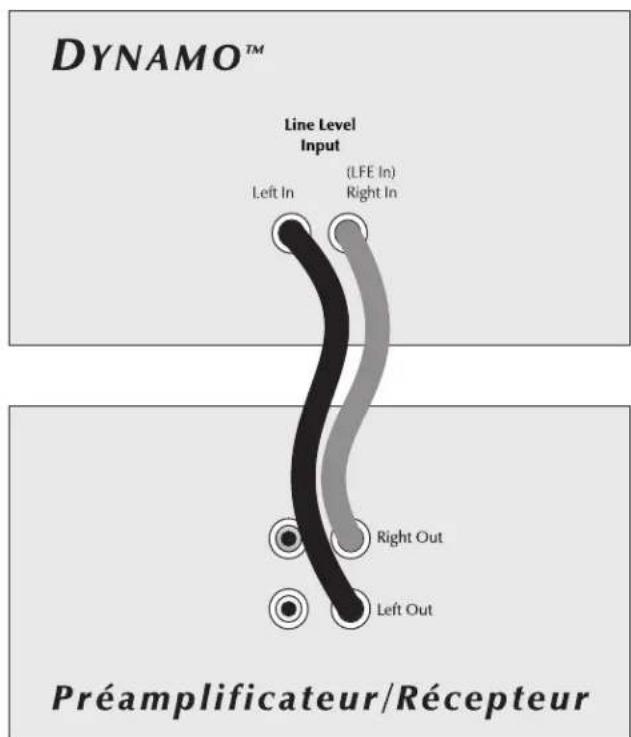

Figure 2. Signal connection for 2-channel mode. Figure 3. Réglage des commandes pour le mode à deux canaux.
Mode à canaux multiples/lfe
Cette configuration est recommandée si vous utilisez ce caisson de sous-graves dans un système de cinéma maison ou à canaux multiples dédié. Lorsqu'un signal est raccordé à l'entrée LFE du caisson de sous-graves, et que l'interrupteur de raccordement est réglé sur Contour (Bypass) (LFE In), le filtre de passe-bas interne est inactif. Avec cette configuration, vous permettrez au processeur de traiter la plus grande partie de la gestion des graves.
Si vous utilisez ce système pour une écoute à deux canaux et à canaux multiples, nous vous recommandons d'utiliser cette méthode de configuration et de raccordement. Certains récepteurs et processeurs modernes permettent aux utilisateurs d'acheminer l'information de basse fréquence des canaux gauche et droit, en plus de l'information LFE discrète, par l'entremise de la sortie LFE.
Raccord de signal (voir figure 4) :
1 Raccordez la sortie LFE du processeur à l'entrée LFE avec un interconnecteur RCA de qualité.
Mise en GARDE!
En fonction du rendement de la plupart des processeurs, il est recommandé que les enceintes MartinLogan de type centre et effets ne soient pas utilisées en mode grand, large ou pleine gamme. En le faisant, il y a un risque d'endommager l'enceinte si le processeur tente de pousser l'enceinte au-delà de sa gamme de fréquences. Cette mise en garde s'applique également aux produits des autres fabricants.
Il est recommandé d'utiliser les enceintes de type centre et effets en mode limité ou étroit. Certains processeurs offrent l'option d'acheminer le canal LFE vers vos enceintes principales ou ambiophoniques. Nous vous recommendons de ne pas utiliser cette option.
Réglages de commande recommandés (voir figure 5):
Réglez l'interrupteur de raccord à Contournement (Bypass) (LFE In). Utilisez la section de gestion des graves de l'option de configuration du niveau de l'enceinte de votre processeur pour régler le niveau du caisson de sous-graves à un niveau approprié. Suivez les instructions du manuel du processeur pour effectuer le réglage fin du niveau du caisson de sous-graves.
Si vous processeur offre l'option de configurer les raccords pour un caisson de sous-graves, nous vous recommandons de commencer avec les paramètres suivants — Raccord (Crossover) : 70Hz, Passe haute (High-Pass) : 12dB et Passe basse (Low-Pass) : 24dB. Le réglage optimal pour ces options peut varier en fonction de la pièce et de vos préférences d'écoute. Réglez la commande de phase jusqu'à ce que vous obtieniez le mélange idéal. Si vous n'entendez aucune différence perceptible, laissez la phase à. Suivez les instructions dans le manuel de votre processeur pour effectuer le réglage fin du niveau du caisson de sous-graves.
Figure 4. Raccord de signal pour le mode à canaux multiples.
Figure 5. Réglages des commandes pour le mode d'anovaux multiples.
Raccord de l'alimentation CA
MISE EN GARDE! Le cordon d'alimentation ne doit pas être installé, enlevé ou laissé détaché du caisson de sous-graves pendant que l'autre extrémité est branchée à une source d'alimentation CA.
Le cordon IEC doit être fermement inséré dans la prise d'alimentation CA située sur le panneau de raccord arrêté du caisson de sous-graves, puis à une prise murale CA appropriée. Directement à côté de la prise d'alimentation CA située sur le panneau de raccord arrêté du caisson de sous-graves se trouve l'interrupteur d'alimentation maître. Cet interrupteur est branché directement au CA principal et allume et éteint toute l'alimentation qui arrive au caisson de sous-graves. Le Dynamo 300 compte également un capteur d'alimentation qui basculera en mode Veille après quelques minutes sans signal musical si l'interrupteur du panneau arrière est réglé à « Auto ».
Votre caisson de sous-graves est câble pour le service d'électricité fourni dans le pays d'achat d'origine. La puissance nominale CA applicable à un appareil en particulier est indiquée sur le carton d'emballage et sur la plaque du numéro de série fixée sur le caisson de sous-graves.
Si vous déplacez le caisson de sous-graves du pays d'achat d'origine, assurez-vous que l'alimentation CA fournie à tout autre endroit est appropriée avant de raccorder et d'utiliser le caisson de sous-graves. Le caisson de sous-graves peut subir des dommages importants ou son rendement peut être très diminué s'il est utilisé avec une source d'alimentation CA inappropriée.
Remplacement du fusible
Si vous devez changer le fusible du caisson de sous-graves, éteignez et débranchez le caisson de sous-graves avant d'enlever le fusible. Remplacez le fusible avec un fusible approprié.
Rodage
Nos hautparleurs de graves personnalisés ont besoin d'un rodage d'environ 50 heures à des niveaux d'écoute moyens avant d'offrir un rendement optimal. Cela aura des répercussions sur l'écoute et le jugement critiques.
Connexion sans fil optionnelle

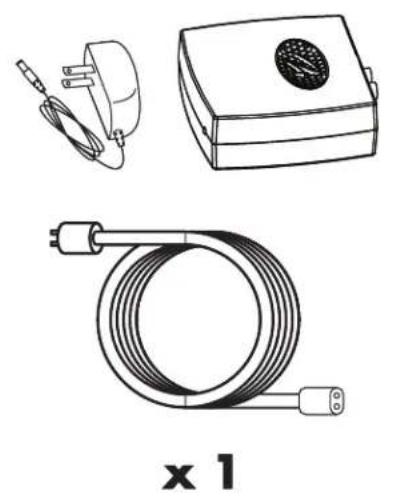

Les caissons de sous-graves Dynamo 1000W et 700W comprennent un récepteur sans fil pour une utilisation avec le transmetteur
sans fil MartinLogan SWT-2 Subwoofer Wireless Transmitter. Pour établir une connexion sans fil, raccordez un transmetteur à votre système et suivez les deux étapes faciles suivantes.
- Appuyez sur le bouton sync du caisson de sous-graves et maintenez-le enfoncé pendant 3 secondes. La DEL clignote rapidement. 2 Appuyez sur le bouton sync du transmetteur SwT-2 et maintenez-le enfoncé pendant 3 secondes. La DEL clignotera rapidement. Si le jumelage est réussi, les deux DEL arrêteront de clignoter et resteront allumées. Veillez noter : si le lien n'est pas établi après 30 secondes, la DEL du transmetteur commencera à clignoter lentement. Répétez les deux étapes.
AVERTISSEMENT! Pour un meilleur rendement, nous vous recommandons de ne pas placer le transmetteur sans fil SwT-2 sur le sol.
MISE EN GARDE! Lorsqu'il fonctionne en mode sans fil, ce caisson de sous-graves peut être sujet à l'interférence RF dans la largeur de bande 2,4GHz des fonds à micro-ondes et des appareils sans fil, tels que les systèmes WiFi, les consoles de jeux vidéo, les téléphones sans fil, les appareils bluetooth et les dispositifs de surv
Figure 6. Établissement d'une connexion entre le caisson de sous-graves et le transmetteur sans fil SWT-2 Subwoofer Wireless Transmitter (compris).
Surveillance des bébés. Généralement, ce problème (son intermittent ou bruits de saute) se règle facilement en éloignant les appareils les uns des autres - une distance aussi petite que deux pieds éliminera souvent l'interférence. Dans le cas des fours à micro-ondes, l'interférence se produit uniquement lorsque le four à micro-ondes fonctionne.
Position d'écoute
Généralement, les caissons de sous-graves offrent la meilleure sortie lorsqu'ils sont placés dans un coin de la pièce. Toutefois, cela peut également exagérer la sortie des caissons de sous-graves et rendre le mélange difficile. Nous vous recommandons de commencer en plaçant le Dynamo 300 dans un coin. Si, après de nombreuses techniques de réglage, le caisson de sous-graves sonne comme s'il avait trop d'énergie pour les graves élevées, essayez de le tirer plus loin du mur, en direction de la position d'écoute. Cette mesure diminuera le renforcement de ces fréquences problématiques du mur et adoucira probablement la réponse. Répétez la procédure de configuration avec les commandes de haut-parleur de graves après l'avoir déplacé (voir figure 7).
Demandez à votre revendeur
Votre revendeur MartinLogan peut vous suggérer de nombreuses options de placement optimal du caisson de sous-graves. Il possède également de nombreux outils, comme son expérience, sa reconnaissance de l'équipement connexe et même de l'équipement pour analyser le son, ce qui peut faciliter la détermination de l'option de placement optimale du caisson de sous-graves.
Profitez du produit
Le Dynamo 300 est un caisson de sous-graves très raffiné et il fonctionne encore mieux s'il est configuré avec soin. En gardant ces conseils à l'esprit, vous remarquerez au fil des mois d'écoute que de petits changements peuvent faire une grande différence. Au fil du temps, ne craignez pas de faire des essais de positionnement jusqu'à ce que vous trouviez la relation optimale entre la pièce, les paramètres et le caisson de sous-graves qui vous donnera les résultats. Vos efforts seront récompensés.
Installation dans une armoire
Lorsque vous placez le caisson de sous-graves dans une armoire, il est recommandé de laisser un espace ouvert minimal de trois pouces entre l'armoire et le dos et les côtés (voir figure 8).
Figure 7. Caissons de sous-graves Dynamo à titre de canaux LFE (effets), enceintes MartinLogan Motion 12 à titre de canaux centraux, ainsi que les enceintes Motion 4 à titre de canal ambiophonique (effets) et Motion 8 à titre de canal central. Veuillez rotater le positionnement dans un coin du Dynamo à l'avant de la salle d'écoute.
Figure 8. Lorsque le caisson de sous-grave est placé dans une armoire, il faut laisser un minimum de trois pouces d'espace ouvert à l'avant et à l'arrière.
Figure 9. Le Dynamo 1000W et Dynamo 700W peut être orienté vers l'avant et vers le bas
Changer l'orientation du caisson de sous-graves
Lorsque vous installez le caisson de sous-graves dans une armoire, il est recommandé que le caisson de sous-graves soit placé en configuration vers l'avant (voir figure 9).
1 Placez une couverture sur une surface plane pour protéger le fini. Débranchez les raccords de signal et d'alimentation. Enlevez le linge de la grille. 2 Placez doucement le caisson de sous-graves sur le côté. À l'aide d'une pièce de monnaie, dévissez le pied (voir figure 10). 3 Changez l'emplacement des quatre pieds. 4 Avec une pièce de monnaie, réinstallez la pièce (voir figure 10).
Veuillez noter, des adaptateurs RCA peuvent être nécessaires pour faire les connexions de signal. Deux adaptateurs RCA sont compris avec le caisson de sous-graves.
Figure 10. Pour changer l'orientation du haut-parleur, utilisez une pièce de monnaie pour dévisser les pieds, changez l'emplacement et réinstallez-les.
Voiture pièce
C'est l'un des domaines qui requièrent un certain bagage pour comprendre, et un peu de temps et d'expérimentation pour obtenir le meilleur rendement possible de votre système.
La pièce est une composante et une partie intégrale de votre système. Cette composante est une variable très importante et peut beaucoup ajouter, ou enlever, à une grande expérience sociale.
Tous les sons sont composés d'ondes. Chaque fréquence possède sa propre taille d'onde, et les graves, soit les plus basses, englobent littéralement de 10 à 40 pieds. Notre pièce participe à ces ondes comme une piscine, qui reflète ou augmente les ondes en fonction de la taille et des types de surface de la pièce.
N'oubliez pas, votre système audio peut littéralement générer tous les renseignements nécessaires pour recréer le temps, l'espace et l'équilibre total d'un événement musical. Sur le plan acoustique, le rôle d'une pièce idéale est de ne pas supprimer cette information et de ne pas y contribuer. Toutefois, chaque pièce le fait dans une certaine mesure.
Ondes stationnaires
Le son qui provient d'une enceinte rebondit dans la pièce jusqu'à ce qu'un schéma émerge—ce phénomène est appelé une onde stationnaire. Habituellement, cela pose un problème uniquement avec les fréquences inférieures à 100 Hz. Lorsque cela se produit, différentes parties de la pièce représentent un excès ou un manque de graves.
Certaines personnes croient que le fait d'avoir une pièce sans murs parallèles supprimera cet effet. En fait, les murs non parallèles génèrent uniquement des schémas d'ondes stationnaires différés que ceux qui surviennent dans des pièces rectangulaires.
Habituèlement, vous pouvez exciter la plupart de sondes stationnaires dans une piece en plaçant le Dynamo 300 dans un coin. La position d'écoute déterminée quelles ondes stationnaires vous obtiendrez. Par exemple, si vous étés assis dans un coin, vous entendrez la plupart des ondes stationnaires. Cela peut être une expérience trop intense. Le fait d'étre asiss pres d'un mur peut également intensifier les niveaux des ondes stationnaires produit
Surfaces et objets résonnants
Toutes les surfaces et tous les objets de votre pièce sont assurés. Jetis aux fréquences générées par toute méthode. Comme pour un instrument, elles vibrent et « continueront » en syncope
avec la musique, en plus de contribuer de façon négative à la musique. Un tintement, une lourdeur et même une clarté peuvent survenir simplement parce qu'ils « chantent en cœur » avec votre musique.
Cavités résonnantes
Les zones qui forment de petites alcôves ou des garde-robes dans votre pièce peuvent être des chambrés qui créent leurs propres « ondes stationnaires » et qui peuvent taper leurs propres pressions à « une note »
Base solide
Après avoir vécu et expérimenté avec votre caisson de sous-graves, vous pouvez utiliser les crampons ETC™ (Energy Transfer Coupler) (voir figure 11). En utilisant ces crampons, le caisson de sous-graves sera fixé plus fermement au sol et, par conséquent, les graves seront plus serrées. Toutefois, il est recommandé de ne pas utiliser les crampons avant d’être certain de l’emplacement du caisson de sous-graves, car les crampons peuvent endommager le plancher si vous déplacez le caisson de sous-graves.
Instructions pour l'installation des crampons :
1 Placez délicatement le caisson de sous-graves sur le côté pour accéder à la partie inférieure des pieds. 2 Enoncez fermement les crampons dans les pieds.
Mise en garde: assurez-vous que vos mains et les câbles sont loin des crampons. Ne faites pas glisser le caisson de sous-graves, car les crampons sont coupants et peuvent endommager votre plancher ou votre tapis.
Figure 11. Pour installer les crampons, enoncez-les dans les pieds.
Les maniaques de stéreo branchent depuis longtemps leur télévision à leur système stéreo. L'avantage était d'utiliser les enceintes plus grandes et l'amplificateur plus puissant du système stéreo. Même si le son était grandement amélioré, il était encore mono et son signal de diffusion était limité.
Fin 1970, début 1980, deux nouveaux formats de cinéma maison sont devenus largement disponibles au public : VCR et disque laser.
En 1985, les deux formats s'étaient développés en sources audio/vidéo de très haute qualité. En fait, le rendement sonore de certains formats vidéo surpassait les formats audio uniquement. À cette époque, avec le son de qualité cinéma disponible à la maison, le seul élément manquant était la présentation en « son ambiophonique » des cinémas.
Heureusement, les films encodés Dolby et DTS ont la même information de son ambiophonique encodée sur les films pour la maison que sur les films pour le cinéma. De plus, les nouveaux formats de visionnement à la maison à haute résolution, tels que le Blu-ray, ainsi que le contenu haute définition offert par câble ou satellite ont évolué, incluant un format audio encodé à canaux multiples qui a littéralement la même qualité que la bande originale. Tout ce qu'il faut pour récupérer cette information est un décodeur ainsi que des enceintes et des amplificateurs supplémentaires pour la reproduction.
Un cinéma maison est un achat complexe et nous vous recommandons de consulter votre revendeur MartinLogan local, car celui-ci connaît bien le sujet.
Chaque pièce d'un système ambiphonique peut être achetée séparation. Prenez votre temps et allez-y pour la qualité. Personne ne s'est jamais plaint que le film était trop réel. La liste et les descriptions ci-dessous vous donneront un aperçu des responsabilités et des demandes placées sur chaque enceinte.
Avant gauche et avant droite
Si ces enceintes seront les deux mêmes que vous utilisez pour la lecture stéréo, elles doivent être de très haute qualité et capables de jouer fort (plus de 102 dB) et de reproduire des graves sous 80 Hz.
Canal central
C'est l'enceinte la plus importante dans un système de cinéma maison, car presque tous les dialogues et une grande partie de l'information de l'enceinte avant sont produits par le canal central. Il est important que l'enceinte centrale soit très précise et qu'elle s'adapte bien aux enceintes avant, et qu'elle soit recommandée pour une utilisation à titre d'enceinte centrale. Il ne faut pas tourner les coins ronds.
Enceintes ambiphoniques
Nous vous recommandons (comme le fait l'industrie du film) que les enceintes ambiophoniques jouent les graves jusqu'à au moins 80 Hz. Les enceintes ambiophoniques contiennent l'information qui fait en sortie que les avions semblent voler au-dessus de votre télé. Certaines personnes peuvent suggérer que c'est le moment d'économiser en achetant une petite enceinte économique. Si c'est votre choix, préparez-vous à faire une mise à niveau plus tard, car l'encodage numérique à canaux multiples discret progresse rapidement et la demande sur les enceintes ambiophoniques a augmenté.
Caisson de sous-graves
Avec tout bon système ambiophonique, vous aurez besoin d'un ou de plusieurs caissons de sous-graves de haute qualité (le.1 dans un système ambiophonique à 5.1, 6.1 ou 7.1 canaux). La plupart des trames sonores de film contiennent de grandes quantités d'informations de graves, qui font partie des effets spéciaux. Les bons caissons de sous-graves constitueront le pilier du reste du système.
Figure 12. Caissons de sous-graves Dynamo 300 à titre de canaux LFE (effets), enceintes MartinLogan Motion 12 à titre de canaux centraux, ainsi que les enceintes Motion 4 à titre de canal ambiophonique (effets) et Motion 8 à titre de canal central.
Comment nettoyer mon caisson de sous-graves?
Utilisez un linge propre ou un rose molle pour nettoyer votre caisson de sous-graves. Nous recommandons également un linge de spécialité (disponible au magasin Xtatic sur www. martinlogan. com) qui nettoie vos enceintes mists que tout ce que nous avons essayé.
Est-il sécuritaire de placer des choses sur mon caisson de sous-graves?
Bien que votre DYNAMO soit conçu avec une surface durable et résistante aux taches, nous vous conseillons de ne rien placer sur votre DYNAMO - en particulier des objets qui contiennent des liquides.
Peut-il y avoir une interaction entre mon caisson de sous-graves et la télévision dans mon système a/v?
Oui. Le caisson de sous-graves n'utilise pas de haut-parleur protégé. Nous recommendons de laisser une distance de trois pieds entre le caisson de sous-graves et les composantes video qui sont sensibles aux champes magnétiques. Les télévisions au plasma, ACL et DEL ne sont pas sujettes aux interférences magnétiques.
Est-il susceptible d'y avoir une interaction entre mon caisson de sous-graves et les autres appareils électriques dans ma maison?
Oui. Lorsqu'il fonctionne en mode sans fil, ce caisson de sous-graves peut être sujet à l'interférence RF dans la largeur de bande 2,4GHz des fours à micro-ondes et des appareils sans fil, tels que les systèmes WiFi, les consoles de jeux vidéo, les téléphones sans fil, les appareils bluetooth et les dispositifs de surveillance des bébés. Généralement, ce problème (son intermittent ou bruits de saute) se règle facilement en éloignant les appareils les uns des autres- une distance aussi petite que deux pieds éliminera souvent l'interférence. Dans le cas des fours à micro-ondes, l'interférence se produit uniquement lorsque le four à micro-ondes fonctionne.
Est-ce que ma facture d'électricité « explosora » si mon caisson de sous-graves est branché en tout temps?
Non. Le Dynamo, lorsque l'interrupteur est réglé à « Auto On », utilisera environ 15 watts lorsqu'il est arrêté et uniquement 1 watt en mode de veille.
Dois-je débrancher mon caisson de sous-graves pendant un orage électrique?
Oui, ou avant même. Il est conseillé de débrancher tous vos appareils audio/vidéo par temps orageux.
Aucun signal de sortie
- Vérifiez que toutes les composantes du système sont allumées.
- Vérifiez si l'interrupteur d'alimentation maître à côté de la prise CA est réglé à « On »
- Vérifiez les câbles de l'enceinte et les raccords.
- Vérifiez tous les câbles interconnectés. Assurez-vous que la commande de niveau n'est pas éteinte.
- Éteignez et débranchez le caisson de sous-graves et vérifiez le fusible près du réceptacle du cordon d'alimentation CA sur la partie arrière. Si le fusible a grillé, remplacez-le par un fusible approprié.
- Si le problème persiste, communiquez avec votre revendeur.
Graves ternes
- Vérifiez le positionnement. Essayez de déplacer le caisson des sous-graves plus près du mur avant et des murs latéraux.
- Vérifiez le type de pieds utilisés. Essayez d'installer les ETC spikes. Diminuez le niveau.
- Vérifiez la configuration du processeur.
- Si le problème persiste, communiquez avec votre revendeur.
Bourdonnements sons inhabituels
- Éteignez le DYNAMO, débranchez toutes les entrées de signal, rallumez le DYNAMO et augmentez le niveau. Si le problème disparaît, le bourdonnement provient d'ailleurs dans votre système.
- Branchez le raccord CA du DYNAMO au même circuit CA que le préamplificateur.
- En mode sans fil, éloignez le caisson de sous-graves des fours à micro-ondes et des appareils sans fil.
- Si le problème persiste, communiquez avec votre revendeur.
Sortie intermittente en mode sans fil
Assurez-vous qu'aucun autre dispositif sans fil ne se trouve à moins de deux pieds du transmetteur SwT-2. - Vérifiez le positionnement et assurez-vous que le transmetteur sans fil SWT-2 est au moins à un pied du sol. Rapprochez le transmetteur SwT-2 et le caisson de sous-graves. - Enlevez les obstacles entre les appareils. Bien que le SwT-2 utilise un signal RF, il peut ne pas passer à travers certains murs et meubles.
Le système de caisson de sous-graves Dynamo 11000W comprend un seul haut-parleur de graves pour une sortie SPL élevée avec une faible distortion. L'égalisation utilisée est spécialement conçue pour contrer la réponse du boîtier scellé des haut-parleurs de graves. Cette égalisation mène à un retard de groupe minimal et à une réponse transitoire appropriée.
Fréquence de réponse du système
22-200 Hz ± 3 dB. Anéchoïque en mode LFE.
Fréquences du filtre de passage basse
35Hz-150Hz
Cone de 12 po (30,5cm) à excursion elevée en polypropylene avec montage de haut-parleur à poussée etendue; à ouvertures
Prélèvement de courant
Veille:1W
Point mort : 15 Watts
Max:650Watts
Taille (orientation vers l'avant)
13,69 po I x 14,35 po P x 15,46 po H
34,8cm× 36,4cm× 39,3cm
Taille (orientation vers le bas)
13,69 po I × 14,59 po P × 14,54 po H
(34,8 cm I × 37,1 cm P × 36,93 cm H)
Le système de caisson de sous-graves Dynamo 700W comprend un seul haut-parleur de graves pour une sortie SPL élevée avec une faible distortion. L'égalisation utilisée est spécialement conçue pour contrer la réponse de la réponse du boîtier scellé des haut-parleurs de graves. Cette égalisation mène à un retard de groupe minimal et à une réponse transitoire appropriée.
Fréquence de réponse du système
24-200 Hz ± 3 dB. Anéchoïque en mode LFE.
Fréquences du filtre de passage basse
35Hz-150Hz
Cone de 10 po (25,4cm) à excursion elevée en polypropylène avec montage de haut-parleur à poussée etendue; à ouvertures
Prélèvement de courant
Veille:1W
Point mort : 15 Watts
Max:400Watts
Taille (orientation vers l'avant)
11,69 po I × 12,31 po P × 13,47 po H
29,7 cm l × 31,3 cm P × 34,2 cm H
Taille (orientation vers le bas)
11,69 po I x 12,53 po P x 12,54 po H
(29,7 cm I × 31,8 cm P × 31,9 cm H)
Garantie et enregistrement service
Voircaissondesous-gravesDynam0300est venduavec une garantielimiteaomaliquede90jours.
Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de trois ans. Pour obtenir la garantie limitée de trois ans, vous devez remplir et retourner le certificat d'enregistrement, compris avec votre caisson de sous-graves, ainsi qu'une copie de votre facture, à MartinLogan dans les 30 jours qui suivent la date d'achat.
Pour plus de commodité, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.
MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d’avoir une carte d’enregistrement à la garantie dûment remplie dans ses dossiers!
Si vous n'avez pas reçu de certificat d'enregistrement à la garantie avec votre nouveau caisson de sous-graves Dynamo 300, il vous est impossible de savoir si vous avez reçu un nouvel appareil. Le cas échéant, communiquez avec votre revendeur MartinLogan.
Si vous utilisez le produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit :
Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d’œuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
Si, après avoir possédé le caisson de sous-graves pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

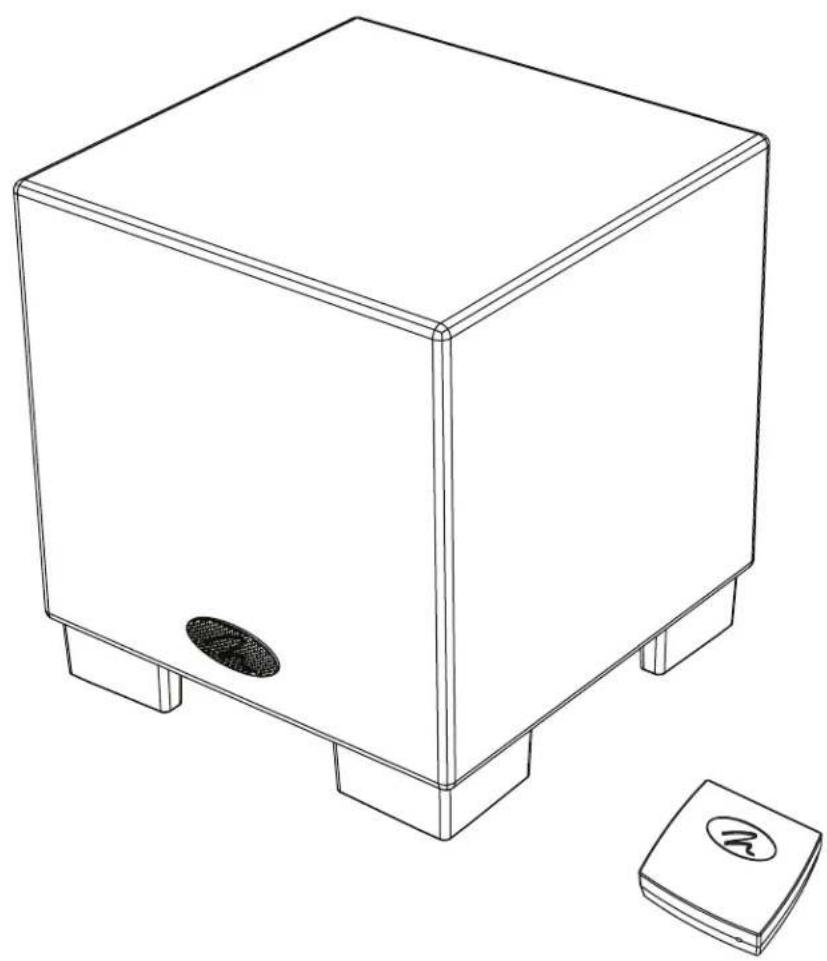

PLANS dimensionnels | DYNAMO 700
MISE EN GARDE! N'utilisez pas le caisson de sous-graves Dynamo 1000W, le caisson de sous-graves Dynamo 700W ou le transmetteur SWT-2 à l'extérieur du pays où il a été acheté — les exigences en matière de tension varient selon les pays. Une tension inappropriée peut causer des dommages potentiellement coûteux à réparer. Le Dynamo 1000W, le Dynamo 700W ou le transmetteur SWT-2 est envoyé aux distributeurs MartinLogan autorisés avec le bon cordon d'alimentation pour l'utilisation dans le pays où il est vendu. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en écrivant à l'adresse info@martinlogan.com.
MARTINLOGAN
Lawrence, Kansas, USA tel. 785.749.0133 telc. 785.749.5320 www.martinlogan.com
