| Marque | Fein |
| Modèle | ABS 18 QC |
| Type de produit | Visseuse-perceuse sans fil |
| Alimentation | Batterie Li-ion 18 V |
| Type de batterie | Accumulateur Li-ion 18 V, compatible 12 V et 14,4 V |
| Vitesse à vide | Variable selon la vitesse sélectionnée |
| Nombre de vitesses | 2 (1ère/2ème) |
| Couple de serrage | Réglable, plage adaptée aux vis petites et moyennes |
| Sens de rotation | Gauche/droite (commutateur) |
| Mandrin | Mandrin de perçage (plage de serrage non spécifiée) |
| Fonction percussion | Non (ABS) ; modèle ASB disponible avec percussion |
| Poids (selon EPTA) | Environ 1,3 kg (sans batterie) |
| Dimensions | Environ 210 x 70 x 200 mm (estimation) |
| Niveau de pression acoustique (LpA) | Voir notice ; valeur indicative < 85 dB(A) |
| Niveau de puissance acoustique (LwA) | Voir notice |
| Valeur de vibration (perçage métal) | ah,D < 2,5 m/s² (valeur typique) |
| Température de fonctionnement batterie | 0 °C à 45 °C |
| Affichage de charge batterie | LED de 1 à 4 vertes ; rouge permanent = batterie faible |
| Fonctions de sécurité | Arrêt automatique en cas de surcharge ; protection contre décharge profonde |
| Entretien | Souffler air comprimé sec dans les fentes de ventilation |
| Pièces remplaçables par l'utilisateur | Accessoires de vissage, batterie, porte-ceinture, logement d'embouts, mandrin |
| Garantie | Garantie légale + déclaration fabricant FEIN |
| Normes | CE, certification US/Canada |
FOIRE AUX QUESTIONS - ABS 18 QC Fein
Questions des utilisateurs sur ABS 18 QC Fein
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Visseuse au format PDF gratuitement ! Retrouvez votre notice ABS 18 QC - Fein et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ABS 18 QC de la marque Fein.

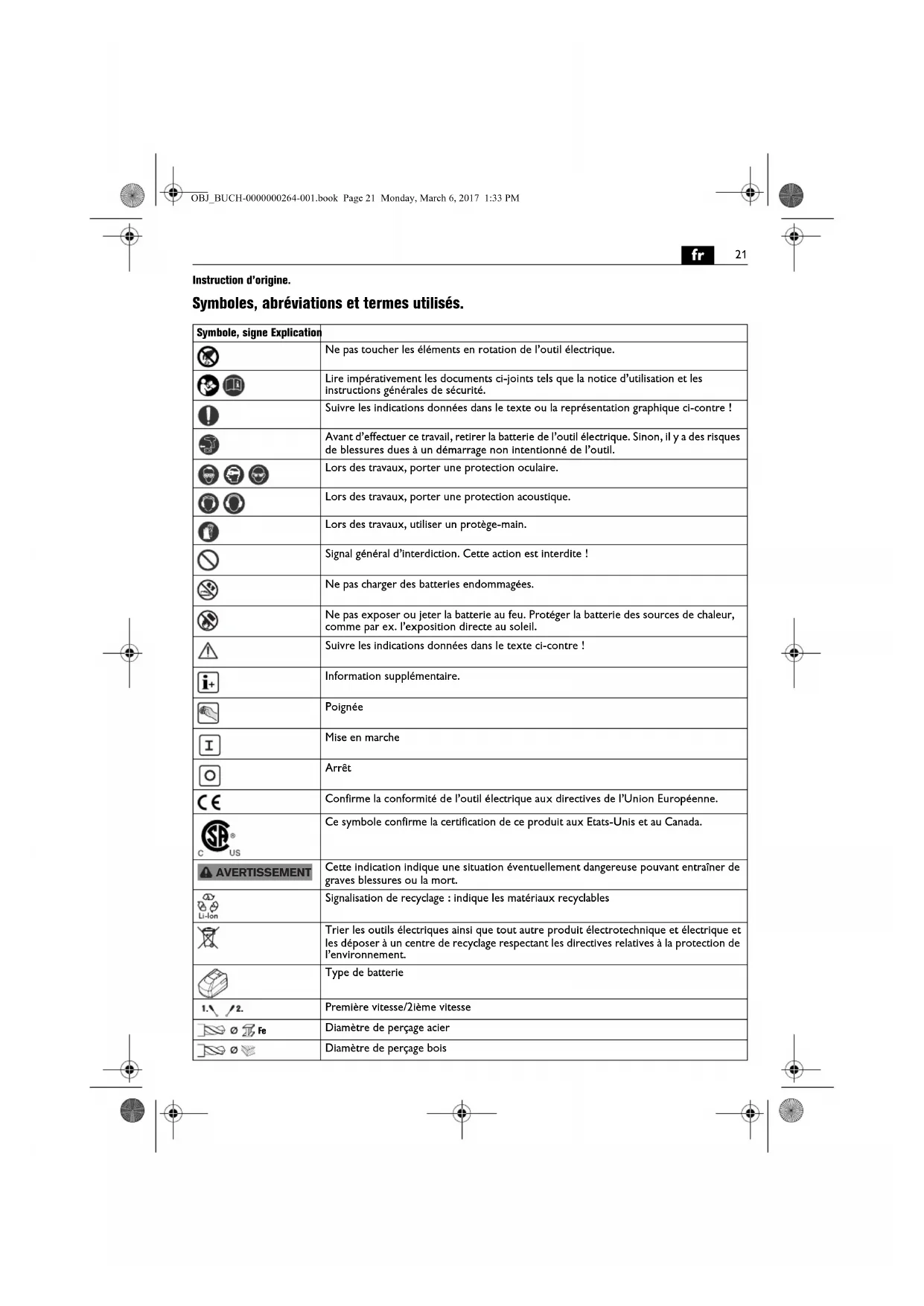

MODE D'EMPLOI ABS 18 QC Fein
Instruction d'origine.
Symboles, abréviations et termes utilisés.
| Symbole, signe Explication | |
| Ne pas toucher les éléments en rotation de l’outil électrique. | |
| Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité. | |
| Suivre les indications données dans le texte ou la représentation graphique ci-contre ! | |
| Avant d’effectuer ce travail, retirer la batterie de l’outil électrique. Sinon, il y a des risques de blessures dues à un démarrage non intentionné de l’outil. | |
| Lors des travaux, porter une protection oculaire. | |
| Lors des travaux, porter une protection acoustique. | |
| Lors des travaux, utiliser un protège-main. | |
| Signal général d’interdiction. Cette action est interdite ! | |
| Ne pas charger des batteries endommagées. | |
| Ne pas exposer ou jeter la batterie au feu. Protéger la batterie des sources de chaleur, comme par ex. l’exposition directe au soleil. | |
| Suivre les indications données dans le texte ci-contre ! | |
| Information supplémentaire. | |
| Poignée | |
| Mise en marche | |
| Arrêt | |
| CE | Confirme la conformité de l’outil électrique aux directives de l’Union Européenne. |
| Ce symbole confirme la certification de ce produit aux Etats-Unis et au Canada. | |
| AVERTISSEMENT | Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort. |
| Signalisation de recyclage : indique les matériaux recyclables | |
| Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement. | |
| Type de batterie | |
| 1.\/2. | Première vitesse/2ième vitesse |
| Diamètre de perçage acier | |
| Diamètre de perçage bois |
22
| Symbole, signe | Explication |
 | Diamètre de perçage pierre |
 | Plage de serrage du mandrin |
 | Diamètre vis |
 | Poids suivant EPTA-Procedure 01 |
 | Faible vitesse de rotation |
 | Vitesse de rotation élevée |
 | Diminuer le couple |
 | Augmenter le couple |
| L'outil électroportatif peut également fonctionner avec les classes de tension 12 V et 14,4 V, avec des caractéristiques différentes. | |
| Signe Unité internationale Unité nationale | Explication | ||
| UV V Tension | en courant continu | --- | |
| /Hz Hz Fréquence | |||
| n_0 | /min, min ^-1 , rpm, r/min | tr/min | Vitesse à vide (pour accumulateur complètement chargé) |
| n_S | /min, min ^-1 | /min | Fréquence de frappe |
| M... | Nm Nm | Couple (vissage dur/tendre) | |
| ∅ | mm mm | Diamètre d'un élément | |
| L_pA | dB | dB | Niveau de pression acoustique |
| L_wA | dB | dB | Niveau d'intensité acoustique |
| L_pCpeak | dB | dB | Niveau max. de pression acoustique |
| K... | Incertitude | ||
| a | m/s ^2 | m/s ^2 | Valeur d'émission vibratoire suivant EN 60745 (somme vectorielle des trois axes directionnels) |
| a_h,D | m/s ^2 | m/s ^2 | Valeur de vibration moyenne pour le perçage dans le métal |
| a_h,ID | m/s ^2 | m/s ^2 | Valeur de vibration moyenne pour le perçage à percussion dans le béton |
| a_h | m/s ^2 | m/s ^2 | moyenne arithmétique des valeurs totales des vibrations |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unités de base et unités dérivées du système international SI. | |
Pour votre sécurité.
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les instruc-
tions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.
Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.
N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales de
sécurité » (réf. documents 3 41 30 054 06 1). Conservez ces documents pour une utilisation ultérieure et jolignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.
De même, respecter les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.
Conception de l'outil électrique :
ABS18 :
perceuse-visseuse électroportative, conçue pour le serrage et le desserrage à sec de vis et écrous et pour le perçage et le vissage à sec dans le métal, le bois, les matières plastiques et la céramique à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.
ASB18 :
perceuse-visseuse à percussion électroportative, conçue pour le serrage et le desserrage de vis et écrous et pour le perçage et le vissage à sec dans le métal, le bois, les matières plastiques et la céramique ainsi que pour le perçage avec percussion dans le béton, la pierre et la brique à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.
Instructions particulières de sécurité.
Porter des protecteurs d'oreilles lors du perçage avec des perceuses à percussion. L'exposition aux bruits peut provoquer une perte de l'audition.
Tenez l'appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil risque de toucher des câbles électriques cachés. Le contact de l'accessoire coupant avec un fil sous tension peut également mettre sous tension les parties métalliques visibles de l'outil électrique et entraîner l'électrocution de l'opérateur.
Faites attention aux câbles électriques, conduites de gaz et d'eau éventuellement cachés. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur de métaux par exemple.
Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables de vous mettre à l'abri des petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable de vous mettre à l'abri des débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.
Tenez fermement l'outil électrique. Il pourrait avoir des réactions inattendues.
Ne pas travailler de matériaux contenant de l'amiante. L'amiante est considérée comme cancérigène.
Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une Isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.
N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.
Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.
Ne regardez jamais de très près directement dans la lumière de la lampe de l'outil électrique. Ne dirigez pas la lumière de la lampe vers les yeux d'autres personnes se trouvant à proximité. Les rayons générés par la lampe peuvent être dangereux pour les yeux.
Ne dirigez pas l'outil électrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds.
Utilisation et entretien de la batterie (blocs de batterie).
Afin d'éviter des dangers tels que brûlures, incendie, explosion, blessures de la peau et d'autres blessures lors du maniement de la batterie, respectez les indications suivantes :
Ne pas ouvrir, ni démonter les batteries. Ne pas exposer les batteries à des chocs mécaniques. En cas d'endommagement et d'utilisation non conforme de la batterie, des vapeurs peuvent s'échapper. Les vapeurs peuvent irriter les voles respiratoires. Le liquide qui sort de la batterie peut provoquer des irritations de la peau ou causer des brûlures.
Au cas où le liquide contenu dans les batteries aurait contaminé des objets se trouvant à proximité, contrôlez les parties touchées, nettoyez-les ou, le cas échéant, remplacez-les.
N'exposez pas la batterie à la chaleur ni au feu. Ne stockez pas la batterie dans un endroit directement exposé au soleil.
Ne retirez la batterie de son emballage d'origine que lorsqu'elle doit être utilisée.
Avant tous travaux sur l'outil électrique, retirez la batterie de l'outil. Risque de blessures en cas de démarrage non intentionnel de l'outil électrique.
Ne retirez la batterie que lorsque l'outil électrique est à l'arrêt.
Maintenez les batteries hors de la portée des enfants.
Tenez toujours la batterie propre et protégez-la de l'humidité et de l'eau. Nettoyez les raccords encrassés de la batterie et de l'outil électrique a l'aide d'un chiffon sec et propre.
N'utilisez que des accumulateurs intacts d'origine FEIN conçus pour votre outil électrique. Lors du travail avec et lors du chargement de batteries d'un type ne convenant pas à l'outil, de batteries endommagées, réparées ou modifiées, de batteries contrefaites ou d'autres fabricants, il y a danger d'incendie et/ou d'explosion.
Respectez les indications de sécurité de la notice d'utilisation du chargeur de batteries.
fr
Vibrations mains-bras
Le niveau d'oscillation Indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail.
Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Émanation de poussières nocives
Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées.
Toucher ou aspirer certaines poussières, par ex. d'amlante et de matériaux contenant de l'amlante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veiller à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amlante qu'à des spécialistes. Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou causer une explosion. Évitez une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de récupération des poussières et respectez les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.
Instructions d'utilisation.
Actionnez le commutateur du sens de rotation et le sélecteur de vitesse uniquement moteur à l'arrêt. Poussez le commutateur de vitesse toujours jusqu'à la butée. L'outil électroportatif risquerait d'être endommagé. Une surcharge thermique de l'outil électrique est indiquée par un clignotement de la LED dans la poignée. En cas de surcharge, l'outil électroportatif s'arrête.
Mettez le commutateur du sens de rotation en position médiane pour éviter un déclenchement intempestif, par ex. lors du transport.
Réglage du couple
Le réglage du couple correspond à la plage pour vis de taille petite et moyenne.
Maniement de la batterie.
N'utilisez et ne chargez l'accumulateur que dans la plage de température de service admissible de l'accu de 0 °C - 45 °C (32 °F - 113 °F). Au début du processus de charge, la température de la batterie doit se situer dans la plage de température de service de la batterie.
| Affichage LED Explication Action | ||
| 1-4 LED vertes | Etat de charge en pourcentage | Machine prête à l'emploi |
| Voyant rouge permanent | La batterie est presque vide | Charger la batterie |
| Voyant rouge clignotant | La batterie n'est pas prête à fonctionner | Mettre la batterie dans la plage de température de service de la batterie, la charger ensuite |
L'état de charge actuel en pourcentage de la batterie n'est indiqué que lorsque le moteur de l'outil électroportatif est à l'arrêt.
L'électronique stoppe automatiquement le moteur pour éviter toute décharge avancée de la batterie.
ASB : Utilisation des accessoires quand la fonction frappe est activée
Quand la fonction frappe est activée, utiliser uniquement le mandrin de perçage de notre programme d'accessoires. En cas d'utilisation d'autres accessoires QuickIN, l'outil électrique, l'outil de travail, les accessoires ou la pièce à travailler peut être endommagé.
Travaux d'entretien et service après-vente.
En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se dépos
à l'intérieur de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les fentes de ventilation.
Vous trouverez la liste actuelle des pièces de rechange pour cet outil électrique sur notre site www.fein.com.
Si nécessaire, vous pouvez vous-même remplacer les éléments suivants :
accessoires de vissage, batterie, porte-ceinture, logement d'embouts, mandrin de perçage
Garantie.
La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.
Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.
Déclaration de conformité
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.
Dossier technique auprès de : C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Protection de l'environnement, recyclage.
Rapporter les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
N'éliminez les batteries que lorsqu'elles sont déchargées. Si les batteries ne sont pas complètement déchargées, Isolez par précaution le connecteur électrique a l'aide d'un ruban adhésif pour les protéger contre les courts-circuits.
