| Zīmols | Fein |
| Modelis | ABS 18 QC |
| Produkta tips | Bezvadu skrūvgriezis-urbis |
| Barošana | 18 V Li-ion akumulators |
| Akumulatora tips | 18 V Li-ion akumulators, saderīgs ar 12 V un 14,4 V |
| Tukšgaitas ātrums | Mainīgs atkarībā no izvēlētā ātruma |
| Ātrumu skaits | 2 (1./2.) |
| Pievilkšanas griezes moments | Regulējams, diapazons piemērots mazām un vidējām skrūvēm |
| Rotācijas virziens | Pa kreisi/pa labi (slēdzis) |
| Patrona | Urbšanas patrona (saspiešanas diapazons nav norādīts) |
| Trieciena funkcija | Nav (ABS); modelis ASB pieejams ar triecienu |
| Svars (saskaņā ar EPTA) | Apmēram 1,3 kg (bez akumulatora) |
| Izmēri | Apmēram 210 x 70 x 200 mm (aptuvens) |
| Skaņas spiediena līmenis (LpA) | Skatīt instrukciju; orientējoša vērtība < 85 dB(A) |
| Skaņas jaudas līmenis (LwA) | Skatīt instrukciju |
| Vibrācijas vērtība (metāla urbšana) | ah,D < 2,5 m/s² (tipiska vērtība) |
| Akumulatora darba temperatūra | 0 °C līdz 45 °C |
| Akumulatora uzlādes indikācija | 1 līdz 4 zaļas LED; pastāvīgi sarkana = zems akumulatora līmenis |
| Drošības funkcijas | Automātiska izslēgšanās pārslodzes gadījumā; aizsardzība pret dziļu izlādi |
| Apkope | Izpūst sausu saspiestu gaisu ventilācijas spraugās |
| Lietotāja nomaināmas daļas | Skrūvēšanas piederumi, akumulators, jostas turētājs, uzgaļu turētājs, patrona |
| Garantija | Juridiskā garantija + FEIN ražotāja deklarācija |
| Standarti | CE, ASV/Kanādas sertifikācija |
Bieži uzdotie jautājumi - ABS 18 QC Fein
Lietotāju jautājumi par ABS 18 QC Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Skrūvgriezis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu ABS 18 QC - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. ABS 18 QC zīmola Fein.

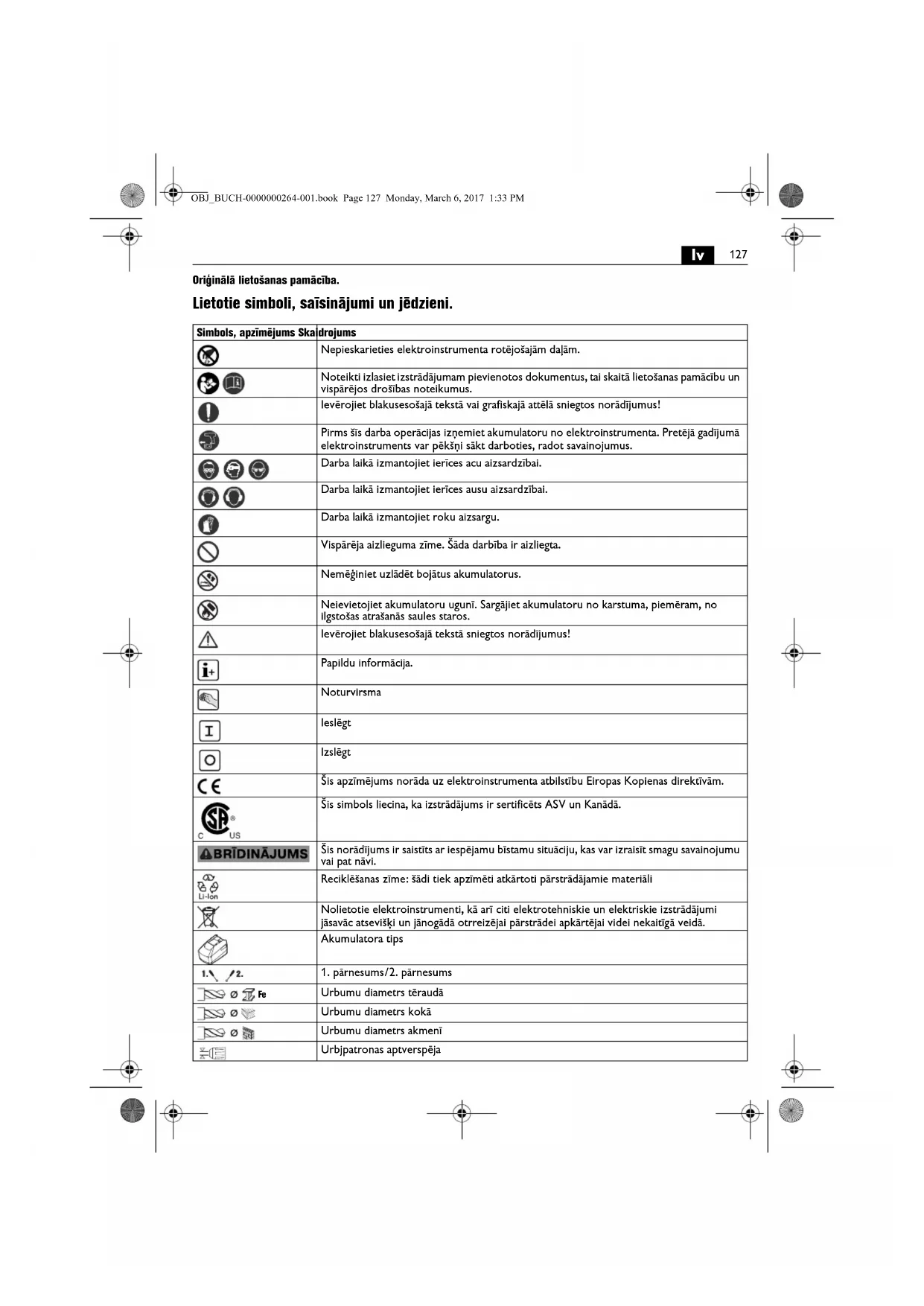

LIETOŠANAS INSTRUKCIJA ABS 18 QC Fein
Originālā lietošanas pamācība.
Lietotie simboli, saïsinājumi un jēdzieni.
| Simbols, apzimējums Ska | drojums |
| Nepieskarieties elektroinstrumenta rotējošajām dalām. | |
| Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. | |
| levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! | |
| Pirms šīs darba operācljas Iznemlet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. | |
| Darba laikā izmantojiet lerīces acu aizsardzībal. | |
| Darba laikā izmantojiet lerīces ausu aizsardzībal. | |
| Darba laikā izmantojiet roku aizsargu. | |
| Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta. | |
| Nemēginiet uzlādēt bojātus akumulatorus. | |
| Nelevietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros. | |
| levērojiet blakusesošajā tekstā sniegtos norādījumus! | |
| Papildu informācija. | |
| Noturvirsma | |
| leslēgt | |
| Izslēgt | |
| CE | Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. |
| Šis simbols liecina, ka izstrādājums ir sertificēts ASV un Kanādā. | |
| ABRĪDINĀJUMS | Šis norādījums ir salstīts ar iespējamu bīstamu situācīju, kas var Izralsīt smagu savalnojumu vai pat nāvi. |
| Reciklēšanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli | |
| Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrrelzējal pārstrādeļ apkārtējal videl nekaltīgā veldā. | |
| Akumulatora tips | |
| 1./2. | 1. pārnesums/2. pārnesums |
| Urbumu diametrs tēraudā | |
| Urbumu diametrs kokā | |
| Urbumu diametrs akmenī | |
| Urbjpatronas aptverspēja |
128
lv
| Simbols, apzimējums | Skaidrojums |
| Skrūvju diamets | |
| Svars atbilstoši EPTA-Procedure 01 | |
| Neliels griešanās ātrums | |
| Liels griešanās ātrums | |
| Griezes momenta samazināšana | |
| Griezes momenta palielināšana | |
| * | Elektroinstrumentu var darbināt arī no sprieguma klasu 12 V un 14,4 V akumulatoriem,rēķinoties ar attiecīgi izmainītu izejas jaudu. |
| (**) Var saturēt ciparus vai burtus | |
| *** | Dajējs piegādes komplekts |
| Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Skaidrojums | |||
| U | V∞ | V∞ | Elektriskais līdzspriegums |
| fHz Hz Frekvence | |||
| n_0 | /min, min ^-1 , rpm, r/min | /min | Griešanās ātrums brīvgaitā (ar pilnīgi uzlādētu akumulatoru) |
| n_S | /min, min ^-1 | /min Triecienu biežums | |
| M... | Nm | Nm | Griezes moments (cietam/mīkstam skrūvēšanas režīmam) |
| ∅ | mm | mm | Apaļās daļas diametrs |
| L_pA | dB | dB | Trokšņa spiediena līmenis |
| L_wA | dB | dB | Trokšņa jaudas līmenis |
| L_pCpeak | dB | dB | Trokšņa spiediena pīķa vērtību līmenis |
| K... | Izkliede | ||
| a | m/s ^2 | m/s ^2 | Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 60745 (vektoru summa trim virzieniem) |
| a_h,D | m/s ^2 | m/s ^2 | Vidējais svārstību paātrinājums, veicot urbšanu metālā |
| a_h,ID | m/s ^2 | m/s ^2 | Vidējais svārstību paātrinājums, veicot triecienurbšanu betonā |
| a_h | m/s ^2 | m/s ^2 | Kopējā svārstību paātrinājuma aritmētiskā vidējā vērtība |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min., m/s ^2 | Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI. | |
Jūsu drošībai.
BRĪDINĀJUMS
Uzmanīgi izlasiet visus drošības noteikumus un norādījumus.
Drošības noteikumu un norādījumu nelevērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam. Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.
Nelietojiet što elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā ari tai pievienotie „Vispārējie drošības kumi“ (izdevuma numurs 3 41 30 054 06 1).
Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālaknodošanas vai pārdošanas gadījumā nododlet tos jaunajam īpašnlekam. levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.
Elektroinstrumenta pielietojums:
ABS18:
Ar roku vadāma akumulatora urbjmašīna-skrūvgriezis, kas paredzēta skrūvju ieskrūvēšanai/izskrūvēšanai un uzgriežņu uzskrūvēšanal/noskrūvēšanal, kā arī urbšanai un skrūvēšanai metālā, kokā, plastmasā un keramikā, strādājot no nelabvīgliem laika apstākļiem pasargātās vietās bez üdens pievadišanas apstrādes vietai un lietojot FEIN ieteiktos darbinstrumentus un piederumus.
ASB18:
Ar roku vadāma triecienurbjmašina-skrūvgriezis, kas paredzēta skrūvju ieskrūvēšanai/izskrūvēšanai un uzgrležņu uzskrūvēšanai/noskrūvēšanai, kā arī urbšanal un skrūvēšanai metālā, kokā, plastmasā un keramikā un triecienurbšanai betonā, akmenī u kieģelos, strādājot no nelabvēligiem laika apstākļiem pasargātas vietās bez ūdens pievadīšanas apstrādes vietai un lietojot FEIN ieteiktos darbīnstrumentus un piederumus.
īpašie drošības noteikumi.
Triecienurbšanas laikā nēsājiet ausu aizsargus. Trokšna iedarbība var izraisīt dzirdes traucējumus.
Veicot darbu, kura laikā darbinstruments var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta metāla dājām un klūt par cēloni elektriskajam triecienam.
levērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens caurulvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju.
Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām sīpēšanas darbinstrumenta un apstrādājamā materiāla dājinām, pēc vajadzības lietojiet putekļu aizsargmasku, äusu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Li- totāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veldojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.
Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošas personas rokām var īslalcīgl ledarbotles levērojams grlezes moments.
Neapstrādājiet materiālus, kas satur azbestu. Tiek uzskatīts, ka azbests izralsa vēzi.
Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietlekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.
Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstäklis, ka to var iestlprināt elektroinstrumentā.
Regulāri tiriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rikus. Dzinēja dzesēšanas ventilators levelk puteklus elektroinstrumenta korpusā. Metāla puteklu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai.
Neskatieties elektroinstrumenta apgaismošanas lampas gaismā no neliela attāluma. Nevirziet apgaismošanas lampas gaismu acīs citām tuvumā esošajām personām. Apgaismošanas lampas radītais starojums var izrādīties kaitīgs acīm.
Nevërsiet elektroinstrumentu pret sevi, citâm personäm vai mäjdzivniekiem. Asie vai karstie darbinstrumenti var izraisît savainojumus.
Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem.
Lai nepieļautu aizdegsanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus:
Akumulatorus nedrikst izjaukt, atvērt vai sadalīt. Nepaklaujiet akumulatorus mehāniskiem triecieniem.
Bojājuma gadījumā vai nepareizas apiešanās dēl no akumulatora var izplūst veselibai kaitīgi tvaiki vai kodīgs šķidrums. Tvaiki var izsaukt elpošanas celu kairinājumu. Izplūdušais šķidrais akumulatora elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus.
Ja no bojāta akumulatora izplūdušais škidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notīriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās.
Neturiet akumulatoru karstumā, neievietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā.
Uzsākot akumulatora lietošanu, izņemiet to no oriģinālā iesaiņojuma.
Pirms elektroinstrumenta apkalpošanas iznemiet no tā akumulatoru. Ja elektroinstruments patvalīgi sāk darboties, tas var radīt savainojumus.
Iznemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts.
Neļaujiet bērniem rīkoties ar akumulatoru.
Uzturiet akumulatoru tiru un sargājiet no mitruma un üdens. Ja akumulatora vai elektroinstrumenta kontakti ir kluvuši netīri, notīriet tos ar sausu, tiru audumu.
Izmantojiet tikai nebojātus originālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu
elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakaḍarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt.
levērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā.
lv
Vibrācijas iedarbība uz rokām un delnām
Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salidzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.
Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajlem pielietojuma veidlem. Ja elektroinstruments tiek lietots netipiskiem mērkiem, kopā ar netipiskiem darbinstrumentiem val nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtibām. Tas var ievērojami paliellnāt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Lai precīzī izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Velciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitigās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un parelizì plānojiet darbu.
Darbs ar veselibai kaitigiem putekliem
Ar šä instrumenta palidzibu veicot darbības, kuru rezultātā notiek materiāla dalīņu atdališanās, rodas puteklj, kas var būt bīstami veselībai. Saskaršanās ar dažu materiālu putekļlem val to leelpošana var izraisīt alerģiskas reakcijas, elpošanas celu saslimšanas, vēzi val reproduktūvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās sillikāta dalīnas, krāsu šķidinātāji, koknsnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādātas ūdens transportlīdzekļu zemūdens dajas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierices un individuālo alzsargaprikojumu, kā arī parūpējletles par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādlī tikai profesionāliem. Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu ķimisko vielu maisijums noteiktos nelabvēligos apstākļos var izraisīt aizdegšanos val sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī elektroinstrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojlet putekļu konteineru; nemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valsti spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
Norādījumi lietošanai.
Pärvietojiet griešanäs virziena pārslēdzēju un pārnesumu pārslēdzēju tikai laikā, kad nedarbojas dzinējs. Vienmēr pārbīdiet pārnesumu pārslēdzēju līdz galam. Pretējā gadījumā elektroinstruments var tikt bojāts. Par elektroinstrumenta termisko pārslodzi liecina mirgojoša mirdzdiode uz tā roktura.
Pārslodzes gadījumā elektroinstruments izslēdzas. Lal novērstu Instrumenta nejaušu leslēgšanos, plemēram, transportēšanas laikā, pārvietojiet griešanās virziena pārslēdzēju vidējā stāvokli.
Griezes momenta iestatišana
Griezes momenta iestatūjumu diapazons ietver vērtības, kas atbilst mazām un vidēji lielām skrūvēm.
Apiešanās ar akumulatoru.
Lietojiet un uzlādējiet akumulatoru tikai tad, ja tā temperatūra atrodas darba temperatūras diapazona robežās, kas ir 0 °C – 45 °C (32 °F – 113 °F). Akumulatora temperatūrai jātrodas darba temperatūras diapazona robežās jau uzlādes procesa sākumā.
| Mirdzdiodes indikators | Nozīme Darbība | |
| 1 - 4 zaļāsmirdzdiodes | Norāda procentuālo uzlādes pakāpi | Cēlonis |
| Sarkanā mirdzdiode deg pastāvīgi | Akumulators ir gandrīz izlādēts | Uzlādējiet akumulatoru |
| Sarkanā mirdzdiode mirgo | Akumulators nav gatavs darbam | Nogaidiet, līdz akumulatora temperatūra atgriežas darba temperatūras diapazona robežās, un tad to uzlādējiet |
Akumulatora uzlādes pakāpes patiesā procentuālā vērtība tiek parādīta tikai pie izslēgta elektroinstrumenta dzinēja. Akumulatora dzilās uzlādes gadījumā elektroniskais mezgls automātiski izslēdz elektroinstrumenta dzinēju.
ASB: Piederumu lietošana, strādājot ar ieslēgtu triecienu funkciju
Str;ad;ajot ae ieslēgtu triecienu funkciju, drīkst lletot vienīgi urbjpatronu no mūsu piederumu sortimenta. Lietojot citus ātri iestiprināmos piederumus, elektroinstruments, tajā iestiprinātais piederums, kā arī apstrādājamais priekšmets var tikt bojāti.
Uzturēšana darba kārtībā un klientu apkalpošanas dienests.
Ekstremālos darba apstākļos, Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši
puteklji. Pietiekoši bieži caur ventilacijas atverem izpūtiet elektroinstrumenta iekšpusi ar sausu, saspiestu gaisu, kas nesatur ellu.
Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.
Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas dalas:
nomaināmos darbinstrumentus, akumulatoru, turētājs stlprināšanal pie jostas, nodalijums darbinstrumentu ievietošanai, urbjpatrona
Garantija.
Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.
Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstūtās un attēlotās daļas.
Atbilstības deklarācija.
Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šis lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.
Tehniskā dokumentācija no: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.
Nolietotie elektroinstrumenti, to lesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori jānogādā otrrelzējal pārstrādel tikal izlādētā stāvokli.
Ja akumulatori nav pilnīgi izlādēti, tie jäpasargā no iespējama išslēguma, pārlīmējot pāri kontaktiem līmlenti.
