| Prekės ženklas | Fein |
| Modelis | ABS 18 QC |
| Gaminio tipas | Belaidė suktuvas-grąžtas |
| Maitinimas | Li-ion 18 V akumuliatorius |
| Akumuliatoriaus tipas | Li-ion 18 V akumuliatorius, suderinamas su 12 V ir 14,4 V |
| Tuščiosios eigos greitis | Priklauso nuo pasirinkto greičio |
| Greičių skaičius | 2 (1/2) |
| Sukimo momentas | Reguliuojamas, pritaikytas mažiems ir vidutiniams varžtams |
| Sukimosi kryptis | Kairėn/dešinėn (jungiklis) |
| Griebtuvas | Gręžimo griebtuvas (spaustuko diapazonas nenurodytas) |
| Smūgio funkcija | Ne (ABS); modelis ASB su smūgio funkcija |
| Svoris (pagal EPTA) | Apie 1,3 kg (be akumuliatoriaus) |
| Matmenys | Apie 210 x 70 x 200 mm (apytiksliai) |
| Garso slėgio lygis (LpA) | Žr. instrukciją; orientacinė vertė < 85 dB(A) |
| Garso galios lygis (LwA) | Žr. instrukciją |
| Vibracijos vertė (metalų gręžimas) | ah,D < 2,5 m/s² (tipinė vertė) |
| Akumuliatoriaus darbo temperatūra | 0 °C iki 45 °C |
| Akumuliatoriaus įkrovos rodymas | 1-4 žalios LED; nuolat raudona = silpnas akumuliatorius |
| Saugos funkcijos | Automatinis išjungimas esant perkrovai; apsauga nuo gilaus iškrovimo |
| Priežiūra | Prapūskite sausą suslėgtą orą per ventiliacijos angas |
| Vartotojo keičiamos dalys | Sukimo priedai, akumuliatorius, diržo laikiklis, antgalių laikiklis, griebtuvas |
| Garantija | Teisinė garantija + FEIN gamintojo deklaracija |
| Standartai | CE, JAV/Kanados sertifikavimas |
Dažnai užduodami klausimai - ABS 18 QC Fein
Naudotojų klausimai apie ABS 18 QC Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Suktuvas PDF formatu nemokamai! Raskite savo instrukciją ABS 18 QC - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. ABS 18 QC prekės ženklo Fein.

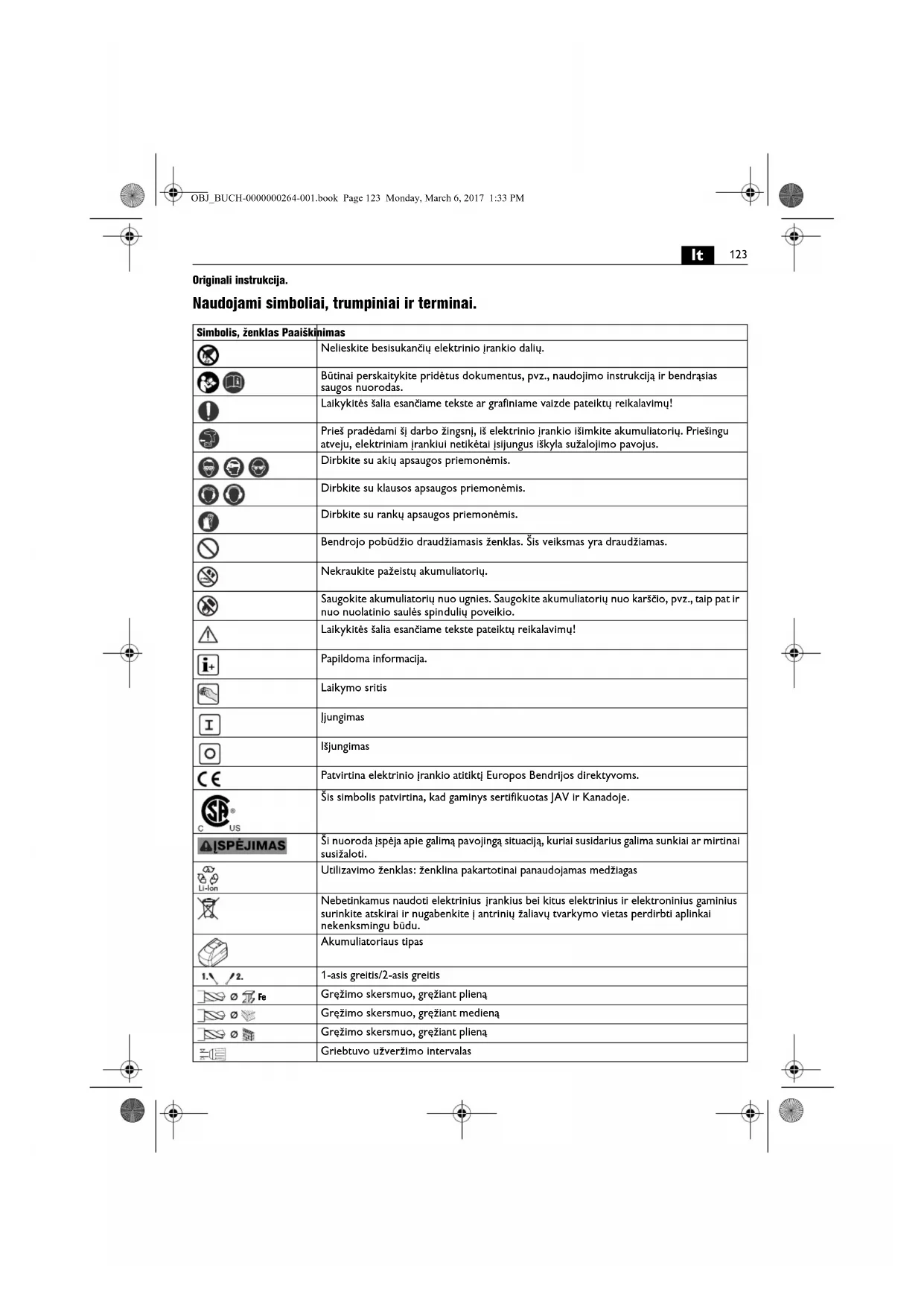

NAUDOJIMO INSTRUKCIJA ABS 18 QC Fein
Naudojami simboliai, trumpiniai ir terminai.
| Simbolis, ženklas Paaiškinimas | |
| Nelieskite besiukančių elektrinio įrankio dalių. | |
| Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. | |
| Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! | |
| Prieš pradėdami šį darbo žingsnį, iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus. | |
| Dirbkite su akių apsaugos priemonėmis. | |
| Dirbkite su klausos apsaugos priemonėmis. | |
| Dirbkite su rankų apsaugos priemonėmis. | |
| Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. | |
| Nekraukite paželstų akumullatorių. | |
| Saugokite akumuliatorių nuo ugnies. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio. | |
| Laikykitės šalia esančiame tekste pateiktų reikalavimų! | |
| Papildoma informacija. | |
| Laikymo sritis | |
| Ijungimas | |
| Išjungimas | |
| Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. | |
| Šis simbolis patvirtina, kad gaminys sertifikuotas JAV ir Kanadoje. | |
| Ši nuoroda įspėja apie galimą pavojingą situaciją, kurial susidarius galima sunkiai ar mirtinai susižaloti. | |
| Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas | |
| Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskiral ir nugabenkite Į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. | |
| Akumuliatoriaus tipas | |
| 1./2. | 1-asis greitis/2-asis greitis |
| Gręžimo skersmuo, gręžiant plieną | |
| Gręžimo skersmuo, gręžiant medieną | |
| Gręžimo skersmuo, gręžiant plieną | |
| Griebtuvo užveržimo intervalas | |
124
It
| Simbolis, ženklas | Paaiškinimas |
| Varžtu skersmuo | |
| Masė pagal „EPTA-Procedure 01“ | |
| Mažas sūkių skaičius | |
| Didelis sūkių skaičius | |
| Sukimo momentą mažinti | |
| Sukimo momentą didinti | |
| * | Elektrinį įrankį papildomai galima eksploatuoti su 12 V ir 14,4 V klasės įtampa, esant kitokiems galios duomenims. |
| (**) | gali būti skaičiai arba raidės |
| *** iš dalies tlekiamame komplekte | |
| Ženklas Tarpta | utinis vienetas Nacionalinis | vienetas Paaiškinimas | |
| U | V_- - | V_- - | Elektros nuolatinė įtampa |
| J/Hz Hz Dažnis | |||
| n_0 | /min, min ^-1 , rpm, r/min | /min | Tuščiosios eigos sūkių skaičius (kai akumuliatorius visiškai įkrautas) |
| n_S | /min, min ^-1 | /min | Smūgių skaičius |
| M_... | Nm | Nm | Sukimo momentas (standžioji/tamprioji jungtis) |
| mm | mm | Apskritos dalies skersmuo | |
| L_pA | dB | dB | Garso slėgio lygis |
| L_wA | dB | dB | Garso galios lygis |
| L_pCpeak | dB | dB | Aukščiausias garso slėgio lygis |
| K_... | Paklaida | ||
| a | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė pagal EN 60745(triju krypčių atstojamasis vektorius) |
| a_h,D | m/s ^2 | m/s ^2 | Vidutinė vibracijos vertė, grežiant metalą |
| a_h,ID | m/s ^2 | m/s ^2 | Vidutinė vibracijos vertė, grežiant su smūglu betoną |
| a_h | m/s ^2 | m/s ^2 | Visų vibracijos verčių aritmetinis vidurkis |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Tarptautinės matavimo vienetų sistemos Slibaziniai ir išvestiniai vienetai. |
Jūsų saugumui.
⚠️ ISPÉJIMAS
Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos
nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Nepradėkite naudoti šio elektrinio įrankio, kol atidžial neperskaitėte ir geral nesupratote šios naudojimo instrukcijos bel pridėtu „Bendruju
saugos nuorodu“ (leidinio numeris 3 41 30 054 06 1). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate ji kitam savininkul.
Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.
Elektrinio jrankio paskirtis:
ABS18:
rankomis valdomas grežtuvas-suktuvas, skirtas varžtams jsukti bei išsukti ir veržlems užveržti bei atsukti, taip pat grežti metalą, medieną, plastika, keramika ir varžtus šiose medžiagose jsukti su FEIN aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje.
ASB18:
Rankomis valdomas smūginis grežtuvas-suktuvas, skirtas varžtams jsukti bei išsukti ir veržlems užveržti bei atsukti, grežti metalą, mediena, plastika, keramika ir varžtus šiose medžiagose jsukti, grežti su smūgiu betoną, akmenį ir plytas su FEIN aprobuotas darbo įrankiais ir papildoma įrangą be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje.
Specialiosios saugos nuorodos.
Grężdami su smūgiu dévėkite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.
Jei atliekate darbus, kurių metu darbo įrankis gali kludyti pasleptus elektros laidus, prietaisą laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Atkreipkite dėmesį i paslėptus elektros laidus, duju vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.
Dirbkite su asmeninémis apsaugos priemonémis. Atitinkamai pagal atliekamą darbą użsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, użsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skrijejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Itvirtinkite ruošinj. Saugiau dirbti, kai ruošinys jtvirtintas veržimo jrangoje nei laikomas rankoje.
Tvirtai laikykite elektrinį įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas.
Neapdorokite medžiagų, kurių sudėtyje yra asbesto. Asbestas yra vėžį sukelianti medžiaga.
Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.
Nenaudokite jokios papildomos jrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildoma įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.
Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, Iškyla elektros smūglo pavojus.
Niekada iš arti nežiūrėkite į elektrinio įrankio lempos šviesą. Lempos šviesos niekada nenukreipkite į kitų netoli esančių žmonių akis. Apšvietimo prilemonės sukurta spinduliuotė gali būti kenksminga akims.
Nenukreipkite elektrinio įrankio i save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavoju.
Akumuliatoriaus (akumuliatorių bloko) naudojimas.
Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodu:
Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir lštekėti skystis. Garai gali sudirginti kvėpavimo takus. lštekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą,
Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.
Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.
Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.
Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.
Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.
Akumuliatorius saugokite nuo vaikų.
Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumullatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu.
Naudokite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiul. Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar klų gamintojų akumullatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.
Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.
Plaštakas ir rankas veikianti vibracija
Sioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metoda, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūra, rankų šildymą, darbo eligos organizavimą.
It
Kaip elgtis su kenksmingomis dulkémis
Šluo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagu, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagu, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. Ikvėpus tokių dulkių ir nuo sąlyčio su toklomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimal ir vaisingumo sutrikimal. Rizika, kylanti Ikvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nuslurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patlkėkite specialistams.
Medienos ir lengvujų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms salygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirksčių srautas nebūty nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šiluojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodu bei jūsu šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.
Valdymo nuorodos.
Sukimosi krypties perjungiklj ir greičiu perjungiklj perjunkite tik tada, kai variklis nevelkia. Greičiu perjungiklj visada stumkite iki atramos. Priešingu atveju galite pažeisti elektrinj jrankj. Apie šilumine perkrovą praneša mirksintys šviesadiodžlai indikatoriai elektrinio jrankio rankenoje. Jei perkraunamas, elektrinis jrankis išsijungia savaime. Sukimosi krypties perjungiklj nustatykite j vidurinę padėtį, kad, pvz., transportuodami, išvengtumėte netikėto ljungimo.
Sukimo momento nustatymas
Nustatytas sukimo momentas skirtas diapazonui nuo mažų iki vidutinio dydžio varžtu.
Kaip elgtis su akumuliatoriumi.
Akumuliatorių naudokite ir kraukite tik akumuliatoriaus temperatūrai esant eksploatavimo temperatūros ribose nuo 0 °C iki 45 °C (nuo 32 °F iki 113 °F). Akumuliatoriaus temperatūra įkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.
| Šviesadiodis indikatorius | Reikšmė Operacija | |
| 1 - 4 žali šviesadiodžiai indikatoriai | Procentinė jkrova | Eksploatavlmas |
| Raudona nuolatinė šviesa | Akumuliatori us beveik išsikroves | Akumuliatorių ikraukite |
| Raudona mirksinti šviesa | Akumuliatori us nėra paruoštas naudoti | Palaukite, kol akumuliatoriaus temperatūra pasleks eksploatavimo temperatūros ribas, ir akumuliatorių ikraukite |
Tikroji akumuliatoriaus jkrovos būklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui. Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.
ASB: Papildomos irangos naudojimas su ijungta smūgiavimo funkcija
Darbui su jungta smūgiavimo funkcija leidžiama naudoti tik mūsų papildomos įrangos programoje siūlomus griebtuvus. Naudojant kitokia „QuickIN“ papildomą įrangą, gall būti sugadintas elektrinis įrankis, darbo įrankis, papildoma įrangą arba apdorojamas ruošinys.
Techninė priežiūra ir remonto dirbtuvės.
Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidžių dulkių. Elektrinio jrankio
vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.
Šio elektrinio jrankio atsarginiu daliu naujausia saraša rasite internete www.fein.com.
Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, akumuliatorių, diržo laikiklj, antgalių dėtuve, griebtuvą
Istatyminė garantija ir savanoriška gamintojo garantija.
Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, gallojančius įstatyminius aktus. Be to, FEIN suteikla garantilą pagal FEIN gamintojo garantinį raštą. Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.
Atitikties deklaracija.
Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus. Techniņe byla laikoma: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Aplinkosauga, šalinimas.
Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
Utilizuoti atiduokite tik išsikrovusius akumuliatorius.
Jei akumuliatoriai nėra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, klštukines jungtis izoliuokite lipniaja juosta.
