Marque	Monacor
Modèle	DN20
Type de produit	Filtre de fréquences (crossover) 2 voies pour enceintes
Utilisation prévue	Montage dans une enceinte 2 voies, usage intérieur
Niveau d'utilisateur	Non-professionnel avec connaissances de base en conception d'enceintes
Puissance d'entrée maximale	300 W
Impédance de sortie	8 Ω
Fréquence de coupure	2000 Hz
Pente du filtre	12 dB/octave
Dimensions (L × H × P)	125 × 35 × 120 mm
Poids	540 g
Alimentation	Passif (aucune alimentation externe requise)
Matériau du boîtier	Plastique (estimation)
Entrée audio	Bornes à vis (marquées IN)
Sorties haut-parleur	Bornes à vis pour grave/medium (B+, B-) et aigu (H+, H-)
Température ambiante admissible	0 - 40 °C
Entretien et nettoyage	Brosse sèche et douce uniquement, pas de produits chimiques ni d'eau
Protection contre l'eau	Non adapté, éviter éclaboussures et projections
Conformité	Directives de l'Union Européenne (marquage CE)
Élimination en fin de vie	Dépôt en usine de recyclage adaptée
Garantie	Garantie caduque en cas d'usage non conforme, branchement incorrect, surcharge ou réparation non agréée
Pièces détachées et réparabilité	Non prévu (produit scellé, remplacement recommandé)

FOIRE AUX QUESTIONS - DN20 Monacor

Comment brancher le crossover DN20 ?

Connectez le haut-parleur de grave/medium (8 Ω) aux bornes B+ et B-. Connectez le haut-parleur d'aigu (8 Ω) aux bornes H+ et H-. Utilisez les bornes IN pour l'entrée de signal. Respectez la polarité selon vos haut-parleurs.

Quelle est l'impédance requise pour les haut-parleurs ?

L'impédance de sortie est de 8 Ω. Utilisez des haut-parleurs de 8 Ω pour chaque voie.

Quelle est la fréquence de coupure du DN20 ?

La fréquence de coupure est de 2000 Hz avec une pente de 12 dB/octave.

Quelle puissance maximale le crossover peut-il supporter ?

La puissance d'entrée maximale est de 300 W.

Puis-je utiliser ce crossover en extérieur ?

Non, le DN20 est conçu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité et des éclaboussures.

Comment nettoyer le crossover DN20 ?

Utilisez uniquement une brosse sèche et douce. N'utilisez jamais de produits chimiques ou d'eau.

Que faire en cas de dysfonctionnement ?

Si le crossover ne fonctionne pas correctement, vérifiez les branchements. Ne l'ouvrez pas et confiez toute réparation à une personne habilitée, sinon la garantie sera caduque.

Comment éliminer le crossover en fin de vie ?

Déposez-le dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

Le DN20 est-il compatible avec des haut-parleurs de 4 Ω ?

Non, l'impédance de sortie est de 8 Ω. L'utilisation de haut-parleurs de 4 Ω pourrait endommager le filtre ou les haut-parleurs.

Puis-je utiliser ce crossover pour une enceinte 3 voies ?

Non, le DN20 est spécialement conçu pour une enceinte 2 voies (grave/medium et aigu). Pour une configuration 3 voies, utilisez un modèle adapté.

MODE D'EMPLOI DN20 Monacor

Filtre de fréquences 2 voies pour enceintes

Fina Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez dire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulterieurement.

1 Possibilities d'utilisation

Ce filtré de fréquences est spécialement concu pour le montage d'une enceinte 2 voies avec une puissance de 300 W max.

2 Conseils importants d'utilisation

Le filtré de fréquences répond à toutes les directives nécessaires de l'Union Européenne et portedonc le symbole C€

• Le filtré de féquences n'est donc qu'pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiente admissible 0 - 40^ ).

• Pour le nettoyage, utilisez uniquement une Brosse sèche, douce, enaucun cas de produits chimiques ou d'eau.

• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si le filtré de fréquences est utilisé dans un but autre que celui pour lequel il a été créé, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque le filtr de fréquences est définitivement retire du service, vous doivent le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

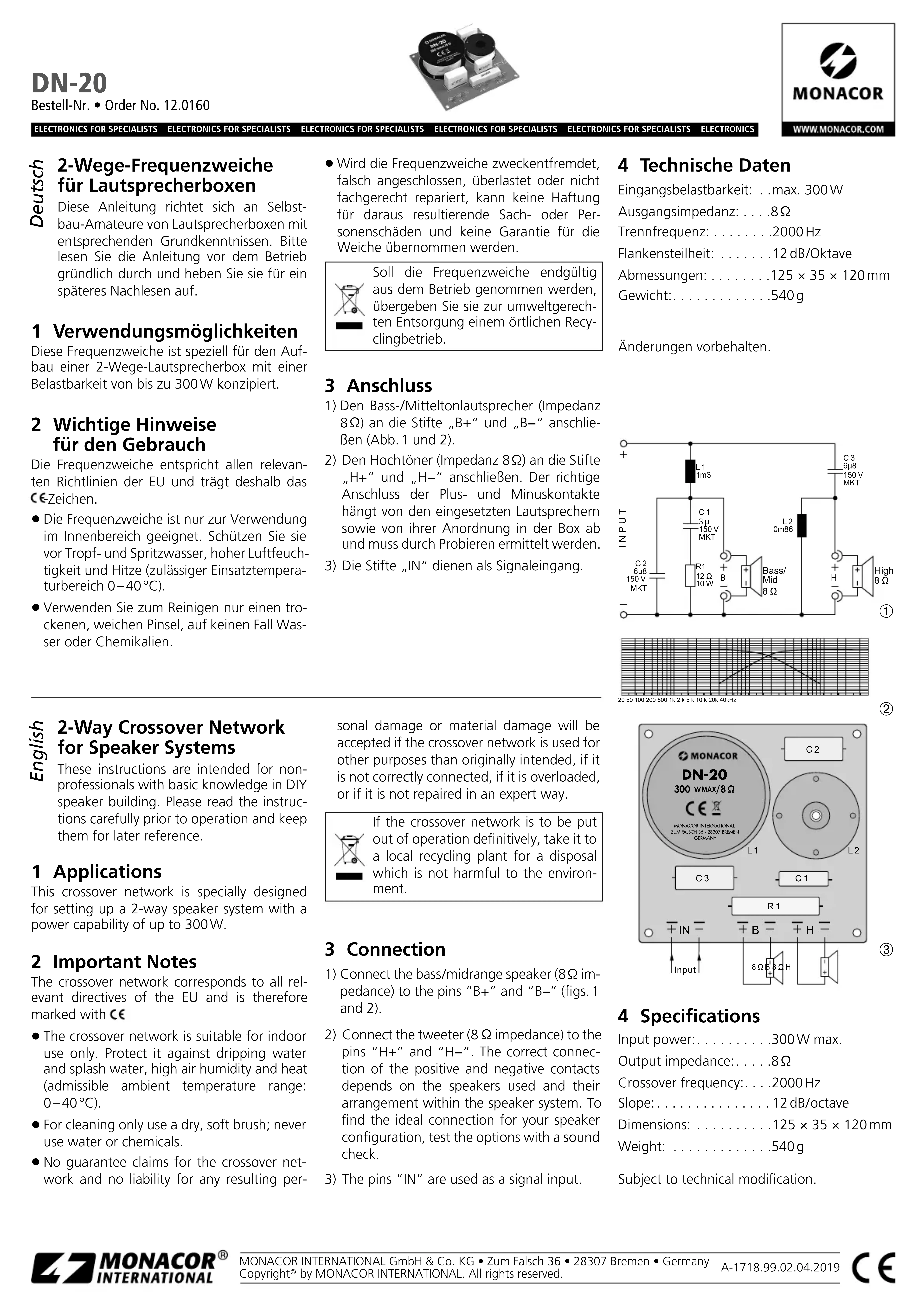

3 Branchement

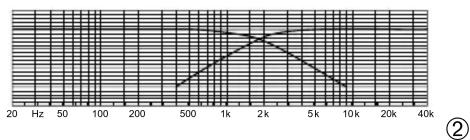

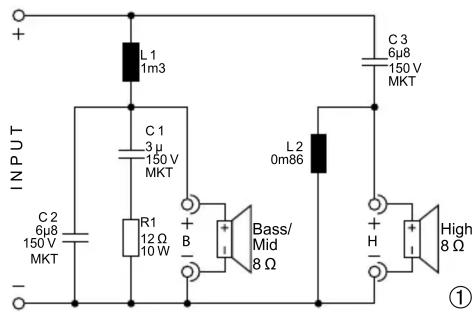

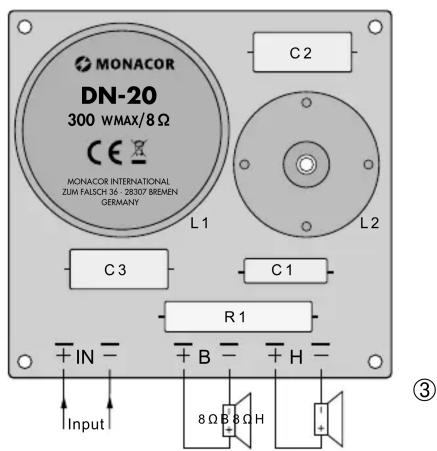

1) Reliez le haut-parleur de grave/medium (impedance 8 ) aux pins B + et B - (schémas 1 et 2).
2) Reliez le haut-parleur d'aigu (impédance 8 ) aux pins «H+» et «H-». Le branchement correct des contacts plus et moins dépend des haut-parleurs utilisés et de leur placement dans l'enceinte. Pour le branche

ment idéal de la configuration, faites un test audio.
3) Les pins «IN» seront comme entrée de signal.

4 Caractéristiques techniques

Puissance d'entrée : . . . .300W max.

Impedance de sortie : . . .8Ω

Fréquence de coupure : . . 2000 Hz

Pente: 12 dB/octave

Dimensions: 125 × 35 × 120 ~mm

Poids: .540g

Tout droit de modification réservé.

4 Dati tecnici

Potenza max. d'ingresso: 300 W max.

Impedenza d'uscita: . . .8Ω
