Caractéristiques Techniques	Détails
Type de produit	Transmetteur HDMI
Résolution maximale	UHD 4K
Distance de transmission	Jusqu'à 50 mètres
Connectivité	HDMI, Ethernet
Alimentation	Adaptateur secteur inclus
Dimensions	Compact, léger
Utilisation	Idéal pour les installations home cinéma et les présentations professionnelles
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - Split 812 UHD MARMITEK

Qu'est-ce que le MARMITEK Split 812 UHD ?

Le MARMITEK Split 812 UHD est un répartiteur HDMI qui permet de distribuer un signal HDMI vers plusieurs écrans tout en maintenant une haute qualité d'image jusqu'à 4K.

Comment installer le MARMITEK Split 812 UHD ?

Pour installer le MARMITEK Split 812 UHD, connectez la source HDMI à l'entrée du répartiteur, puis reliez les sorties HDMI aux écrans souhaités. Assurez-vous que tous les appareils sont éteints avant de procéder aux connexions.

Le MARMITEK Split 812 UHD supporte-t-il le 4K ?

Oui, le MARMITEK Split 812 UHD supporte une résolution allant jusqu'à 4K, ce qui permet d'obtenir une qualité d'image exceptionnelle sur les écrans compatibles.

Pourquoi mon écran ne reçoit-il pas le signal HDMI ?

Vérifiez que tous les câbles HDMI sont correctement branchés et en bon état. Assurez-vous également que la source HDMI est allumée et sélectionnée sur l'écran. Si le problème persiste, essayez de redémarrer le répartiteur et les appareils connectés.

Puis-je utiliser le MARMITEK Split 812 UHD avec des appareils non-4K ?

Oui, le MARMITEK Split 812 UHD est rétrocompatible avec des appareils d'autres résolutions. Cependant, la qualité d'image sera limitée à la résolution maximale de l'appareil le moins performant.

Quels câbles HDMI dois-je utiliser avec le MARMITEK Split 812 UHD ?

Il est recommandé d'utiliser des câbles HDMI haute vitesse pour garantir la meilleure qualité de signal, surtout si vous souhaitez tirer parti des résolutions 4K.

Le MARMITEK Split 812 UHD nécessite-t-il une alimentation externe ?

Oui, le MARMITEK Split 812 UHD nécessite une alimentation externe pour fonctionner. Assurez-vous de brancher l'adaptateur fourni à une prise électrique.

Comment résoudre les problèmes de synchronisation audio et vidéo ?

Si vous rencontrez des problèmes de synchronisation audio et vidéo, essayez de changer le câble HDMI, de redémarrer le répartiteur et les appareils connectés, ou de vérifier les paramètres audio de votre source.

Le MARMITEK Split 812 UHD est-il compatible avec les systèmes audio externes ?

Oui, le MARMITEK Split 812 UHD peut être utilisé avec des systèmes audio externes si ceux-ci sont connectés correctement via les sorties HDMI ou en utilisant un extracteur audio si nécessaire.

MODE D'EMPLOI Split 812 UHD MARMITEK

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté ou à proximité d'une baignoire, piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémenté elevées ou à des sources de luminière tropfortes.
• La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agrées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié.
• Ne brancher l'adaptateur secteur sur le réseau électrique qu'aupres avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cable d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

1. INTRODUCTION

Felicitations pour l'achat du Split 812^TM

Ce répartiteur HDMI reliée une seule source HDMI (lecteur Blu-ray, écoder TV numérique, console de produits, etc.) avec deux écrans (HDTV, projecteur HD ou même un amplificateur AV). Contrairement aux répartiteurs HDMI ordinaires le Split 812^TM peut afficher simultanément deux résolutions videoielles. Vous pouvez ainsi profiter de façon optimale de l'Ultra HD sans avoir besoin de remplaçer tous vos autres apparueils. Compatible avec Ultra HD 4k2k, 1080p Full HD et tous les formats 3D.

Les produits de Marmitek sont fabriqués avec une extréme précision et sont de haute qualité. Veuillez lire au préalable ce manuel d'utilisation et suivez les instructions afin que vous puissiez profiter de façon optimale des possibités de ce produit.

2.CONTENU DE L'EMBALLAGE

1 x Répartiteur HDMI
1 x Adaptateur d'alimentation
1 x cable HDMI
1 x Mode d'emploi

• Répartissez et améliorez votre signal HDMI sur un deuxième (Ultra) HDTV ou sur un deuxième projecteur Ultra HD.
• Permet de monrer simultanément sur 2 écrans les images et le son de vos apparêils HDMI (Décodeur TV numérique, lecteur Blu-ray ou enregistrreur HDD).
• Continue d'utiliser vos apparéils*, qui ne sont pas compatibles Ultra HD, grâce à l'unique fonction automatique output scaling (mise à l'échelle de la sortie). Celle-ci permet d'éviter le retard vers une résolution inférieure.
• La fonction Auto Scaling (mise à l'échelle automatique) détecte automatiquement la résolution maximale de votre écran et peut reproduire simultanément deux résolutions video différentes (1080p et 4k2k).
• Compatible avec Ultra HD 4K2K, 1080p Full HD et tous les formats 3D.

• Supporte la Haute Definition HD LPCM 7.1CH, Dolby TrueHD et DTS-HD Master Audio.

• Appareils qui supportent une résolution maximale de 1080p Full HD (v1.3) comme par exemple un HDTV, un Projecteur, un Récepteur AV, etc.

• Bande passante video 300MHz (permit la lecture d'images Ultra HD 4K2k)
• 3D (compatible avec vos apparéils 3D)
• Deep Color 36-bit (des milliards de couleurs au lieu de millions de couleurs, une amélioration des gradations subtiles et un rapport de contraste plus élevé)
• Dolby TrueHD & DTS HD Master Audio (soutien audio de haute qualité)
• Lip-Sync (prévient les problèmes de synchronisation de l'image et du son)

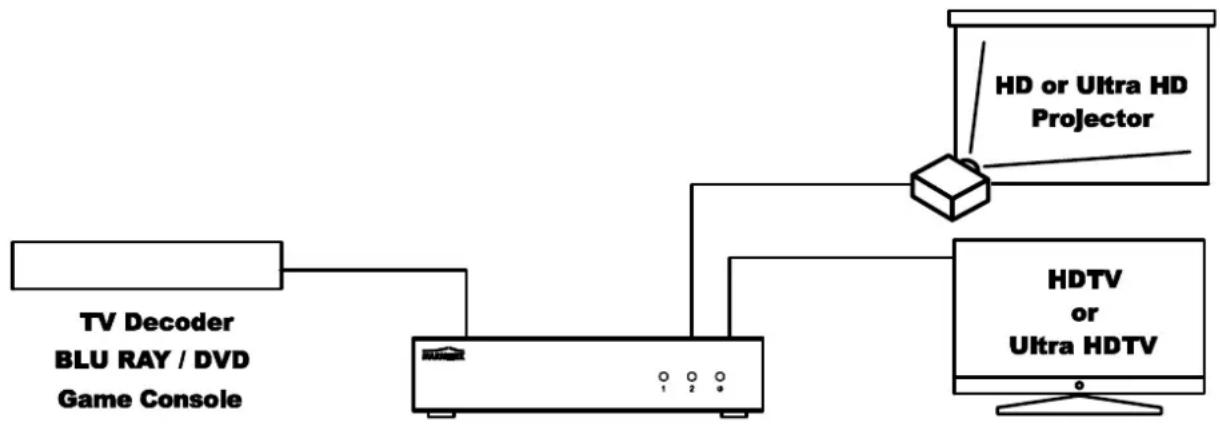

4. INSTALLATION

1. Raccordez la source HDMI à l'entrée du Split 812^TM par un cable HDMI.
2. Raccordez les écrans HDMI à la sortie de Split 812^TM par les cables HDMI.
3. Raccordez l'adaptateur d'alimentation au Split 812^TM et branche la prise.

Tuyau pour l'installation :

Utilisez uniquement des cables certifiés High Speed HDMI® pour la meilleure qualité de l'image et du son. N'utilisez pas de force pour raccorder ou débrancher les cables HDMI, ceux-ci risquent alors d'être abimés.

5. UTILISATION

Le Split 812^TM détecte sur les deux sorties la résolution la plus élevé possible des écrans HDMI connectés. La fonction auto scaling (mise à l'échelle automatique) sélectionna la résolution la plus élevé possible par sortie HDMI, évite les problèmes de compatibilité et assure une image de la plus haute qualité possible.

Que pouvez-vous faire avec le Split 812^TM ?

• Regardez une source Ultra HD (4k2k) sur un téléviseur HD standard (1080p)
• Regardez une source Ultra HD (4k2k) sur un téléviseur Ultra HD (4k2k)
• Regardez une source HD (1080p) sur un téléviseur Ultra HD (4k2k)
• Regardez une source HD (1080p) sur un téléviseur HD standard (1080p)

ATTENTION :

Les résolutions 3D ne peuvent pas etre adaptées en résolution 4k2k , mais sont affichees sans changement sur les deux sorties HDMI.

6. FOIRE AUX QUESTIONS

Son ou image inexistants (ou mauvais)

Si après avoir raccordé le répartiteur HDMI l'image est mauvaise ou inexistante, essayez de tracer le problème en raccordant les apparciels un par un à votre écran (détection, moniteur ou projecteur). Ainsi vous pouvez déterminer si le problème est causé par les sources HDMI, les cables HDMI, le répartiteur HDMI ou l'écran. Les apparciels HDMI n'ayant pas été soumis à un test et certifiés par ATC (Authorized Test Centers) peuvent cause des problèmes de son ou d'image.

• Contrôlez que l'adaptateur d'alimentation de Split 812 soit raccordé et branché.
• Utilisez uniquement des cables certifiés High Speed HDMI® pour la meilleure qualité de l'image et du son.
• N'utilisez pas de cables HDMI plus longs qu'indiqué dans les caractéristiques techniques
• Contrôlez que les cables et/ou connecteurs HDMI ne soient pas abîmés.
• La source HDMI ainsi que vous écran doivent entièrement soutenir HDMI
• Contrôlez que vos sources et votre écran HDMI soutiennent HDCP (Highbandwidth Digital Content Protection).

Pas d'image (ou image flou) 3D

• Vérifiez que la source HDMI a été réglée pour pouvoir reproduce les images 3D et/ou que ce réglage est mis en automatique
• Il est indispensable que la source HDMI ainsi que l'écran HD soutiennent les mêmes formats 3D.
• Vérifiez que l'image 3D est reproductive correctement en raccordant la source HDMI directement à l'écran HDMI avec un cable HDMI.

Si vous avez d'autres questions voyagez notre site www.marmitek.com

7. CARACTERISTIQUES TECHNIQUES

Résolution

Résolutions soutenues 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4k2k@23/24/30Hz

3D-formats soutenus 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Fréquence de pixel maximale 300 MHz

Débit binaire à liaison monovoie 3 Gbps

Débit de données video 9 Gbps

Sortie video HDMI HDCP1.0/1.1

Entrées et sorties

Entree HDMI (19-pin femelle) 1 HDMI

Sortie HDMI (19-pin femelle) 2 HDMI

Longueur de cable HDMI maximale 15m

Boitier du répartiteur

Dimensions (HxLxP) 124 × 70 × 27 ~mm

Poids 170g

Environment

Température ambiente +0 à +70°C

Humidité ambiente 10 % à 85 %

Alimentation

Adaptateur d'alimentation externe Entrée 100-240VAC @50-60Hz

Sortie 5VDC @ 1A

Les specifications sont sujettes à modification sans préavis.

Par la presente Marmitek BV déclare que l'appareil Split 812^TM est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité electromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externs

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les

moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez achetié le produit.
